   S-20 Raven

Разработчик: Rans
Страна: США
Первый полет: 2013
Тип: Легкий спортивный самолет
  ЛТХ     Доп. информация



S-20 Raven – лёгкий спортивный самолёт, выпускаемый американской компанией Rans Designs. В качестве базы для проектирования Raven  конструктор и генеральный директор Рэнди Шлитер (Randy Schlitter) использовал сразу две свои предшествующие модели - Rans S-6 Coyote II и Rans S-7 Courier, что прослеживает главным образом общим дизайном самолёта, однако, лётно-технические характеристики воздушного судна весьма сильно отличаются, что в свою очередь и стало одной из причин для высокой популярности данной модели летательного аппарата.

Впервые в воздух самолёт S-20 Raven поднялся в 2013 году, и буквально через несколько месяцев, но уже в начале 2014 года, проект летательного аппарата был запущен в серийное производство, где самолёт находится и в настоящее время. Изначально выпуск самолёта вёлся исключительно в качестве комплектов для самостоятельной сборки, однако, ввиду того, что для комплектации самолёта требовалось около 600 часов времени, начиная с 2015 года это воздушное судно стало выпускаться и в уже полностью собранном состоянии, что, тем не менее, привело к росту цены и некоторому спаду спроса.

Конструкция самолёта Rans S-20 Raven выполнена из авиационного алюминия, однако, из-за достаточно большого размаха крыльев, самолёт обладает не очень хорошей манёвренностью, но несмотря на этот факт, всё же позиционируется и как лёгкое спортивное воздушное судно, чему, главным образом способствует высокая скорость полёта.

К числу особенностей конструкции новой модели относятся: стальные сварные фюзеляж и хвост, плоские стойки шасси, сделанные из алюминия марки 7075 на станках с ЧПУ при помощи термообработки и дробеструйной обработки для увеличения срока службы. Шасси может быть как классическим, так и с носовой стойкой – это опция. Сдвижные сиденья и большие двери со стальными сварными рамами обеспечат легкость посадки-высадки. Как сообщается, самолет будет иметь большой багажный отсек с легким доступом. Крылья и хвостовое оперение будут такими же, как у S-7S. Лонжероны будут выполнены из штампованных стальных ребер. Крыло будет оснащено элеронами, управляемыми сервомеханизмами, а самолет получит топливную систему объемом 26 галлонов. Все основные конструктивные элементы будут создаваться на станках с ЧПУ. Оле характеристиках, двигателе, оснащении, стоимости и начале серийного выпуска самолета пока ничего не сообщается.

В кабине самолёта Rans S-20 Raven может разместиться до двух человек – пилот и пассажир, причём, помимо принятия на борт воздушного судна людей, самолёт может также эксплуатироваться и для транспортировки грузов – максимальная полезная нагрузка принимаемая на борт составляет около 263 килограмм, что в свою очередь помимо двух людей позволяет перевозить и около одного центнера груза.

В качестве силовой установки в самолёте Rans S-20 Raven используется один поршневой авиационный двигатель марки Rotax 912ULS, четыре рабочих цилиндра которого позволяют развивать летательному аппарату тягу в 100 л.с., что в свою очередь обеспечивает максимальную скорость полёта в 210 км/ч., что является приемлемым значением. Максимальное расстояние, которое способен преодолеть данный летательный аппарат составляет 935 километров, что также удовлетворяет потребности большинства потенциальных заказчиков и владельцев.






 ЛТХ:
Модификация   S-20 LS
Размах крыла, м   9.22
Длина самолета,м   6.40
Высота самолета,м   2.01
Площадь крыла,м2   14.20
Масса, кг
  пустого   336
  взлетная   599
Тип двигателя   1 ПД Rotax 912ULS
Мощность, л.с.   1 х 100
Максимальная скорость, км/ч   209
Крейсерская скорость, км/ч   180
Практическая дальность, км   937
Макс. скороподъемность, м/мин   276
Практический потолок, м   4400
Экипаж, чел   2


 Доп. информация :


  Фотографии:

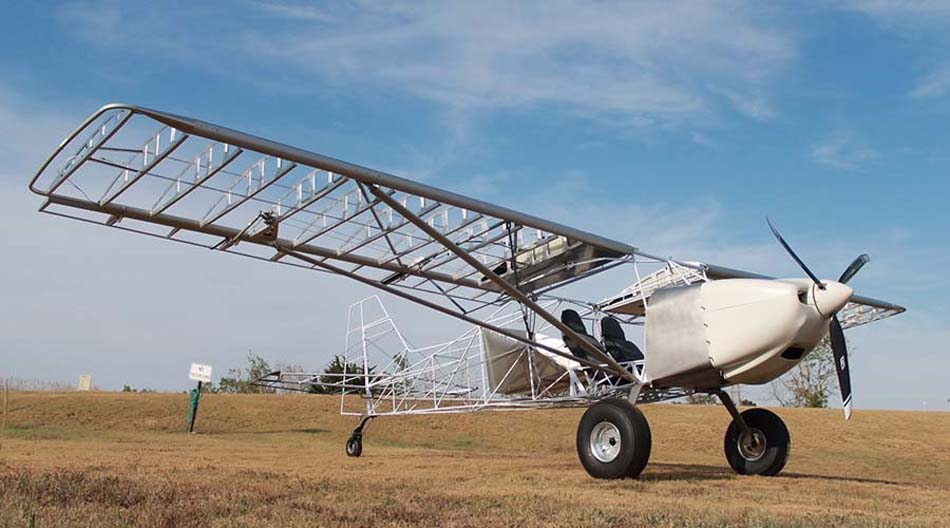

 S-20 в процессе сборки  (c) rans.com

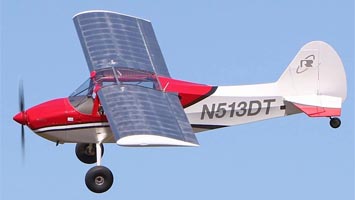

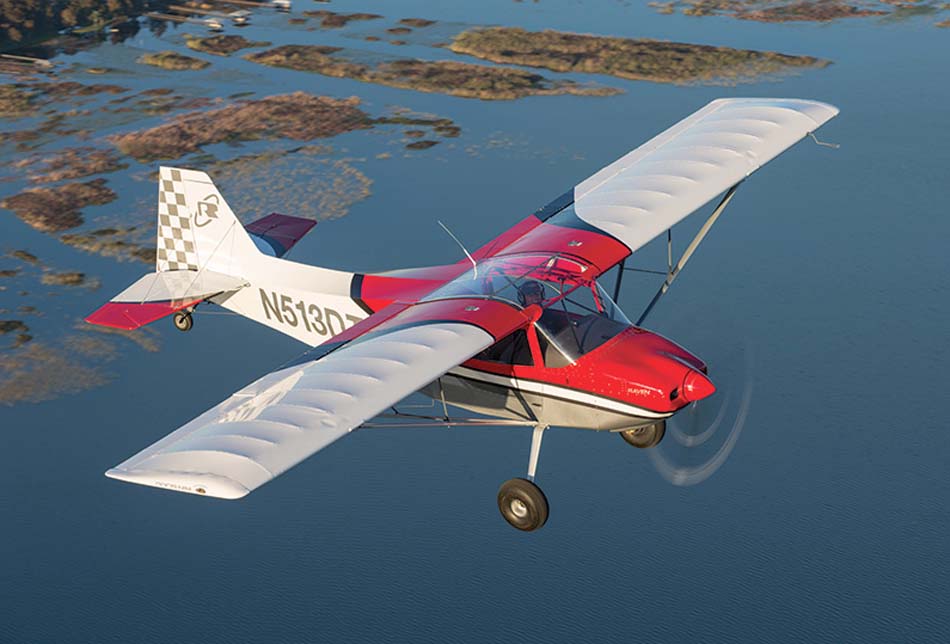

 S-20   (c) Dave Prizio

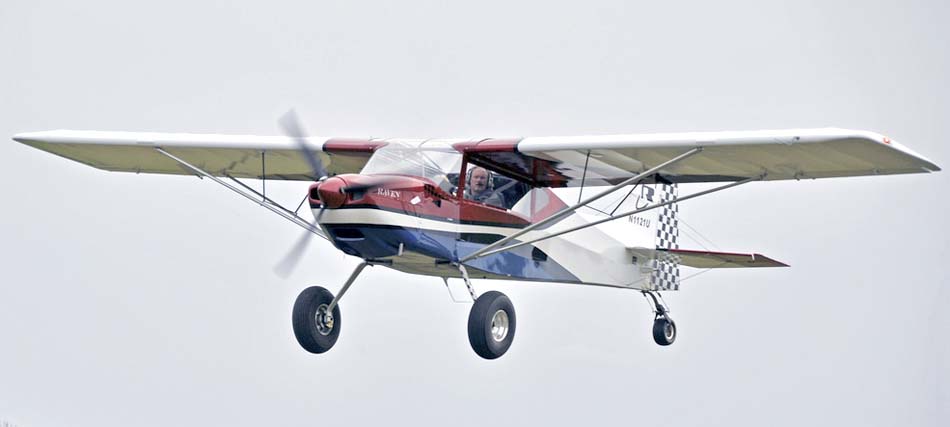

 S-20   (c) Masseyaero

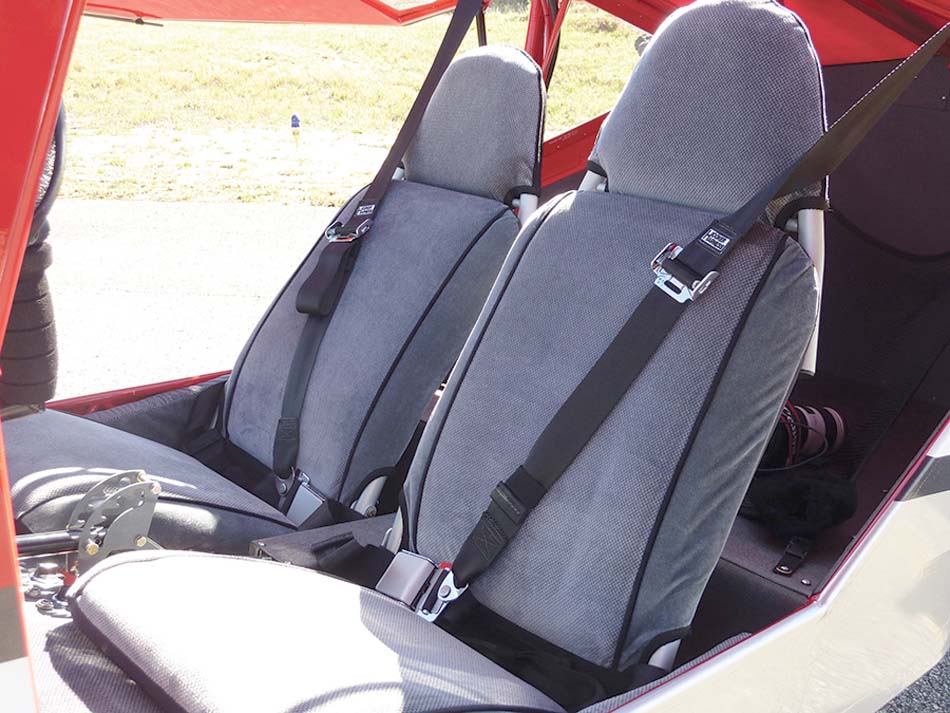

 Кабина S-20   (c) Dave Prizio

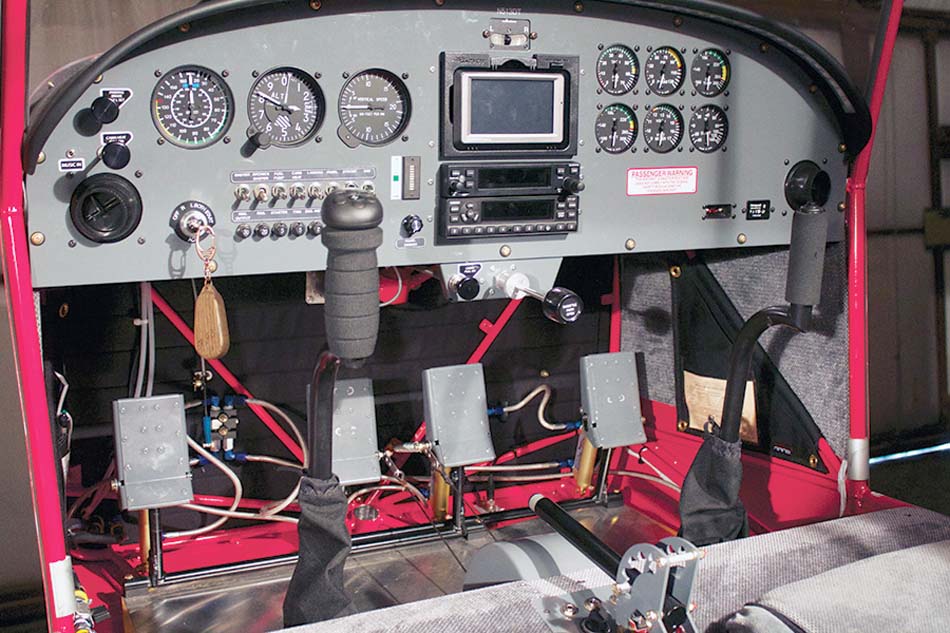

 Приборная панель S-20   (c) rans.com

  Схемы:

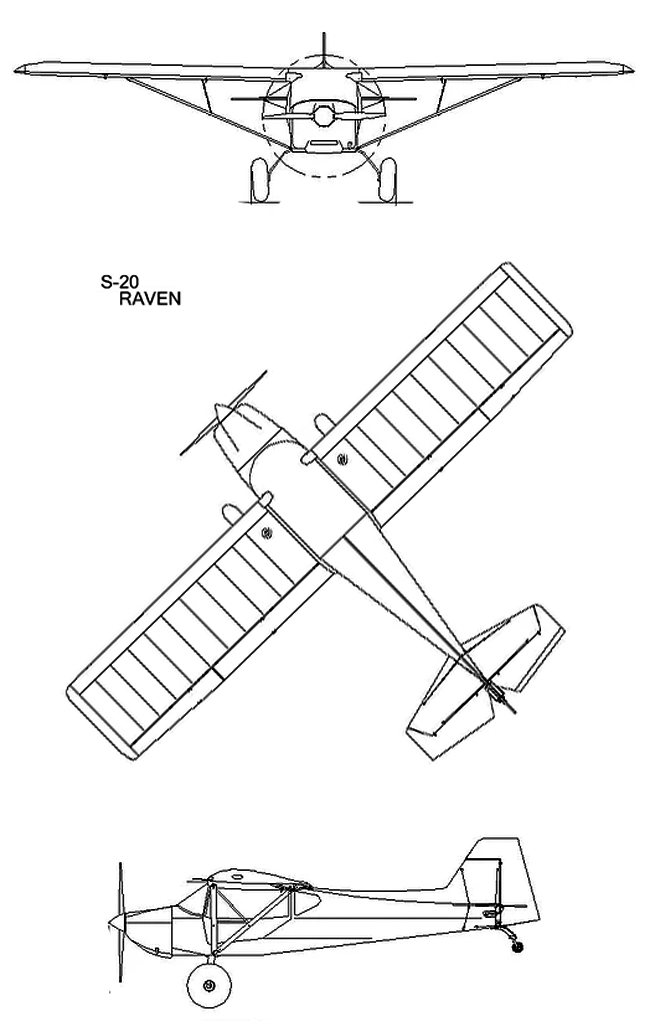

 S-20







Список источников:

Avia.pro. Rans S-20 Raven
Privat.aero. RANS S-20 Raven будет представлен на EAA Airventure
Rans.com. S-20 Raven
Kitplanes.com. Dave Prizio. RANS S-20 Raven
