главная современная авиация легкая авиация
   T-30 Katana

Разработчик: Terzi
Страна: Италия
Первый полет: 1993
Тип: Легкий спортивный самолет
  ЛТХ     Доп. информация



Конструктор Т-30 Katana инженер Пьетро Терци - сам отличный пилот. Он создал также самолеты Т-7, Т-8 Леоне, Т-9 Стилетто. Вместе с Терци над "Катаной" работали Эдуарде Понти и Антонио Герендани, известный летчик Сержо Даллан.

Терзи Т-30 Катана - одноместный одномоторный свободнонесущий среднеплан с закрытой кабиной и неубирающимся шасси. Каркас фюзеляжа сварен из тонкостенных хромомолибденовых трубок. Для обшивки использованы специальные композиционные материалы. Кабина пилота имеет открывающийся вправо фонарь из оргстекла. Крыло монококовой конструкции с симметричным профилем. По всему его размаху установлены зависающие элероны.

Оперение свободнонесущее, классической схемы. На правой половине руля высоты - триммер. Главные стойки шасси и хвостовое колесо с амортизацией: плоские листовые пружины из специального композиционного материала. Модификация Т-30С оснащена шестицилиндровым двигателем воздушного охлаждения Лайкоминг AE10-540-LIB5 мощностью 300 л.с. с трехлопастным винтом Хоффманн HO-Y123K-Y/200AH. На Т-30Е установлен новый восьмицилиндровый двигатель Лайкоминг IO-720 мощностью 400 л.с. с четырехлопастным винтом Махбауэр MTY-14-В-С/С 190-17. Два топливных бака установлены в носке корневой части крыла, еще один - в фюзеляже перед кабиной пилота. Их общая емкость 195 литров.

Опытный образец окрашен в белый цвет. Номера I-KTAN на бортах фюзеляжа, надпись "Terzi", эмблема на капоте двигателя и полосы на концах лопастей винта - красные. Кабина внутри светло-серая. Лопасти винта со стороны пилота и левая половина крыла под кабиной матово-черные, стойки шасси - серые.






 ЛТХ:
Модификация   T-30E
Размах крыла, м   7.70
Длина, м   6.30
Высота, м   2.57
Площадь крыла, м2   10.60
Масса, кг
  пустого   720
  максимальная взлетная   880
Тип двигателя   1 ПД Textron Lycoming IO-720
Мощность, л.с.   1 х 400
Максимальная скорость, км/ч   505
Крейсерская скорость, км/ч   365
Практическая дальность, км   985
Макс. скороподъемность, м/мин   1380
Практический потолок, м
Макс. эксплуатационная перегрузка   10
Экипаж, чел   1


 Доп. информация :

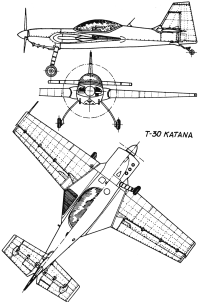

  Чертеж "Terzi T-30 Katana (1)"
  Чертеж "Terzi T-30 Katana (2)"
  Фотографии:

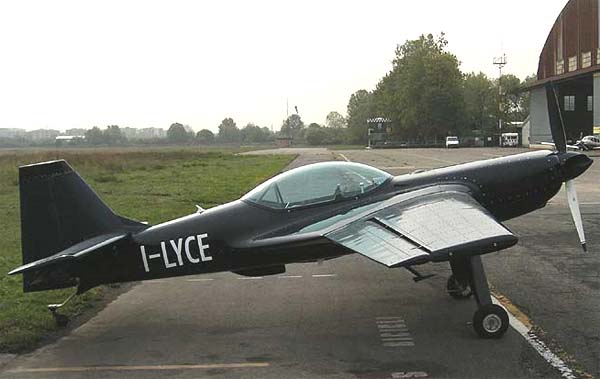

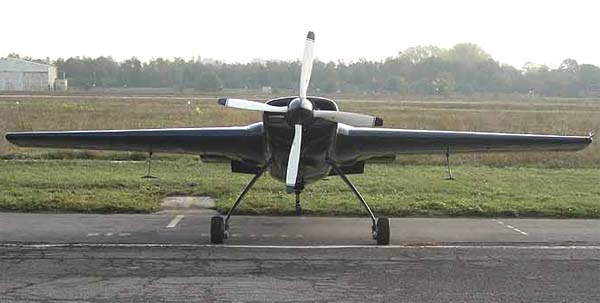

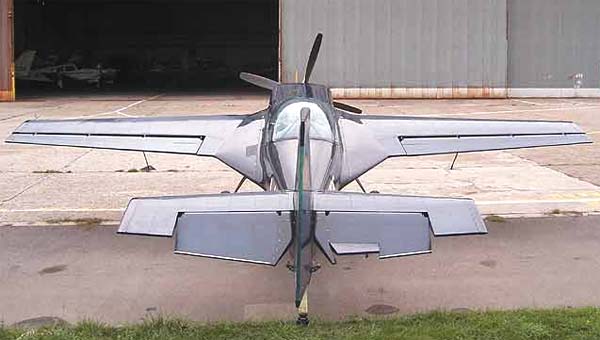

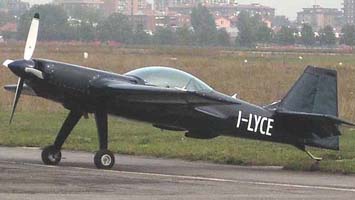

 T-30     © PietroTerzi.com
 T-30     © PietroTerzi.com
 T-30     © PietroTerzi.com
 T-30     © PietroTerzi.com

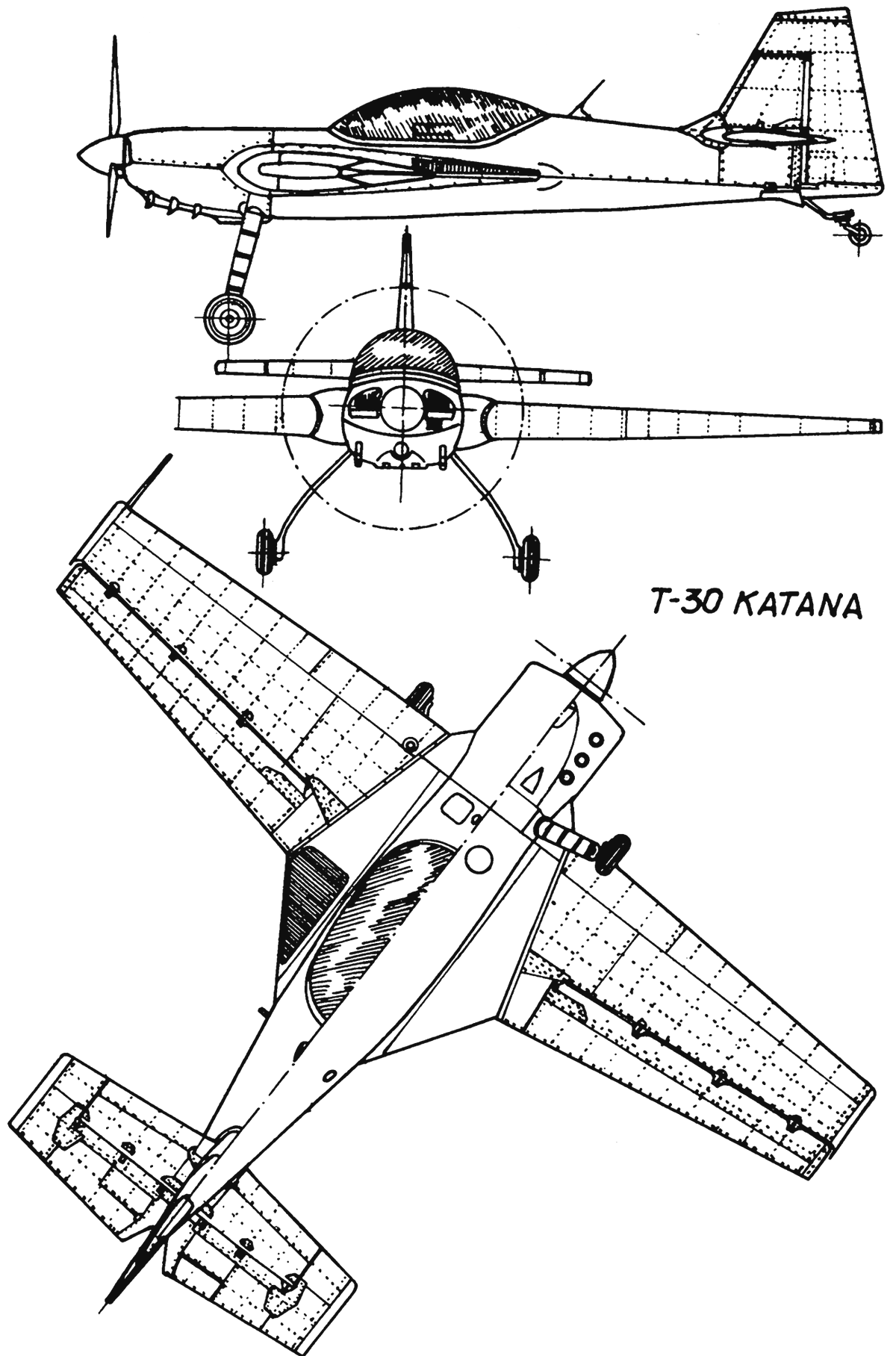

  Схемы:

 T-30







Список источников:

Крылья Родины. Терзи Т-30 "Катана"
PietroTerzi.com. Pietro Terzi Aircraft and Technology. T30 Katana


Уголок неба. 2004
