   Sport Model F

Разработчик: Arrow
Страна: США
Первый полет: 1934
Тип: Легкий спортивный самолет
  ЛТХ     Доп. информация



В начале 1930-х годов конструкторский отдел Бюро авиационной торговли США решил спонсировать создание самолета с автомобильным мотором. Такая машина могла бы стимулировать интерес к авиации общего назначения, так как массовый двигатель позволял наладить масштабное производство недорогих легких аэропланов. Четыре проекта было заказано разным авиационным фирмам, в том числе "Arrow Aircraft & Motor Corporation", которая проектировала свой самолет под доработанный мотор Ford V-8.

Результатом исследований и опытных работ стал самолет Arrow Sport Model F - низкоплан с полотняной обшивкой большей частью деревянного крыла, каркасом фюзеляжа из стальных труб, из которых также был изготовлен и каркас хвостового оперения. Шасси - неубираемое, с хвостовой опорой. В открытой кабине способны разместиться два человека.

Прототип самолета (NC12581) поднялся в воздух в 1934 году. В 1936 году было выпущено 17 серийных самолетов с модернизированными крыльями и кабиной пилота. Всего до 1938 года было выпущено 103 экземпляра самолета.






 ЛТХ:
Модификация   Sport Model  F
Размах крыла, м   11.15
Длина самолета,м   6.50
Высота самолета,м   2.69
Площадь крыла,м2   16.72
Масса, кг
  пустого самолета   532
  максимальная взлетная   760
Тип двигателя   1 ПД Ford V-8
Мощность, л.с.   1 х 82
Максимальная скорость, км/ч   161
Крейсерская скорость, км/ч   153
Практическая дальность, км   483
Практический потолок, м   3660
Экипаж, чел   1
Полезная нагрузка:   1 пассажир


 Доп. информация :


  Чертеж "Arrow Sport Model F"

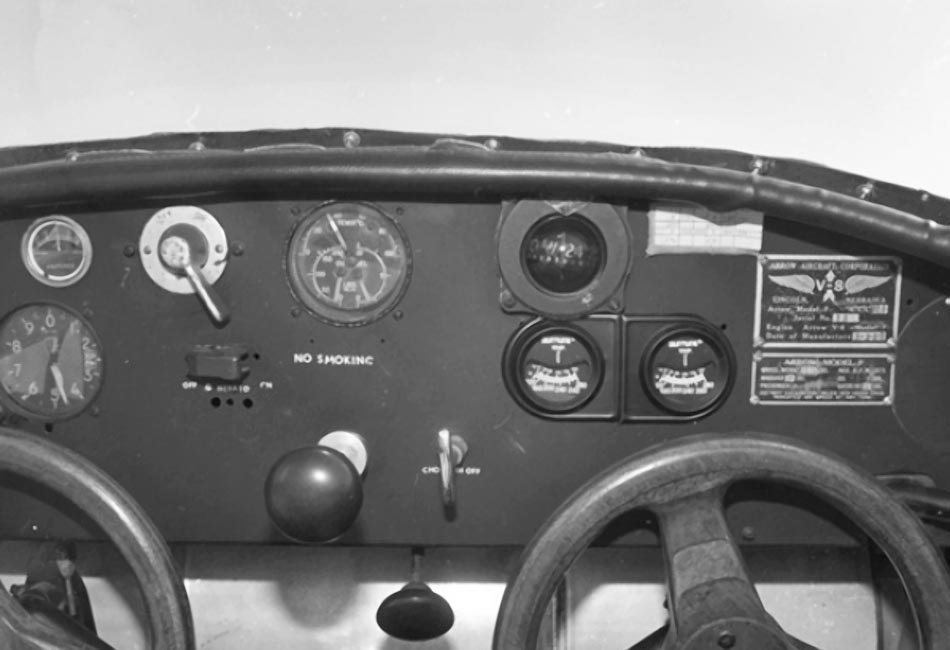

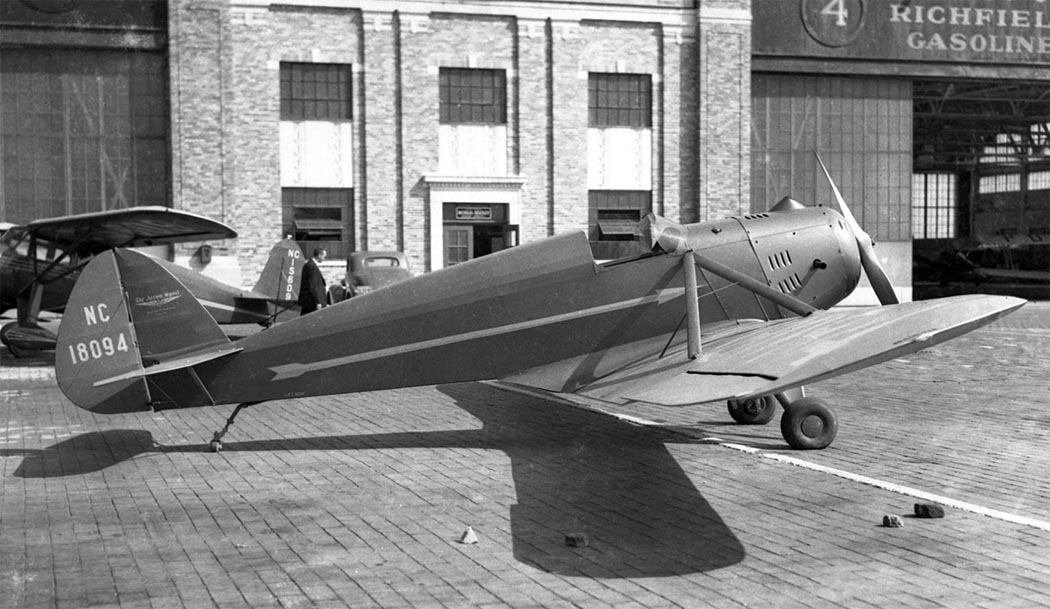

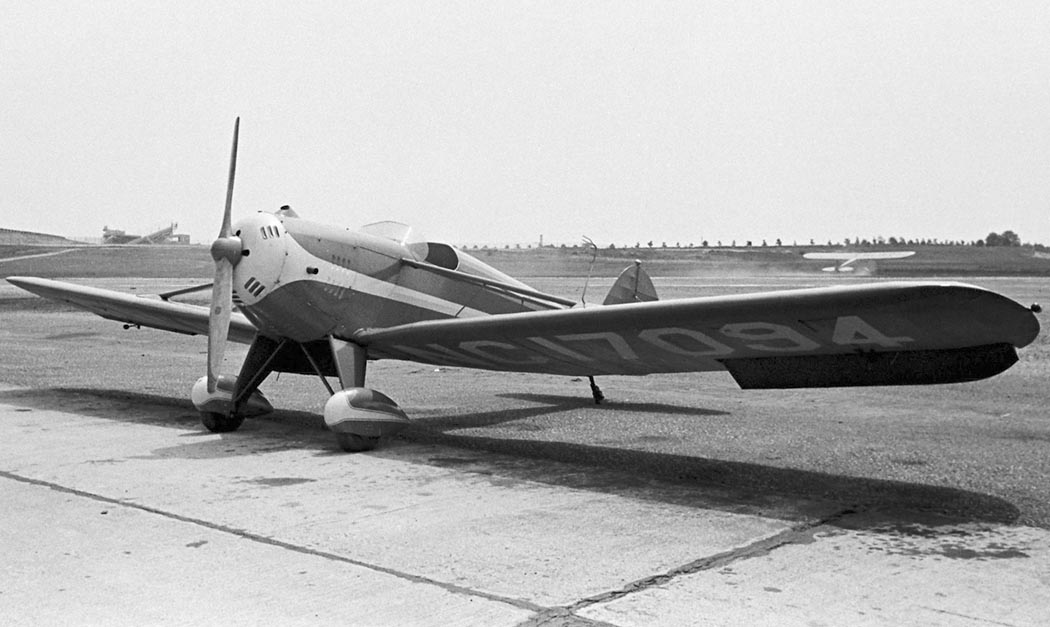

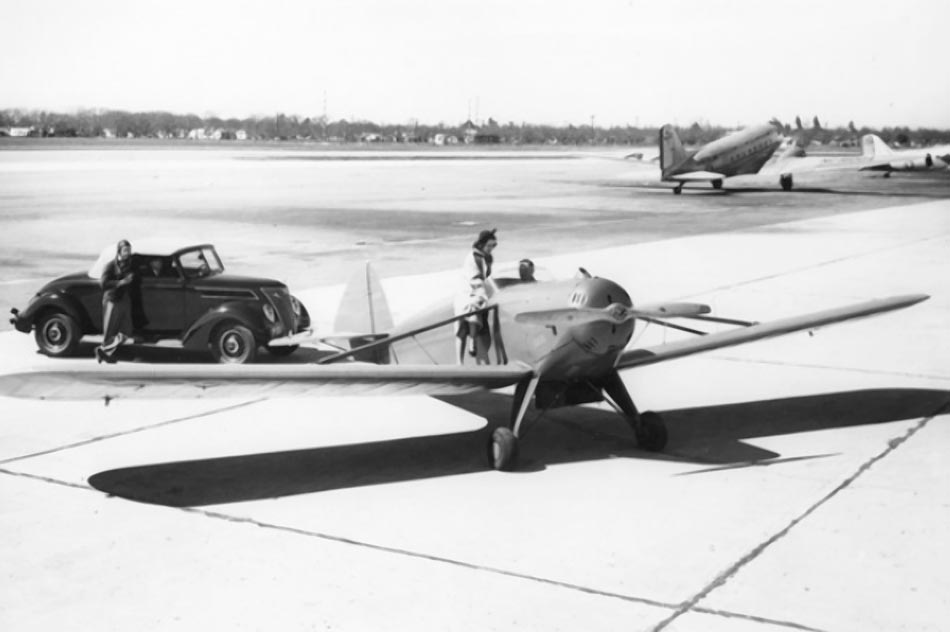

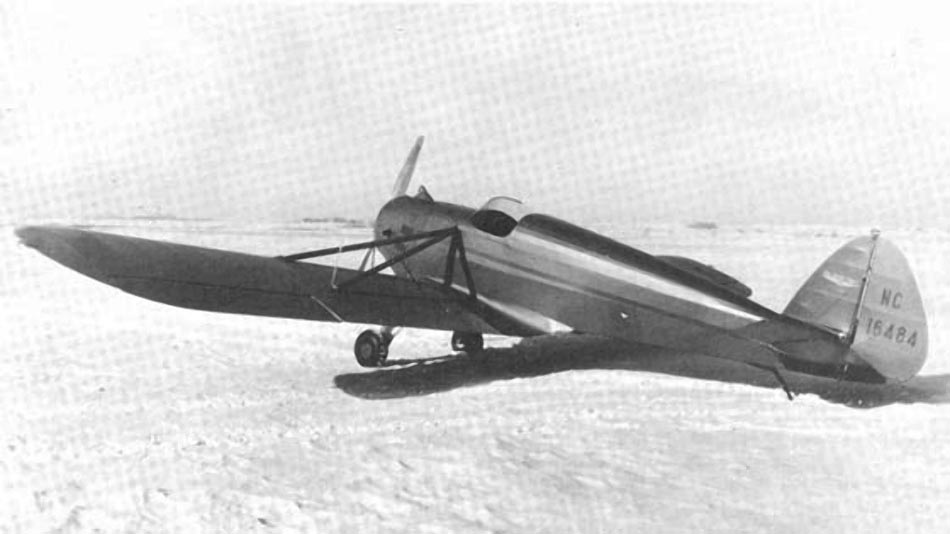

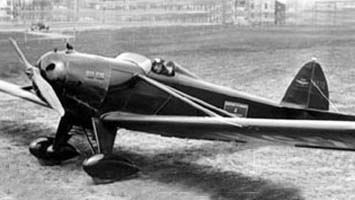

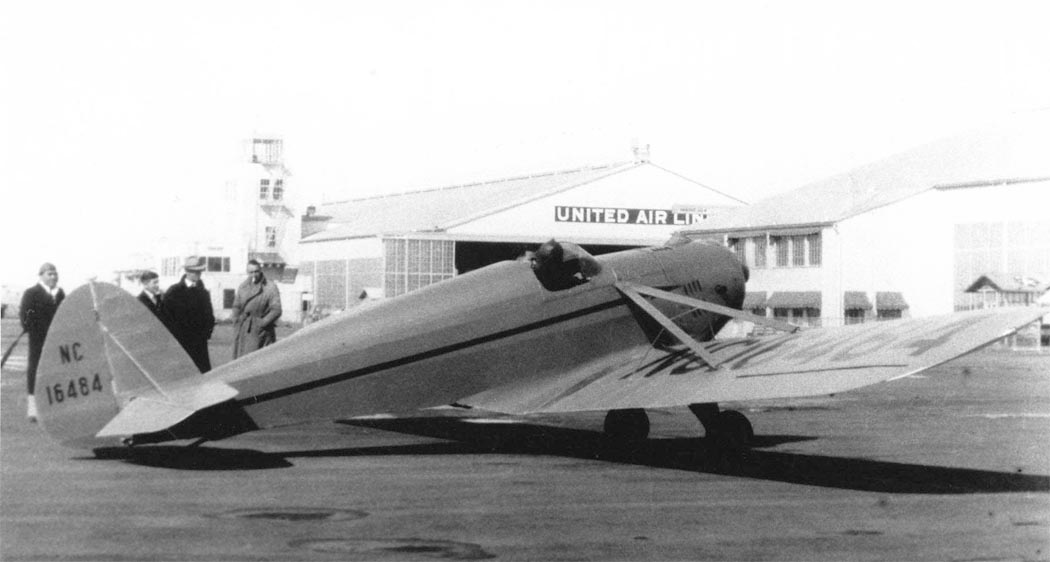

 Фотографии:

 Sport Model  F
 Sport Model  F
 Sport Model  F
 Sport Model  F
 Sport Model  F
 Sport Model  F   (c) aerofiles.com
 Sport Model  F
 Sport Model  F
 Sport Model  F
 Sport Model  F
 Sport Model  F
 Sport Model  F

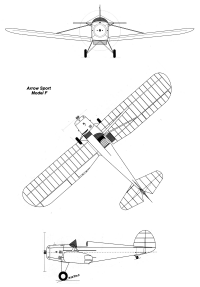

  Схемы:

 Sport Model  F







Список источников:

de Agostini. Мировая Авиация. Arrow Sport Model F
Aerofiles.com. Arrow
Gerhard K. Jantsch. Zivil-Flugzeuge der dreibiger und vierziger Jahre
Vintage Airplane 1993-09. Dennis Parks. Arrow Sport
The Aircraft Year Book 1936, 1939
Dmairfield.org. Arrow F NC16470
1000aircraftphotos.com. No. 2643. Arrow Sport F (NS72 c/n 1)
