   Aéroplane

Разработчик: Bonnet-Labranche
Страна: Франция
Первый полет: 1908
Тип: Легкий самолет
  ЛТХ     Доп. информация

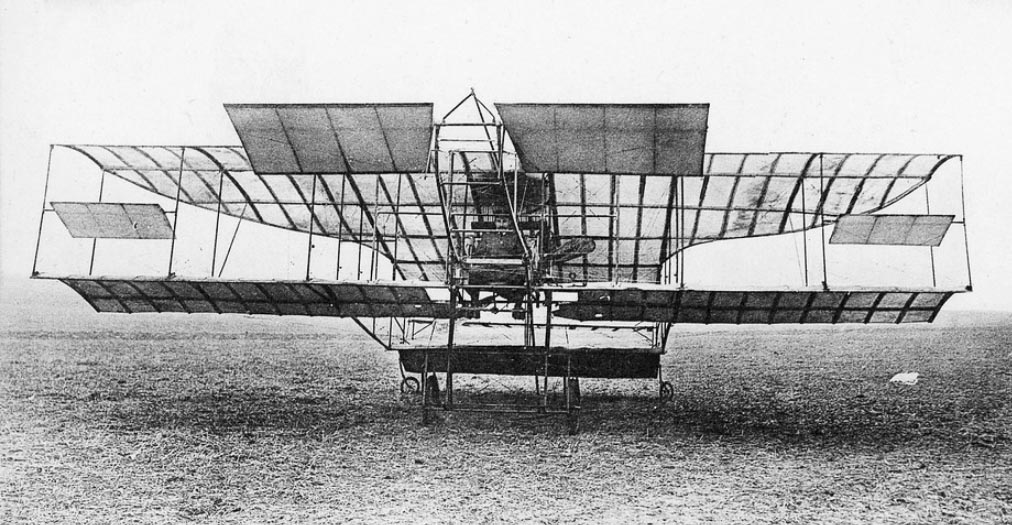

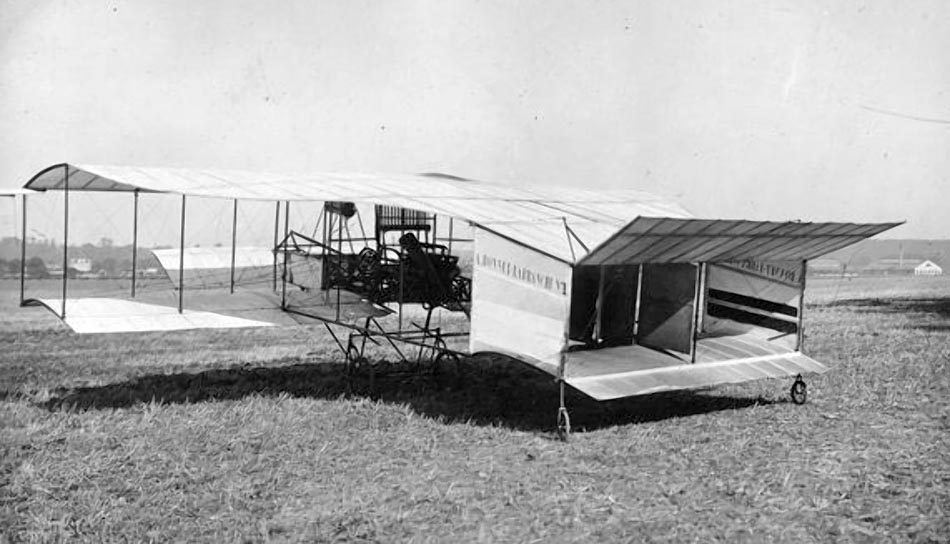

Собственный  подход к решению аэродинамических проблем крыла малого удлинения для своего "летающего блина" использовал в 1908 г. французский авиатор Эмиль Боне-Лабранш (Emile Bonnet-Labranche). Созданный им самолет напоминал аэропланы Voisin или Farman с толкающим винтом и длинной хвостовой балкой, у которого площадь между верхним крылом и традиционным для того времени бипланным горизонтальным хвостовым оперением была «заполнена» крылом для обеспечения дополнительной несущей поверхности.

Cамолет Bonnet-Labranche No.1 оснащался также передним горизонтальным оперением, практически никак не связанным с конструкцией крыла. Отметим, что нижний горизонтальный стабилизатор имел вогнутый профиль для обеспечения некоторой подъемной силы, тогда как верхний стабилизатор был плоским и служил в качестве задней кромки крыла. В этом же году Боне-Лабранш построил модернизированную версию - Bonnet-Labranche No.2.

Затем конструктор построил еще несколько аэропланов - биплан Bonnet-Labranche No.3 (1909 год), моноплан Bonnet-Labranche No.4 (1909), биплан Bonnet-Labranche No.5 (1910) и моноплан похожий на самолет Блэрио - Bonnet-Labranche No.6. Последними разработками стали двухместный  гоночный самолет Bonnet-Labranche No.7 и трехместный военный самолет Bonnet-Labranche No.8.






 ЛТХ:
Модификация   Bonnet-Labranche No.1
Размах крыла, м   12.80
Длина самолета,м
Высота самолета,м   3.00
Площадь крыла,м2   80.00
Масса, кг
  пустого самолета
  максимальная взлетная
Тип двигателя   1 ПД Antoinette
Мощность, л.с.   1 х 80
Максимальная скорость, км/ч
Крейсерская скорость, км/ч
Практическая дальность, км
Практический потолок, м
Экипаж, чел   1


 Доп. информация :


  Фотографии:

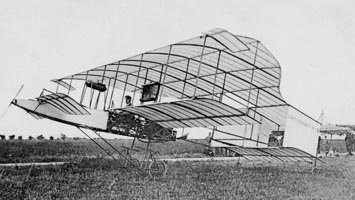

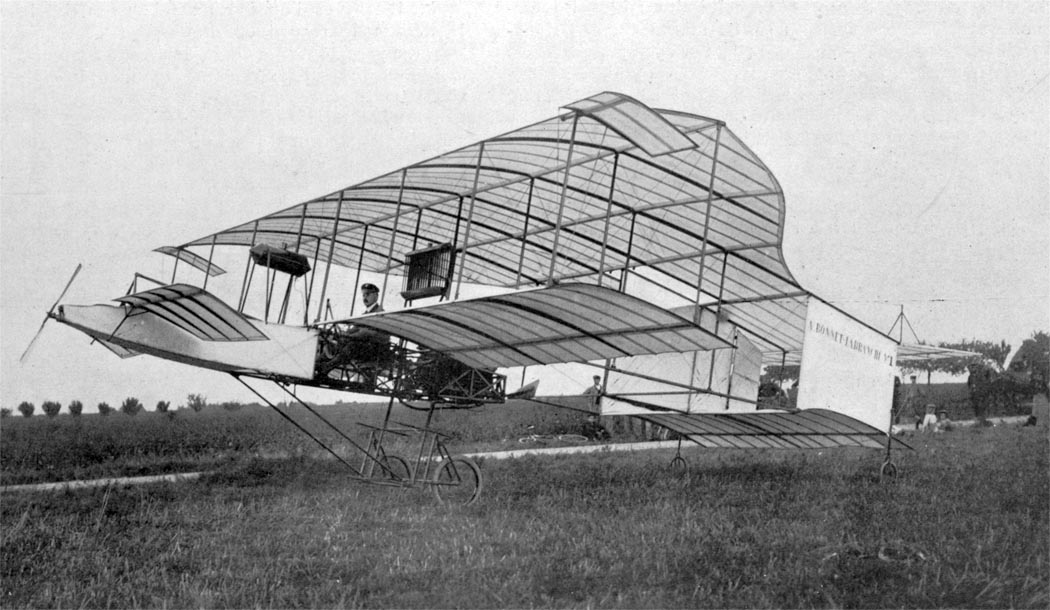

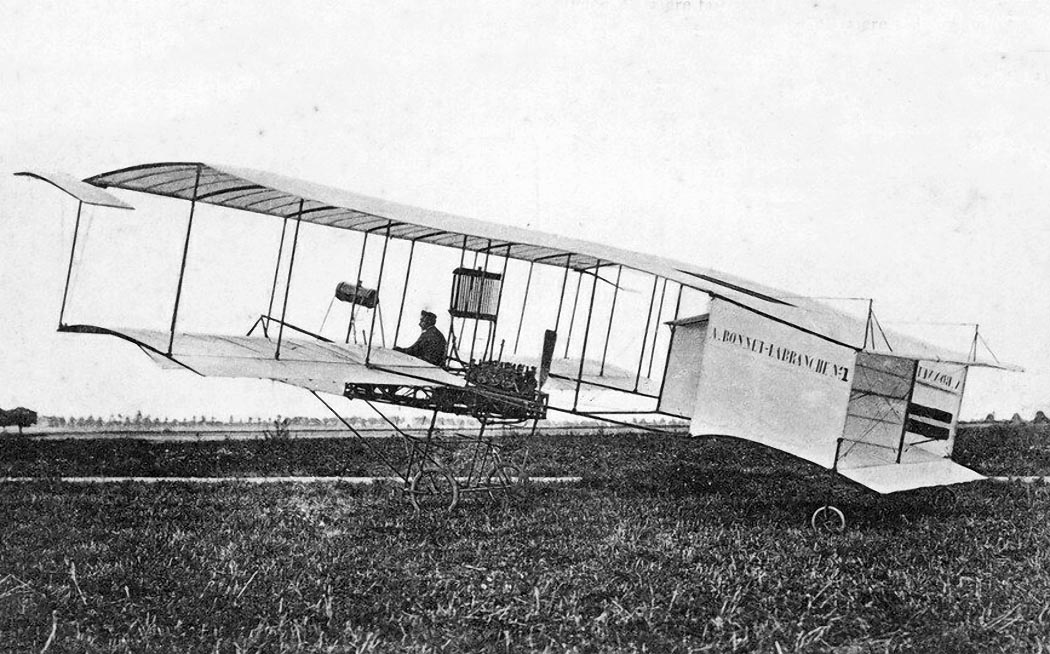

 Bonnet-Labranche No.1
 Bonnet-Labranche No.1
 Bonnet-Labranche No.1
 Bonnet-Labranche No.1

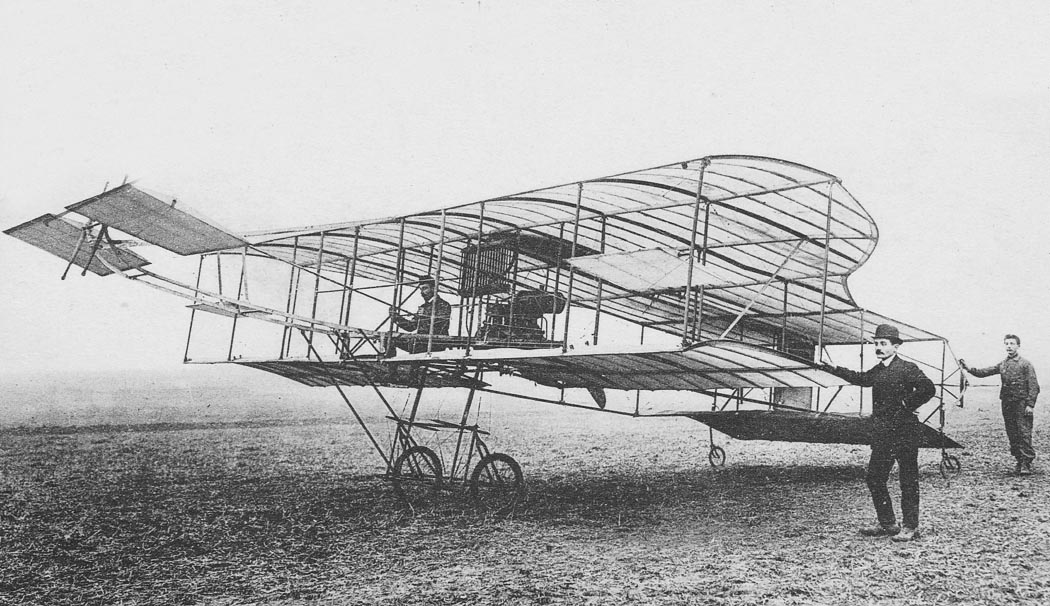

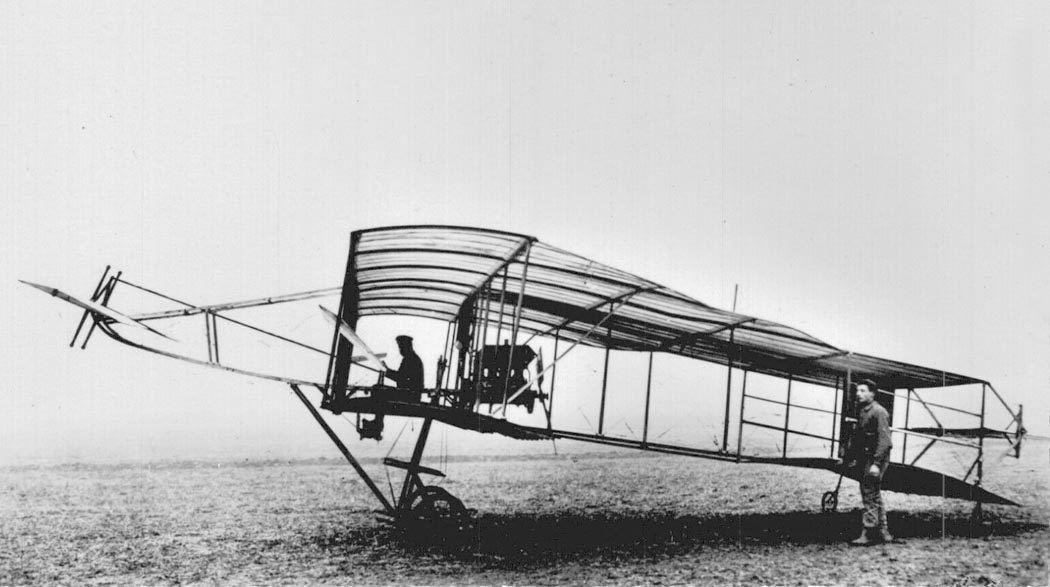

 Bonnet-Labranche No.2
 Bonnet-Labranche No.2
 Bonnet-Labranche No.2

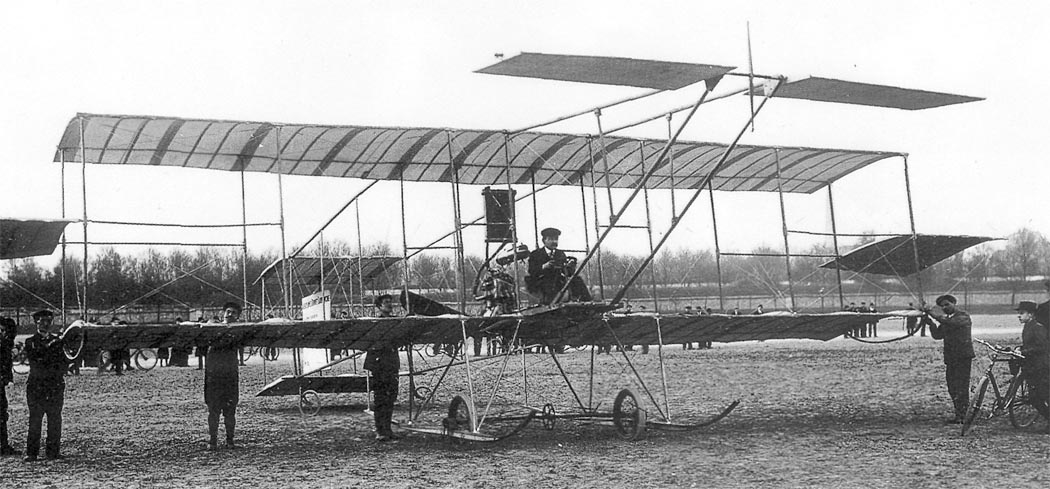

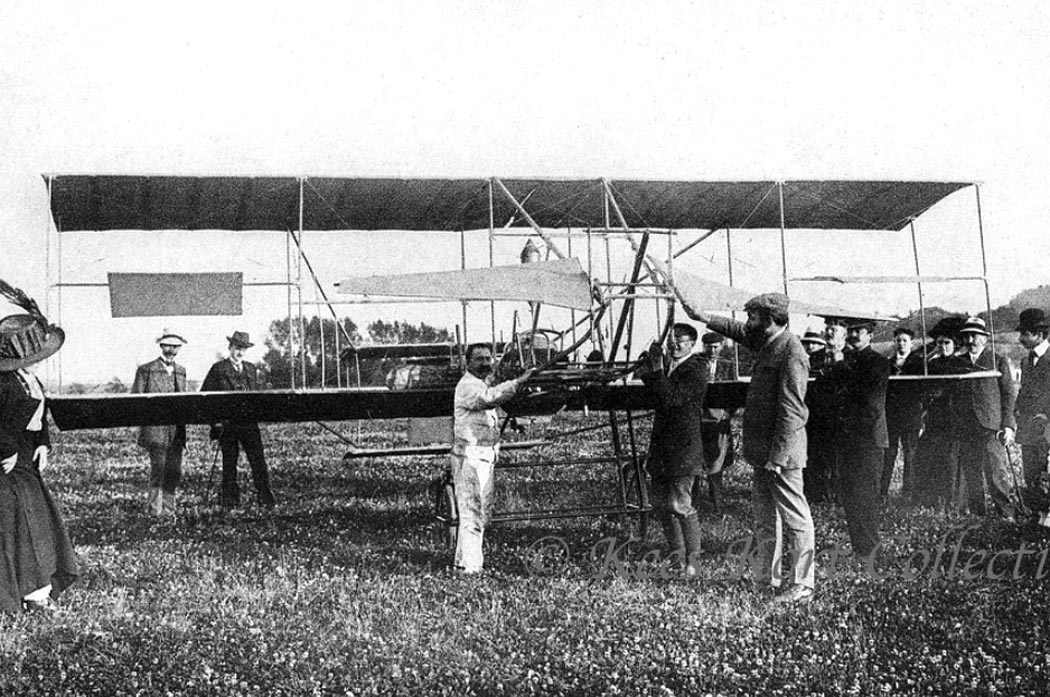

 Bonnet-Labranche No.3
 Bonnet-Labranche No.3
 Bonnet-Labranche No.3
 Bonnet-Labranche No.4
 Bonnet-Labranche No.5

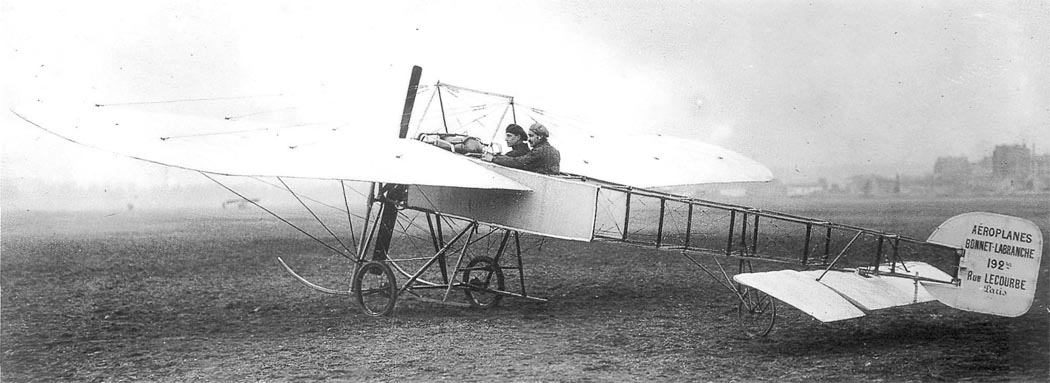

 Bonnet-Labranche No.6
 Bonnet-Labranche No.6
 Bonnet-Labranche No.6







Список источников:

Питер Бауэрс. Летательные аппараты нетрадиционных схем
Schiffer. Leonard E. Opdycke. French Aeroplanes before the Great War
L'Aérophile 1908. L'aerplane Bonnet-Labranche
