главная довоенная авиация легкая авиация
   Flex-Wing

Разработчик: Waterman
Страна: США
Первый полет: 1930
Тип: Легкий многоцелевой самолет
  ЛТХ     Доп. информация



В конце 1920-х годов один из пионеров американской авиации Валдо Ватерман (Waldo Waterman) разработал оригинальную гибкую систему крепления крыльев, позволяющую менять угол наклона и угол атаки крыльев. Для реализации этого проекта в 1930 году он построил опытный легкий многоцелевой самолет Waterman Flex-Wing (NC169W) так же называемый CLM Special или Variable Wing Monoplane.

Это был четырехместный подкосный низкоплан, оснащенный двигателем Kinner мощностью 125 л.с. Система гибкого крепления была реализована с помощью пневматических амортизирующих стоек, соединенных с баллонами со сжатым воздухом. После первых полетом машина получила прозвище "Rubber Duck" (резиновая уточка).

В следующем Ватерман разработал более совершенную систему "гибкого крыла", и для ее реализации Flex-Wing был переделан в Waterman W-1, оснащенный более мощным двигателем Kinner C-5 (210 л.с.). В этом же году с нуля был построен еще один такой самолет - W-1 Special (NC172M). Несмотря на неплохие результаты испытаний финансовый кризис не позволил конструктору развить проект во что-то серийное.





 ЛТХ:
Модификация   Flex-Wing   W-1
Размах крыла, м   12.19   11.89
Длина самолета,м   8.36   8.28
Высота самолета,м   2.29   2.64
Площадь крыла,м2   19.70
Масса, кг
  пустого самолета   930
  максимальная взлетная   1474
Тип двигателя   1 ПД Kinner   1 ПД Kinner С-5
Мощность, л.с.   1 х 125   1 х 210
Максимальная скорость, км/ч   225   217
Крейсерская скорость, км/ч   177   177
Практическая дальность, км     966
Скороподъемность, м/мин   244
Практический потолок, м   5182
Экипаж, чел   1   1
Полезная нагрузка:   до 3 пассажиров


 Доп. информация :


  Фотографии:

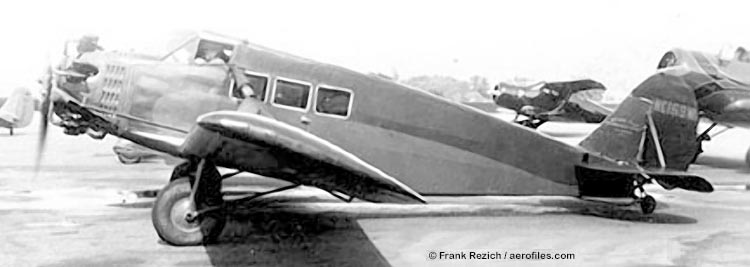

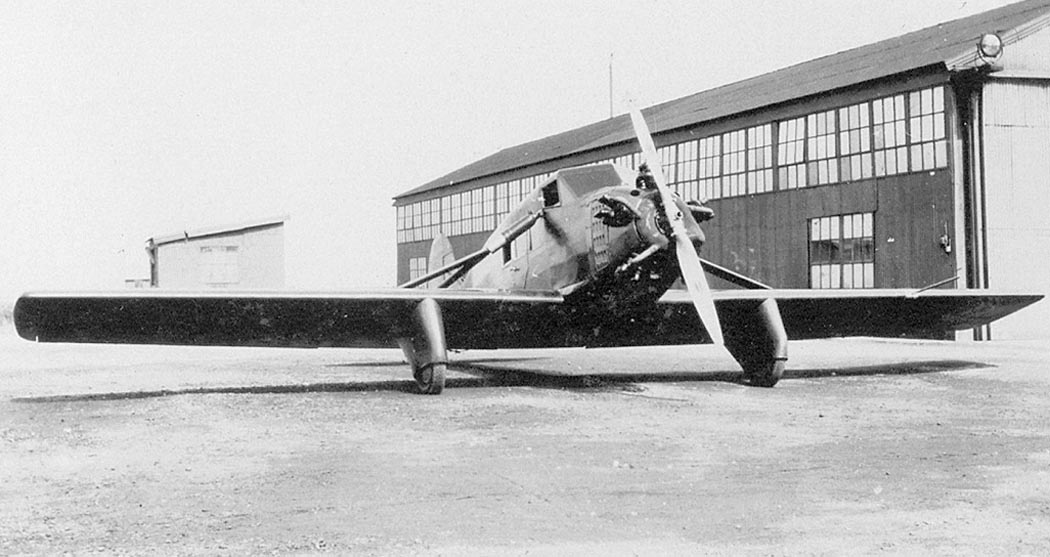

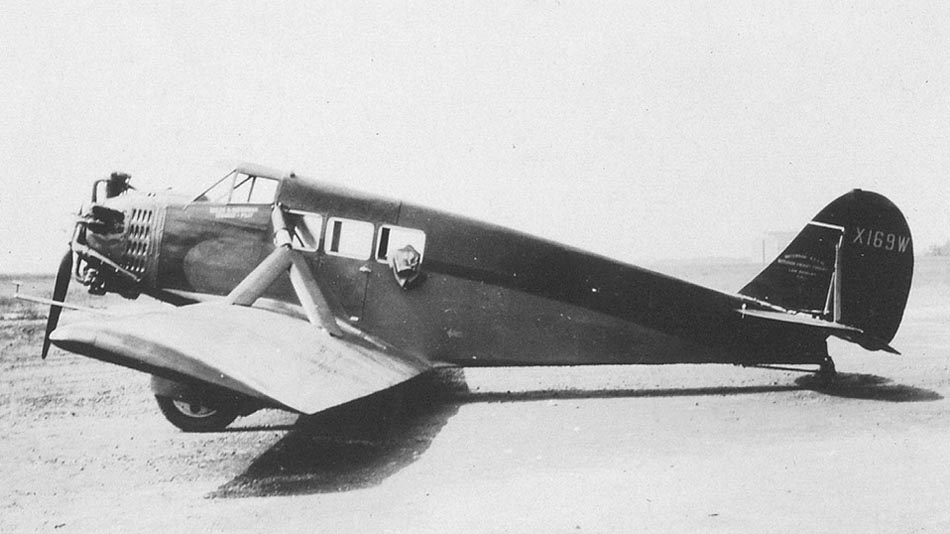

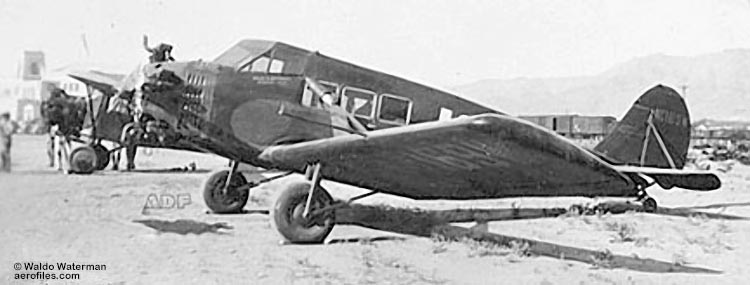

 Flex-Wing
 Flex-Wing   (c) aerofiles.com
 Flex-Wing
 Flex-Wing   (c) aerofiles.con

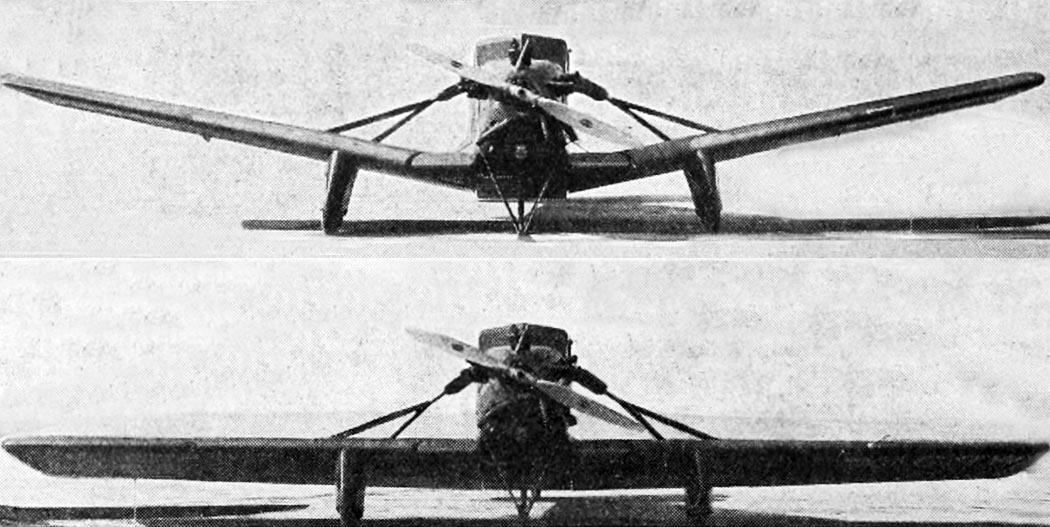

 Flex-Wing с разным углом наклона крыльев







Список источников:

Aerofiles.com. Waterman
Aero Digest 1930-10. Waterman Safety Plane
Shu-aero.com. 1930 Flex-Wing (aka CLM Special and Variable Wing Monoplane) NX169W
1000aircraftphotos.com. No. 11157. Waterman W-1 Flex-Wing (X169W c/n 1)
