   Гаккель III

Разработчик: Гаккель
Страна: Россия
Первый полет: 1910
Тип: Легкий самолет
  ЛТХ     Доп. информация



Яков Модестович Гаккель является одной из ярких фигур среди авиационных конструкторов начального периода развития авиации в России, одним из пионеров отечественного самолетостроения.

В условиях, когда было так много поисков и шатаний авиационной конструкторской мысли Я. М. Гаккель сумел найти свой оригинальный путь и дать много своеобразных конструктивных решений. Он построил девять самолетов, из которых семь летали, причем некоторые из них показали выдающиеся для своего времени достижения

Я. М. Гаккель, по профессии инженер-электрик, родился 13 мая 1874 в Иркутске, в семье военного инженера. Окончил Петербургский электротехнический институт. Будучи студентом последнего курса, принимал участие в революционном движении и подвергся аресту. Окончить институт ему было разрешено только при условии дальнейшей работы в отдаленных местностях Сибири. В 1905 г. ему было разрешено вернуться в Петербург, где он работал на постройке трамвая и одновременно преподавал в Петербургском электротехническом институте. Заинтересовавшись авиацией, он вместе С. С. Щетининым в начале 1909 г. построил небольшой сарай-ангар на Коломяжском ипподроме, где и начал постройку самолета по своему проекту. Затем Я. М. Гаккель, С. С. Щетинин и другие организовали Первое Российское товарищество воздухоплавания на паевых началах. Однако в конце этого же года Гаккель, не сойдясь взглядах со своими компаньонами, вышел из товарищества. Весной 1910 г. Я. М. Гаккель организовал мастерскую в Новой Деревне вблизи Комендантского аэродрома, где и строил в 1910-1912 свои самолеты на личные средства. Я. М. Гаккелю в этом деле помогали его брат Борис Модестович и студент, позднее инженер-электрик, В. Ф. Булгаков, получивший пилотский диплом во Франции.

Деятельность Я. М. Гаккеля в авиации продолжалась недолго, несмотря на удачные технические результаты, уже в 1912 г. привела его к полному разорению. Не получая заказов на свои самолеты и истратив все средства, Я. М. Гаккель вынужден был оставить работы в авиации и искать другую область применения своего незаурядного таланта. Он занялся тепловозами и электровозами и в этом деле достиг больших успехов, явившись пионером в новой тогда для нашей страны области техники. Будучи позднее профессором Ленинградского института инженеров железнодорожного транспорта, Я. М. Гаккель стал автором многих научных работ и изобретений. Он всегда был активным общественником. Умер Я. М. Гаккель 12 декабря 1945 г. заслуженным деятелем науки и техники.

Первыми самолетами Гаккеля были - Биплан ЯМГ ("Гаккель-1" ), "Гаккель-II" и "Гаккель-III".

Биплан ЯМГ ("Гаккель-1" ) - по схеме это был биплан с большим обратным выносом, с двумя воздушными винтами расположенными между крыльями и работавшими от двигателя "Антуанет" в 25 л. с. посредством ременной передачи. Материал - бамбук и дерево, обтяжка - полотно, пропитанное олифой. Стойки были снабжены обтекателями, одними из первых в мире. Элероны подвешены между крыльями. Шасси - двухколесное, сильно вынесенное вперед. Летных испытаний провести не удалось: при пробе двигателя произошла вспышка бензина в карбюраторе и самолет сильно обгорел. Гаккель не стал его восстанавливать; убедившись в ходе постройки, что два воздушных винта с ременной передачей представляют собой сложную и ненадежную конструкцию, он перешел на обычную одновинтовую схему, которой и придерживался в дальнейшем.

"Гаккель-II" -  бесстоечный фюзеляжный бимоноплан, т. е. биплан с высокими стойками-кабаном обтекаемого сечения, к которым были прикреплены верхнее и нижнее крылья, каждое со своей системой расчалок, без стоек между ними. Под словом "бимоноплан" в то время понимался фюзеляжный биплан, а просто "бипланом" называли такой же самолет с хвостовой фермой. Фюзеляж считался свойственным лишь моноплану. Схему фюзеляжного биплана Я. М. Гаккель разработал совершенно самостоятельно вторым в мире (первым был Луи Бреге во Франции в 1909 г.). Самолет, законченный постройкой в марте 1910 г., испытывался, но взлета достигнуть не удалось. Он был перестроен в следующий тип.

"Гаккель-III"  имел ряд конструктивных новшеств. Фюзеляж расчалочный, трехгранного сечения; его лонжероны - сосновые бруски, фрезерованные в форме швеллера; расчалки - рояльная проволока с тандерами. От сиденья до хвоста шла полотняная обтяжка. Нижние концы стоек крыльев упирались в полозы, несшие на резиновой амортизации ось шасси с колесами, имевшими горизонтальную амортизацию от боковых ударов - витые пружины, надетые на ось с обеих сторон колес. На концах полозов - противокапотажные капотажные колесики. К основным стойкам крепились крылья с их растяжками и фюзеляж.

Крылья, одинаковые в плане, двухлонжеронные, без расчалок внутри, имели сильно выраженный S-образный профиль. Обтяжки, везде - прорезиненная материя, прикреплявшаяся к нервюрам на гвоздях и резиновом клее. Киля не было. Управление самолетом - штурвальная колонка с горизонтальным колесом для перекашивания (гоширования) крыльев и педаль. Вся конструкция была продуманной, рациональной и прочной.

Самолет был закончен в мае 1910 г. Первые пробежки были сделаны на ипподроме, а затем он был перевезен на Гатчинский аэродром, где 24 мая 1910 г. комиссия Всероссийского аэроклуба официально зарегистрировала первый полет по прямой на расстояние около 200 м аэроплана русской конструкции (позднее выяснилось что за день до этого совершил подобный полет А. С. Кудашев в Киеве) Сколько-нибудь длительных полетов на этом самолете сделано не было из-за неудовлетворительной работы двигателя ("Анзани" 35 л. с.), который быстро перегревался и вынуждал идти на посадку, Не оправдал себя и S-образный профиль крыла, от которого Гаккель вскоре отказался.




 ЛТХ:
Модификация   Гаккель III
Размах крыла, м   7.50
Длина самолета,м   7.50
Высота самолета,м
Площадь крыла,м2   29.00
Масса, кг
  пустого самолета   420
  нормальная взлетная   560
Тип двигателя   1 ПД Anzani
Мощность, л.с.   1 х 35
Максимальная скорость, км/ч   80
Крейсерская скорость, км/ч
Практическая дальность, км
Практический потолок, м
Экипаж, чел   1


 Доп. информация :

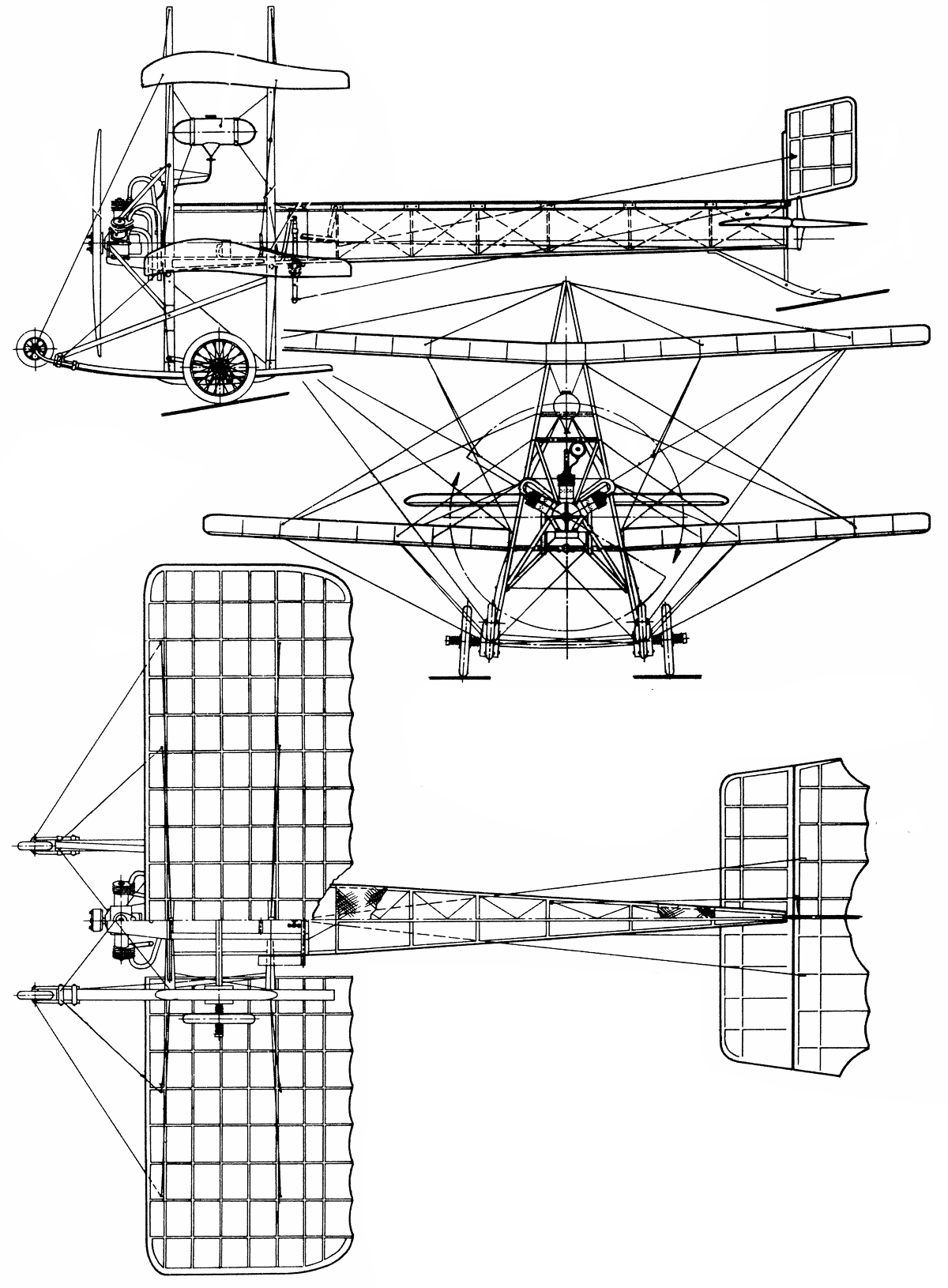

  Чертеж "Гаккель III"
  Фотографии:

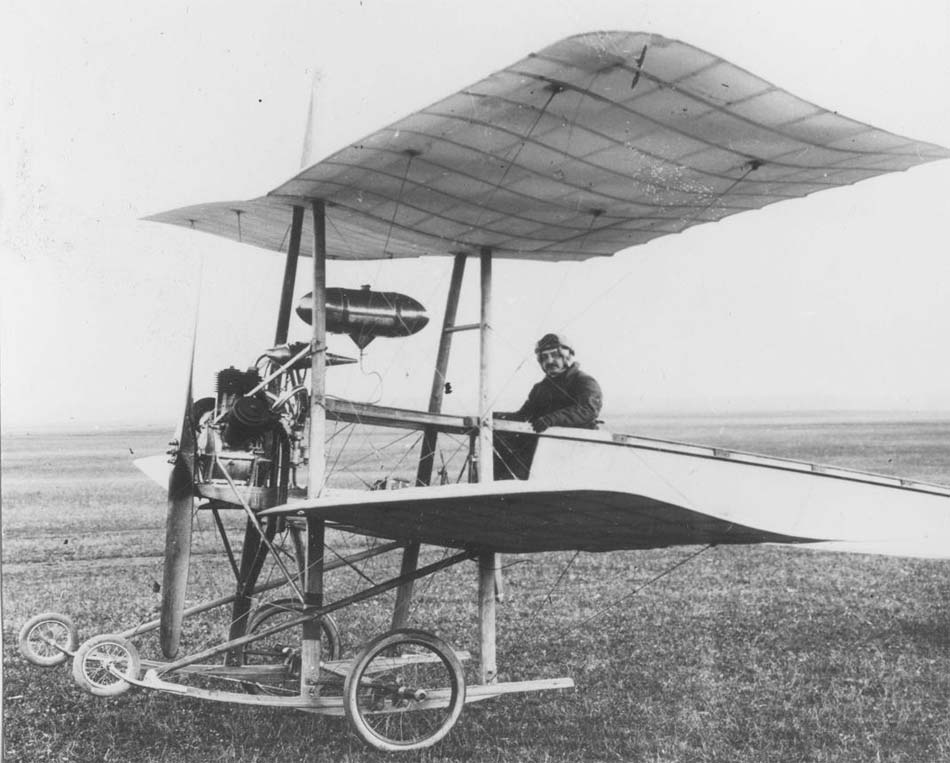

 Гаккель III

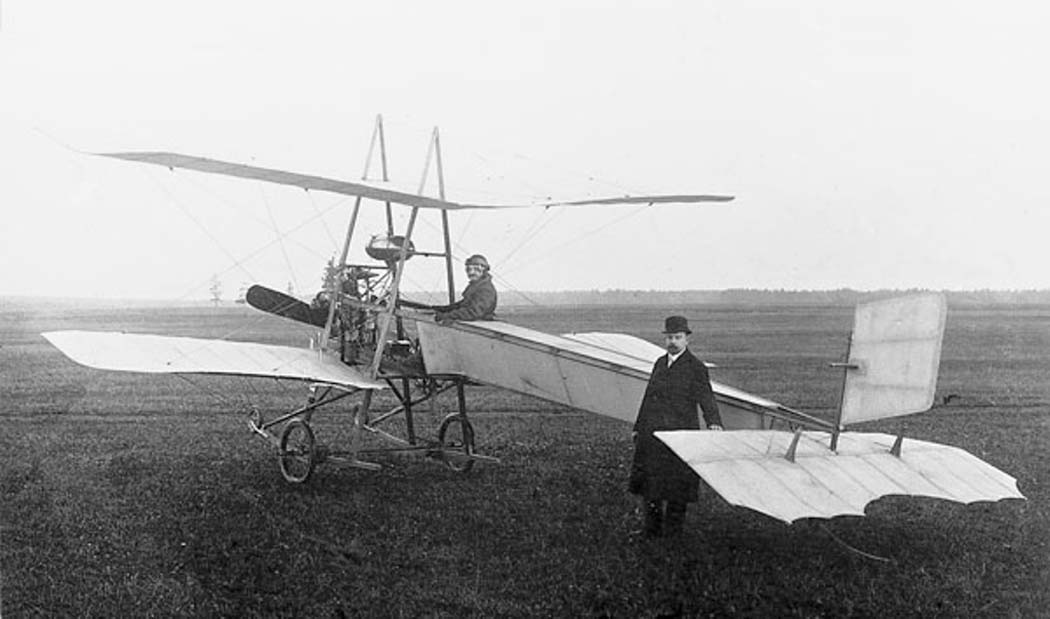

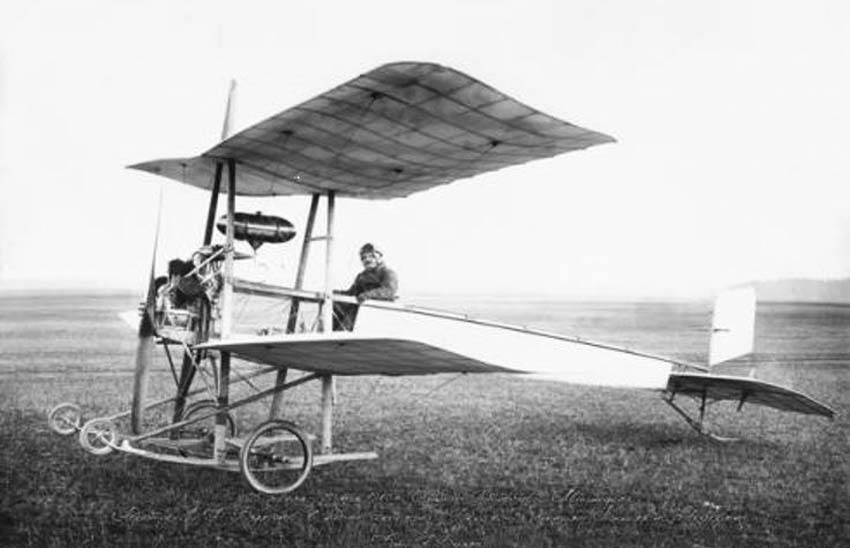

 Гаккель III (в кабине - В.Булгаков, у хвоста - Я. Гаккель)

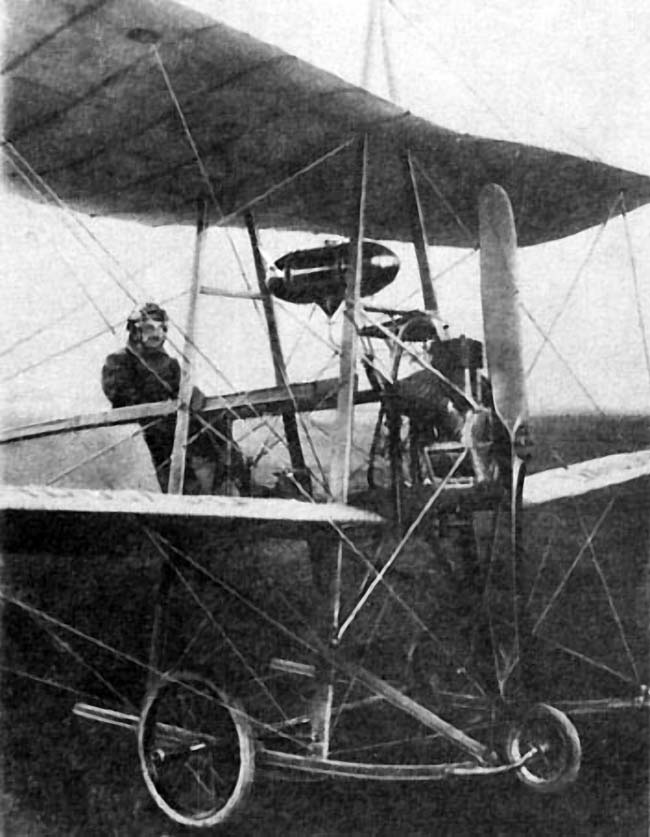

 Гаккель III

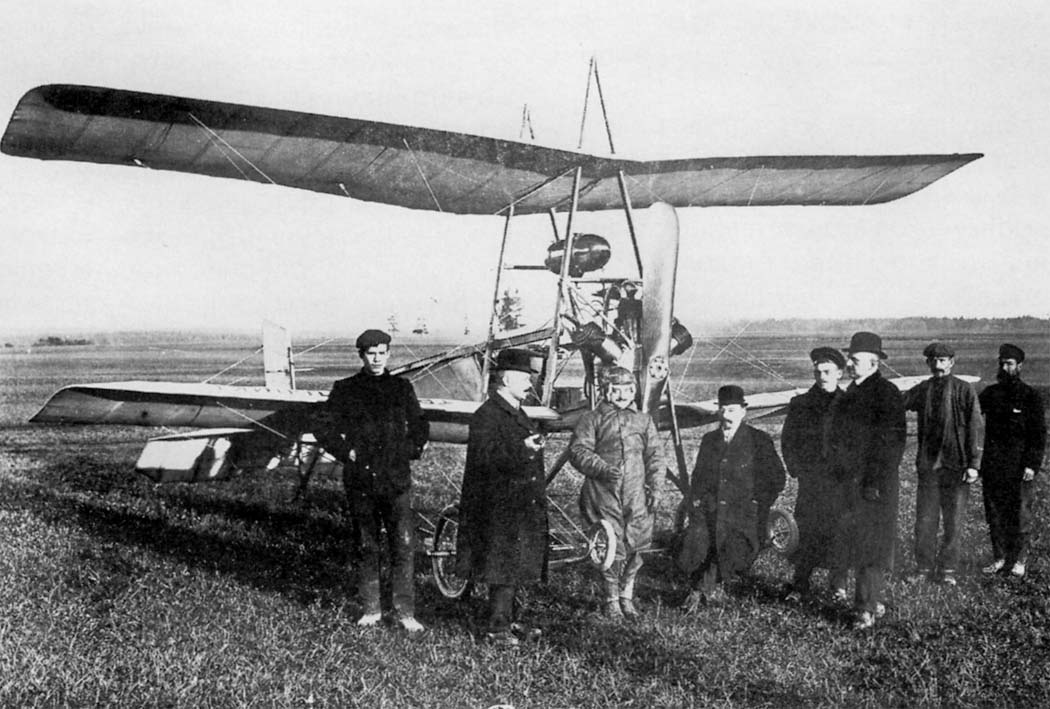

 Гаккель III

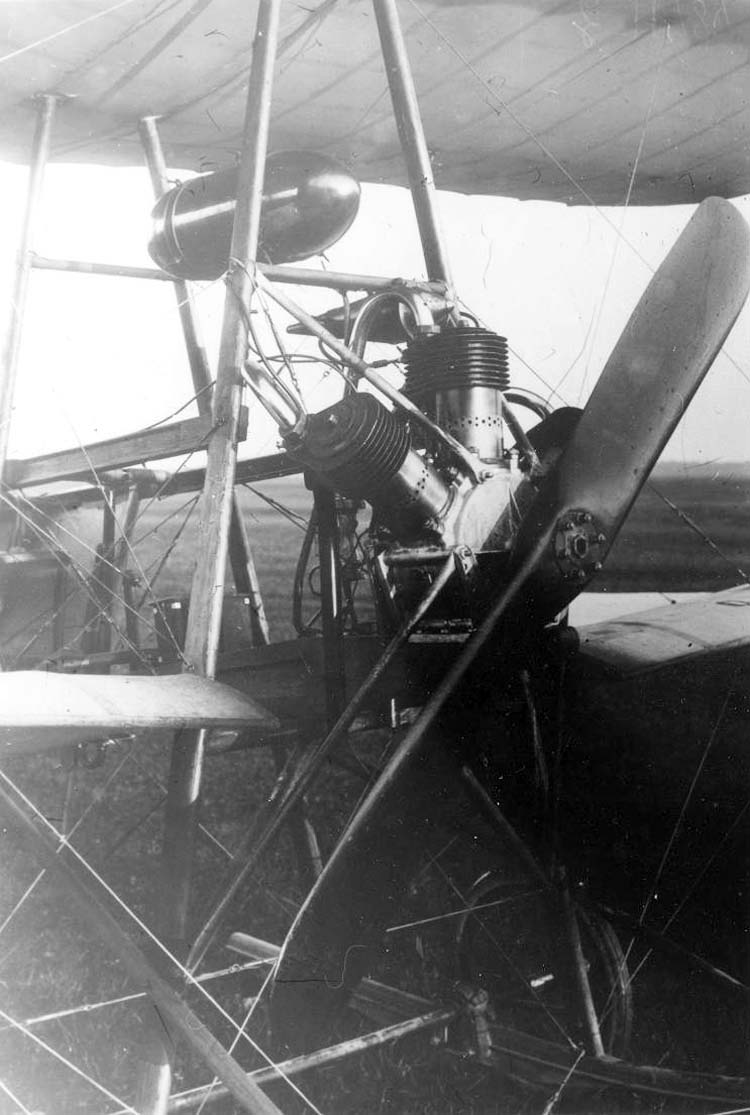

 Мотор Anzani на Гаккель III

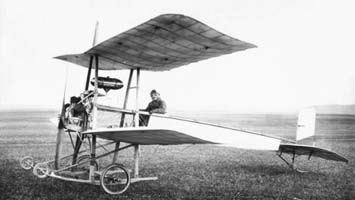

 Гаккель III

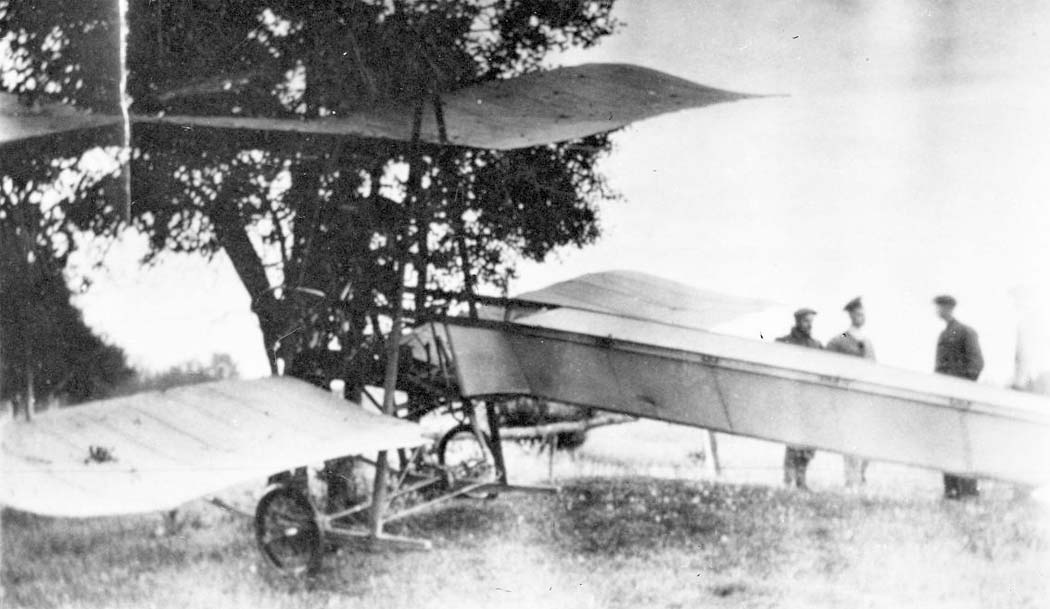

 Гаккель III после аварии

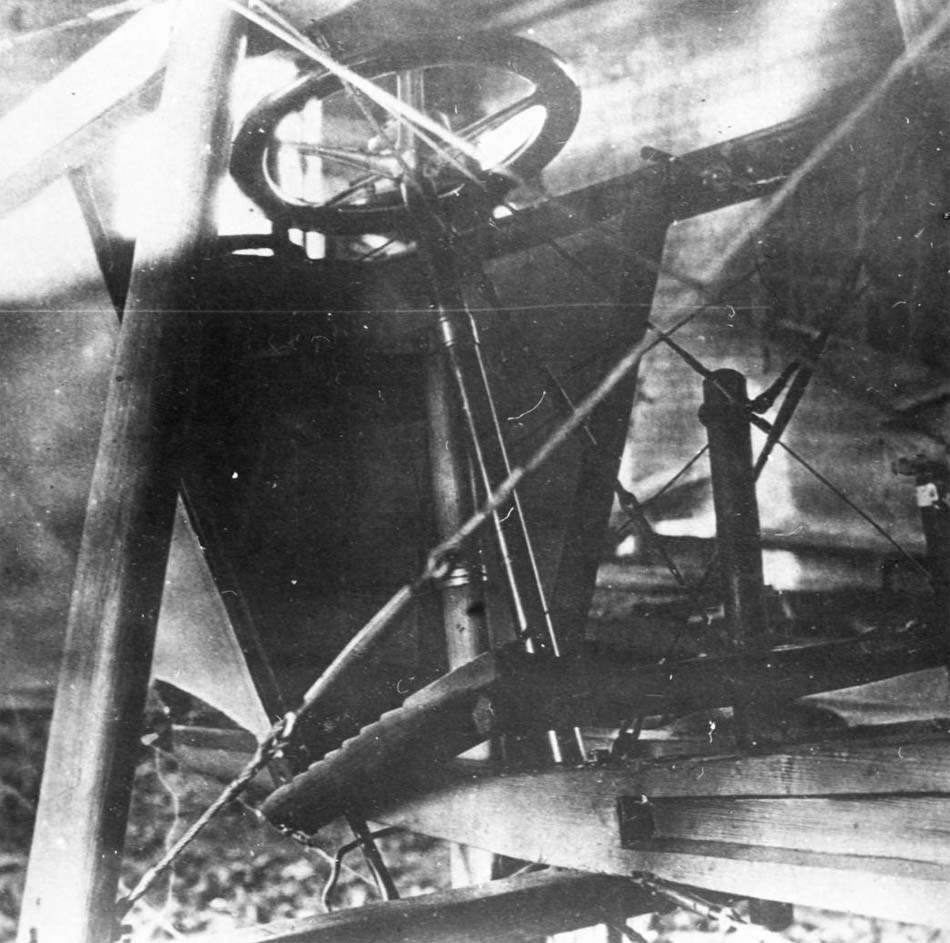

 Кабина пилота Гаккель III

  Схемы:

 Гаккель III







Список источников:

Авиация и Космонавтика 2005-07. Анатолий Демин. Авиация - национальная гордость России
Крылья Родины 1986-06. В.Бычков. Первые в числе первых
Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
