   Tandem

Разработчик: Givaudan
Страна: Франция
Первый полет:
Тип: Легкий самолет
  ЛТХ     Доп. информация



Первые годы авиации, время постоянных экспериментов и поиска. Аэропланы строились чаще всего наугад - аэродинамика только-только начала зарождаться. Именно в это время появились так называемые кольцепланы. Первым стал самолёт Blériot III с эллиптическим крылом от французских пионеров авиации Луи Блерио и Габриэля Вуазена, построенный в 1906 году. И пусть проект окончился неудачей, но у него нашлись достойные продолжатели.

В 1898 году был основан аэроклуб французского департамента Рона. Пусть этот факт не удивляет - до первого полёта самолёта было ещё 5 лет, но энтузиасты во всём мире экспериментировали с дирижаблями мягкой конструкции, аэростатами и планерами. Среди основателей клуба был и молодой инженер-химик Клод Живодан (Claude Givaudan). Основным его занятием было производство моторов собственной конструкции под маркой Givaudan и моторизированных велосипедов на их базе.

Зарекомендовав себя талантливым мотористом, Живодан в 1906 году переходит на работу в более крупную фирму Vermorel Cie. Но его не покидала идея создать собственный аэроплан. В 1909 году изобретатель проектирует летательный аппарат, которому будет суждено удивить весь авиационный мир.

Клод Живодан не стал копировать чью-то конструкцию. Вместо этого он придумал собственное оригинальное решение. Крылья аэроплана Givaudan I представляли собой замкнутый круг, разделённый на секции перегородками. Два таких "кольца" разных размеров крепились впереди и сзади фюзеляжа самолёта. Живодан назвал такую аэродинамическую схему tambour tandem (дословно с французского - "тандемный тамбурин/барабан") и 29 января 1909 года получил на неё патент.

Givaudan I был построен в мастерских Velmorel весной 1909 года. Фюзеляж - ферменная конструкция с местом пилота между крыльями. Двигатель в 40 лошадиных сил, также разработанный Клодом Живоданом, вращал винт диаметром 2,5 метра. Общая длина самолёта - 5,8 метра. Шасси состояло из 4-х колёс велосипедного типа, дополненных пружинными амортизаторами. Для управления самолётом передние колёса шасси поворачиваться, а передний "барабан" мог отклоняться от своей оси.

Оригинальная конструкция сразу привлекла к себе внимание интересующихся авиацией. Французские авиационные издания выпустили несколько статей об изобретателе и его аэроплане. Его конструкцию называли "смелой, новаторской, революционной". Вторил французам и авторитетный американский журнал Scientific American.

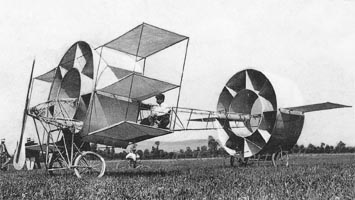

Но Givaudan I не полетел. Несовершенство конструкции, её большой вес и слабый двигатель не позволили аэроплану увидеть небо. Клод Живодан попробовал изменить конструкцию и в 1910 году был построен Givaudan II. Фактически это была помесь первой версии аэроплана и триплана. Изобретатель надеялся, что дополнив переднее кольцо тремя крыльями, он сможет взлететь. Однако крылья были опять установлены наугад, просто прямые - они не могли оказать существенного влияния на подъёмную силу. Второй вариант кольцелёта тоже не смог подняться в воздух.

Стоит отметить, что спустя 70 лет экспериментальным путём было доказано, что аэродинамические характеристики Givaudan I были не так уж и плохи. Французский моделист Эммануэль Филлон построил летающую масштабную модель аэроплана Клода Живодана с резиномотором и она успешно летала. Возможно, что при более мощном двигателе оригинал смог бы взлететь.

Кольцевые аэропланы Живодана остались в истории ещё одним примером смелой инженерной мысли на заре развития авиации. Сам же инженер получит ещё около 20 патентов на изобретения, не связанные с воздухоплаванием, и до самой своей смерти в 1945 году будет возглавлять аэроклуб Рона на юго-востоке Франции.





 ЛТХ:
Модификация   Givaudan II
Размах крыла, м   2.80
Диаметр кольца, м
  переднего   1.50
  заднего   1.30
Длина, м   7.00
Высота, м
Площадь крыла, м2   19.00
Масса, кг
  пустого самолета
  нормальная взлетная   360
Тип двигателя   1 ПД Vermorel V8
Мощность, л.с.   1 х 50
Максимальная скорость, км/ч
Крейсерская скорость, км/ч
Практическая дальность, км
Скороподъемность, м/мин
Практический потолок, м
Экипаж, чел   1


 Доп. информация :


  Фотографии:

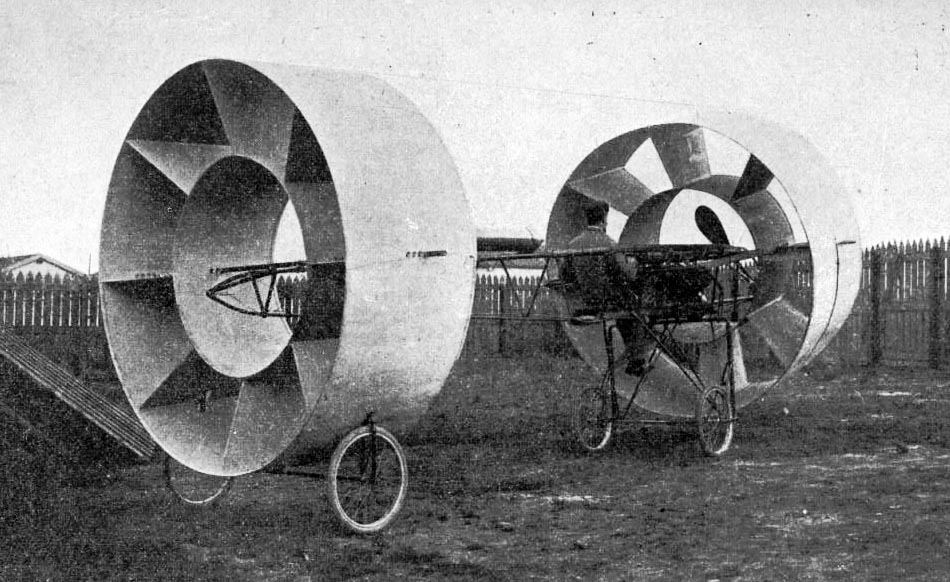

 Givaudan I

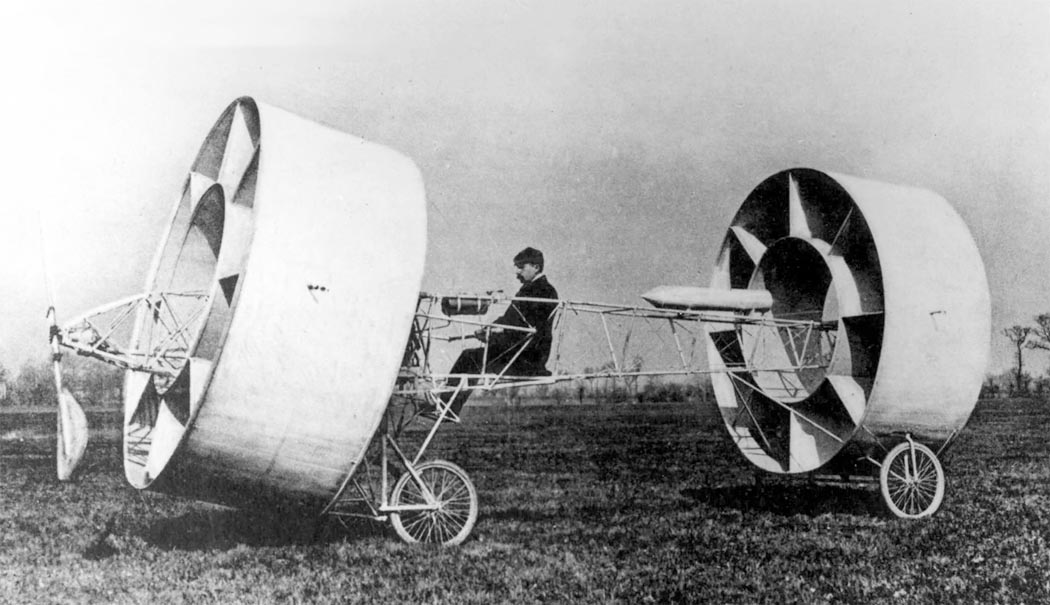

 Givaudan I

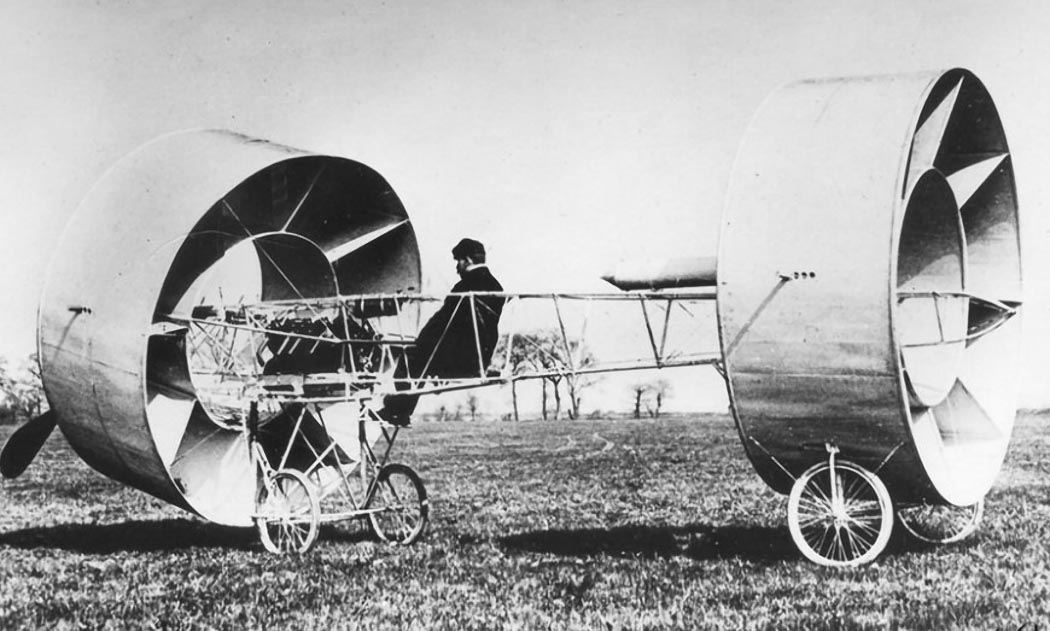

 Givaudan I

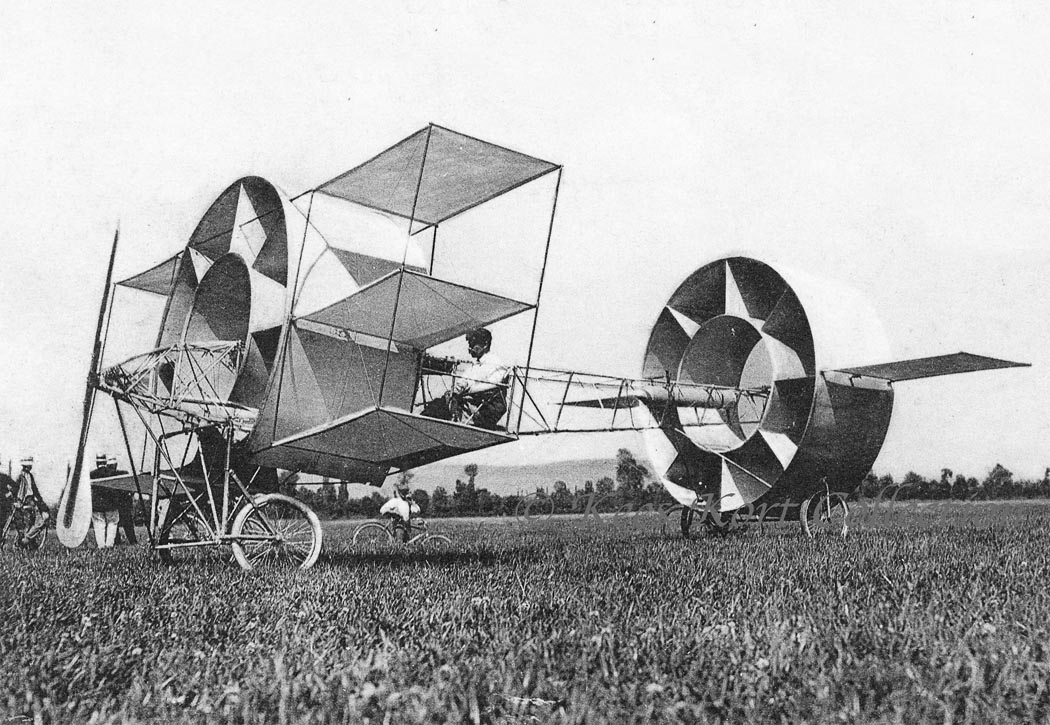

 Givaudan II







Список источников:

Основной аэродром. Кольцевые аэропланы Клода Живодана
Питер Бауэрс. Летательные аппараты нетрадиционных схем
Schiffer. Leonard E. Opdycke. French Aeroplanes Before the Great War
Jane's All The World Aircraft 1913
