   Aerodrome

Разработчик: Langley
Страна: США
Первый полет: 1903
Тип: Легкий самолет
  ЛТХ     Доп. информация



Первым (и, без сомнения, знаменитым) самолетом с крыльями схемы "тандем" стал построенный в 1903 году самолет Aerodrome ("Аэродром"). Профессор Сэмьюэл Пирпойнт Лэнгли (Samuel Pierpont Langley) был выдающимся ученым и секретарем просветительской организации "Смитсон-ский институт", которая финансировала в 1890-х гг. его исследования в области авиации и воздухоплавания. Подход Лэнгли к решению проблемы полета отличался высокой научной систематичностью. Он построил и провел в 1896 г. успешные летные испытания модели (в масштабе 1/4 с силовой установкой на основе парового двигателя) предложенного им проекта самолета "Аэродром". В 1903 году он испытал аналогичную модель с бензиновым двигателем.

По своей конструкции эти модели представляли собой летательные аппараты с тандемными крыльями и крестообразным оперением, расположенным за задним крылом. Крестообразное оперение имело вертикальные и горизонтальные поверхности, расположенные под прямым углом. На самолете Лэнгли (и некоторых других самолетах) все вертикальное оперение устанавливалось на шарнире, относительно которого обеспечивался поворот для выполнения функции либо руля направления, либо руля высоты. Самолет Лэнгли не имел органов управления в канале крена. Устойчивость обеспечивалась за счет использования V-образности крыльев. Было осуществлено несколько прямолинейных полетов на дальность до 1300 м. Для взлета использовалась катапульта.

В 1903 г. Лэнгли построил натурный образец своего самолета "Аэродром". Размах крыла самолета составлял 14,77 м, длина 15,99 м, взлетная масса 340 кг, а площадь крыла 96,75 м2, что обеспечивало получение удельной нагрузки на крыло — 0,17 кг/м2.

Подобрать подходящую силовую установку не удалось, и летчик самолета Чарльз Мэнли спроектировал и построил замечательный для того времени пятицилиндровый радиальный двигатель воздушного охлаждения мощностью 52 л. с. (39,2 кВт) массой 56,2 кг. Двигатель устанавливался поперек фюзеляжа. Выходящие по обе стороны двигателя валы вращали конические шестерни, которые приводили в движение валы с установленными на них воздушными винтами. Вращение винтов осуществлялось в противоположных направлениях для нейтрализации крутящего момента.

Самолет не имел шасси. "Аэродром" должен был катапультироваться с крыши ангара, а затем приводняться на водную поверхность. Первый полет был запланирован на 7 октября 1903 года. В случае успеха "Аэродром" стал бы первым летательным аппаратом тяжелее воздуха с человеком на борту, совершившим управляемый полет с силовой установкой. Однако этого не произошло.

До сих пор не ясно, что же случилось на самом деле в день первого полета. Вероятнее всего, одна из расчалок конструкции зацепилась за катапульту, что привело к падению "Аэродрома" в реку. Повреждения самолета были невелики и он снова был готов к полету 8 декабря.

И вновь произошла неудача по столь же неопределенным причинам. Некоторые члены группы испытателей утверждали, что расчалка снова зацепилась за катапульту, другие же говорили, что заднее крыло разрушилось под воздействием воздушной нагрузки вследствие неправильной установки расчалок и недостаточной прочности. Так или иначе, самолет был разрушен, и Лэнгли прекратил работы по этому проекту.

В 1914 году авиационный промышленник Гленн Кертисс вел свою знаменитую судебную кампанию против братьев Райт, целью которой было доказательство неправильности выдачи им патента на их самолет. В попытках доказать свою правоту Г. Кертисс приводил в качестве примеров все типы летательных аппаратов, созданных до братьев Райт и способных совершать управляемый полет с силовой установкой. В результате этой деятельности Кертисс получил разрешение от Смитсон-ского института восстановить разрушенный самолет Лэнгли "Аэродром".

Кертисс ввел ряд принципиальных изменений в конструкцию крыла и систему расчалок (что впоследствии подверглось острой критике со стороны Орвилла Райта) и установил самолет на поплавки. В процессе этих усовершенствований площадь крыла была уменьшена до 92 м2, а масса самолета увеличена до 530 кг, что привело к увеличению нагрузки на крыло до 0,24 кг/м2. 28 мая 1914 года "Аэродром" выполнил короткий полет (со своими исходными двигателем и винтомоторной группой), но затем Кертисс установил более мощный двигатель V-8 и одиночный винт в носовой части фюзеляжа. На этом самолете он провел исследования тандемных крыльев.

Смитсонский институт затем восстановил "Аэродром", приведя его к тому виду, который самолет имел в 1903 г., и выставил в своей экспозиции, сопроводив надписью, гласящей, что это "первый в мире летательный аппарат тяжелее воздуха, способный выполнять полет с человеком на борту". Это заявление так рассердило Орвилла Райта, что в 1928 г. он отправил свой восстановленный "Флайер" 1903 года не в американский, а в английский авиационный музей. Этот самолет так и находился в Англии до конца второй мировой войны, когда надпись около самолета Лэнгли была изменена и "Флайер" вернулся в Америку.




 ЛТХ:
Модификация   Aerodrome A   Aerodrome 1914
Размах крыла, м   14.77   14.77
Длина самолета,м   15.99   15.99
Высота самолета,м   3.50
Площадь крыла,м2   96.75   92.00
Масса, кг
  пустого самолета
  максимальная взлетная   340   530
Тип двигателя   1 ПД Manly   1 ПД Curtiss OX
Мощность, л.с.   1 х 52   1 х 80
Максимальная скорость, км/ч
Крейсерская скорость, км/ч
Продолжительность полета, ч
Скороподъемность, м/мин
Практический потолок, м
Экипаж, чел   1   1


 Доп. информация :


  Фотографии:

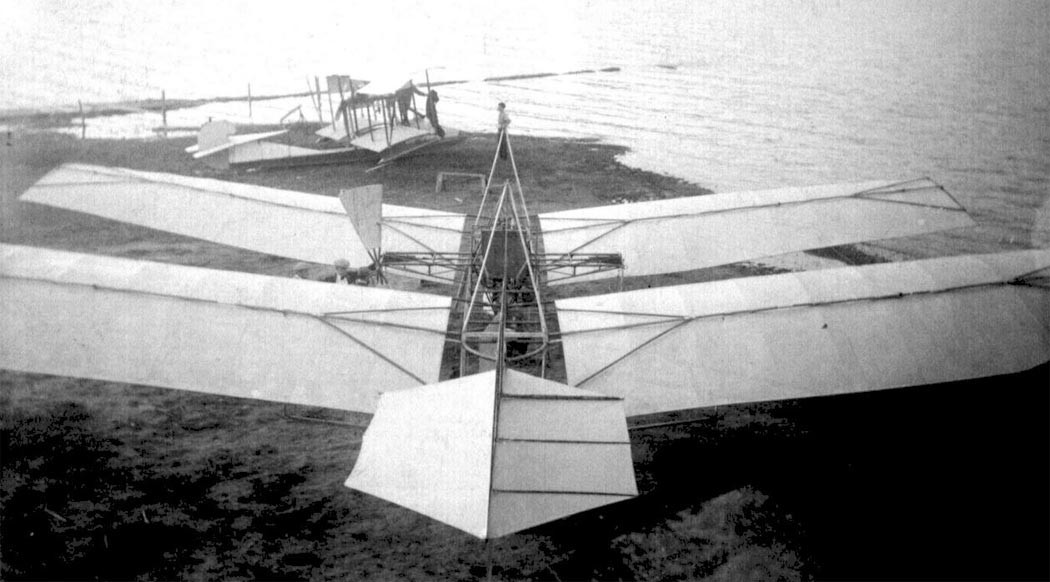

 Aerodrome A

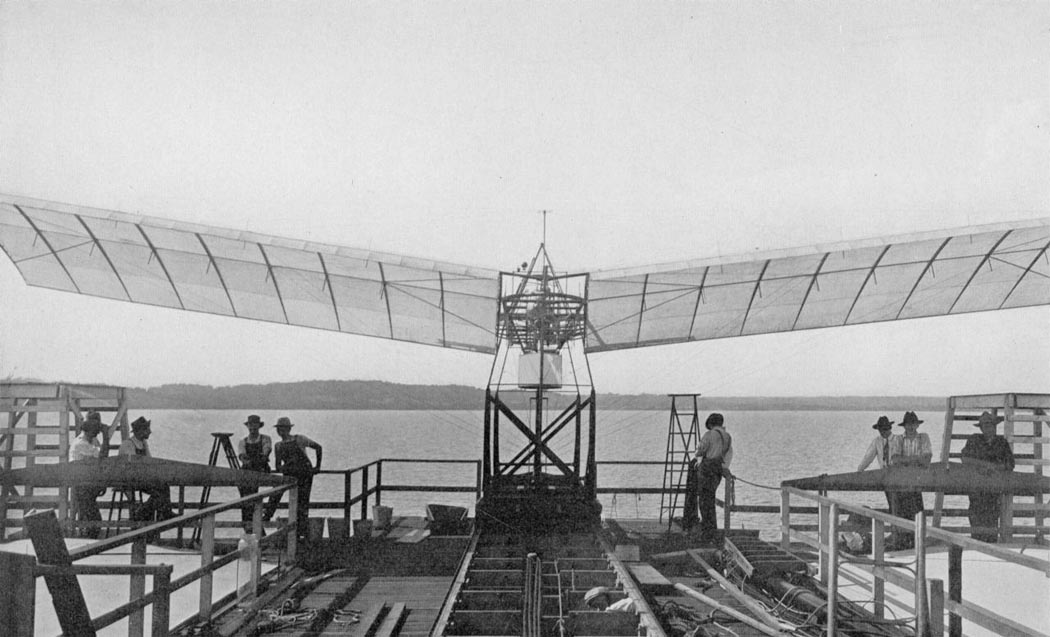

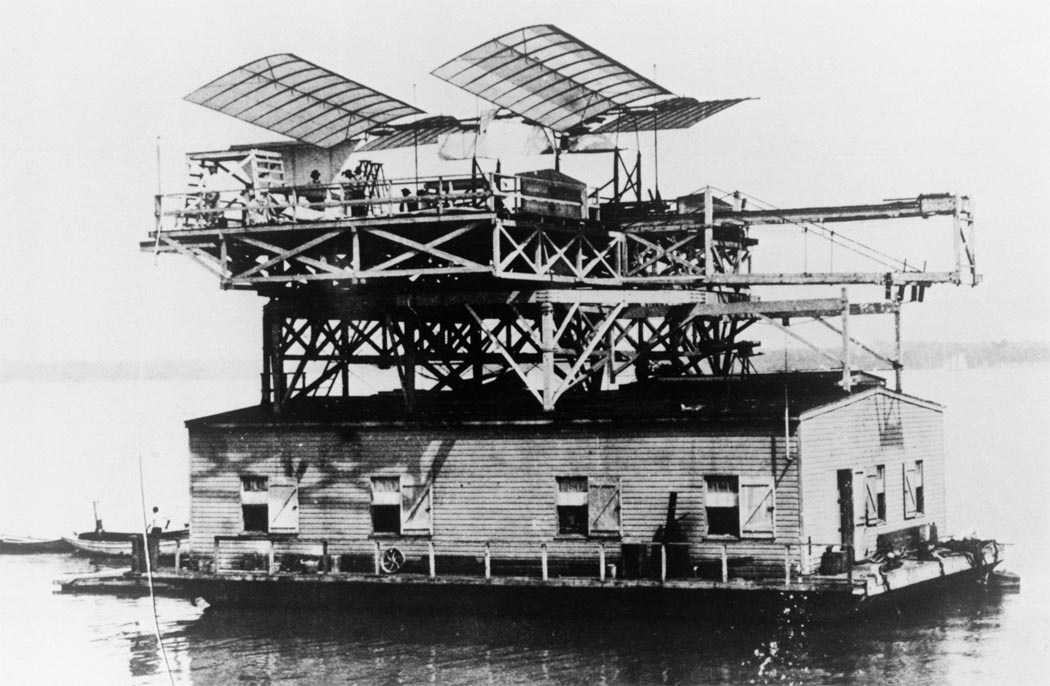

 Aerodrome A на катапульте на реке Потомак
 Aerodrome A перед стартом с катапульты

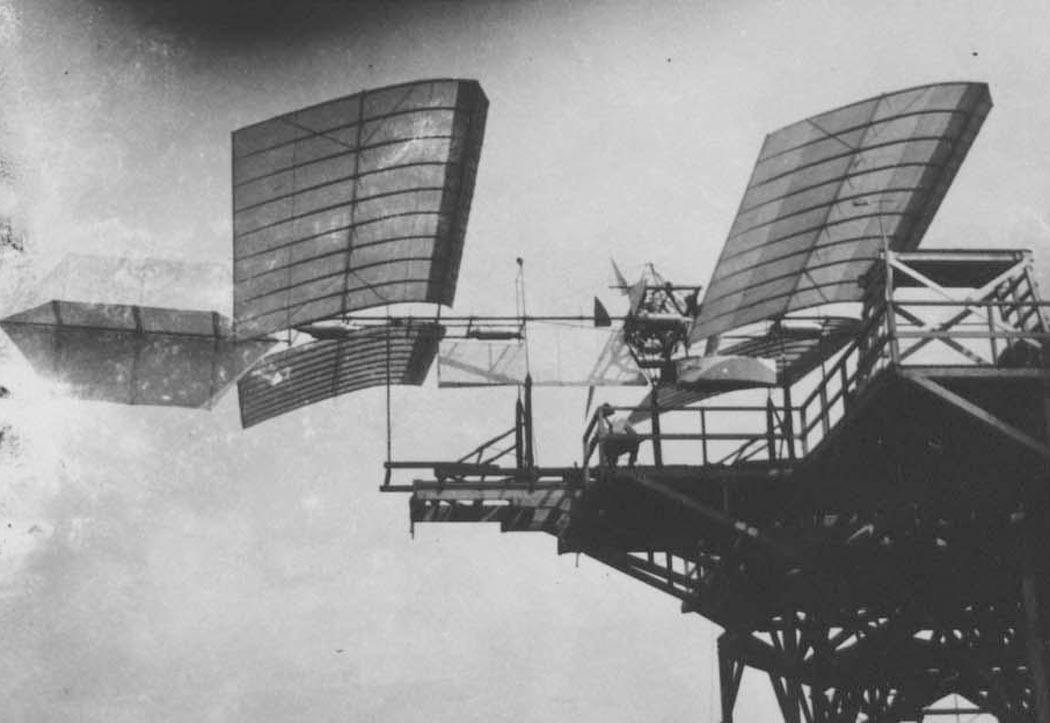

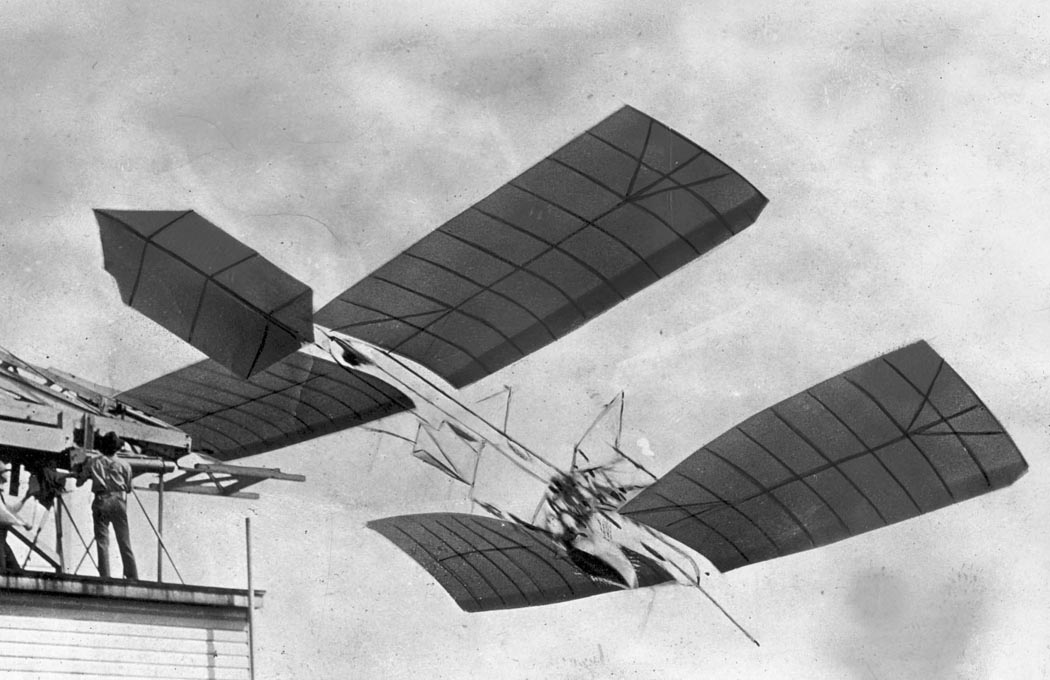

 Aerodrome A взлетает с катапульты

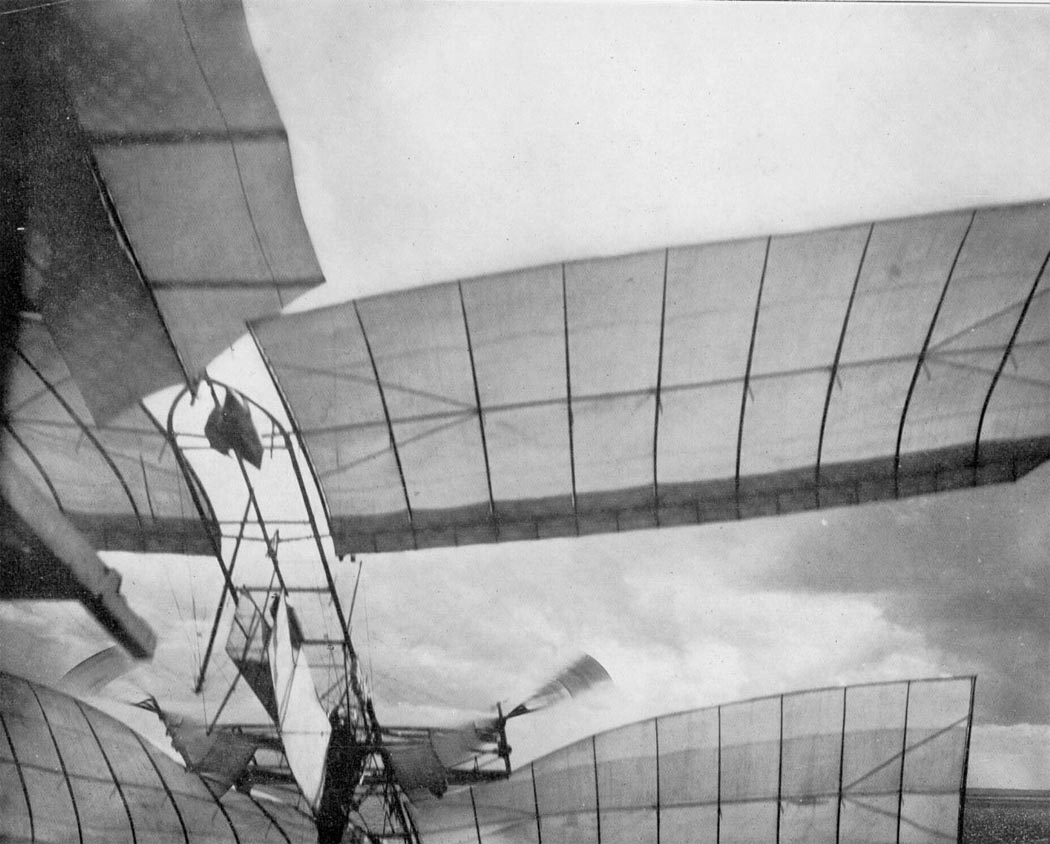

 Aerodrome A
 Aerodrome A

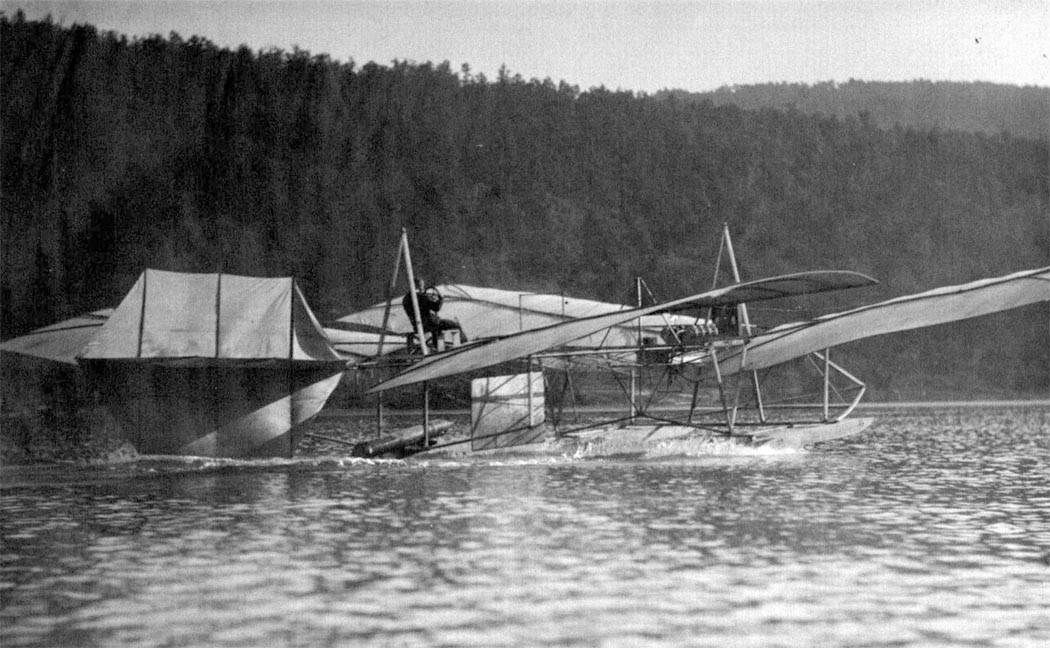

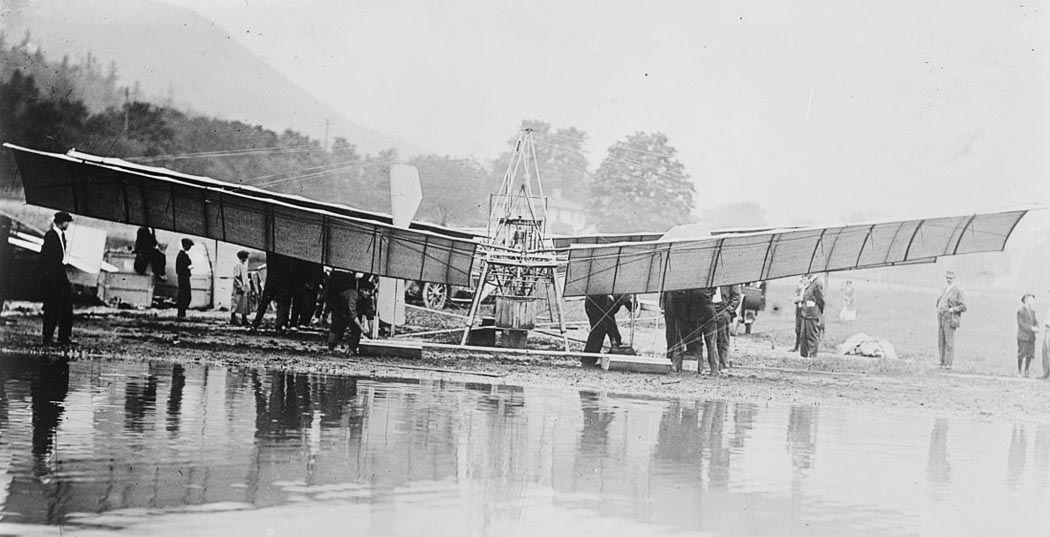

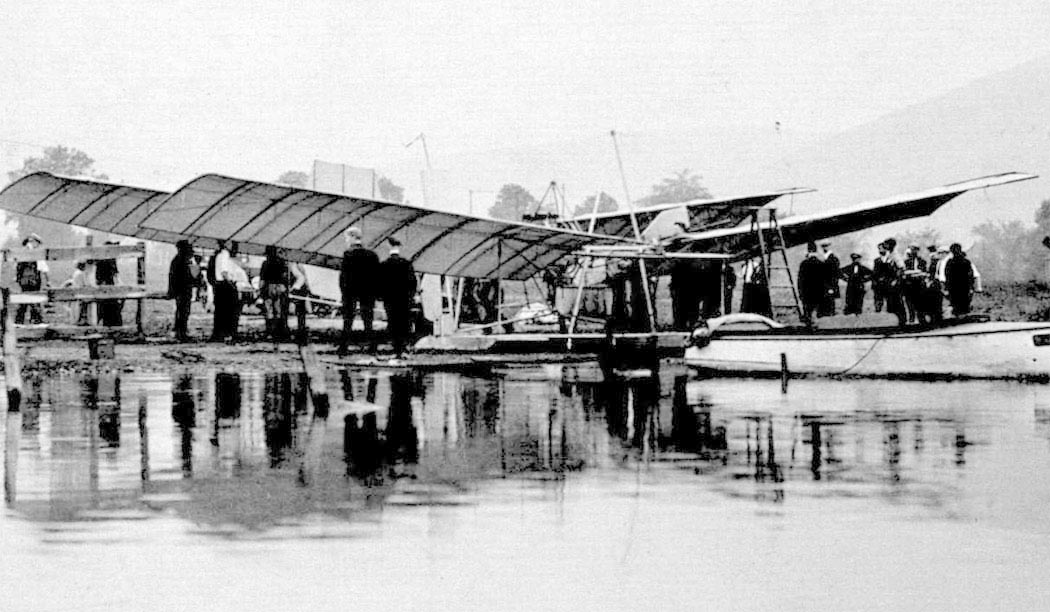

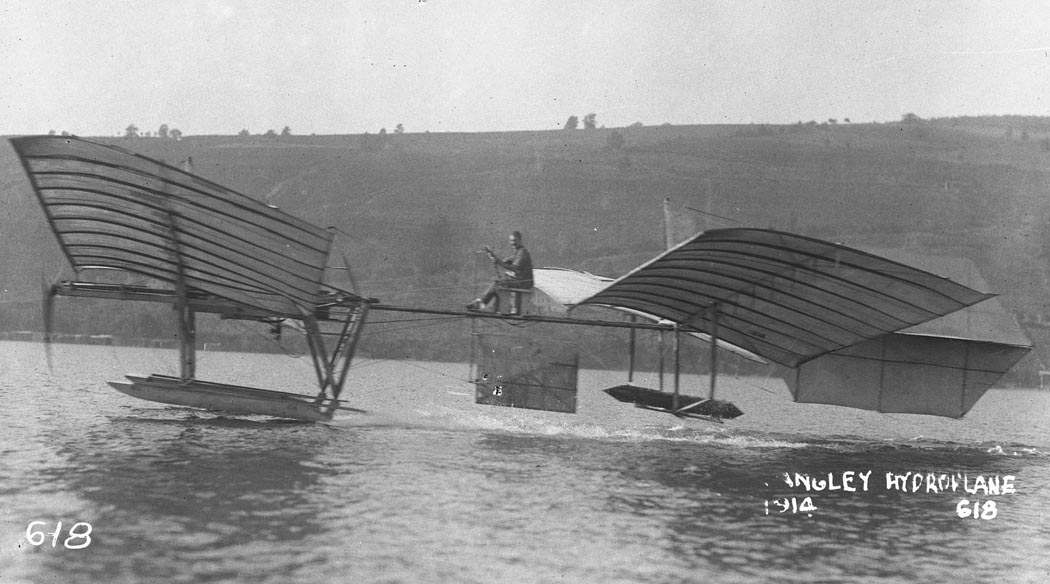

 Aerodrome переделанный в 1914 году в гидросамолет

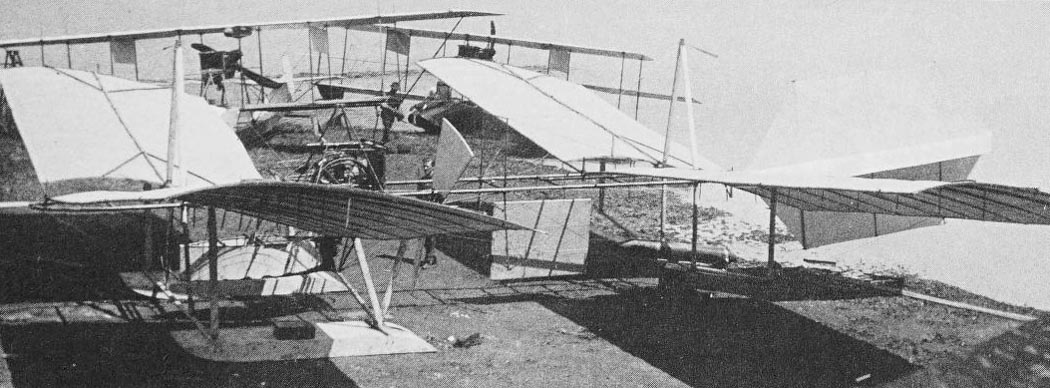

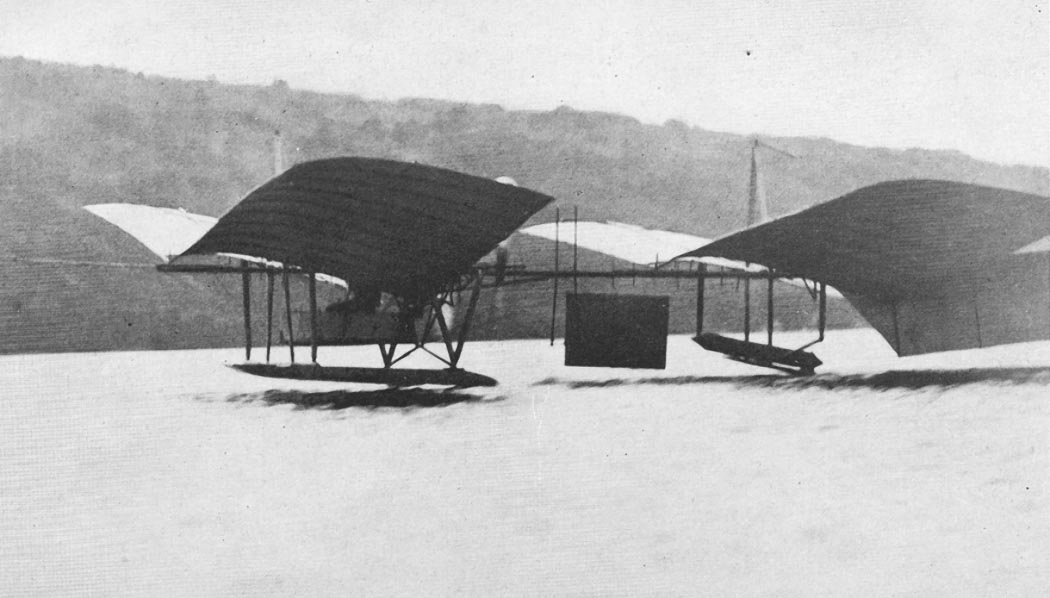

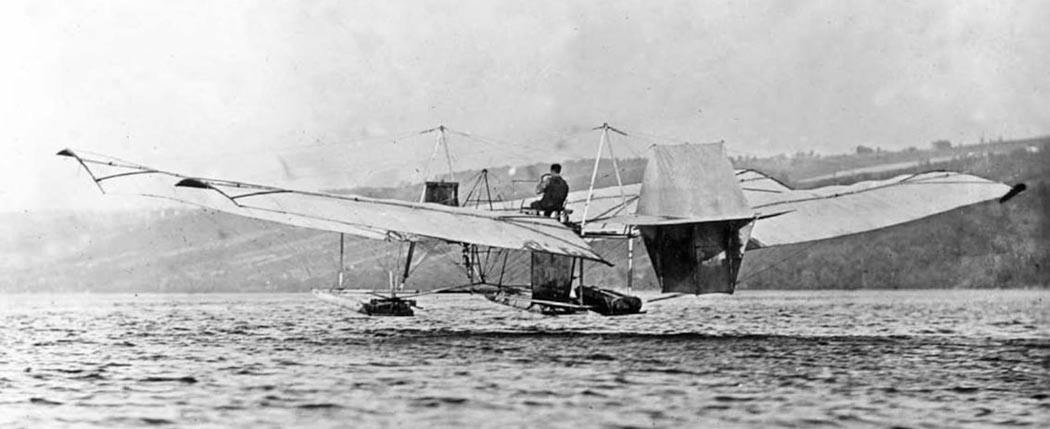

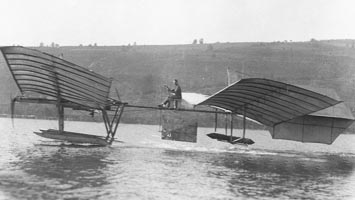

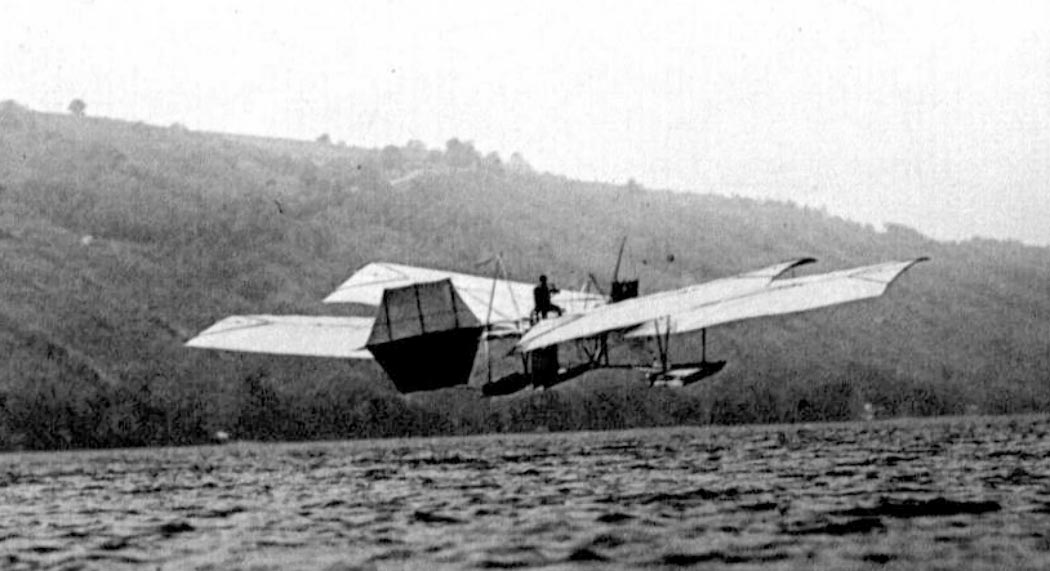

 Aerodrome 1914 года
 Aerodrome 1914 года
 Aerodrome 1914 года
 Aerodrome 1914 года
 Aerodrome 1914 года
 Aerodrome 1914 года
 Aerodrome 1914 года

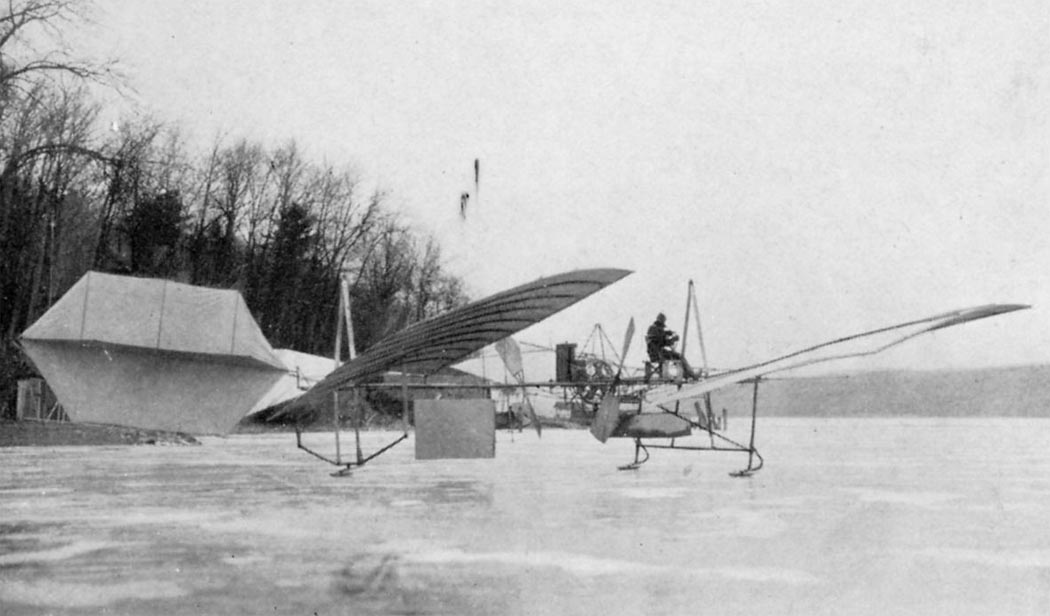

 Aerodrome 1915 года на коньках

  Схемы:

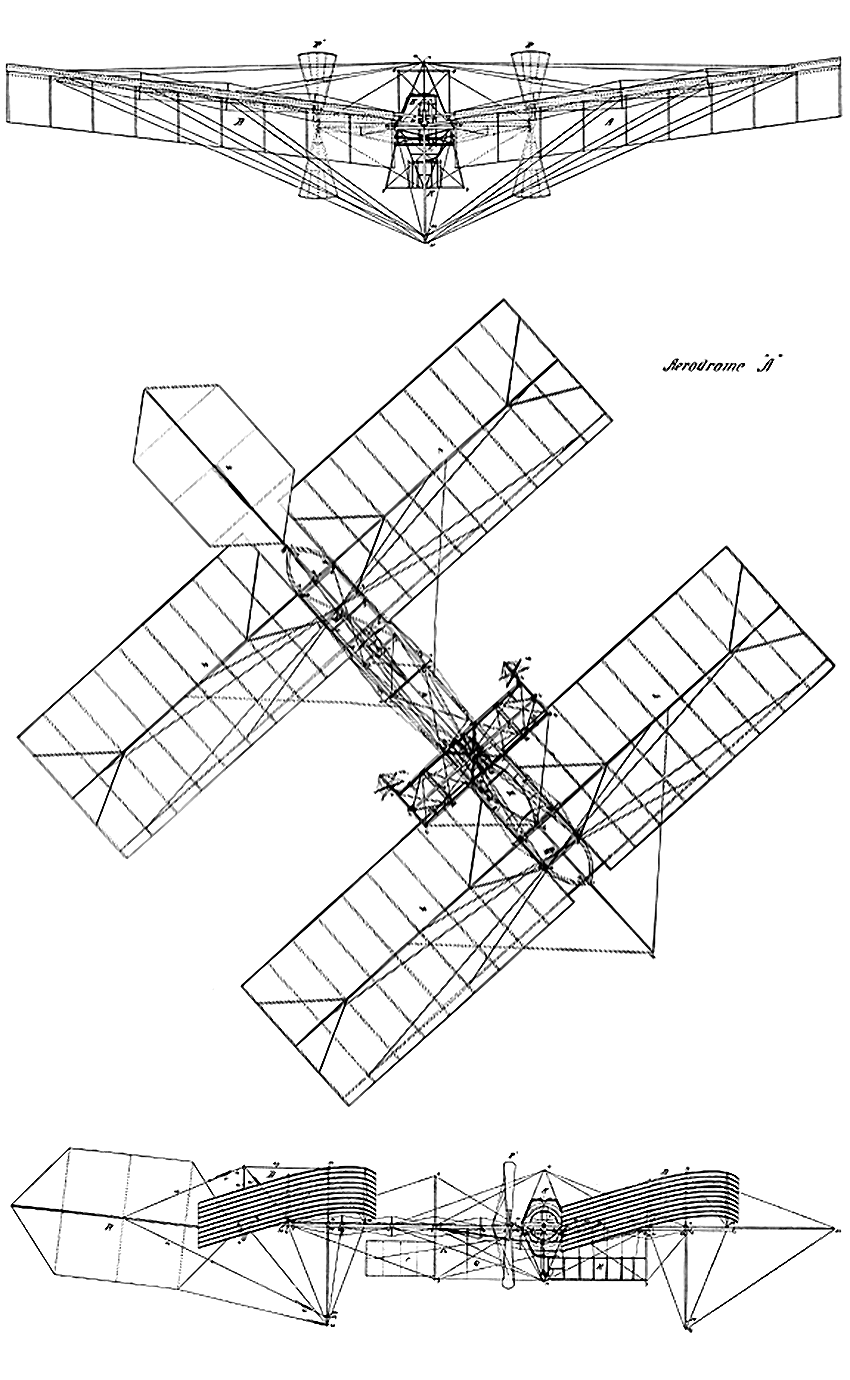

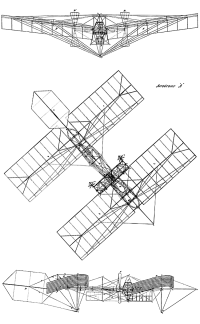

 Aerodrome

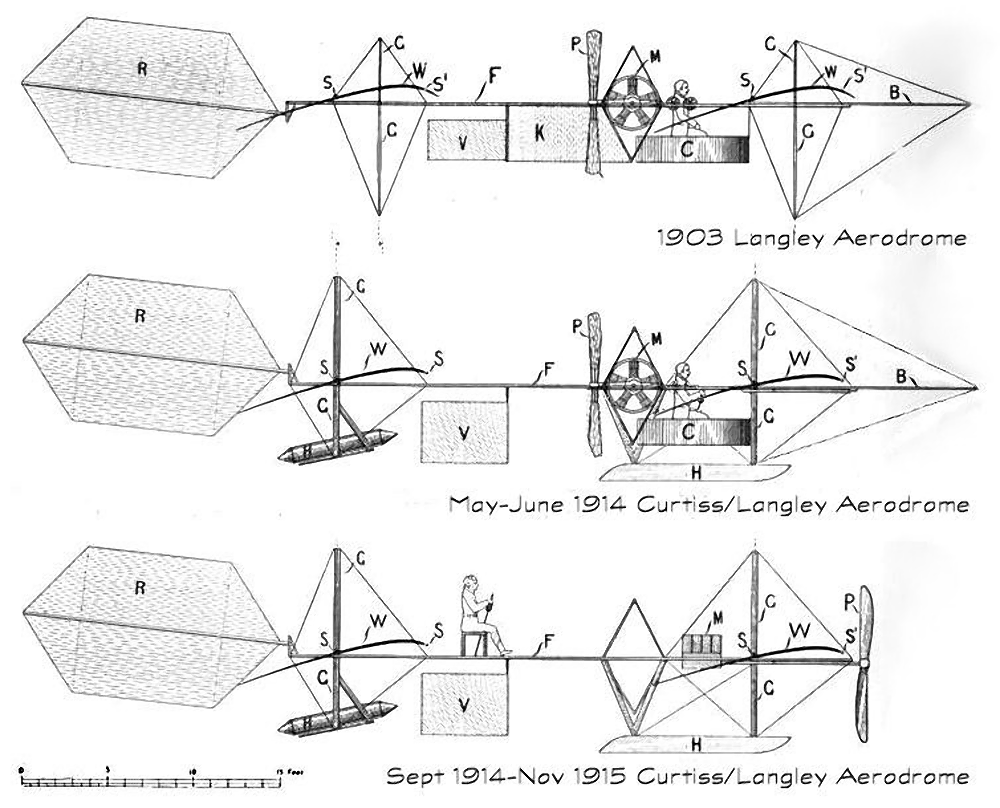

 Эволюция Aerodrome







Список источников:

Питер Бауэрс. Летательные аппараты нетрадиционных схем
The Aviation Historian No.11. Nick Engler. Politically Incorrect
Wright-Brothers.org. Which Leaves Just One Final Question
Airandspace.si.edu. Langley (Samuel P.) Aerodrome
Aerostories.free.fr. Philippe Ballarini. Samuel Langley: from failure to posterity
Flyingmachines.org. Carroll Gray. Langley Large Aerodrome "A"
The Pioneers. Samuel Pierpont Langley (1834-1906)
Richard C, Knott. A Heritage of Wings
Fred E.C. Culick, Spencer Dunmore. On Great White Wings
