главная довоенная авиация гоночные самолеты
   LH-41

Разработчик: Lorraine Hanriot
Страна: Франция
Первый полет: 1930
Тип: Гоночный самолет
  ЛТХ     Доп. информация



Не подлежит сомнению, что компания Hanriot, начиная с истребителя HD 1, специализировалась исключительно на бипланах, а затем перешла на высокопланы и парасоли, соответственно HD 22 и HD 34. Поэтому, когда эта почтенная компания в начале 1930-х годов перешла к производству низкопланов, напоминавших некоторые североамериканские гоночные самолеты, удивление было очень велико.

В своей первой конфигурации самолет для своего времени был впечатляющим, даже не смотря на его радиальный двигатель без капота и неубирающееся шасси (хотя и с раздельными основными стойками). Самолет, разработанный инженером Монлором (Montlaur) для участия в мишленовских гонках и получивший обозначение LH 41 No.01, был полностью окрашен в коричневый (каштановый) цвет. В те годы гонки имели у публики безусловный успех, в которых уже отличили такие известные пилоты как Мишель Детруа (Michel Dctroyat) и капитан Леон Шаль (Léon Challe).

В октябре 1929 года в Карьер-Сюр-Сена (Carrières-sur-Seine) на чертежных досках конструкторского бюро компании Hanriot начали появляться первые контуры L.H.41. Его создание было весьма быстрым, и в конце февраля 1930 года в Бурже Марсель Эглен впервые поднял новую машину в небо. Сначала самолет временно был оснащен семицилиндровым 240-сильным двигателем Lorraine 7 Mb и деревянным двухлопастным винтом Scintilla, с которыми машина показала замечательную скороподъемность. Скорость горизонтального полета также не была маленькой. 8 марта 1930 года L.H.41 был возвращен в Карьер-Сюр-Сена для окончательной доработки, в ходе которой был перенесен маслорадиатор: первоначально он размещался по бортам от фюзеляжа, а затем был перенесен на верхнюю часть фюзеляжа между двигателем и кабиной пилота.

6 мая L.H.41 был доставлен в расположенное в Виллакубле авиационное техническое отделение (Section Technique de l'Aéronautique - STAé) для проведения официальных испытаний. Поведение машины в полете было безупречным, после чего самолет был доставлен на завод в Аржантёе (Argenteuil) для установки окончательного варианта силовой установки - девятицилиндрового 230-сильного двигателя Lorraine 9 Nb, удовлетворявшего регламенту гонок на кубок Мишлен. С этим двигателем были выполнены нескольких регулировочных полетов. Затем 11 и 12 июня в Виллакубле во время официальных испытаний L.H.41 смог развить скорость 249,850 км/ч. На следующей неделе самолет прошел испытания на получение сертификата летной годности, во время которых Эглен смог на машине, двигатель которой - Lorraine 9 Nb - получил кольцо Тауненда, достичь скорости 260 км/ч.

В самом начале имеет смысл рассказать историю конкурса. Первые гонки на кубок Мишлен состоялись в 1908 году, став популярными во всех странах международной авиационной федерации (Fédération Aéronautique Internationale - F.A.I. [ФАИ]). Гонкам был выделены фонды в виде 160000 франков, которые были разделены на восемь ежегодных премий размером в 20000 франков, вручавшихся победителю вместе с кубком, представлявшим собой бронзовую копию предмета искусства стоимостью 10000 франков. На момент участия в гонках пилот должен быть членом того признанного ФАИ авиаклуба, на территории страны которого должно было состояться выступление (во Франции это был авиаклуб Франции l'Aéro-Club de France).

С 1908 по 1910 год кубок вручался пилоту, который в промежуток между восходом и заходом солнца без остановок пролетел над аэродромом по замкнутом кругу наибольшее расстояние. Мы не будем вдаваться в подробности, но 31 декабря 1908 года победителем стал американец Уилбур Райт (Wilbur Wright), который на самолете-биплане Wright-Wright за 2 часа 18 минут 33 секунды со средней скоростью 53,345 км/ч пролетел 123,2 км. Это достижение было осуществлено после вылета с аэродрома Овур (департамент Сарта) (Auvours [Sarthe]), на который в соответствии с регламентом Уилбур совершил посадку.

В 1911 году был принят новый регламент, по которому гонки выполнялись в 1912, 1913 и 1914 годах. Рассказ об истории этих состязаний не входит в планы автора статьи, и мы лишь просто напомним, что во время войны 1914-1918 годов гонки на кубок Мишлен не проводились. В 1921 году гонки были возрождены со вновь измененными правилами. Конечно, эти братские "поединки" ("duels" fraternels) требуют подробного изложения, что, к сожалению, выходит за рамки статьи. Мы рассмотрим те соревнования на кубок Мишлен, в которых принял участие Марсель Эглен в качестве пилота самолетов компании Hanriot.

Третьи уже международные гонки на кубок Мишлен появлись в 1928 году, став преемниками двух предыдущих. На гонку было выделено 120000 франков, разделенные на четыре ежегодные премии в размере 30000 франков каждая. Соревнования должны были проводиться на территории Франции в период между 1 июля 1928 года и 30 июня 1929 года. Победителем должен был стать пилот (единственный член экипажа самолета), показавший наилучшие результаты. Одной из особенностей этой третьей и последней "главы" мишленовских гонок было ограничение мощности двигателя самолета 230 лошадиными силами, в то время как победитель гонок 1926/1927 года (вторые гонки на кубок Мишлен) капитан Шаль летал на SPAD 61, оснащенной 450-сильным двигателем Lorraine (к которому мы через некоторое время возвратимся)! Трасса длиной 2782,200 км включала в себя пятнадцать посадок, а самолеты должны были развивать эксплуатационную скорость не менее 185 км/ч. Старт и финиш гонки должны были быть в Дижоне, промежуточными этапами были Клермон-Ольна (Clermont-Aulnat), Лион, Монпелье, Перпиньян, Тулуза, По, Бордо, Анже, Авор, Тур, Ле-Бурже, Реймс, Нанси и Страсбург. На каждом этапе самолеты участников должны были подвергнуться визуальному осмотру и сразу же стартовать. Из общего времени должна была вычитаться 1 минута, затрачиваемая на данные операции (за исключением промежуточных остановок в Перпиньяне, Анже и ле Бурже, в которых в течение 10 минут производилась дозаправка топливом).

Но вернемся к нашему Lorraine-Hanriot 41 с 230-сильным двигателем. Поскольку L.H.41 получил в STAé сертификат летной годности, то машине был присвоен код гражданской регистрации F-AJTI, нанесенный белой краской на фюзеляж. 24 июня Эглен сопроводил перевозку своего самолета в Дижон. 25 июня плохая погода помешала ему стартовать. На следующий день в 04:00 он вылетел из Дижона и прилетел в Тулузу, показав среднюю скорость 225 км/ч, но во время посадки случайный камень ударил в нижнюю часть правой консоли крыла и достаточно серьезно повредил полотняную обшивку фюзеляжа. После самостоятельно выполненного ремонта Марсель решил вернуться в Дижон. С присущей ему большой энергией, он выполнил перелет Тулуза-Дижон (520 км) без единой посадки со скоростью 230 км/ч.

Весь вечер команда Hanriot была занята восстановлением поврежденного самолета и на следующий день 29 июня 1930 года - за день до окончания гонок - Эглен в 05:19 вылетел из Дижона и прибыл в Клермон-Ольна в 06:14, пройдя 225-километровый участок трассы за 55 минут со средней скоростью 246 км/ч. Мишель Детруа следовал за ним неотступно, но затратил на перелет по этому же участку 58 минут.

После многообещающего начала Эглен во время остановки в По столкнулся с первой проблемой: ему потребовалось 12 минут, чтобы заменить колесо (взлет произошел в 10:24). Тот же инцидент произошел в Анже, приковав машину Эглена к земле на 20 минут (взлет произошел в 12:55). Очевидно, что его средняя скорость уменьшилась, и в попытке наверстать упущенное время Марсель так "подстегнул" L.H.41, что 228 километров, отделяющие Тур от Бурже, были пройдены со скоростью 240 км/ч. В Париж он прилетел в 15:42, и общая средняя скорость на всей пройденной от Дижона трассе составила 202,5 км/ч, что давало ему преимущество в 30 минут по сравнению его непосредственным конкурентом Мишелем Детруа. После короткой заправки (9 минут) Эглен в 15:51 вылетел из Бурже в следующий контрольный пункт - Реймс. Для опытного пилота, безусловно верившего в свой самолет и его мотор Lorraine 9 Nb, 128 километров перелета Реймс-Дижон были детской игрой.

Победа Марселя Эглена в мишленовской гонке 1929/1930 годов становилась все более и более вероятной. Увы, судьба распорядилась иначе...

Следует сказать, что помимо Мишеля Детруа в участие в этом авиационном "Tour de France" были вовлечены еще два известных летчика: Пайяр (Paillard) на Bernard-SAB S.72 No.1 (F-AJTH) с 230-сильным двигателем GR Titan и Шаль на NiD 48 bis No.1 (F-AJTC). Но Пайяр вынужден был приземлиться недалеко от Лиона из-за проблем со смазкой. Шаль же вообще не мог даже принять участие в гонке: его NiD 48 bis был оснащен двигателем Lorraine Algol, который развивал 300 л.с. вместо установленных регламентом 230. Кроме того Шаль был ранен во время испытательного полета до того как на самолет был установлен 230-сильный семицилиндровый Lorraine Mizar.

Марсель Эглен появился в районе Реймса в 16:20. Поскольку Эглен должен был выполнить контрольную посадку, он решил сделать это "резко", чтобы потом сходу взлететь. Но трава, высота которой была едва заметна сверху, привела к катастрофе. В 16:24 эта очень густая трава вошла в соприкосновение с крылом и шасси. В попытке выровнять машину, нос которой уже стал заваливаться вниз, пилот потянул ручку на себя, но скорость самолета была явно недостаточной. L.H.41 подскочил и, перевернувшись, ударился о поверхность. Чтобы избежать возгорания Марсель выключил зажигание и перекрыл подачу топлива.

Оказавшись под фюзеляжем, Эглен, чья голова была зажата между кабиной и земле, находился в бессознательном полузадушенном состоянии. Эглен был перевезен в гражданскую больницу Рейма, доктор которой диагностировал начало асфиксии, вывих руки и небольшое смятие позвонков. К большому счастью Марсель довольно быстро пришел в сознание, а его восстановление проходило в наилучших условиях и заняло две недели, не вызвав никаких осложнений.

В ходе осмотра было обнаружено, что трава внутри размеченной зоны имела высоту порядка полутора метров, что делало данную территорию непригодной для выполнения взлетно-посадочных операций. Меньшее, что мы можем сказать, что обслуживание окраин аэродромов в то время как-то... упускалось из виду.

Теперь в связи с парой причин необходимо рассказать о "птице" ("La Volaille"). Во-первых, это был самый лучший механик компании Hanriot, ставший личным механиком Марселя Эглена и сопровождавший пилота во всех его приключениях. Во-вторых, он присутствовал в Реймсе во время катастрофичной посадки.

Его настоящее имя - Поль Жибер (Paul Gibert). Жибер родился 9 августа 1896 года и в 1915 году поступил на службу в ВВС, в феврале 1916 года оказался в компании Hanriot, в которой этот матерый волк получил прозвище "птица" просто потому, что его семейным бизнесом была продажа птиц на заднем дворе!

Хотя это и неофициальная информация, но, тем не менее, история, рассказанная самими Полем Жибером, заслуживает права быть услышанной. Посадочная площадка в Реймсе представляла собой прямоугольник в траве с размерами 1200 на 850 метров. "Птица" уже был на месте, чтобы сообщить своему "патрону" (голосом и жестами), что он должен избегать расположенной на краю аэродрома неочищенной от кустарников и травы части, в которой трава переплеталась с ежевикой. Эглен считая, что Жибер, напротив, дает ему зеленый свет, пошел на посадку, ну остальное уже стало историей... С солдатом базы "птица" бросился к Эглену и сделал все необходимое, чтобы извлечь пилота из этого очень плохого положения. Военный, воспользовавшись своим штыком, разорвал ткань фюзеляжа и двум спасателям удалось освободить Эглена.

Похоже, что позднее Société Générale d'Aéronautique (SGA) решительно протестовало против "уничтожения принадлежавшего ей имущества".

В документации SGA, предоставленной в наше распоряжение дочерью Марселя Эглена, мы ничего не нашли об этом. Не исключено, что "гнев" в той или иной мере был симулирован SGA, пытавшейся надавить на страховые компании с целью возмещения "ущерба" (что компании делать явно не хотели)! Выпад против государства, связанный с "солдатским штыком" мог быть решением последней инстанции.

Закончить этот эпизод хочется напоминанием, что на момент аварии средняя скорость Эглена с учетом потери 21 минуты на смену колес составляла 204,3 км/ч, в то время как средняя скорость победителя гонки Мишеля Детруа составила 199,980 км/ч. Можно еще добавить разгон Lorraine 9 Nb (увеличение по сравнению с нормальным числа оборотов в минуту на 150) был произведен без каких-либо повреждений. Двигатель был утвержден в конце мая 1930 года, а 11 июня с этим мотором был совершен первый полет. Представленный как само совершенство, во время испытаний двигатель подтвердил свои качества и почти без подготовки принял участие в мишленовских гонках - представлявших для двигателей смертельную опасность...

После аварии, в которой Lorraine 9 Nb не пострадал, машина была возвращена в Аржантёй, где мотор был демонтирован. В ходе обследования было установлено, что детали двигателя не имели и признаков износа. Также следует сказать, что помимо прекрасного двигателя самолет оснащался очень эффективным металлическим винтом компании Levasseur.

В конечном итоге в отсутствии соперников Мишель Детруа был объявлен победителем... "Они отправились в путь втроем, но по иронии судьбы в порт вернулся только один"!

Команда Lorraine-Hanriot была убеждена в победе на следующих мишленовских гонках и потому сразу же приступила к работам над новым планером самолета, получившего обозначение L.H.41-2. Учитывая неудачу в Реймсе, в новый самолет планировалось внести улучшения, которые отличали бы его от несчастного предшественника. Во-первых, было упрощено и рационализировано шасси, чтобы свести к минимуму проблемы при посадке на травянистые аэродромы. Во-вторых, 230-сильный двигатель Lorraine Algol Junior был сохранен на самолете, но вместо кольца Тауненда был установлен глубокий капот NACA, а в качестве винта был выбран металлический винт Ratier. В-третьих, система тросовых расчалок была удалена, и управление рулем направления было перепроектировано. И, наконец, профилируемая кабина пилота была защищена жесткими арками.

Первый полет L.H.41-2 состоялся в начале второго квартала 1931 года (в те годы специализированные издания не придавали большого значения данной дате и, кроме того, по соображениям "секретности и недоверия" по отношению к другим авиапроизводителям компании проявляли большую осторожность в распространении сведений о прототипах и их испытаниях). Не вызывает сомнений то, что в мае новая машина получила временный сертификат летной годности No.2208 вместе с номером гражданской регистрации F-ALMF. Следует отметить, что постоянный сертификат летной годности был получен в феврале 1932 года! Как мы уже не раз убеждались администрация "поспешала не торопясь..."

Регламент гонок этого года был примерно тем же, что и в предыдущем году; отличиями было то, что контрольная посадка из Страсбурга была перенесена в Люксёй (Luxeuil), а средняя минимальная скорость была установлена в 199,700 км/ч. 29 июня 1931 года 05:55 и 30 сек. Марсель Эглен вылетел на своем L.H.41.2 из Дижона, взяв курс на Лонвик (Longvic). Он взлетел первым из участников гонки, и поэтому Марсель поневоле принял участие в "гонке на время" ("contre la montre"). Эглен приземлился в Ольна в 06:48, пролетев 221 километр за 52 минуты 30 секунд. Избавим уважаемых читателей от указания времени каждой остановки, сохраняя эти данные доступными для тех, кто интересуется этим вопросом. Достаточно сказать, что наш пилот прибыл в Лонвик в тот же день в 17:32:51.

За 11 часов 37 минут 21 секунду, включавшие в себя время на заправку и контрольные посадки, Эглен пролетел 2632 километра со средней скоростью 226,450 км/ч. Следует отметить, что сам Марсель Эглен планировал на полет затратить 11 часов 34 минуты... Браво, пилот!

Эглен занял первое место, тогда как второе досталось немного отставшему от него капитану Шалю на Dewoitine D.274 (номер гражданской регистрации F-AHAZ). Третьим был Мишель Детруа на Morane MS 234.2 (номер гражданской регистрации F-AJTP) - одном из множества двухместных учебных, туристических, военных, гражданских самолетов и самолетов повышения квалификации, которые в межвоенный период были изготовлены компанией Morane.

Эти соревнования были четвертыми и последними в третьих международных гонках на кубок Мишлен за все 18 лет из существования. Только два пилота приняли в них участие: Эглен и Детруа. К большому сожалению, Мишель Детруа после неудачной попытки на первом этапе (Реймс) не мог принять участия, ожидая более серьезные повреждения у своего одноместного MS 234. Таким образом, Марсель Эглен остался на трассе один.

Но теперь рассмотрим машину, которая должна была принять участие в последних мишленовских гонках.

После победы в предыдущих гонках L.H.41.2 был, как говорится "обследован и улучшен". Сначала была увеличена емкость топливных баков на дополнительные 50 литров, доведя, таким образом, общий запас топлива до 400 литров. Данное решение позволило бы избежать посадки на заправку и тем самым сэкономить 5 минут. Затем был установлен очень плотно прилегающий капот NACA с отсутствующими дефлекторами и улучшенным охлаждением двигателя. Если на L.H.41.2 образца 1931 года Lorraine 9 Nb работал на 1860 об/мин, то в этом варианте он был разогнан до 1930 об/мин, что дало дополнительный десяток лошадиных сил. Винт Ratier был заменен металлическим Levasseur, который лучше подходил к увеличенной мощности новой силовой установки. По результатам доработок, увеличивших максимальную скорость на 30 км/ч (с 265 км/ч до 295 км/ч), самолету, который был полностью перекрашен, было присвоено новое обозначение L.H.42.

L.H.42, сохранивший номер гражданской регистрации F-ALMF, был готов к началу августа 1932 года, и 12 числа этого месяца в 06:26 Марсель Эглен стартовал. В гонках этого года необходимо было выполнить полет в виде четырех 500-километровых кругов по трассе Этамп - Тур - Шатору - Мев-сюр-Луар (департамент Ньевр) - Этамп; планировавшийся первоначально участок трассы Ле-Бурже - Тулуза – Ле-Бурже по неизвестным причинам был исключен. Марсель, вновь принявший участие в "гонке на время", планировал затратить на преодоление трассы 10 часов 18 минут, что давало среднюю скорость 255,600 км/ч. Как обычно, это было близко к реальности: он затратил 10 часов 20 минут, что дало среднюю скорость 254,360 км/ч. Следует отметить, что в те годы средняя скорость гонок была названа "коммерческой скоростью в час".

Марсель выиграл гонки, превысив свое собственное достижение на 28 км/ч. Он подтверждал, что, несмотря на плохую погоду на востоке, регулярно вносившую свои коррективы, полет был большой честью как для него, так и для его самолета.

Зная о хороших летных характеристиках своего F-ALMF, Эглен предложил установить мировой рекорд скорости на трассе длиной 500 километров с грузом 500 кг. Совместно с инженерами Hanriot и Lorraine он легко изменил свой L.H.42, заменив бак обязательным балластом весом 500 кг. После этого Марсель Эглен отправился в Этамп, откуда 31 августа 1932 года он вылетел в 6 часов 19 минут 44 секунды, начав полет по маршруту, отмеченному городами Тур, Шатору и Шарите-сюр-Луар. Вероятнее всего Эглен планировал побить рекорд, установленный 2 июня Массоти (Massotie). Увы, но судьба распорядилась иначе...

Когда Марсель Эглен вылетел из Этампа небо было ясным, но когда спустя менее чем два часа он возвращался в эту местность, он обнаружил, что стоял густой туман. Комиссары, ответственные за хронометраж, услышали шум пролетавшего над ними самолета, но не смогли его различить. Эглен решил вернуться в Тур, где он обнаружил густой туман. На подходе к городу у Эглена закончилось топливо, и он решил выпрыгнуть с парашютом, поскольку окрестности представляли собой сплошные виноградники, полные виноградных лоз, свай и столбов и категорически не подходили для посадки самолета. Когда Эглен раскрыл свой парашют Ors, толчок привел к "раскрытию" браслета его хронометра, пропавшего в неизвестном направлении! Наша красивая птица L.H.42 продолжила свой путь без пилота и, в конечном итоге, разбилась неподалеку от Шато-дю-Луар (департамент Сарта) после 55 часов общего полетного времени! Все пошло насмарку из-за этого ужасного тумана...

Когда возвращавшийся Марсель Эглен пролетал над Этампом, он, хотя не был замечен с земли, тем не менее, установил “неофициальный” рекорд, развив скорость 285 км/ч. Следует сказать, что Blériot-SPAD S.91 Массоти на дистанции 500 километров показал скорость 308,779 км/ч, причем его самолет не нес груз и был оснащен 500-сильным двигателем! В то время мировой рекорд скорости на дальности 500 км с нагрузкой в 500 кг принадлежал чехословацкому пилоту Калла (Kalla), развившему на Letov S.516 скорость 276,375 км/ч.

Описание L.H.41.1

L.H.41 No.01 был монопланом с нижним расположением крыла без поперечного V и стреловидности. Крыло состояло из трех элементов: центроплана прямоугольной в виде сверху формы и шириной 3 метра и двух консолей трапециевидной формы с закругленными законцовками. Профиль, разработанный компанией Société Lorraine-Hanriot, обладал высоким коэффициентом подъёмной силы. У центроплана его толщина составляла 30 см и постепенно уменьшалась к законцовкам.

Крыло оснащалось элеронами и триммерами. Элероны не имели весовой компенсации и снабжались дифференциальными тросами управления. Небольшие удлиненные триммеры, имевшие длину 0,5 метра и глубину 0,2 метра, были предназначены для компенсации крутящего момента двигателя. Основу силового набора крыла составляли три коробчатых лонжерона. Каждый лонжерон был разделен на три компонента, которые соединялись между собой при помощи шаровых шарниров. Соединения были гибкими, что создавало отличную устойчивость к крутящему моменту. Основные и вспомогательные нервюры, усиленные стрингерами, связывались с лонжеронами в единое целое. В качестве обшивки крыла использовалась установленная на небольшие стрингеры березовая фанера переменной толщины. Элероны и триммеры были деревянными, и каждый из них образовывал небольшой кессон.

Миделевое сечение фюзеляжа было рассчитано в соответствии с выбранной силовой установкой и, таким образом, кабина пилота имела большую площадь, чем кабины других гоночных самолетов, бывшие, как правило, довольно "узкими". Четырехугольный каркас состоял из лонжеронов, вертикальных стоек и поперечин, выполненных из обработанной на фрезерном станке ели. Элементы каркаса были жестко расчалены вплоть до кабины пилота; позади кабины пролеты были перекрещены стальной высокопрочной проволокой. Легкие парные гладкие обтекатели в передней части фюзеляжа покрывались листами дюралюминия, тогда как задняя часть фюзеляжа (начиная с подзаголовника пилота) покрывалась полотном. Фюзеляж соединялся с крылом четырьмя соединительными деталями, изготовленными из легких сплавов.

Конструкция хвостового оперения была идентична крылу, и, таким образом, оно также имело фанерную обшивку. Неподвижные свободнонесущие элементы - киль и стабилизатор - были прикреплены к хвостовой части фюзеляжа. Подвижные части - рули высоты и направления - крепились к задним кромкам соответственно стабилизатора и киля и несли небольшие триммеры типа Флеттнер, которые в выбранном положении сводили усталость пилота к минимуму. Руль высоты управлялся при помощи шарикоподшипников и было жестким, тогда как управление рулём направления выполнялось при помощи тросов.

Силовая установка - первоначально L.H.41 No.01 оснащался семицилиндровым 240-сильным двигателем, а затем девятицилиндровым 230-сильным двигателем Lorraine 9 Nb. Двигатель крепился к моторной раме, изготавливавшейся в виде усеченного конуса. В свою очередь моторама крепилась к носовой части фюзеляжа при помощи петель. Первоначально двигатель не имел капота и лишь перед гонками на кубок Мишлен мотор Lorraine 9 Nb получил кольцо Тауненда. Первоначально устанавливался винт компании Scintilla, который позднее был сменен на двухлопастный пропеллер фиксированного шага компании Levasseur.

Основные стойки шасси не были связаны между собой и имели колею шириной 2,61 м. Каждая из основных стоек состояла из коленчатой оси из нержавеющей стали, которая была связана с центропланом крыла при помощи опор. Стойки шасси, имевшие резиновые амортизаторы, также оснащались масляно-пневматическими амортизаторами конструкции Hanriot (и Messier). Колеса основных стоек изготавливались компанией Palmer и оснащались пневматическими тормозами. Подрессоривание хвостового костыля размещалось во втулке в хвостовой части фюзеляжа.





 ЛТХ:
Модификация   LH-41.2
Размах крыла, м   10.20
Длина, м   7.00
Высота, м   3.00
Площадь крыла, м2   14.00
Масса, кг
  пустого самолета   935
  нормальная взлетная   1460
Тип двигателя   1 ПД Lorraine 9Nb Algol Junior
Мощность, л.с.   1 х 230
Максимальная скорость, км/ч   297
Практическая дальность, км
Скороподъемность, м/мин   375
Практический потолок, м   7000
Экипаж, чел   1


 Доп. информация :


  Фотографии:

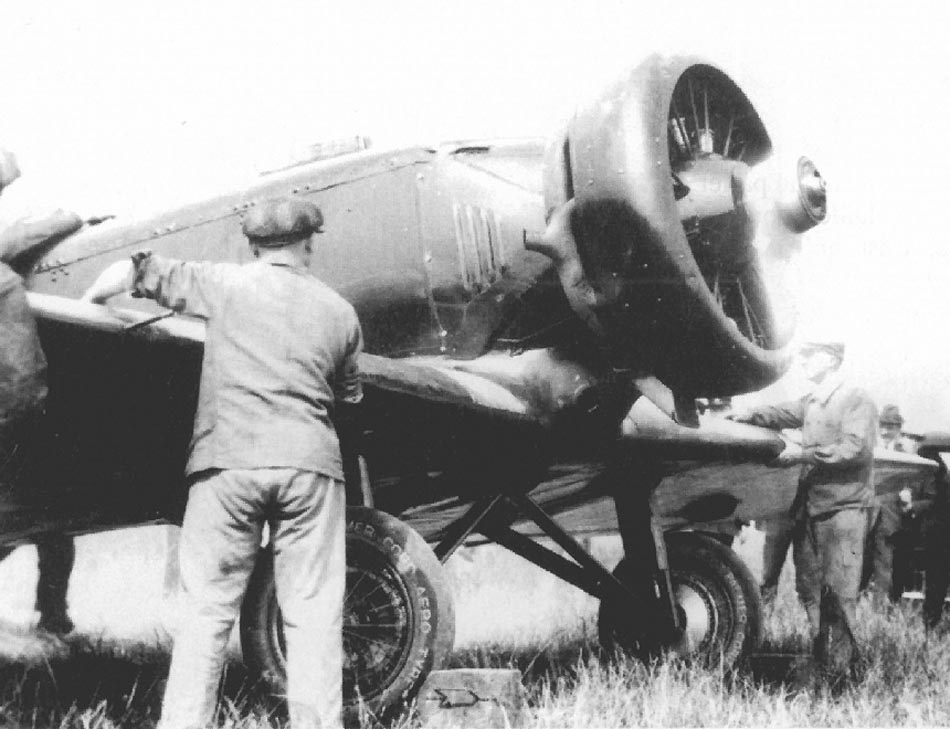

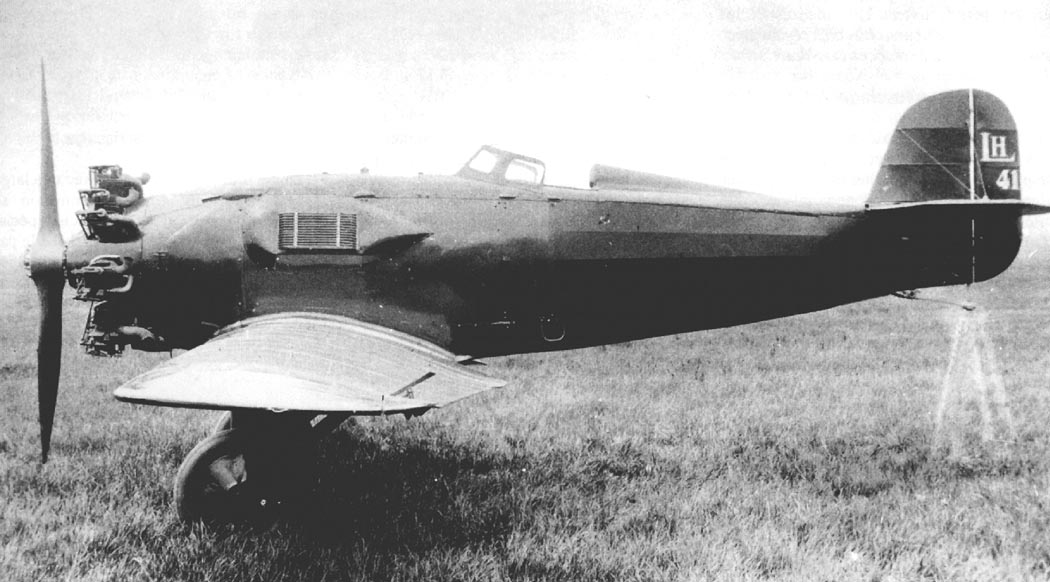

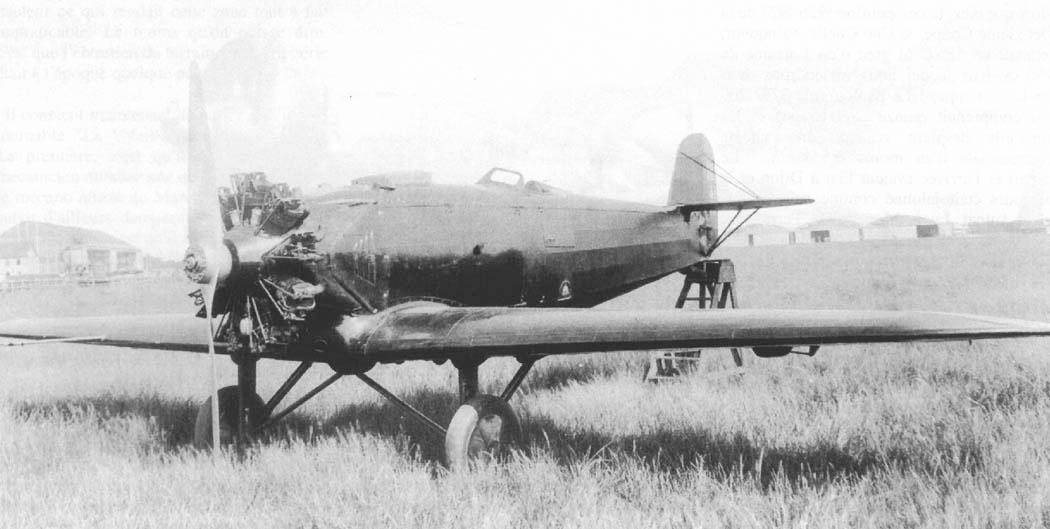

 LH-41.1

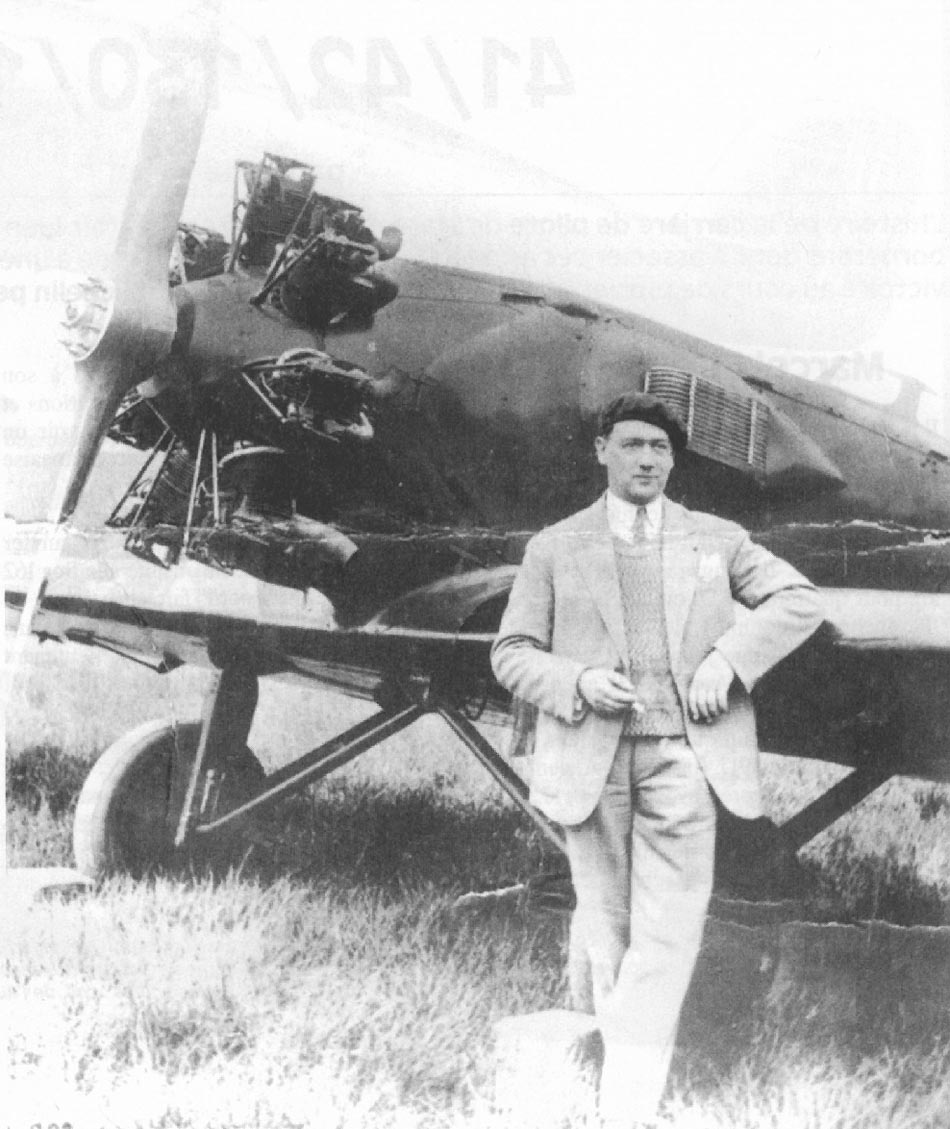

 LH-41.1

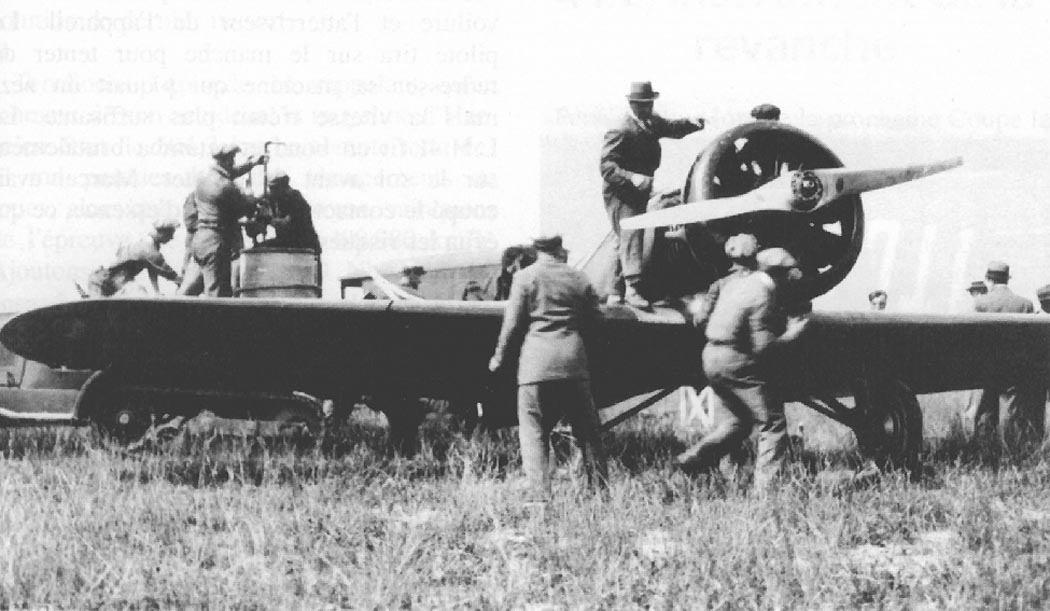

 LH-41.1
 LH-41.1
 LH-41.1

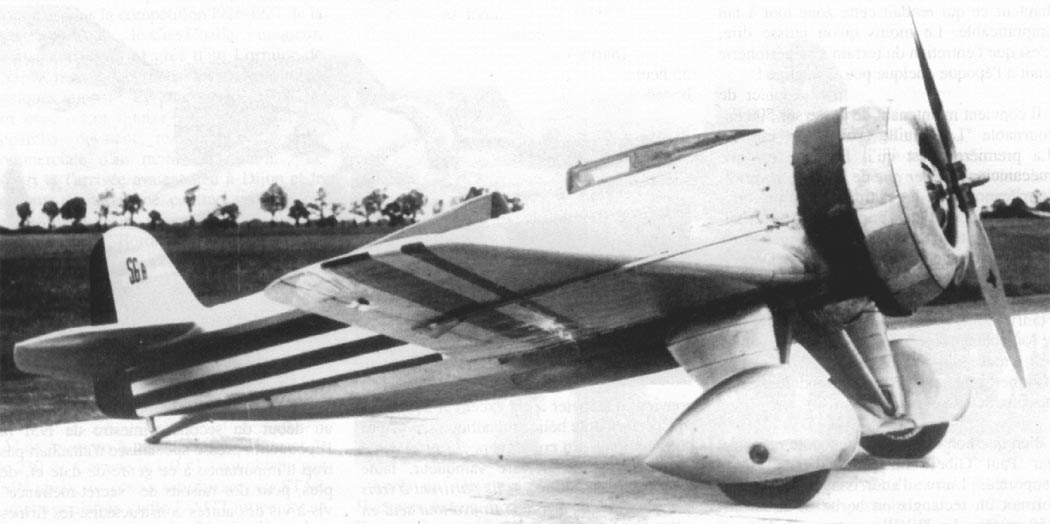

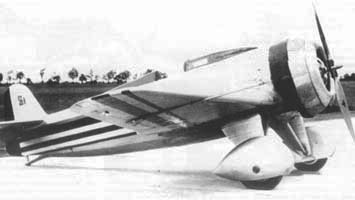

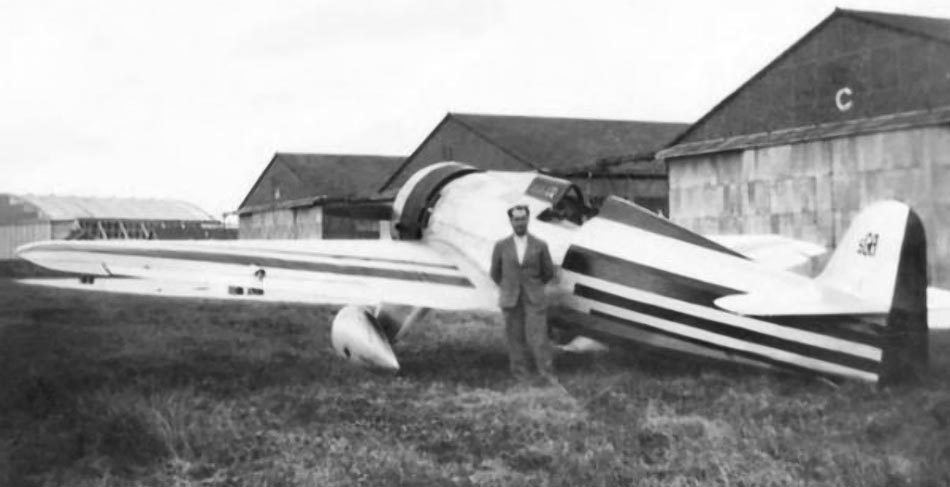

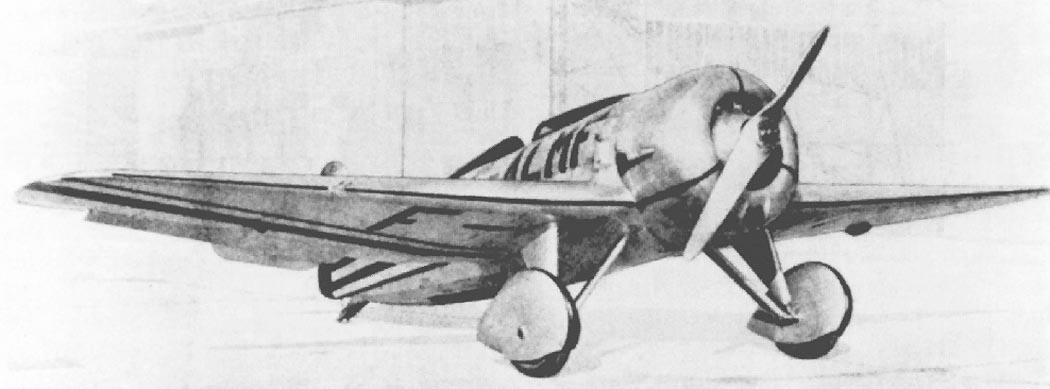

 LH-41.2
 LH-41.2
 Модернизация LH-41.2 - LH-42 (LH-420)

  Схемы:

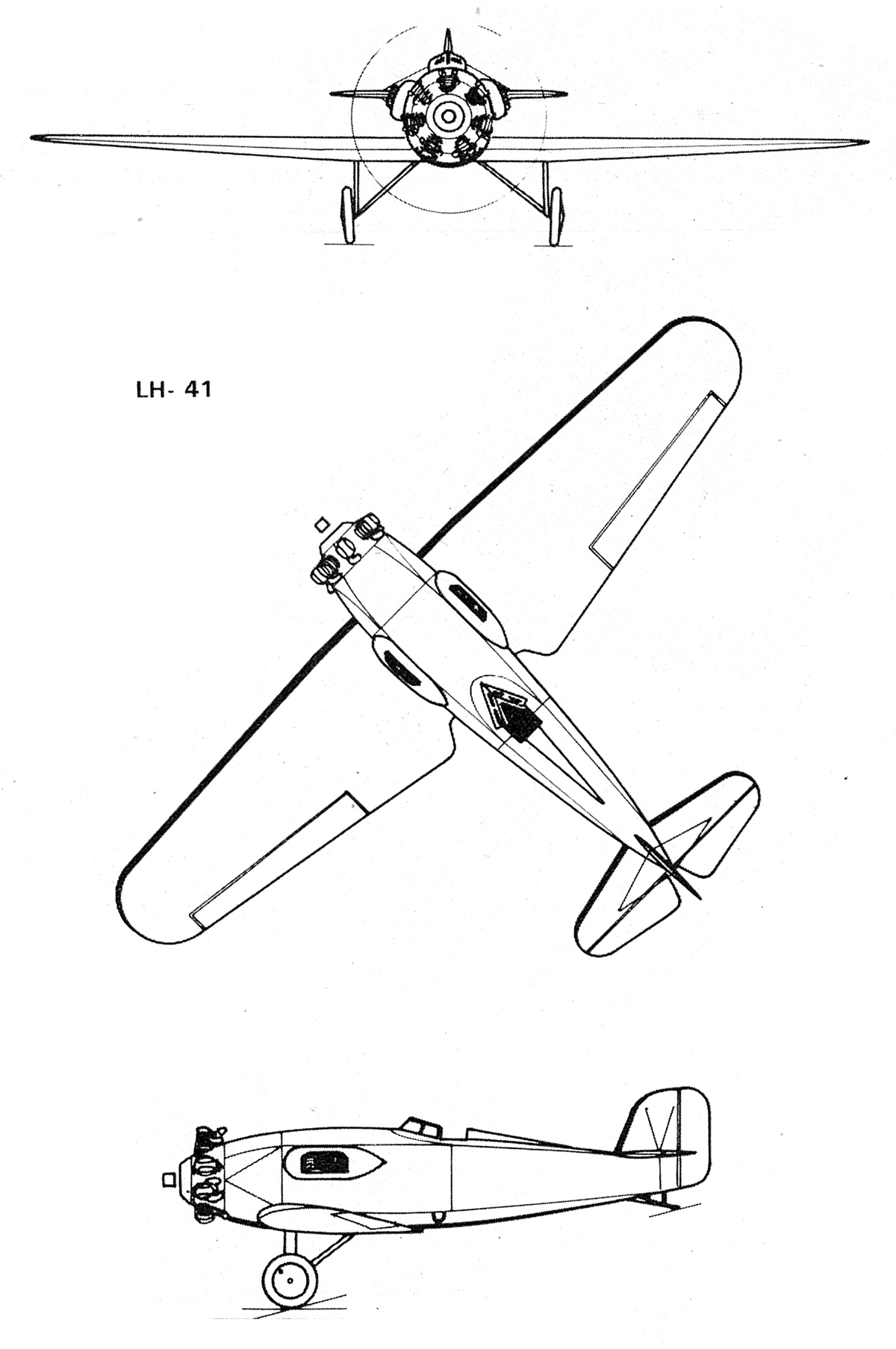

 LH-41.1

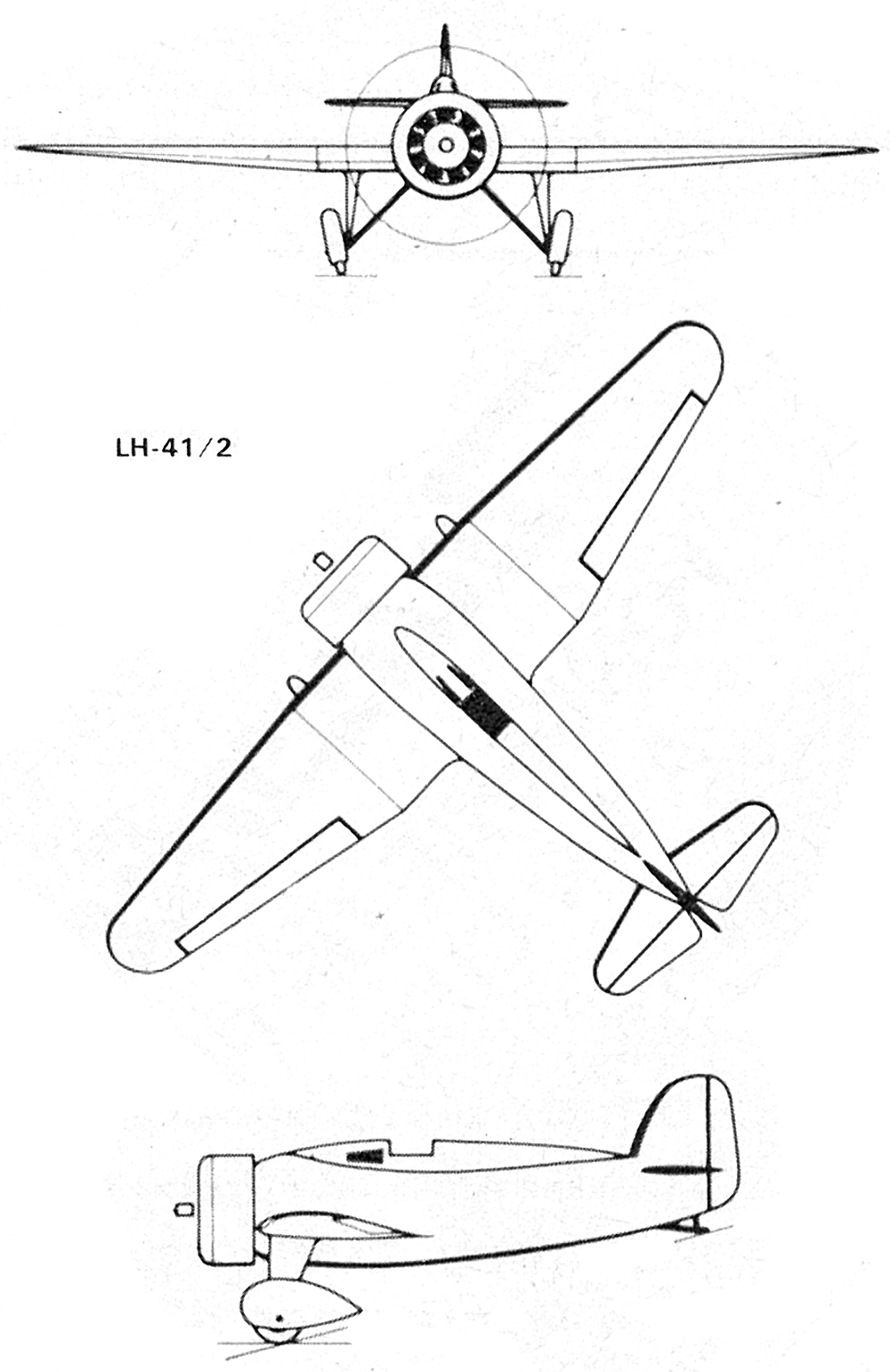

 LH-41.2

  Варианты окраски:

 LH-41.1
 LH-41.2







Список источников:

Альтернативная История. Иван Бякин. Марсель Эглен и семейство гоночных самолетов Lorraine-Hanriot 41/42/130/131
Aviafrance. Un siecle d'aviation francaise. Lorraine Hanriot LH-41
Avions 101. Pierre Cortet. Marcel Haegelen et les Lorraine-Hanriot 41/42/130/131
Le Fana de l'Aviation 2018-01. Michel Benichou. Lorraine Dietrich : Des voitures aux avions
Aviation magazine international 1973-10-01. Jean Liron. Hanriot
L'Aeronautique 1930-08. Le Lorraine-Hanriot L.H.41
L'Aeronautique 1930-08. La Coupe Michelin 1931
L'Annee aeronautique 1930. Avion Hanriot Lorraine type L.H.41
Les Ailes 1931-07-09. Le monoplane Lorraine-Hanriot 41
L'Avion 1930-07. M. Haegelen. L'avion Lorraine Hanriot L.H.41
