   RK.9 Grasmucke

Разработчик: Raab-Katzenstein
Страна: Германия
Первый полет: 1928
Тип: Легкий многоцелевой самолет
  ЛТХ     Доп. информация



В 1928 году на фирме Raab-Katzenstein-Flugzeugwerke GmbH был выпущен легкий многоцелевой самолет RK.9 Grasmücke (светлячок). Он представлял собой двухместный  одностоечный биплан смешенной конструкции, оснащенный двигателем Anzani мощностью 35 л.с.

Основной упор про строительстве самолета был сделал на удешевление конструкции. Так на начало производства один экземпляр самолета стоил всего 5900 марок (в конце - 6900 марок). Дешевизна и простота конструкции позволили фирме получить заказ на более 20 RK.9 (часть машин была продана даже в Китай).

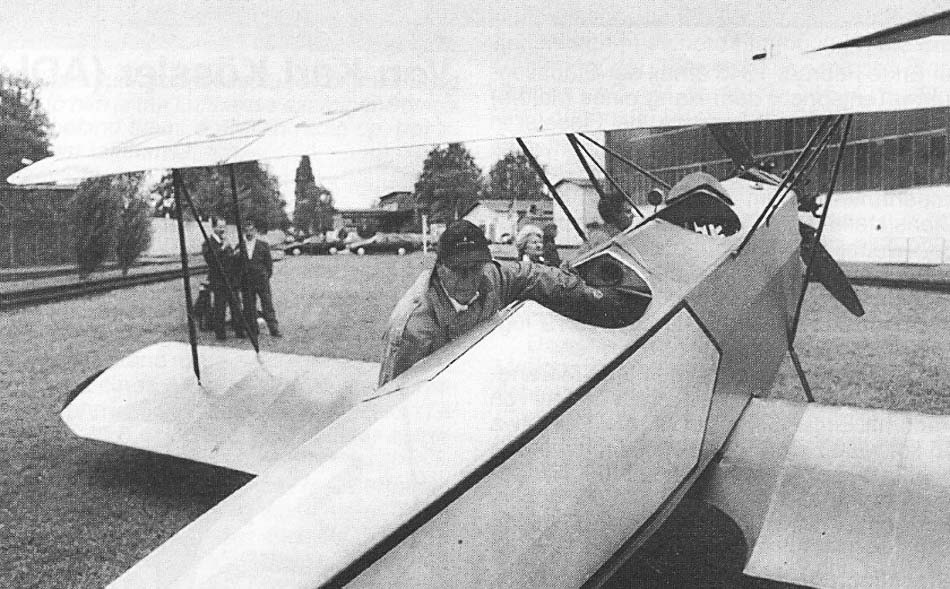

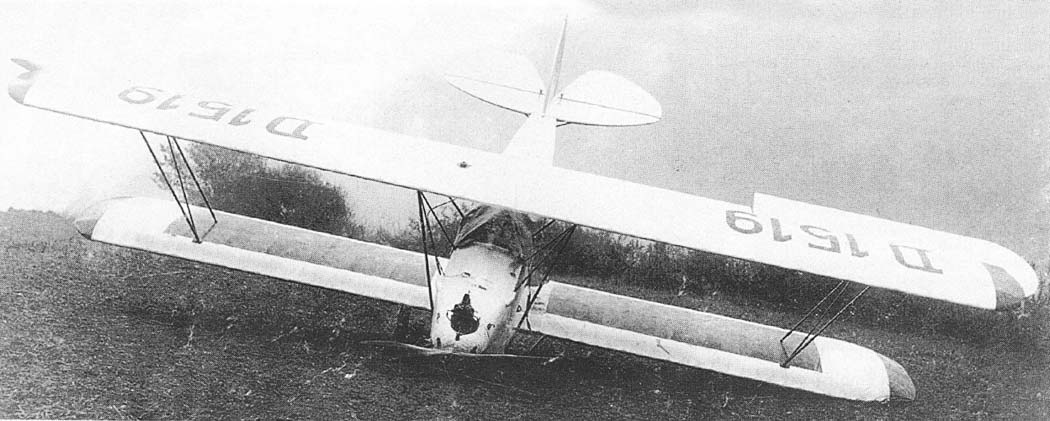

Один из RK.9 (рег. номер D-1519) был восстановлен в 60-х годах и передан в Музей имени Отто Лилиенталя.








 ЛТХ:
Модификация   RK.9
Размах крыла, м   8.96
Длина самолета,м   6.55
Высота самолета,м   2.66
Площадь крыла,м2
Масса, кг
  пустого самолета   430
  максимальная взлетная   1136
Тип двигателя   1 ПД Anzani
Мощность, л.с.   1 х 35
Максимальная скорость, км/ч
Крейсерская скорость, км/ч   100
Практическая дальность, км
Практический потолок, м
Экипаж, чел   2


 Доп. информация :


  Фотографии:

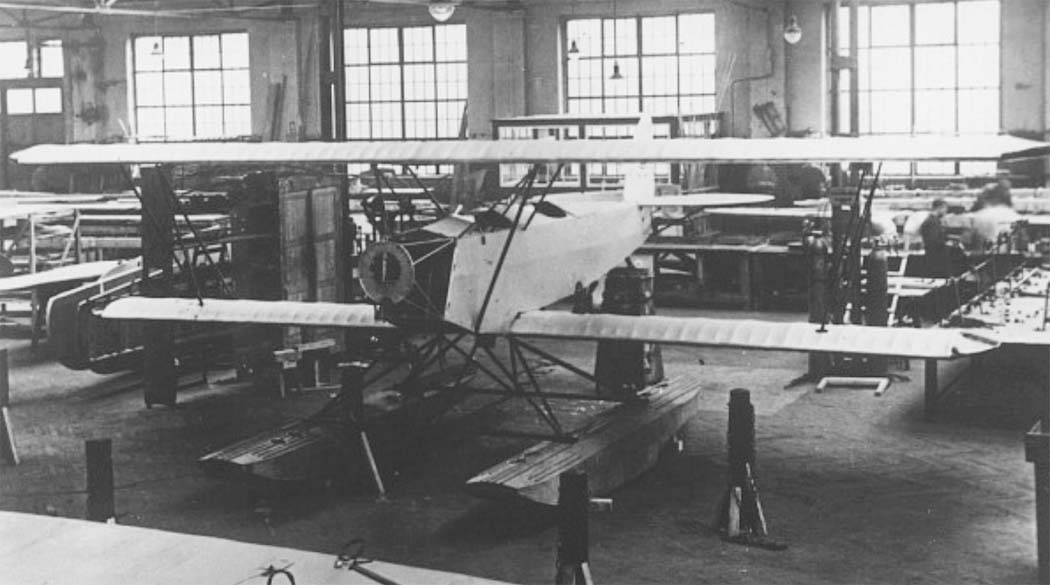

 Сборка RK.9

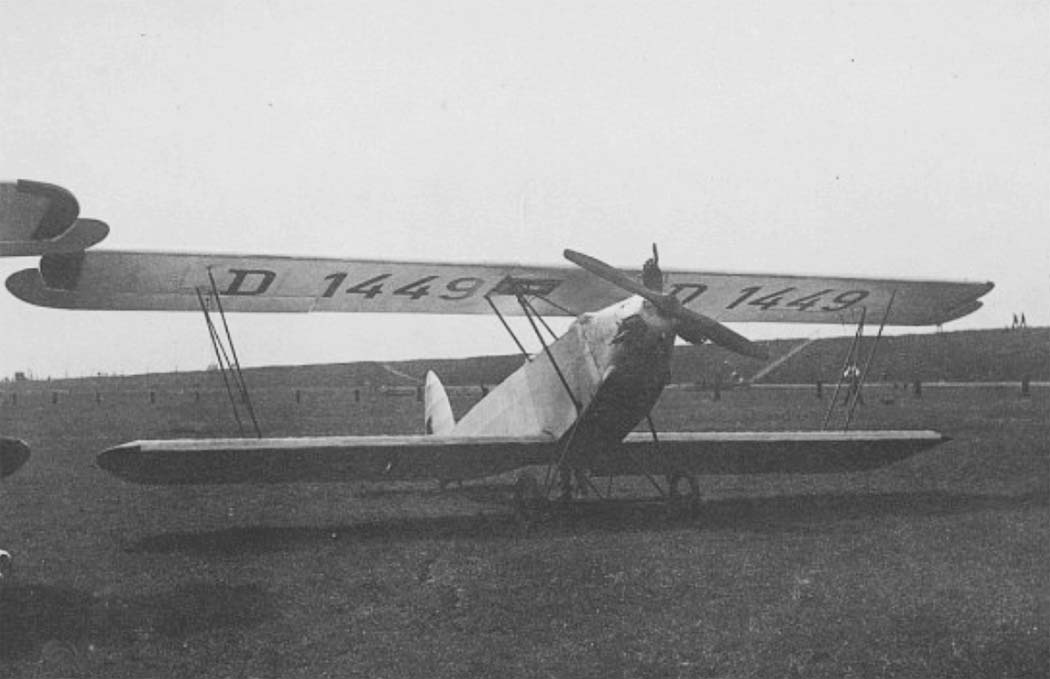

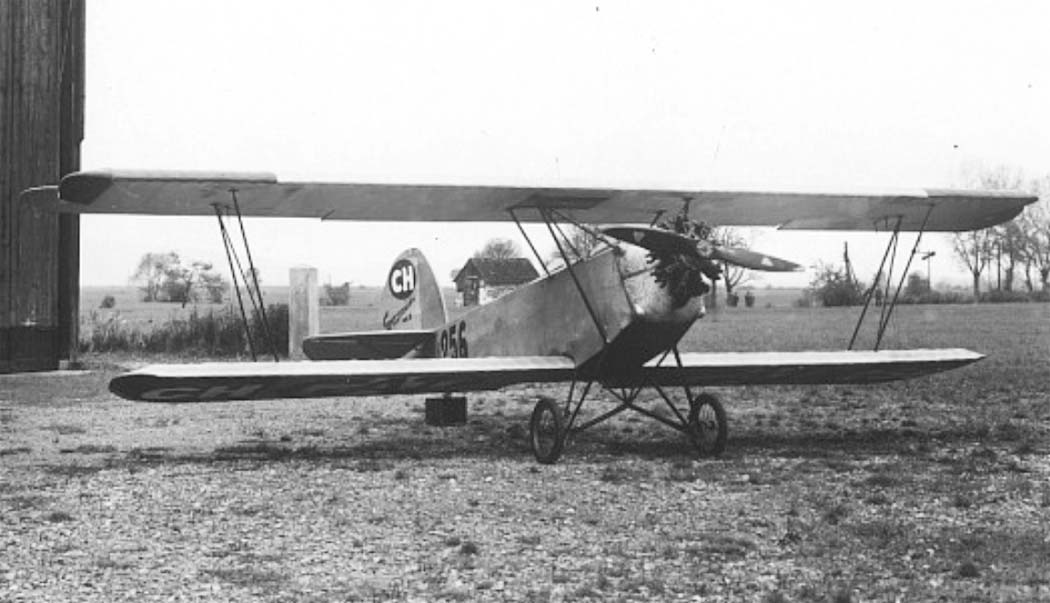

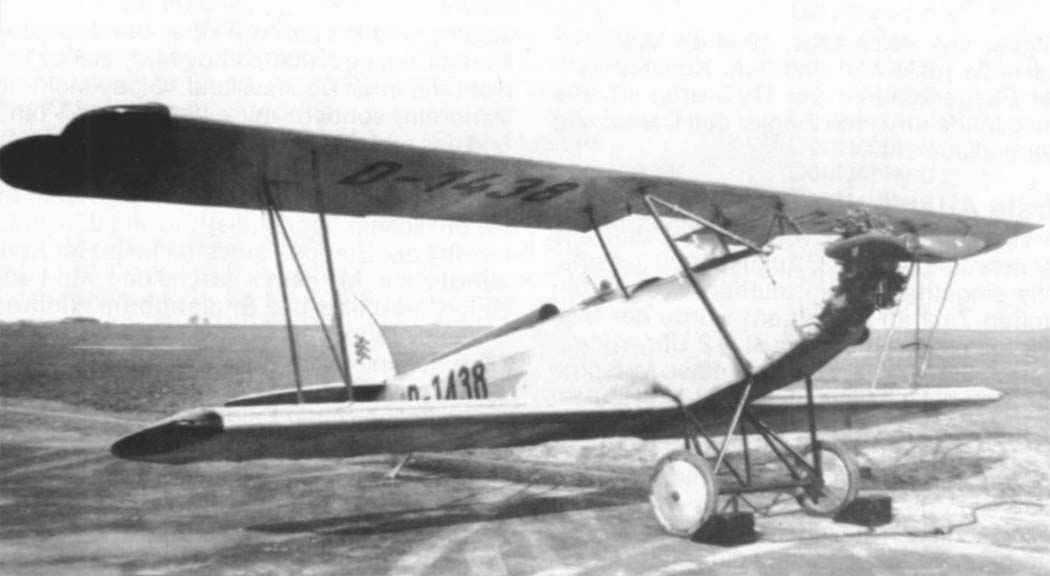

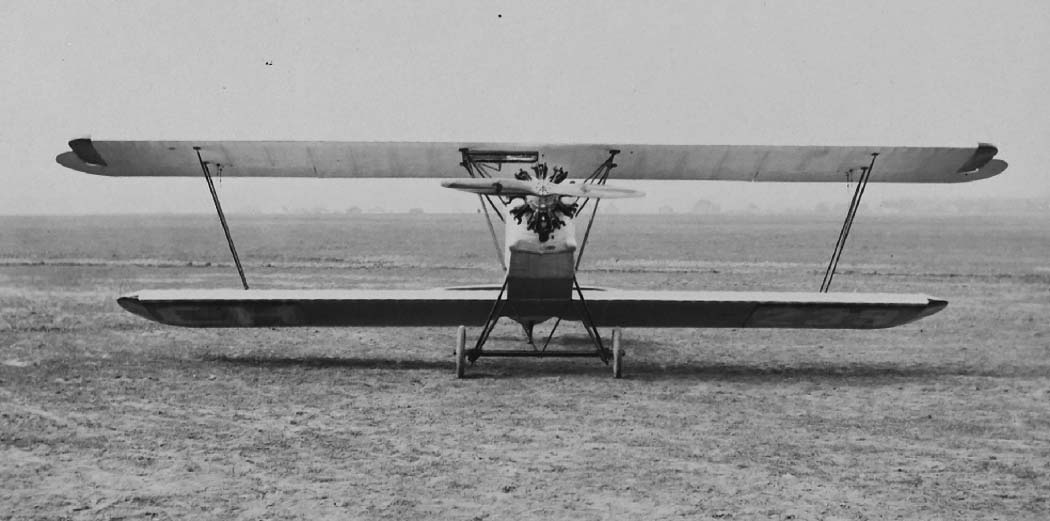

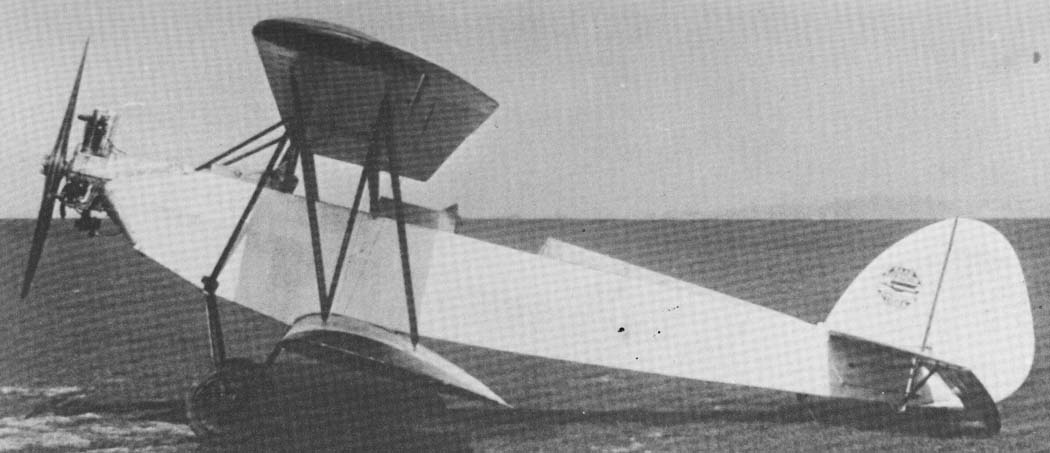

 RK.9

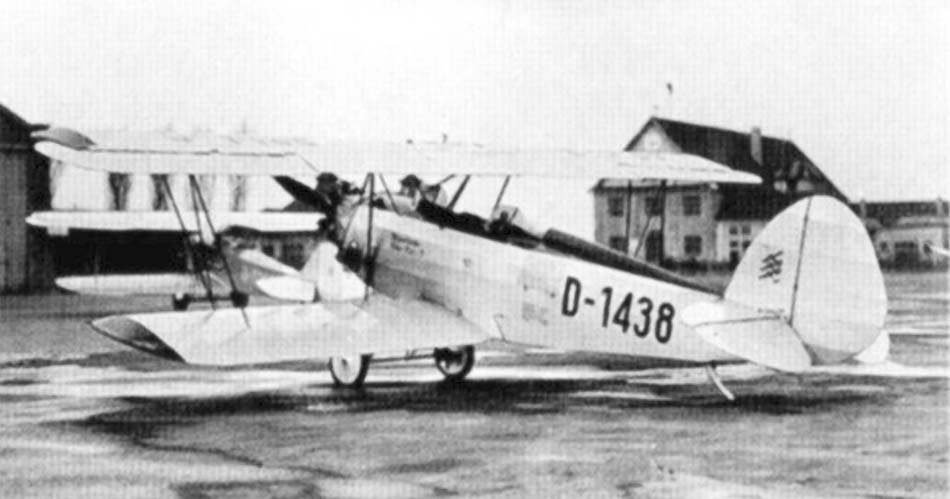

 RK.9

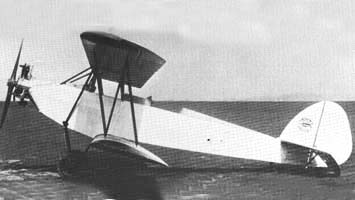

 RK.9

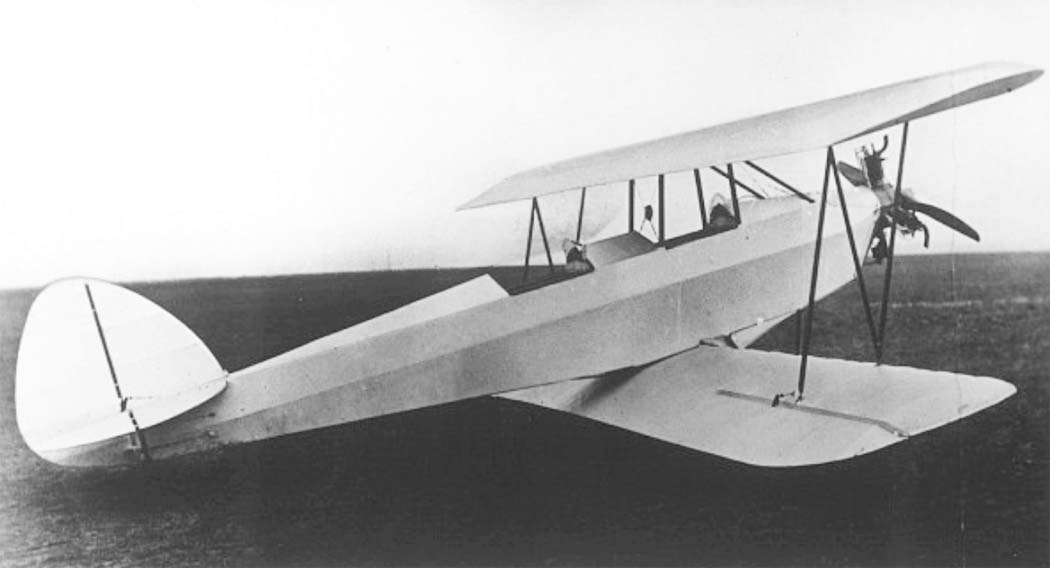

 RK.9

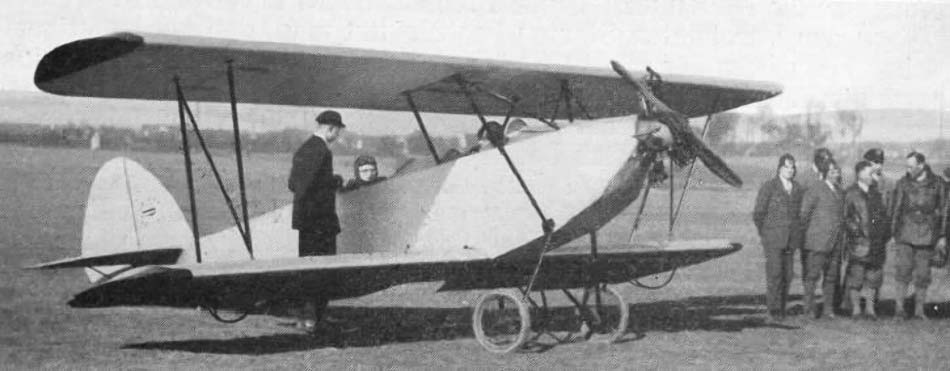

 RK.9
 RK.9
 RK.9
 RK.9
 RK.9
 RK.9

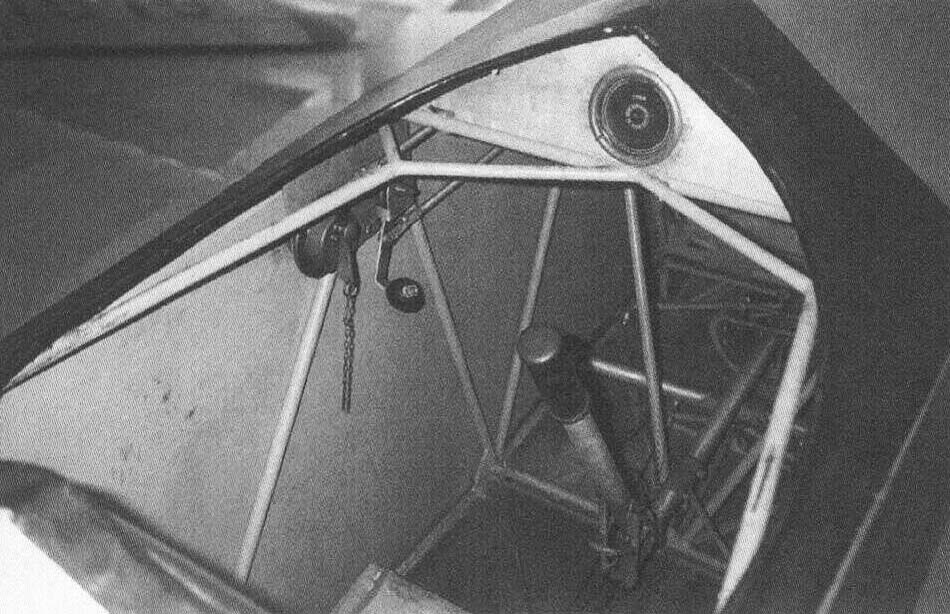

 Кабина RK.9

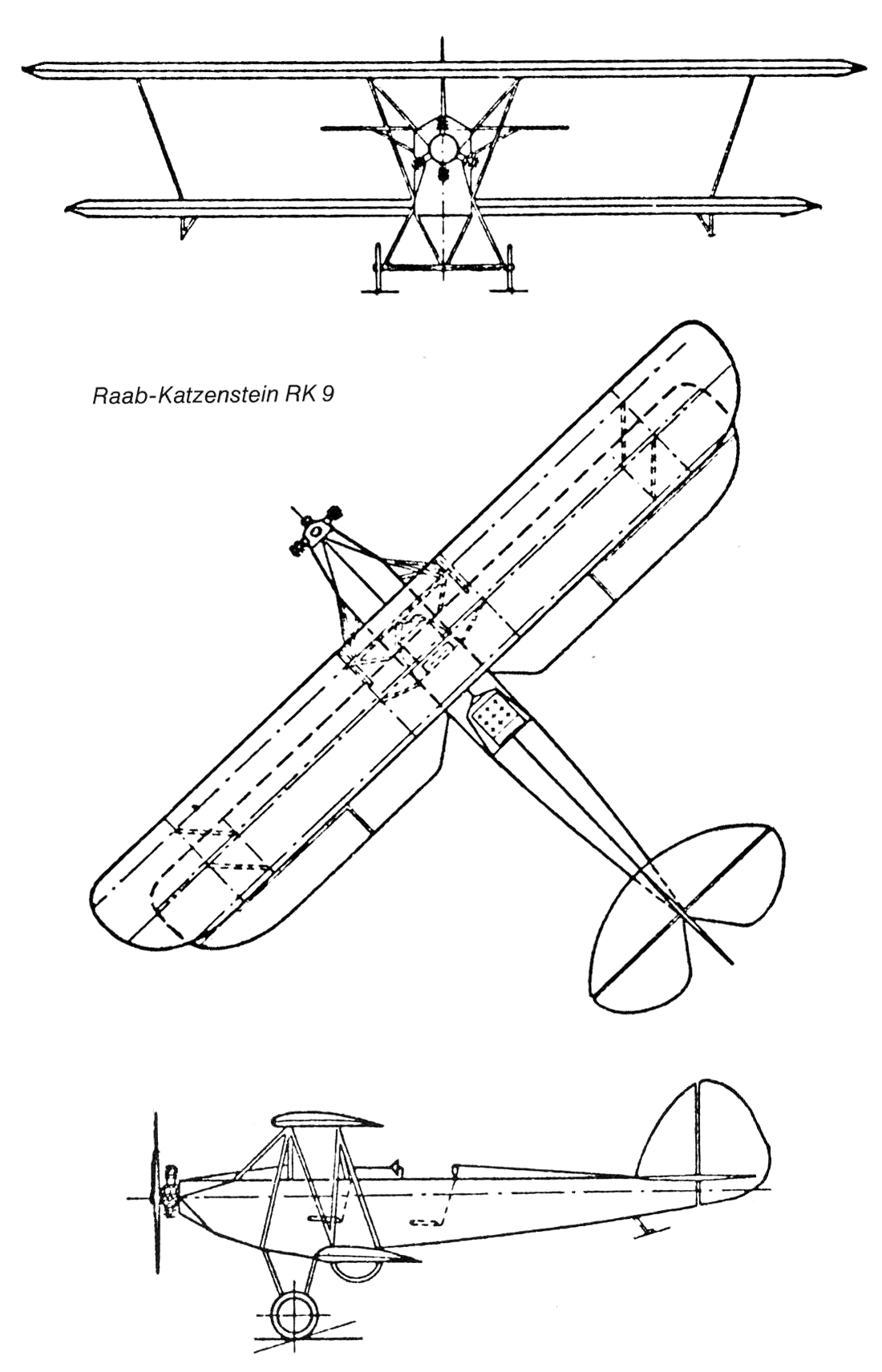

 Схемы:

 RK.9







Список источников:

Bruno Lange: Typenhandbuch der deutschen Luftfahrttechnik
Antonius Raab. Raab fliegt – Erinnerungen eines Flugpioniers
Bredow-web.de. Raab-Katzenstein RK 9 "Grasmücke"
Histaviation.com. Raab-Katzenstein RK 9 "Grasmucke"
Les Ailes 1928-09-13. L'avion ultra-leger Raab-Katzenstein R.-K.9
Luftfahrt International 1979-12. Gunter Frost. Internationaler Rundflug 1929
Jet & Prop 2000-04. Damals kostete die "Grasmucke" 5900 Reichsmark
Jet & Prop 2010-06. Gunter Frost. Europaflug 1929
Klassiker der Luftfahrt 2014-01. Marton Szigeti. Kasseler Geschichten
