   RWD-9

Разработчик: RWD
Страна: Польша
Первый полет: 1934
Тип: Легкий многоцелевой самолет
  ЛТХ     Доп. информация



На базе самолета RWD-6 был создан усовершенствованный RWD-9 для участия в состязаниях Challenge de Tourisme Interniational 1934 года. Была заложена серия из десяти машин, первая из которых поднялась в воздух в начале 1934 года.

Предполагалось оснастить самолет новым радиальным двигателем Polish Skoda GR.760 в 280 л. с. (209 кВт), но из-за проблем с его разработкой на прототип был первоначально установлен 265-сильный (198 кВт) мотор Menasco B-6S Buccaneer.

Основным отличием RWD-9 от предшественника была четырехместная компоновка (вместо двухместной). Четыре из восьми серийных самолетов (один планер был использован для статических испытаний) были оснащены двигателем GR.760, а на оставшихся был установлен радиальный двигательWalter Bora мощностью 220 л. с. (164 кВт).

В состязаниях 1934 года приняли участие шесть RWD-9. Все они финишировали в первой десятке, заняв при этом первое, второе и третье места. Трудно поверить, но этот результат был повторен в сентябре на соревнованиях "Circuit of Europe" - первые три места снова достались RWD-9.

Интересно что разработанный для следующего Челленджа Fieseler Fi-156 "Storch" имел конструкцию подобную RWD-9.

RWD-9 за границей

Польская регистрация Примечание

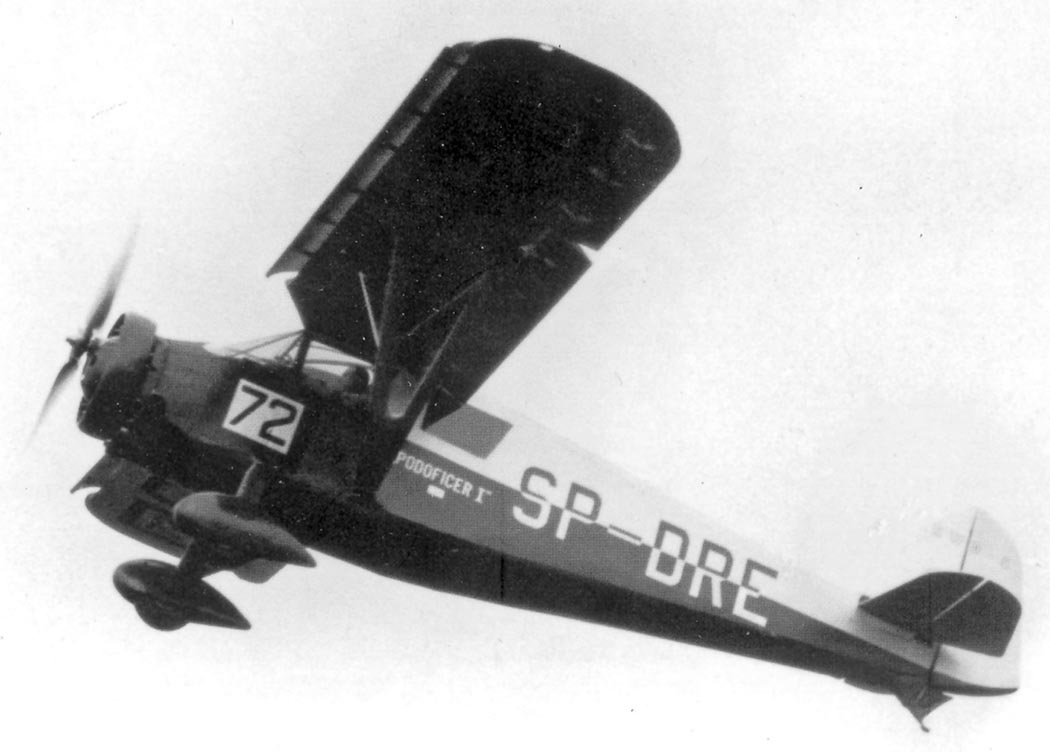

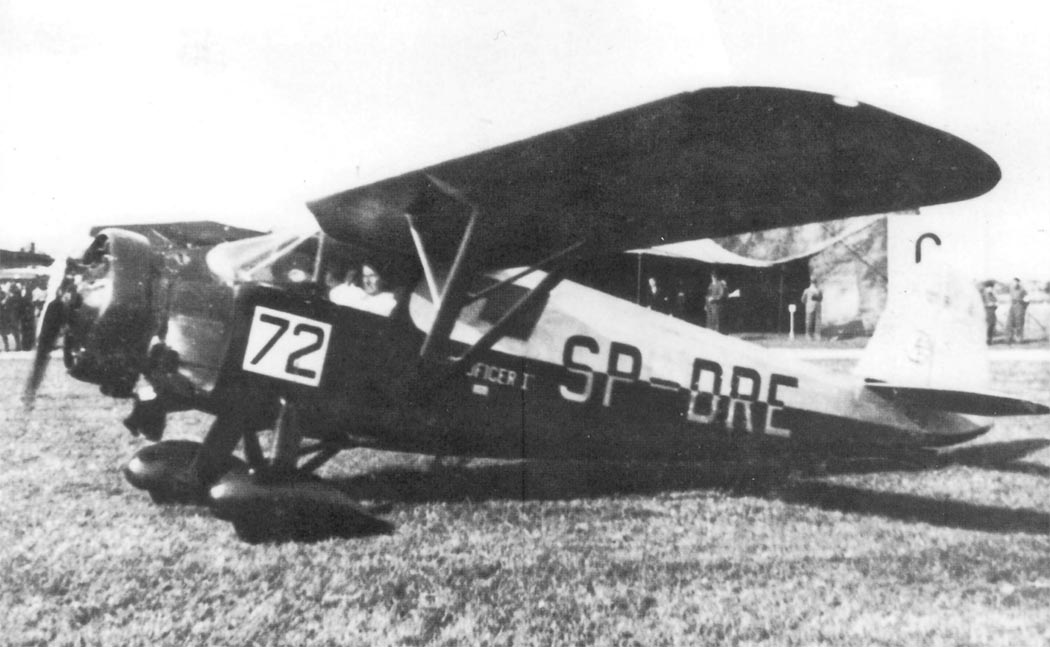

SP-DRE летал во Франции как  F-AKHE

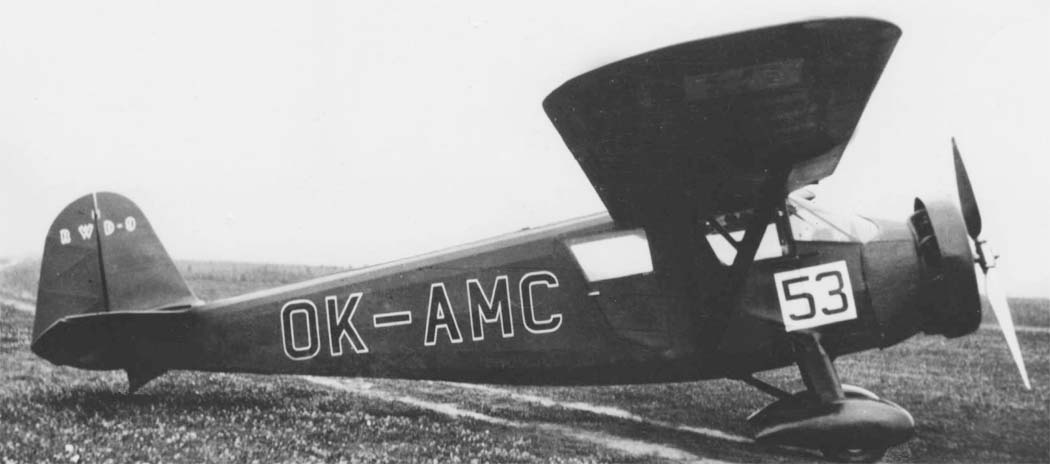

?? летал в Чехословакии как OK-AMC

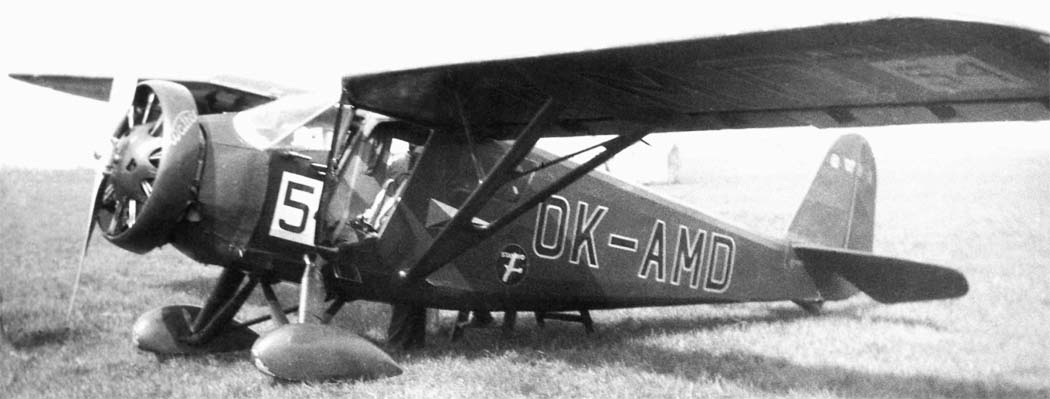

?? летал в Чехословакии как OK-AMD

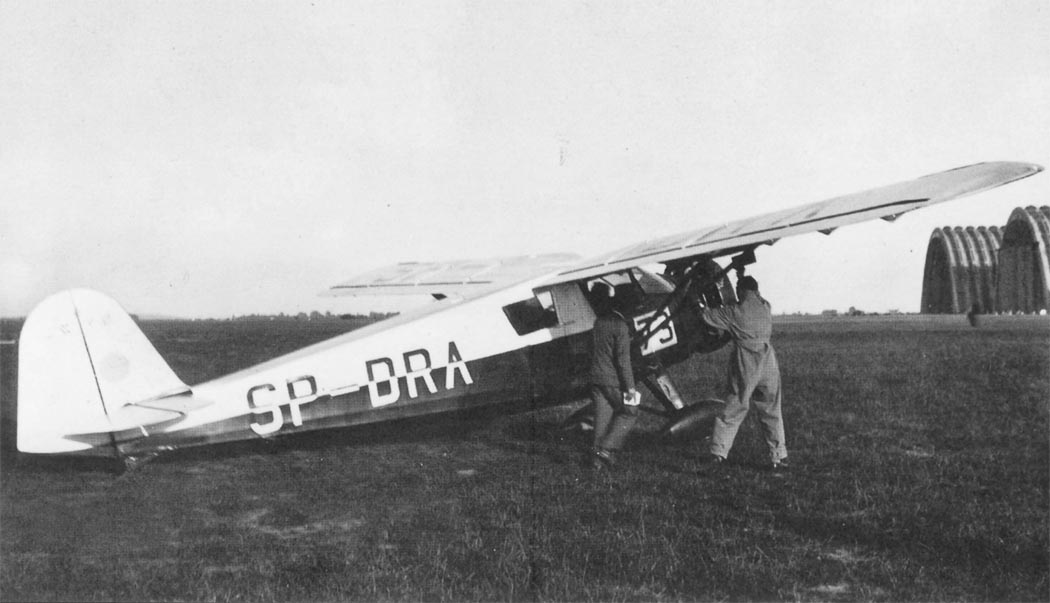

SP-DRA  летал в Испании как EM-W46

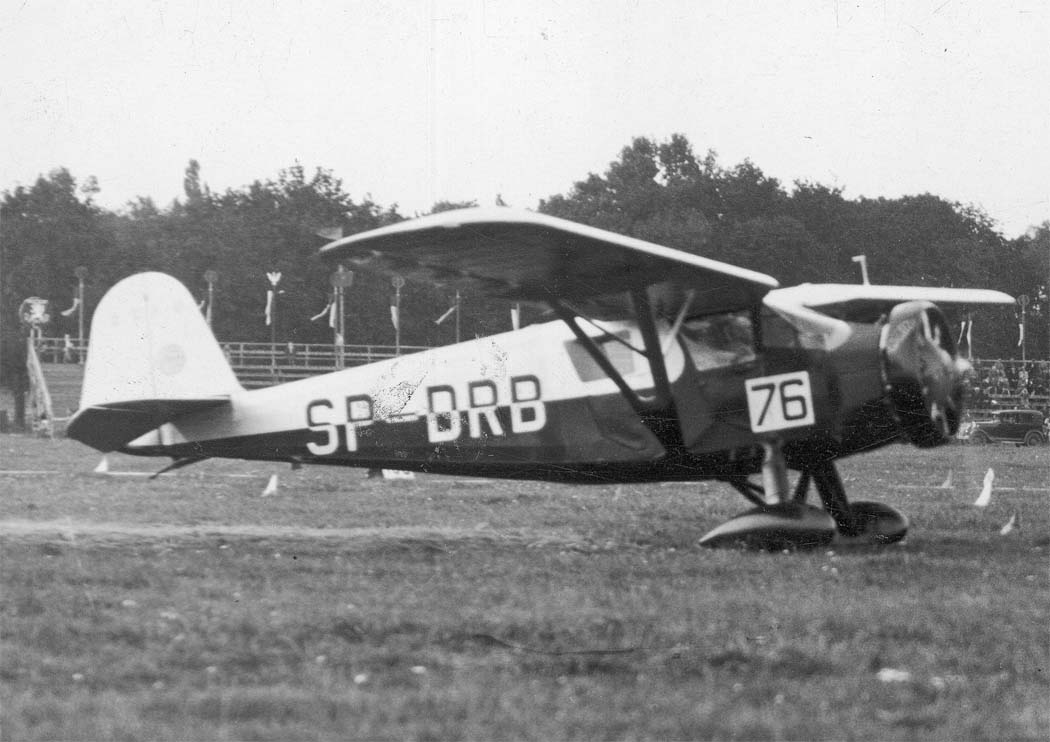

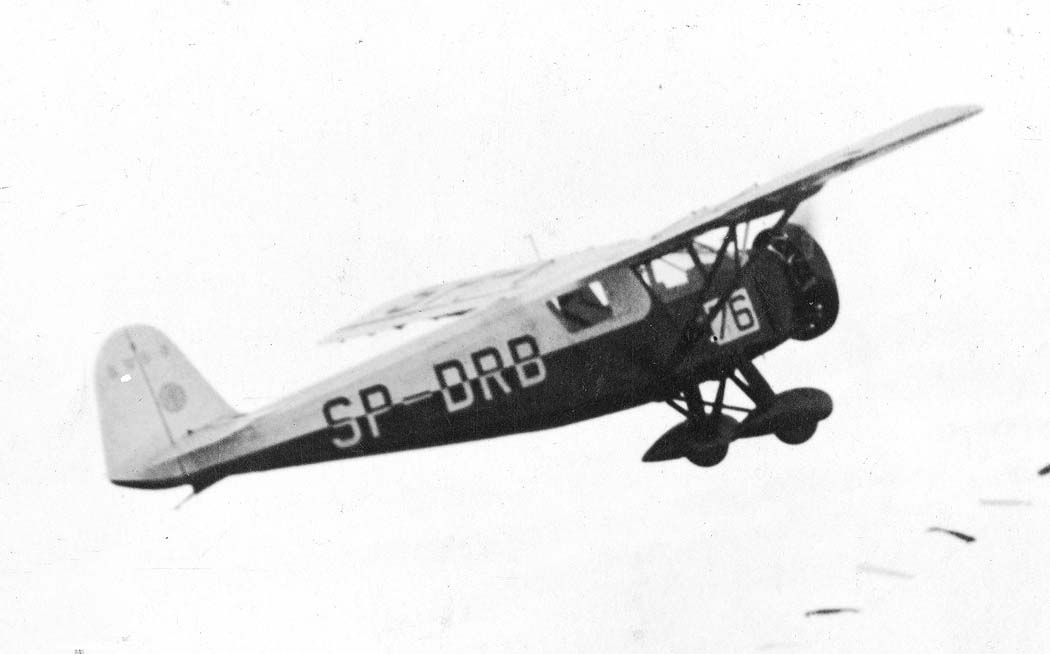

SP-DRB летал в Испании как  EM-W50





 ЛТХ:
Модификация   RWD-9
Размах крыла, м   11.64
Длина самолета,м   7.64
Высота самолета,м   2.30
Площадь крыла,м2   16.00
Масса, кг
  пустого самолета   560
  максимальная взлетная   930
Тип двигателя   1 ПД PZL Skoda GR-760
Мощность, л.с.   1 х 290
Максимальная скорость, км/ч   281
Крейсерская скорость, км/ч   255
Практическая дальность, км   800
Практический потолок, м   7000
Экипаж, чел   2


 Доп. информация :


  Чертеж "RWD-9"
  Фотографии:

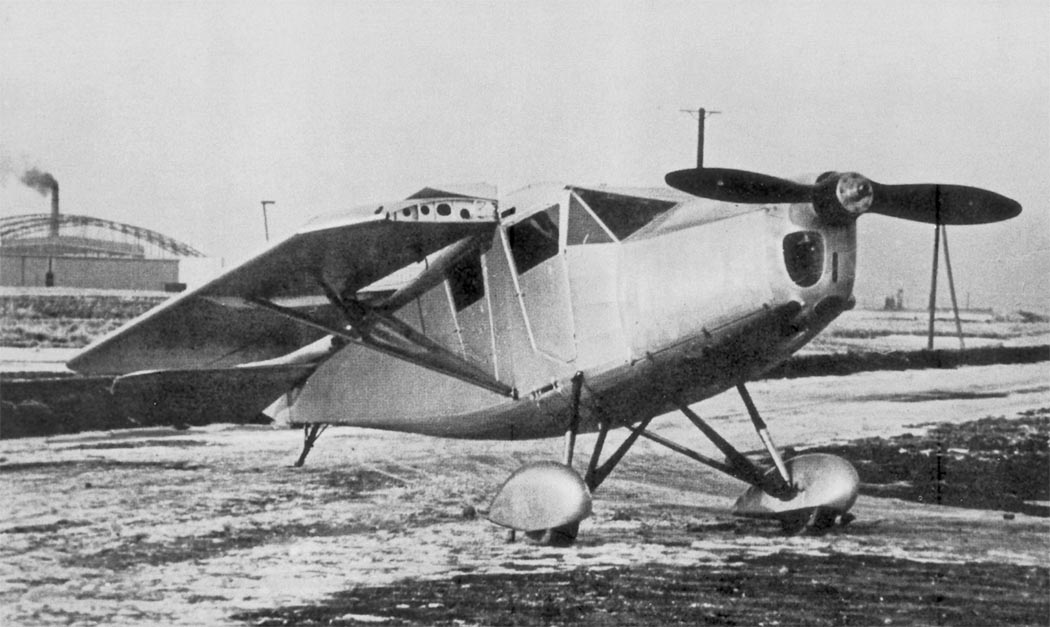

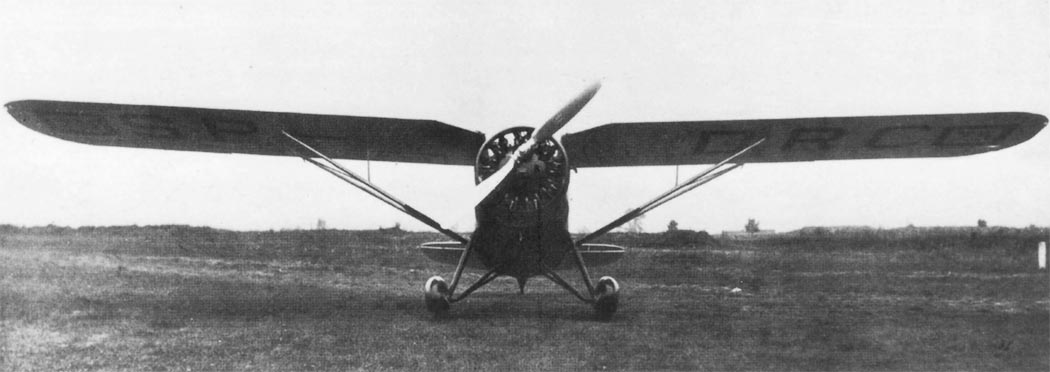

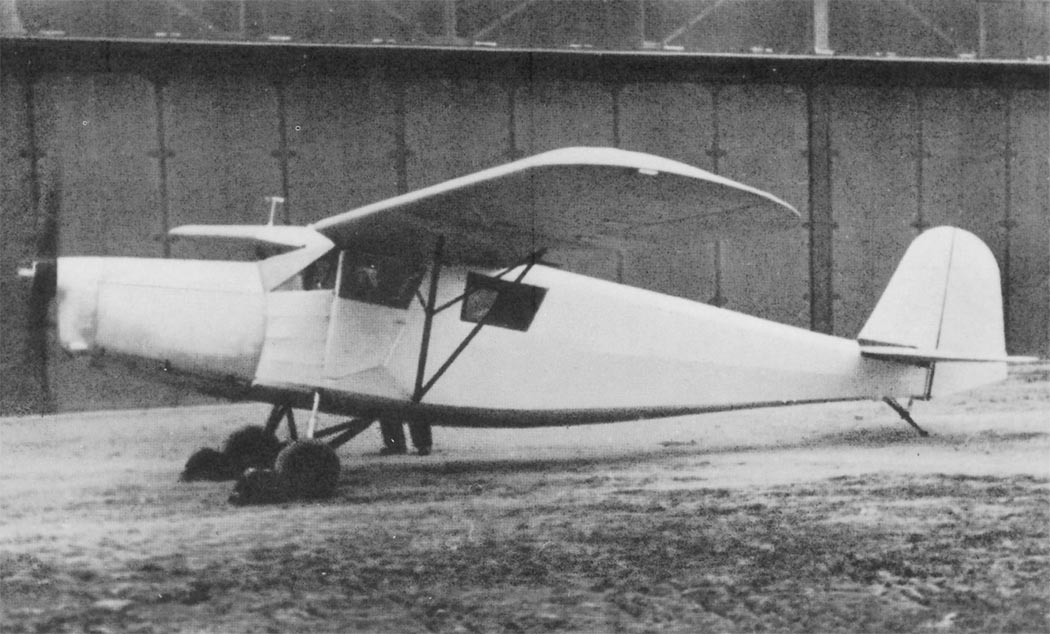

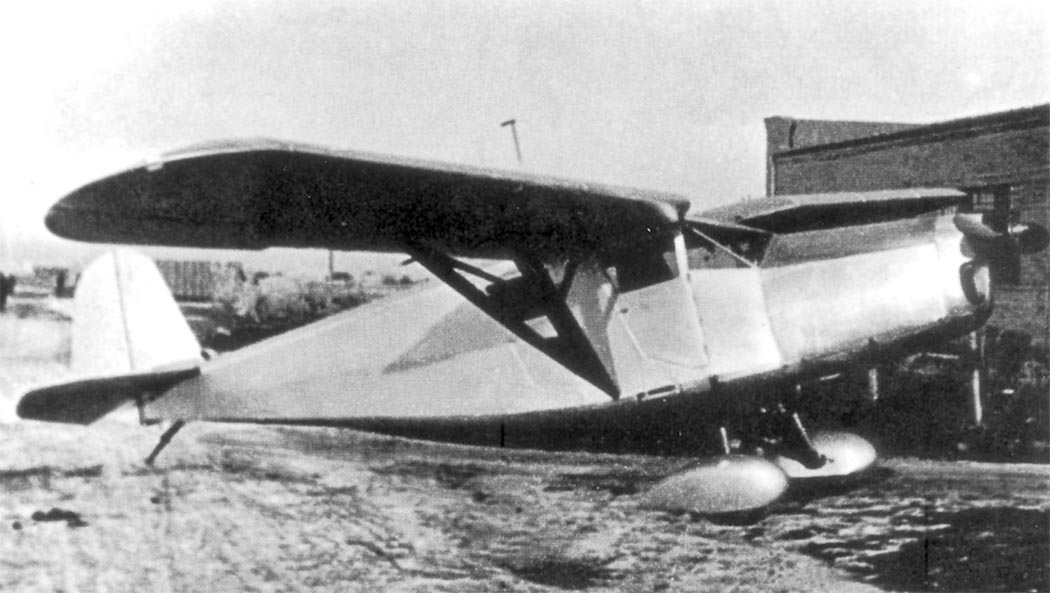

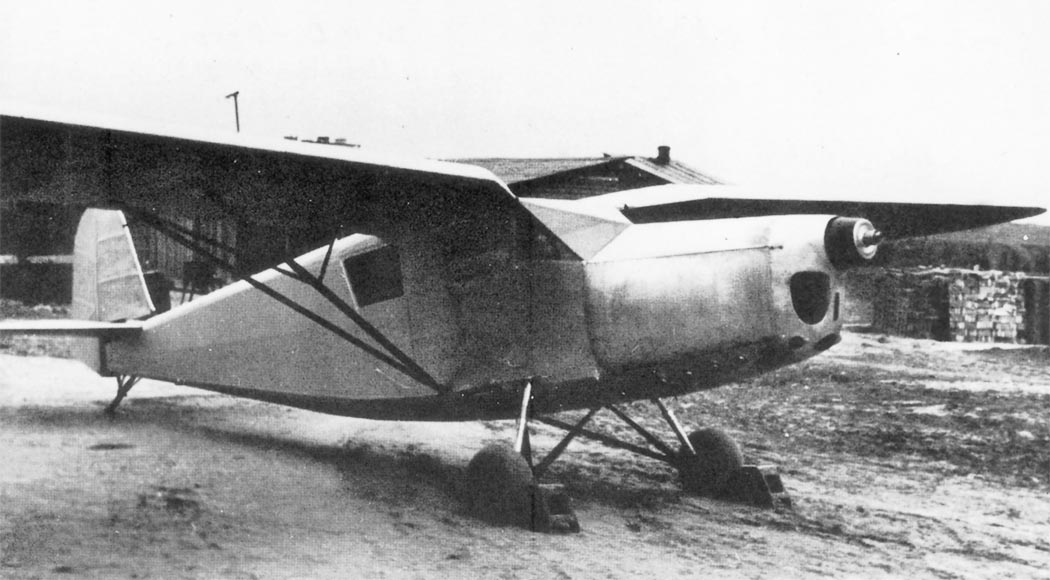

 Прототип RWD-9     (c) Roman Postk
 Прототип RWD-9
 Прототип RWD-9
 Прототип RWD-9
 Прототип RWD-9

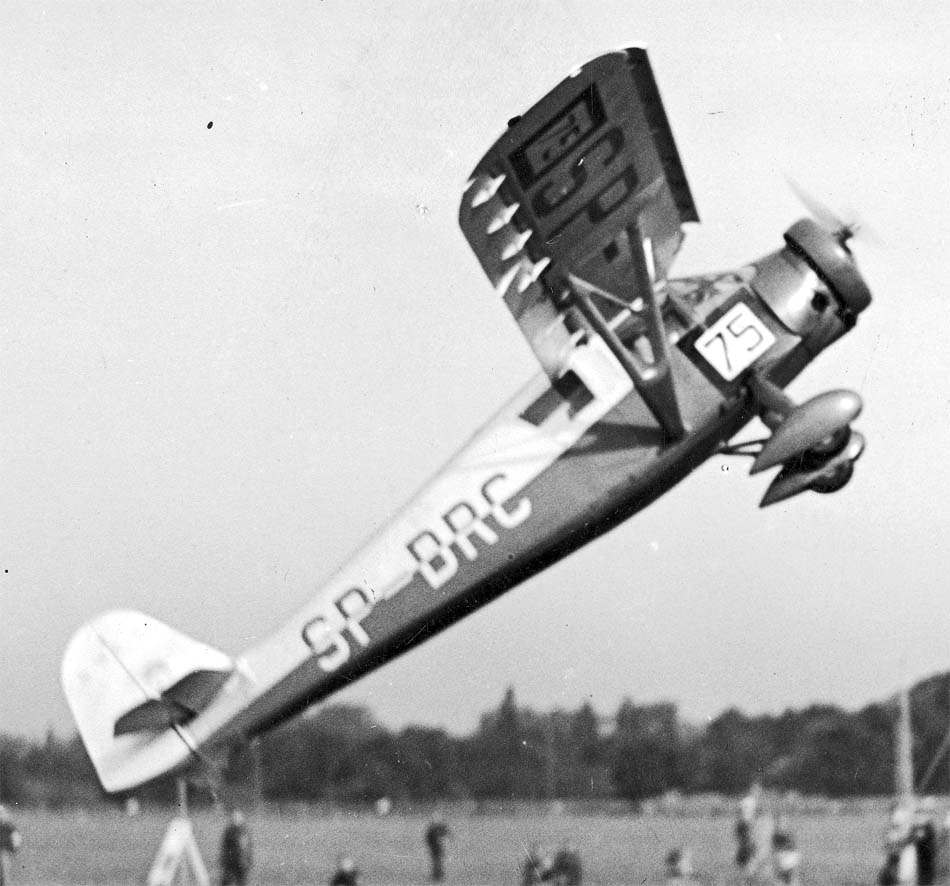

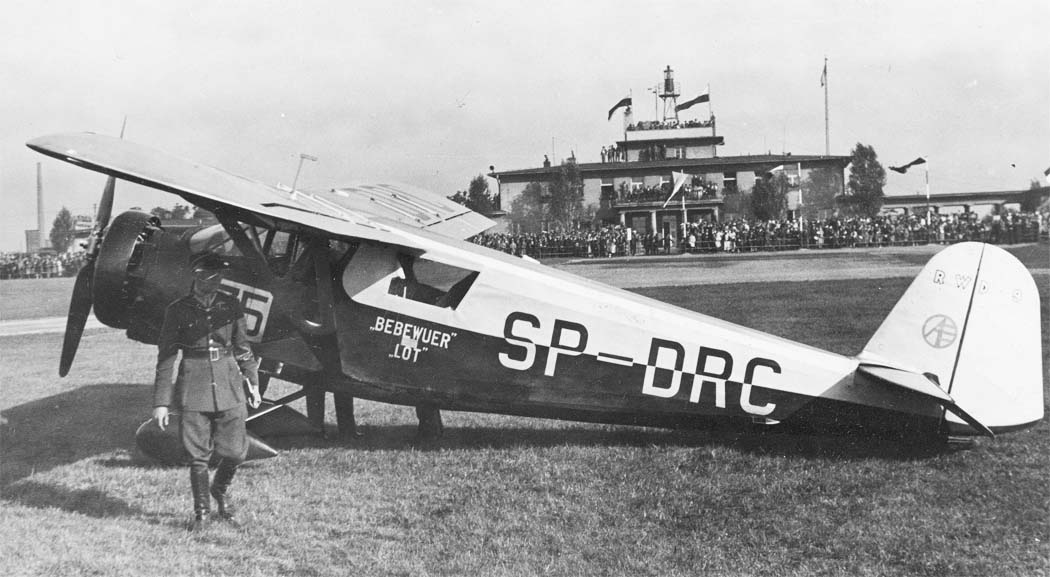

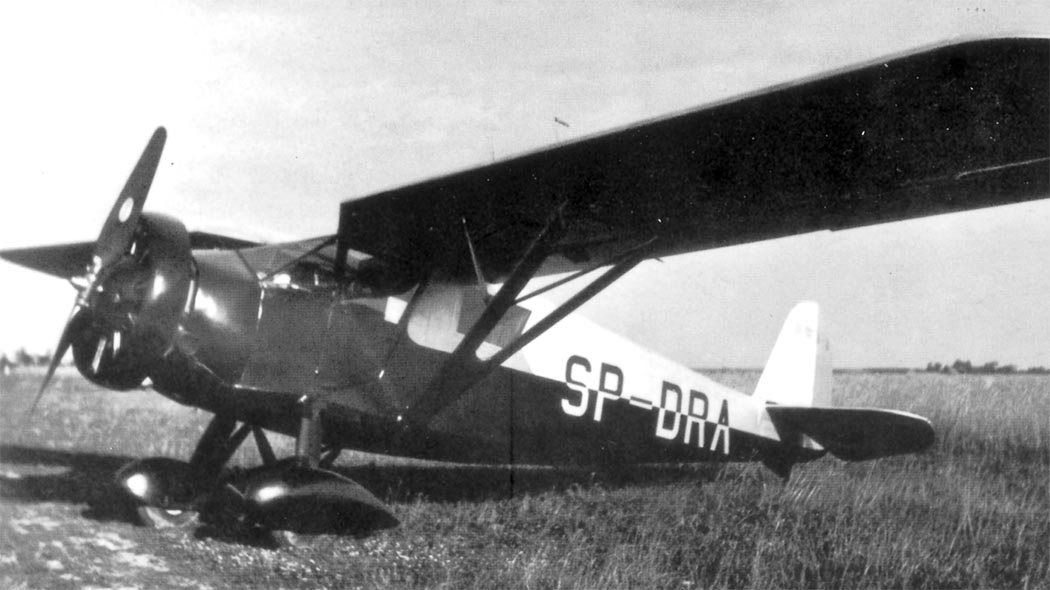

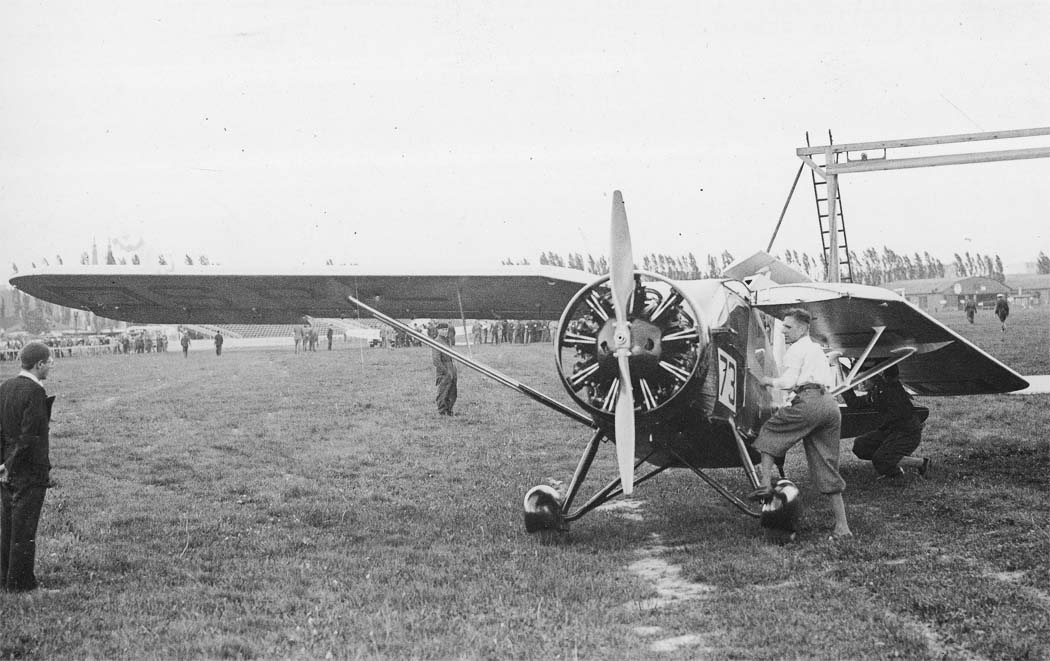

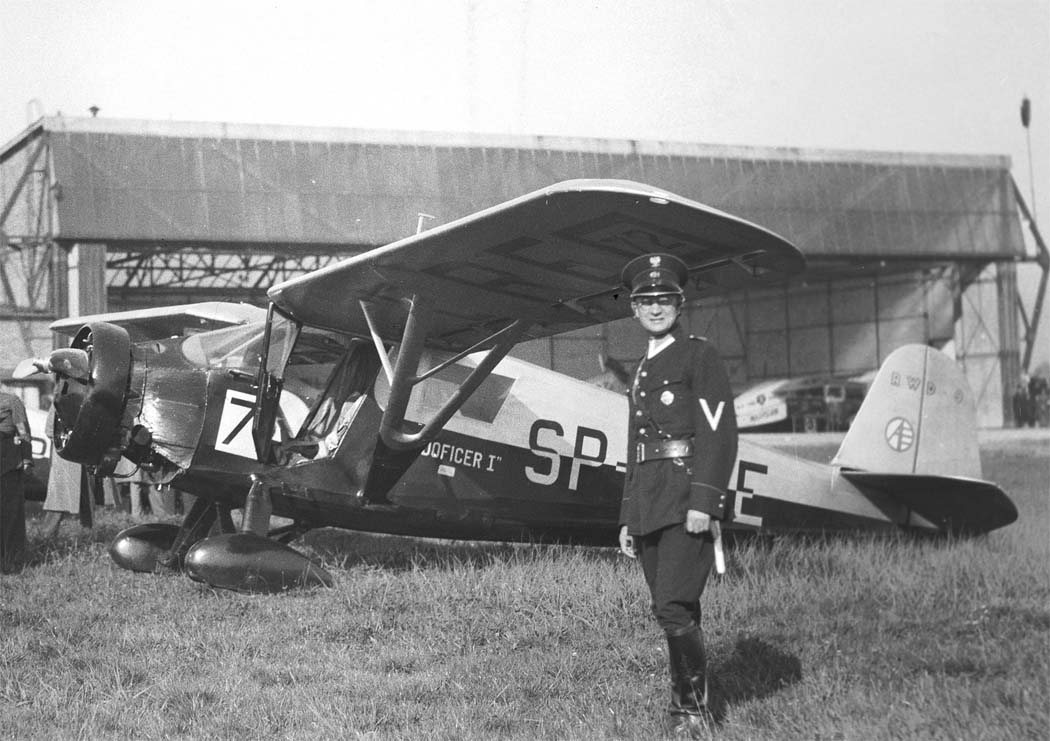

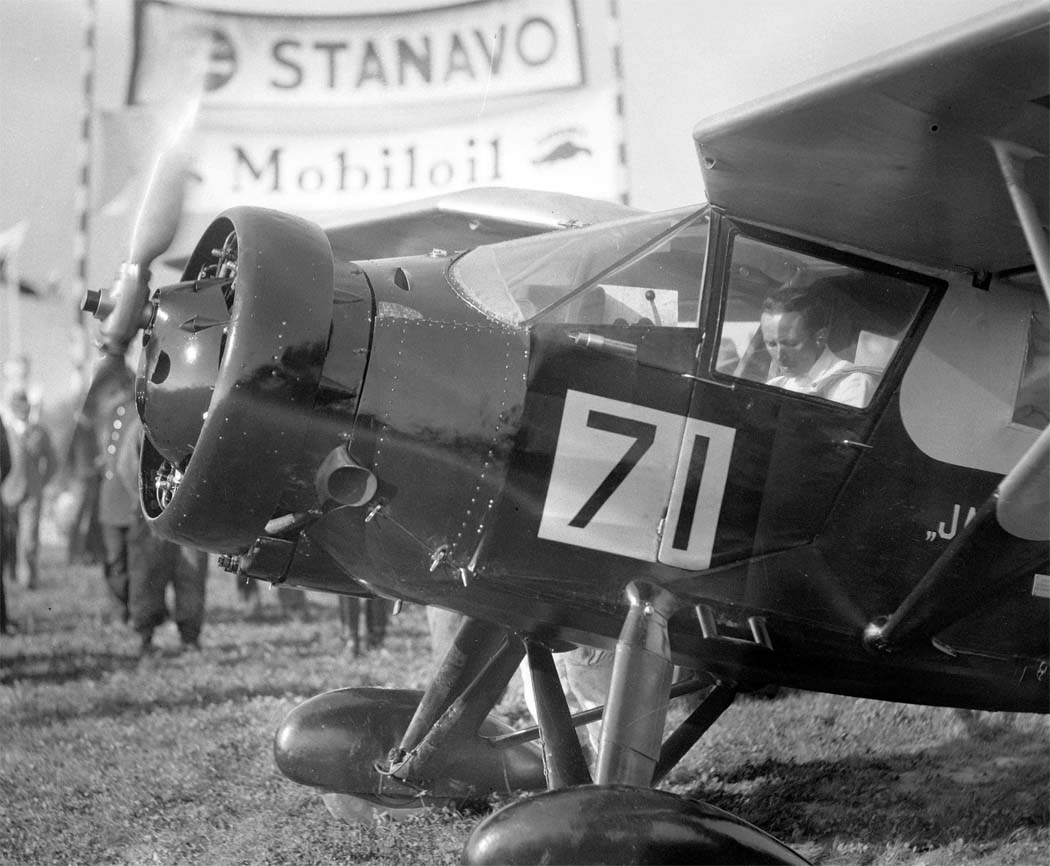

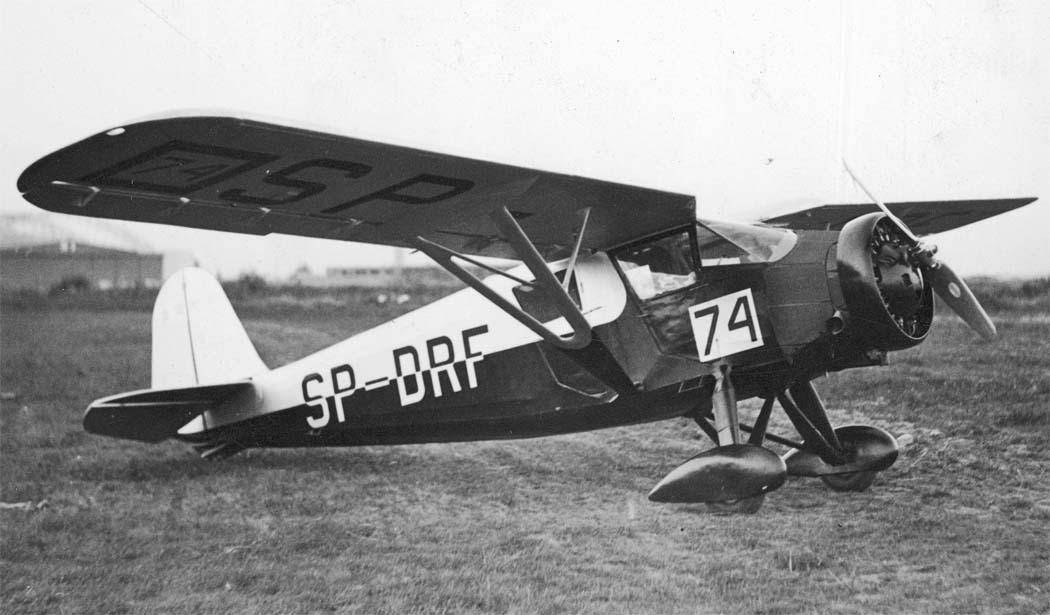

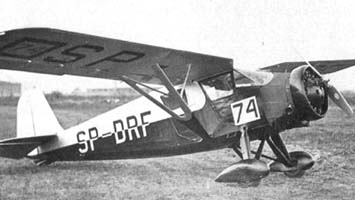

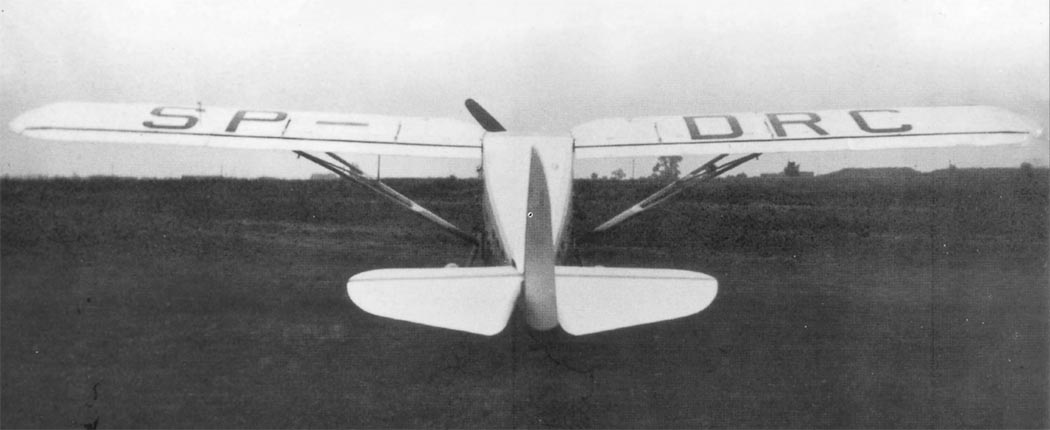

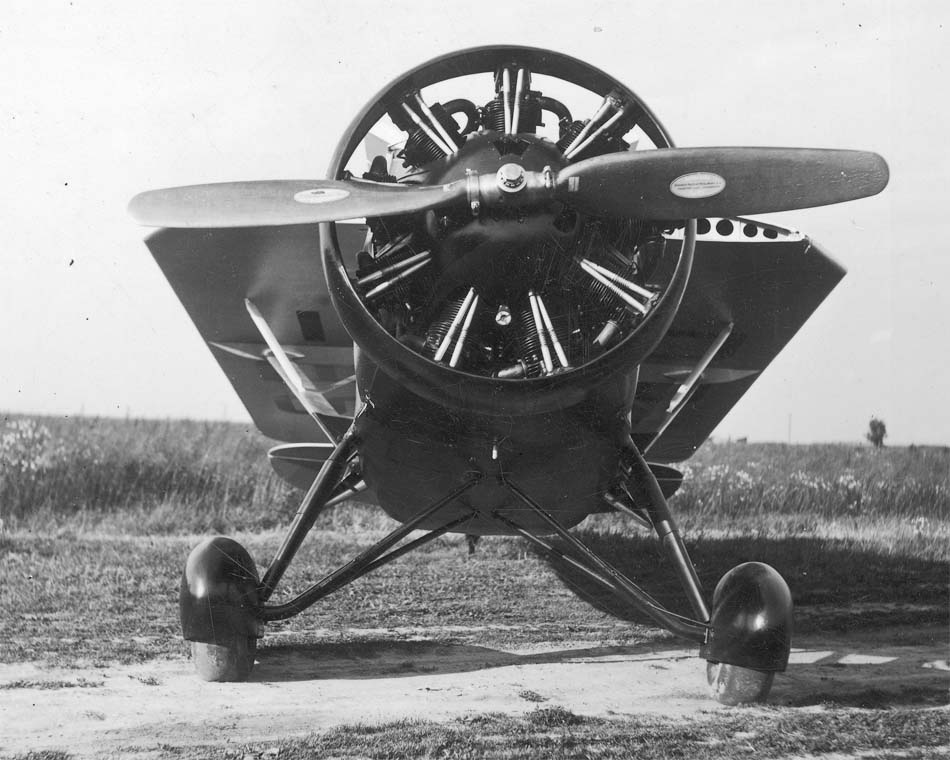

 RWD-9
 RWD-9
 RWD-9
 RWD-9 складывает крылья
 RWD-9 со сложенными крыльями

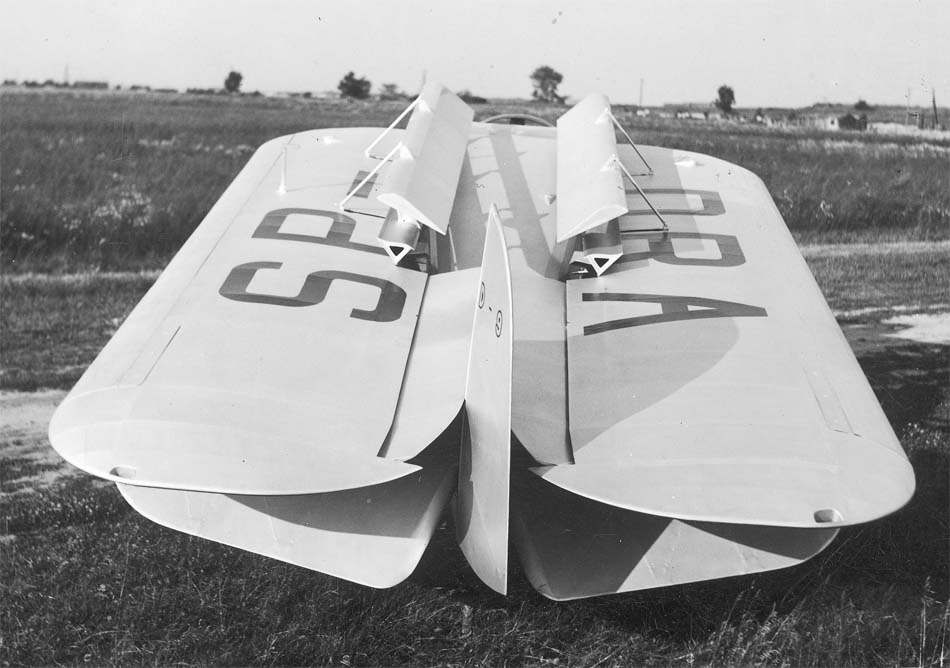

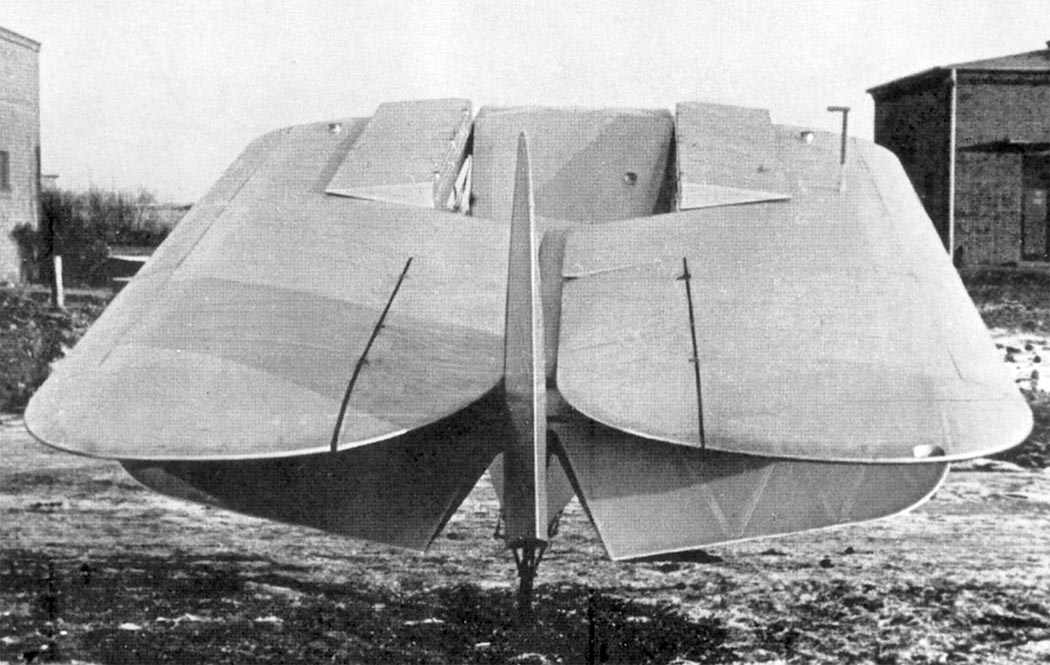

 RWD-9 со сложенными крыльями (вид сзади)
 RWD-9
 RWD-9
 RWD-9
 RWD-9
 RWD-9
 RWD-9
 RWD-9S
 RWD-9S
 RWD-9S
 RWD-9W
 RWD-9W
 RWD-9W

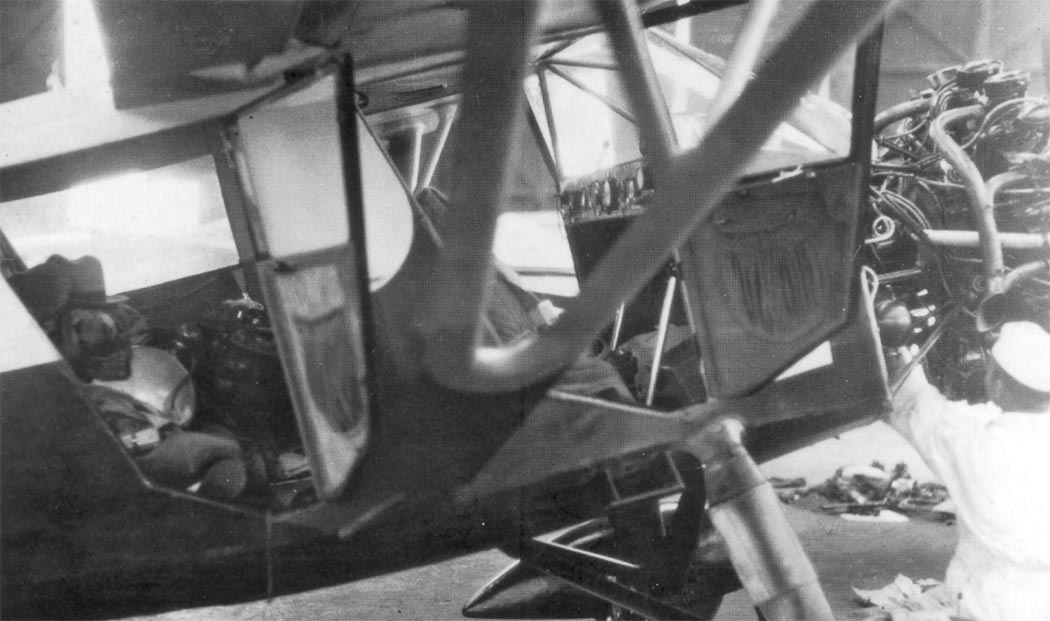

 Кабины RWD-9

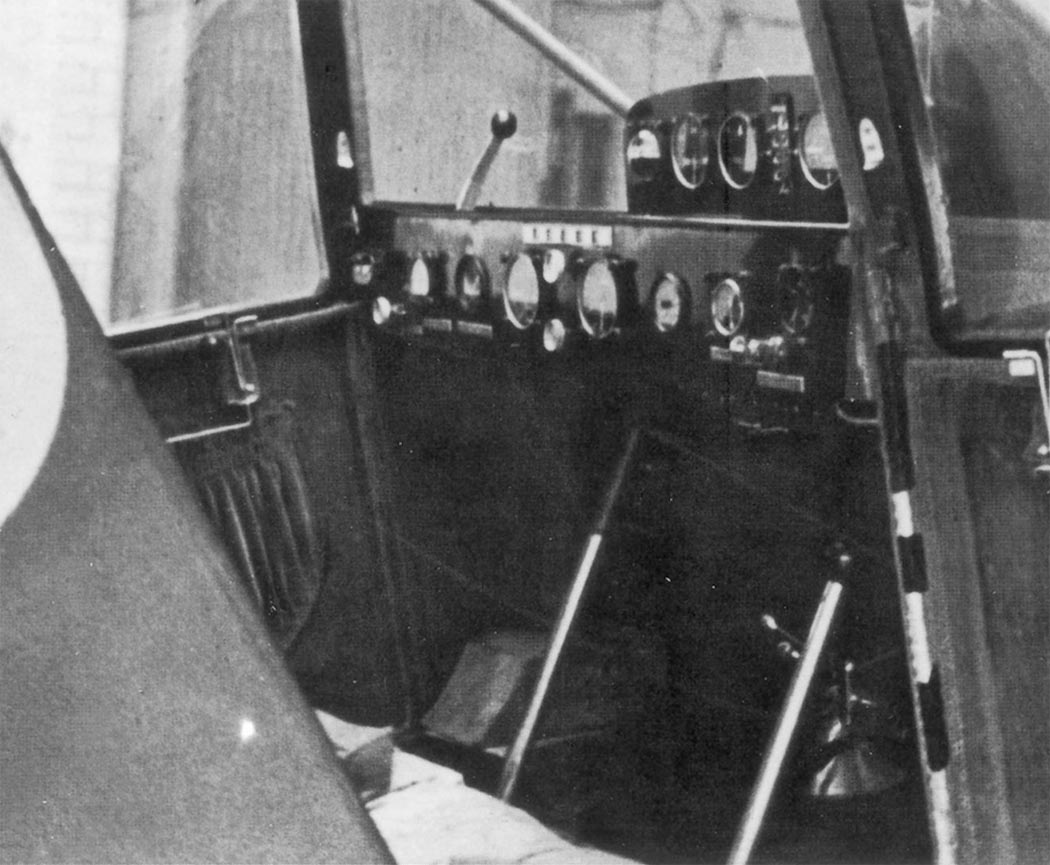

 Кабина пилотов RWD-9S

  Схемы:

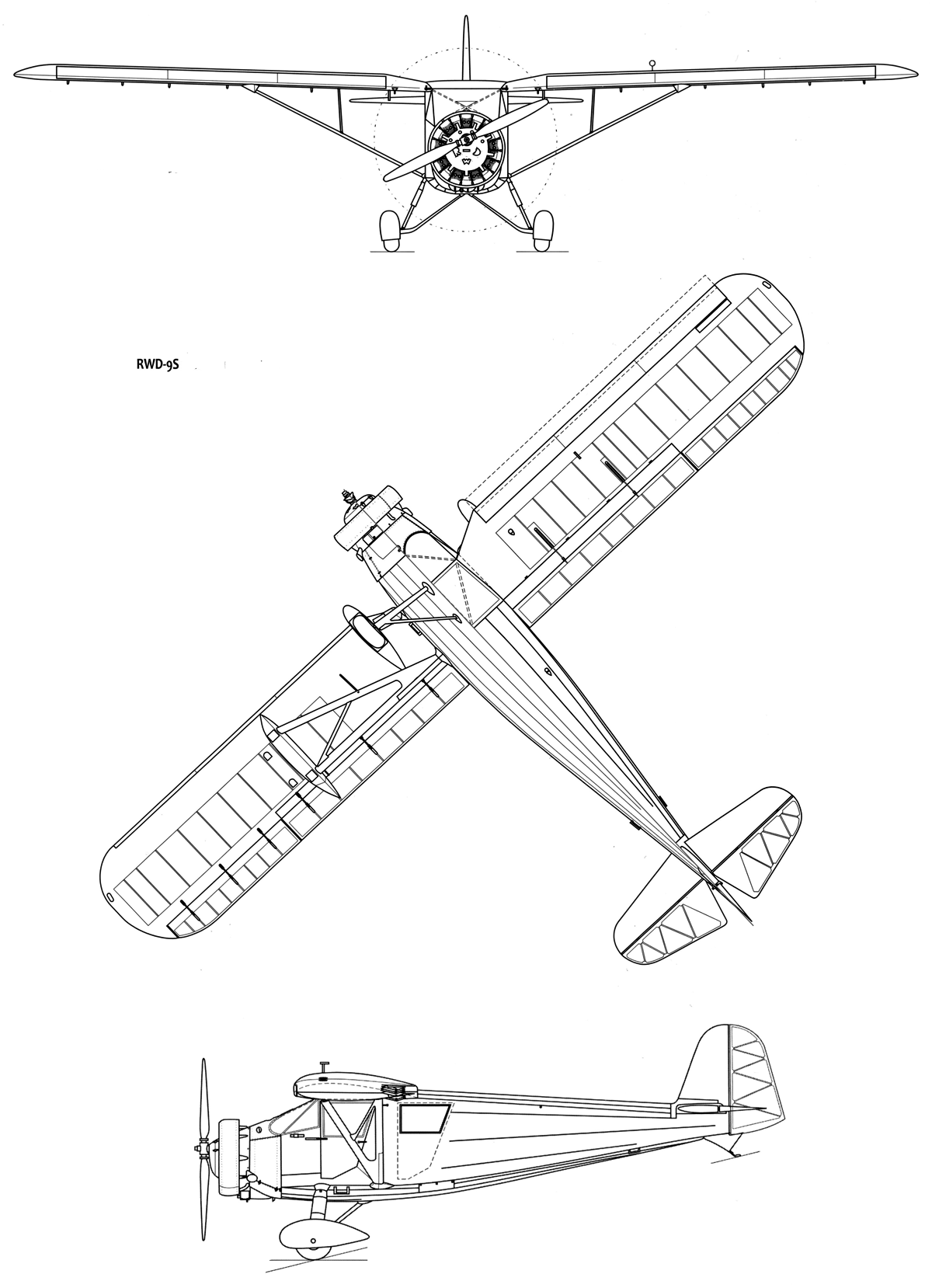

 RWD-9

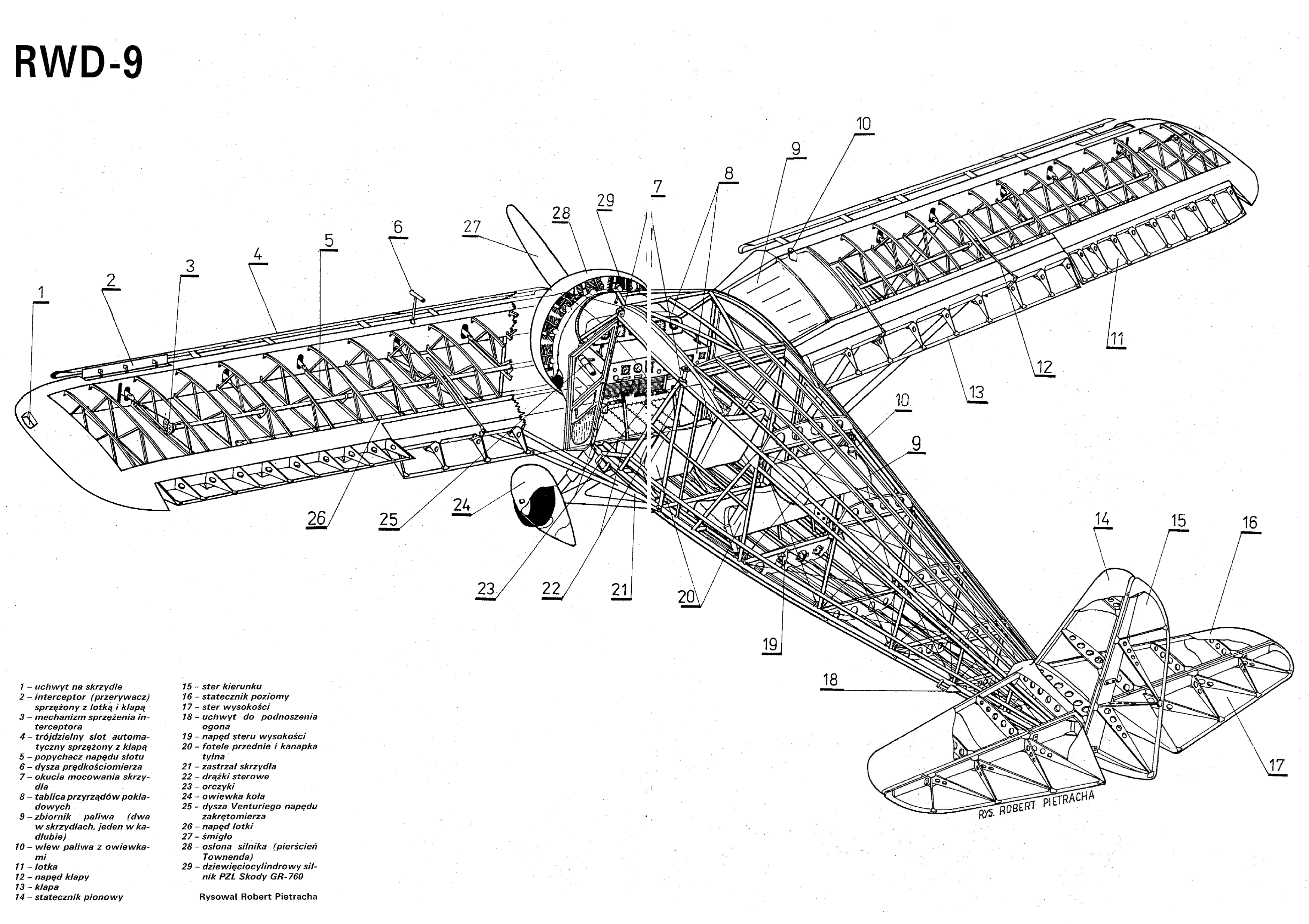

 Компоновочная схема

  Варианты окраски:

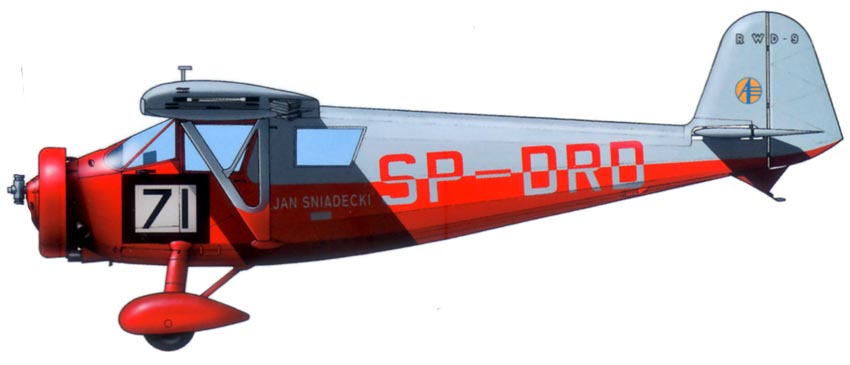

 RWD-9S     (c) Wojciech Sankowski
 RWD-9W     (c)  Wojciech Sankowski

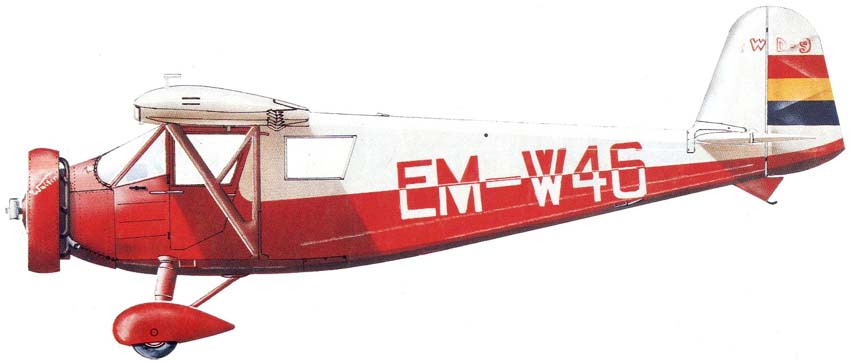

 Испанский RWD-9     (c) Krzysztof Cieslak

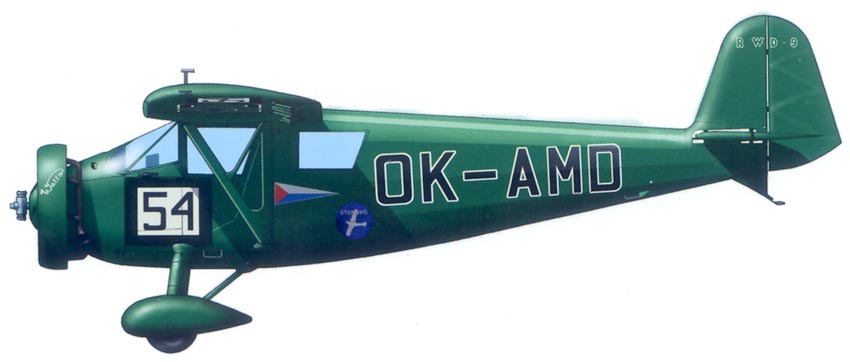

 Чешский RWD-9W     (c) Krzysztof Cieslak
 RWD-9  республиканцев   (c) Сергей Вахрушев







Список источников:

Stratus. Polskie Konstrukcje Lotnicze No.4. Andrzej Glass. Samoloty sportowe RWD-6 i RWD-9
Andrzej Morgala. Samoloty Wojskowe w Polsce 1924-1939
Maciej Stefanicki, Jacek Wojcik. Polskie Konstrukcje Lotnicze do 1939 r.
Samoloty zbudowane w Panstwowych Zakladach Lotniczych do 1939r.
Andrzej Glass. Polskie konstrukcje lotnicze 1893 -1939
Historia Doswiadczalnych Warsztatow Lotniczych (D.W.L). RWD-9
Nac.gov.pl. RWD-9
Samolotypolskie.pl. RWD-9, 1933
ATL 1993-11-12. Andrzej Glass. RWD-9
L+K 1974-19. Pavel Tyc. RWD-9
