   Waco F

Разработчик: Waco
Страна: США
Первый полет: 1930
Тип: Легкий многоцелевой самолет
  ЛТХ     Доп. информация



В 1930 году авиастроительная компания Waco Aircraft начала выпуск многочисленного семейства легких многоцелевых самолетов - Waco F.  Все машины семейства представляли собой трехместные одностоечные бипланы, оснащенные одним поршневым (чаще всего - звездообразным) двигателем с тянущим пропеллером.

Начался выпуск с серии NF - 50 экземпляров INF c Kinner B-5 (125 л.с.), 30 штук KNF с Kinner K-5 (100 л.с.), около 150 машин RNF c Warner Scarab (110 л.с.),  четыре построенные в 1931 году MNF c Menasco C-4 (125), один ENF с Chevrolet (Martin) D-333 (120 л.с.) и один QNF c Continental A-70 (165 л.с.).

Продолжился выпуск В 1931 году серией CF - три PCF c Jacobs LA-1 (170 л.с.) и 31 экземпляр QCF c Continental A-70 (165 л.с.). В следующем году появились машины серии BF - четыре PBF c Jacobs LA-1 (170 л.с.), несколько OBF с Kinner C-5 (210 л.с.), проект TBF под двигатель Kinner R-5 (160 л.с.) и одиннадцать UBF и UBF-2 c Continental R-670 (210 л.с.).

В 1934 году были построены самолеты серии MF - YMF-3 и YMF-5 c Jacobs L-4 (225 л.с.) и  UMF-3 и UMF-5 c Continental R-670 (210 л.с.), а в дальнейшем ее сменила серия PF - шесть VPF-7 c Continental W-670 (240 л.с.), 41 экземпляр CPF и DPF c Wright R-760 (250 л.с.), один EPF с таим же мотором, более шести сотен UPF-7 c Continental W-670 (240 л.с.), пять YPF с Jacobs L-4 (225 л.с.) и два ZPF c Jacobs L-5 (285 л.с.). Большинство UPF-7 были реквизированы ВВС США под обозначением XPT-14, YPT-14, PT-14 и PT-14A.





 ЛТХ:
Модификация   Waco UPF-7
Размах крыла, м   9.14
Длина самолета,м   7.04
Высота самолета,м   2.57
Площадь крыла,м2   22.70
Масса, кг
  пустого самолета   848
  максимальная взлетная   1202
Тип двигателя   1 ПД Continental W-670
Мощность, л.с.   1 х 240
Максимальная скорость, км/ч   206
Крейсерская скорость, км/ч   183
Практическая дальность, км   640
Скороподъемность, м/мин   270
Практический потолок, м   4500
Экипаж, чел   2


 Доп. информация :


  Чертеж ""

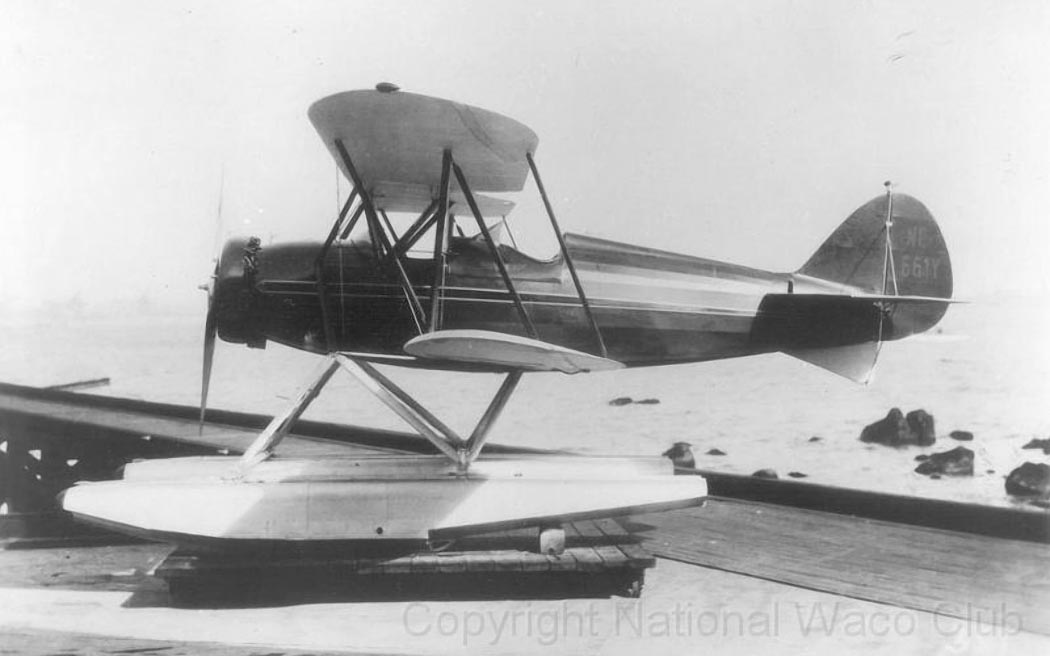

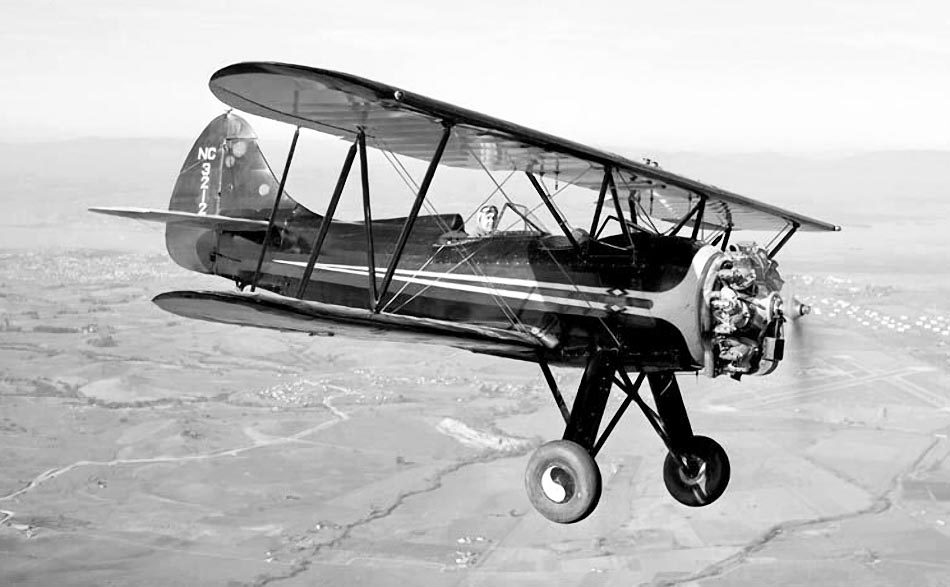

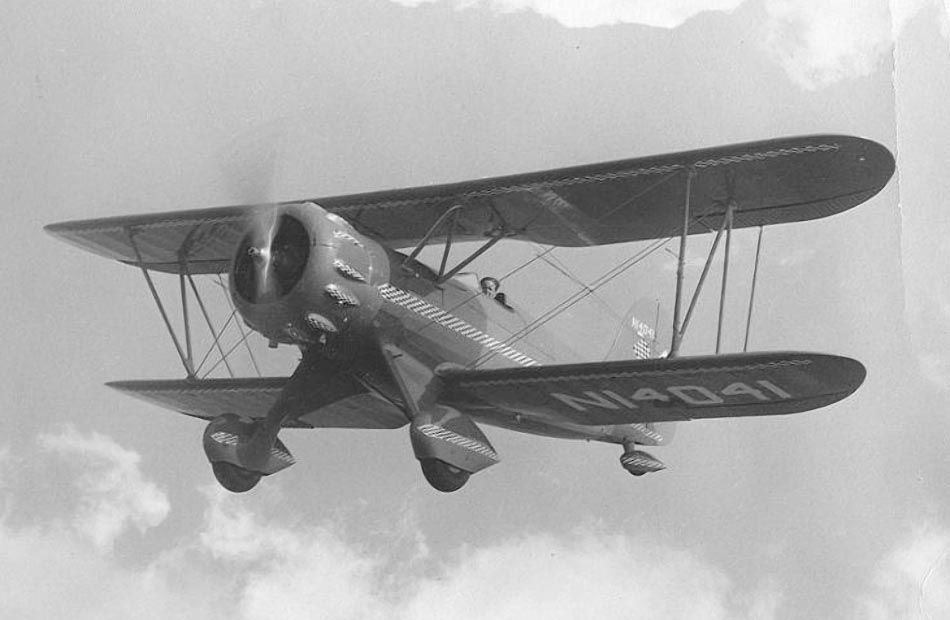

  Фотографии:

 Waco INF
 Waco INF
 Waco INF
 Waco MNF
 Waco RNF
 Waco RNF
 Waco CPF
 Waco QCF-2
 Waco QCF-2
 Waco PBF-2
 Waco UBF-2
 Waco UMF-3
 Waco YMF-5
 Waco YMF-5
 Waco CPF-6
 Waco ZPF-6
 Waco UPF-7

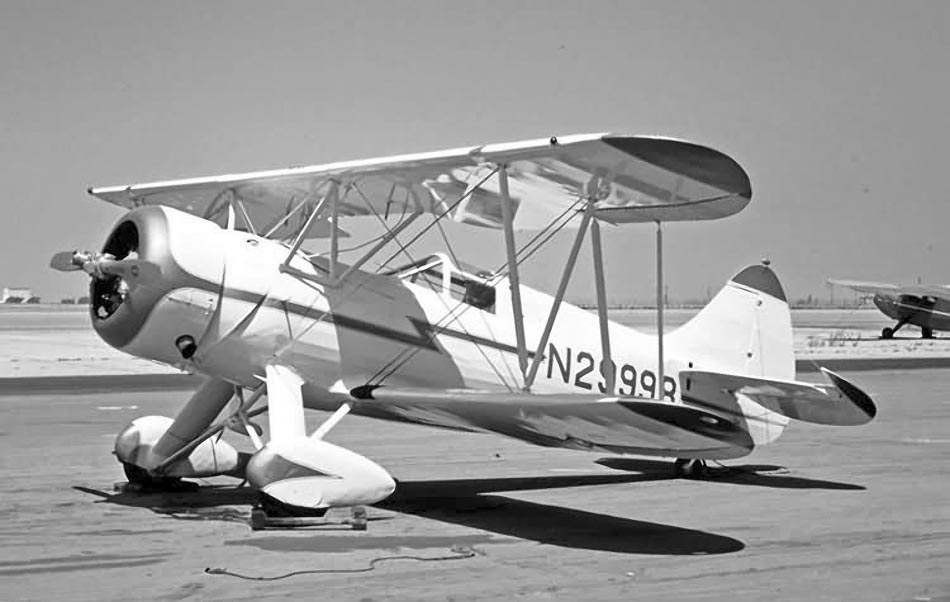

 Waco HPF-7

  Схемы:

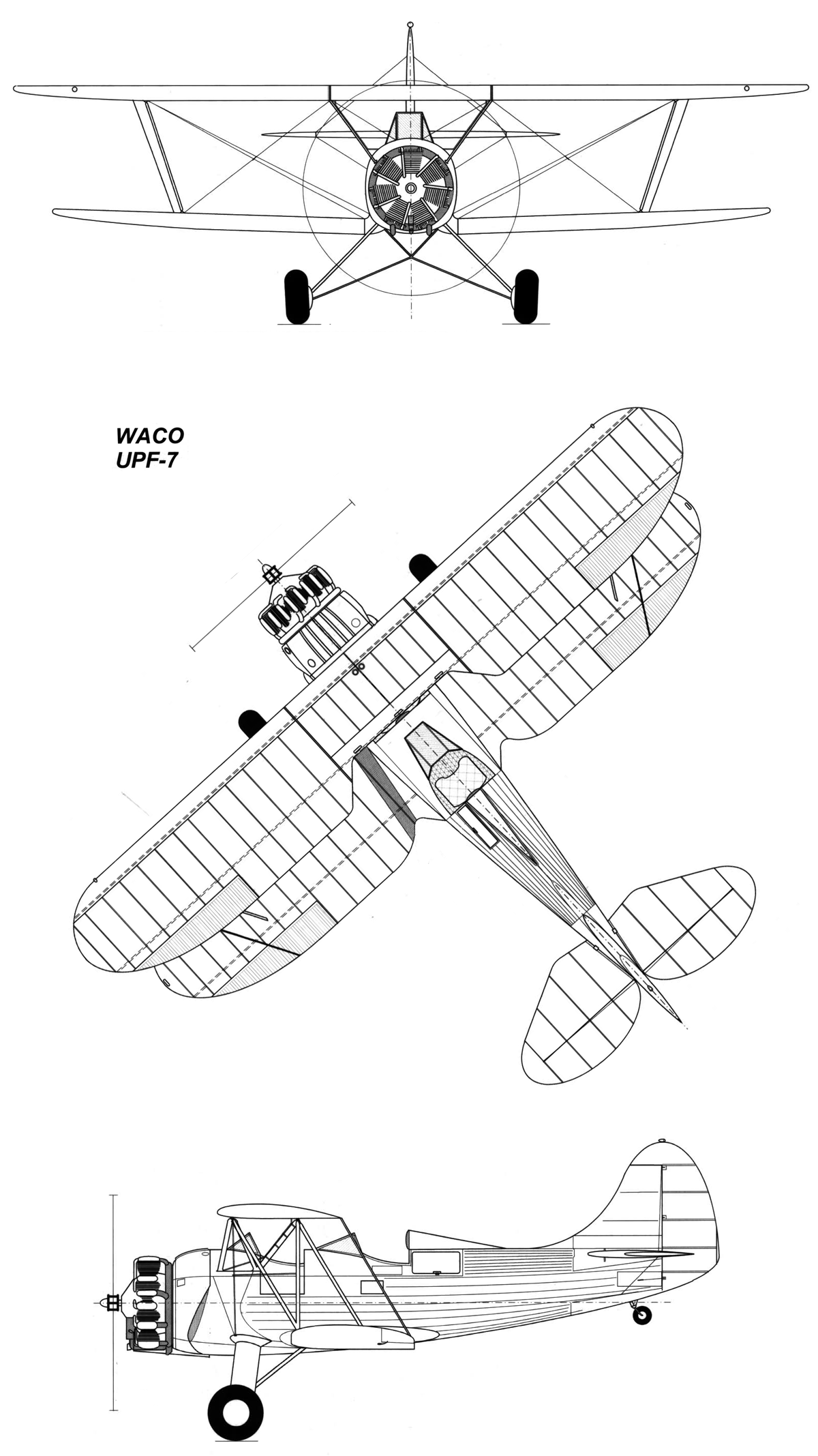

 Waco UPF-7







Список источников:

Aerofiles.com. Waco
Nationalwacoclub.com. History of the Waco Aircraft Company
Secretprojects.co.uk. Waco (Advance Aircraft) designations
Gerhard K. Jantsch. Zivil-Flugzeug der dreißiger und vierziger Jahre
The Vintage Airplane 1977-04. Vintage Album
1000aircraftphotos.com. No. 10696. Waco HPF-7 (NC29998 c/n 5495)
