   Waterbird

Разработчик: Lakes
Страна: Великобритания
Первый полет: 1911
Тип: Легкий самолет
  ЛТХ     Доп. информация



Компания "Lakes Flying Company", основанная в расположенному озера Уиндермер городке Вестморленд (северная Англия), спроектировала и построила самолет, который стал первым успешным гидросамолетом в Великобритании.

Waterbird представляет собой двухместный биплан с крыльями ассиметричной длины, установленный на плавающей платформе длиной3,66 м, созданной профессиональными конструкторами лодок из красного дерева, армированного стальными полосами, и перкали. Для придания поперечной устойчивости на воде на нижних крыльях устанавливались два цилиндрических поплавка. Силовая установка не отличалась большой мощностью – на нем стоял 50-сильный 7-цилиндровый роторно-поршневым мотор Gnome с толкающими пропеллером диаметром2,59 м. Элеронами были оснащены только верхние, более длинные, крылья. Управление рулями направления и высоты осуществлялось посредством тяг.

Первый полет самолет выполнил с озера Уиндермер 25 ноября 1911 года, затем он некоторое время выполнял развлекательные полеты, но в 1912 году во время бури был разрушен в своем ангаре.

Waterbird выполнил всего 60 полетов. Максимальное расстояние, которое преодолел самолет в одном полете за время своего недолгого существования – 20 миль, а максимальная набранная высота – 800 футов. По сведениям The Times, некоторые из его обломков хранились вплоть до шестидесятых годов.









 ЛТХ:
Модификация   Waterbird
Размах крыла, м   12.50
Длина самолета,м   11.10
Высота самолета,м
Площадь крыла,м2   33.90
Масса, кг
  пустого самолета   354
  максимальная взлетная   514
Тип двигателя   1 ПД  Gnome et Rhone
Мощность, л.с.   1 х 50
Максимальная скорость, км/ч   72
Крейсерская скорость, км/ч   52
Продолжительность полета, ч
Максимальная скороподъемность, м/мин
Практический потолок, м   244
Экипаж, чел   2


 Доп. информация :


  Фотографии:

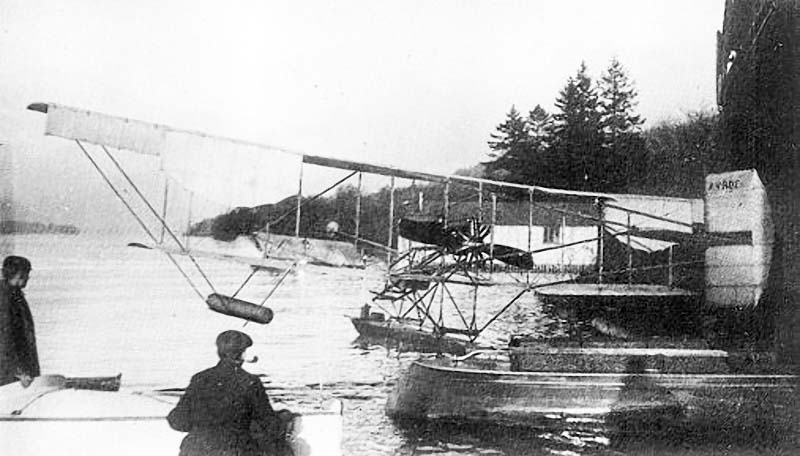

 Waterbird

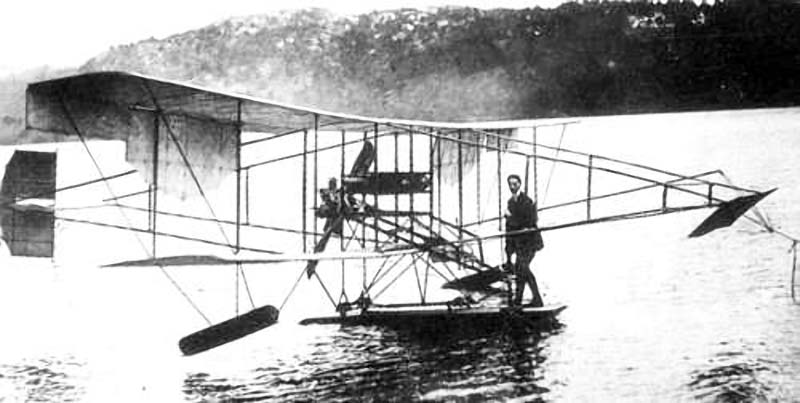

 Waterbird







Список источников:

de Agostini. Мировая Авиация. Самолеты "Lakes Flying Company"
Schiffer. M.Goodall, A.Tagg. British Aircraft before the Great War
Putnam. P.Lewis. British Aircraft 1809-1914
