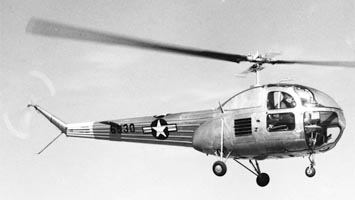

   Bell 54 (H-15)

Разработчик: Bell
Страна: США
Первый полет: 1948
Тип: Легкий вспомогательный вертолет
  ЛТХ     Доп. информация



В феврале 1946 года Армия США выпустила требование на двухместный легкий вертолет разведки и наблюдения. Фирма "G&A Aircraft Company" (Уиллоу Гроув, Пенсильвания) предложила наиболее подходящую конструкцию. С ней заключили контракт на три прототипа XR-14 с двигателем Continental A100 мощностью100 л.с. (75 кВт), но по ряду причин фирма не смогла приступить к постройке.

"Bell" в конкурсе была второй с Model 54, и в мае 1946 года компании дали разрешение на постройку трех прототипов XR-15, получивших в 1948 году обозначение XH-15.

XR-15 был 4-местным вертолетом в основном цельнометаллической конструкции и основывался на хорошо опробованной динамической системе первых вертолетов "BELL": несущий винт с двумя деревянными лопастями и стабилизирующее устройство под прямым углом к лопастям. Шасси установили неубирающееся четырехстоечное с одним колесом на каждой стойке. Под задней балкой монтировалась хвостовая ограничительная опора.

В качестве силовой установки взяли двигатель Continental O-470, который установили в задней части фюзеляжа в отсеке с большими боковыми проемами, закрытыми жалюзи.

Испытания трех прототипов не выявили серьезных проблем, но серийных заказов не последовало, и разработку XH-15 закрыли в конце 1950 года.








 ЛТХ:
Модификация   XH-15
Диаметр несущего винта, м   11.38
Диаметр рулевого винта, м   1.95
Длина, м   8.94
Высота ,м   2.68
Масса, кг
  пустого
  максимальная взлетная   1268
Тип двигателя   1 ПД Continental X0-470-5
Мощность, кВт   1 х 205
Максимальная скорость, км/ч   170
Крейсерская скорость, км/ч   152
Практическая дальность, км   320
Скороподъемность, м/мин
Практический потолок, м   6100
Статический потолок, м
Экипаж, чел   2-4


 Доп. информация :

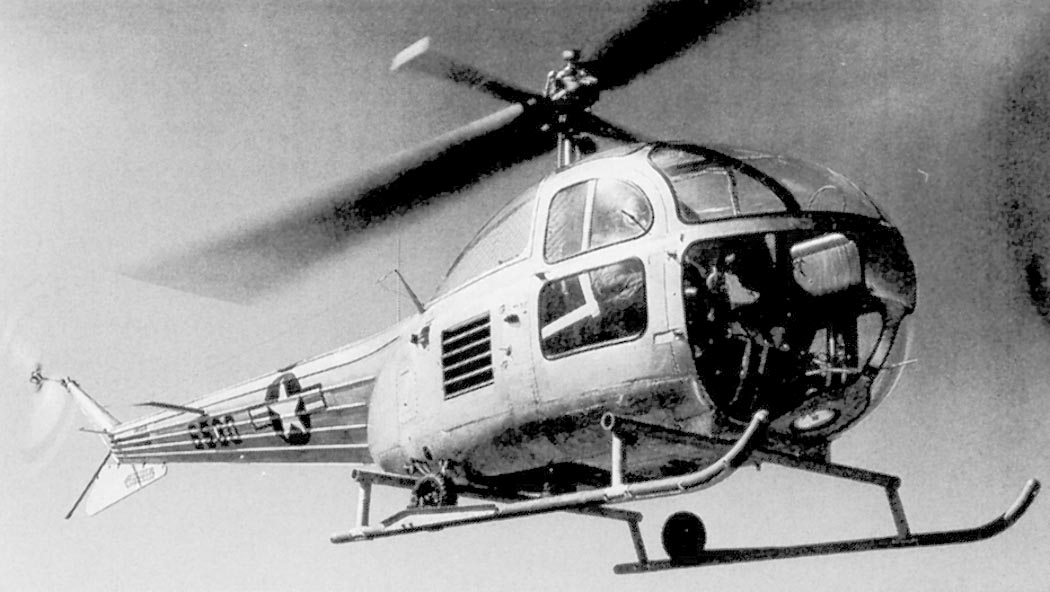

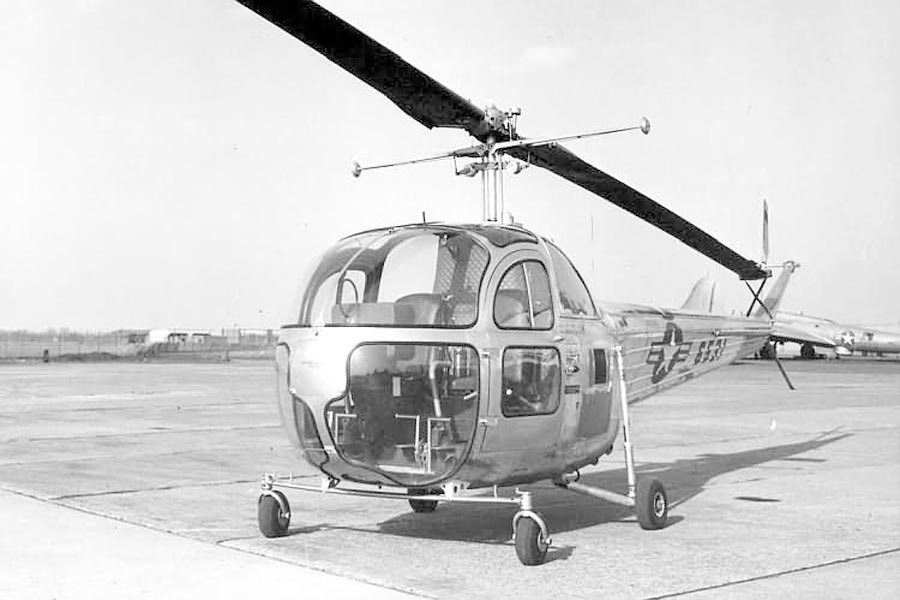

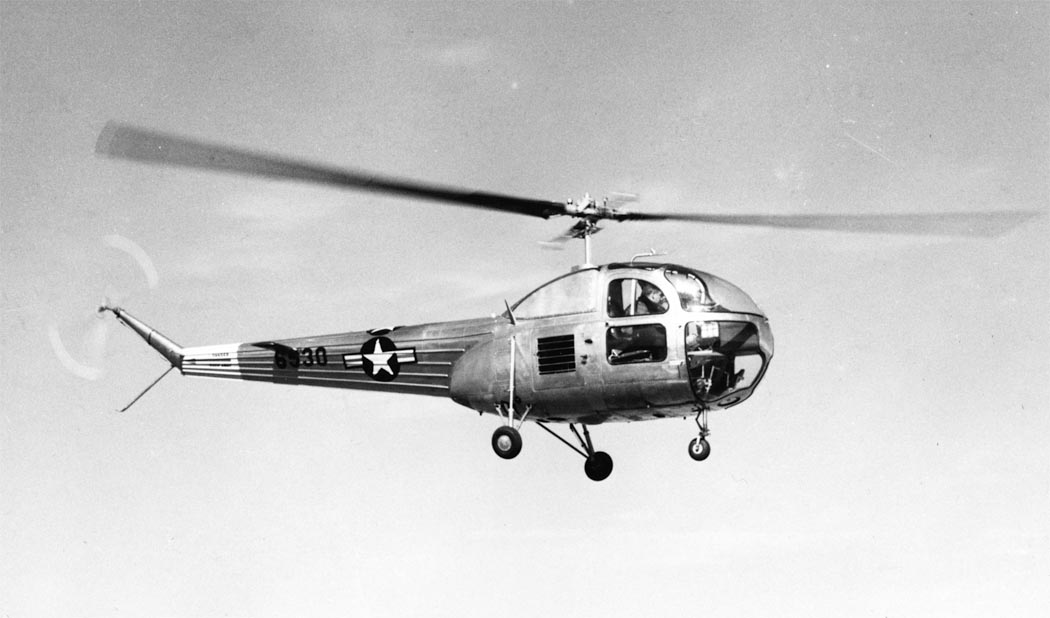

 Фотографии:

 Bell 54
 Bell 54
 Bell 54

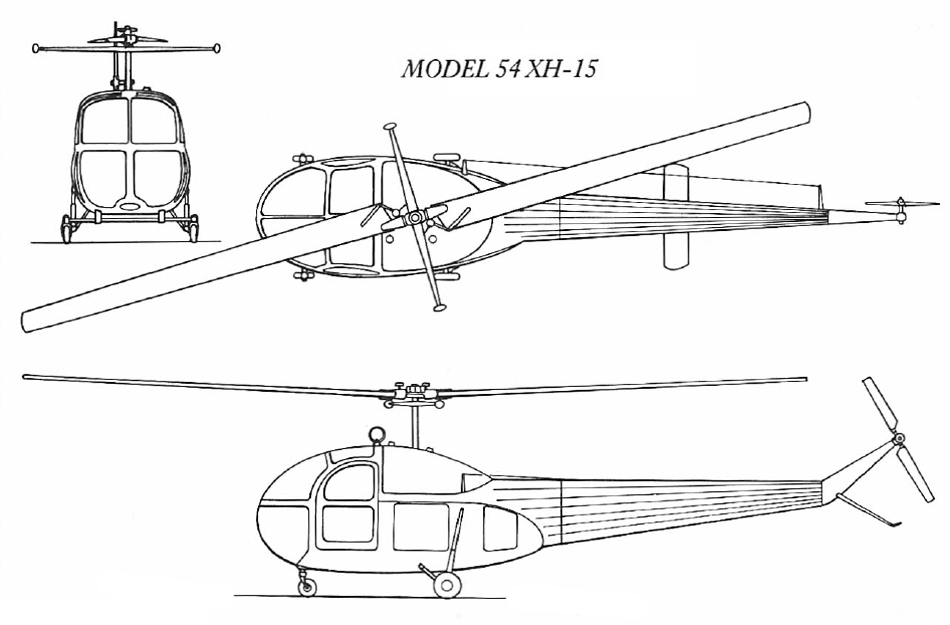

  Схемы:

 Bell 54







Список источников:

de Agostini. Мировая Авиация. Bell Model 54 (H-15)
Максим Старостин. Все вертолеты Мира. Bell Model 54
Aerofiles.com. Bell
Putnam. A.J. Pelletier. Bell Aircraft since 1935
Bellaircraftmuseum.org. Photo Gallery
Howard K. Butler. The Restoration of the Army Air Corps, 1947-1953
Stephen Harding. U.S. Army Aircraft since 1947
1000aircraftphotos.com. No. 8123. Bell 54 XH-15 (46-531 c/n 2) US Air Force
