   Ка-56 Оса

Разработчик: ОКБ Камова
Страна: СССР
Первый полет:
Тип: Сверхлегкий вспомогательный вертолет
  ЛТХ     Доп. информация



Активные работы в создании сверхлегких вертолетов приходятся на 40-е и 50 годы уходящего столетия. Наша страна не была исключением и первым, кто приступил к решению этой проблемы был Н.И. Камов.

В 1946 году под его руководством был построен первый в Советском Союзе одноместный вертолет Ка-8 "Иркутянин" - "воздушный мотоцикл", как его назвали журналисты после демонстрации на воздушном параде в Тушино 25 июля 1948 г. . Вертолет был построен по соосной схеме несущих винтов с мотоциклетным двигателем мощностью 38 л.с.

После успешных полетов вертолета Ка-8 Н.И. Камову поручается создание на его базе вертолета наблюдения и связи для кораблей Военно-Морского Флота. И в октябре 1948 года организуется новое вертолетное ОКБ. Н.И. Камов существенно улучшает конструкцию Ка-8 и создает новый одноместный вертолет Ка-10, но уже с авиационным поршневым двигателем АИ-4Г главного конструктора Ивченко А.Г..

Соосная схема несущих винтов, в виду отсутствия рулевого винта, обеспечивала вертолету высокое аэродинамическое качество, а  аэродинамическая симметрия несущей системы соосных винтов исключала перекрестные связи в системе управления и делала более простой технику пилотирования вертолета, повышала его маневренность, обеспечивала низкий уровень вибраций конструкции. Совокупность этих отличительных факторов соосной схемы вертолета в дальнейшем были подтверждены и на последующих вертолетах ОКБ Камова различных весовых категорий и назначений.

В 1971 году Решением Правительства коллективу ОКБ была задана разработка сверхлегкого одноместного вертолета в интересах Вооруженных Сил СССР. Руководство работами поручается Заместителю главного конструктора Фомину Сергею Николаевичу. В соответствии с Техническим Заданием вертолет должен был быть спроектирован так, чтобы обеспечивал укладку его в транспортировочный контейнер цилиндрической формы диаметром не более 500 мм. Это требование определялось базированием вертолёта как на надводных, так и подводных судах Военно-Морского флота и транспортировкой к месту эксплуатации самоходными средствами через торпедные аппараты судов. Из транспортировочного состояния в эксплуатационное вертолет должен приводиться одним человеком в течении 15 минут. И еще одно немаловажное требование - полная автономность длительной эксплуатации вертолета вдали от мест базирования. Эти требования сразу определили концепцию конструктивного решения вертолета - вертолет должен быть складным с минимальным количеством отсоединяемых элементов.

Были рассмотрены различные компоновочные решения, изучен опыт американцев, которые в 1956-57 годах провели конкурс на одноместный вертолёт, по которому прошли испытания вертолеты одновинтовой схемы фирмы Хиллер и соосной схемы фирмы Гиродайн. К серийному производству не был принят ни один из вертолётов, и вертолёты эти были только легко разбираемые.

В результате большого объема расчетно-конструкторских работ коллективом ОКБ вертолет Ка-56 Оса был выполнен по схеме "складского угла" с размещением пилота по типу как на вертолете Ка-10. Вертолет оснащен роторно-поршневым двигателем воздушного охлаждения и колесным шасси с хвостовой упругой опорой.

Применение роторно-поршневого двигателя с воздушным охлаждением и работающем на автомобильном топливе решало многие задачи, начиная от малых габаритов двигателя, по сравнению с обычным поршневым двигателем, более равномерной его работой и низким уровнем вибрации и шума, устойчивостью к запуску в условиях низких температур наружного воздуха. Кроме того, упрощалась задача обеспечения вертолета топливом и маслами в условиях отдаленных от мест базирования.

В процессе разработки был построен полномасштабный макет вертолета, на котором до мельчайших подробностей отрабатывались на уровне рабочей документации основные компоновочные решения и конструкция узлов складывания агрегатов и элементов вертолета.

Параллельно с макетом был создан опытный образец основного модуля вертолета - двигатель, редуктор, соосная несущая система.

Конструктивно, решения узлов складываемых элементов вертолета были выполнены по схеме одноподвижных кинематических пар, и таких пар, которые обеспечивали процесс складывания или развертывания вертолета в эксплуатационное состояние на вертолете всего шесть.

Отделяемыми элементами конструкции являлись только 4 лопасти соосного несущего винта. Стыковка лопастей осуществлялась быстроразъемным пальчиковым соединением с фиксирующей пружиной задвижкой.

Несущая система (за исключением лопастей) и система управления вертолетом не требовали никаких регулировочных работ после развертывания вертолета в эксплуатационное состояние.

В результате натурной отработки конструкции вертолета, удалось добиться того, что время приведения вертолета из транспортировочного положения в эксплутационное одним человеком составило менее 10 мин.

При взлетной массе 220 кг. вертолет поднимал полезную нагрузку более 110 кг. при мощности роторно-поршневого двигателя 40 л.с.

Вертолет мог преодолеть расстояние до 150 км со скоростью 110 км/ч на высотах полета до 1700 м.

К сожалению, вертолет не удалось довести до летных испытаний из-за недоведенности роторно-поршневого двигателя и вообще отсутствия у нас в стране авиационного поршневого двигателя малой мощности.

Затем наступили новые времена и перед ОКБ были поставлены новые задачи.



 ЛТХ:
Модификация   Ка-56
Диаметр несущего винта, м
Длина,м
Высота ,м
Масса, кг
  пустого   110
  нормальная взлетная   220
Тип двигателя   1 ПД
Мощность, л.с.   1 х 40
Максимальная скорость, км/ч   110
Практическая дальность, км   150
Скороподъемность, м/мин
Практический потолок, м   1700
Экипаж, чел   1


 Доп. информация :


  Фотографии:

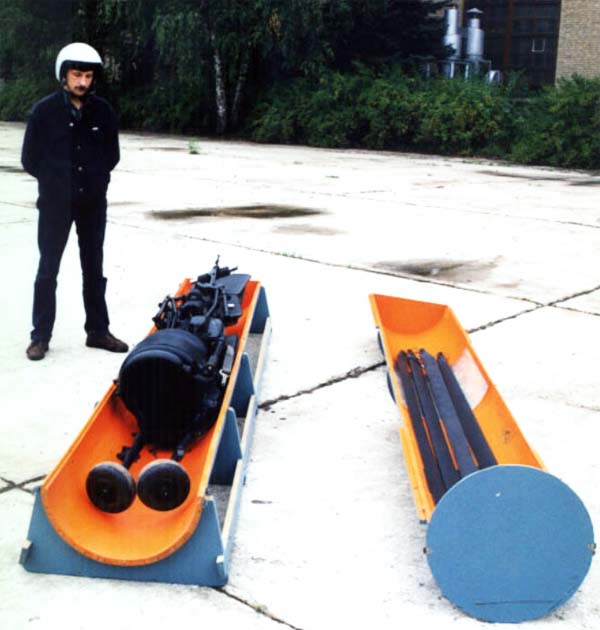

 Ка-56 в контейнере

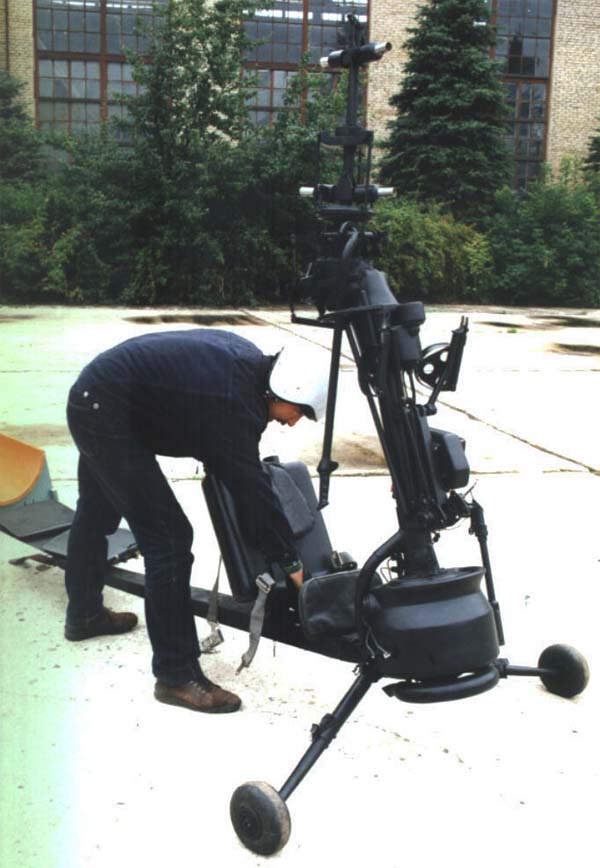

 Этапы сборки Ка-56

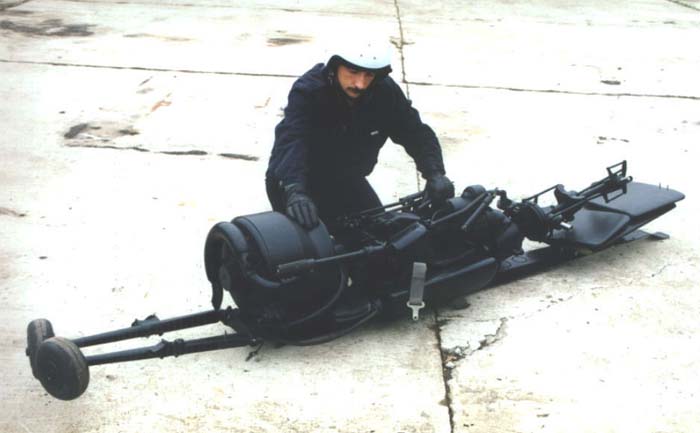

 Этапы сборки Ка-56

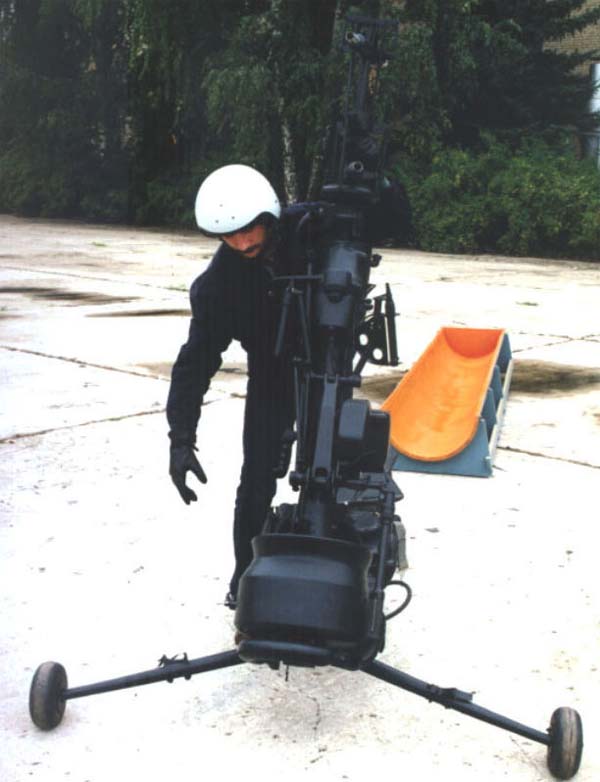

 Этапы сборки Ка-56

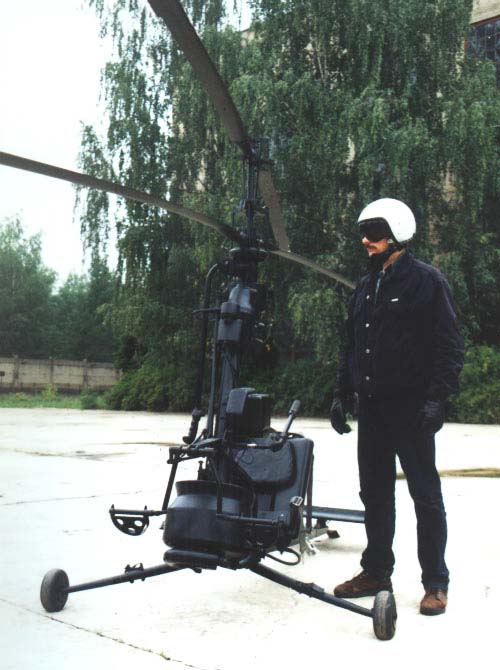

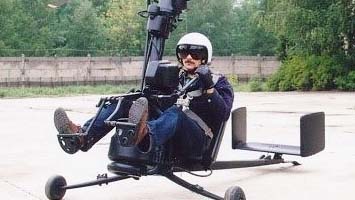

 Ка-56 в собранном виде

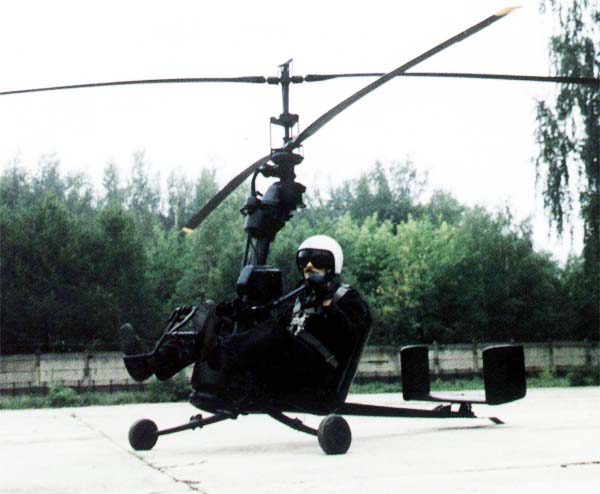

 Ка-56 в собранном виде







Список источников:

Brazd.ru. Сверхлегкий вертолет Камов Ка-56 Оса


Уголок неба. 2008
