   KD-1(G-1)

Разработчик: Kellett
Страна: США
Первый полет: 1934
Тип: Легкий вспомогательный автожир
  ЛТХ     Доп. информация



Автожир Kellett KD-1 образца 1934 года по компоновке очень близок британскому Cierva C.30. Кабины двух членов экипажа KD-1 расположены тандемом, в силовой установке применен звездообразный мотор Jacobs L-4.

Были проведены интенсивные испытания автожира с целью определения возможности запуска в серию коммерческого варианта KD-1A, оснащенного трехлопастным несущим винтом со складывающимися лопастями, тормозом несущего винта и рядом конструктивных отличий. На KD-1A сохранили мотор Jacobs L-4.

На одноместном варианте KD-1A 19 мая 1939 года впервые была продемонстрирована способность автожира доставлять почту - аппарат перевез груз из Вашингтона в пригородный аэропорт Гувер. Малоизвестный факт: 6 июля того же года компания "Eastern Airlines" открыла первую авиапочтовую линию, на которой работали винтокрылые аппараты. Применявшийся KD-1B отличался от KD-1A закрытой кабиной летчика.

Ранее, в 1935 году, Армия США приняла решение о проведении оценочных испытаний автожира Kellet под обозначением YG-1. В 1937 году Армия закупила один оснащенный радиостанцией YG-1A, а в 1937 году - семь YG-1B с измененным составом бортового оборудования.

В 1942 году была приобретена партия из семи наблюдательных XO-60; на шести из них моторы Jacobs R-60 мощностью 225 л. с. заменили на 300-сильные Jacobs R-775, после чего обозначение изменили на YO-60. В ходе модернизации кабину летчика сделали закрытой и оборудовали несколько иллюминаторов для лучшего обзора.

На одном YG-1B был установлен несущий винт с постоянной частотой оборотов (доработанная машина обозначалась YG-1C). После замены мотора Jacobs R-775 на R-915 эта машина стала обозначаться XR-2. После того как этот автожир разрушился из-за земного резонанса, аналогично ему доработали один YG-1B, получивший обозначение XR-3.

Автожиры фирмы "Kellet" стали первыми винтокрылыми аппаратами, на практике использовавшимися Армией США. Однако от их дальнейшего выпуска отказались.

Конструкция KD-1.

Машина была выполнена по схеме с тянущим винтом, тандемным расположением кабин летчика и пассажира, была оснащена системой предраскрутки несущего ротора (до приблизительно 100 об/мин.), что позволяло выполнять взлет с очень коротким разбегом. На автожир устанавливался звездообразный семицилиндровый двигатель воздушного охлаждения Jacobs L4MA-7 мощностью 225 л.с. Управление автожиром по крену и тангажу осуществлялось без каких-либо рулевых поверхностей (элеронов и рулей высоты)- только наклоном плоскости несущего ротора.

Несущий винт трёхлопастный, лопасти могли складываться для хранения. Конструкция лопастей смешанная: стальной лонжерон, деревянный набор и покрытие из многослойной фанеры, ткани и аэролака.

Рама фюзеляжа - сварная, из стальных труб. Обшивка передней части - алюминий, задней - ткань. Топливные баки расположены в передней части фюзеляжа.

Горизонтальное хвостовое оперение смешанной конструкции, руль направления и вертикальные стабилизаторы - металлическая рама с тканевой обшивкой.

Шасси трёхстоечное, колёсное, с хвостовой опорой. Передние стойки шасси оснащены механическими тормозами и воздушно-масляными амортизаторами. Хвостовое колесо самоориентирующееся, с возможностью фиксации. Хвостовое оперение могло регулироваться на земле. Его горизонтальные части (левая и правая) могли устанавливаться так, чтобы в ходе взлёта компенсировать реактивный момент винта за счет обдува воздушной струёй от него.

Органы управления аналогичны самолётным - центральная ручка управления и педали. Ручка в задней (пилотской) кабине была оснащена фиксатором-защелкой. Слева в кабине, рядом с сектором газа, располагался рычаг муфты раскрутки несущего винта. Путевое управление при рулении на аэродроме осуществлялось поворотом руля направления через педали: также дача педали в полёте позволяла сократить радиус разворота, хотя обычно этого и не требовалось. В каналах поперечного и продольного управления были установлены механические триммеры, позволяющие снять излишнюю нагрузку с ручки управления. Приборное оборудование включало в себя: высотомер, индикатор скорости, компас, топливомер, тахометры двигателя и ротора, прочие приборы контроля работы двигателя.





 ЛТХ:
Модификация   YO-60
Диаметр несущего винта, м   12.20
Длина, м   8.80
Высота ,м   3.10
Масса, кг
  пустого   739
  максимальная взлетная   1021
Тип двигателя   1 ПД Jacobs R-915
Мощность, кВт   1 х 221
Максимальная скорость, км/ч   200
Крейсерская скорость, км/ч   175
Практическая дальность, км   322
Скороподъемность, м/мин
Практический потолок, м   4270
Статический потолок, м
Экипаж, чел   2


 Доп. информация :


 Фотографии:

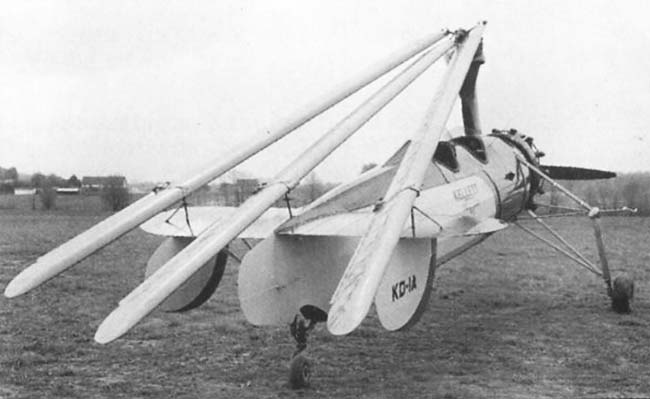

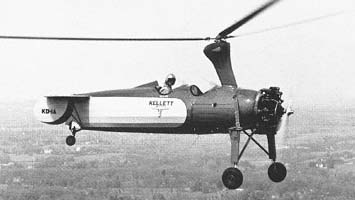

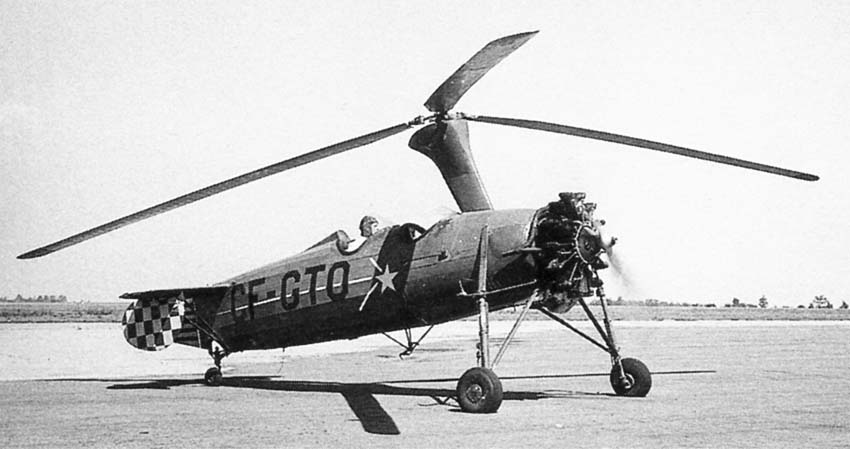

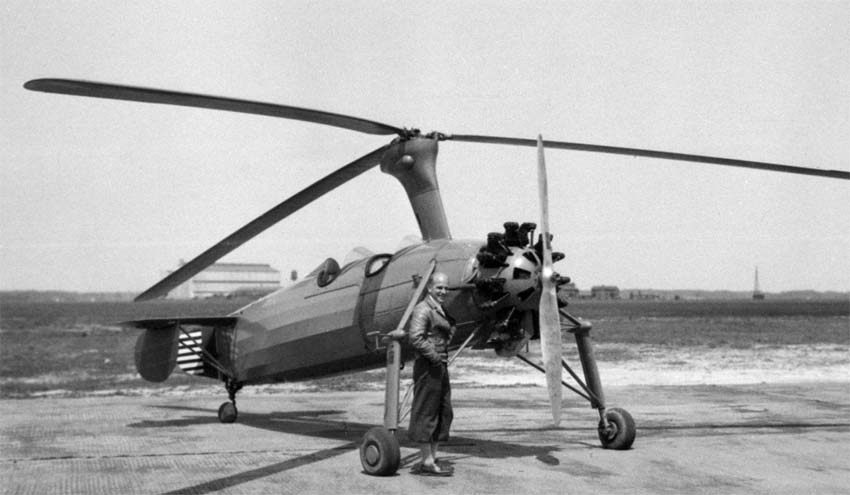

 KD-1A

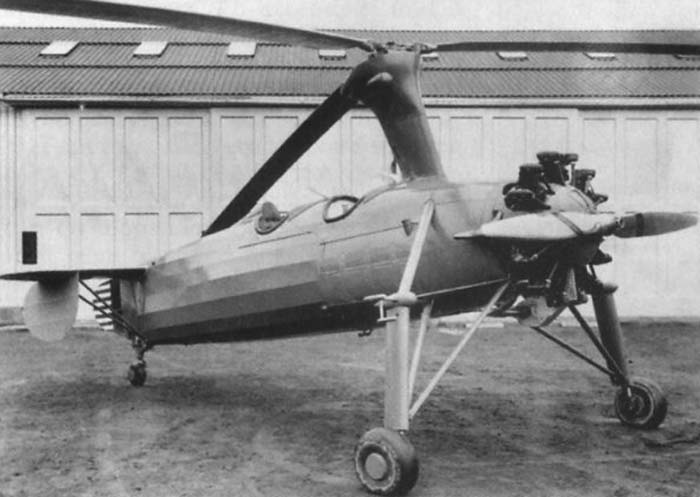

 KD-1A

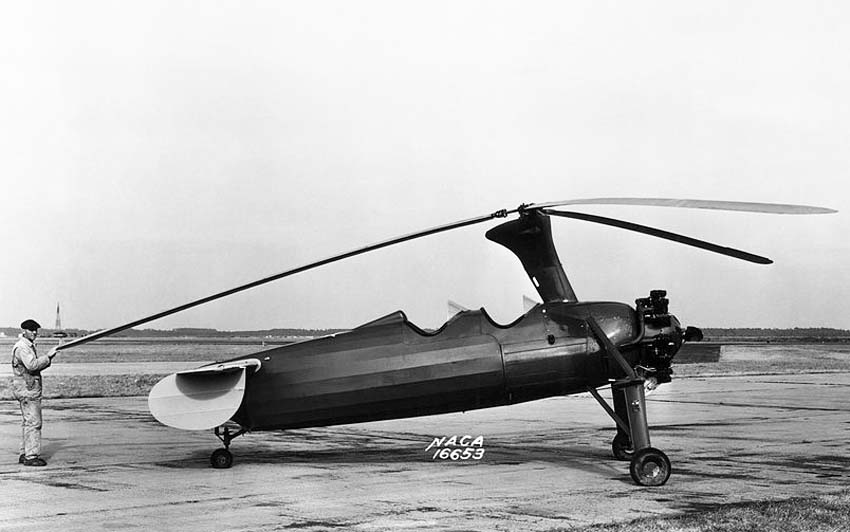

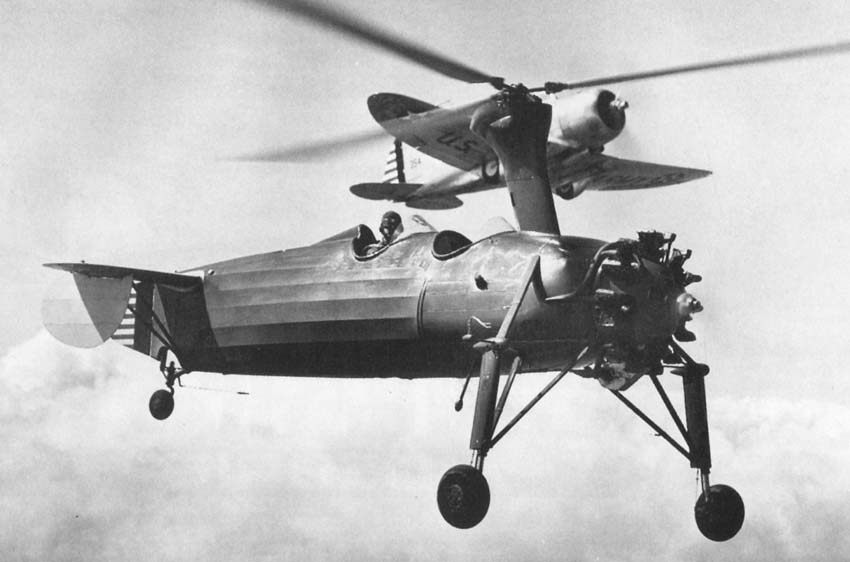

 YG-1

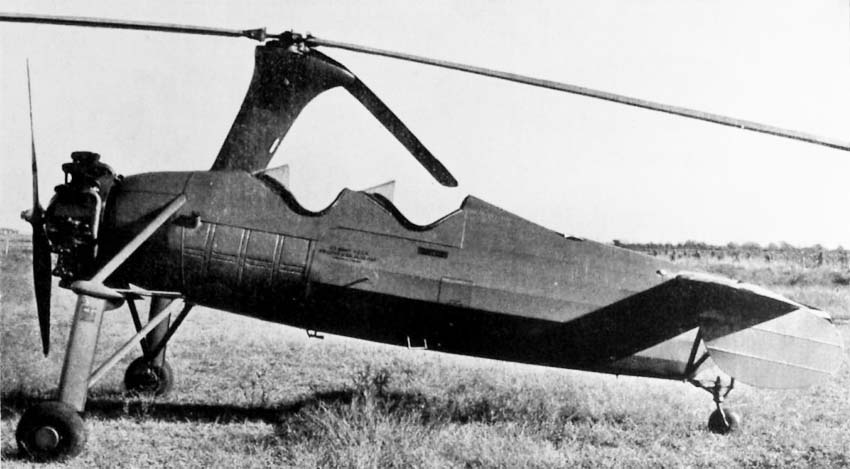

 YG-1A
 YG-1A
 YG-1A
 YG-1B

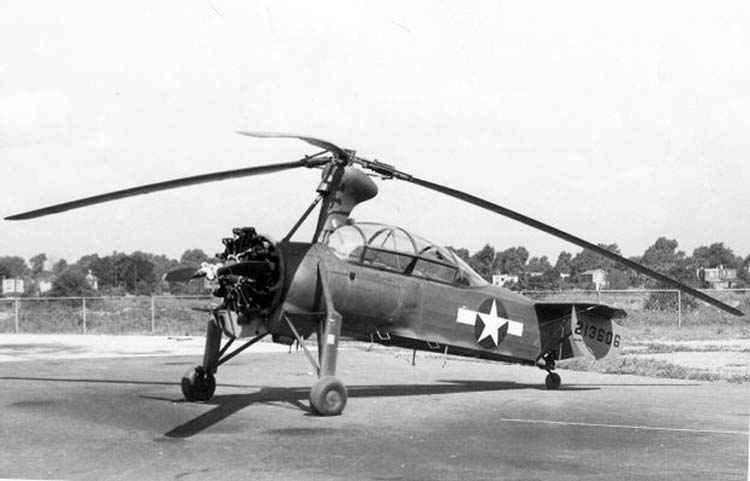

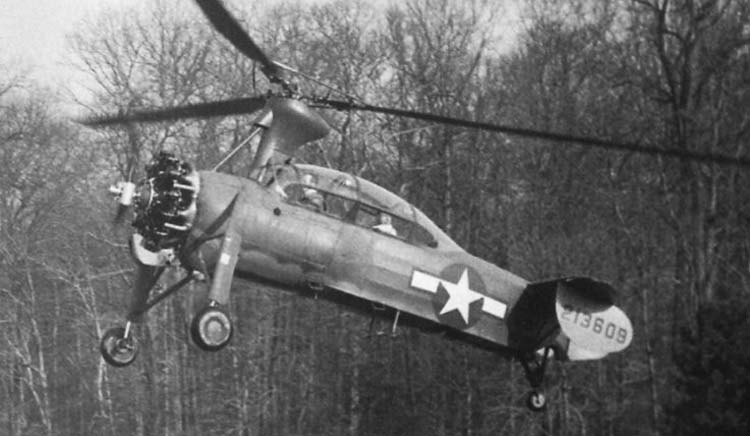

 YO-60
 YO-60

  Схемы:

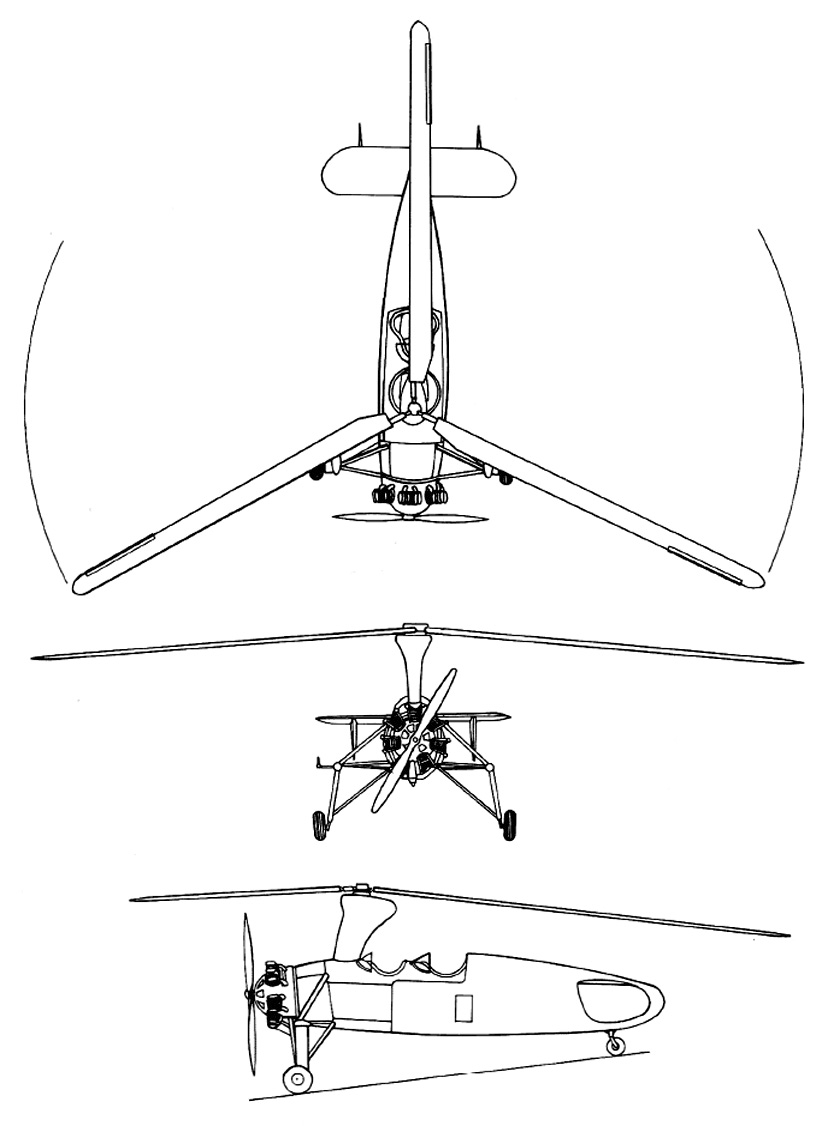

 KD-1

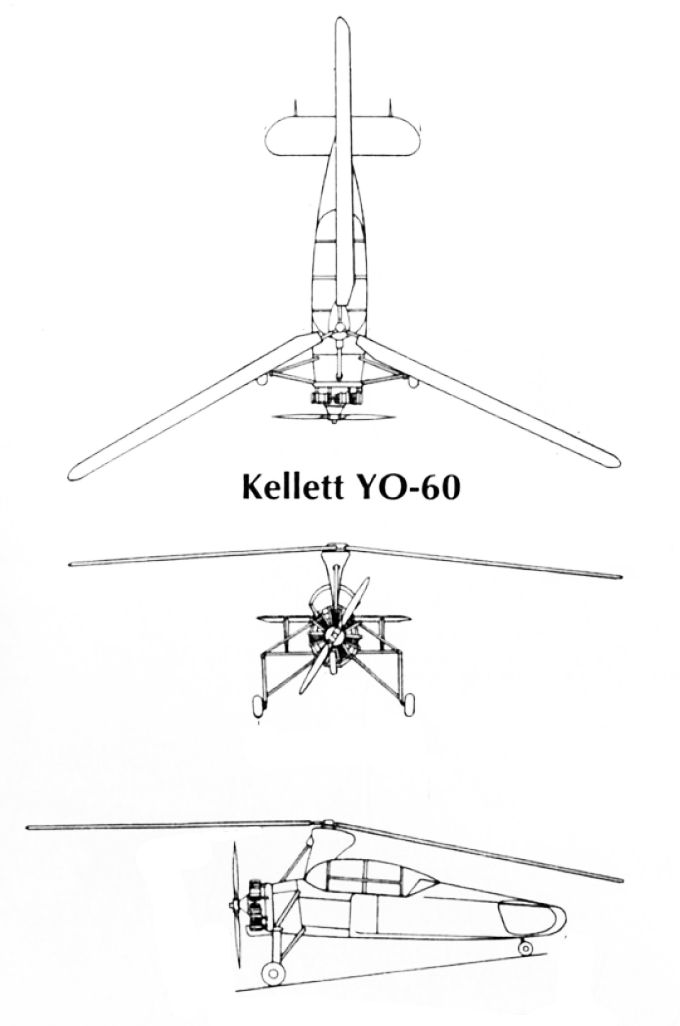

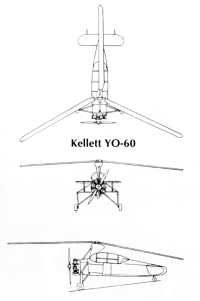

 YO-60







Список источников:

de Agostini. Мировая Авиация. Kellett KD-1. Семейство автожиров
Максим Старостин. Все вертолеты Мира. Kellett KD-1
Aerofiles.com. Kellett
Aeroplane. Howard Levy. Kellett Gyrations
Nasa.gov. YG-1 Autogiro
Eichhorn.ws. Das Flugzeug-Archiv. Heereshubschrauber Kellett KD-1
