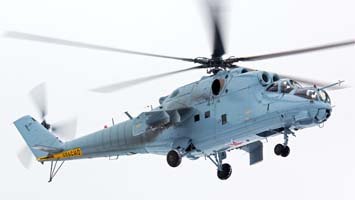

   Ми-24К

Разработчик: ОКБ Миля
Страна: СССР
Первый полет: 1979
Тип: Вертолет-корректировщик
  ЛТХ     Доп. информация



В 1972 г. В 1979 г. на ''МВЗ им. М.Л.Миля'' создается модификация Ми-24К (изделие 201), предназначенная для визуального наблюдения за полем боя, расположением войск противника, корректирования ракетной и артиллерийской стрельбы, а также перспективного фотографирования местности.

Вместо "Радуги" разведчик-корректировщик Ми-24К получил систему наблюдения "Ирис" с увеличенным сектором обзора. В его грузовой кабине был установлен бортовой разведывательно-корректировочный комплекс "Рута", состоящий из оптического наблюдательного прибора, бортовой вычислительной машины и устройства преобразования информации, а также фотоаппарат АФА-100 для съемки через специальное окно с правой стороны фюзеляжа. Управление комплексом осуществлял летчик-оператор из своей кабины. С 1983 по 1989 гг. было построено 92 воздушных корректировщика.

в 2010-2011 году украинский "Конотопский авиаремонтный завод" "Авиакон" для ВВС Азербайджана модернизировала 12 экземпляров Ми-24К в вариант Super Hind Mk IV. Модернизированные вертолеты получили азербайджанское обозначение Ми-24G и оснащаются цифровыми системами, ИК и ТВ камерами, тактическая информация отображается на дисплеях, экипаж имеет очки ночного видению и дневной/ночной индикатор на фоне лобового стекла, спутниковая система GPS обеспечивает точную навигацию.

В 2015 году на Московском вертолётном заводе им. М.Л. Миля на базе Ми-24К создан экспериментальный вертолет - летающая лаборатория перспективного скоростного вертолета (ЛЛ ПСВ).






 ЛТХ:
Модификация   Ми-24К
Диаметр несущего винта, м   17.30
Диаметр рулевого винта, м   3.91
Длина,м   21.50
Высота ,м
Размах крыла, м   6.66
Масса, кг
  пустого   8500
  нормальная взлетная   11200
  максимальная взлетная   11500
Внутренние топливо, кг   1500 + опционально 1000
ПТБ   1200 (4 х 500 л)
Тип двигателя   2 ТВаД Климов ТВ3-117В
Мощность, л.с.   2 х 2225
Максимальная скорость, км/ч   320
Крейсерская скорость, км/ч   264
Перегоночная дальность, км   1000
Боевая дальность, км   595
Практический потолок, м   4500
Статический потолок, м   2000
Экипаж, чел   3
Полезная нагрузка:   до 8 солдат
Вооружение:

  один 12.7-мм четырехствольный пулемет ЯкБ-12.7
 Боевая нагрузка - до 2400 кг на 6 узлах подвески:

в основном блоки НАР


 Доп. информация :


  Фотографии:

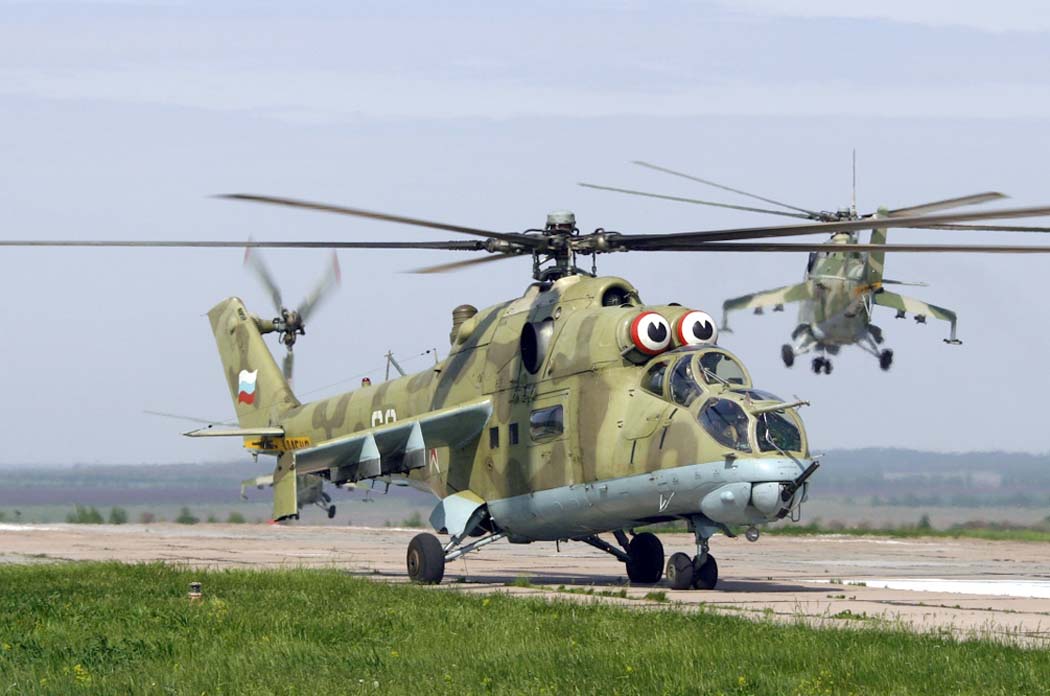

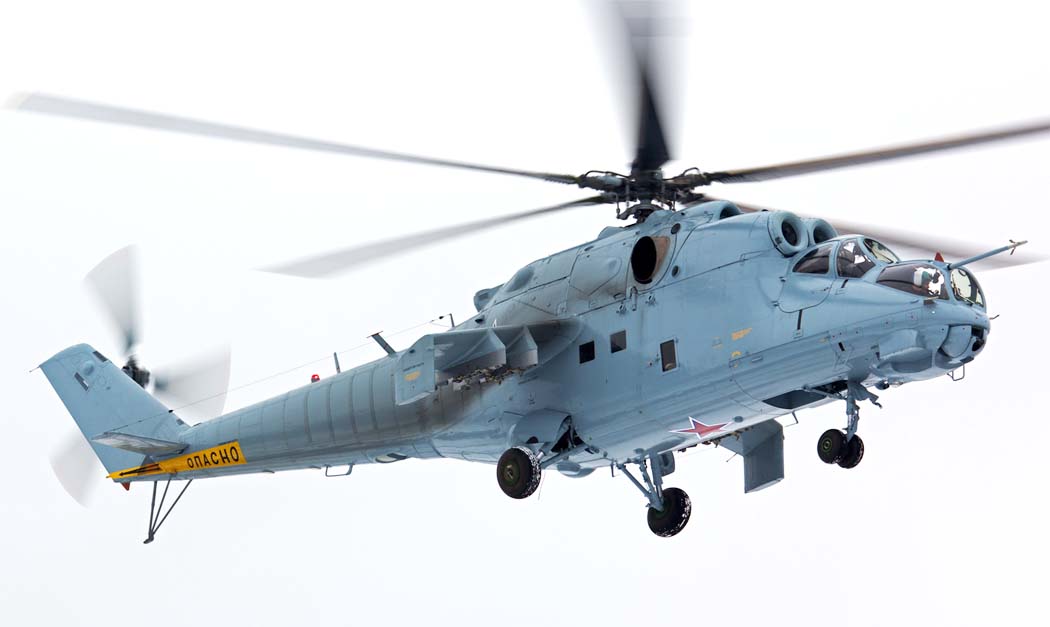

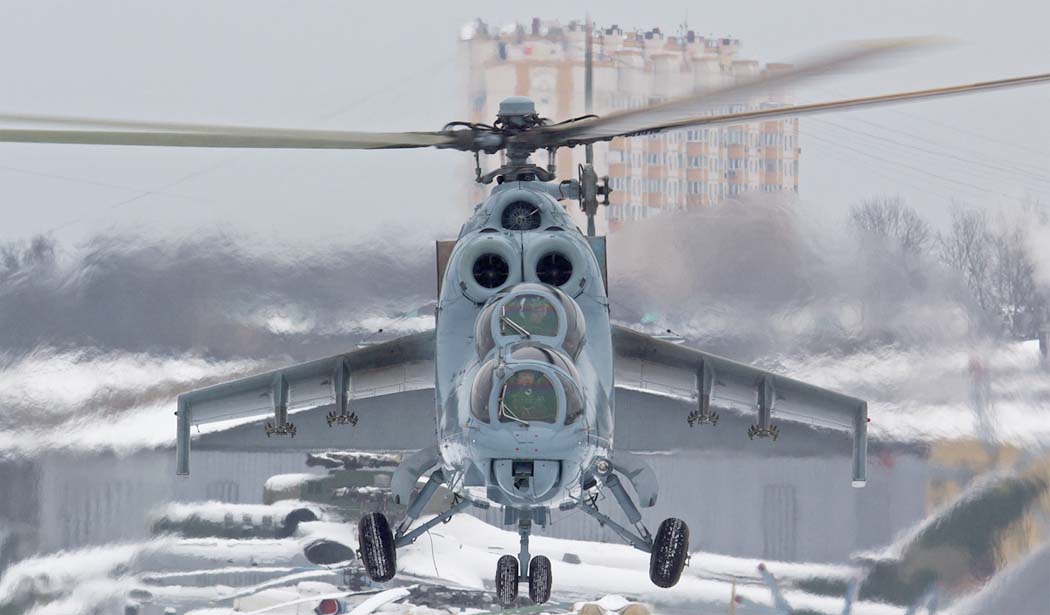

 Ми-24К   (c) Михаил Медведев

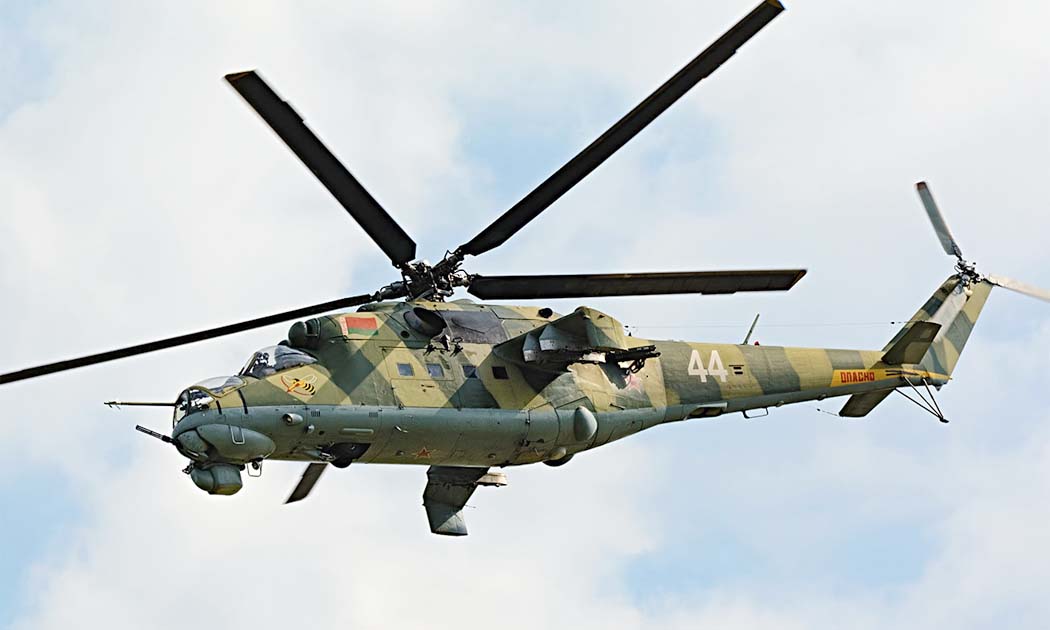

 Ми-24К ВВС Белоруси   (c) Сергей Коньков

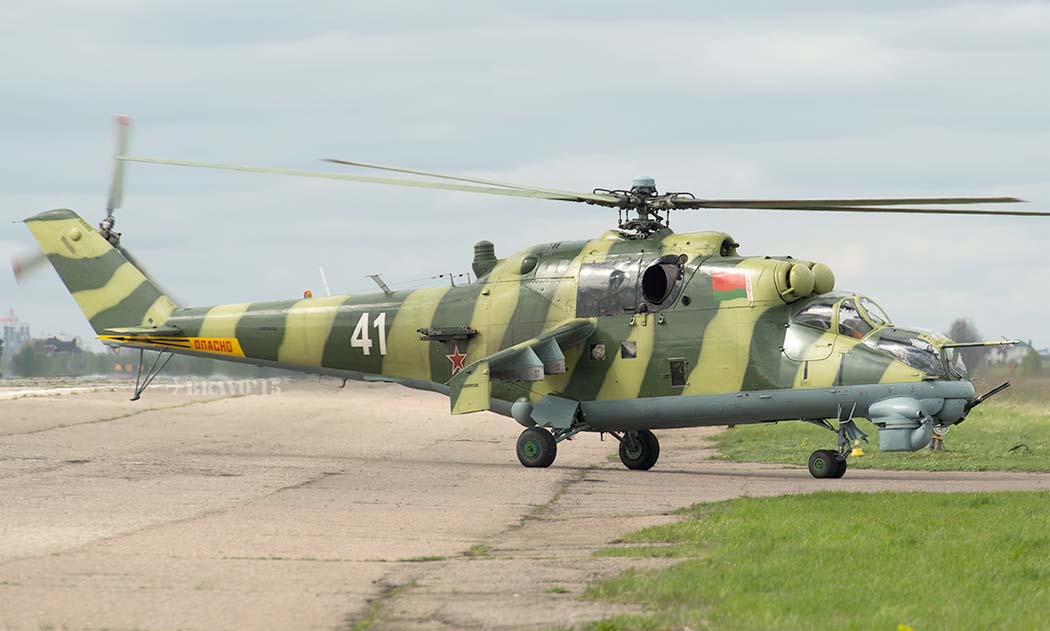

 Ми-24К ВВС Белоруси   (c) Sierra

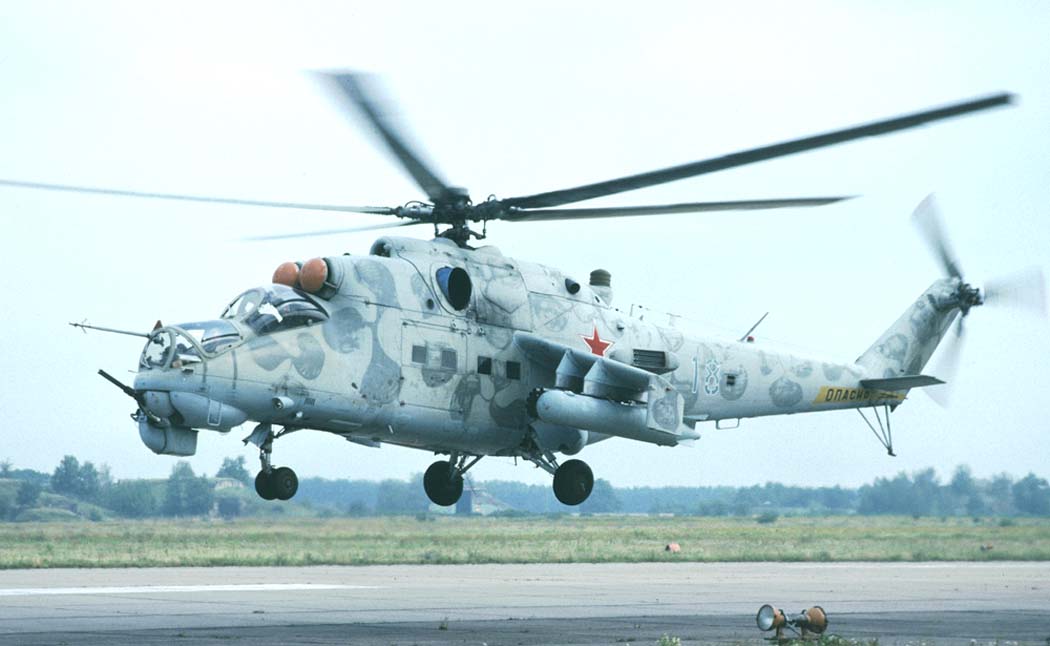

 Ми-24К     (c) Fred Willemsen
 Ми-24К      (c) Андрей Зинчук
 Ми-24К

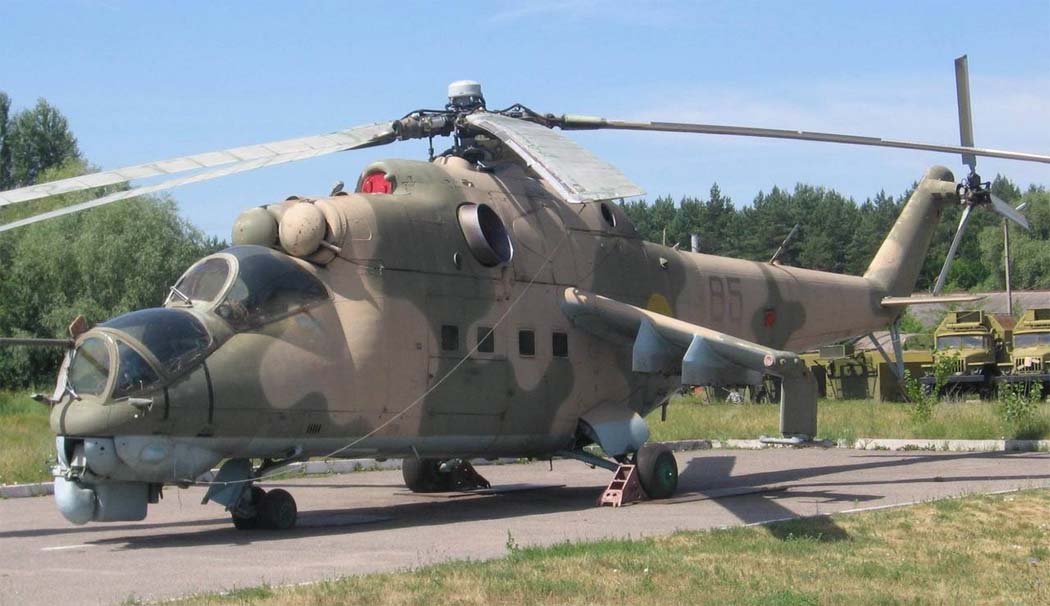

 Ми-24К ВВС Украины    (c) Михаил Медведев

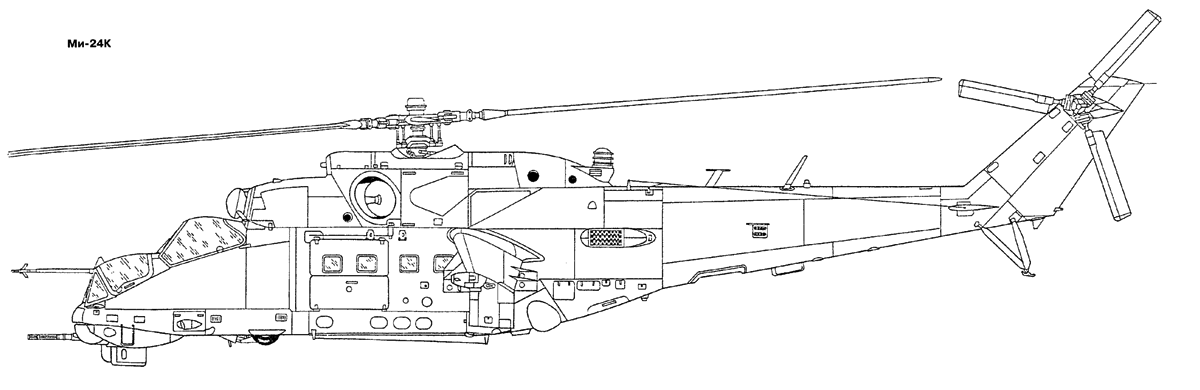

  Схемы:

 Ми-24К

  Варианты окраски:

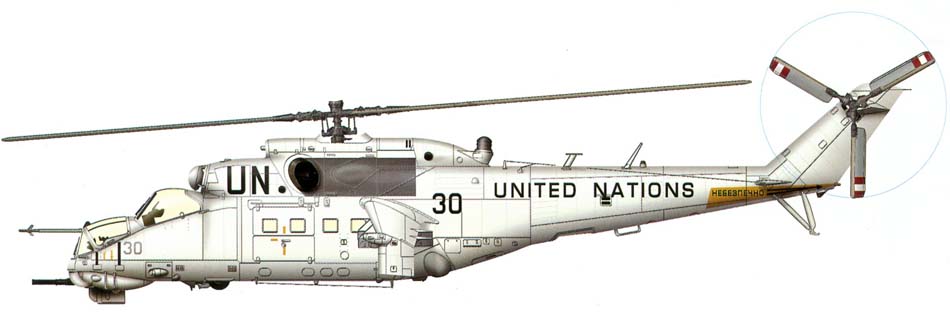

 Ми-24К ВВС Украины из состава миротворческих сил ООН
 (c) А. Юргенсон







Список источников:

АвиаКоллеция 2010-09. Н.А. Секач. Боевой вертолет Ми-24
Эспринт. Николай Секач.
Боевой вертолет Ми-24
Вадим Михеев. МВЗ им. М.Л.Миля 50 лет
RussianPlanes.net, Миль Ми-24К
