   SO.1100 Ariel

Разработчик: SNCASO
Страна: Франция
Первый полет: 1950
Тип: Легкий многоцелевой вертолет
  ЛТХ     Доп. информация



Интерес компании  Societe Nationale de Constructions Aeronautiques du   Sud-Ouest (SNCASO)к вертолетам воплотился в разработку S.O.1100 Ariel I. Компания добивалась простоты конструкции путем использования одного трехлопастного несущего винта с реактивным приводом. Таким образом, силовая установка состояла из двигателя Mathis G8 мощностью 164 кВт (220 л.с.), приводящего в действие компрессор фирмы Turbomeca, нагнетавший по полым лопастям несущего винта воздух в камеры сгорания, реактивные сопла которых находились на концах лопастей. Там этот воздух смешивался с горючим и воспламенялся от электрической искры.

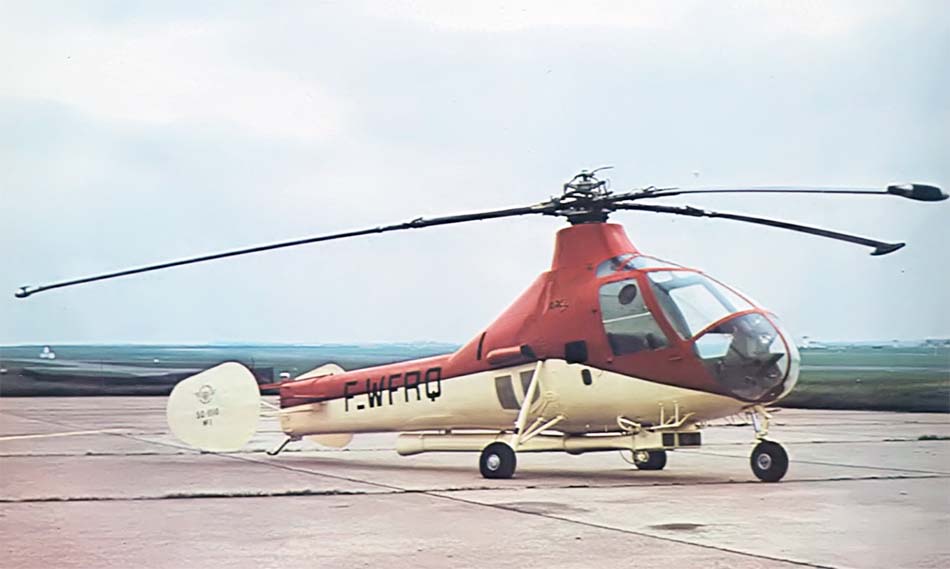

Вертолет впервые поднялся в воздух в 1947 году. Этот аппарат имел короткую хвостовую балку с двухкилевым оперением. Усовершенствованный вертолет S.O.1110 Ariel II (F-WFRQ) был такой же схемы, но имел слегка измененное оперение. Он поднялся в воздух 23 марта 1949 года. Максимальная взлетная масса составляла 1080 кг, максимальная скорость - 170 км/ч, диаметр несущего винта - 10,80 м.

Двухдвигательная силовая установка первых двух опытных вертолетов S.O.1100 Ariel I и S.O.1110 Ariel II была тяжелой, поэтому в усовершенствованном варианте S.O.1120 Ariel III (F-WFUY) она была заменена более легким агрегатом турбина- компрессор Turbomeca Arrius мощностью 205 кВт. Такая экономия веса дала возможность разместить еще одного пассажира. Кроме того, вертолет "Ariel III" отличался наличием однокилевого хвостового оперения. Путевая управляемость обеспечивалась реактивной струей от турбины. Она подавалась в хвостовую часть и могла быть выпущена с любой стороны с помощью отклоняющих лопаток, соединенных с рулем направления.





 ЛТХ:
Модификация   SO.1120
Диаметр несущего винта, м   10.80
Длина, м   8.28
Высота ,м
Масса, кг
  пустого   680
  максимальная взлетная   1250
Тип двигателя   1 ТКД Turbomeca Arrius II
Мощность, л.с.   1 х 275
Максимальная скорость, км/ч   160
Крейсерская скорость, км/ч   135
Практическая дальность, км   250
Практический потолок, м   4400
Экипаж, чел   3


 Доп. информация :


  Фотографии:

 SO.1100

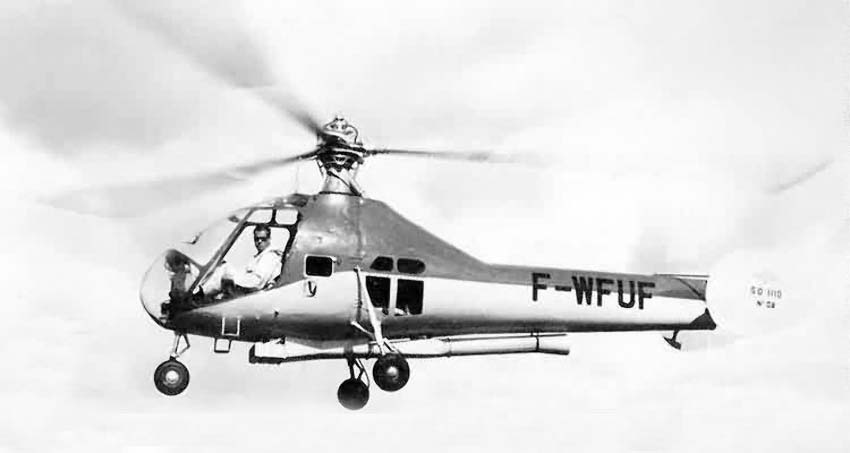

 SO.1110

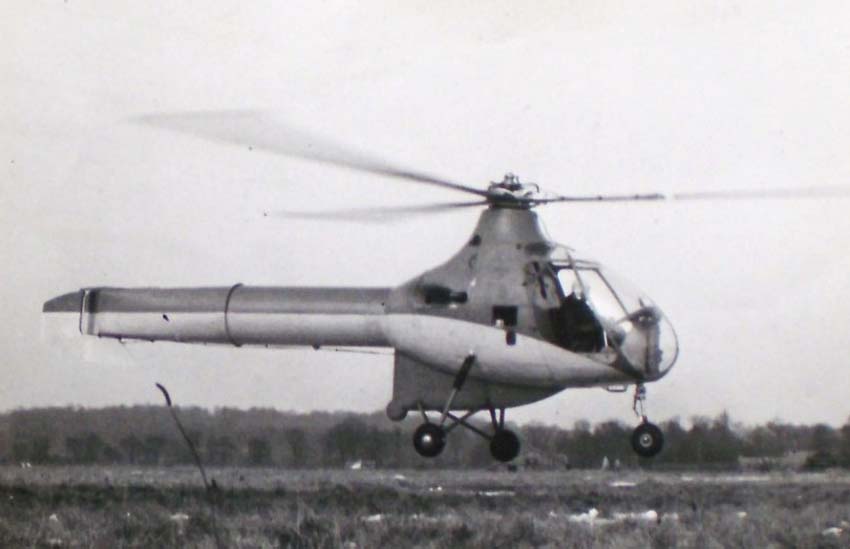

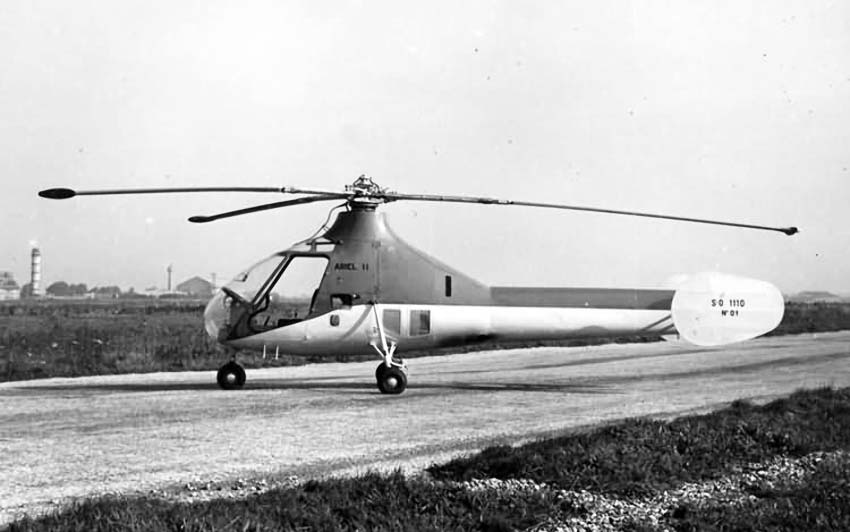

 SO.1110
 SO.1110

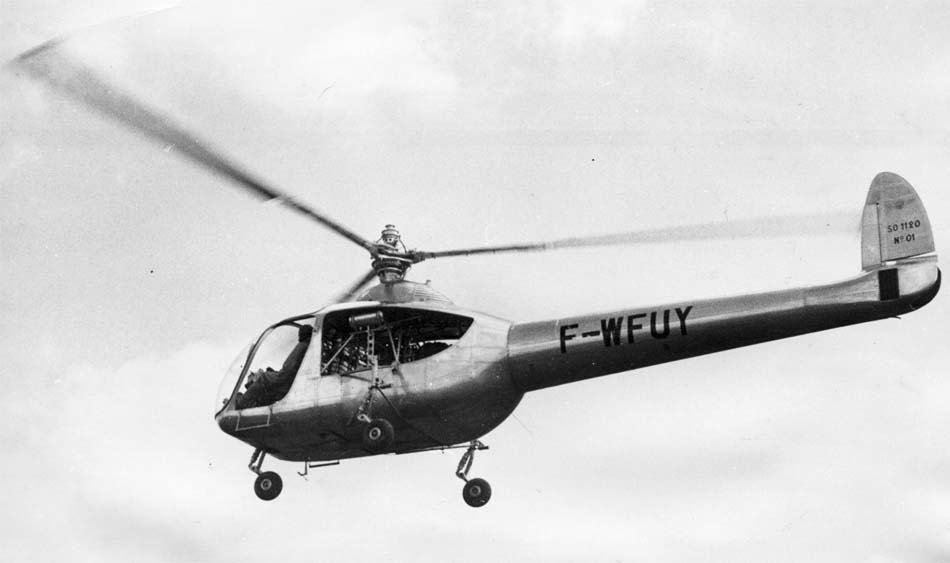

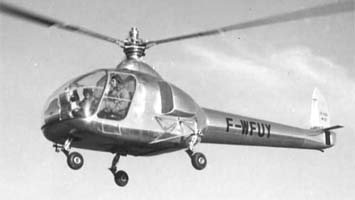

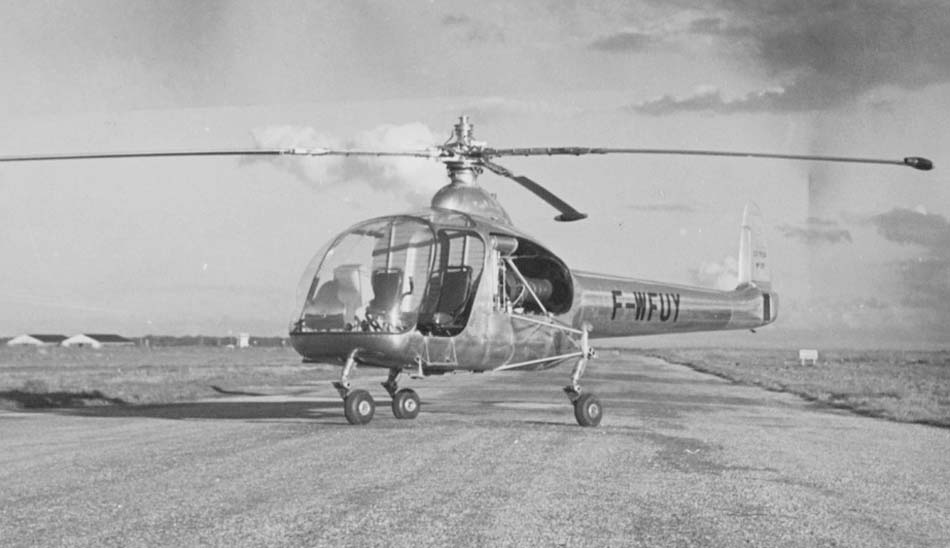

 SO.1120

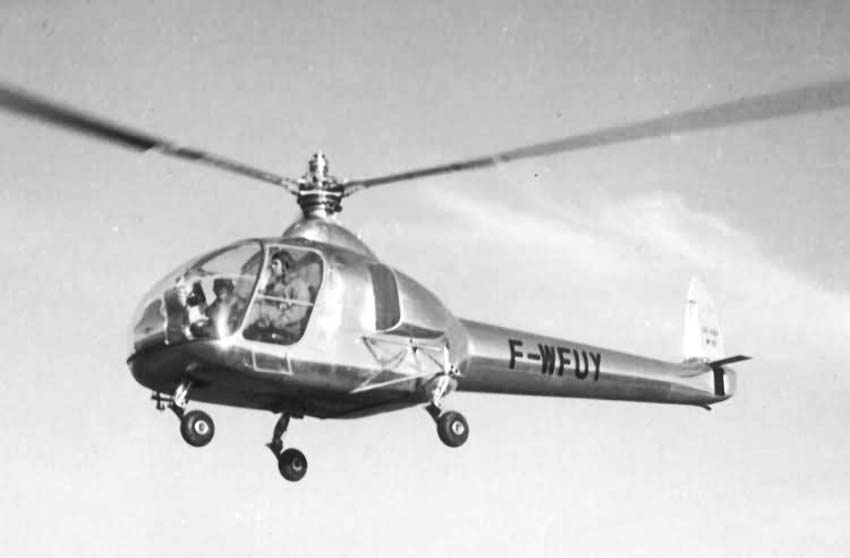

 SO.1120
 SO.1120

  Схемы:

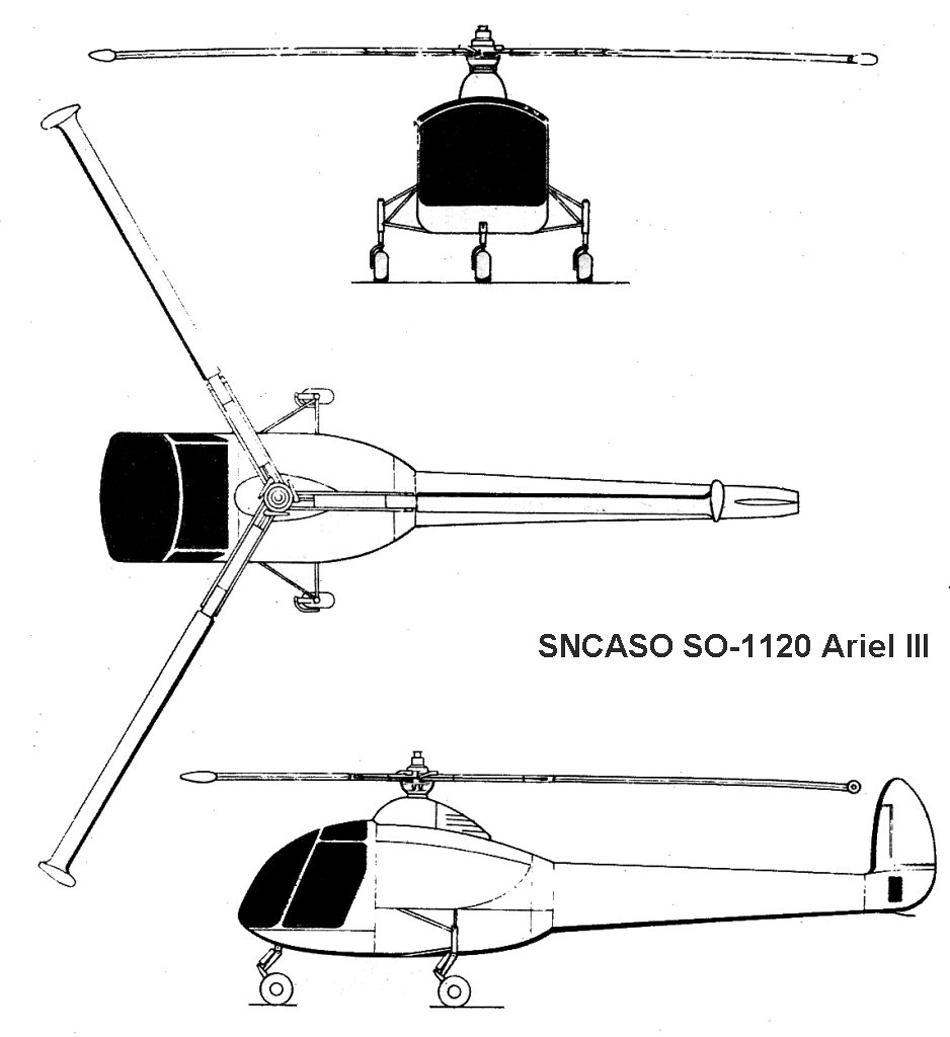

 SO.1120







Список источников:

Максим Старостин. Все вертолеты Мира. Sud-Ouest SO.1100 "Ariel"
G.Apostolo. The Illustrated Encyclopedia of Helicopters
K.Munson. Helicopters And Other Rotorcraft Since 1907
Aviafrance. Un siecle d'aviation francaise. S.N.C.A.S.O. SO-1120 'Ariel' III
Aviation Magazine. Jacques Gambu. L'hélicoptère au prix de revient réduit
1000aircraftphotos.com. No. 4340. SNCASO S.O.1120 Ariel III (F-WFUY)
