   Z-35 Heli Trener

Разработчик: Zlin
Страна: Чехословакия
Первый полет: 1950
Тип: Легкий вертолет
  ЛТХ     Доп. информация



Вертолет Zlin Z-35 Heli-Trener (главный конструктор - Ян Микула), принадлежавший к этому же семейству, что и Aero HC-2 Heli Baby, выпускался на заводе "Аего Moravan" в Отроковице. Его первый прототип XZ-35, испытали 7 октября 1960 года.

Z-35 почти целиком состоял из алюминия, приводился в движение 140-сильным двигателем Walter М 332 мощностью 140 л. с.  Он имел несущий и рулевой винты, взятые от вертолета HC-102, а хвостовая часть была позаимствована у Bell 47.

Необычным в Z-35 было то, что двигатель на нем располагался ниже летчика, в передней части фюзеляжа. Z-35 мог нести до 180 кг полезного груза. Максимальная взлетная масса машины равнялась машины равнялся 500 кг, вертолет развивал скорость до 157 км/ч, а дальность его полета составляла 250 км.

В 1965 году появился усовершенствованный вариант Z-35 с двигателем M-337 мощностью 117 кВт. Он также имел переделанную носовую часть. Из-за сильной вибрации несущий винт был увеличен до 10м. Позднее вертолет получил наименование Z-135A.

Z-35 Heli-Trener предназначался для проведения аэрофотосъемки, а также использовался как медицинский транспорт, сельскохозяйственный вертолет, вертолет для проведения геологоразведки и патрулирования линий электропередач.




 ЛТХ:
Модификация   Z-35
Диаметр несущего винта, м   8.80
Длина,м   8.22
Высота ,м
Масса, кг
  пустого   465
  максимальная взлетная   725
Тип двигателя   1 ПД Walter М 332
Мощность, кВт   1 х 140
Максимальная скорость, км/ч   140
Крейсерская скорость, км/ч   100
Практическая дальность, км   130
Скороподъемность, м/мин   215
Практический потолок, м   3850
Статический потолок, м
Экипаж, чел   2


 Доп. информация :


  Фотографии:

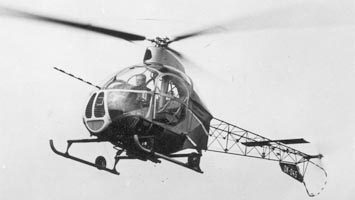

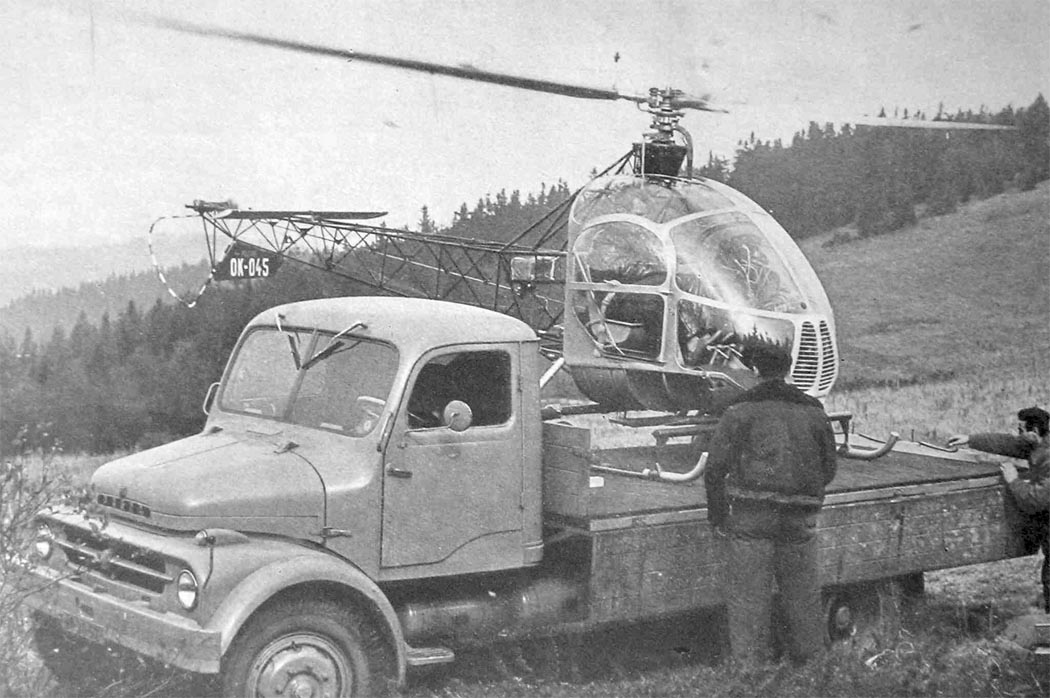

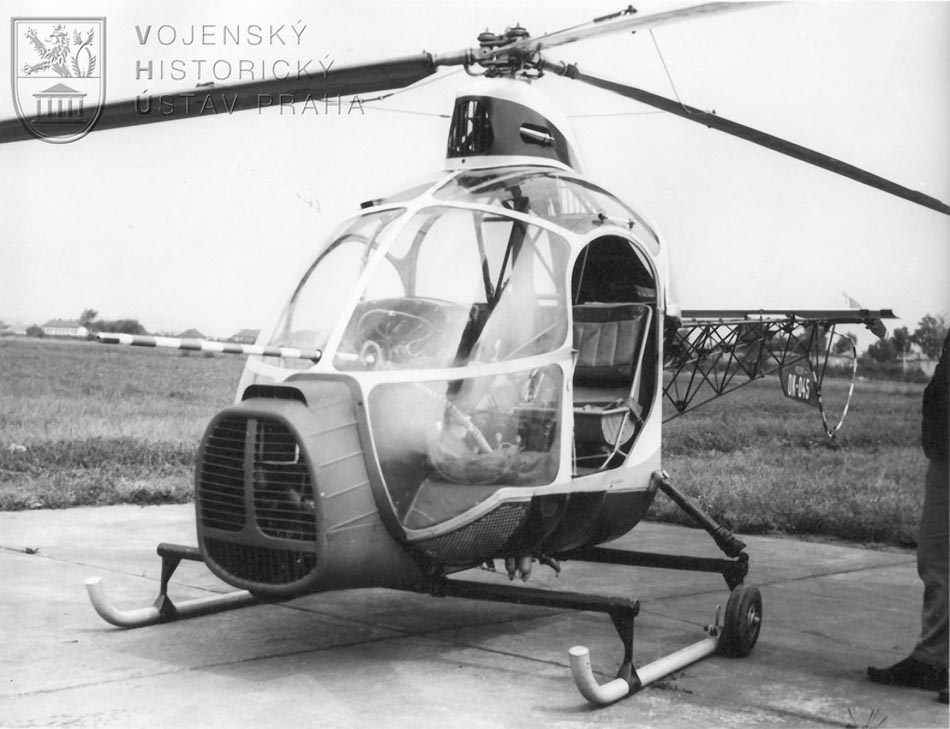

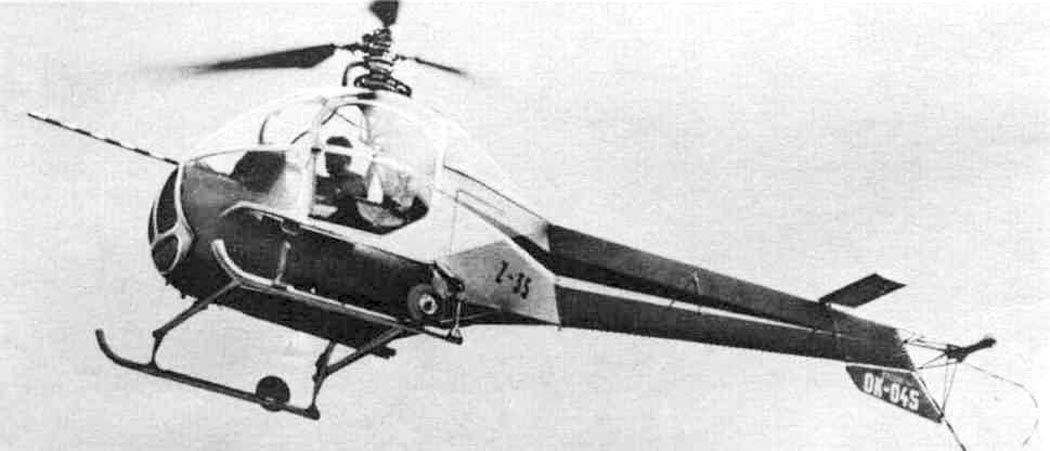

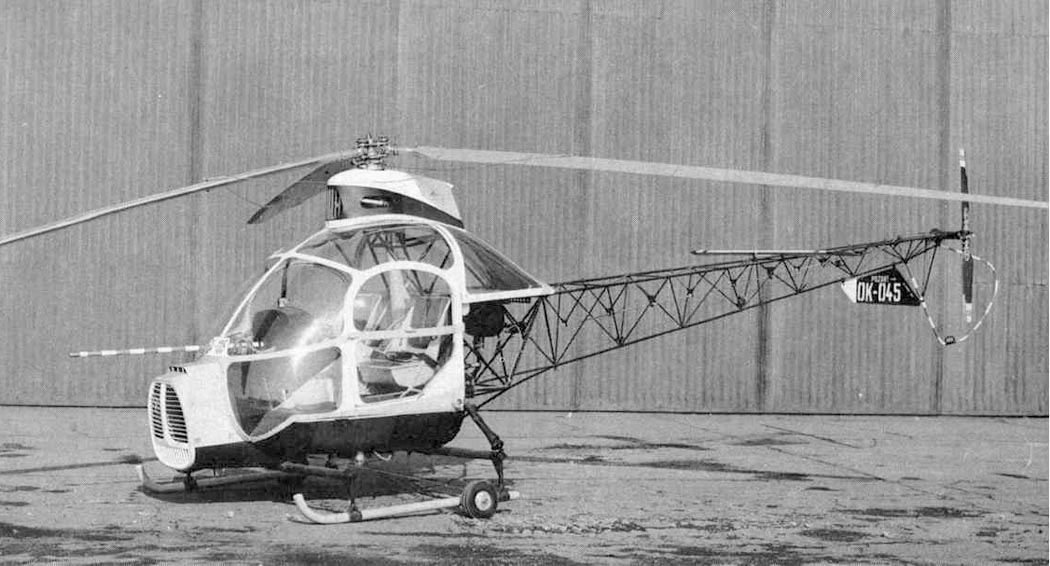

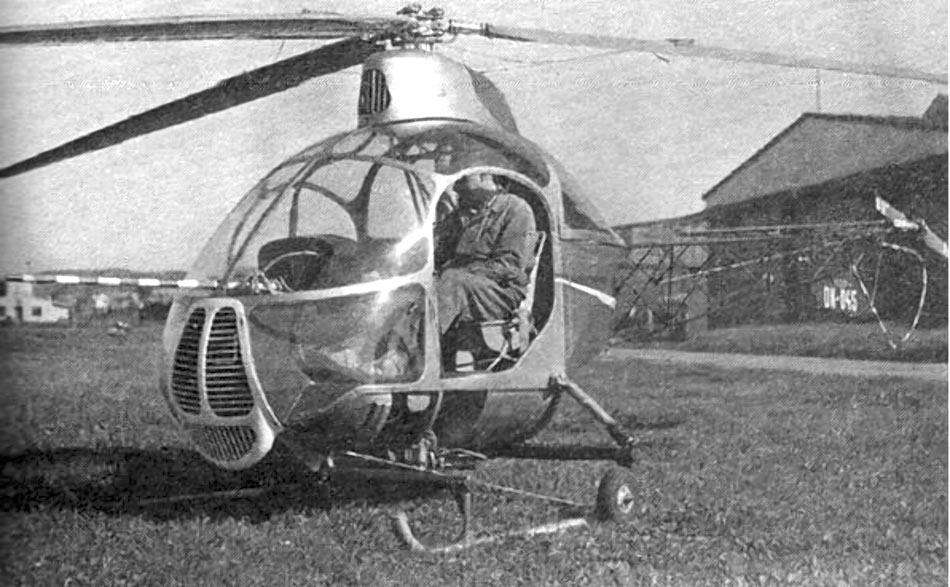

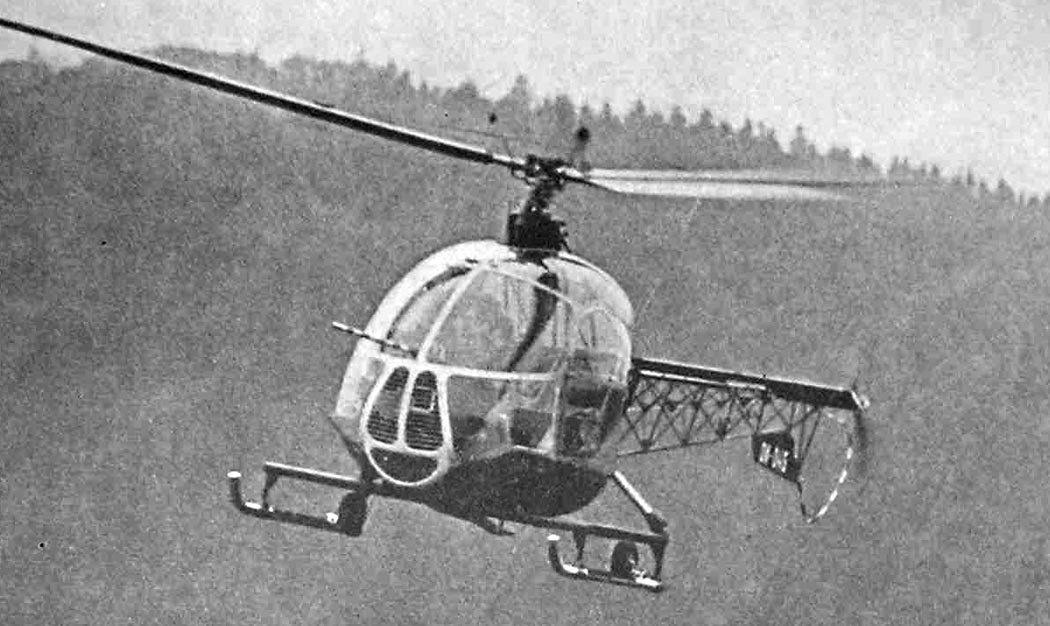

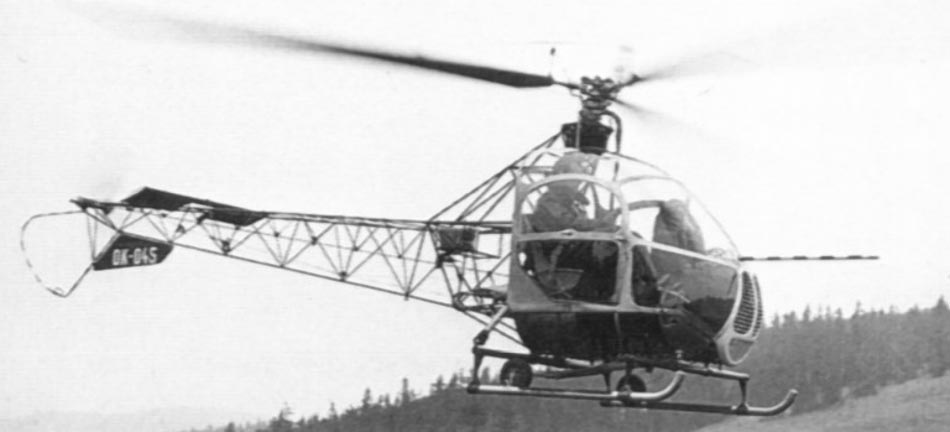

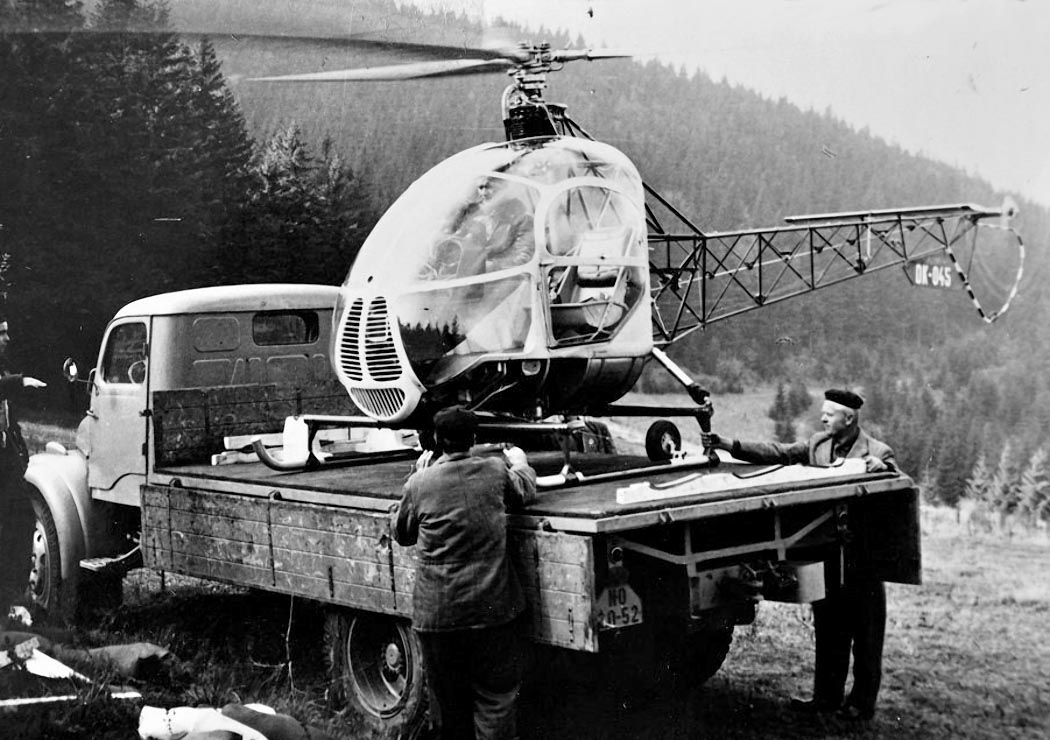

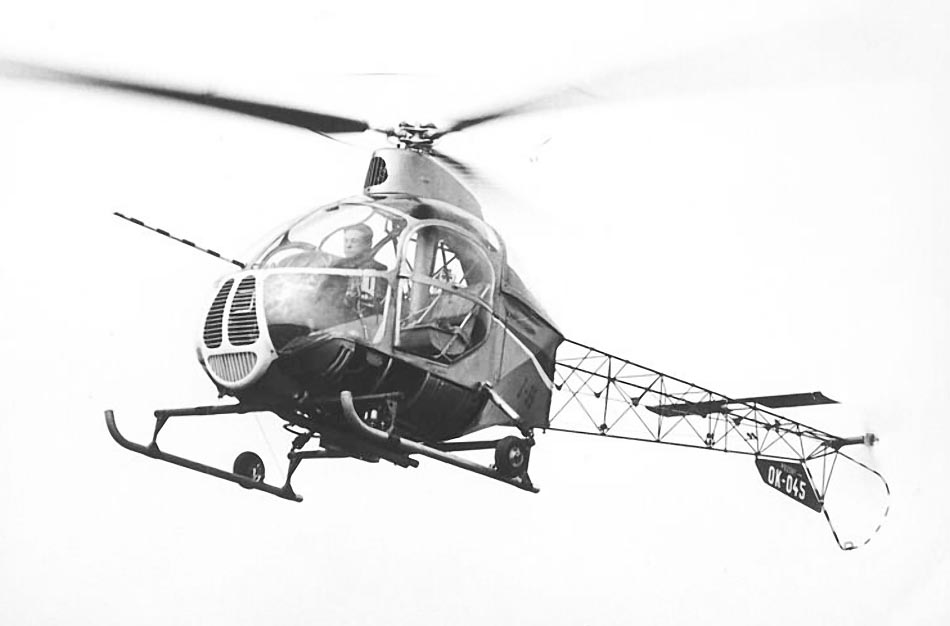

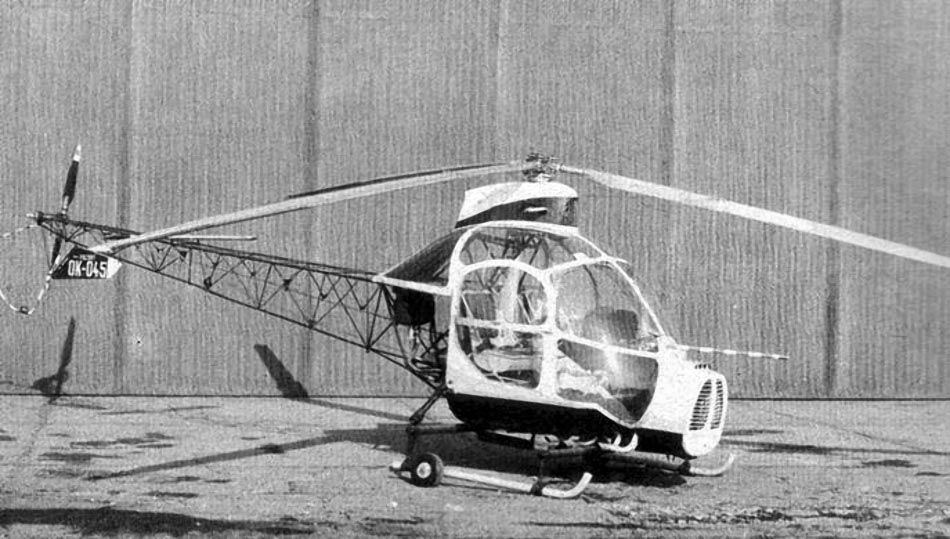

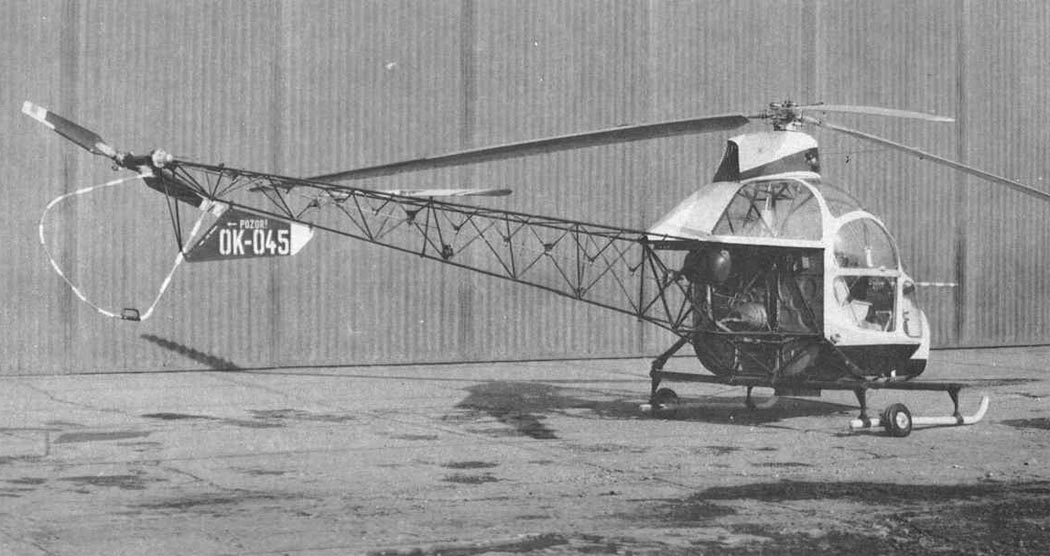

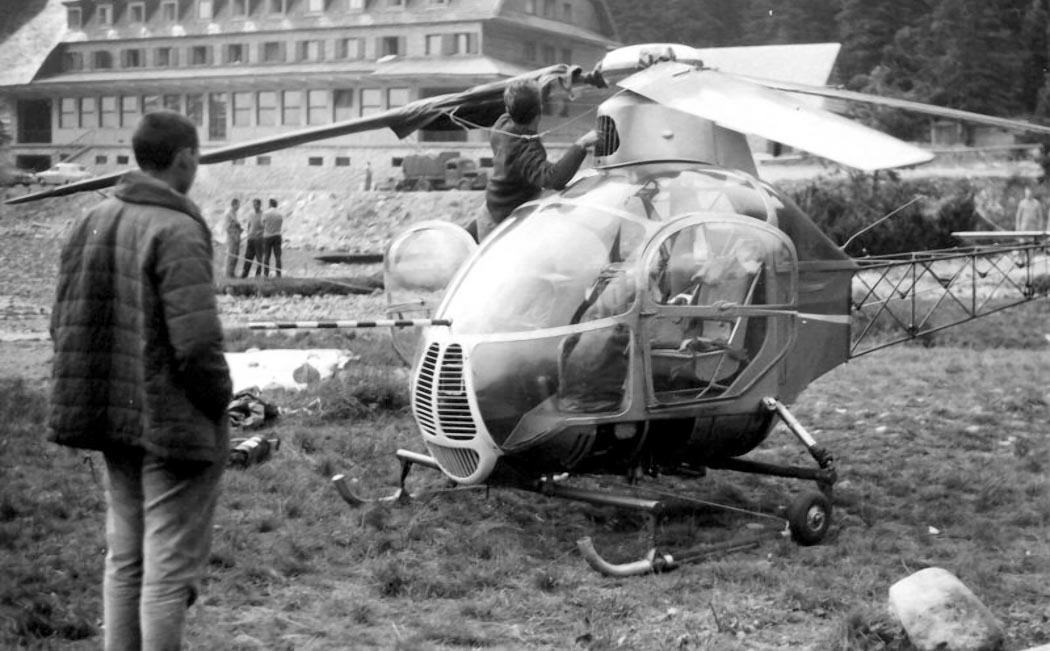

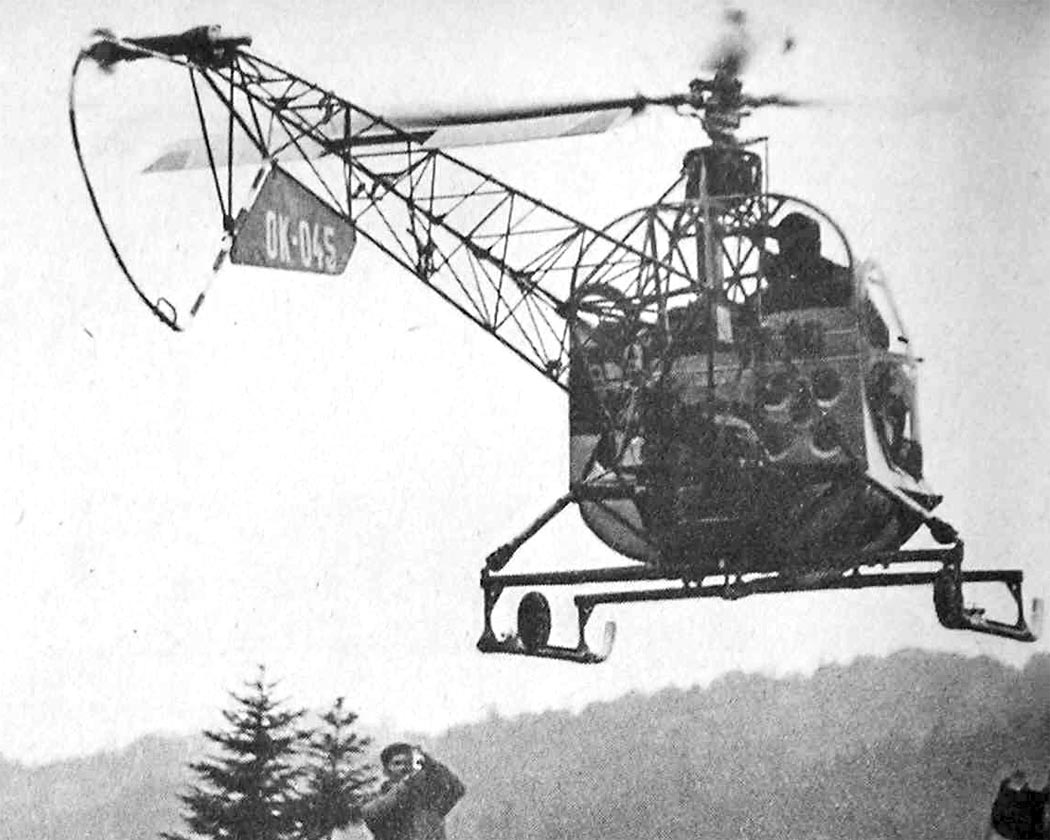

 Z-35
 Z-35
 Z-35
 Z-35
 Z-35
 Z-35
 Z-35
 Z-35
 Z-35

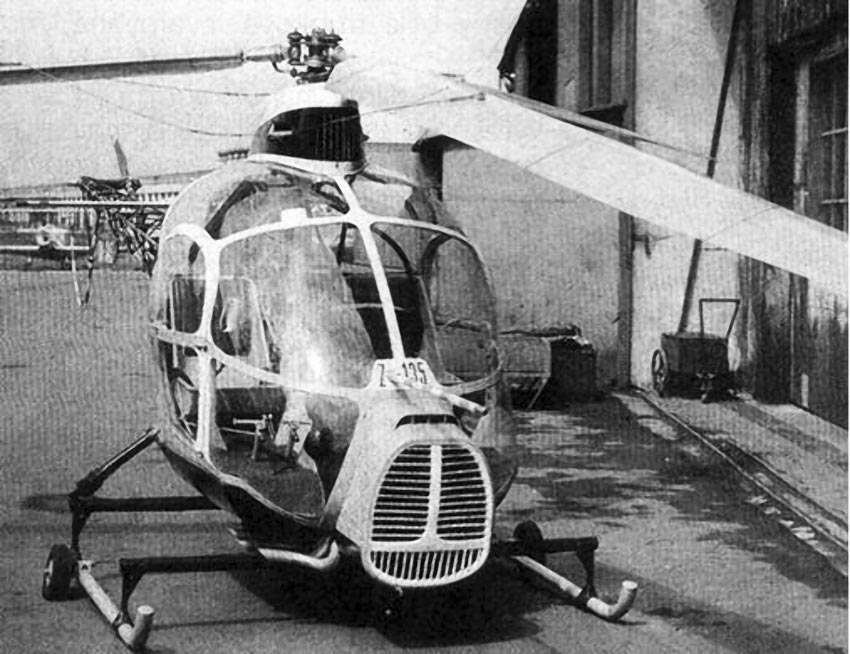

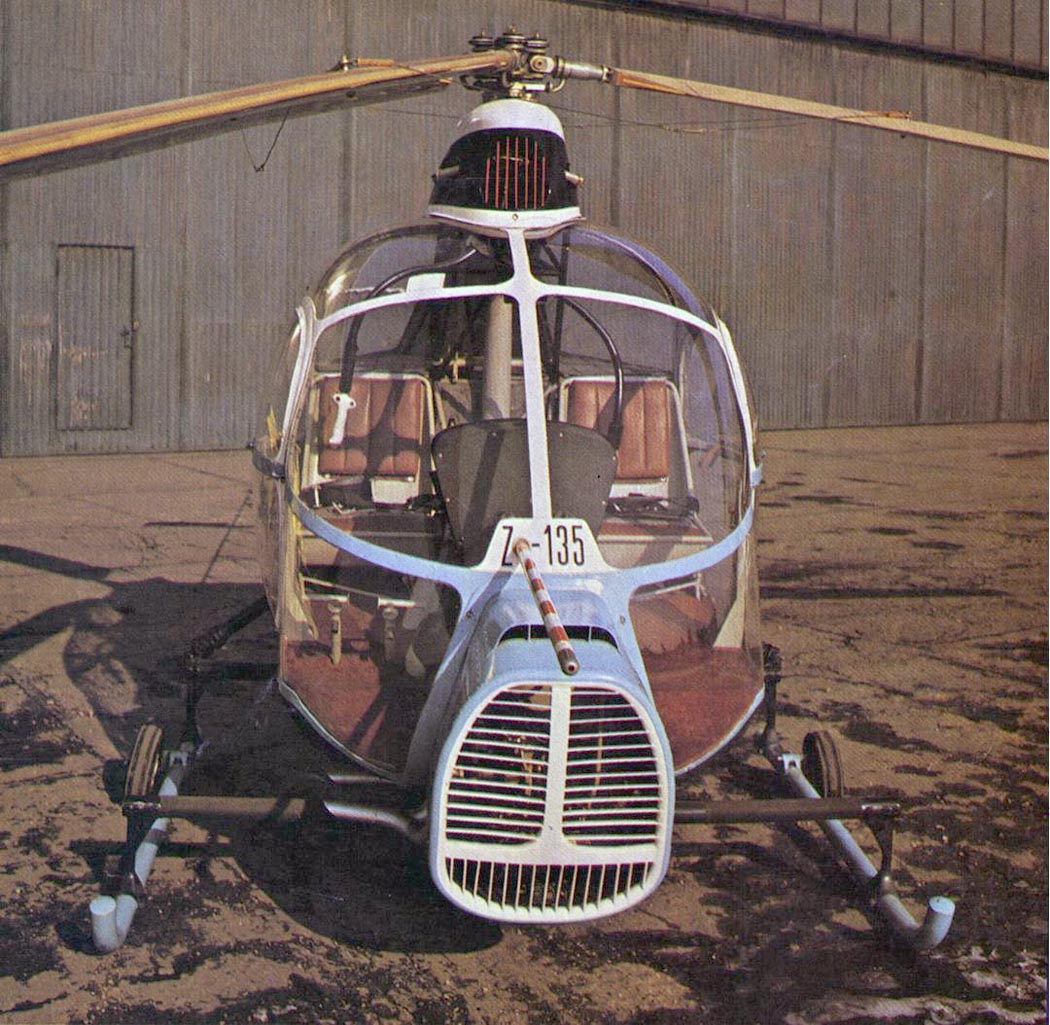

 Z-135
 Z-135
 Z-135A
 Z-135A
 Z-135A
 Z-135A

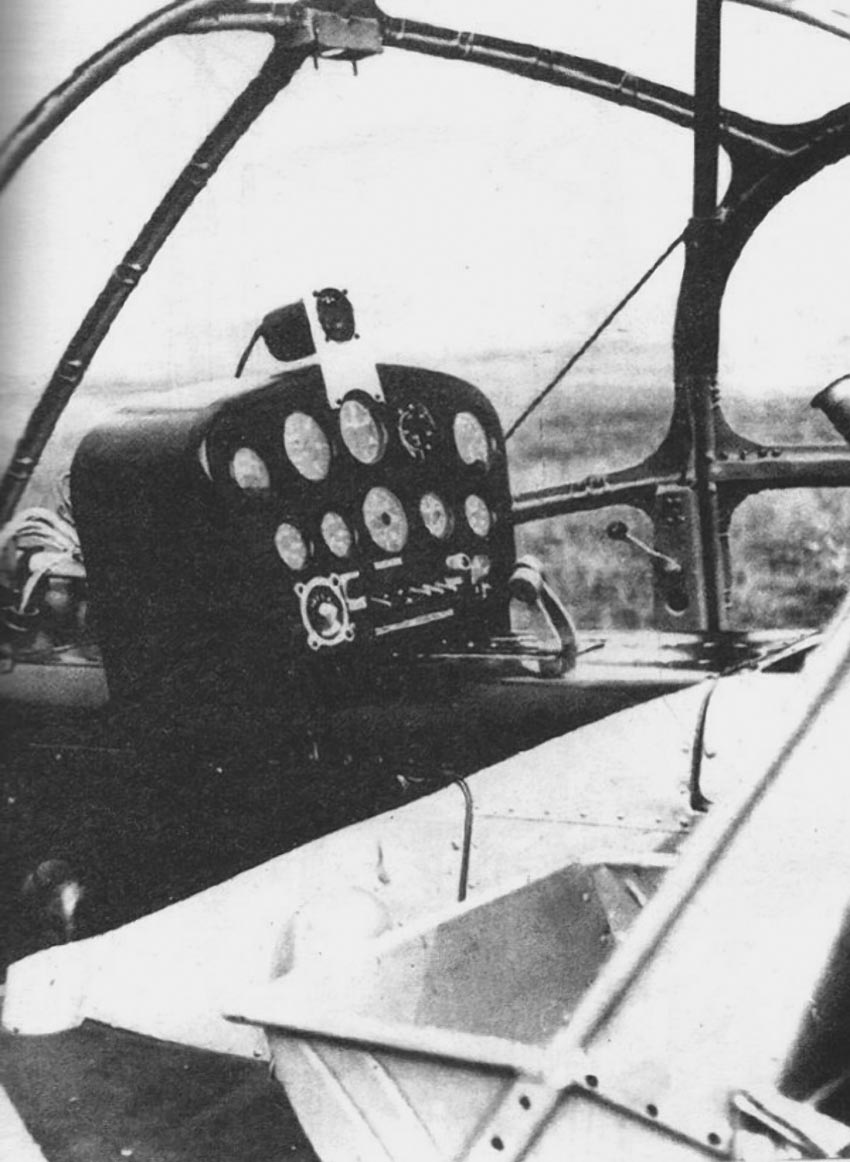

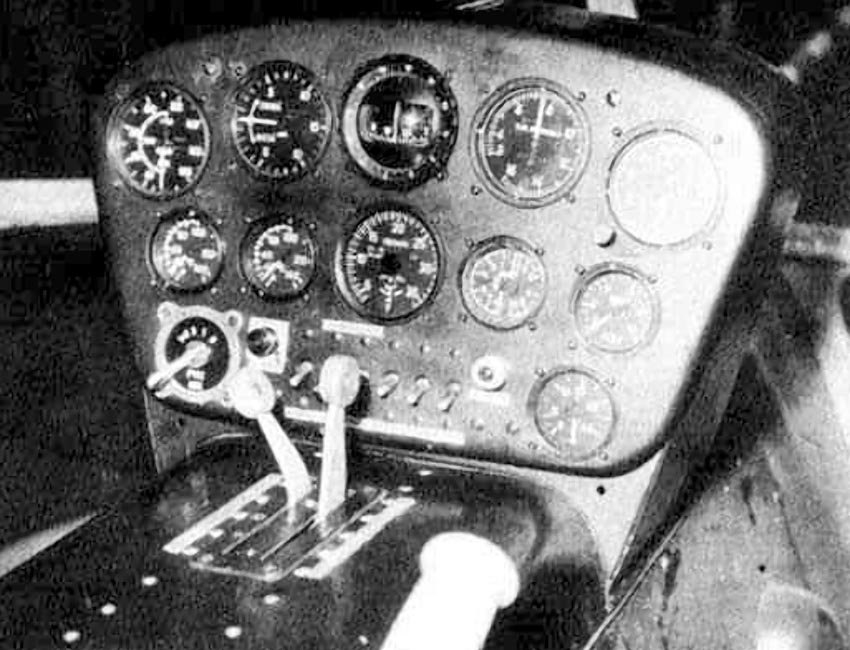

  Приборна панель Z-35
 Кабина Z-135

  Схемы:

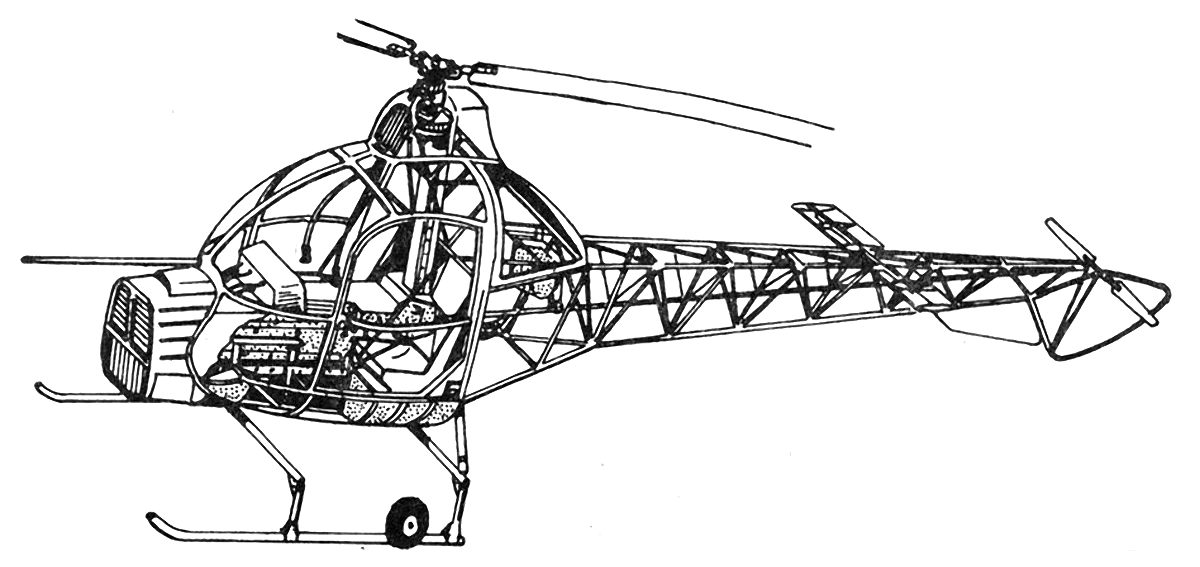

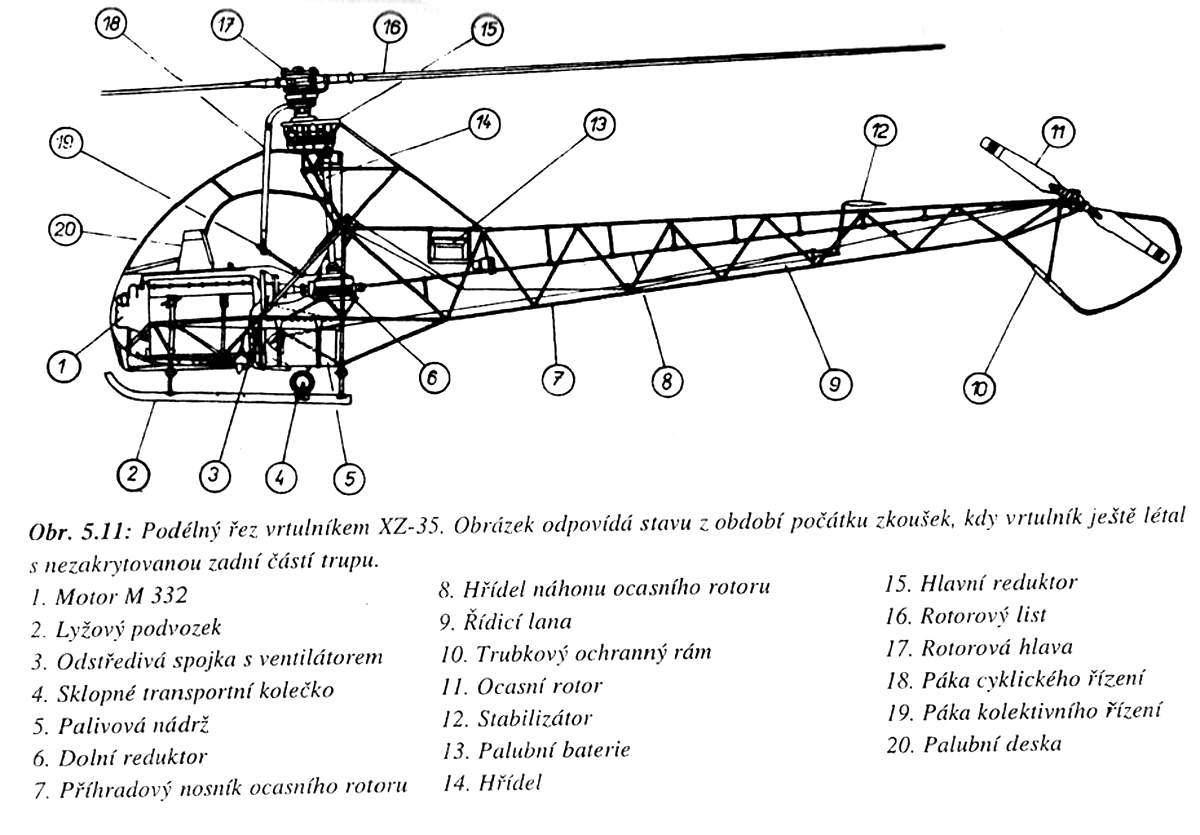

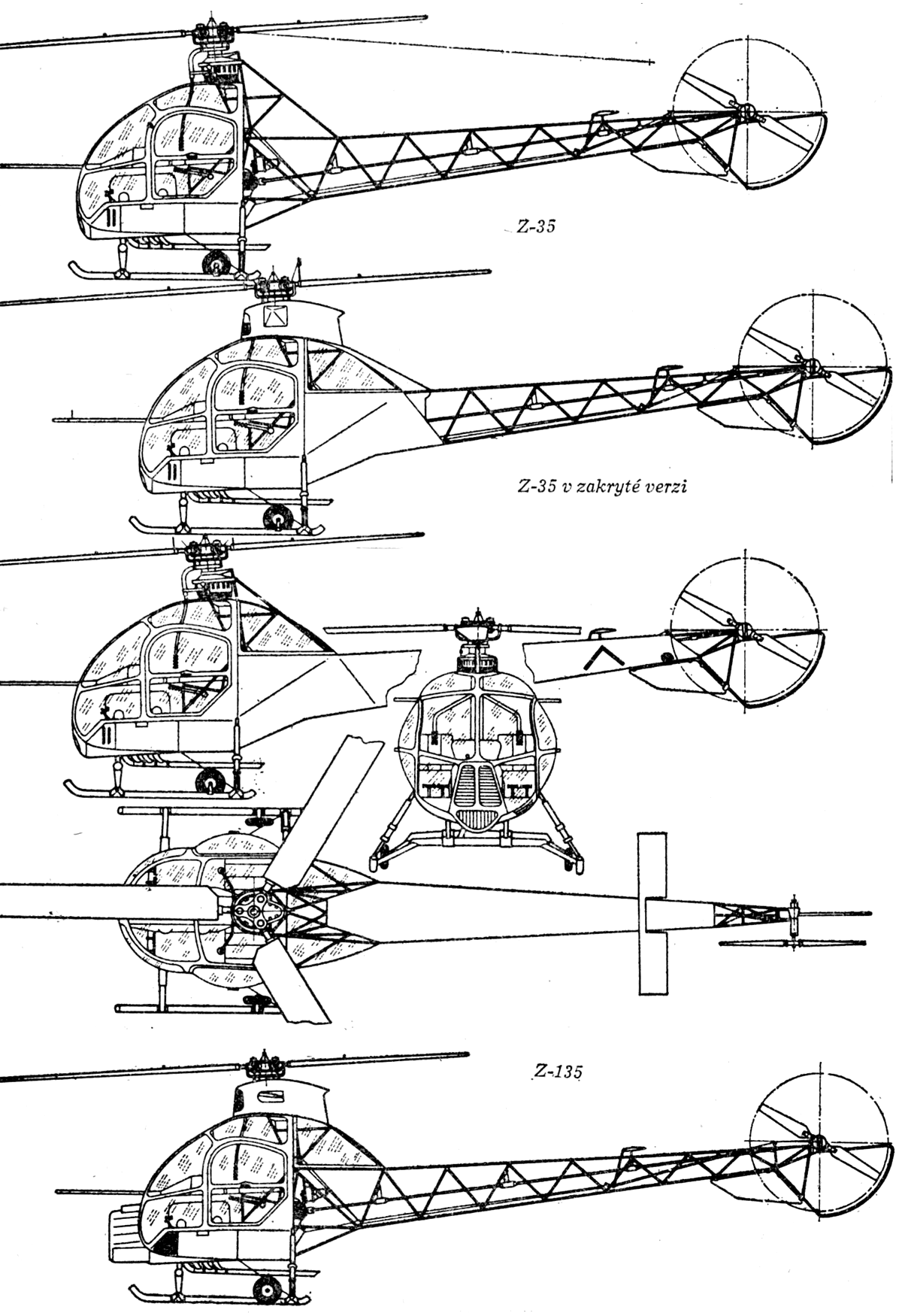

 Z-35
 Z-35
 Z-135

  Варианты окраски:

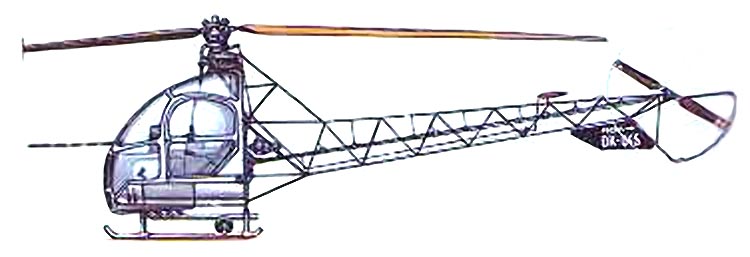

 Z-35

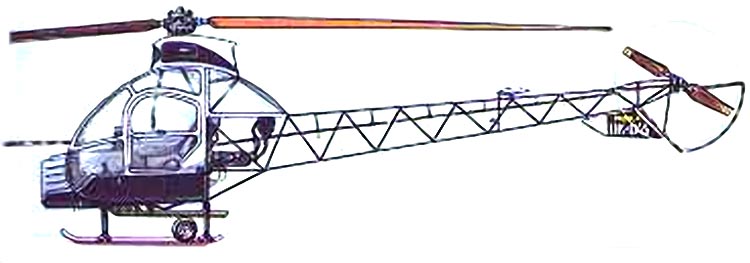

 Z-135







Список источников:

Максим Старостин. Все вертолеты мира. Вертолет Zlin XZ-35 "Heli Trener"
de Agostini. Мировая Авиация. Aero HC-2, Z-35, HC-3
R.Simpson. Airlife's Helicopter and Rotorcraft
Vrtulnik.cz. Zlin XZ-35 Heli Trener
Vhu.cz. Zlin Z-135 Heli Trener
L+K 1976-18-19. Ladislav Benes, Pavel Svitak. Vrtulniky Nasich Konstrukteru
L+K 1993-05. Jiri Volejnik. Se znackou Zlin...
1000aircraftphotos.com. No. 8249. Zlin XZ-35 Heli-Trener (Heli-Trainer) (OK-045 c/n 1)
