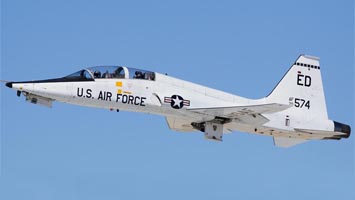

   T-38 Talon

Разработчик: Northrop
Страна: США
Первый полет: 1959
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



Долголетие в авиации - удел не только тяжелых машин. Среди самолетов-долгожителей встречаются и небольшие модели. Примером является американский сверхзвуковой учебно-тренировочный самолет Т-38 Talon, который совершил свой первый полет еще в 1959 году. В это трудно поверить, но и спустя более 50 лет самолеты Т-38 остаются основным учебным самолетом американских ВВС. Данные самолеты используются для подготовки военных летчиков после прохождения ими базовой летной практики на учебно-тренировочных самолетах Beechcraft T-6A Texan II.

Northrop T-38 Talon (Нортроп T-38 "Тэлон" ) - это двухместный американский сверхзвуковой учебно-тренировочный самолет. Первый полет машина совершила 10 марта 1959 года. А уже 17 марта 1961 года первые сверхзвуковые учебные самолеты начали поступать на вооружение учебных частей ВВС США. В основном данный самолет использовался для подготовки летчиков. В настоящее время в распоряжении американских ВВС находится около 500 подобных самолетов, а всего за годы производства заводские цеха покинули 1187 самолетов T-38, также на основе "Тэлона" был создан легкий истребитель Northrop F-5. С помощью Northrop T-38 Talon было подготовлено порядка 75 тысяч пилотов, а общий налет составляет уже более 13 миллионов часов. Помимо ВВС, самолет используется и НАСА, являясь основным учебным реактивным самолетом астронавтов. Один из пилотов НАСА даже установил рекорд, налетав 9200 часов на самолете Т-38. Самолет продолжает оставаться в строю и в наши дни.

Как первый сверхзвуковой самолет, который проектировался в качестве учебно-тренировочного, начиная со стадии эскиза, Т-38 добился существенного успеха и обеспечил себе продолжительную карьеру, главным образом, в составе американских ВВС. Созданный компанией Northrop как N-156T, учебно-боевой самолет Talon (англ. коготь) являлся побочным продуктом программы компании по разработке модели легкого истребителя (N-156C), результатом которой в будущем стал F-5 Freedom Fighter (англ. борец за свободу), продававшийся в достаточно больших объемах на экспорт.

Стоит отметить, что работа по созданию самолета Т-38 велась компанией по собственной инициативе, на свой страх и риск на протяжении двух лет, пока американские ВВС наконец-то не разработали проект требований именно на такой сверхзвуковой учебно-боевой самолет. К работе над самолетом инженеры компании Northrop приступили в середине 50-х годов прошлого века, работы велись на собственные средства. Целью работ было создание легкого истребителя с высокими летными характеристиками - N-156. Данный проект должен был открывать целое семейство самолетов, включая и сверхзвуковой учебно-тренировочный N-156T.

Три опытных образца новой машины - YT-38 - были заказаны военными в декабре 1956 года, а в июне 1958 года их количество было доведено до 6. Первый из этих самолетов-прототипов впервые поднялся в небо 10 апреля 1959 года. Первые две машины были оснащены бесфорсажными ТРД Дженерал Электрик YJ85-GE-1 тягой по 953 кгс, однако уже остальные машины получили более мощные двигатели YJ85-GE-5 с тягой 1663 кгс и форсажной камерой. Именно испытания самолета с более мощными двигателями привели к успеху - заключению первоначального контракта на учебно-тренировочный самолет T-38A Talon, первый из которых был передан военным 17 марта 1961 года.

Сверхзвуковой учебно-тренировочный самолет, предназначенный для базовой подготовки летчиков и обладающий двухместной кабиной для ученика и инструктора, был оборудован тандемными катапультируемыми креслами, которые имели полностью автоматическую систему управления. При этом самолет обладал высочайшим уровнем надежности. Когда в начале 1972 года производство самолета было завершено, всего было собрано 1187 машин, главным образом использовавшихся для тренировки пилотов. В те годы единственным иностранным покупателем самолета стала Португалия, которая в 1977 и 1981 годах получила две партии, состоящие из 6 самолетов, оснащенных ракетами "Сайдуиндер". Португалии передавались самолеты из состава ВВС США, они должны были заменить на службе истребителей F-86 "Сейбр", применяясь и как учебно-тренировочные.

Пять самолетов у ВВС США приобрели американские ВМС. Некоторое количество самолетов приобрело и американское космическое агентство, которое использовало их в качестве тренировочных для подготовки астронавтов. Еще 46 учебно-тренировочных самолетов Т-38 через американские ВВС были поставлены ВВС ФРГ. Данные самолеты применялись для подготовки германских летчиков, которые проходили ее в США. Два самолета T-38A Talon после процесса их переделки для оценки в качестве учебного штурмовика и опытно-экспериментального самолета получили обозначения AT-38A и NT-38A соответственно. Еще 4 самолета T-38 Talon ВВС США были переоборудованы в летающие пункты управления беспилотными мишенями, получив обозначение DT-38A. Также существовал вариант AT-38B - легковооруженный самолет, который использовался для вводной подготовки летчиков-истребителей. Часть самолетов T-38A была переделана в мишени QT-38A и в улучшенный вариант - T-38C. В целом можно отметить, что на экспорт данный самолет шел очень ограниченно, при этом продавались обычно самолеты из наличия ВВС США.

Учебно-тренировочный самолет T-38 "Talon" представляет собой низкоплан, построенный по классической схеме, с прямым трапециевидным крылом относительной толщины 4,8% и положительным углом стреловидности передней кромки 24 градуса. Задняя кромка крыла обладала небольшой отрицательной стреловидностью. Коэффициент сужения крыла - более двух. Крыло-моноблок было оснащено щелевыми закрылками, отклоняемыми с помощью электропривода в диапазоне от 0 до 44 градусов и блокируемыми в произвольном положении и элеронами.

Удлиненный фюзеляж сверхзвукового учебного самолета был выполнен в соответствии с правилом площадей. Контур плоской нижней части фюзеляжа был образован тремя дугами. Плоская форма фюзеляжа самолета во взаимодействии с крылом способствовали созданию необходимой подъемной силы. В передней части фюзеляжа находились: кабина экипажа (пилоты сидят друг за другом) и отсек оборудования. Кабина экипажа оснащалась трехсекционным фонарем кабины, который состоял из открываемой вверх-вперед передней и вверх-назад задней и средней частей. В центральной части фюзеляжа находились топливные баки самолета, а также два двигателя, которые инженер расположили рядом друг с другом в горизонтальной плоскости. Малая длина силовой установки позволила на практике применить скошенную линию разъема центральной и хвостовой частей фюзеляжа самолета. На хвостовой части T-38 "Talon" был установлен только управляемый стабилизатор.

Классическое вертикальное оперение самолета с небольшим рулем направления и дефлектором, установленным на конце киля, крепилось к силовым шпангоутам центральной части фюзеляжа при помощи двух узлов. На нижней поверхности центральной части фюзеляжа находились 2 тормозных щитка, которые с помощью гидропривода могли отклоняться в диапазоне от 0 до 50 градусов. В системе управления самолетом применялись бустеры и автоматы загрузки командных рычагов, которые функционировали в зависимости от угла отклонения ручки управления, скорости полета и положения педалей. Передаточное отношение от органов управления самолетом к рулям изменялось в зависимости от положения шасси. В канале тангажа был использован демпфер низкочастотных продольных апериодических и периодических колебаний. Шасси самолета было трехстоечным с пневматиками высокого давления и одинарными колесами. Передняя стойка шасси убиралась вперед в фюзеляж, а главные стойки - в крыло, вдоль размаха. При этом сами стойки полностью убирались в консоли крыла, а колеса - в нижнюю часть фюзеляжа машины. Учебно-тренировочные самолеты T-38A не несли никакого вооружения.

Первые 2 опытных образца самолета получили по два турбореактивных двигателя YJ58-GE-1 производства компании "General Electric". На последующих опытных экземплярах самолета, равно как и на серийных машинах, были установлены другие двигатели - J85-GE-5 с тягой 11,12 кН (1134 кгс) без форсирования и 17,12 кН (1746 кгс) в форсированном режиме работы. На самолете использовались боковые воздухозаборники - нерегулируемые, дозвуковые, с выдвинутой вперед верхней кромкой. Интересной была топливная система машины. Каждый из двух расположенных в центральной части фюзеляжа топливных баков, как правило, питал свой двигатель, но в случае необходимости существовала возможность подсоединения любого двигателя к любому баку. Установленная на самолете система питания позволяла двигателям работать даже при пикировании или "горке" под углом 90 градусов, в планирующем полете с углом скольжения 25 градусов, а также с набором некоторых ограничений при полете в перевернутом положении.

Самолет постоянно модернизируется, а сроки нахождения его на службе продлеваются. К примеру, в 2009 году отмечалось, что самолет T-38 Talon, который используется для подготовки военных летчиков, будет оставаться на вооружении как минимум до 2020 года. Летом 2015 года появилась уточненная информация, согласно которой ВВС США начали получать первые учебно-тренировочные самолеты Northrop T-38 Talon, которые были модернизированы в рамках работ по программе Pacer Classic III. По информации издания Janes.com, американские военные хотят модернизировать по этой программе 150 из 453 имеющихся у них самолетов данного типа. Модернизация сможет продлить жизнь этих учебно-тренировочных самолетов до 2029 года. Программа по проведению модернизации самолетов должна закончиться к 2021 году. По мнению представителей ВВС США, это наиболее крупная конструктивная модернизация самолета, которая когда-либо проводилась с Northrop T-38 Talon. Всего на реконструкцию было потрачено примерно 8900 человеко-часов.

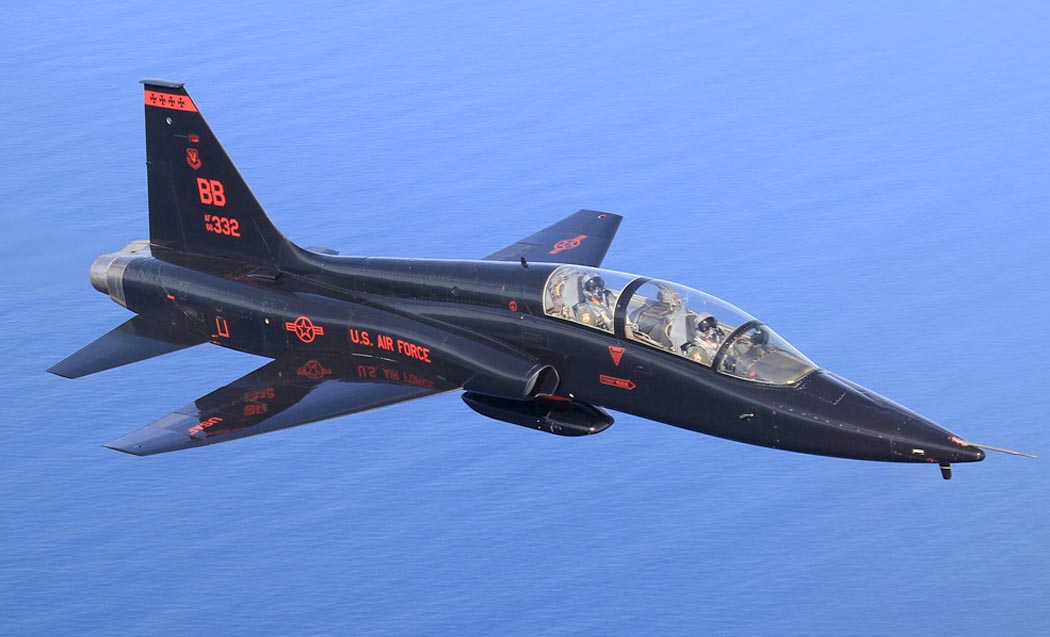

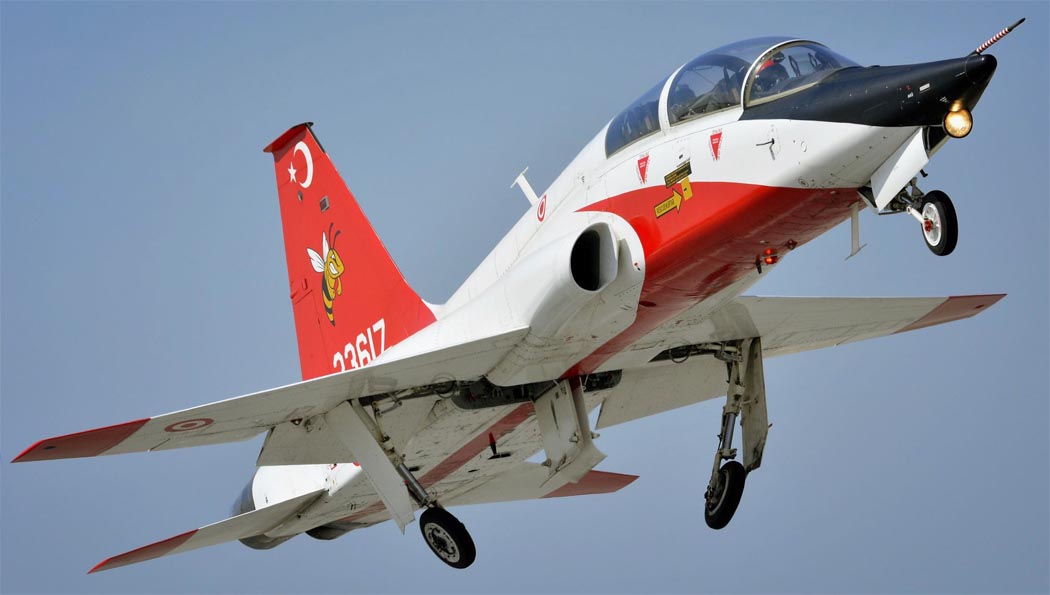

Стоит отметить, что за годы производства с 1961 по 1972 год свет увидело более 10 модификаций данной машины. В настоящее время помимо ВВС США данные самолеты применяются армиями Германии, Турции, Португалии, Южной Кореи и Тайваня. Помимо этого, по информации из СМИ, некоторыми самолетами в настоящее время владеют и частные лица.



Краткое техническое описание

Т-38 представляет собой построенный по классической схеме низкоплан с прямым трапециевидным крылом относительной толщины 4,8% и положительным углом стреловидности передней кромки 24°. Задняя кромка имеет небольшую отрицательную стреловидность. Коэффициент сужения крыла более 2. Крыло-моноблок оснащено элеронами и щелевыми закрылками, отклоняемыми электроприводом в диапазоне 0-44° и блокируемыми в произвольном положении. Удлиненный фюзеляж выполнен в соответствии с правилом площадей. Контур его плоской нижней части образован тремя дугами. Плоская форма фюзеляжа во взаимодействии с крылом способствует созданию подъемной силы. В передней части фюзеляжа расположены отсек оборудования и кабина экипажа с местами друг за другом. Трехсекционный фонарь кабины состоит из открываемой вверх-вперед передней и вверх-назад средней и задней частей. В центральной части фюзеляжа располагаются топливные баки и два двигателя, расположенные рядом в горизонтальной плоскости. Небольшая длина двигателей позволила применить скошенную линию разъема центральной и хвостовой частей фюзеляжа. На хвостовой части установлен лишь управляемый стабилизатор. Классическое вертикальное оперение с небольшим рулем направления и дефлектором на конце киля крепится с помощью двух узлов к силовым шпангоутам центральной части фюзеляжа. На нижней поверхности этой части фюзеляжа размещены два тормозных щитка, которые могут отклоняться с помощью гидропривода в диапазоне 0-50°. В системе управления использованы бустеры и автоматы загрузки командных рычагов, работающие в зависимости от скорости полета и угла отклонения ручки управления и педалей. Передаточное отношение от органов управления к рулям меняется в зависимости от положения шасси. В канале тангажа применен демпфер низкочастотных продольных апериодических и периодических колебаний.

Шасси - трехстоечное, с одинарными колесами и пневматиками высокого давления. Передняя стойка убирается вперед, а главные - в крыло, вдоль размаха. При этом стойки убираются в консоли крыла, а колеса - в нижнюю часть фюзеляжа. Самолет не имеет вооружения.

Первые два опытных образца были оснащены двумя турбореактивными двигателями YJ58-GE-1 фирмы General Electric с форсажными камерами. На после- дующих опытных экземплярах и серийных самолетах устанавливались двигатели J85-GE-5 тягой 11,12кН без форсирования и 17,12 кН  с форсированием. Воздухозаборники - боковые, дозвуковые, нерегулируемые, с выдвинутой вперед верхней кромкой. Каждый из двух топливных баков, расположенных в центральной части фюзеляжа, питает, как правило, свой двигатель, однако при необходимости имеется возможность подсоединения любого бака к любому двигателю. Система питания обеспечивает работу двигателей при пикировании или "горке" под углом 90°, в планирующем полете с углом скольжения до 25°, а также, с некоторыми ограничениями, в перевернутом полете.




 ЛТХ:
Модификация   T-38A
Размах крыла, м   7.70
Длина, м   14.13
Высота, м   3.92
Площадь крыла, м2   15.79
Масса, кг
  пустого   3475
  максимальная взлетная   5485
Тип двигателя   2 ТРД General Electric J85-GE-5
Тяга, кН
  нефорсированная   2 х 11.12
  форсированная   2 х 17.12
Максимальная скорость, км/ч   1306
Крейсерская скорость, км/ч   935
Практическая дальность, км   1815
Максимальная скороподъемность, м/мин   9120
Практический потолок, м   16335
Экипаж, чел   2


 Доп. информация :


  Чертеж "Northrop T-38 Talon (1)"
  Чертеж "Northrop T-38 Talon (2)"
  Фотографии:

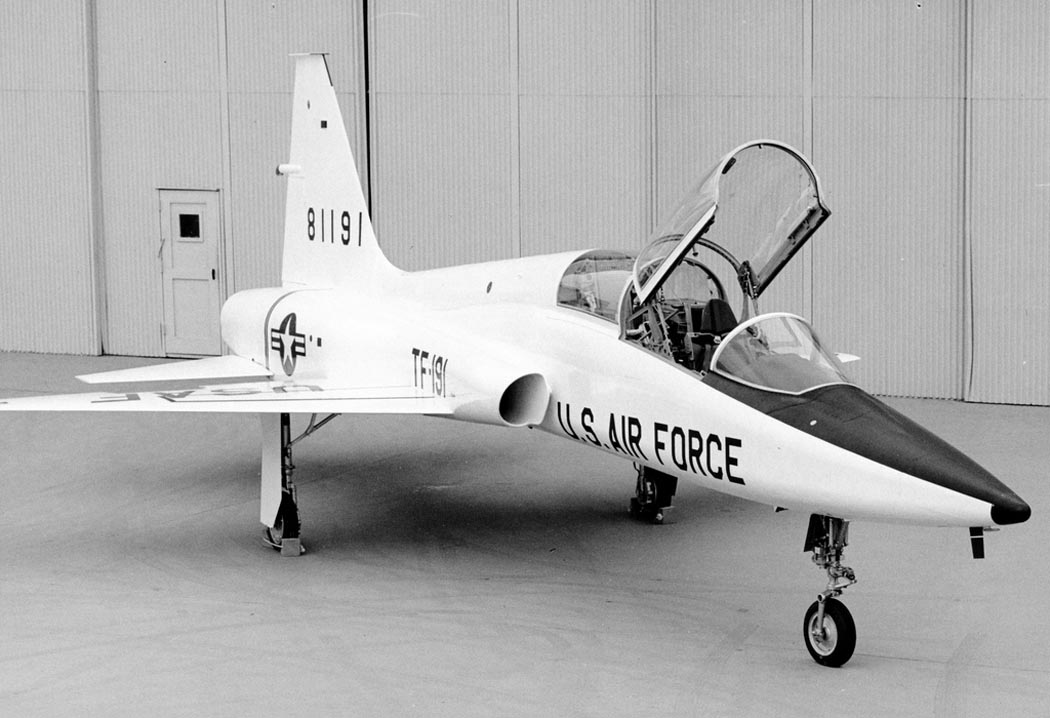

 YT-38

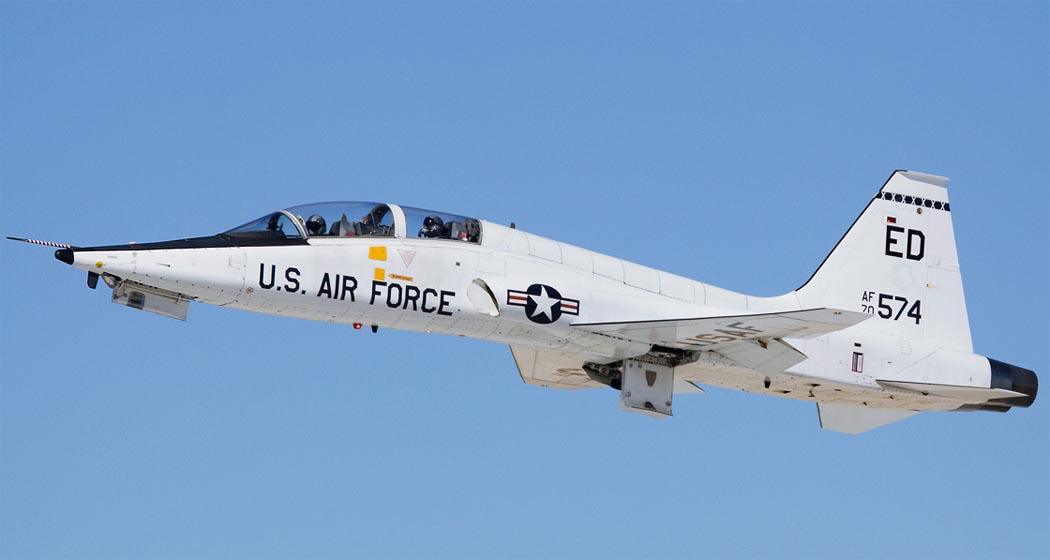

 T-38A (c) James Shelbourn
 T-38A (c) Brent Beck

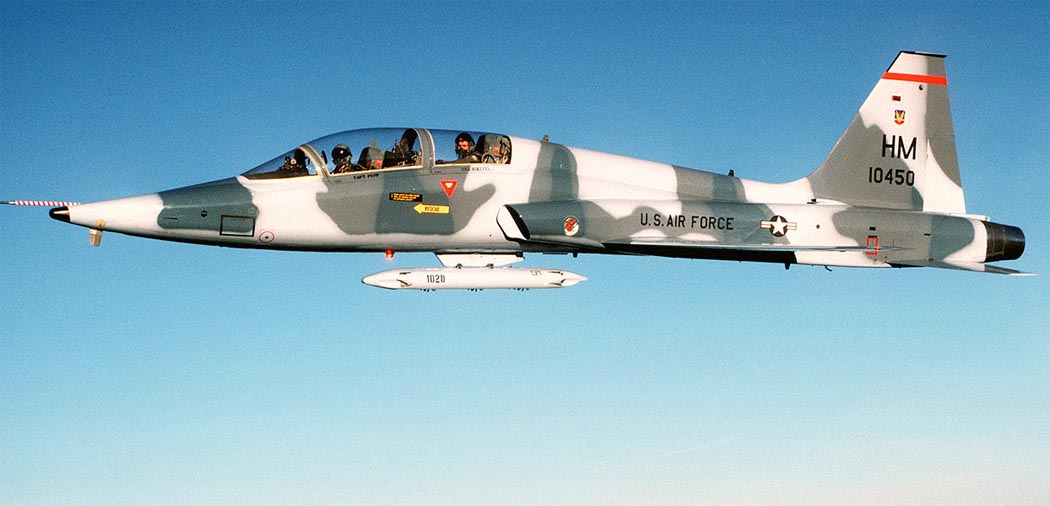

 AT-38B (c) Jose Lopez, USAF
 AT-38B (c) defense.gov

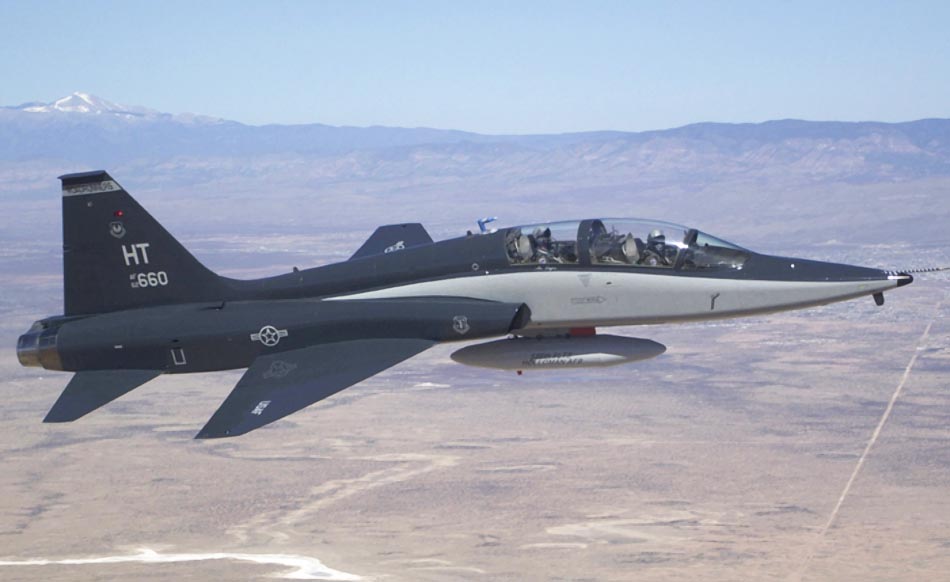

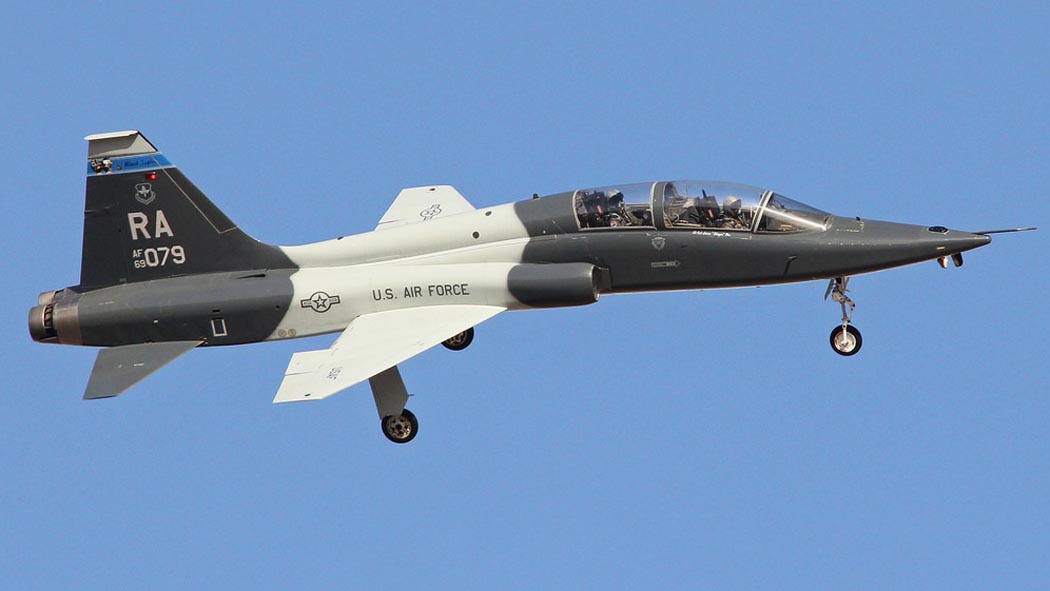

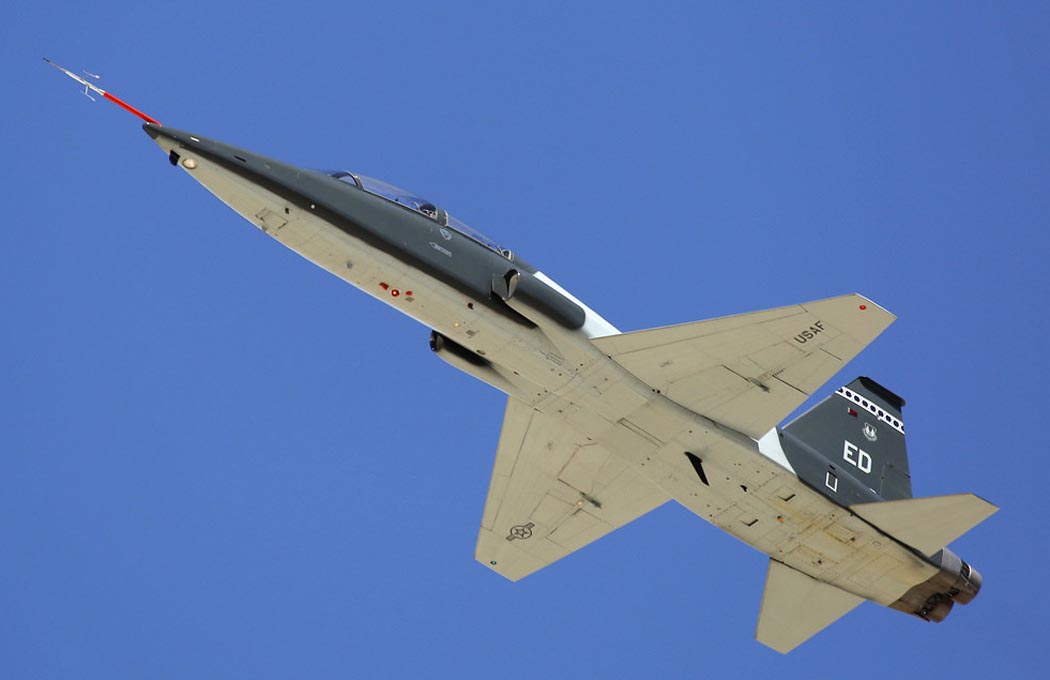

 T-38C (c) Barry Griffiths
 T-38C (c) Alan Wilson
 T-38M (c) Dohwan Kim

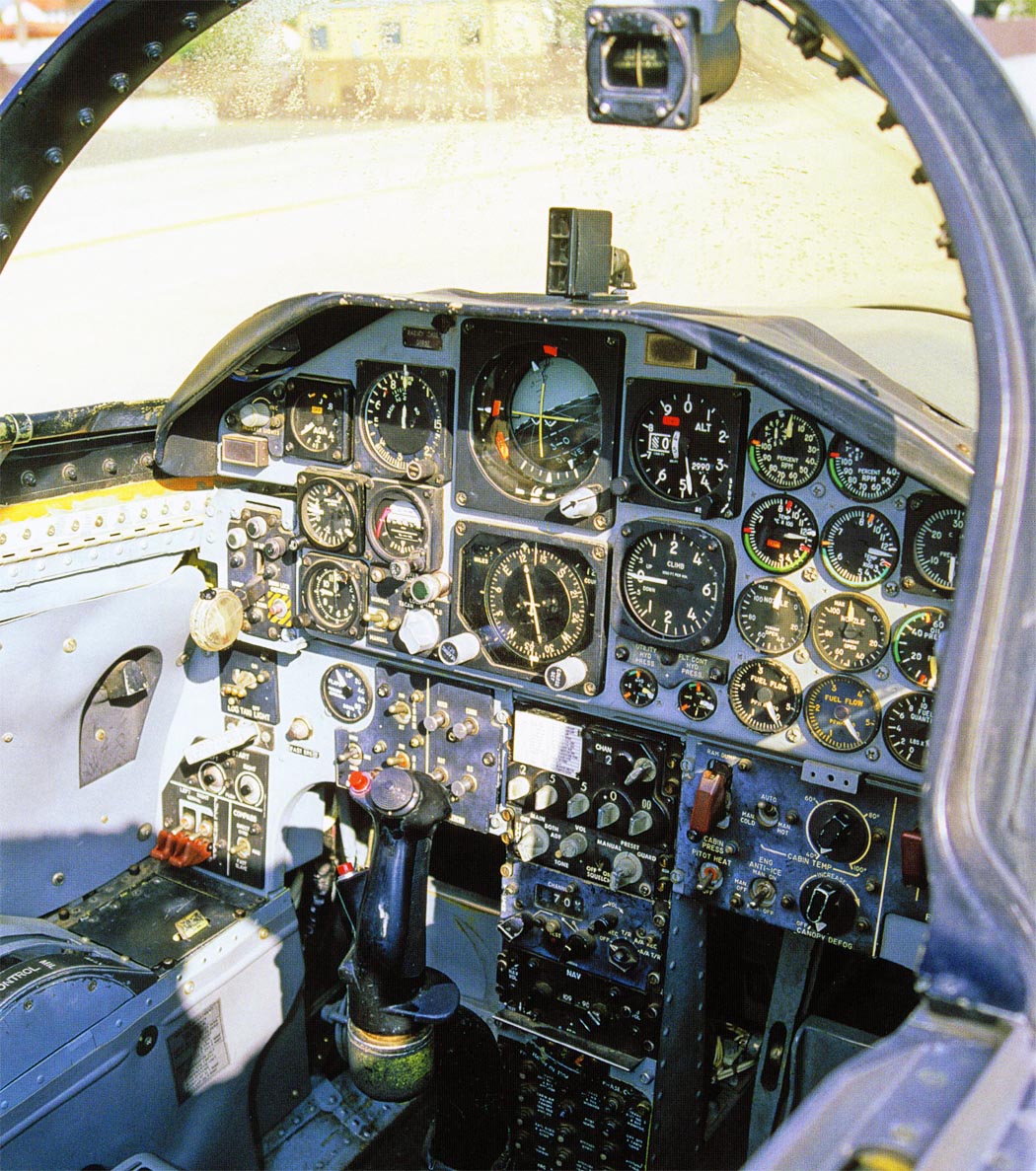

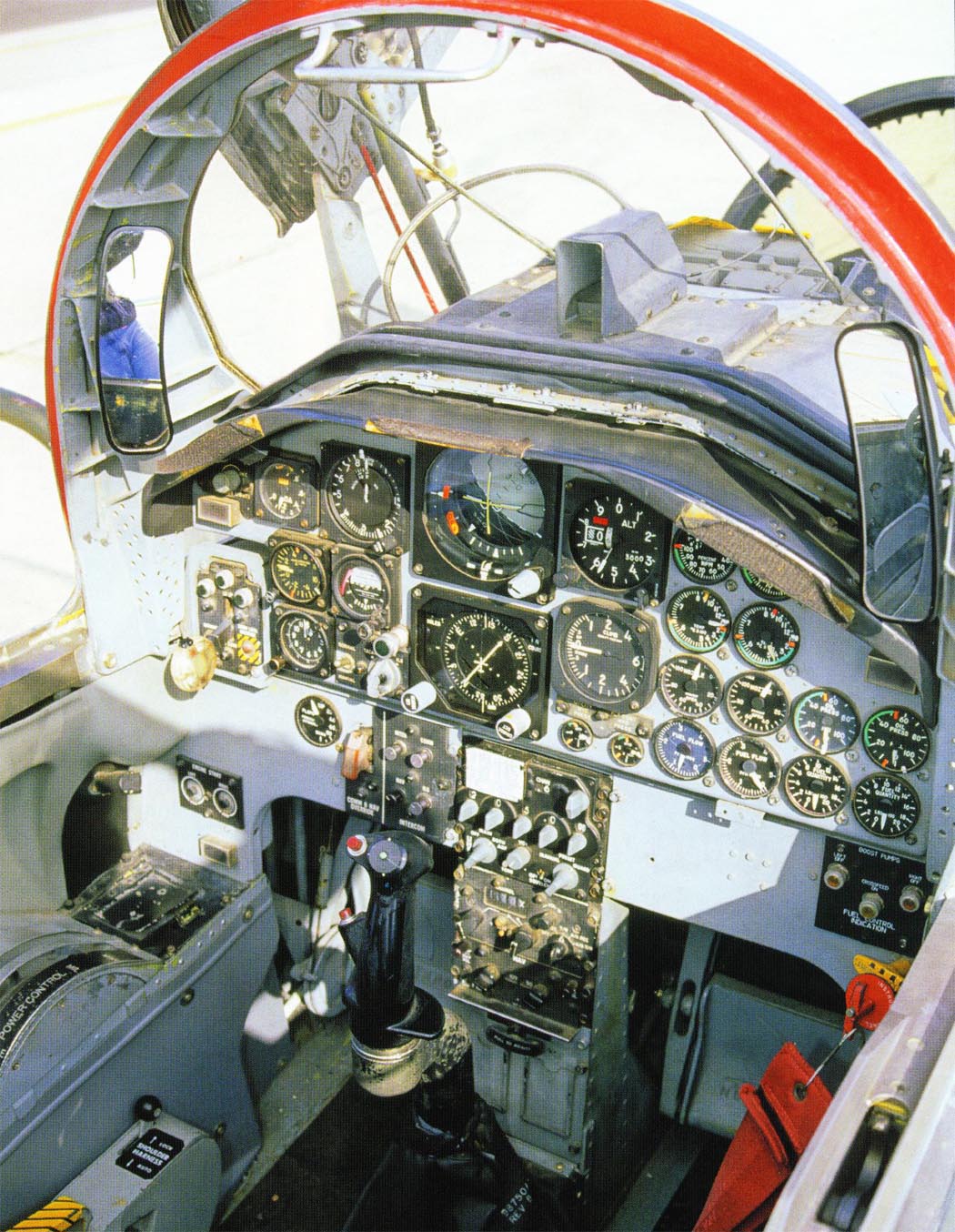

 Передняя кабина T-38A
 Задняя кабина T-38A

 Схемы:

 T-38A

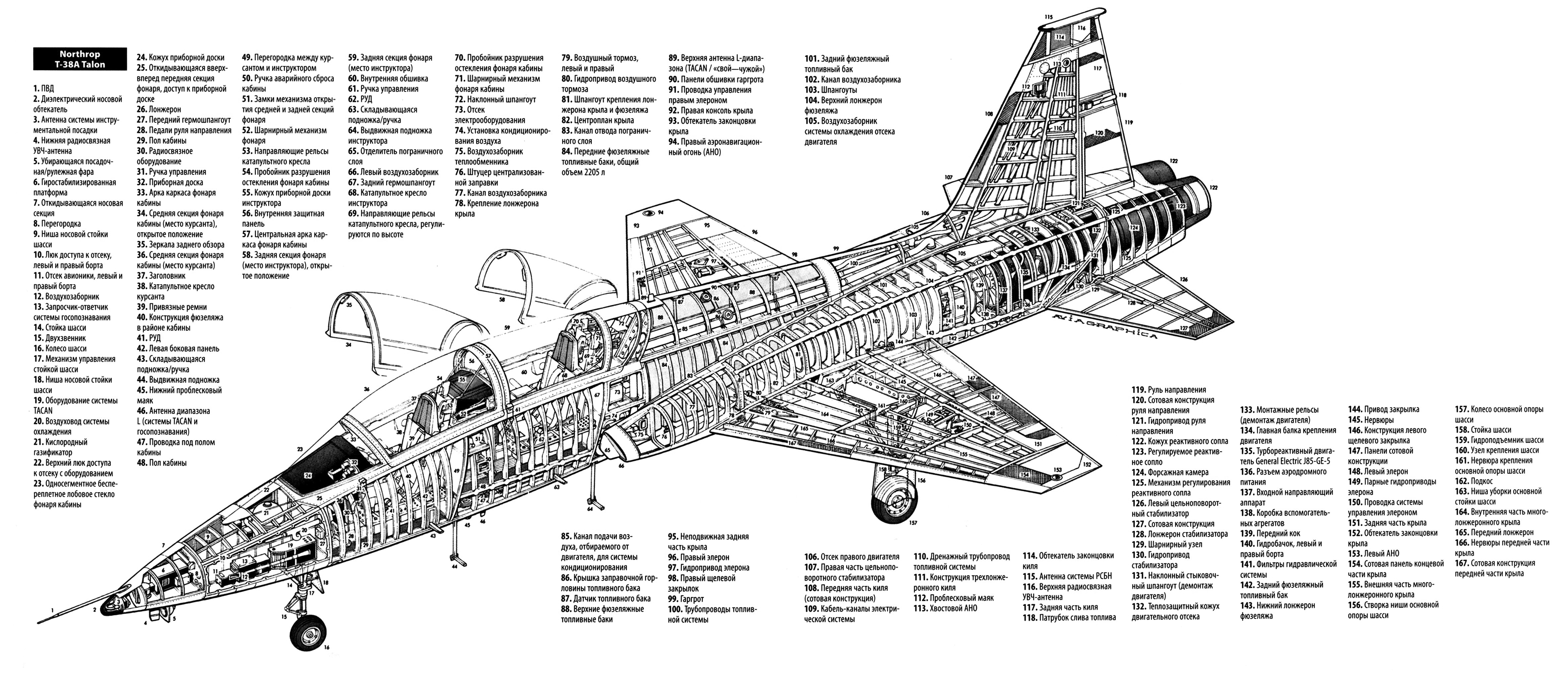

 Компоновочная схема

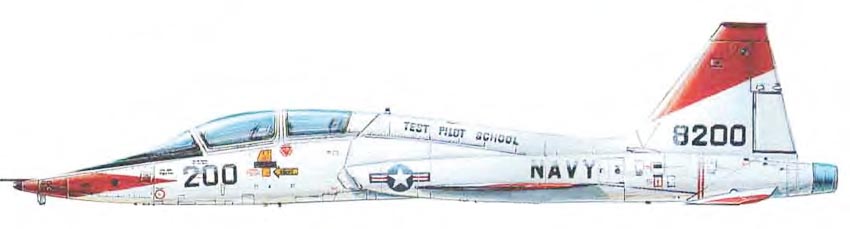

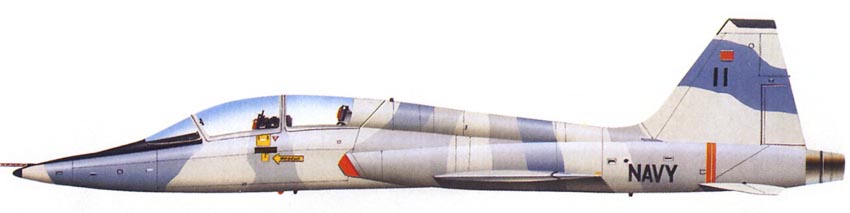

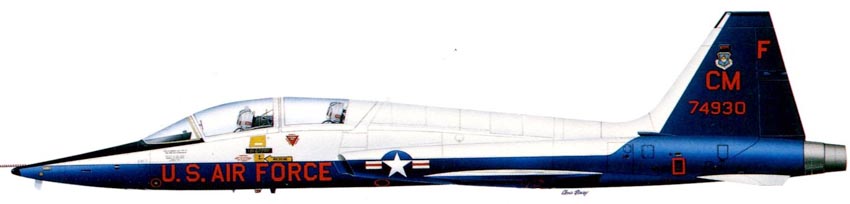

 Варианты окраски:

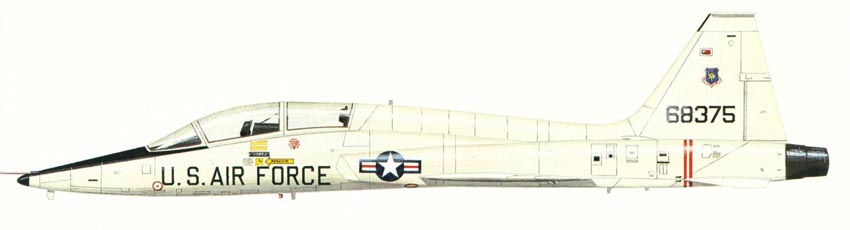

 T-38A
 T-38A
 T-38A

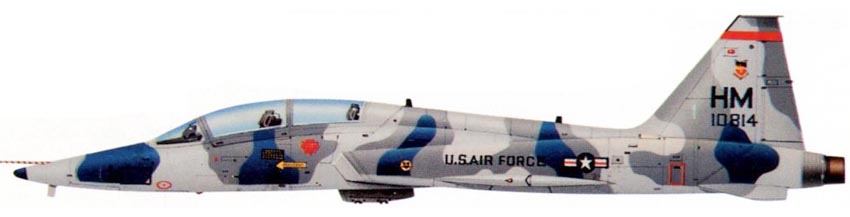

 T-38A эскадрильи "Агрессор"
 AT-38B







Список источников:

Военное обозрение. Сергей Юферев. Самолёты-долгожители: учебно-тренировочный самолёт Т-38
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
Авиафан. Грозные "малыши" фирмы Northrop. Об истребителе Northrop F-5
Крылья Родины. Михаил Никольский. Истребитель "Свободного мира"
Aerofiles.com. Northrop
Federation of American Scientists. US Military Aircraft. Т-38 Talon
Эдмунд Цихош. Сверхзвуковые самолеты
Joe Baugher. Encyclopedia of American Military Aircraft. Northrop F-5 Freedom Fighter/Tiger II
Fred Anderson. Northrop an Aeronautical History
DACO No.21. Willy Peeters. Nortrop's T-38A/ AT-38/ T-38C Talon
Squadron/Signal 1038. Lou Drendel. F-5 in action
Flugzeug 1990-03. M. Franzke. Die weibe Schonheit
Zlinek 1992-02. Rodina T-38/F-5
