   Як-52

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1979
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



8 мая 1979 года в небе над Тушинским аэродромом появился небольшой самолет с ярко-красными крыльями, который с легким урчанием лихо крутил фигуры высшего пилотажа. Одна за другой без задержек и интервалов следовали петли, бочки, перевороты.

Вообще-то в этом не было ничего необычного. Окрестные жители давно привыкли к воздушным пируэтам одноместного спортивно-пилотажного Як-50. Но опытный глаз замечал разницу: большой вытянутый вперед фонарь кабины явно указывал на то, что самолет двухместный. При заходе на посадку стали видны и другие отличия: носовая стойка шасси и посадочный щиток.

Самолет зарулил на стоянку, и на землю ступили старший тренер сборной СССР по высшему пилотажу Касум Нежмутдинов и начальник Центрального аэроклуба Юрий Александрович Комицын - первые пилоты ДОСААФ, опробовавшие в воздухе новый спортивно-тренировочный самолет Як-52. Летчики - люди суровые, на похвалы скупые, но сейчас их довольные лица говорили сами за себя. Насколько дней спустя к тренировкам из Як-52 приступили кандидаты в сборную СССР по высшему пилотажу.

Случайно ли внешнее сходство Як-52 с Як-50 ? Нет. В том и заключалась задача конструкторов, чтобы создать два принципиально одинаковых самолета: одноместный для соревнований и двухместный для тренировок. Еще при проектировании Як-50, который строился на два года раньше Як-52, предусматривалась возможность его дальнейшей переделки в двухместный вариант. В процессе разработки на Як-52 возложили и другие обязанности - такие, как первоначальное обучение летчиков, обучение полетам по приборам, буксировке планеров.

Словом, решалась сложная инженерная задача: создать самолет, способный удовлетворить самым разнообразным, и противоречивым требованиям. Судите сами: для спортивно-тренировочной машины нужны минимальные запасы устойчивости и небольшие усилия, прикладываемые летчиком к ручке для управления машиной. Самолет первоначального обучения, наоборот, должен быть очень устойчивым и более тяжелым в управлении, не должен срываться в штопор. В то же время спортивно-тренировочный обязан легко выполнять штопор и другие штопорные фигуры. На машину же, предназначенную для полетов по приборам, необходимо установить солидный комплект пилотажно-навигационного оборудования, который во всех остальных вариантах применения самолета будет лишним грузом.

Тем не менее группа молодых конструкторов ОКБ А.С.Яковлева смело взялась за разработку новой машины и завершила ее уже через несколько месяцев. По традиции шефство над постройкой нового легкомоторного самолета взяла комсомольская организация. В каждом подразделении предприятия организовали комсомольско-молодежные бригады, действия которых координировал комитет комссмола. Ход постройки обсуждался на всех комсомольских собраниях. Руководили работой опытные инженеры и наставники. Як-52 построили менее чем за полгода и передали на летные испытания.

Обычно принято описывать, как летчики-испытатели сражаются с непослушными машинами. А если самолет не преподносит неприятных сюрпризов, все выглядит несколько прозаичнее. Порой кажется, что работа испытателя заключается только в том, чтобы найти как можно больше недостатков в проверяемой машине, даже там, гда их нет. Так возникают длинные перечни дефектов и недоделок, требующих срочных доработок конструкции. Затем вновь испытания, новые перечни, доработки... и так без конца. Не был исключением и Як-52. Никаких скидок на молодость создателей самолета не делалось, скорее наоборот: поскольку Як-52 предназначен для начинающих пилотов, испытатели были особенно придирчивы.

Учитывая специфику самолета, тщательно исследовались его штопорные и взлетно-посадочные характеристики, поведение на предельных режимах по скорости и перегрузке. Но все-таки настал долгожданный день, когда даже самые строгие судьи сказали, что недостатки, записанные в очередном перечне, можно устранить при внедрении в серийное производство.

Серийный выпуск машины по кооперации в рамках СЭВ взяла на себя Социалистическая Республика Румыния. Большую помощь румынским коллегам оказали молодые инженеры и конструкторы ОКБ А.С.Яковлева.

Часто бывает так: едва самолет попал в руки рядовых летчиков, как в ОКБ уже посыпались письма с предложениями по его улучшению. Як-52 в этом отношении является приятным исключением, так как при его разработке были учтены пожелания многих летчиков-инструкторов, а также более чем 30-летний опыт эксплуатации нескольких тысяч самолетов Як-18. Як-52 унаследовал некоторые конструктивные решения Як-18А, но вовсе не из-за отсутствия других идей. Просто нет необходимости без нужды менять то, что хорошо себя зарекомендовало на протяжении многих лет, к чему привыкли в аэроклубах и летных училищах.

Однако, по сравнению с Як-18А возможности Як-52 значительно возросли. Применение мощного двигателя обеспечило самолету более высокую энерговооруженность, а это означает, что Як-52 может выполнить самые головокружительные фигуры прямого и обратного пилотажа. Комплект современного пилотажно-навигационного и радиоэлектронного оборудования позволяет обучать полетам в сложных метеоусловиях и полетам по дальним маршрутам.

На базе самолета создан одноместный акробатический самолет Як-53. Существует так же вариант Condor (созданный в 1991 году), разработанный румынской фирмой Аэростар и отличающийся использованием двигателя Авко Лайкоминг AEIO-540 LI B5D, приводящего трехлопастный ВИШ фирмы Хофман диаметром 2,5 м, и новым рулем направления.

Конструкция самолета :

Як-52 - двухместный цельнометаллический моноплан с низкорасположенным свободнонесущим крылом.

Фюзеляж - полумонокок, то есть имеет работающую металлическую обшивку. Она подкреплена поперечным набором отштампованных из дюралюминиевого листа шпангоутов и продольным набором лонжеронов и стрингеров, расположенных равномерно по периметру сечения. Обшивка соединяется с элементами каркаса потайной клепкой.

Крыло однолонжеронное с металлической работающей обшивкой, стыкуется с фюзеляжем по трем силовым шпангоутам. Профиль Clark YH (с относительной толщиной 14,5% у корня и 9% на конце), хорошо зарекомендовавший себя на учебных и спортивных самолетах ОКБ А.С.Яковлева. Продольный набор крыла, помимо лонжерона, включает переднюю и заднюю стенки, стрингеры. Нервюры отштампованы из тонкого дюралюминиевого листа. В местах навески стоек шасси и элеронов установлены силовые кронштейны из алюминиевого сплава. На Як-52 применены элероны щелевого типа с осевой аэродинамической компенсацией. Каркас элерона собран из трубчатого лонжерона, нервюр и хвостового стрингера. Носок обшит дюралюминиевым листом, а весь элерон обтягивается полотном. Полотняная обшивка пришивается к нервюрам нитью. Все швы затем заклеиваются перкалевой лентой с зубчатом краем. Крыло самолета Як-52 снабжено посадочными щитками, которые подвешены на шомпольной петле и управляются пневмоцилиндром.

Хвостовое оперение свободнонесущее. Киль и стабилизатор выполнены по двухлонжеронной схеме с работающей дюралюминиевой обшивкой. Руль высоты и руль поворота имеют полотняную обшивку и по конструкции аналогичны элеронам.

Шасси убирающееся, выполнено по трехопорной схеме с носовым колесом. По сравнению с шасси с хвостовым колесом, примененным на Як-50, оно более тяжелое, но при этом упрощается пилотирование самолета при посадке и улучшается обзор при рулежке, что очень важно для учебного самолета. Особенностью Як-52 является и то, что при уборке шасси колеса только поджимаются к крылу и фюзеляжу - это гарантирует безопасное приземление даже если пилот забыл выпустить шасси перед посадкой. Конечно, такое шасси обладает более высоким аэродинамическим сопротивлением, чем полностью убранное, но на учебном самолете с этим можно мириться.

Авиамоделисты тоже должны оценить такое поджимающееся шасси: в случае его невыпуска модель-копия все равно приземлится на колеса.

В убранном положении шасси удерживается специальными замками, а в выпущенном фиксируется складывающимися подкосами, которые становятся в распор. Стойки шасси телескопического типа с жидкостно-газовой амортизацией. Колеса имеют пневматики низкого давления, позволяющие взлетать с грунтовых аэродромов с низкой плотностью грунта. В зимнее время они заменяются лыжами.

Управление спаренное. Проводка к рулям высоты и рулю поворота тросовая; к элеронам - жесткая, состоящая из дюралюминиевых трубчатых тяг и расчалок. Педали параллелограммиого типа, имеют регулировку под рост пилота. Управление триммером руля высоты тросовое, осуществляется штурвалами.

Пневмосистема, состоящая из двух автономных подсистем - основной и аварийной, - обеспечивает выпуск и уборку шасси и посадочного щитка, запуск двигателя, управление тормозами колес. Питание сжатым воздухом каждой подсистемы осуществляется от отдельного баллона. В полете они подзаряжаются от компрессора, установленного на двигателе.

Як-52 снабжен звездообразным поршневым девятицилиндровым двигателем М-14П, мощностью 360 лс, с автоматическим воздушным винтом изменяемого шага.

Стремление увеличить мощность привело к использованию на некоторых зарубежных самолетах турбовинтовых двигателей в 400-600 лс. Однако такое решение сопряжено со значительным возрастанием стоимости самолета, увеличением расхода топлива и усложнением эксплуатации. Кроме того, маломощный ГТД капризен в работе и не обеспечивает некоторые режимы полета, характерные для пилотажного самолета.

Надо заметить, что реактивный бум, начавшийся в конце 50-х годов, сопровождавшийся повсеместным искоренением поршневых самолетов, в наши дни уступил место трезвому расчету и реальной оцанке возможностей. Выяснилось, что обучение летчика на легком поршневом самолете обходится в 10-15 раз дешевле, чем на реактивном. Да и качество подготовки пилотов в итоге выше. Не случайно все наши лучшие летчики начинали свою летную биографию на Як-18.

Топливная и масляная системы самолета гарантируют работу двигателя на всех режимах при любых эволюциях самолета. Топливо на самолете размещено в двух крыльевых баках, из которых самотеком поступает в пятилитровый расходный бачок с гибким шлангом-заборником.

Пилотажно-навигационное оборудование, установленное на Як-52, позволяет летать в сложных метеоусловиях. Помимо полного комплекта стандартных пилотажных приборов, на самолете имеются курсовая система, автоматический радиокомпас, ультракоротковолновая радиоустановка. Если предстоят полеты на выполнение фигур высшего пилотажа, лишнее пилотажно-навигационное оборудование демонтируется.

На Як-52 предусмотрена сигнализация приближения критических режимов полета. Например, за 10-15 км/ч перед достижением скорости сваливания, то есть такой минимальной скорости, при которой крыло уже не способно поддерживать самолет в воздухе, воздушный поток перебрасывает флажок-сигнализатор, расположенный на передней кромке крыла. При этом замыкается электрическая цепь, на приборной доске зажигается красная лампочка, а в наушниках звучит характерный сигнал. Так же летчик оповещается о достижении максимально допустимой для самолета перегрузки.

В оборудовании Як-52 есть и другие хитрости. Так, с помощью специального устройства инструктор может имитировать отказ основных пилотажно-навигационных приборов на приборной доске ученика, чтобы проверить его реакцию на возникновение сложной ситуации.

Кабина двухместная, скомпонована по схеме тандем. Переднее место предназначено для ученика, заднее - для инструктора, который может своевременно вмешаться в управление и исправить ошибку.

Конструкторы не забыли, что самолет будет эксплуатироваться в зимних условиях. Для этого кабина оборудована системой отопления и вентиляции, а нормальная работа агрегатов обеспечивается при температуре до минус 45°C.




 Модификации :
Як-52  Базовая модификация. Выпускался в 1979—1995 годах.
Як-52Б (Як-54)  Лёгкий ударный самолёт. Отличался усиленным крылом. Вооружение состояло из 2 блоков НУРС УБ-32. Разработан в 1983 году под руководством А. А. Яковлева.
Як-52М  Модернизированный. Отличается двигателем М-14Х (разработчик ОКБ Моторостроения, г. Воронеж) с трёхлопастным винтом MTV-8, доработанным крылом, новым фонарём, увеличенным до 250 л запасом топлива, составом оборудования, системой принудительного аварийного покидания СКС-84МЯ. С 2003 года переоборудуются ранее выпущенные Як-52 на Ивановском АРЗ № 308. Впервые продемонстрирован на МАКС-2003. Первый полёт 16 апреля 2004 года.
Як-52W  Экспортный для США и западной Европы. Отличается увеличенным в 2 раза запасом топлива, оборудованием для ночных полётов, гидравлическими тормозами, багажным отсеком в фюзеляже.
Як-52TW  Самолёт с хвостовым колесом (Tail Wheel-хвостовое колесо).
Як-53  Одноместный пилотажный самолёт. Разработан в 1981 году.
"Кондор"  С двигателем Авро Лайкоминг AEIO-540 LI B5D. Отличается трёхлопастным винтом фирмы «Хофман» (диаметp 2,5 м), новым рулём направления. Разработан в Румынии в 1991 году.



 ЛТХ:
Модификация   Як-52   Як-53
Размах крыла, м   9.30   9.50
Длина самолета,м   7.745   7.68
Высота самолета,м   2.70   2.69
Площадь крыла,м2   15.00   15.00
Масса, кг
  пустого самолета   1035   900
  максимальная взлетная   1315   1060
Внутренне топливо, кг   100   100
Тип двигателя   1 ПД ВМКБ ( Велденеев) М-14П
Мощность, л.с.   1 х 360
Максимальная скорость, км/ч   270   270
Крейсерская скорость, км/ч   230   230
Практическая дальность, км   465   550
Продолжительность полета, ч.мин   2.50   0.50
Практический потолок, м   6000   6000
Макс. эксплуатационная перегрузка   7   7
Экипаж, чел   2   1


 Доп. информация :


  РЛЭ "Яковлев Як-52"
  Книга "Яковлев Як-52 (Пособие летчику)"
  Книга "Практическая аэродинамика и динамика полета самолетов Як-52, Як-55"
  Чертеж "Яковлев Як-52"
  Фотографии:

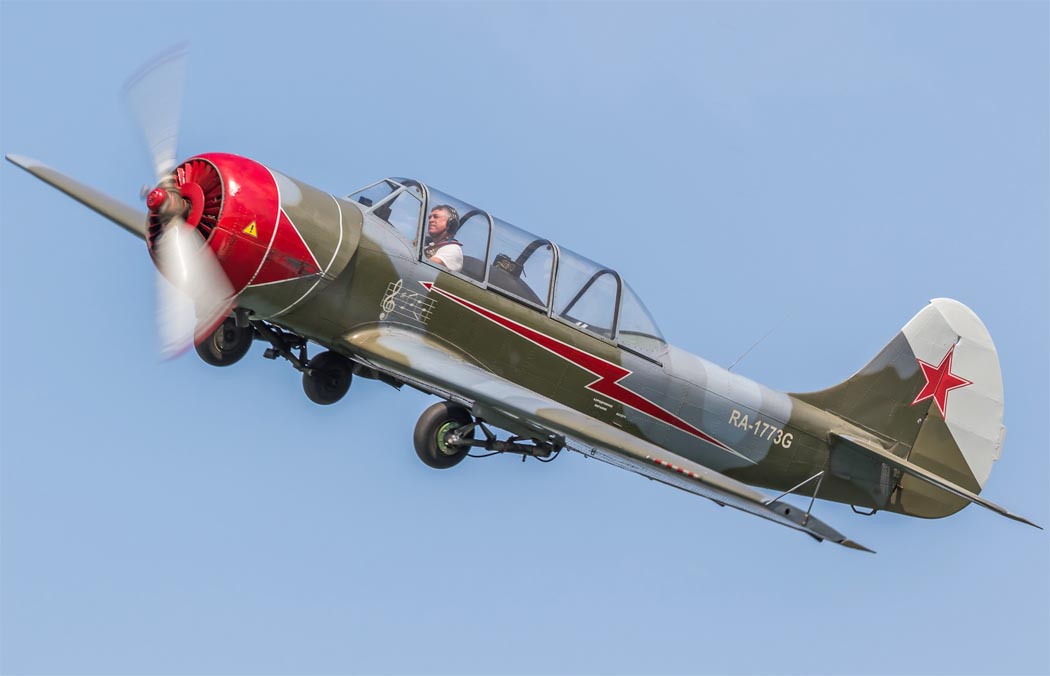

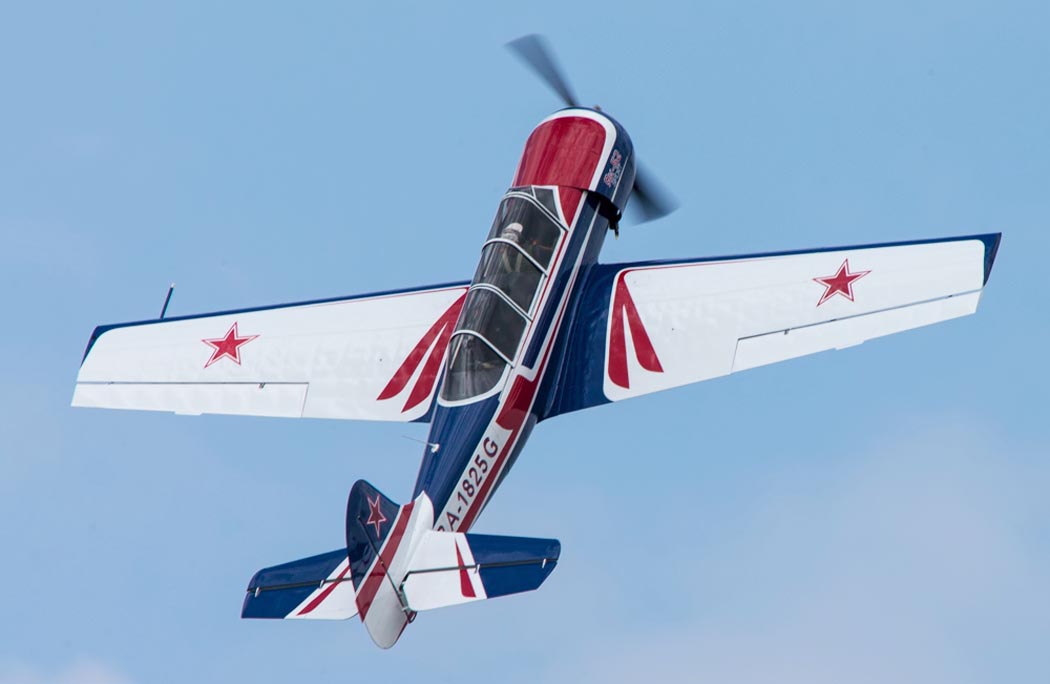

 Як-52 (c) Алексей (другой)

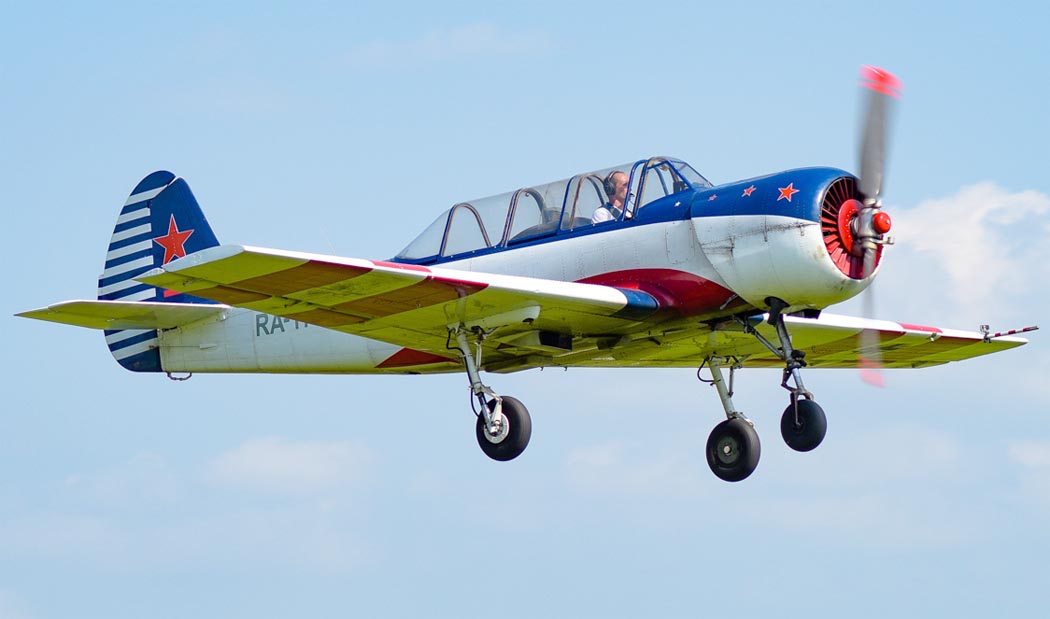

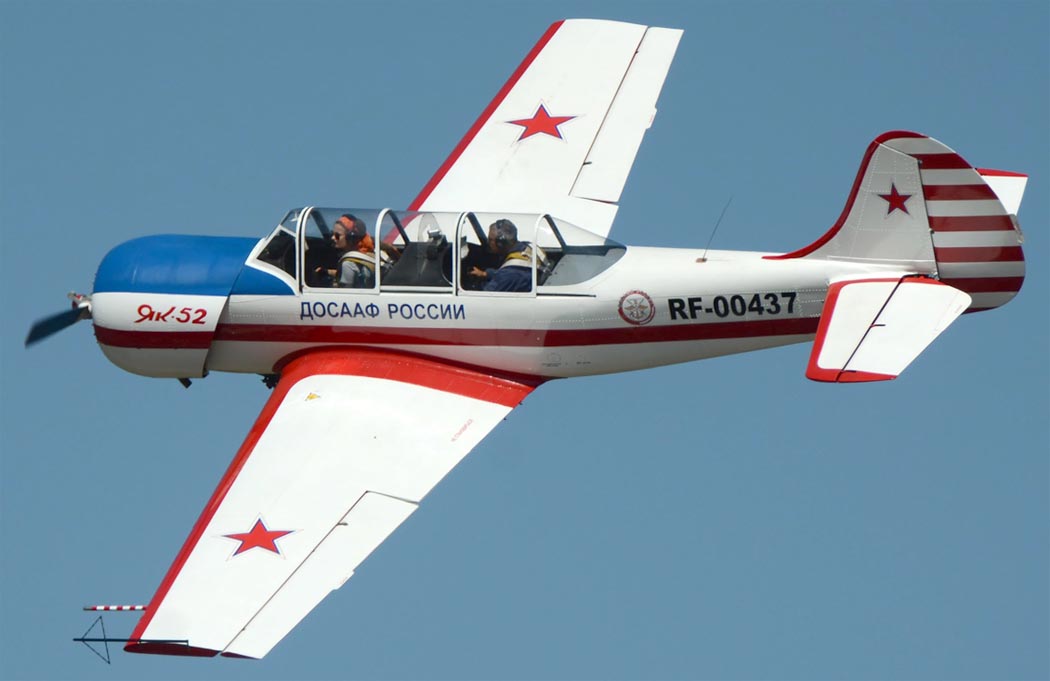

 Як-52 (c) Александр Листопад

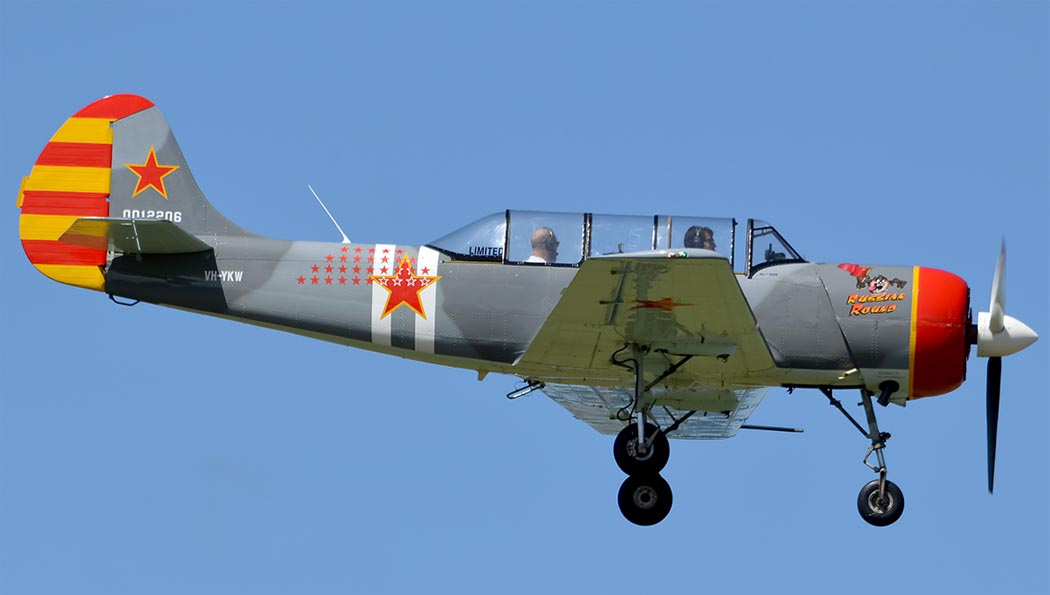

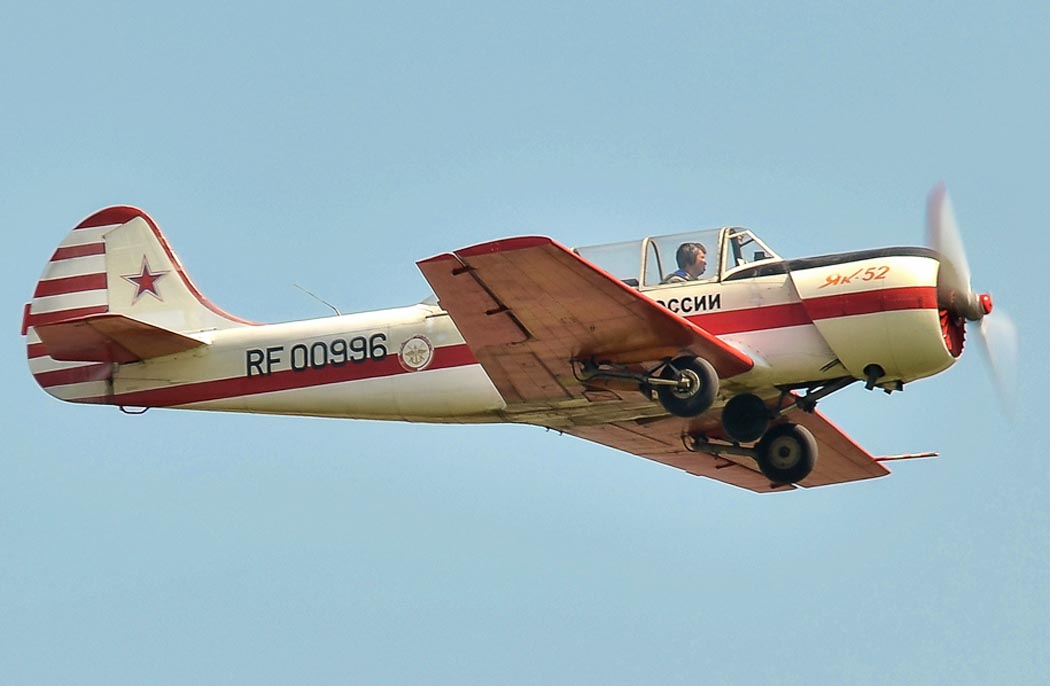

 Як-52 (c) kiba

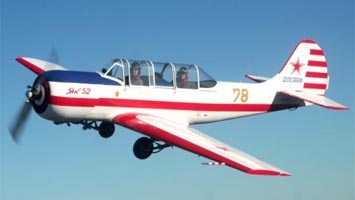

 Як-52 (c) Игорь Колоколов

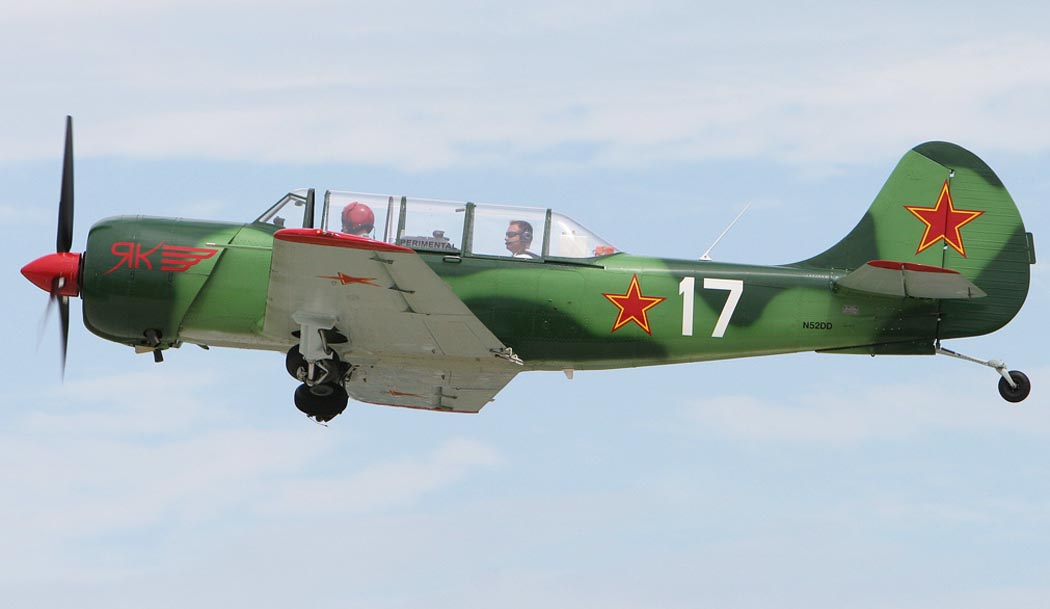

 Як-52 (c) Andrey Tsipan
 Як-52W (c) Robert Frola
 Як-52TW (c) David Alders

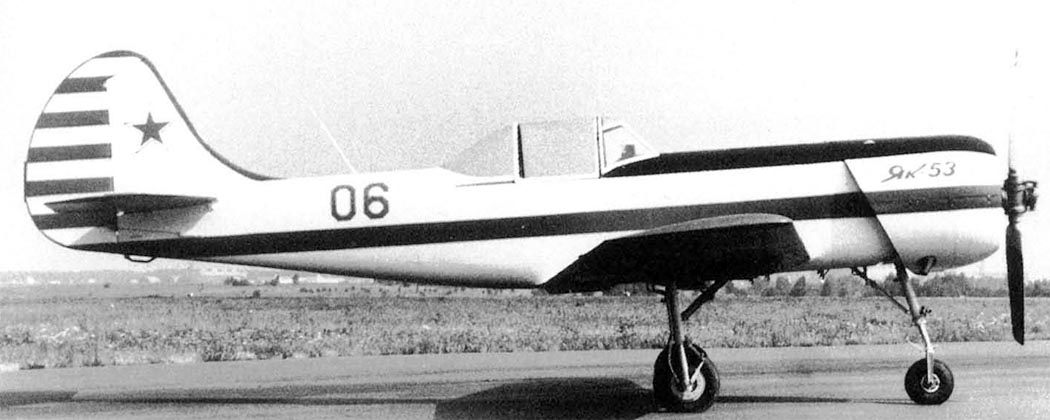

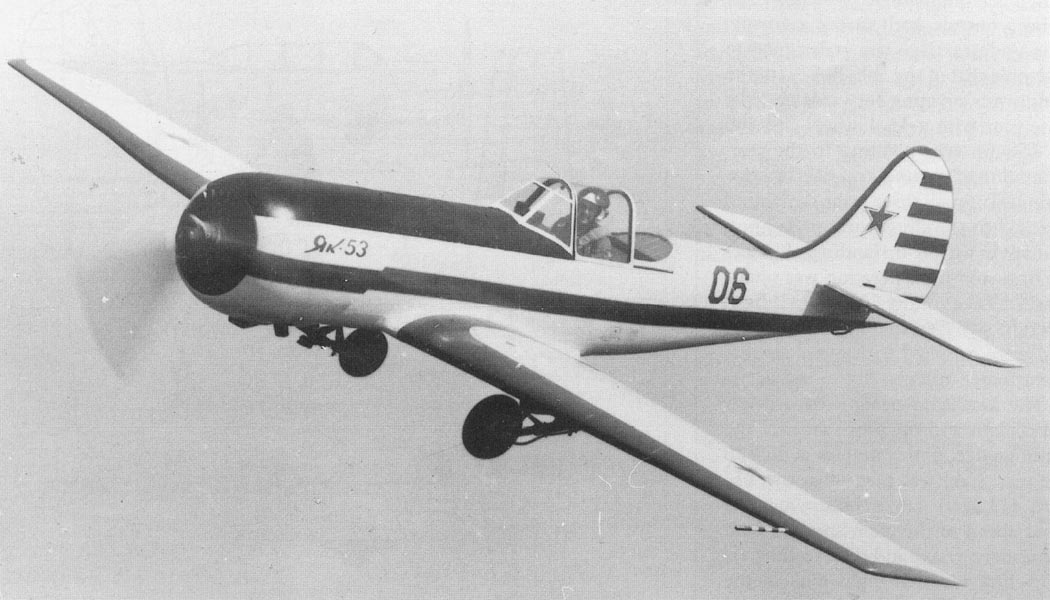

 Як-53
 Як-53

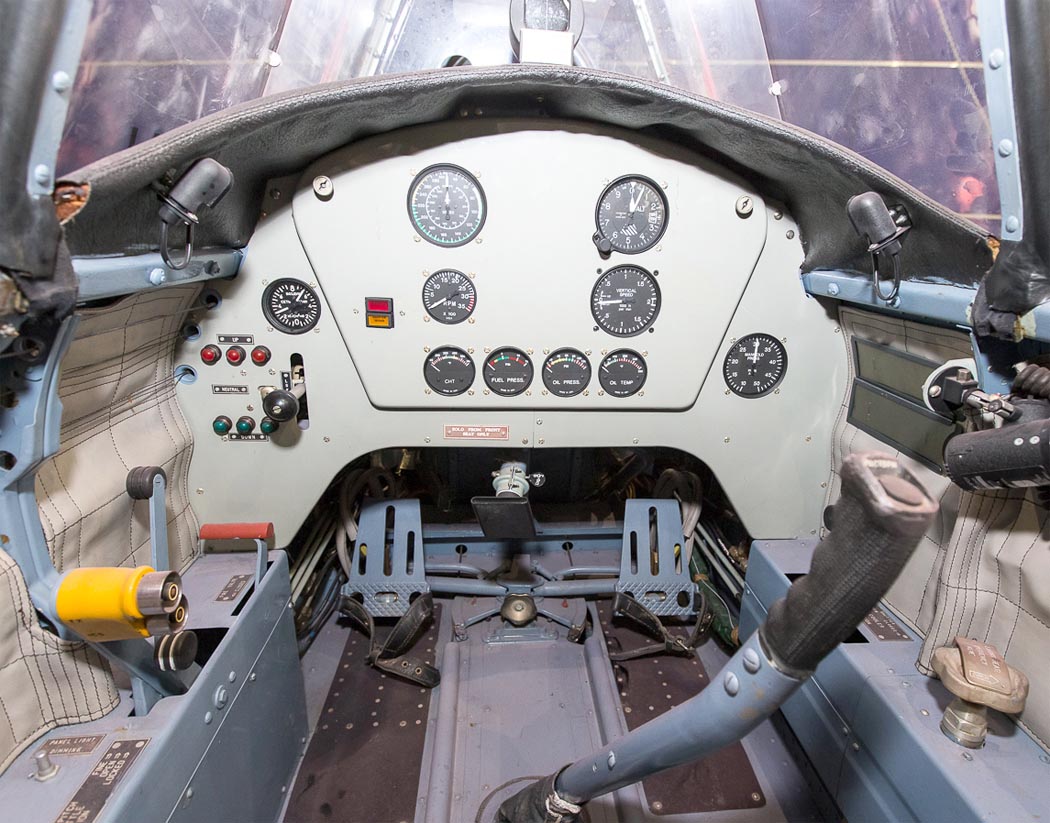

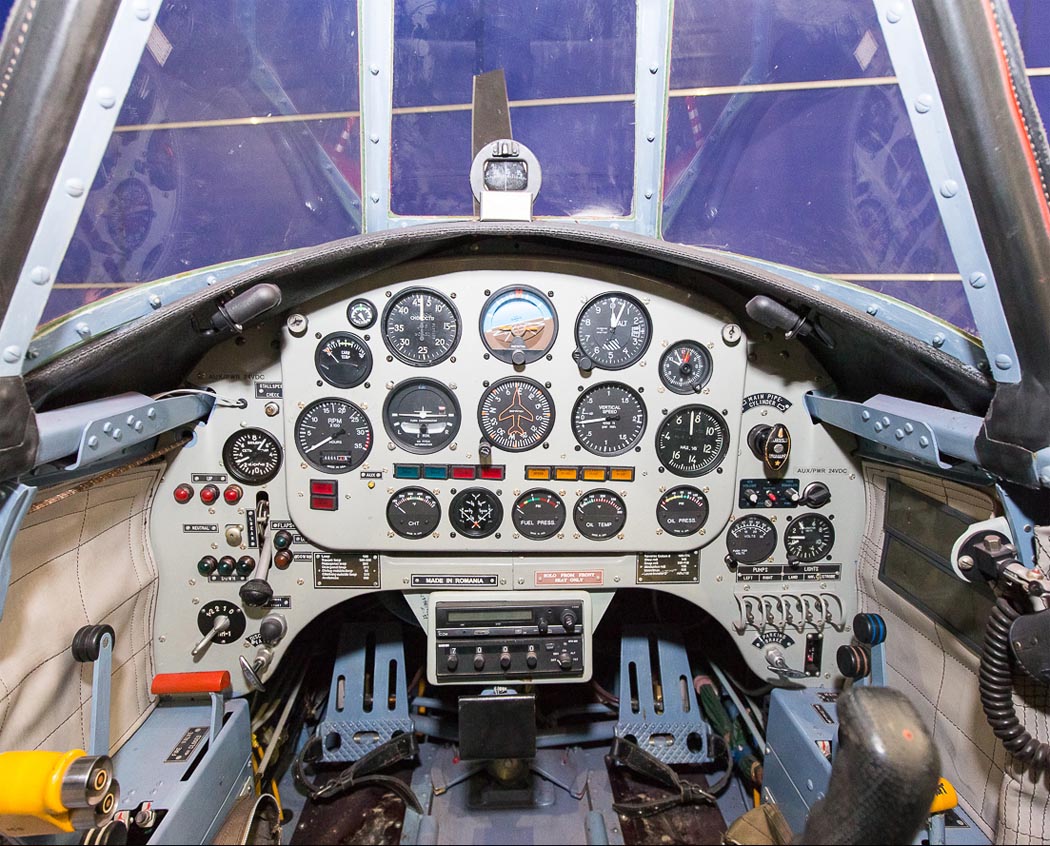

 Передняя кабина Як-52 (c) Игорь Колоколов
 Задняя кабина Як-52 (c) Игорь Колоколов

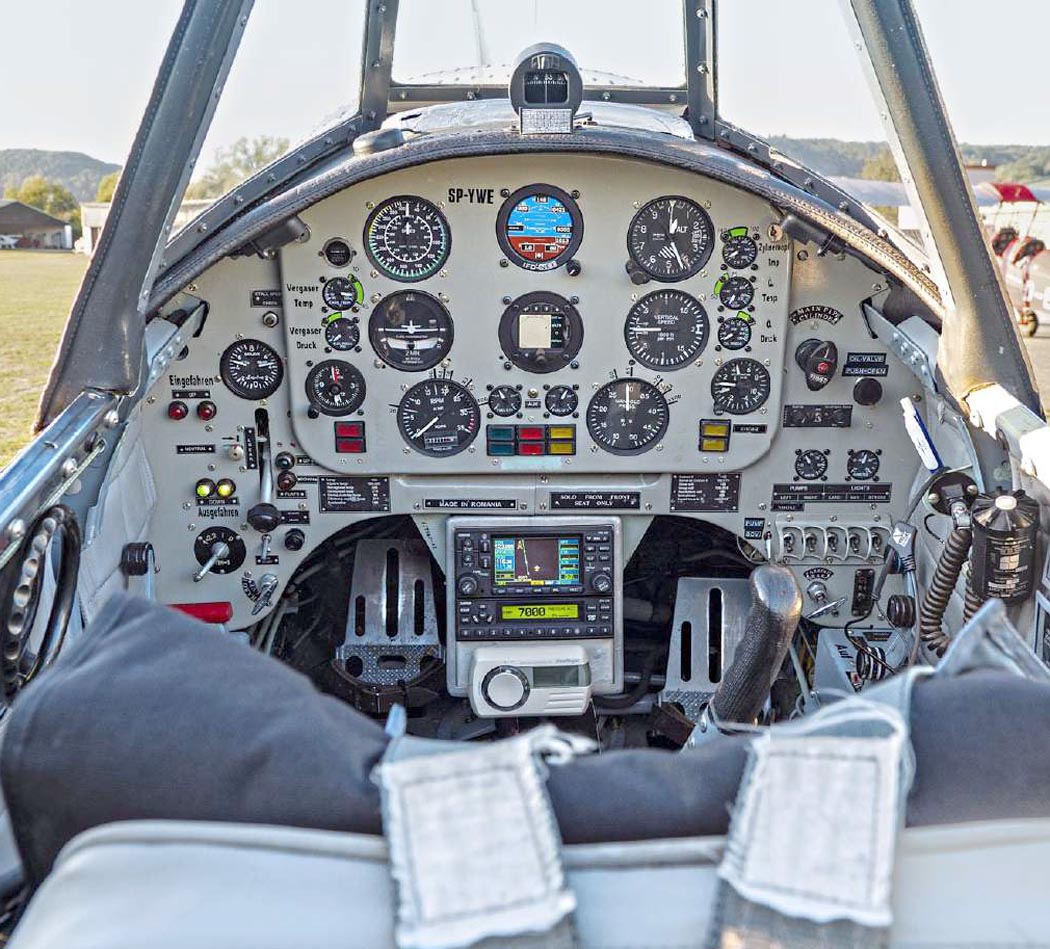

 Передняя кабина Як-52TW (c) Patrick Holland-Moritz

  Схемы:

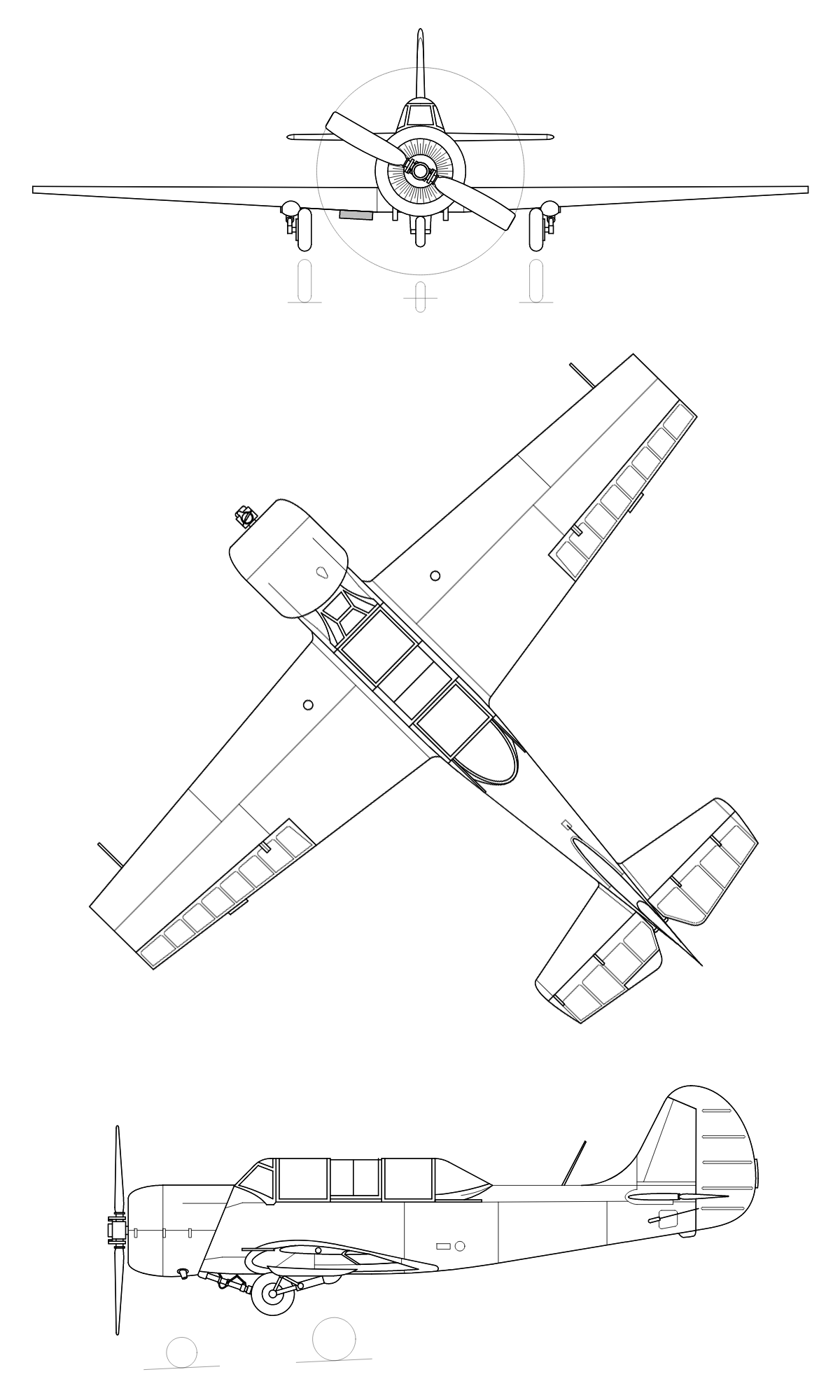

 Як-52

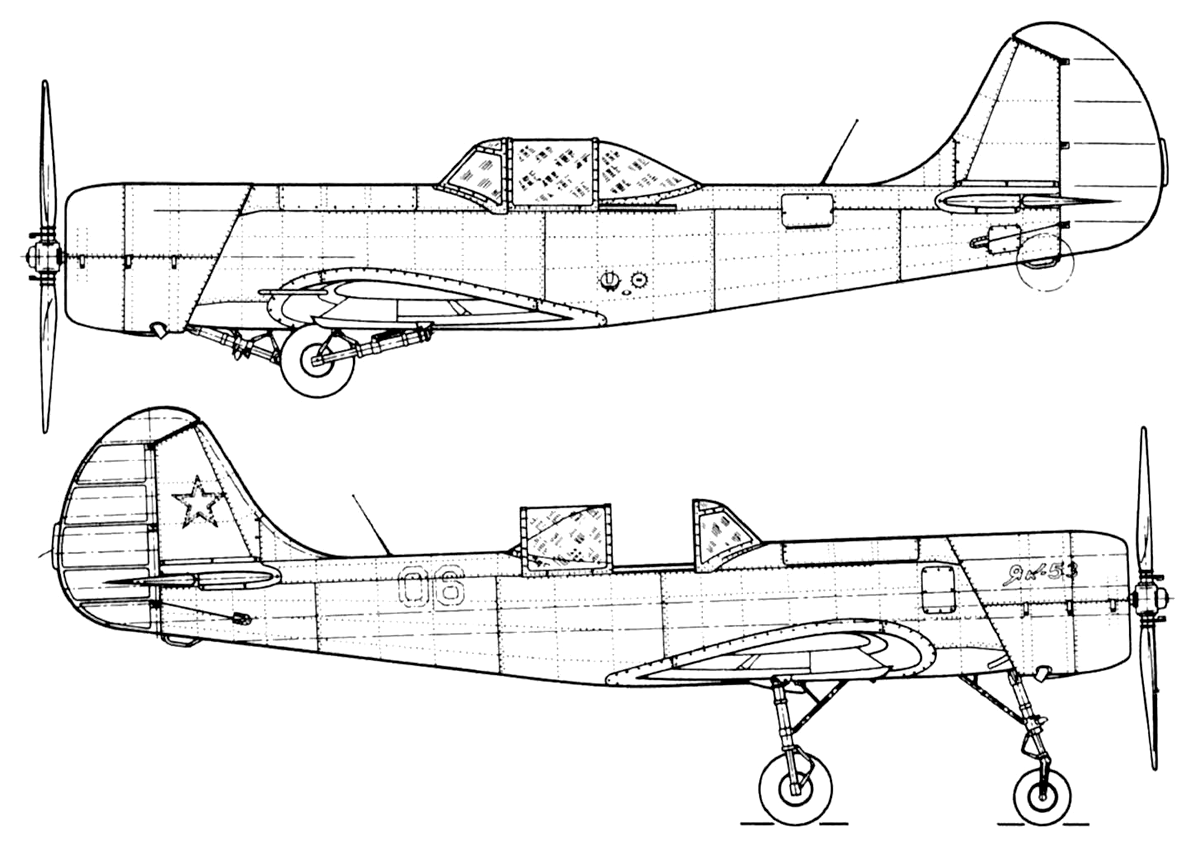

 Як-53






Список источников:

Моделист-Конструктор. Вячеслав Кондратьев. Як-52 - летающий тренер
Крылья Родины. Коллекция. Учебно-тренировочный самолет Як-52
Putnam. Bill Gunston, Yefim Gordon. Yakovlev Aircraft since 1924
Midland. Y. Gordon, D. Komissarov, s. Komissarov. OKB Yakovlev
Aerokurier 2019-06. Benjamin Schaum. Radial Love
Russianplanes.net. Як-52


Уголок неба. 2019
