   AB-3

Разработчик: Aichi
Страна: Япония
Первый полет: 1932
Тип: Разведывательный гидросамолет
  ЛТХ     Доп. информация



 Фирма "Aichi Tokei Denki К.К." приступила к производству самолетов в 1920-е годы, после того как было создано ее авиационное отделение, которое в 1943 году превратилось в самостоятельную фирму "Aichi Kokuki К. К." ("Aichi Aircraft Co., Ltd.") - один из крупнейших японских производителей самолетов периода Второй мировой войны.

В 1920-е годы фирма сосредоточила свои усилия на выпуске и адаптации под японские требования самолетов европейской конструкции. Больших успехов фирма добилась в разработке и производстве гидросамолетов собственных конструкций, самым известным из которых стал АВ-4.

Среди первых самолетов фирмы был транспортный самолет АВ-1, разработанный в 1926 году согласно требованиям гражданской авиации Японии.

Фирма "Aichi" предложила машину, спроектированную на основе самолета Heinkel HD-25, который выпускался в Японии ограниченной серией под обозначением "разведывательный самолет ВМС тип 2". Самолет Aichi АВ-1 представлял собой увеличенный вариант HD-25 с закрытой 4-местной кабиной, был оснащен лицензионным мотором Lorraine-Dietrich 12. Шасси - колесное или поплавковое.

В 1928 году самолет АВ-1 проходил сравнительные испытания, в которых также принимали участие машины фирм "Nakajima" и "Mitsubishi". Все три самолета не отвечали заданным требованиям, и победитель конкурса не был объявлен. В сухопутном варианте эксплуатировался единственный АВ-1 в течение 1929 года вновь созданной авиакомпанией "Nihon Koku Yuso К.К.". Затем этот самолет передали в "Токуо К. К.", где он был модернизирован и много лет совершал полеты как гидросамолет на авиалинии "Токио-Шимода".

В 1924 году фирма "Aichi" разработала экспериментальный разведывательный гидросамолет "тип 15-Ко", предназначенный для замены гидросамолета Junkers W-33, состоявшего на вооружении морской авиации Японии. Фирма "Aichi" строила самолеты Junkers W-33, поэтому неудивительно, что "тип 15-Ко" был очень похож на своего германского прародителя, хотя крыло и поплавковое шасси японские специалисты спроектировали заново. Всего построили четыре прототипа, которые проходили испытания в 1925-1926 годах. "Тип 15-Ко" в полете оказался неустойчивым и проиграл самолету фирмы "Nakajima".

Несколько более удачным стал военно-морской самолет Aichi "тип 90-1"(Е3А1), который приняли на вооружение в 1931 году. Однако и Е3А1 не обладал должными характеристиками. Тогда главный конструктор фирмы "Aichi" спроектировал самолет АВ-2. АВ-2 стал первым самолетом-разведчиком корабельного базирования, разработанным и построенным в Японии без иностранной помощи.

Два прототипа АВ-2 построили в 1930 году для оценочных испытаний на использование в качестве экспериментального катапультируемого разведывательного гидросамолета. Испытания выявили проблемы с мотором и прочностью конструкции самолета. Все работы по программе остановили после катастрофы одного из прототипов - на самолете в полете возник пожар.

Фирма "Aichi" адаптировала конструкцию АВ-2 под требования, сформулированные в 1928 году правительством Китая к небольшому разведывательному гидросамолету. На АВ-3 внешние части консоли крыла выполнили складными для уменьшения размеров самолета с целью размещения в корабельном ангаре.

Единственный прототип АВ-3 был собран в январе 1932 года, он проходил испытания под наименованием "экспериментальный одноместный разведывательный гидросамолет". На испытаниях самолет показал данные даже несколько лучшие, чем были предусмотрены техническим заданием. По сравнению с АВ-2 значительно улучшилась управляемость самолета. Запуск в серию гидросамолета АВ-3 одобрили, но строить даже ограниченной серией не стали - Китай предпочел гидросамолет собственной конструкции Ning Hai (Ninghai No.2).






 ЛТХ:
Модификация   AB-2   AB-3
Размах крыла, м   11.00   9.00
Длина, м   8.24   6.60
Высота, м   3.45   2.88
Площадь крыла, м2   36.00   19.50
Масса, кг
  пустого самолета   1115   575
  максимальная взлетная   1656   790
Тип двигателя   1 ПД Aichi AC-1   1 ПД Gasuden Jimpu
Мощность, л.с.   1 х 330   1 х 130
Максимальная скорость, км/ч   180   194
Крейсерская скорость, км/ч   130   137
Продолжительность полета, ч   5.56
Практический потолок, м   4300   4300
Экипаж, чел   2   1
Вооружение:   один 7.7-мм пулемет
  2х30-кг бомбы
  нет


 Доп. информация :

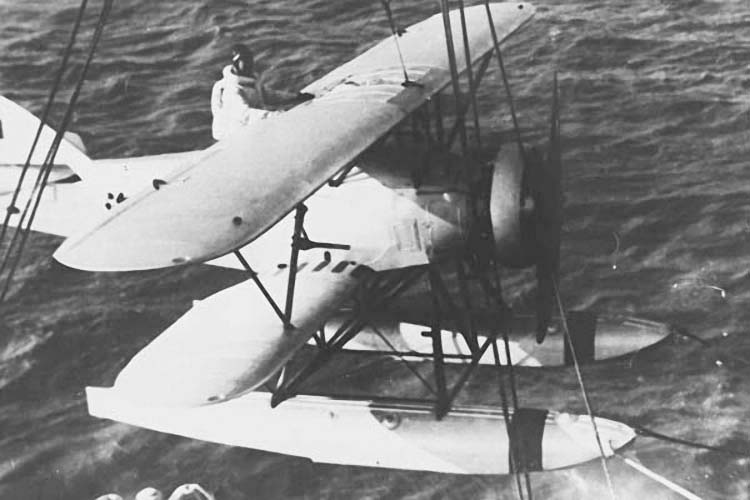

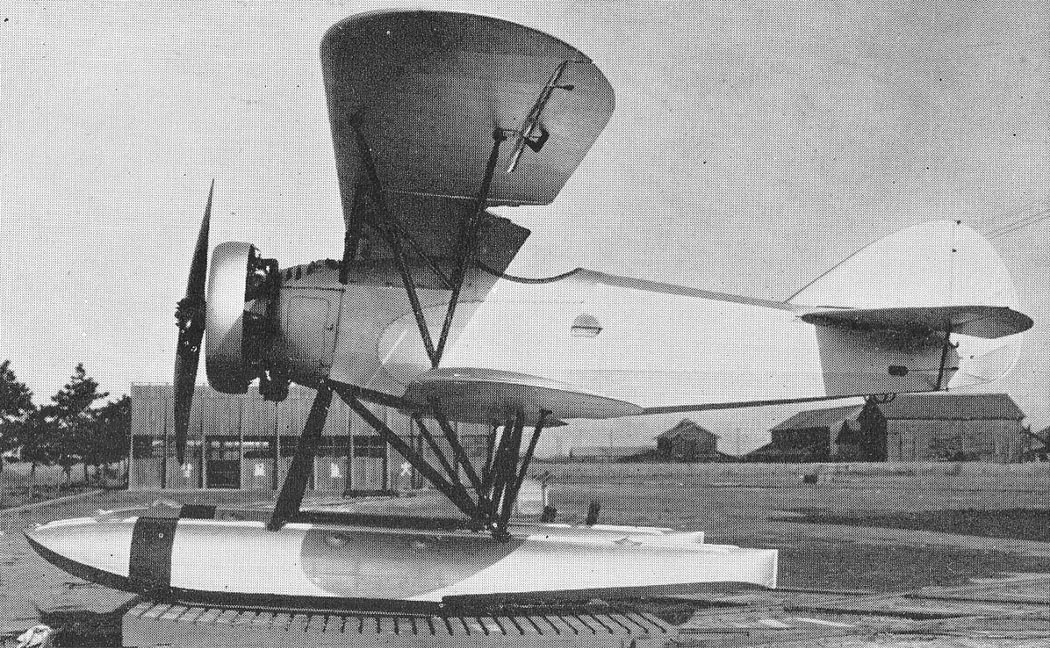

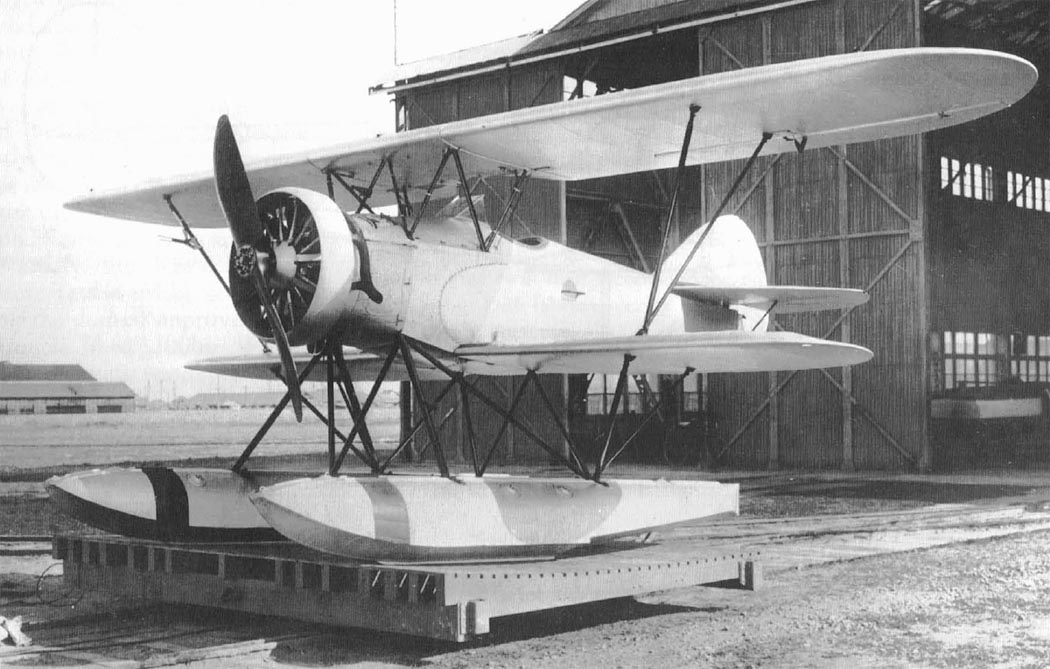

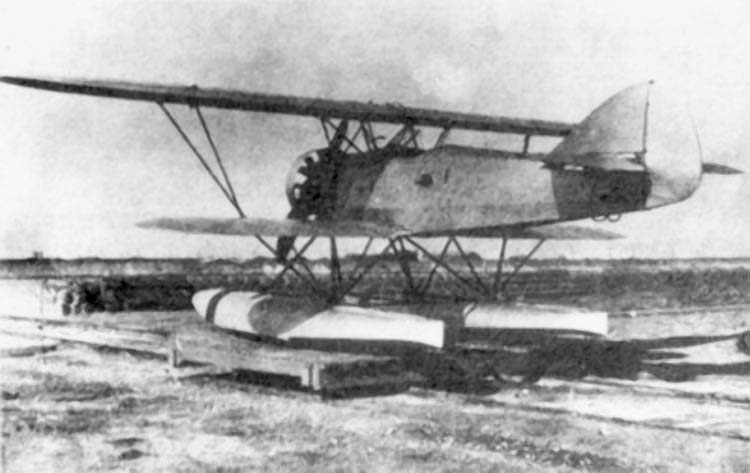

  Фотографии:

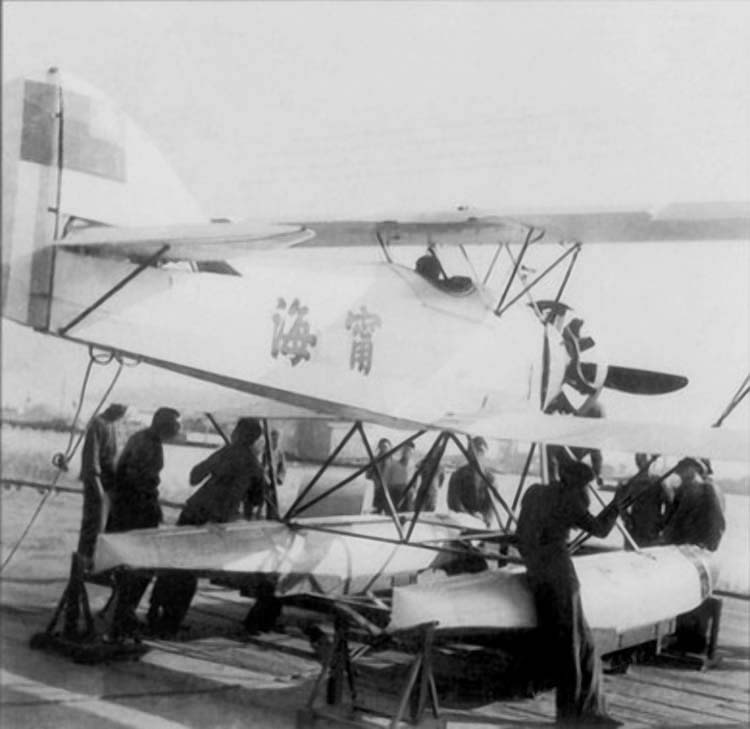

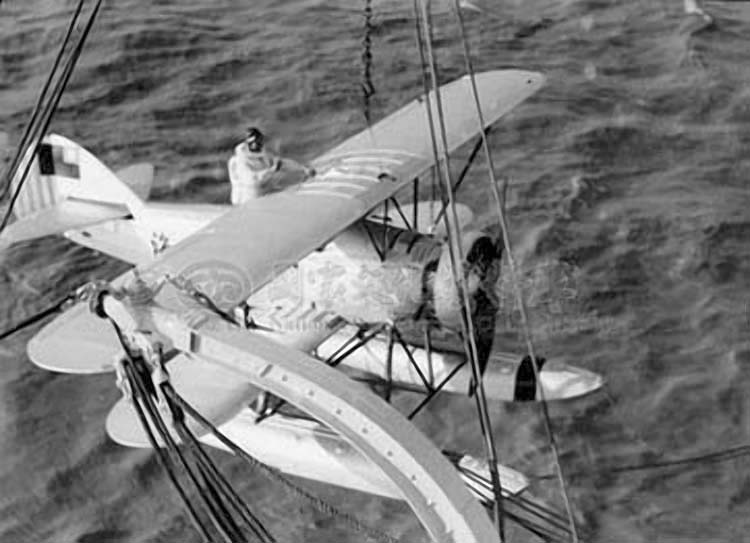

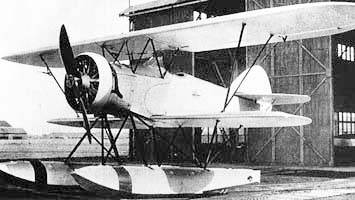

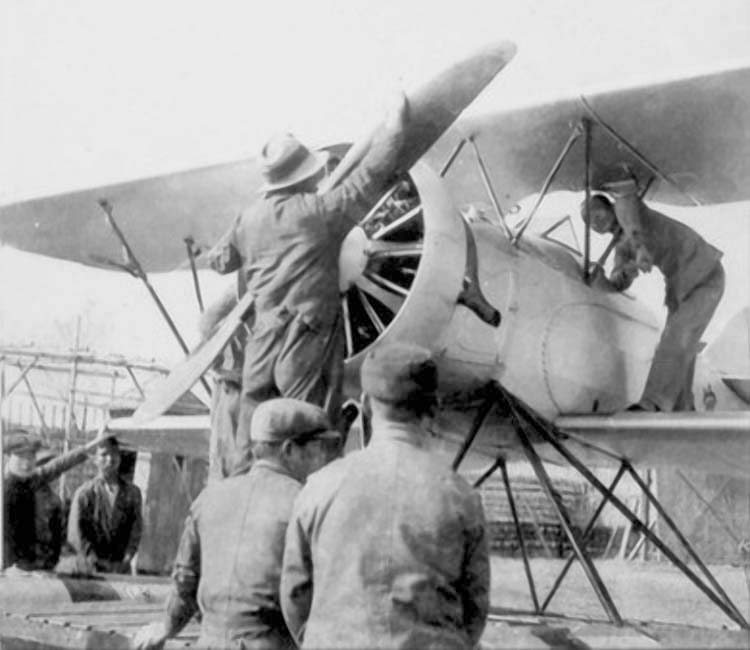

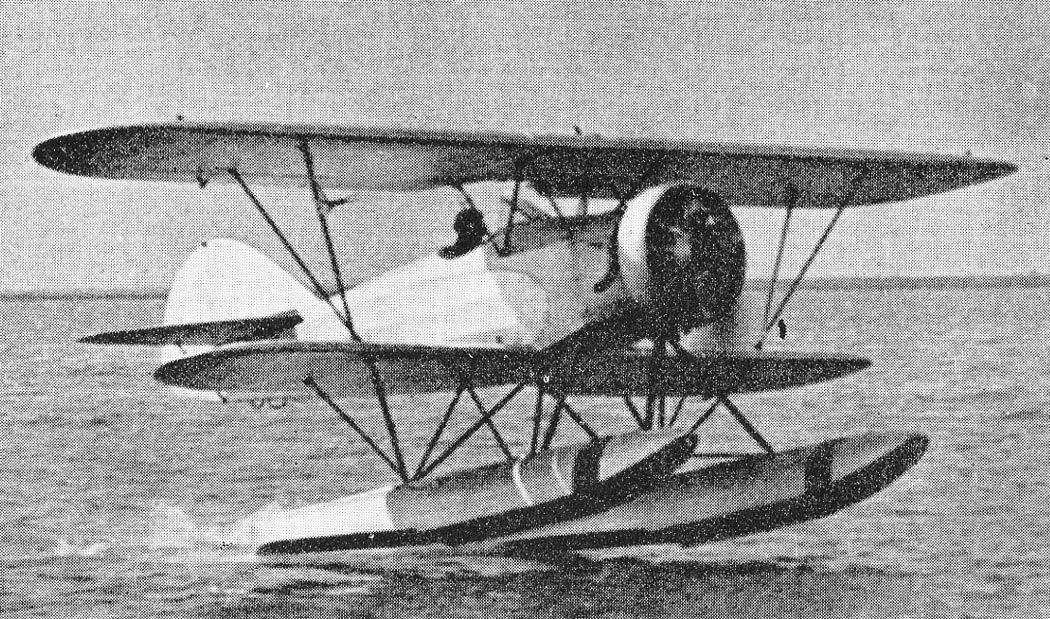

 AB-3
 AB-3
 AB-3
 AB-3
 AB-3
 AB-3
 AB-3
 AB-3

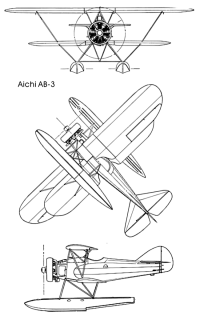

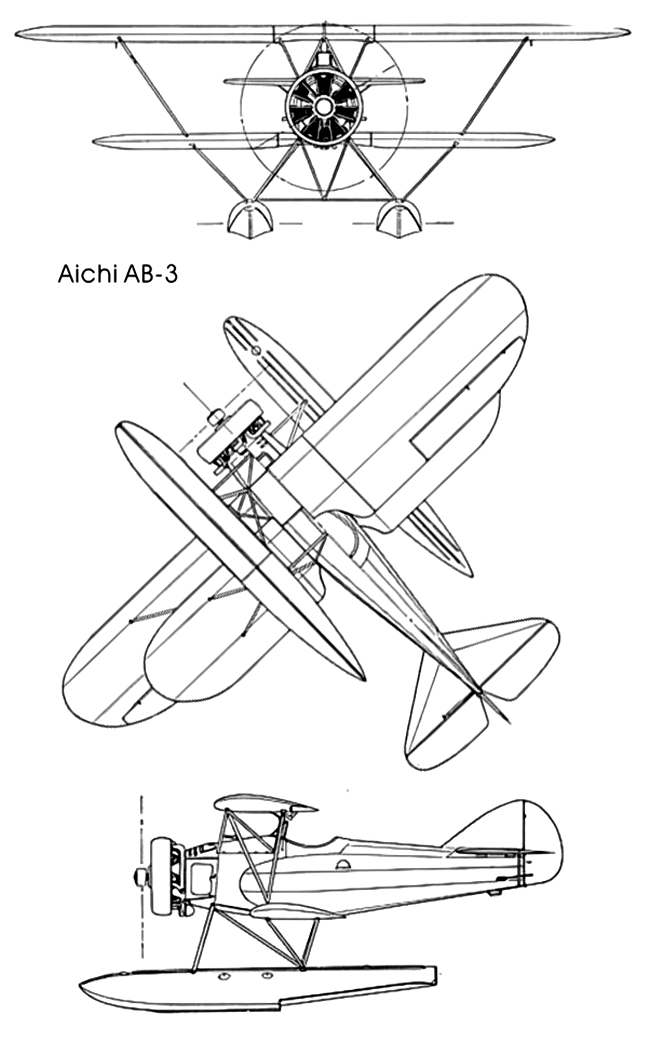

  Схемы:

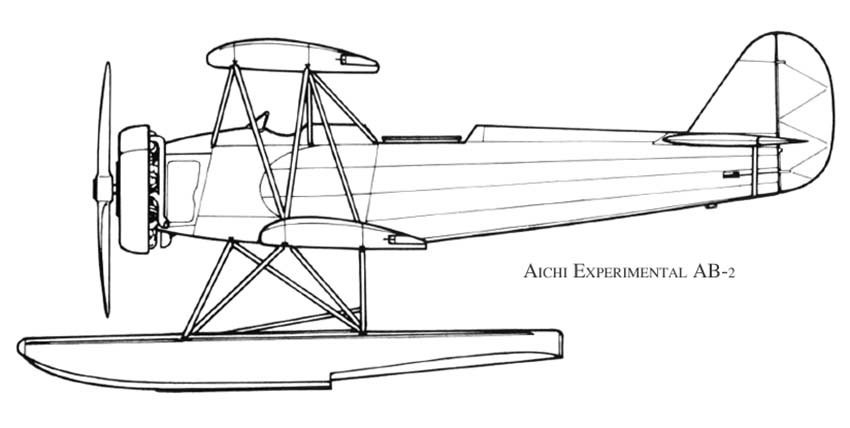

 AB-2
 AB-3

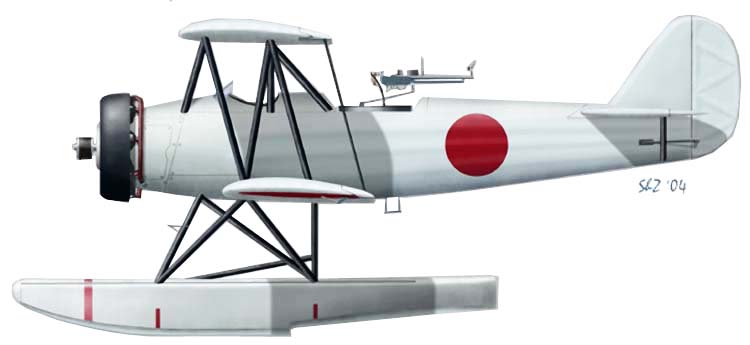

  Варианты окраски:

 AB-2

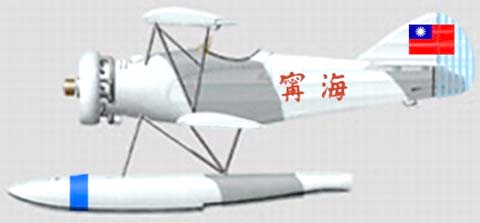

 Китайский AB-3






Список источников:

de Agostini. Мировая Авиация. Aichi AB-1, AB-2 и AB-3
Putnam. Robert C. Mikesh, Shorzoe Abe. Japanese Aircraft 1910-1941
