   AB-5

Разработчик: Aichi, Heinkel
Страна: Япония, Германия
Первый полет: 1932
Тип: Самолет-разведчик
  ЛТХ     Доп. информация



 В 1932 году командование японского флота решило приобрести новый скоростной дальний разведывательный самолет для замены устаревших Yokosho Type 14 и Type 90-3. Такой самолет было предложено разработать  фирмам Aichi и Kawanishi.

Используя свои хорошие связи с немецкой фирмой Heinkel конструкторы Aichi взяли за основу проект поплавкового разведчика  HD.62 (He.62). Как и в случае с HD.56 проект был переработан инженером Тетсуо Мики под требования японского флота.

Прототип самолета, получившего обозначение AB-5, был изготовлен летом 1932 года. Это был трехместный одностоечный биплан смешенной конструкции, оснащенный двигателем Lorraine Courlis мощностью 600-660 л.с.

На испытаниях самолет показал полное преимущество над Yokosho Type 14-2, но дальнейшего заказа не последовало. Потенциал конструкции самолета был использован при разработке следующего разведичка фирмы - 7-Shi (AB-6).

.






 ЛТХ:
Модификация   AB-5
Размах крыла, м   13.50
Длина, м   10.60
Высота, м   4.35
Площадь крыла, м2   52.22
Масса, кг
  пустого самолета   1845
  максимальная взлетная   3200
Тип двигателя   1 ПД Lorraine Courlis
Мощность, л.с.   1 х 600
Максимальная скорость, км/ч   241
Крейсерская скорость, км/ч   153
Продолжительность полета, ч   14
Практический потолок, м   4800
Экипаж, чел   3
Вооружение:   один передний неподвижный 7.7-мм пулемет,
  один 7.7-мм пулемет на турели установленный в задней кабине, четыре 30-кг бомбы


 Доп. информация :


  Фотографии:

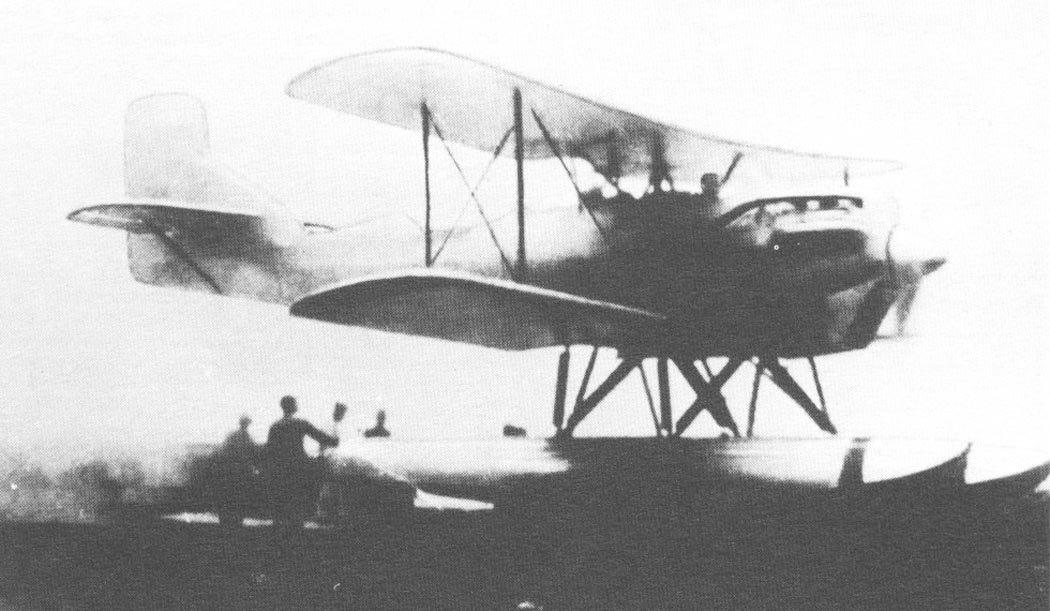

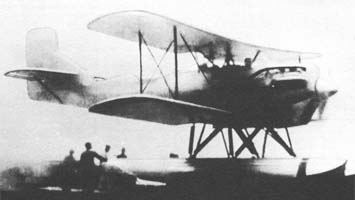

 AB-5






Список источников:

de Agostini. Мировая Авиация. Heinkel He 56 и He 62
Putnam. Robert C. Mikesh, Shorzoe Abe. Japanese Aircraft 1910-1941
Tadeusz Januszewski, Krzysztof Zalewski. Japonskie samoloty marynarki 1912-1945
