   Atlas

Разработчик: Armstrong Whitworth
Страна: Великобритания
Первый полет: 1925
Тип: Многоцелевой вспомогательный самолет
  ЛТХ     Доп. информация



Atlas - многоцелевой вспомогательный самолет, разработанный английской фирмой Sir W.G. Armstrong Whitworth Aircraft Ltd. Первый полет прототипа состоялся 25 мая 1925 года. Хорошие летные характеристики и надежность самолета сделали эту модель одной из самых крупносерийных моделей в 20-е годы. Этот биплан оборудованный поршневым двигателем Armstrong Siddeley Jaguar IVC использовался как разведывательный, наблюдательный, тренировочный, связной самолет и даже как легкий штурмовик в ВВС многих стран мира. Кроме сухопутных вариантов выпускались так же Atlas I на поплавках.

Первая модификация была произведена в рекордных для того времени количествах - 460 экземпляров. После нее появилась улучшенная версия самолета - Atlas II. Однако она не была столь популярной, как первая и было выпущено всего 17 машин. Несколько машин использовались RAF вплоть до начала Второй Мировой в составе 2 (AC) Squadron и No 118 (Combat Alert Centre) Squadron.








 ЛТХ:
Модификация   Atlas I
Размах крыла, м   12.04
Длина, м   8.68
Высота, м   3.20
Площадь крыла, м2   36.32
Масса, кг
  пустого самолета   1157
  нормальная взлетная   1823
Тип двигателя   1 ПД Armstrong Siddeley Jaguar IVC
Мощность, л.с.   1 х 400
Максимальная скорость , км/ч   229
Крейсерская скорость , км/ч   186
Практическая дальность, км   770
Скороподъемность, м/мин   163
Практический потолок, м   5120
Экипаж, чел   2
Вооружение:   возможна установка одного-двух 7.7-мм пулемет Lewis или Vickers,  до 139 кг бомб


 Доп. информация :


  Фотографии:

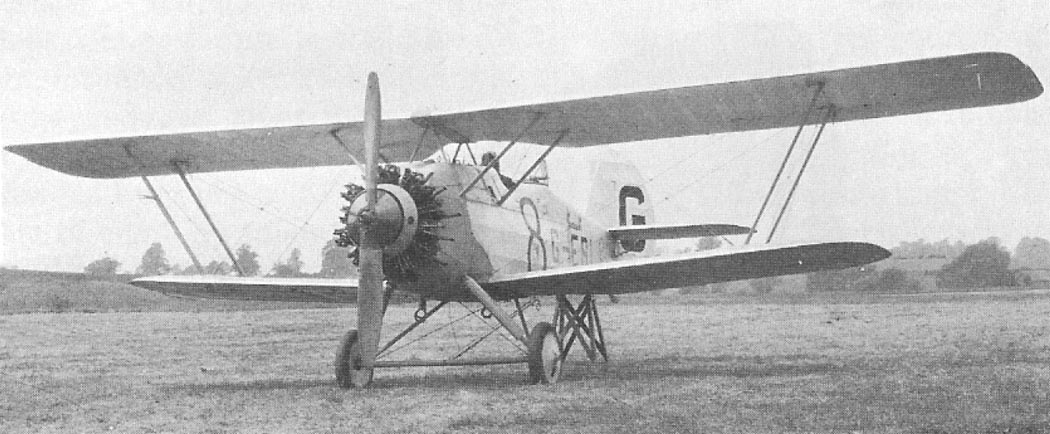

 Прототип Atlas

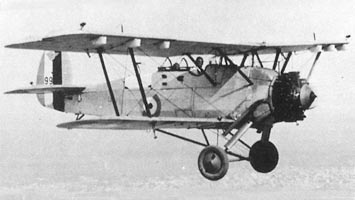

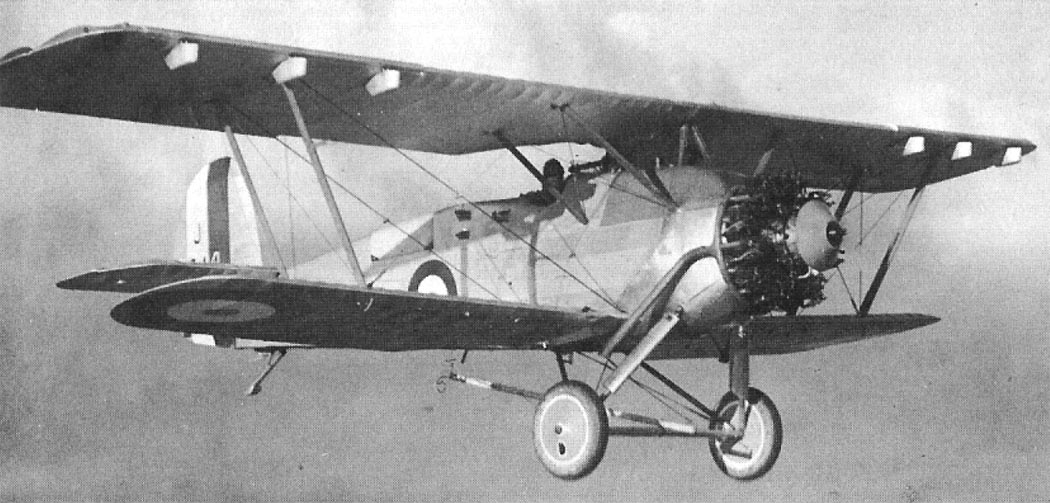

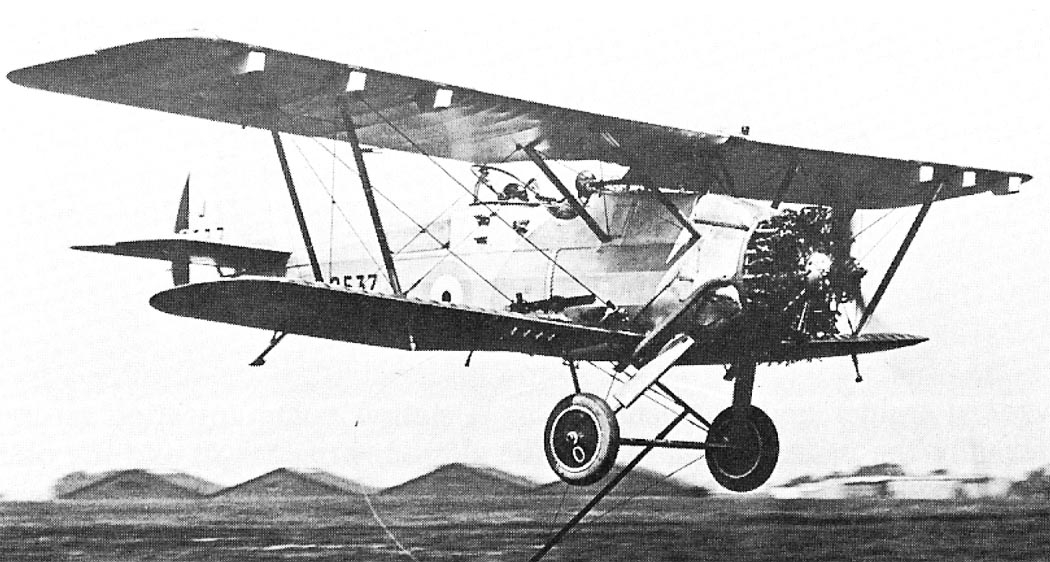

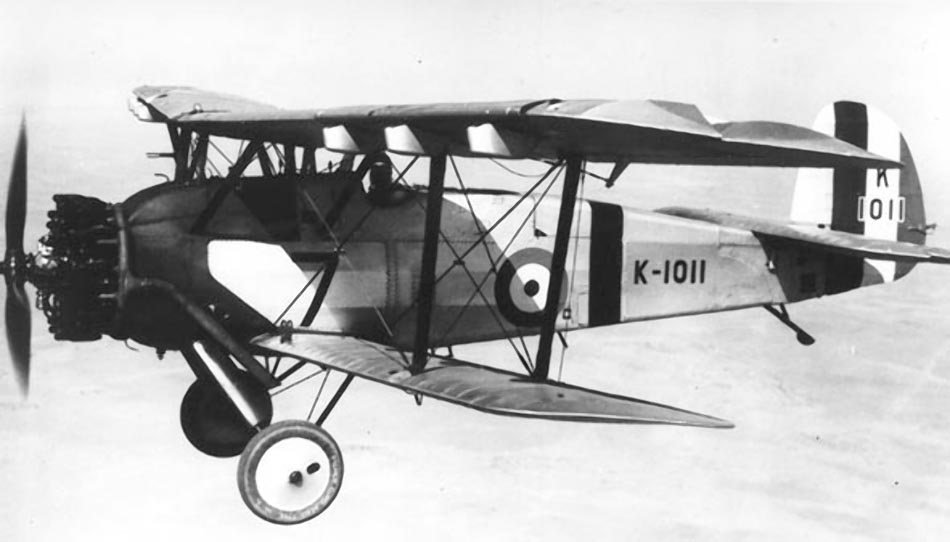

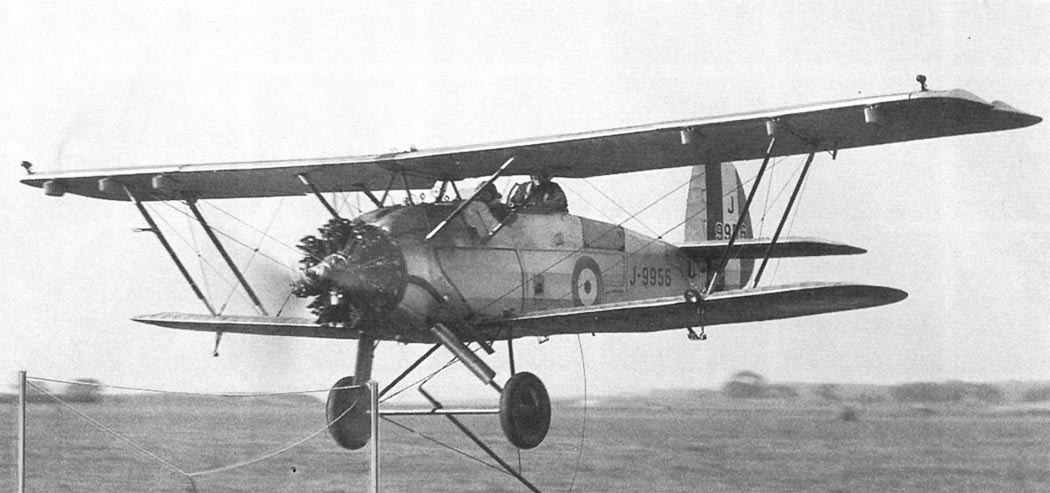

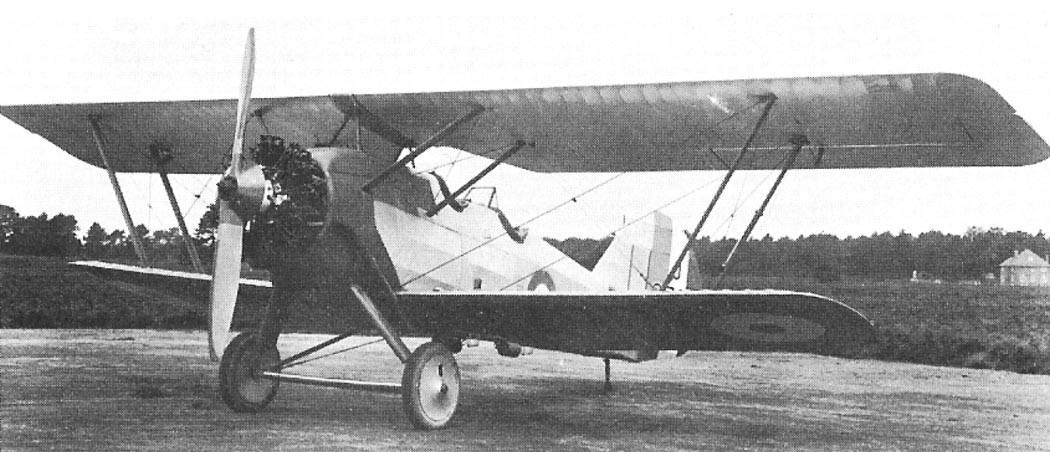

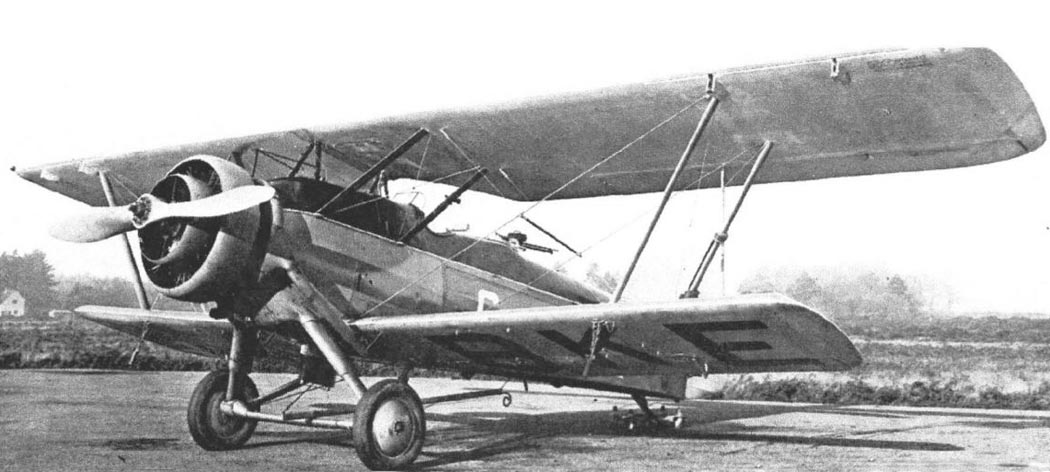

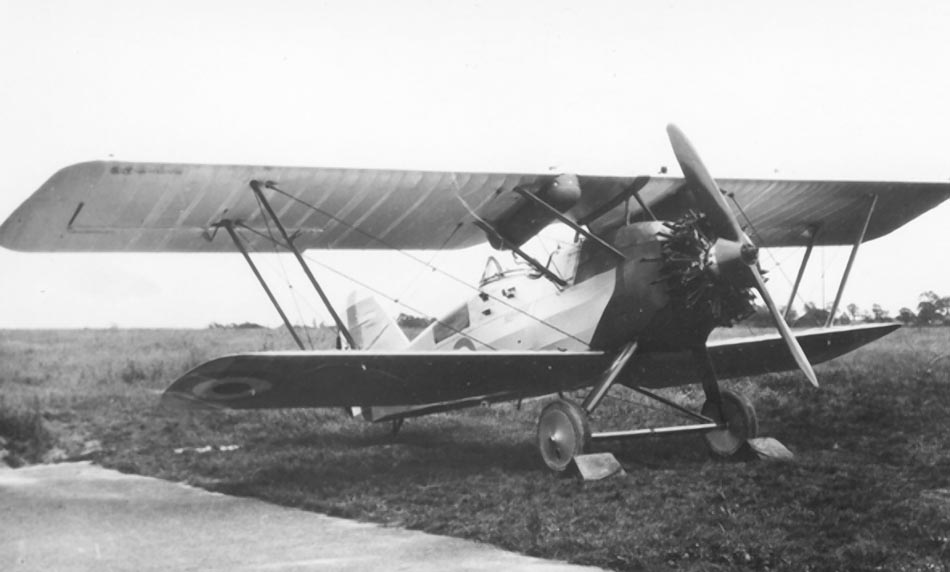

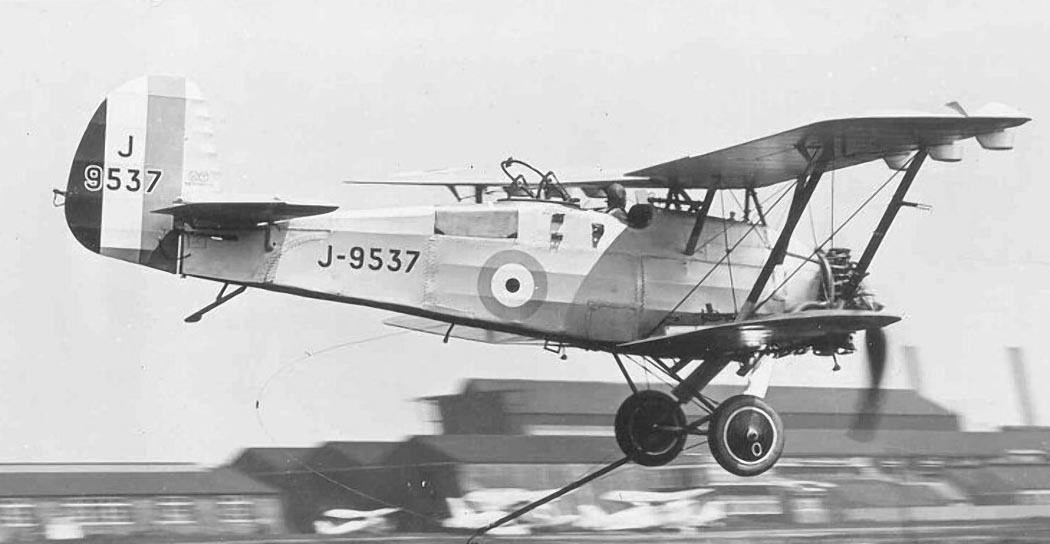

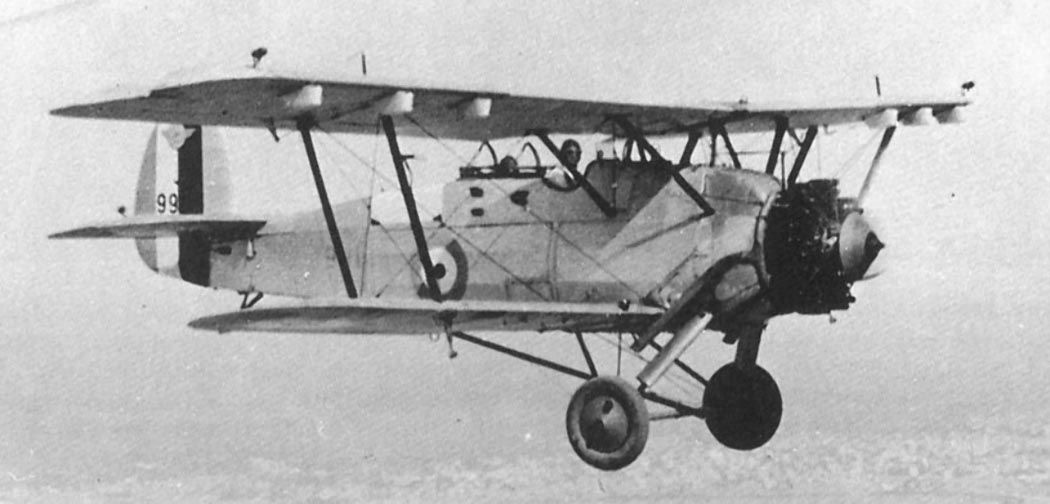

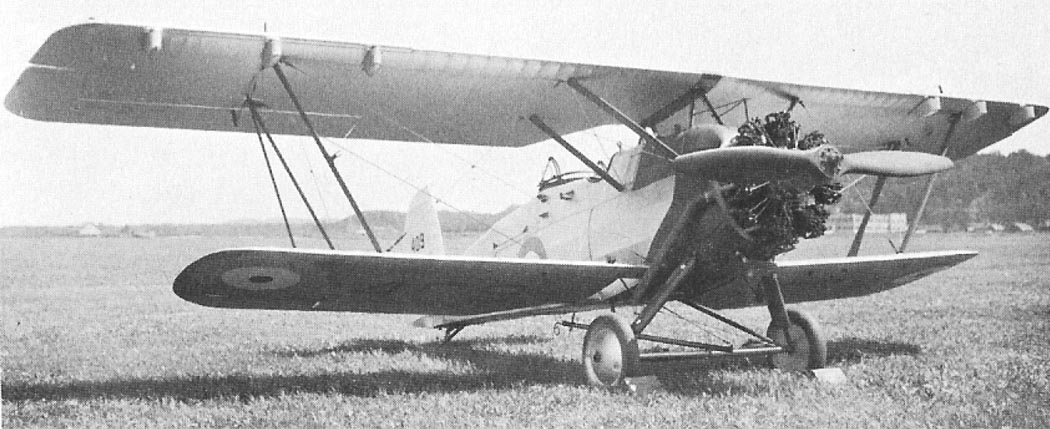

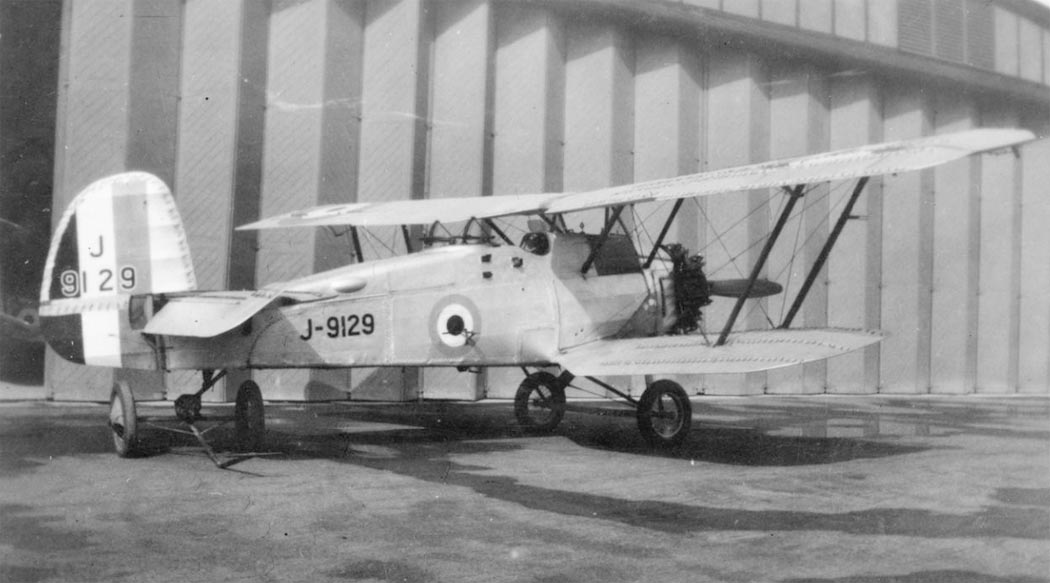

 Atlas I  RAF
 Atlas I RAF
 Atlas I

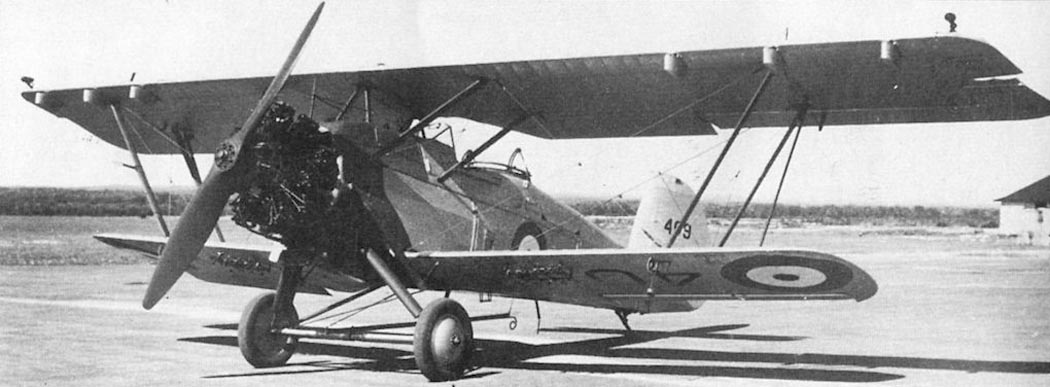

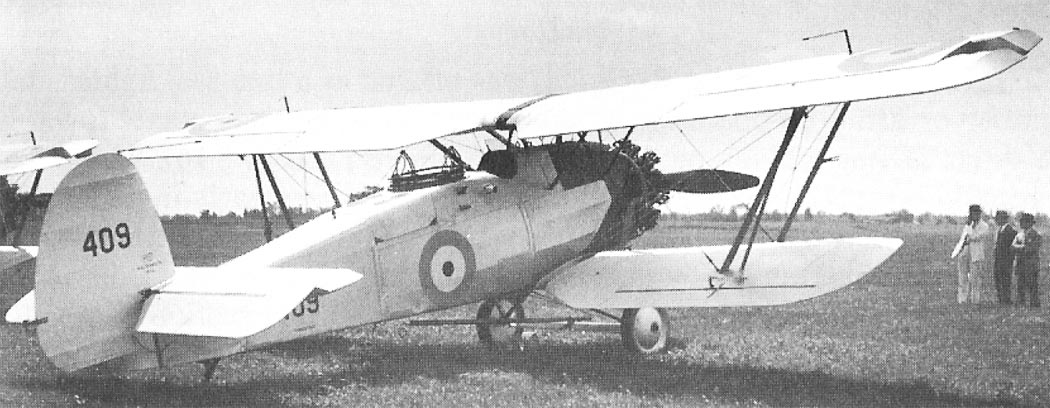

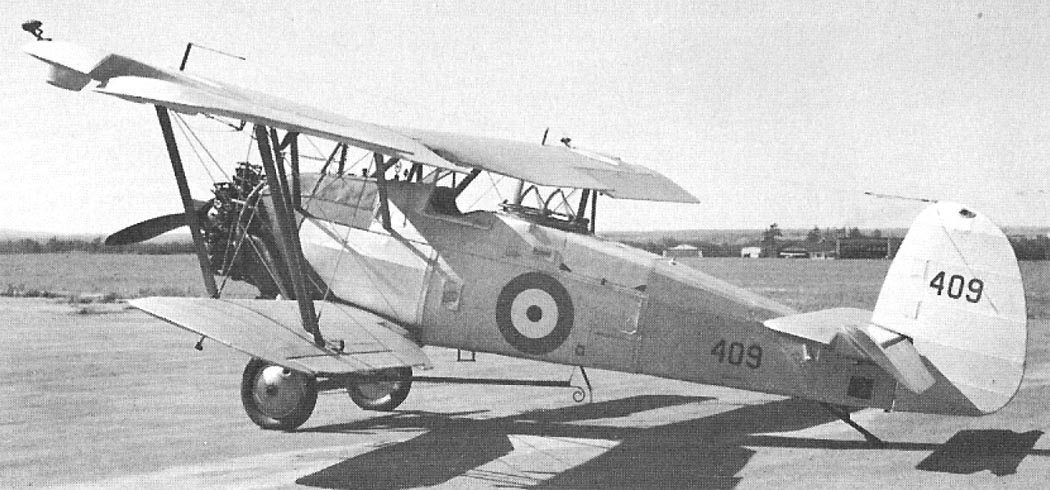

 Atlas I RCAF
 Atlas I RCAF
 Atlas I RAF
 Atlas I RCAF
 Atlas I RCAF
 Atlas I RAF
 Atlas I RAF
 Atlas I
 Atlas I RAF

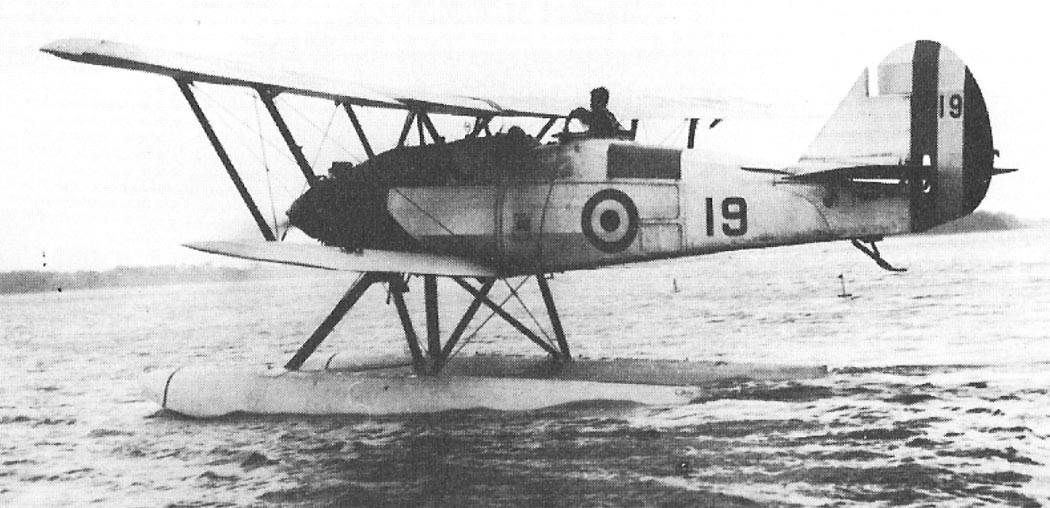

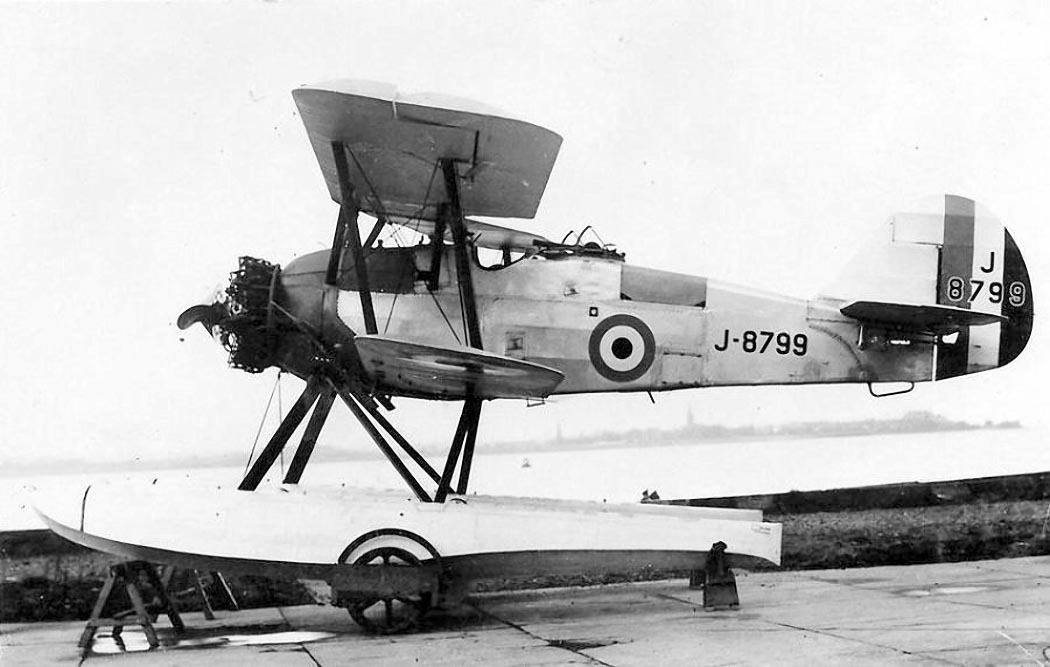

 Поплавковый Atlas
 Поплавковый Atlas

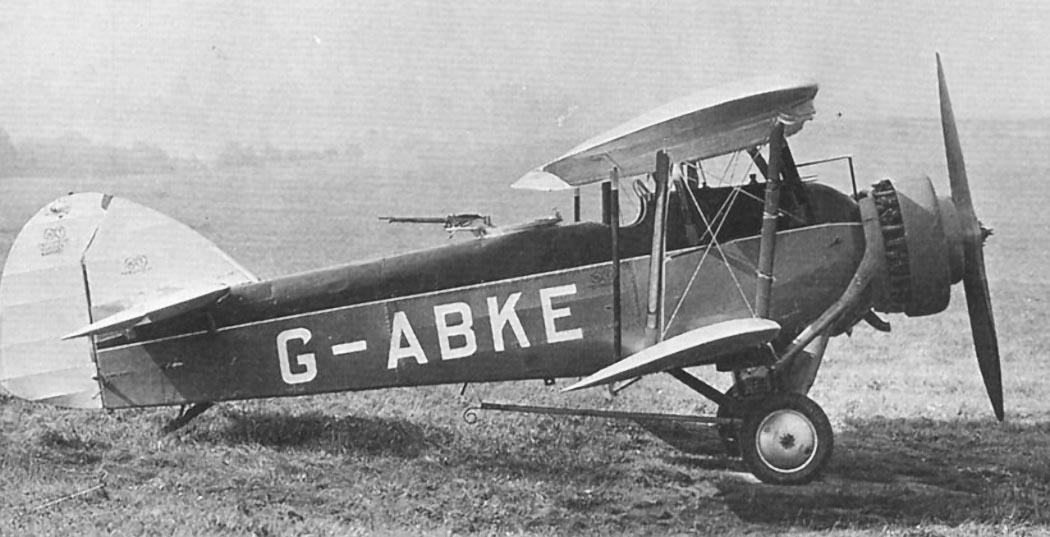

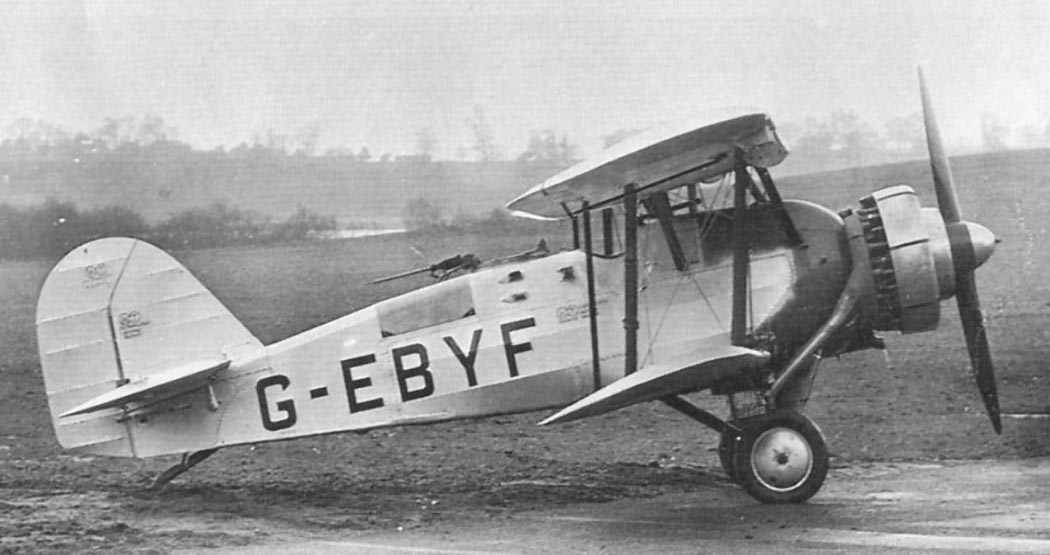

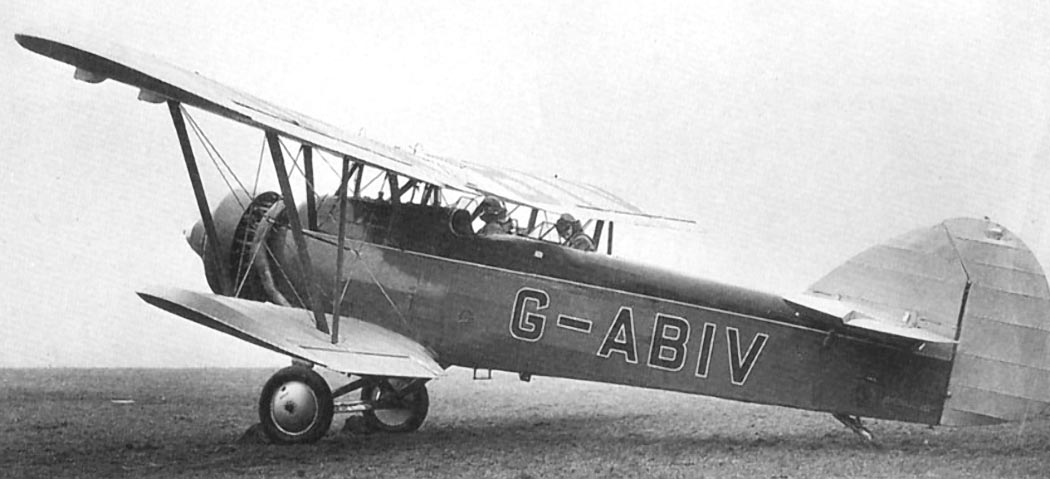

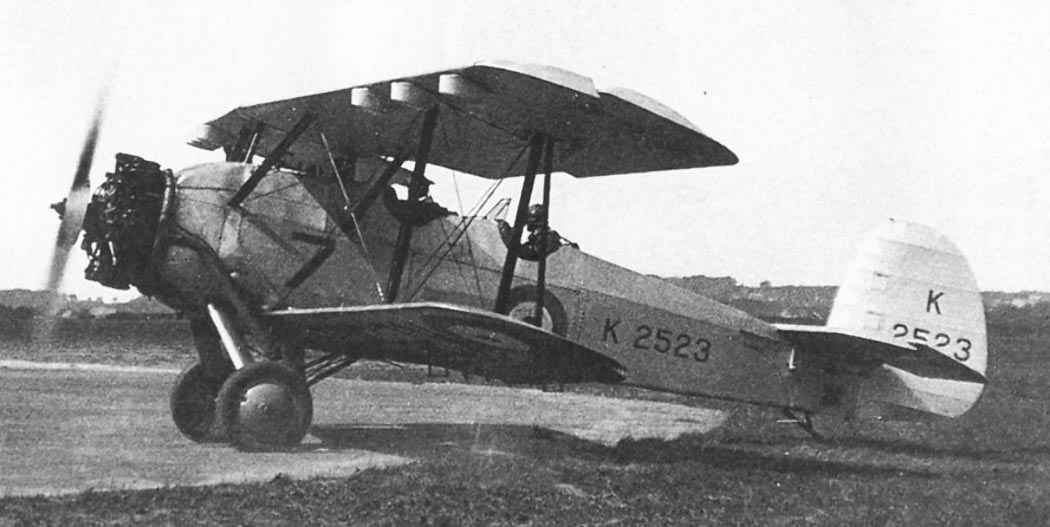

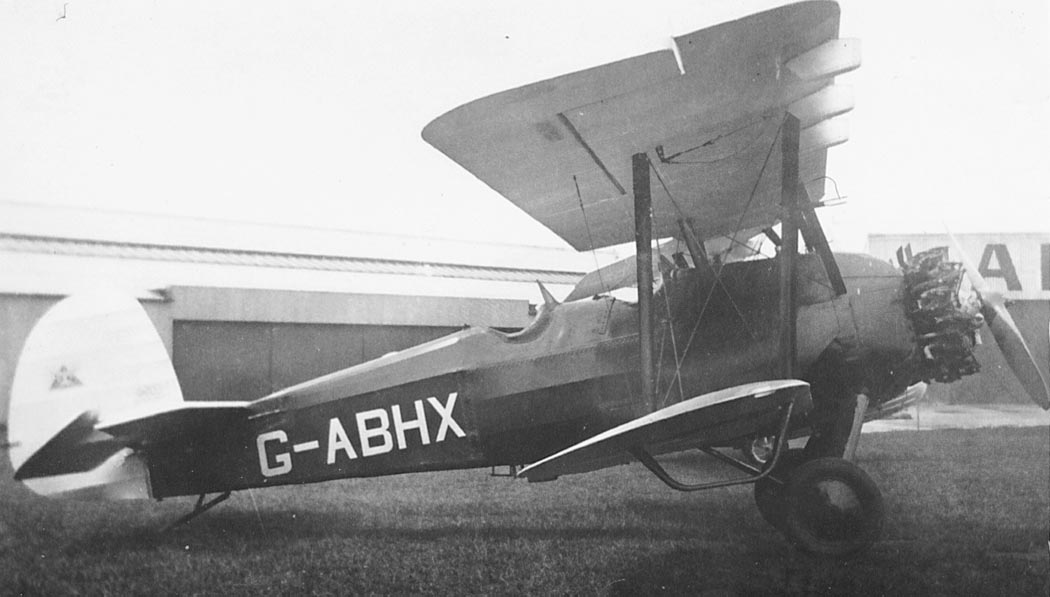

 Atlas II
 Atlas II
 Atlas II
 Atlas II
 Atlas II
 Прототип учебно-тренировочного варианта Atlas
 Учебный Atlas Trainer
 Учебный Atlas Trainer

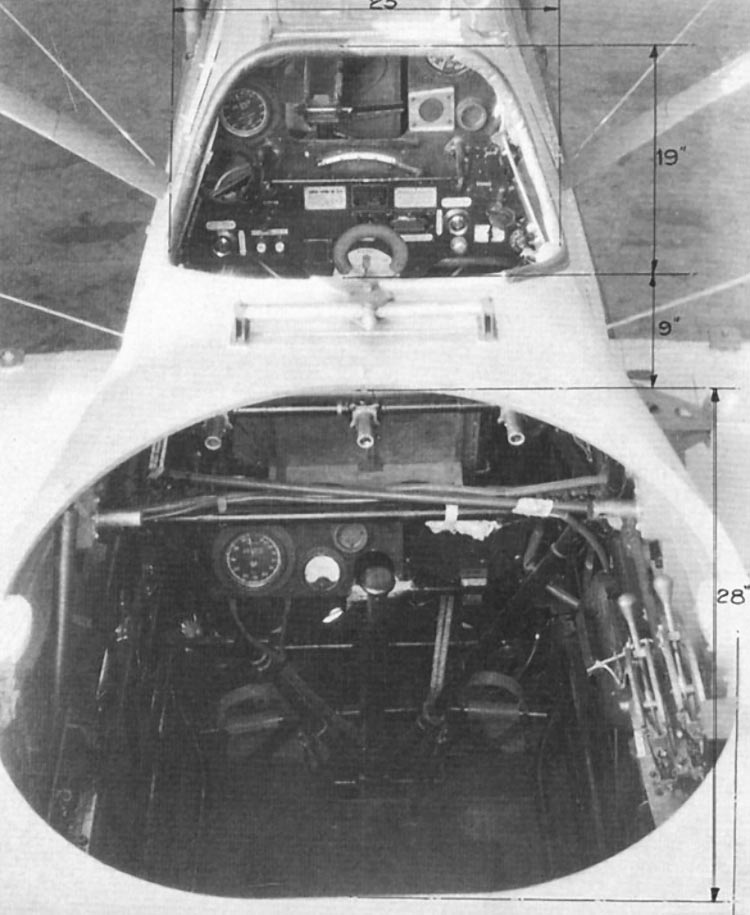

 Кабины Atlas

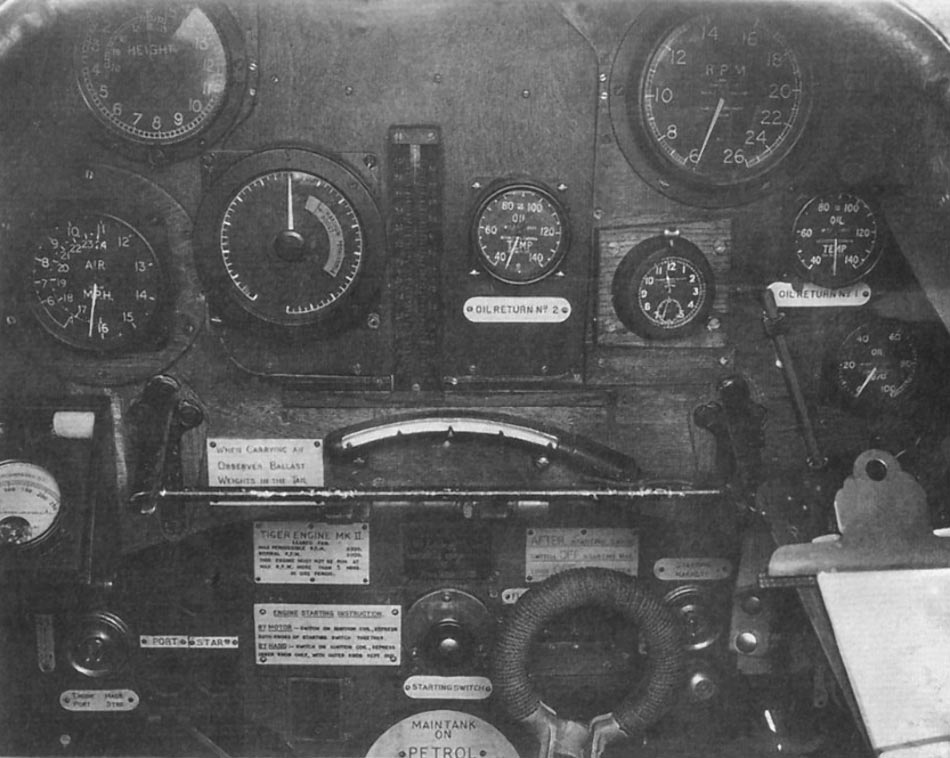

 Приборная доска Atlas

  Схемы:

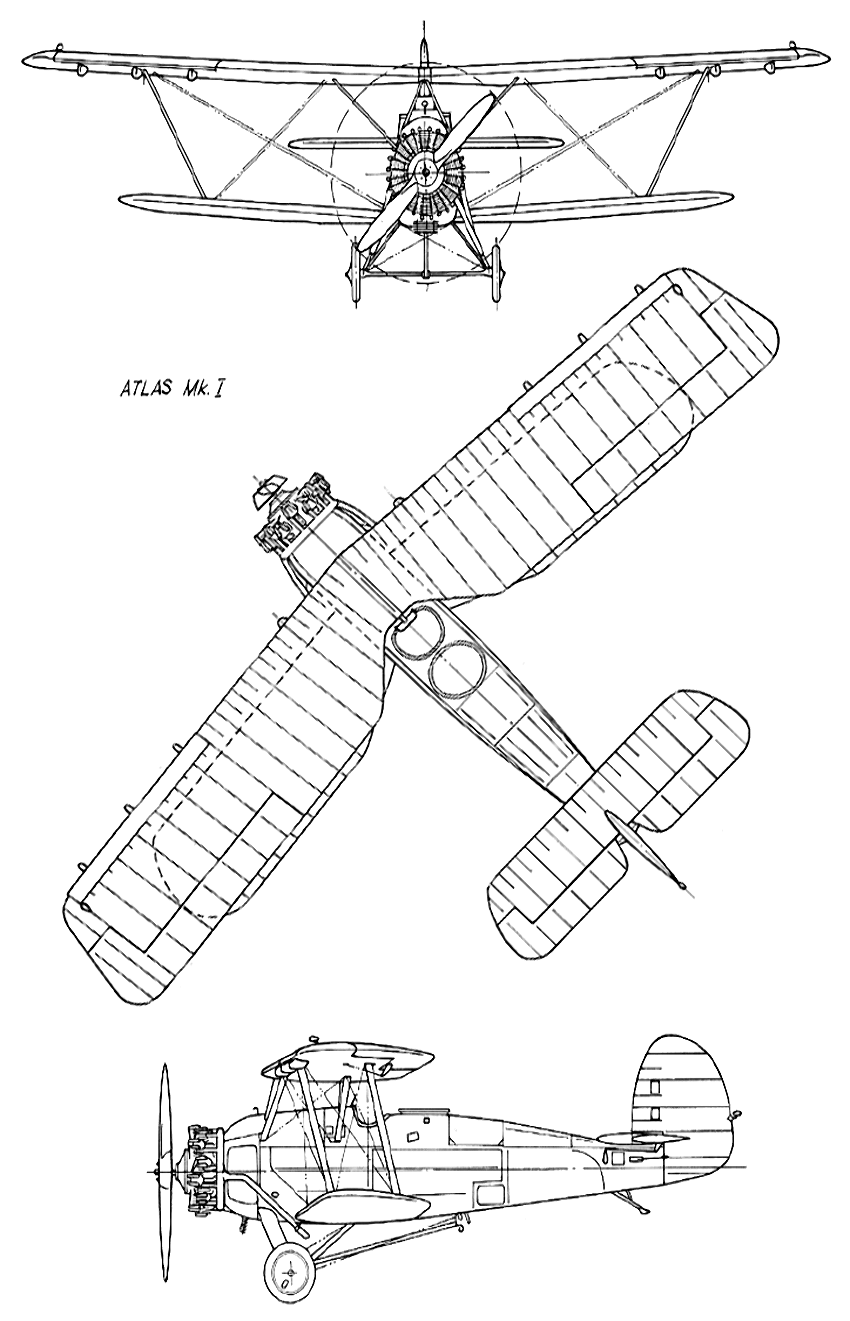

 Atlas I
 Atlas II

  Варианты окраски:

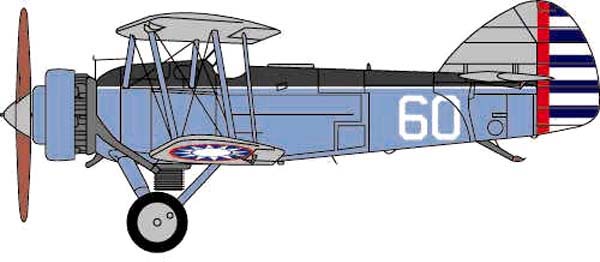

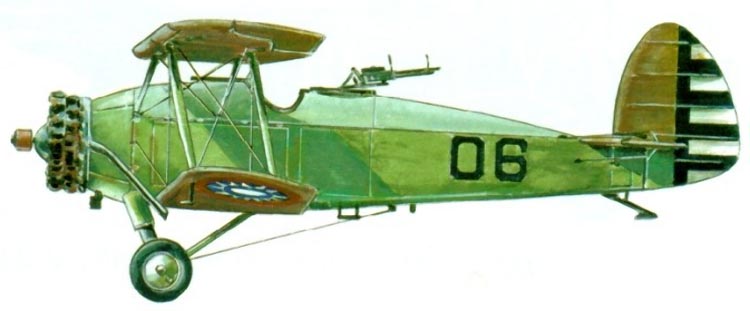

 Atlas I Kwangsi Air Force
  Atlas II Kwangsi Air Force, 1932







Список источников:

Putnam. Oliver Tapper. Armstrong Whitworth Aircraft Since 1913
Putnam. Francis K. Mason. The British Bomber since 1914
British Aircraft Directory. Armstrong Whitworth
Aeroplane Monthly 1989-10. Ray Williams. Atlas: a supporting role
IWM.org.uk. The Armstrong Whitworth Atlas
Canada Aviation Museum
Das Flugzeug-Archiv. Jagdbomben- und Erdkampfflugzeug Armstrong Whitworth Atlas
