   Avro 504A(K)

Разработчик: Avro
Страна: Великобритания
Первый полет: 1913
Тип: Многоцелевой вспомогательный самолет
  ЛТХ     Доп. информация



По любым меркам Avro 504 был примечательным самолетом. Тысячи людей вспоминают его с любовью - как самолет, на котором обучались пилоты, или как биплан для развлекательных прогулок, на котором многие совершили свои первые полеты. Истоки самолета Avro 504 лежат в Avro 500, и первый Avro 504 поднялся в воздух в английском Брукленде в июле 1913 г., оснащенный ротативным двигателем Gnome, мощностью 80 л.с. В сентябре он принял участие во втором авиационном Дерби в Хендоне, финишировав на четвертом месте, и показал среднюю скорость 107 км/час. За этим последовало значительное количество полетов, и контракт военного ведомства на 12 самолетов для Королевской воздушной команды (RFC - Royal Flying Command), подписанный летом 1913 г. Еще несколько Avro 504, было заказано частными лицами, некоторые с поплавками и другими модификациями.

Адмиралтейство также заказало самолет Avro 504, и четыре первых экземпляра принимали участие в известном налете на ангары дирижаблей Фридрихсхафен Цеппелин 21 ноября 1914 г., при этом один самолет был потерян. Avro 504 не находился, однако, в слишком интенсивной эксплуатации, так как был предназначен в основном для учебных целей, и с этой задачей он справился превосходно. Модификации базового проекта начались с самолета Avro 504А, который имел меньшего размера элероны и более широкие стойки бипланной коробки. 63 базовых Avro 504 были изготовлены, за ними последовали 50 самолетов Avro 504А, а к концу войны, в 1918 г., число выпущенных самолетов превысило 8000 экземпляров. Фирма A.V. Roe построила 3696 самолетов, а остальные поступили от других подрядчиков, включая Brush Electrical, Parnall, Sаunders, Bleriot & Spad.

Ранние серийные самолеты 504 имели семицилиндровый двигатель Gnome Monosoupape мощностью 80 л.с. вместо двигателя Gnome опытного самолета. Вслед за Avro 504А появились: Avro 504В для эскадрильи ВМФ Великобритании с увеличенным килем и модифицированным хвостовым костылем; Avro 504С - одноместный вариант, выпущенный для ВМФ для антидирижаблевого патрулирования, и аналогичная одноместная модификация Avro 504D для ВВС Великобритании; все они были оборудованы двигателем Gnome мощностью 80 л.с. Усиленный и модифицированный Avro 504С был использован для испытаний взлета с катапульты, и в такой форме аппарат был обозначен как Avro 504Н. Ранее был испытан Avro 504В с тормозными колесами шасси. Свое настоящее место - учебного самолета - Avro 504 занял после пришествия в 1916 году Avro 504J.

Серийные самолеты начали поставляться с 1917 г., и среди подразделений, которые были укомплектованы новой моделью, была школа специальных полетов ВВС Великобритании. Именно в этой области преуспел Avro 504J, и на его производство последовали крупные заказы. Вследствие того, что Avro 504 изначально предназначался для использования в качестве фронтового самолета, были сделаны большие заказы на двигатели Gnome Monosoupape для этого самолета, но производство двигателей не поддерживалось соответствующим количеством самолетов. Излишек двигателей был востребован для установки их на новые самолеты, Avro 504J также выпускался с двигателями Clerget мощностью 130 л.с., и Le Rhone, мощностью 110 л.с. или 80 л.с.

Необходимые модификации по подгонке планера самолета к различным двигателям были выполнены силами компании Avro, в результате появилась универсальная модель Avro 504К, работавшая с любым типом двигателя. После войны этот тип самолета продолжал оставаться в эксплуатации как стандартный учебный самолет ВВС Великобритании до тех пор, пока его не заменил Avro 504N. Несколько Avro 504К были использованы для разнообразных испытаний. В ходе осуществления программы массового производства стало очевидно, что после окончания войны высвободится огромное количество самолетов. Avro 504К был исключительно удобен для гражданских целей и более чем 300 самолетов были зарегистрированы в Британии между 1919 и 1930 гг. В основном они применялись как учебные, экскурсионные и как буксировщики.

Самолеты Avro продолжали успешно эксплуатироваться до тридцатых годов, когда им на замену пришли самолеты Avro Avian и De Havilland Moth. Еще два варианта самолета серии 504 заслуживают упоминания перед 504N. Самолет Avro 504L, первый послевоенный вариант, был гидросамолетом; построено шесть трехместных машин, оснащенных ротативным двигателем Bentley B.R.1 мощностью 150 л.с. и использовавшихся для развлекательных прогулок. Дополнительно к этому несколько самолетов Avro 504К с двигателем Clerget мощностью 130 л.с. были оснащены поплавками. Самолет Avro 504М был попыткой построить биплан с кабиной для двоих; для этого был спроектирован стандартный фюзеляж, к нему приделали крышу из клееной фанеры и добавили иллюминаторы. В качестве силовой установки применялся девятицилиндровый двигатель Gnome Monosoupape мощностью 100 л.с. Один Avro 504М интенсивно использовался для развлекательных прогулок в течение лета 1919 г. В попытке улучшить летные данные компания разработала Avro 504Е для эскадрильи ВМФ Великобритании, оснащенный двигателем Gnome Monosoupape мощностью 100 л.с. Было сделано большое число изменений, включая уменьшение выноса крыла. Всего построено 10 экземпляров.







 ЛТХ:
Модификация   Avro 504K
Размах крыла, м   10.97
Длина, м   8.97
Высота, м   3.17
Площадь крыла, м2   30.66
Масса, кг
  пустого самолета   558
  нормальная взлетная   830
Тип двигателя   1 ПД Le Rhone
Мощность, л.с.   1 х 110
Максимальная скорость , км/ч   153
Крейсерская скорость , км/ч   124
Практическая дальность, км   402
Продолжительность полета, ч   3.0
Практический потолок, м   4875
Экипаж, чел   2
Вооружение:   один 7.7-мм пулемет Lewis


 Доп. информация :

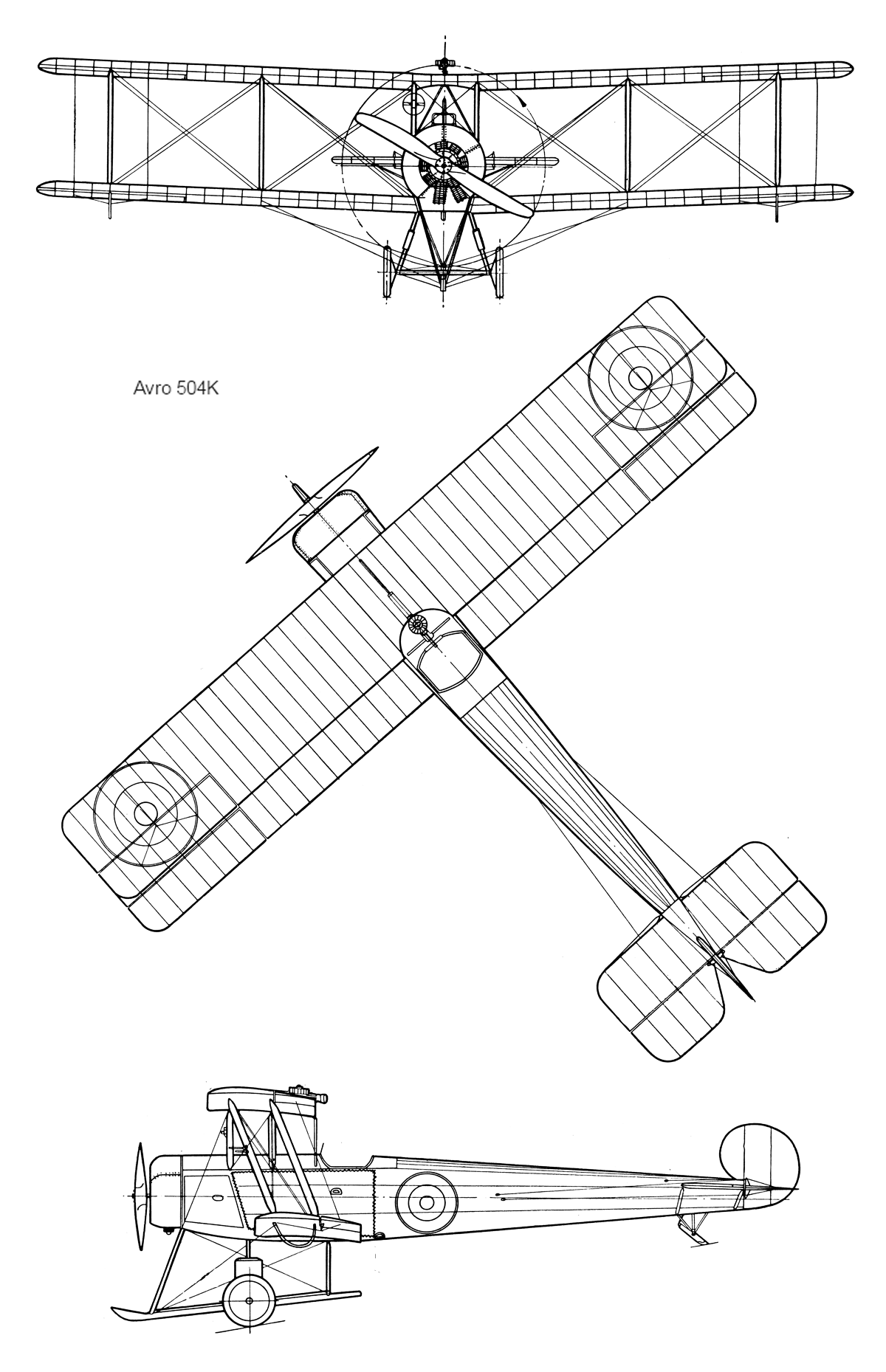

  Чертеж "Avro 504K"
 Фотографии:

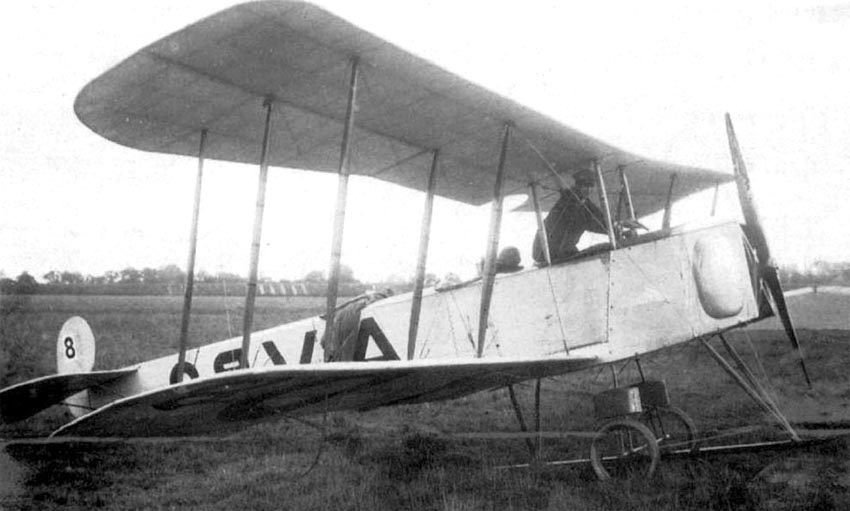

 Прототип Avro 504
 Avro 504A
 Avro 504A
 Avro 504B
 Avro 504C
 Avro 504E
 Avro 504F

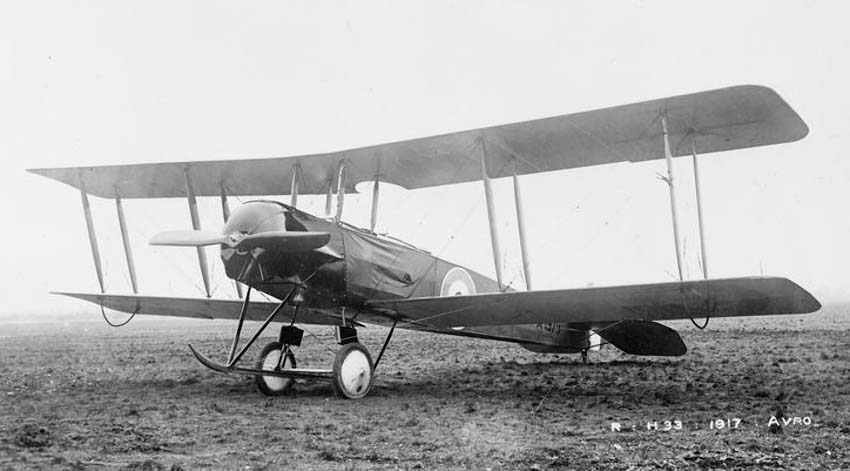

 Avro 504J
 Avro 504J

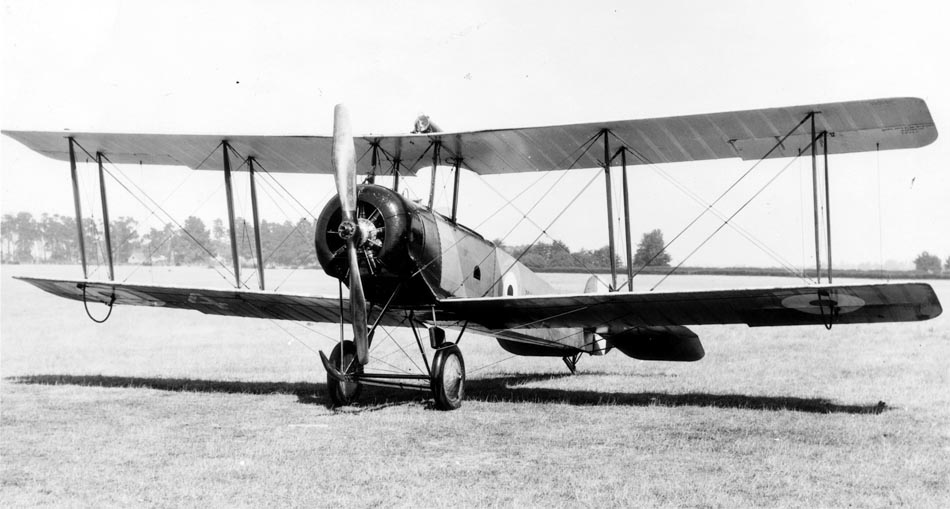

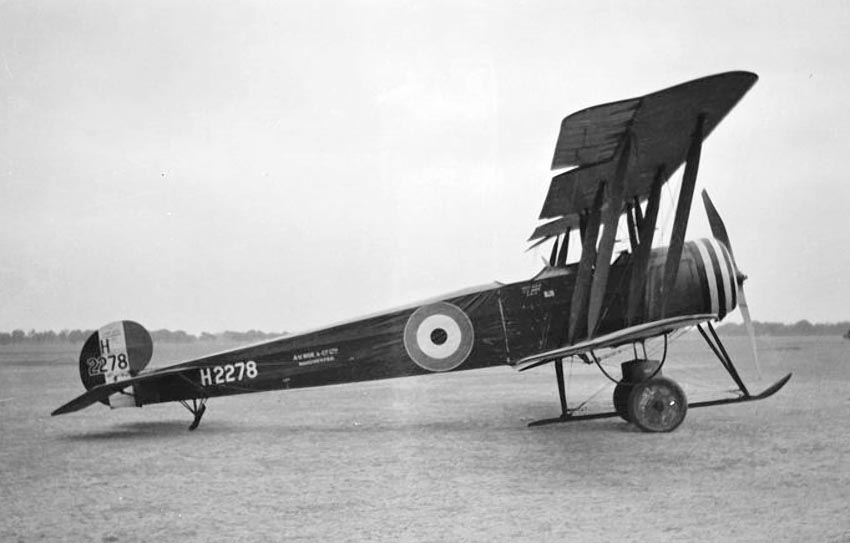

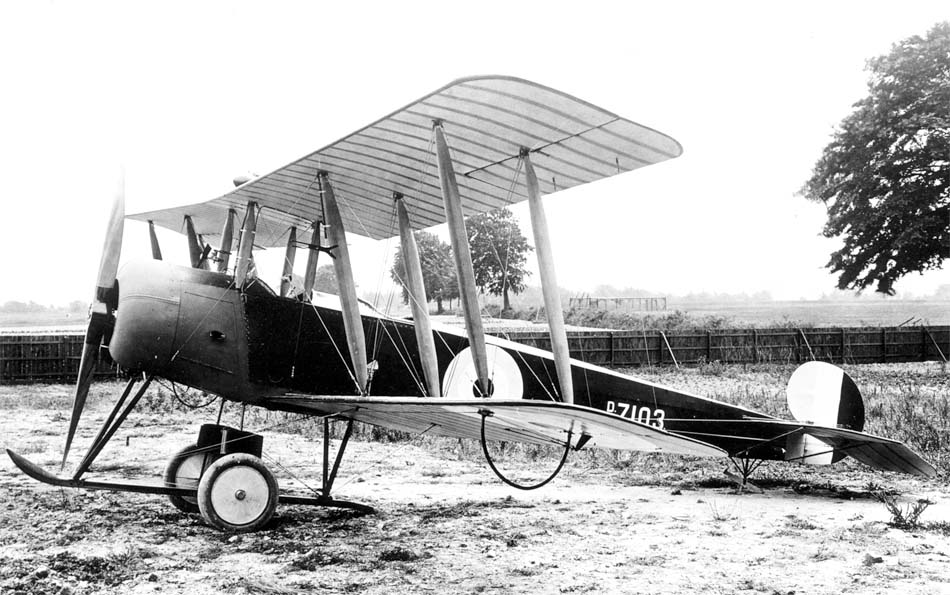

 Avro 504K
 Avro 504K
 Avro 504K
 Avro 504K
 Avro 504K
 Avro 504K с мотором ABC Wasp

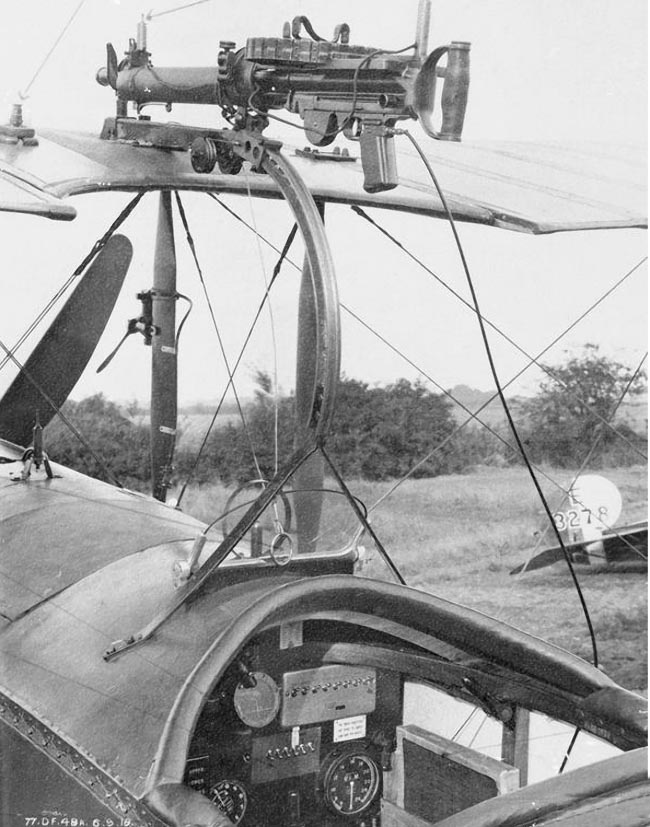

 7.7-мм пулемет Lewis на Avro 504K

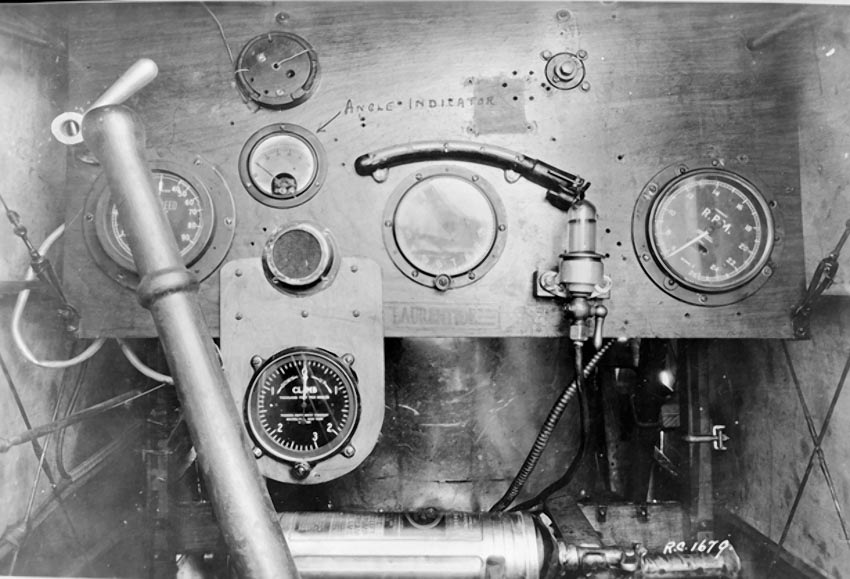

 Кабина пилота Avro 504K

  Схемы:

 Avro 504K

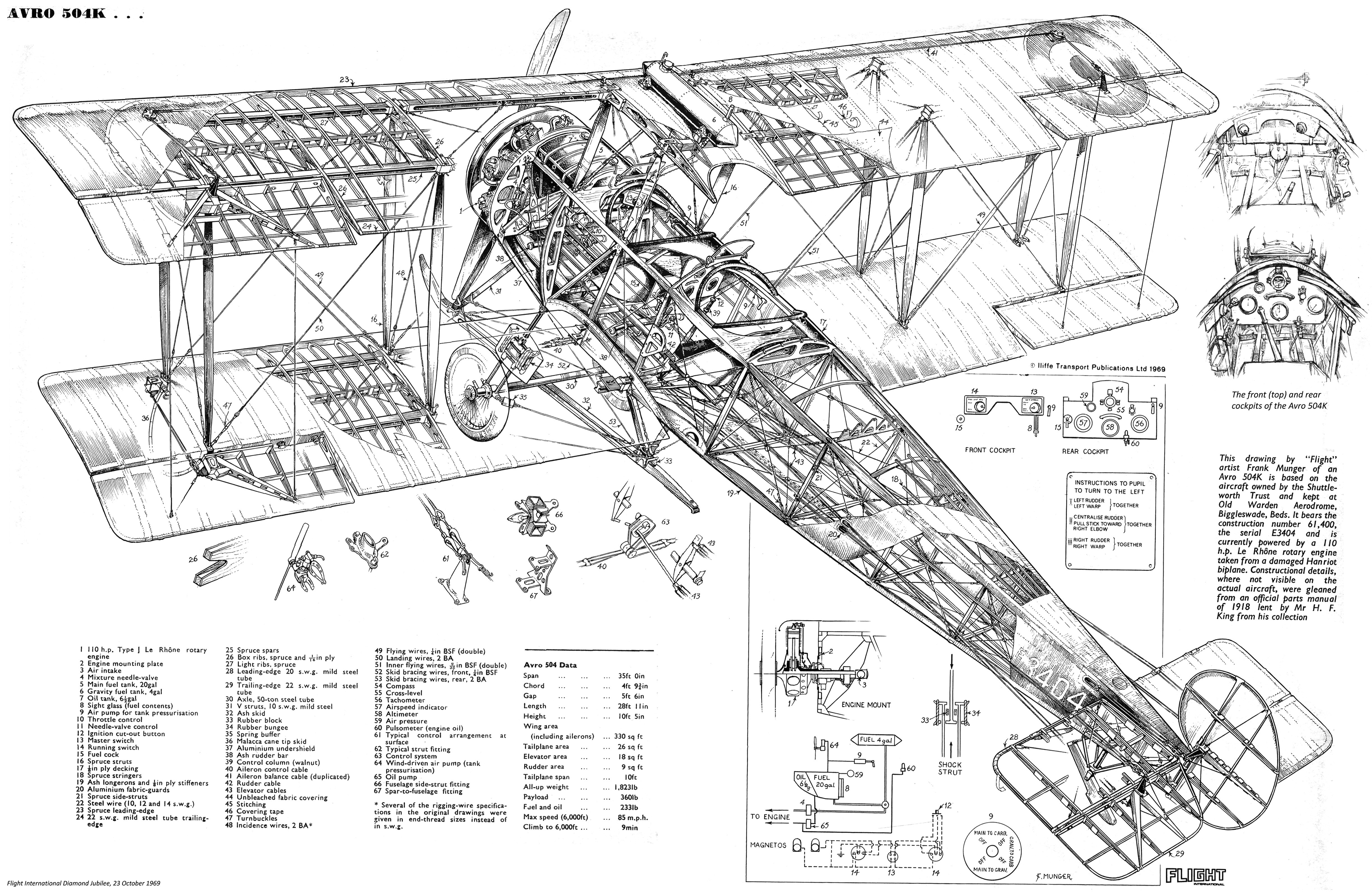

 Компоновочная схема

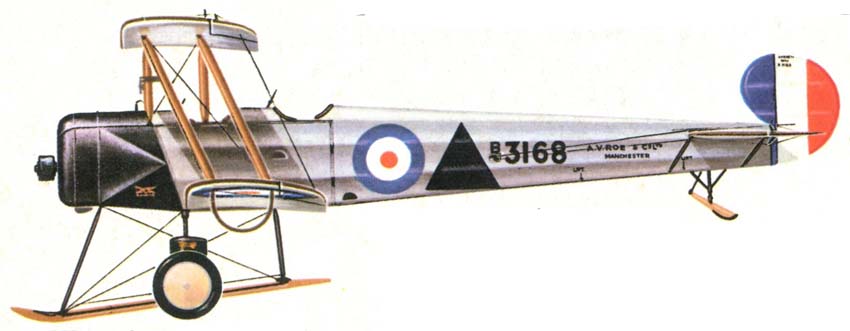

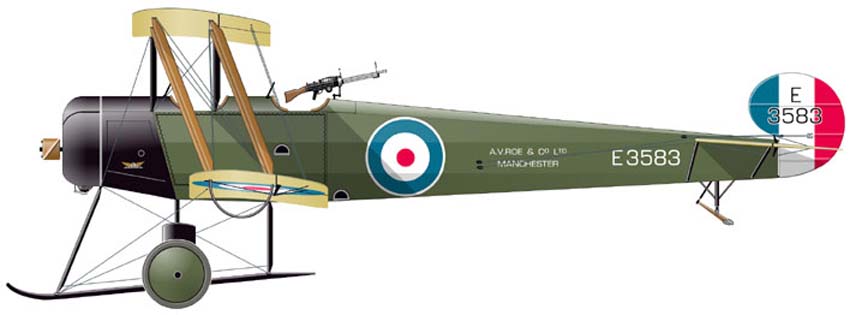

 Варианты окраски:

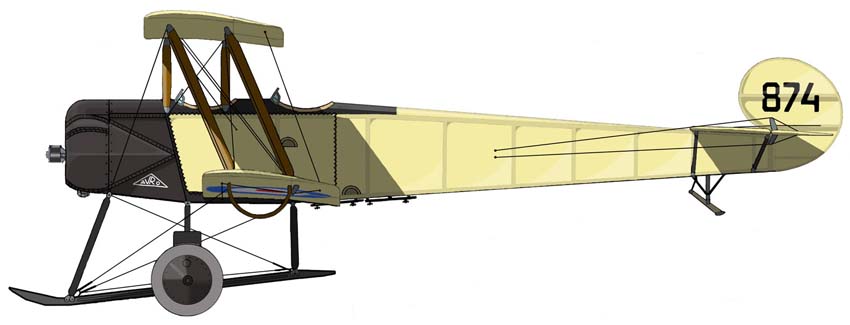

 Avro 504A   (c) red_baron_13

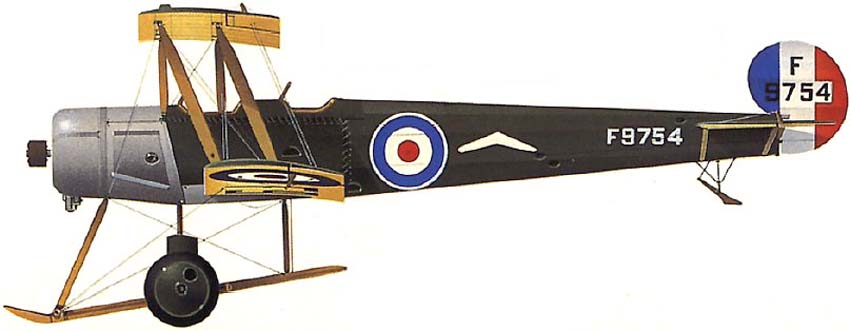

 Avro 504K
 Avro 504K
 Avro 504K
