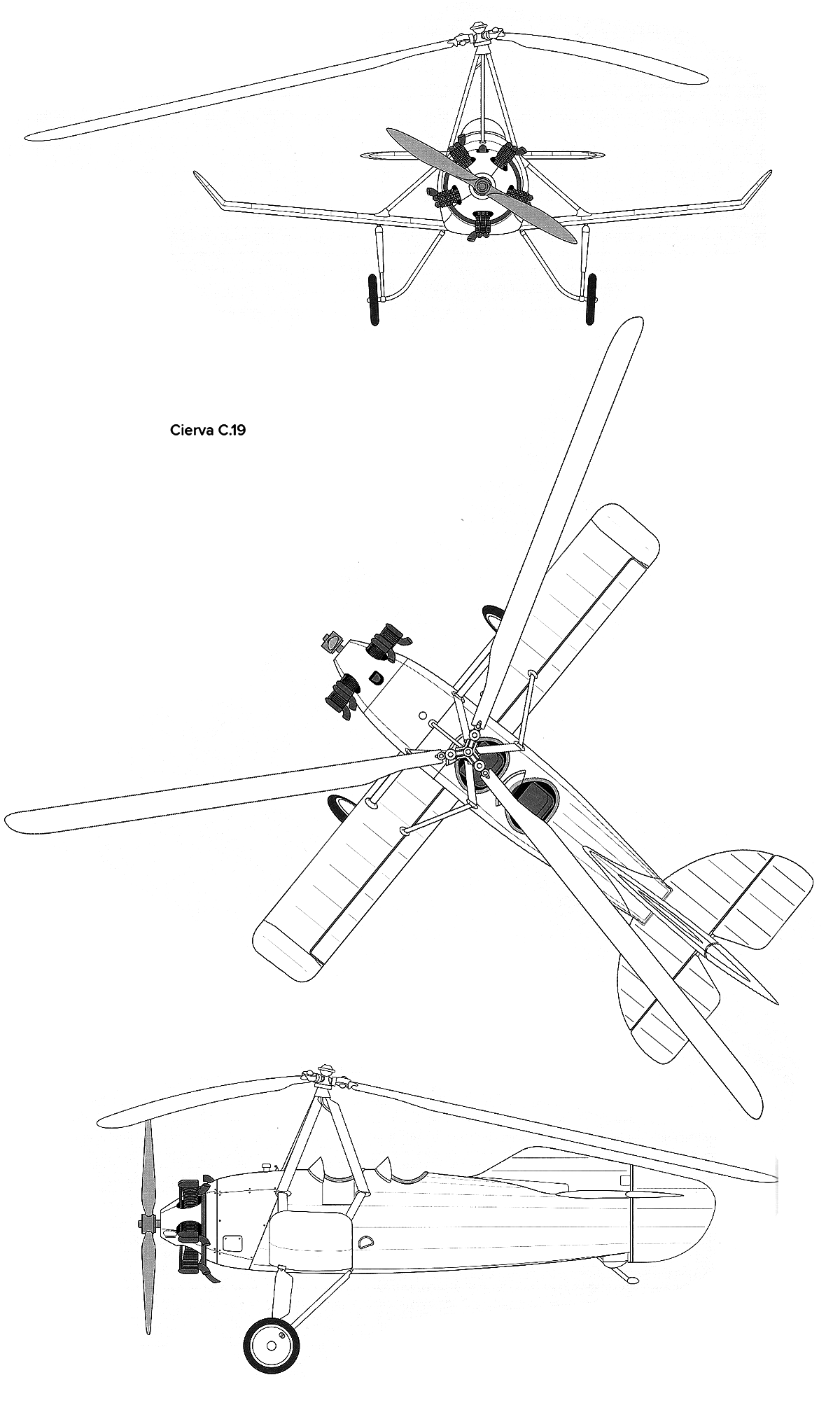

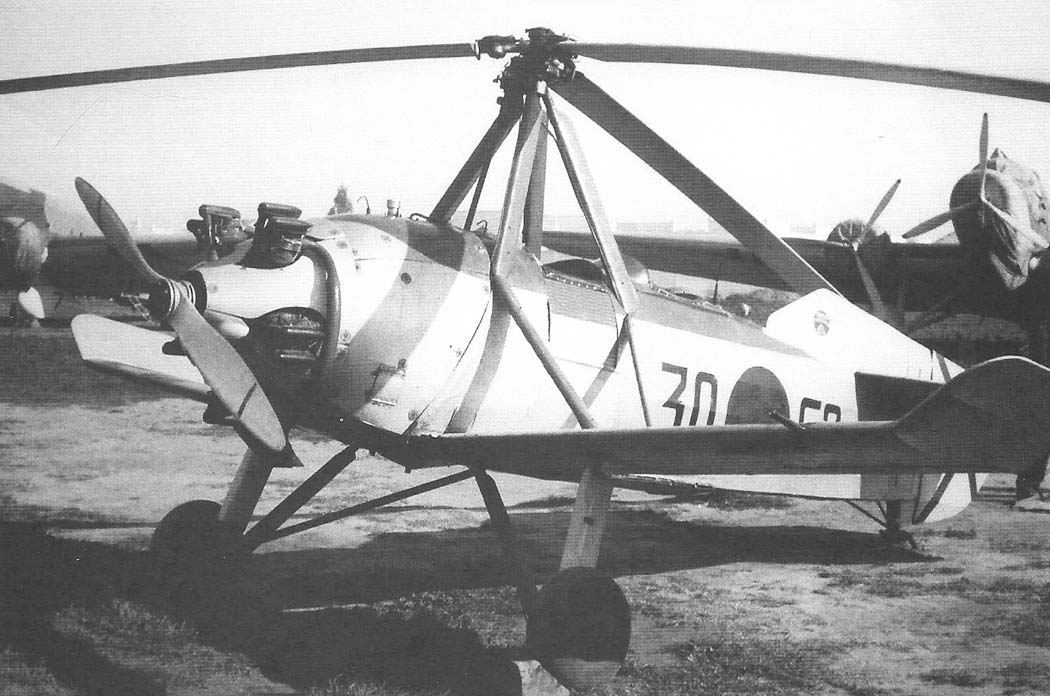

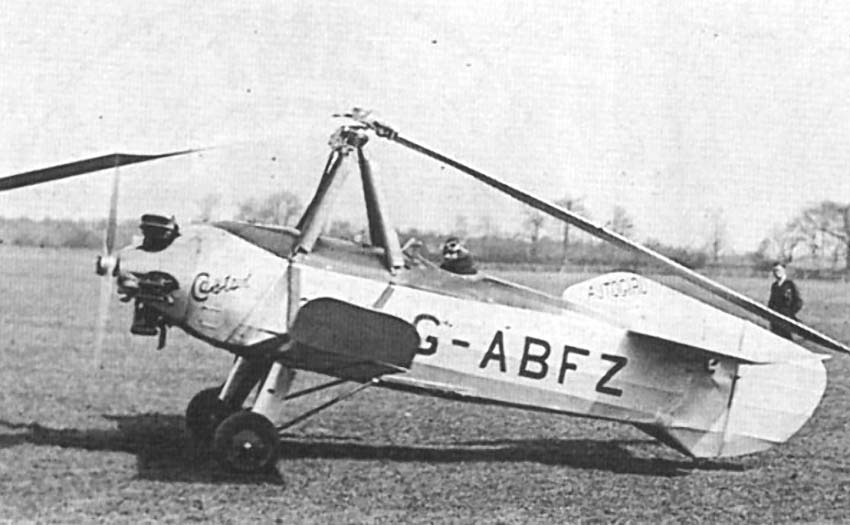

C.19 - разведывательный автожир, разработанный инженером испанского происхождения
Хуаном де ля Сиерва (Cierva).
Следующий важный шаг в развитии конструкции автожира Сиерва сделал на
модели С19 в 1929-м. До этого перед взлетом несущий винт раскручивали
вручную. Это увеличивало подъемную силу и уменьшало взлетную дистанцию.
Надо сказать, что все автожиры могли взлетать и садиться на небольшие
площадки, недоступные для самолетов. Но раскрутка громоздкого ротора
вручную оказалась трудоемкой и довольно длительной операцией. На С19 Мк I

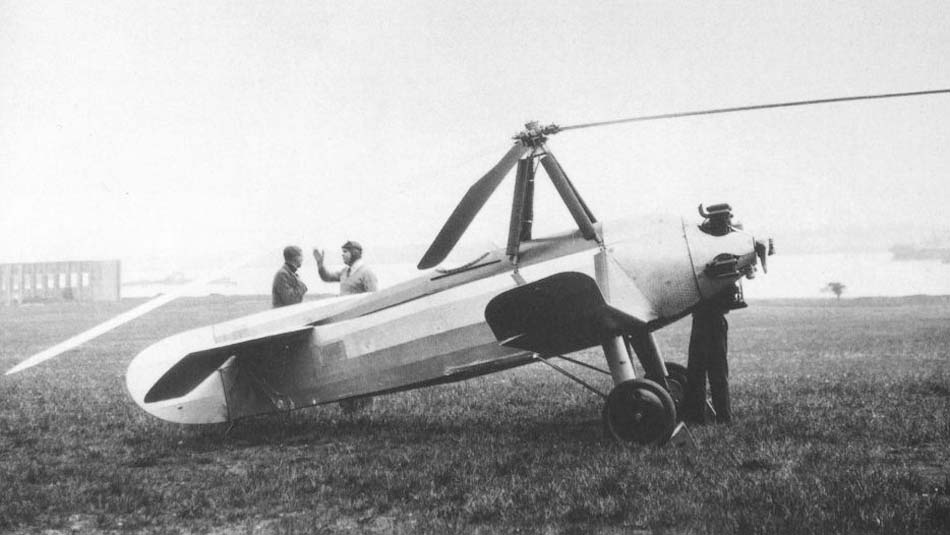

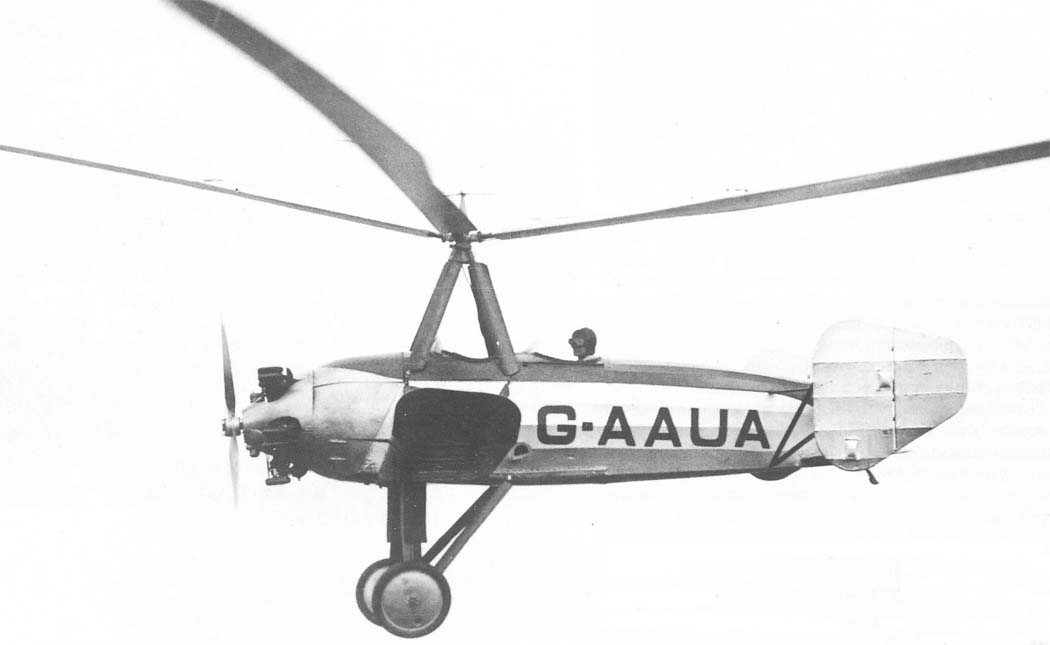

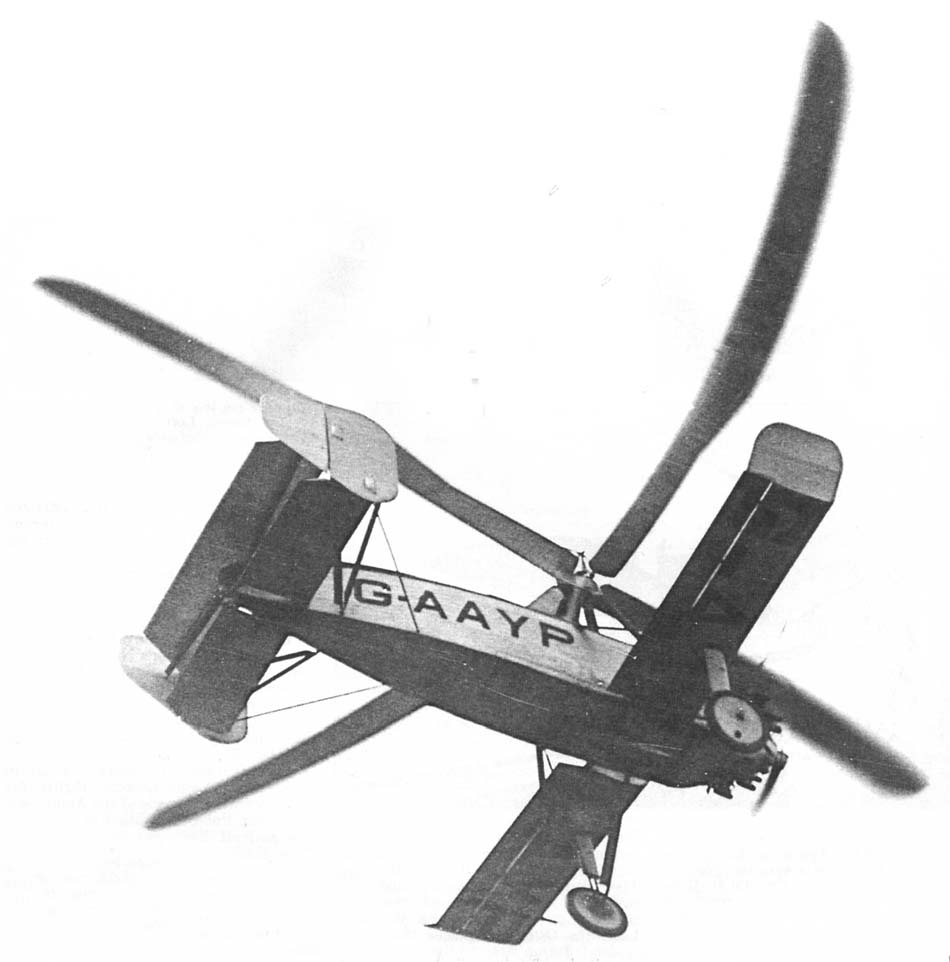

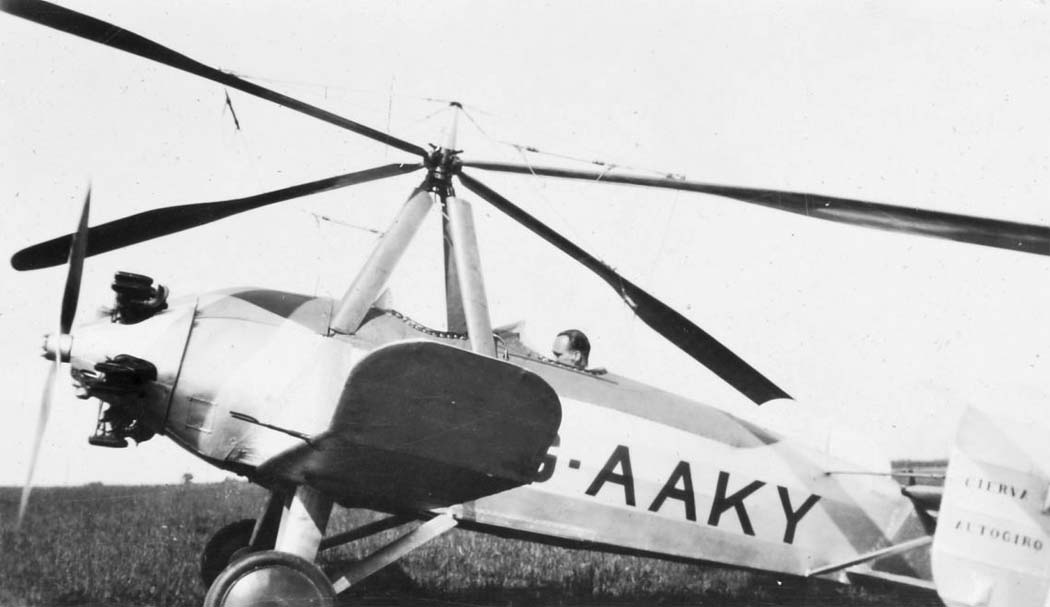

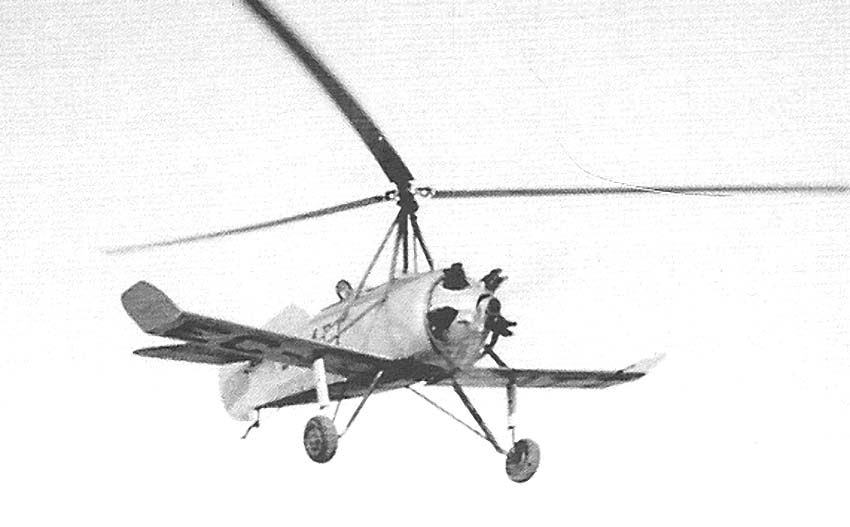

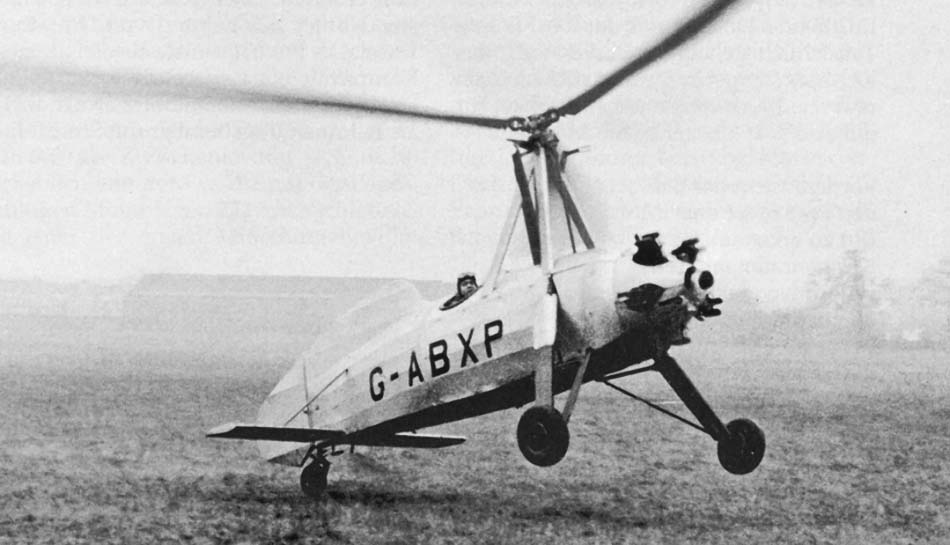

сделали поворотное хвостовое оперение. Перед взлетом эту сложную
коробчатую конструкцию разворачивали примерно на 90 градусов, так что
воздушный поток из-под тянущего винта отклонялся оперением и попадал на
лопасти ротора, вызывая его самораскручивание - авторотацию. После того,
как несущий винт набирал необходимые обороты, оперение устанавливали в
прежнее положение.

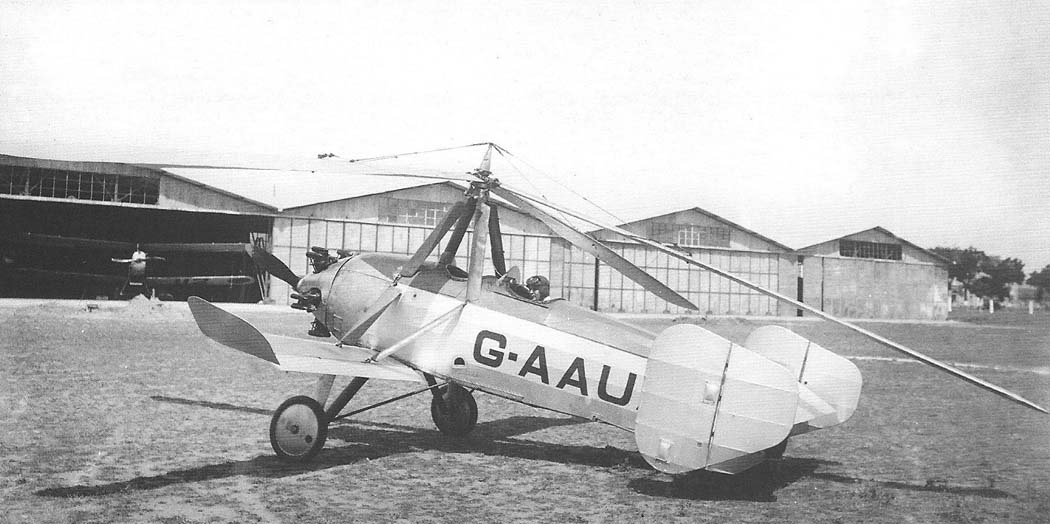

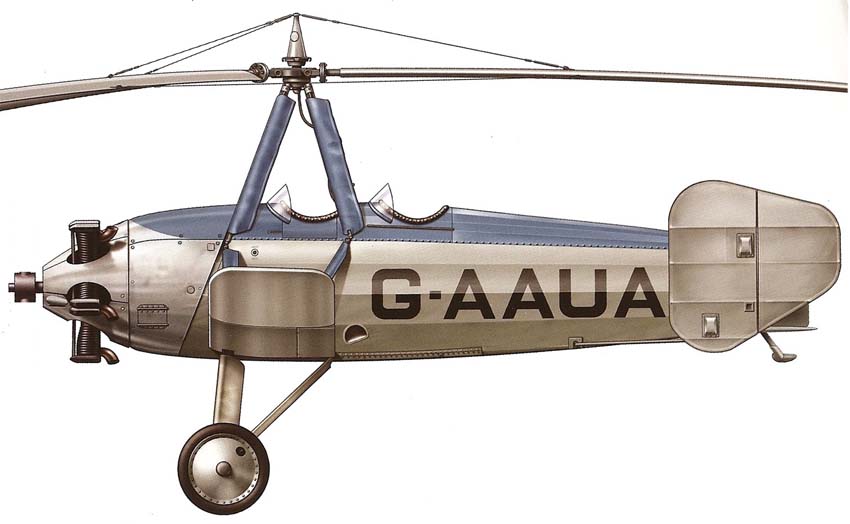

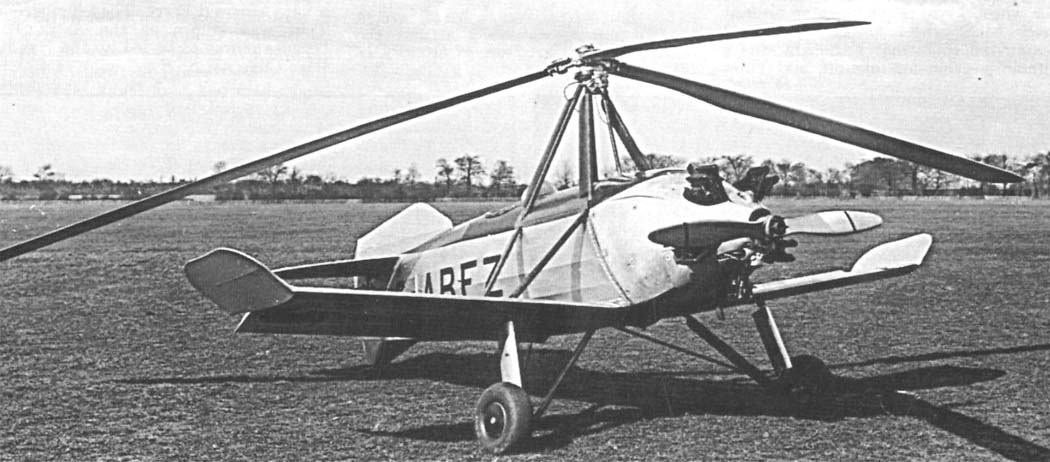

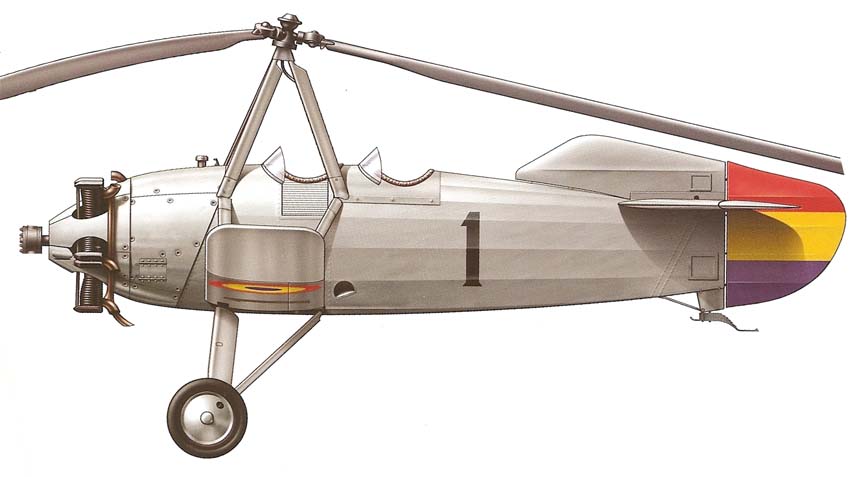

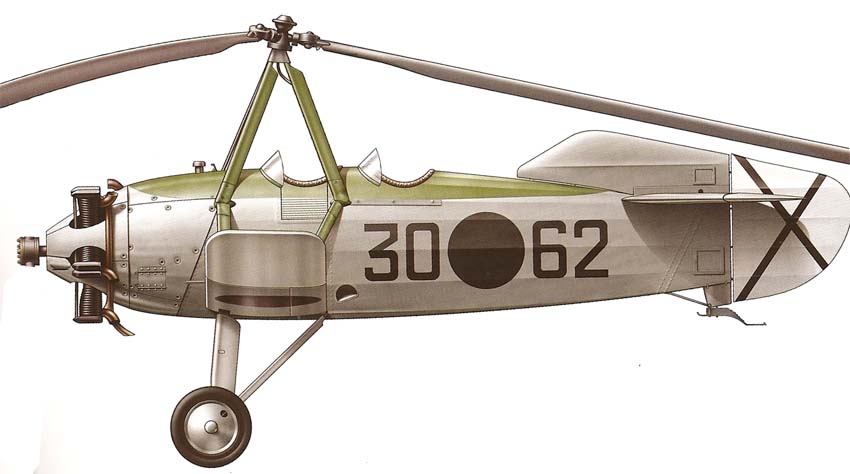

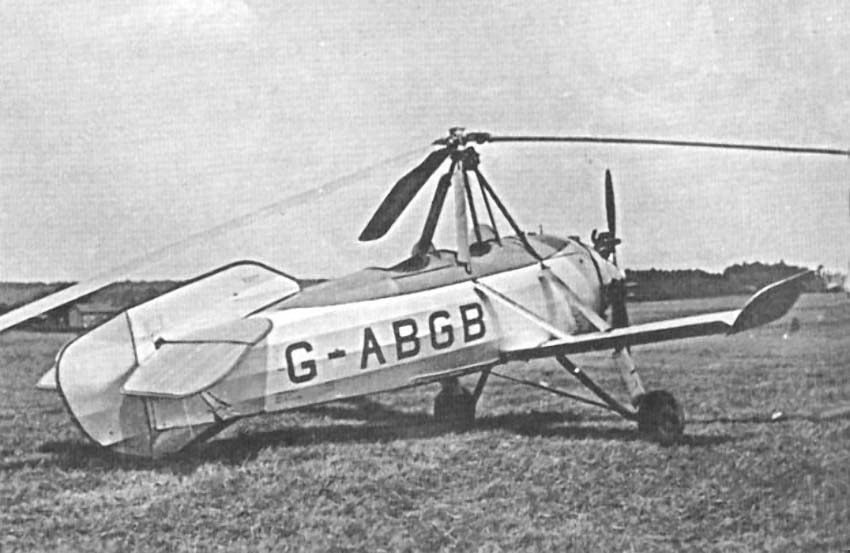

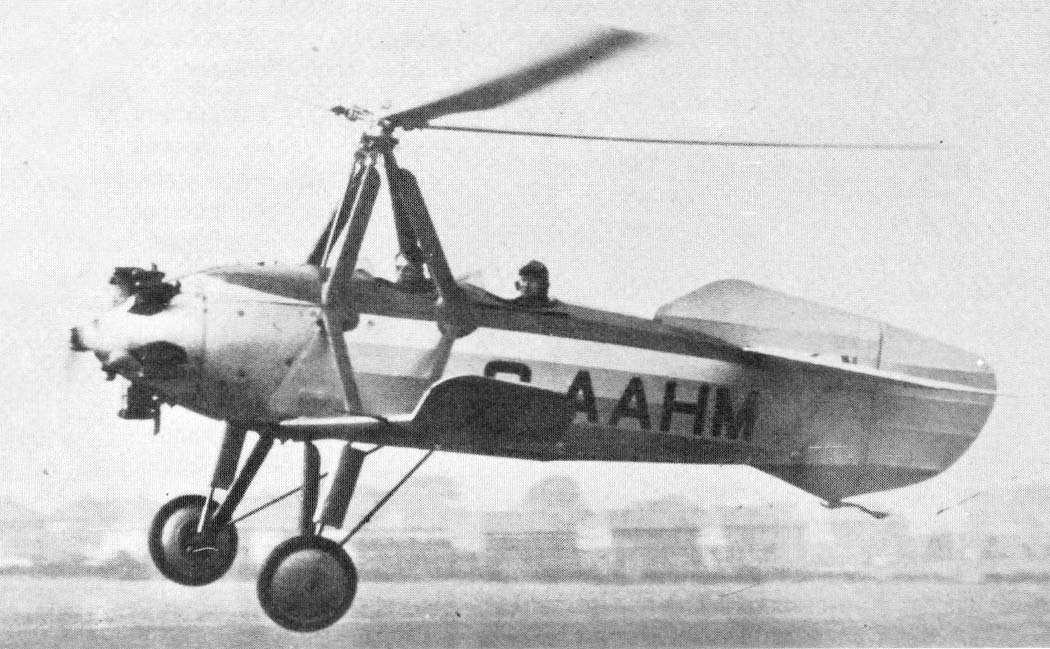

С19 уже являлся полностью самостоятельной конструкцией, а не переделкой
самолета. Фюзеляж имел каркас из стальных труб, обшитый спереди дюралевыми
листами, а сзади обтянутый полотном. В передней части фюзеляжа, также как
у самолета, стоял двигатель, вращавший двухлопастный деревянный винт.
Автожир имел короткие крылья, подкрепленные сверху раскосами. На них
монтировались элероны. Шасси было типично для самолетов того времени - две
основные подкосные стойки спереди и сзади костыль, вписанный в контуры
вертикального оперения. Трехлопастный ротор находился на вершине пирамиды,
образованной четырьмя стойками - как раз над передней кабиной. Хвостовое
оперение включало небольшой вытянутый киль, руль поворота и довольно
большое по площади горизонтальное оперение.
Вслед за Мк I появились незначительно отличающиеся от него типы Мк II и Мк
III. Автожир С19 Мк III избрали прототипом для экспериментального автожира
2-ЭА, строившегося в ЦАГИ. 2-ЭА был больше аппарата Сиервы и оснащался
более мощным мотором Гном-Рон 'Титан" в 230 л.с., однако "хвост скорпиона"
- бипланный стабилизатор-дефлектор практически полностью скопировали с
английской машины.
Три года спустя инженеры фирмы "Армстронг-Сиддли" предложили раскручивать
несущий винт непосредственно от двигателя. Момент стали снимать с задней
части коленчатого вала мотора и через понижающий редуктор и
вспомогательный вал передавать на ступицу ротора. Раскрутку от мотора
впервые установили на автожире С19 Мк IV. На испытаниях автожир ставили
против ветра и зажимали тормоза на колесах. Затем на малом газу
раскручивали несущий винт. Дойдя до 180-200 об/мин, отпускали тормоза,
отключали привод ротора и давали полный газ - автожир резко взмывал вверх.
На этой же модификации впервые внедрили свободнонесущие лопасти (ранее на
всех автожирах их делали расчалочными). Внутри лопасти находилась стальная
труба, воспринимавшая все нагрузки. На нее одевались деревянные нервюры,
определявшие аэродинамический профиль. Сверху они оклеивались фанерой и
полотном на лаке.

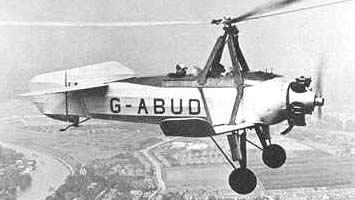

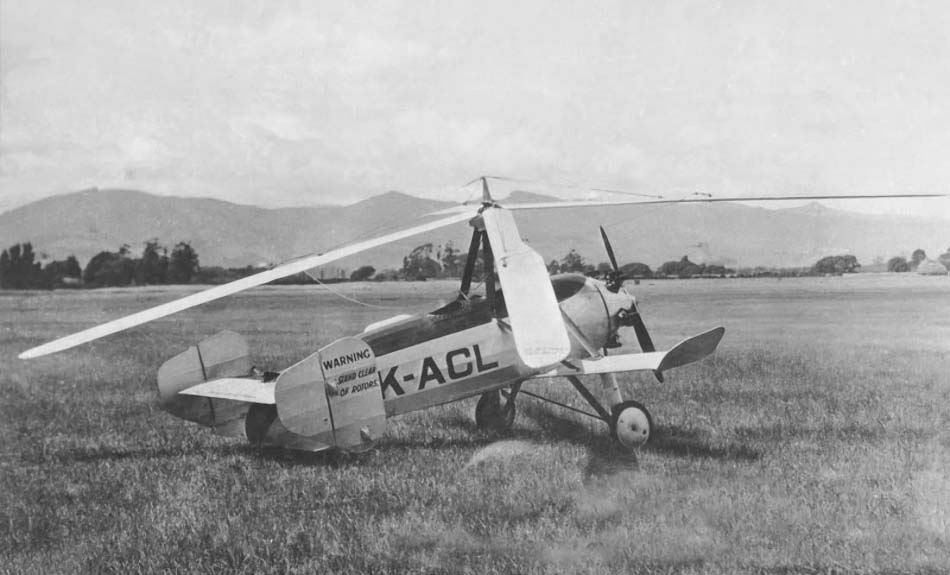

Автожиры семейства С19 малыми сериями строились фирмой "Авро" (как
Avro 620). В общей сложности их изготовили
29. Основным серийным вариантом являлся С19 Мк IVP с мотором "Дженет
Мэйджор" I в 105 л.с. Завод "Авро" в Хэмбле изготовил 15 таких машин. Они
эксплуатировались в Великобритании, Испании, Германии и Швеции. Два
автожира С19 в 1930-31 годах купило английское министерство авиации.

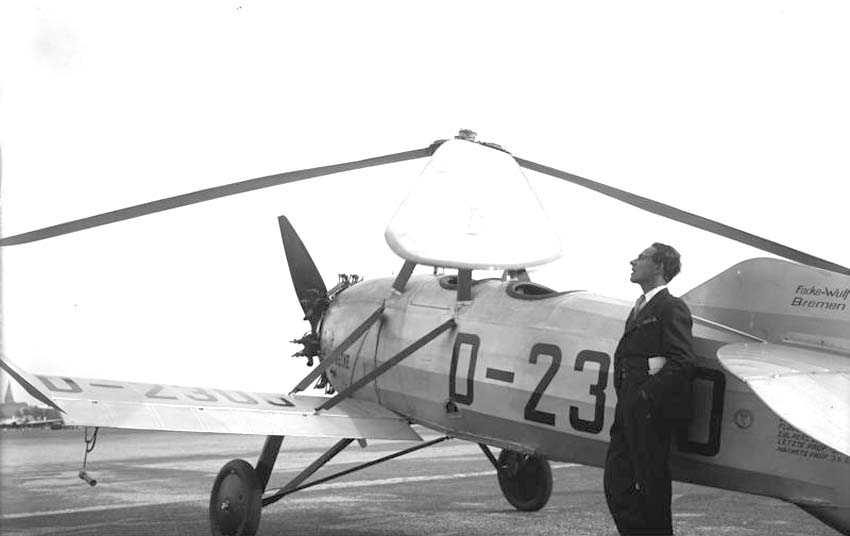

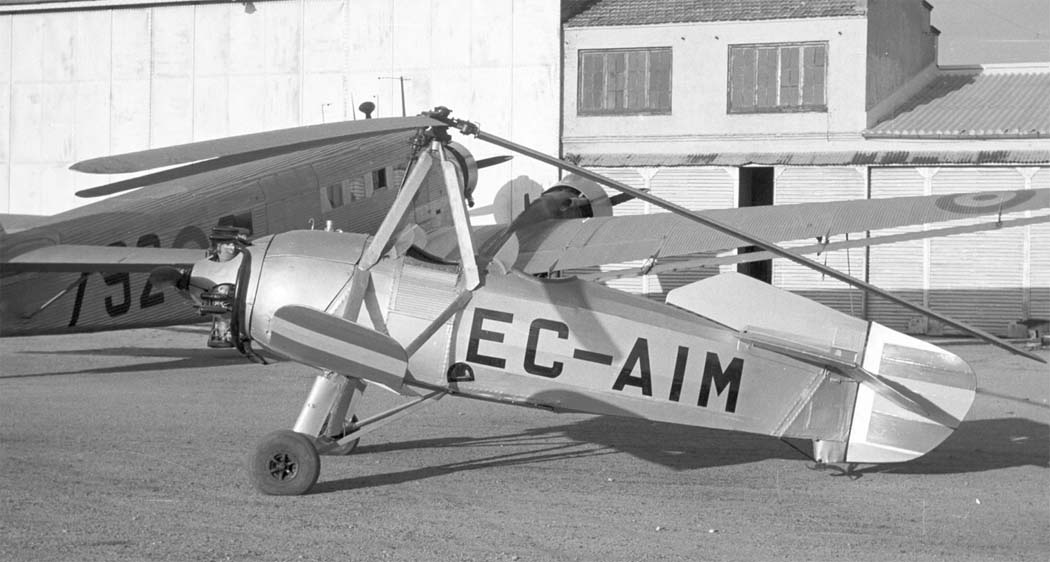

Партия автожиров C.19 Mk.IV, построенных по лицензии компанией Focke-Wulf
в Германии, имела звездообразный двигатель Siemens Sh.14B мощностью 112кВт
и обозначение С.20 компании Сиерва; обозначение С.21
присвоено автожиру С.19 Mk.IV, спроектированному во Франции и построенному
компанией Liore-et-Olivier (LeO); С.22 и С.23 остались в проектах.
В 1932 году французская компания LeO приобрела лицензию Сиервы и на
основании детального изучения С.19 Mk.IV построила автожир С.27.
Обозначение компании было СL.10, чтобы отметить вклад Сиервы и
французского конструктора Жоржа Лепера. С.27 был двухместным бескрылым
автожиром, оснащенным двигателем Pobjoy мощностью 56кВт, который вращал
трехлопастный консольный главный винт.
СL.20, двухместный автожир с кабиной, спроектированный Жоржем
Лепером и построенный компанией Westland, поднялся в воздух в г. Ханворс 5
февраля 1935 года со звездообразным двигателем Pobjoy Niagara III
мощностью 67кВт, смонтированным в закрытом кожухе. В 1937 году в США
компания Pitcairn Autogiro предложила построить его вариант, известный под
обозначением АС 35 и оснащенный двигателем Pobjoy мощностью 82кВт; позже
Жорж Лепер заявил, что он работал над развитием своего проекта от 1934
года для французской компании Giravia. Обозначенный L.30, он должен
был иметь три кресла и двигатель Continental мощностью 108кВт.
Компания G. & J. Weir из Глазго построила одноместный автожир, который
поднялся в воздух в 1933 году. Обозначение компании было W-1, но поскольку
он строился по лицензии Cierva, то получил номер С.28. Оснащенный
двигателем Douglas Dryad мощностью 30кВт, автожир имел двухлопастный винт
с механическим раскручиванием.
Автожир C.29 с пятиместной кабиной, со звездообразным двигателем
Armstrong Siddeley Panther II в открытом кожухе мощностью 447кВт был
спроектирован компанией Westland в 1934 году, а за винт и его механизм
была ответственной компания Cierva. Конструкция была сделана из
дюралюминиевых труб, однако земной резонанс воздушных струй во время
испытаний препятствовал полету, а гибель Хуана Сиервы в воздушной
катастрофе (не на автожире) привела к прекращению разработки.
