главная летающие лодки довоенные
   Do.J Wal

Разработчик: Dornier
Страна: Германия
Первый полет: 1922
Тип: Многоцелевая летающая лодка
  ЛТХ     Доп. информация



Летающая лодка Do J "Валь" (Wal - кит., нем.) по праву занимает заметное место в истории авиастроения. Созданный в начале 1920-х годов талантливым германским конструктором Клодом Дорнье самолет более двадцати лет находился в составе военно-воздушных сил и гражданской авиации многих стран, налетав миллионы километров по всему земному шару.

Гидросамолет Дорнье, являясь примером удачного сочетания ряда передовых конструкторских решений, обладал при этом огромными потенциальными резервами, что позволило неоднократно модернизировать и совершенствовать его в течение всего периода службы.

Машины Дорнье "Валь" принимали участие в нескольких войнах, открывали новые воздушные линии, совершали дальние перелеты. Под их крыльями проплывали пески Сахары, бескрайние ледяные поля Арктики, просторы океанов. Не случайно великий полярный исследователь Руал Амундсен, планируя воздушную экспедицию к Северному полюсу, остановил свой выбор на гидросамолете Do J.

Принятый на вооружение ВВС РККА в конце 1920-х годов, Дорнье "Валь" сыграл важную роль в становлении советской морской и полярной авиации. На протяжении длительного времени самолеты этого типа были единственными, способными выполнять дальние полеты по трассе Северною морского пути для дедовой разведки. Высокая надежность двигателей, прочность конструкции, легкость в управлении позволяли летчикам с честью выходить из аварийных ситуаций. Успешные полеты гидросамолетов Дорнье "Валь" нашли свое отражение и в судостроительных программах. При проектировании линейных ледоколов типа "И. Сталин" и ледокольных пароходов типа "Дежнев" планировалось установить на эти суда по одной летающей лодке Do J.

Перед второй мировой войной наследником Дорнье "Валь" стали новые гидросамолеты Do 15 и Do 18, полностью сохранившие компоновку своего предшественника, что, безусловно, свидетельствует о правильности концепции, выработанной Дорнье еще на заре цельнометаллического гидросамолетостроения.

Оценивая опыт эксплуатации летающих лодок Дорнье "Валь", можно утверждать, что машина полностью оправдала поставленные перед ней задачи и принесла Клоду Дорнье мировую славу.

В соответствии с Версальскими соглашениями, Германии запретили строить не только военные самолеты, но и те категории гражданских машин, которые могли быть приспособлены для военных целей. В список запрещенных попали и тяжелые гидропланы. Крупные авиационные предприятия Германии начали искать обходные пути, создавая зарубежные филиалы. Антони Фоккер перебрался в Голландию, Гуго Юнкере организовал заводы в Швеции и Советской России, а Клод Дорнье (переименовавший свое предприятие в "Дорнье металльбаутен"), выбрал теплую Италию, где море не замерзает круглый год. В приморском городке Марина-ди-Пиза появился завод "Конструкциони мекканиче аэронавтиче ди Пиза". На этом предприятии и изготовили первый экземпляр самолета, фактически повторявшего Gs II и названного Do J. Кроме индекса летающая лодка получила и название - "Валь".

Машину собрали в военном варианте с двигателями Испано-Сюиза HS8Fb мощностью 300 л. с, выпускавшимися в Италии по лицензии. 6 ноября 1922 г. DoJ впервые поднялся в воздух.

Первый вариант DoJ предназначался для использования в качестве дальнего морского разведчика (в том числе фоторазведчика с плановой и перспективной камерами) и бомбардировщика. Бомбы общим весом до 400 кг подвешивались на специальных пилонах фюзеляжа (на первой машине пилонов не было). Военными являлись и все остальные модификации первых лет выпуска.

Собственно говоря, первый Дорнье "Валь" нельзя считать опытным. Фактически он являлся головным экземпляром серии, имевшей уже конкретного заказчика. Еще в процессе постройки первого самолета им заинтересовалось военное министерство Испании. Оно направило в Италию представительную делегацию, в которую входили тогдашний командующий военной авиацией и генерал-губернатор Картахены. 22 декабря они совершили на новой летающей лодке ознакомительный полет. В результате завод Дорнье получил заказ на шесть самолетов - пять с моторами Испано-Сюиза и один с английскими Роллс-Ройс "Игл" IX мощностью 360 л. с. В эту партию вошел и самый первый Дорнье "Валь", получивший испанское обозначение M-MWAA, его сдали заказчикам в конце 1922 г. Впоследствии эта машина получила собственное имя - "Валенсия". Выполнение заказа завершили в ноябре 1923 г., отправив в Испанию последний самолет.

Гидроплан с моторами "Игл" стал тяжелее; масса пустой машины дошла до 3560 кг, по сравнению с 2720 кг у варианта с двигателями HS8Fb. Но максимальная скорость, за счет большей тяги, оставалась той же - 180 км/ч. Вооружение всех испанских машин состояло из двух пулеметов, по одному на передней и задней турелях. Бомбодержатели на самолетах первого заказа либо не устанавливались, либо монтировались уже в Испании, поскольку ни на одном сделанном на заводе фотоснимке их не видно.

Следующий заказ поступил из Аргентины, заказавшей пять самолетов, оснащенных более мощными американскими двигателями Форд "Либерти" (400 л. с).

Чилийские представители закупили восемь самолетов: по четыре с моторами Нэпир "Лайон" V и "Игл" IX. Вооружались аргентинские и чилийские лодки аналогично испанским, но на них сразу смонтировали на бортах пилоны для бомбодержателей - два за пилотской кабиной и два перед задней турелью. После этого были разработаны варианты с установкой различных моторов жидкостного и воздушного охлаждения мощностью от 300 до 600 л. с.

Испания, летчики которой опробовали первую партию машин и остались довольны их характеристиками, заказала еще шесть летающих лодок: пять с моторами "Игл" IX и одну с еще более мощными Нэпир "Лайон" V мощностью 450 л. с.

Испанские Do J обоих заказов приняли участие в колониальной войне в Марокко, патрулируя побережье и перевозя военные грузы. Среди них был и самый первый - "Валенсия". В декабре 1926 г. этот самолет, вместе с двумя другими, совершил перелет Мелилья - Фернандо-По и обратно, преодолев 14 200 км. Этой группой машин, громко названной "Эскадра Атлантида", командовал майор Лоренто. На еще одном самолете первого заказа майор Рамон Франко, младший брат будущего "каудильо", в январе 1924 г. слетал на Канарские острова. Он же в январе-феврале 1926 г. на лодке "Плюс ультра" (из второго заказа) совершил рейс из Испании в Буэнос-Айрес, впервые перелетев на самолете Южную Атлантику с востока на запад. За 59 ч. 35 мин. Франко со своим экипажем пролетел 10 270 км. "Плюс ультра", подаренный испанским королем Альфонсо XIII аргентинскому правительству, до сих пор хранится в музее транспорта в Лухане. В Испании после войны изготовили копию этого же самолета, которая находится в авиационном музее в Сабаделе.

В июне 1929 г. Франко попытался пересечь и Северную Атлантику, но неудачно - из-за неполадок ему пришлось сесть в море у Азорских островов. Впоследствии испанские ВВС приобрели еще три машины, построенные в Марина-ди-Пиза, - две лодки с моторами HS12Lbr по 600 л. с. и один более крупный "Суперваль". Еще один "Суперваль" отгрузили в Кадис в разобранном виде и собрали в Испании. В 1926 г. Дорнье "Валь" приняли на вооружение в Нидерландах. На рассмотрение голландского военного министерства поступили предложения от отечественной фирмы "Фоккер" (проекты летающих лодок B.I и BII) и трех немецких компаний - "Рорбах" (летающая лодка "Роббе"), "Юнкере" (поплавковый трехмоторный К.30С, состоявший на вооружении ВВС РККА как ЮГ-1) и "Дорнье". Купленные для испытаний в марте 1926 г. два DoJ с моторами "Игл" опробовали на базе Де Мок в метрополии, а затем разобрали и пароходом отправили в Голландскую Ост-Индию (ныне Индонезию) на базу Морокрембанган (о. Ява) и подвергли суровым испытаниям в условиях тропического климата. После этого приобрели еще три такие же машины, эксплуатировавшиеся в Ост-Индии с апреля 1927 г.

Хотя Do J строились в Италии, итальянские ВВС их не покупали. Министерство авиации приобрело всего три машины без вооружения, зарегистрировало их как гражданские и использовало для вспомогательных целей. Впоследствии ВВС Италии получили три боевых самолета "Валь", но они также не поступили в строевые части. Основой итальянской гидроавиации всегда оставались машины отечественной конструкции, выпускавшиеся фирмой "Савойя-Маркетти".

Крупнейшим заказчиком военных вариантов самолета Дорнье "Валь" до прихода к власти Гитлера был Советский Союз, получивший из Италии в 1926 -1929 годах в общей сложности 22 боевые летающие лодки для нужд ВВС РККА, включавших тогда и морскую авиацию.

В качестве гражданской машины DoJ достиг, пожалуй, еще больших успехов, чем в военной сфере. Первый пассажирский вариант начали строить в Марина-ди-Пиза в 1923 г. От военного он отличался увеличенной высотой носовой части и сдвинутой назад пилотской кабиной, позволившей разместить удобный закрытый пассажирский салон на восемь-девять человек. Пассажиры сидели вдоль бортов лодки у больших прямоугольных окон. Экипаж - два пилота и механик - находились в открытой кабине под передним мотором.

Самым первым стал самолет с заводским номером 34. Зарегистрированный первоначально в Италии как I-DOOR, он скоро попал в Германию с обозначением D-1012. Известный летчик фон Будденброк совершил на нем турне по странам Латинской Америки. Эта лодка, получившая название "Атлантике", закончила свою карьеру в авиакомпании "Синдикате Кондор" в Бразилии. Вместе с ней эксплуатировалась и еще одна - "Пасифико". В общей сложности бразильцы приобрели семь пассажирских "Валей", в основном

летавших ранее в Германии или Италии. Кроме "Синдикато Кондор", в Бразилии летающими лодками Дорнье располагала также компания "Вариг".

Более тридцати самолетов DoJ использовали на своих линиях итальянские авиакомпании "Сосьета анонима навигационе аэреа" (SANA) и "Аэро эспрессо". Первой стала SANA, заказавшая серию из пяти лодок, одну из которых передали для организации трансатлантического перелета в июле 1926 г. Попытка лейтенанта де Пинедо оказалась неудачной, погиб самолет и один из членов экипажа.

SANA открыла в апреле 1926 г. линию Генуя - Рим - Неаполь - Палермо. Позднее ее DoJ стали летать в Барселону, Триполи и Александрию. Летающие лодки "Аэро эспрессо" в основном эксплуатировались на трассе Бриндизи - Афины - Стамбул.

Машины разных серий немного отличались по компоновке пассажирской кабины и принимали на борт восемь-десять пассажиров и два-три члена экипажа. Моторы на них устанавливались самые различные - Роллс-Ройс "Игл" IX, Гном-Рон "Юпитер" и другие.

В 1927 г. итальянский завод Дорнье подвергся реорганизации и из заграничного филиала "Дорнье металльбаутен" превратился в самостоятельное акционерное общество "Конструкционе мекканиче аэронавтиче сосьета анонима" (CMASA). Часть акций перешла к фирмам "Аэронаутика Пьяджо" и "Изотта-Фраскини", внесшим свой вклад в расширение производства. В частности, "Пьяджо" передала CMASA свой завод в Финале-Марина. На него впоследствии перенесли сборку гражданских вариантов самолета Дорнье "Валь". Изготовленные здесь машины поздних серий имели немного удлиненную хвостовую часть лодки с автоматическим швартовочным замком, вертикальное оперение иных очертаний (эти два отличия появились еще на лодках CMASA, причем параллельно и на пассажирских, и на боевых), моторы BMW VI и круглые окна пассажирской кабины. Такие самолеты поставлялись и итальянским заказчикам, и за рубеж.

Тринадцать машин итальянской постройки (в основном поздних выпусков) использовала гражданская авиация Германии. С 1925 г. четыре первых

Дорнье "Валь" поступили в компанию "Дойче аэро Ллойд" (предшественница "Люфтганзы"). С декабря 1926 г. по февраль 1927 г. "Люфтганза" приобрела в Италии еще девять самолетов. Они базировались в Данциге, Штеттине и Траве-мюнде, обслуживая линии на Прибалтику и Скандинавию до середины 1930-х годов. Один DoJ с моторами BMW VI в июле 1928 г. совершил полет по маршруту Травемюнде - Лиссабон - Ка-дис - Лас-Пальмас (Канарские острова) и обратно с грузом почты.

По одному гражданскому самолету Дорнье "Валь" имелось в Колумбии (у компании CADTA), Англии и Португалии. Везде эти машины высоко оценивались летным и техническим составом - как прочные и надежные, обладающие большой дальностью полета (с дополнительными баками до 2200 км), хорошими мореходностью и грузоподъемностью.

Высокие качества летающих лодок Дорнье подтвердила серия рекордов, установленных 4 -11 февраля 1925 г. на DoJ с моторами "Игл" IX. Немецкий летчик Вагнер и итальянский Гроссио побили в общей сложности 20 мировых рекордов при полетах с полезной нагрузкой от 250 до 2000 кг.

Во второй половине 1920-х годов советская гидроавиация, не имея на вооружении современных самолетов, переживала тяжелый кризис. На Балтике летали в основном поплавковые Ю-20 немецкой конструкции, строившиеся на заводе в Филях, на Черном море - устаревшие итальянские одномоторные летающие лодки "Савойя С-16 бис". Они не обладали необходимым радиусом действия, имели слабое вооружение, физически и морально устарели. Создание поплавковых модификаций сухопутных самолетов, таких как МУ-1 и МР-1, не могло поправить дело, так как при незначительной дальности полета они имели очень плохую мореходность.

Флоту требовался современный дальний разведчик, способный работать в открытом море, но единственный отечественный гидросамолет, принятый на вооружение после окончания гражданской войны - летающая лодка М-24 конструкции Д. П. Григоровича - оказался явно неудачным и применялся только для учебных целей. Других реальных результатов проектирования отечественных гидросамолетов пока не было.

"...Приходится констатировать, что при современном состоянии материальной части Воздушные силы Черного моря только в незначительной степени могут выполнить оперативные задания флота. Ветхость самолетов „Савойя С-16 бис" позволяет возлагать на самолеты „Савойя" полеты только с незначительным удалением от берегов. Таким образом, дальняя разведка не обеспечена воздушным наблюдением", - писал в 1926 г. начальник ВМС РККА.

Поэтому еще 5 августа 1925 г. руководство ВВС обратилось к советскому посольству в Берлине с просьбой выяснить, как отнесется "Дорнье металль-баутен" к предложению продать Советскому Союзу двадцать DoJ. Немцы ответили очень оперативно: 19 августа в Москву пришло письмо с конкретными сроками, характеристиками предлагаемых модификаций и ценами при различных условиях поставки. После рассмотрения вопроса в высших инстанциях решили купить два пробных экземпляра и после их испытания принять окончательное решение. 3 сентября Управление ВВС (УВВС) телеграммой уведомило торгпредство в Германии о выделении денег на покупку двух летающих лодок, а 20 октября уже оформили заказ № 211 (он же ДЕ-55).

За прототип выбрали самолеты, изготовленные для Чили. При этом оборудование на них устанавливалось не немецкое, а "сборное": английские пулеметы и компасы, французские турели и фотоаппараты, итальянские радиостанции, немецкие часы и т. п. Главным отличием от прототипа явились моторы Лоррэн-Дитрих 12ЕЬ, трехрядные V-образные водяного охлаждения, мощностью 450 л. с. Выбрали их, вероятно, за дешевизну, а не за высокие характеристики. Эти же двигатели устанавливались на покупавшиеся УВВС во Франции бомбардировщики Фарман F.62 "Голиаф" и отечественные разведчики Р-3. Немцы предлагали моторы "Либерти" или "Игл", но УВВС в конечном итоге настояло на французских двигателях.

Самолеты советского заказа получили на заводе в Марина-ди-Пиза номера 56 и 57. Предприятие выполнило заказ в указанный договором срок - летом 1926 г. Сборку самолетов закончили в июле, а 2 августа машина № 56 совершила свой первый полет. Первоначально предполагалось, что 15-16 августа обе лодки прибудут в СССР. Однако лишь к восемнадцатому числу, после всех необходимых.испытаний, самолеты получили необходимый для перегонки сертификат министерства авиации Италии. После этого вылет неоднократно задерживался из-за дипломатических осложнений и лишь 26 сентября 1926 г. обе летающие лодки прибыли в Севастополь. Машины вели итальянские экипажи (пилоты де Бриганти и Крозио). С самолетами прилетели один из директоров фирмы - Шульте-Фро-лине - и два сотрудника советского торгпредства в Милане, участвовавшие в предварительной приемке лодок в Италии. Окончательная приемка прошла в Севастополе 2 октября. Новые гидропланы вызвали большой интерес у советских специалистов. На испытания прибыли специалисты ЦАГИ во главе с директором Г. А. Озеровым, от Отдела морского опытного самолетостроения приехал П. Д. Самсонов, с завода ГАЗ-5 командировали двух инженеров, а затем к ним присоединился и директор предприятия. В роли командира самолета выступал сам начальник Воздушных сил Черного моря Лавров.

Согласно утвержденным Научно-техническим комитетом (НТК) УВВС требованиям, самолет предполагалось использовать в качестве дальнего разведчика с максимальной скоростью 192 км/ч, посадочной не более 85 км/ч, рабочим потолком 4200 м и запасом горючего на 5,5 ч полета. Вооружение состояло из двух спаренных пулеметов "Льюис" образца 1924 г. с боезапасом 940 патронов, экипаж - четыре человека.

Общая оценка самолета Дорнье "Валь" оказалась весьма высокой. Лавров в своем рапорте начальнику ВВС РККА П. И. Баранову писал: "Самолет сделан весьма тщательно, выполнение металлической лодки несравненно выше, нежели у „Юнкерса". Все ответственные детали доступны уходу и наблюдению. Доступ к моторам хорош, механик в полете находится между ними и имеет возможность даже произвести кое-какой ремонт. В управлении самолет прост и легок и требует лишь настолько внимания, сколько необходимо для управления нормальным тяжелым самолетом. Хорошо виражит".

Одобрительно отозвались о машине все летчики, участвовавшие в полетах, и специалисты заводов и КБ. Отчет об испытаниях полон благожелательных оценок: "...самолет показал отличную маневренность при рулежке и очень сухой и быстрый взлет... Летчиками было отмечено, что при таком ветре самолет легко и быстро становился на редан, сильно выходя из воды носовой частью... Посадка - проста, легко выполнима... Обзор в полете - хороший... В производственном отношении детали самолетов просты, выполнены тщательно и аккуратно".

Несмотря на удачный, в целом, ход испытаний, имелись и проблемы: фактическая скорость составила не более 167,8 км/ч, летчиков серьезно беспокоила вибрация мотоустановки. Представители фирмы "Дорнье" сначала пытались объяснить это износом двигателей, но затем отказались от установки новых моторов со складов ВВС, В конце концов выяснилось, что винты не соответствуют характеристикам двигателей Лоррэн-Дитрих, так как фирма ранее не вела работ по их "привязке" к самолету Дорнье "Валь". Подбор винтов к двигателю LD12Eb затруднялся его непривычно высокими для того времени рабочими оборотами - 1850 об/мин (для сравнения: "Игл" - 1080 об/мин, "Лайон" - 1430 об/мин).

В Севастополе на одну из машин установили французские винты "Левассер", при этом уровень вибрации понизился, а скорость возросла до 180,5 км/ч. С английскими металлическими пропеллерами "Фэйри-Рид" скорость достигла 187 км/ч, а рабочий потолок поднялся до 3435 м. Относительно вибрации немецкие специалисты дали заверения, что ее уровень не опасен для прочного цельнометаллического самолета.

В итоге лодки "условно приняли", выставив фирме ряд условий, основным из которых являлась присылка новых винтов. Рассмотревший результаты испытаний НТК УВВС сделал заключение: "Самолеты „Дорнье-Валь" - машины, обладающие хорошими эксплуатационными, летными и мореходными качествами. Большим преимуществом является возможность ухода за моторами в полете и возможность горизонтального полета с нормальной нагрузкой 1600 клгр. на одном моторе". Воодушевленный начальник ВМС РККА писал начальнику УВВС П. И. Баранову: "...считаю необходимой закупку самолетов „Дорнье-Валь" до полного вооружения одного из гидроотрядов еще в текущем сметном году".

Однако испытания первых двух гидропланов вскрыли и ряд недостатков, которые следовало учесть в дальнейшем. В первую очередь резкой критике подверглась мотоустановка. УВВС заказало двигатели Лоррэн-Дитрих исходя только из их низкой стоимости и невзирая на явные недостатки. "Моторы „Лоррэн-Дитрих" 450 HP (HP - „horse power" - лошадиная сила. - Авт. ), как общеизвестно, ничего особенного не представляют и были приняты на снабжение напрасно", - говорилось в .докладе НТК. Французские двигатели отличались очень большим удельным расходом горючего и масла, низкой надежностью, большими габаритами, сложным уходом, плохой сбалансированностью. Именно последнее в сочетании с чрезмерно жесткими моторамами и приводило к заметной тряске мотоустановок.

Предлагалось заменить двигатели LD12Eb моторами "Либерти", что, при небольшом проигрыше в мощности и снижении веса за счет более высокой экономичности и, соответственно, меньшего запаса горючего, дало бы даже некоторый выигрыш в скорости. "Либерти" уже выпускался отечественными заводами под маркой М-5. Но окончательно выбор остановили на более перспективных немецких двигателях BMWVI, намеченных к лицензионному производству в СССР.

По результатам испытаний фирме предложили внести ряд изменений в конструкцию лодки, ее оборудование и вооружение: для улучшения мореходных качеств приподнять нос на 250 мм, для уменьшения вероятности повреждения днища на мелководье - поставить под ним деревянные брусья, для увеличения зоны обстрела задней турели - сделать ее перекатывающейся с борта на борт (такое конструктивное решение наши приемщики увидели на самолетах, построенных для Аргентины). Кабины нашим летчикам показались слишком тесными для работы зимой. Некоторые претензии относились к количеству и типам приборов.

Оба гидросамолета передали для эксплуатации в 60-ю авиаэскадрилью, базировавшуюся тогда в бухте Нахимова в Севастополе. Перед эскадрильей поставили задачу подготовить как можно больше экипажей, способных летать на новых гидропланах, и одновременно накопить опыт по их эксплуатации.

В декабре из Италии прибыли новые винты, оказавшиеся на деле еще хуже старых. В итоге подбор винтов 27 декабря 1926 г. поручили ЦАГИ.

В феврале 1927 г. Воздушные силы Черного моря получили предписание предоставить один Дорнье "Валь" для участия в экспедиции на Крайнем Севере. Машину подготовили к передаче, но в последний момент Москва изменила решение и на Север отправили самолеты "Савойя-16 бис" и Ю-13.

Тем временем летчики 60-й эскадрильи осваивали новую технику. Уже в октябре 1926 г. закончили подготовку трех летчиков, а к концу года количество обученных экипажей уже значительно превышало наличие самолетов.

Серьезной проблемой оставалась вибрация. Несмотря на уверения специалистов фирмы в ее безвредности, она постоянно приводила к поломкам мотоустановок.

Командир эскадрильи докладывал: "Никакие резиновые, и фибровые подкладки и регулировка моторов механиком фирмы „Лоррэн" удовлетворительных результатов не дали". Известный впоследствии авиаконструктор Р. Л. Бартини, бывший тогда старшим инженером эскадрильи, с помощью самодельных приборов пытался найти резонансные режимы и в конце концов приблизительно определил область критических оборотов.

В апреле 1928 г. на самолете № 57 организовали сравнительные испытания винтов различных типов. Летчик В. В. Волынский опробовал в воздухе девять типов английских, французских, германских и отечественных пропеллеров. Лучшими оказались английские "Фэйри-Рид" с металлическими лопастями, второе и третье места заняли винты, сконструированные в ЦАГИ.

В это же время в Москве уже готовился договор на покупку двадцати летающих лодок, остро необходимых морской авиации. Так, на Черном море имелось только 50% положенных по штату самолетов, причем большинство машин физически и морально устарели.

Технические условия на поставку гидропланов откорректировали с учетом испытаний двух первых самолетов. Черноморцы прислали в Москву целый список предложений, частично вошедших в окончательный документ, утвержденный НТК 9 мая 1927 г. В нем предусмотрели некоторое усиление набора лодки, изменение контуров носовой части с целью обеспечения взлета и посадки при волне высотой до 1,5 м, увеличение площади дюралевой обшивки центроплана. Кормовую часть лодки немного удлинили, изменили очертания вертикального оперения и ввели автоматический швартовочный замок (эти улучшения фирма ввела не только на самолетах, строившихся для СССР, но вообще на всех выпускаемых DoJ). Из-за увеличения массы (до 6770 кг при полной боевой нагрузке) скорость полета, несмотря на значительно большую мощность моторов, почти не увеличивалась и должна была составить 195 км/ч (посадочная 95 км/ч). Модификация получила индекс Do J Bos.

Увеличение веса произошло, в значительной мере, за счет бомбовой нагрузки: если два первых самолета несли четыре бомбы по 82 кг или восемь по 32 кг, то новые должны были брать две бомбы по 250 кг и четыре - по 80 кг. Крупнокалиберные бомбы подвешивались не к фюзеляжу, а к "жабрам". Прицеливание при бомбометании осуществлялось через оптический прицел "Герц".

Некоторый рост веса произошел и из-за увеличения запаса бензина - он по-прежнему рассчитывался на 5,5 ч полета, но расход у более мощных двигателей, естественно, был больше. Для повышения безопасности предусмотрели аварийный слив горючего в воздухе.

Стрелковое вооружение и боезапас к нему не менялись, лишь задняя турель выполнялась теперь перекатывающейся. Все самолеты должны были нести фотоаппарат "Кодак" № 1. В отличие от первых двух машин, радиостанции на которых установили уже после начала эксплуатации, на новых самолетах их решили устанавливать сразу в Италии, выбрав аппараты "Маркони" типа AD-6F.

Планировалось установить моторы типа BMWVI 6,0 мощностью 600 л. с. на усиленных моторамах, с новыми капотами. Для этих 12-цилиндровых V-образных двигателей водяного охлаждения предусматривались специальные деревянные винты (передний - четы-рехлопастный, задний - двухлопастный). Моторы не входили в заказ, переданный "Дорнье", представители ВВС принимали их на заводе BMW и затем отправляли в Италию.

Советская сторона предоставляла фотоаппараты, прицелы, бомбодержатели Дер-3 (под 80,-кг бомбы), бомбосбрасыватели Сбр-7. Все остальное оборудование собирались приобрести в различных европейских странах.

Согласно договору, заключенному 22 апреля 1927 г. "Металлоимпортом" с "Дорнье металльбаутен", каждая летающая лодка (без моторов и поставлявшегося из СССР оборудования) обходилась в 40 500 долларов. Общая сумма заказа исчислялась в 875 150 долларов. В стоимость заказа входили также запчасти, инструмент, расходные материалы и авиаремонтная мастерская.

Самолеты предлагалось сдавать двумя партиями по 10 машин. Первый гидроплан следовало предъявить на техническую приемку в Марина-ди-Пиза в октябре 1927 г., а последние два - в мае 1928 г.

Из Москвы в Берлин срочно отправили образцы различных предметов военного оборудования и их чертежи. Так как факт проектирования в Германии самолетов военного назначения тщательно скрывался, груз перевезли в ящиках с фальшивыми надписями, вся переписка являлась секретной.

Доработку чертежной документации в соответствии с требованиями советской стороны провели достаточно быстро. Единственная задержка была связана с бомбодержателями под 250-кг бомбы, так как наши специалисты забраковали несколько вариантов их конструкции и размещения.

Для надзора за постройкой самолетов в Италию направили комиссию во главе с инженером Вейцером. Изготовление первой партии лодок начали во второй половине 1927 г., однако из-за ряда причин график постройки выдержать не удалось. В октябре сборка первой машины уже отставала на три недели, а контрольные испытания гидросамолетов первой партии начались лишь весной 1928 г. Вместе с итальянскими летчиками в воздух поднимался командир 60-й эскадрильи Ромашкин, выполнявший функции второго пилота. К 10 апреля CMASA предъявила к приемке все десять самолетов, но шесть из них - без винтов, которые не успели поступить из Германии. Вейцер докладывал в Москву: "Впечатление от летных данных отвратительное*. Причиной этого в основном являлось перетяжеление самолетов и неудовлетворительная работа моторов. Имелось много других недостатков: только на одном гидроплане № 95 наши приемщики выявили около пятидесяти различных дефектов. Однако фирма достаточно оперативно устранила наиболее существенные из них и 19 апреля самолет № 95 отправили в Советский Союз. В мае по воздуху перегнали № 93, а четыре гидроплана увез в ящиках пароход "Томский".

К 3 июня из Италии отправили девять из десяти лодок первой партии. Первые машины этой партии инженер 60-й эскадрильи Р. Л. Бартини принял 19 июня, а к 7 августа в составе Воздушных сил Черного моря числились 11 самолетов Дорнье "Валь" (в СССР они обычно обозначались аббревиатурой ДВ): пять в строю, три в резерве и три еще не оконченные сборкой. 28 сентября завод отгрузил последнюю машину второй партии, № 135.

Дополнительная задержка готовности самолетов произошла из-за того, что при разгрузке в Одессе утопили ящики с плоскостями от трех лодок (№ 127, 130, 131). Новые на замену поступили лишь в мае 1929 г.

В конечном итоге все самолеты собрали по одним и тем же чертежам, хотя существовал замысел на двух лодках поставить не девять, а двенадцать бензобаков и использовать их как танкеры для дозаправки самолетов на передовых базах.

В ноябре 1927 г. УВВС приняло решение передать Балтийскому флоту четыре поплавковых самолета ЮГ-1, заменив их на Черном море гидропланами Дорнье "Валь" второй партии. В январе следующего года состав отправляемой группы изменили: три ЮГ-1 и два ДВ с моторами "Лоррэн-Дитрих". Перегонка планировалась на апрель. Средства на нее выделял Осоавиахим, как на агитперелет. Экипажи были смешанные: одни с Черного моря, другие - с Балтики, но прошедшие обучение в 60-й эскадрилье. Перелет состоялся 20 - 24 мая 1928 г., но улетел только один ДВ; второй находился в ремонте, после окончания которого машину использовали для испытаний самого современного тогда немецкого бомбового прицела фирмы "Герц-Бойков" типа BL 200. В результате гидроплан перевели на Балтику только в августе.

К январю 1929 г. черноморские летчики настолько освоили новую технику, что провели полные испытания нескольких лодок, показавших максимальную скорость 197 км/ч, что даже несколько превышало требования технического задания (195 км/ч).

Однако ряд требований технического задания выполнить не удалось - потолок оказался ниже заявленного, а посадочная скорость (106-116 км/ч) - выше. Не обеспечивалась жестко оговоренная в договоре взаимозаменяемость крупных узлов. В связи с этим после долгой тяжбы "Дорнье металльбаутен" согласилась выплатить советской стороне неустойку, на которую закупили дополнительно запасные части.

Из 20 ДВ второго заказа на Черном море оставили 19, а один самолет наркомат обороны уступил акционерному обществу "Комсеверопуть" (рассказ об этой машине впереди). Окончательно сборку летающих лодок завершили только в сентябре 1929 г., полностью укомплектовав ими кроме 60-й эскадрильи новую 63-ю, созданную на базе 53-го авиаотряда. Обе эскадрильи базировались в бухте Голландия в Севастополе, в каждую входило по восемь машин. Один самолет числился за УВС Черного моря и использовался как штабной и транспортный, остальные лодки эксплуатировались как дальние разведчики и бомбардировщики.

Официальная максимальная нагрузка в 2600 кг оказалась для самолетов Дорнье "Валь" не пределом - имелась возможность увеличить ее до 3000 кг (очень неплохо для конца 1920-х годов), однако при этом удлинялся до двух километров взлет, несколько ухудшались и мореходные качества. В целом же и летный, и наземный состав был вполне удовлетворен новыми самолетами. Надежные, мореходные, вместительные лодки Дорнье по всем показателям превосходили старые Ю-20 и "Савойя С-16 бис". Радиус действия ДВ в варианте разведчика (без бомб) охватывал все Черное море и наконец позволял флоту контролировать действия потенциальных противников. В декабре 1930 г. П. И. Баранов писал: "Морская авиация по ее вооружению и боевой подготовке стоит ниже авиации сухопутной... Необходимо считать, что только эскадрильи дальней разведки имеют современное вооружение (самолеты Дорнье-Валь)".

В процессе эксплуатации выявился и ряд недостатков. Большое беспокойство доставляла малая прочность винтов, особенно задних, ресурс которых не превышал 18-38 летных часов. С июля по октябрь 1928 г. черноморцам пришлось заменить девять пропеллеров и, оценив справедливость претензий, фирма "Дорнье" бесплатно предоставила 20 новых винтов с усиленными втулками. Имелись и другие дефекты: из-за слишком малого диаметра роликов перетирались тросы привода рулей поворота, ломались ветрянки динамо-машин, лопались трубопроводы пневмосистемы. Неудачным оказалось место установки радиостанции, стопоры стрелковых турелей - недостаточно прочными. На жаберные бомбодержатели бомбы подвешивались с большим трудом, а при волнении подвеска оказывалась вообще невозможной. Бомбосбрасыватели Сбр-7 для залпового сброса бомб требовали чрезмерно больших усилий от летчиков. Но все эти недостатки не носили решающего характера и были вполне устранимы.

На Балтийском флоте ДВ включили в состав 66-го авиаотряда, располагавшегося в Ленинграде в Гребном порту. Балтийцы в целом положительно оценили германские летающие лодки: "Самолеты дальние разведчики типа Дорнье-Валь по своим летным качествам, грузоподъемности и вооружению вполне отвечают своему назначению, хотя и уступают в некотором отношении иностранным самолетам того же типа, обладающим большей горизонтальной скоростью и потолком, но имеющим значительно меньшую нормальную продолжительность полета".

Временами ДВ демонстрировали просто удивительную надежность. В октябре 1929 г. на маневрах флота самолет № 57 порывом штормового ветра сбросило с высоты около 150 м и ударило о воду в Финском заливе. Однако летчикам Конкину и Острецову удалось запустить моторы и благополучно довести машину до берега. Расследовавшая происшествие комиссия отдельным пунктом записала в своем докладе: "Комиссия считает, что самолеты „Дорнье-Валь" для эксплуатации их в качестве дальних разведчиков в условиях Балтийского моря - вполне пригодны".

Однако самолеты, изготовленные в 1926 г. и интенсивно использовавшиеся, к концу 1930 г. уже имели значительный износ и не столько летали, сколько находились в ремонтных мастерских. Та же машина № 57 за 1929 г. четырежды попадала в аварии (в основном из-за поломок двигателей). В итоге с 1931 г. ДВ применялись только для вспомогательных целей. В том же году балтийские лодки вернулись на Черное море.

В целом ДВ к середине 1930-х годов уже начал устаревать. Как морской бомбардировщик его заменял поплавковый ТБ-1П, оснащенный подвесками для торпед и мин, а также бомб значительно большего веса, чем 250-кг у Дорнье "Валь". В качестве же разведчиков на сравнительно небольших акваториях Балтийского и Черного морей предлагалось использовать более дешевые одномоторные самолеты, дальность полета которых существенно выросла.

В результате интерес к дальнейшей закупке ДВ резко снизился. В июле 1930 г. УВВС отказалось от предложения о поставке самолетов Дорнье "Валь" испанского производства, причем на треть дешевле, чем итальянского. Отвергли и предложения "Дорнье металльбаутен" поставить более крупный гидросамолет "Суперваль" в четырехмоторном (с двигателями Бристоль "Юпитер" VI или Нэпир "Лайон") или двухмоторном (с Роллс-Ройс "Кондор") вариантах. В плане закупок на 1929/30 финансовый год значился один ДВ с более мощными моторами BMWVI 7,3, предназначавшийся для замены машины, переданной "Комсеверопути". Но вместо машины Дорнье "Валь" по настоянию П. И. Баранова УВВС приобрело образец итальянского гидросамолета "Савойя С-62 бис" - одномоторного биплана смешанной конструкции. "Савойя" мало уступала лодке Дорнье в дальности, превосходила в скорости и потолке и, проигрывая в надежности и мореходности, имела существенно меньшую стоимость. Одновременно советские представители пытались купить лодки фирмы "Мартин", но Госдепартамент США запретил эту сделку. А самое главное, УВВС рассчитывало на серийное производство в ближайшее время отечественных гидросамолетов.

Пока шли переговоры о покупке "Савой" и их лицензионном производстве в СССР, началась модернизация остающихся на вооружении ДВ. С 1930 г. на эти машины устанавливались отечественные радиостанции 13-С. В конце того же года завод № 45 в Севастополе модернизировал вооружение одной из лодок: вместо старых турелей поставили отечественные Тур-5 (переднюю и Тур-6 (заднюю), каждая под спаренный пулемет ДА, фюзеляжные бомбодержатели Дер-3 бис и Дер-4 заменили на четыре Дер-6 бис, каждый из которых позволял подвешивать по две бомбы от 24 до 82 кг. Жаберные бомбодержатели немецкой конструкции уступили место более совершенным отечественным Дер-13, а бомбосбрасыватель Сбр-7 заменили на Сбр-9.

После испытаний этой машины филиалом НИИ ВВС завод № 45 получил указание провести аналогичную модернизацию всех ДВ из строеных частей. Эта работа, начавшись в феврале 1931 г., завершилась в следующем году.

Весной 1932 г. из Италии прибыли первые серийные "Савойя С-62 бис", с сентября копию этой лодки начал выпускать таганрогский завод № 31 под названием МБР-4. Эти машины сначала поступили на вооружение эскадрилий и отрядов ближней разведки, а затем и других частей.

В мае 1933 г. прошла реорганизация гидроавиации ВВС Черноморского флота. Номера эскадрилий изменились: 60-я стала 123-й тяжелой, а 63-я - 124-й тяжелой. В 123-й эскадрилье осталось семь самолетов Дорнье "Валь", а в 124-й - шесть, при штате 12. Поскольку поступления новых ДВ не предвиделось, все машины этого типа сосредоточили в 123-й эскадрилье, а 124-ю перевооружили на "Савойи". К январю 1934 г. итальянские гидросамолеты начали поступать и в 123-ю эскадрилью. Вскоре на флот начали передавать и поплавковые ТБ-1П, а в 1935 г. таганрогский завод уже развернул массовое производство гидросамолетов отечественной конструкции МБР-2, быстро вытеснивших и ДВ, и МБР-4. К 1937 г. ни одной машины Дорнье "Валь" в строю советской военной авиации уже не осталось.

Первой собственное производство летающих лодок Дорнье попыталась наладить Япония. В 1924 г. фирма "Кавасаки кокуки когио" приобрела лицензию на изготовление самолетов Дорнье "Валь" гражданского варианта и, в качестве образца, самолет заводской № 32, построенный в Марина-ди-Пиза. Немного позднее японцы приобрели еще одну машину, заводской № 59, в виде комплекта узлов. Самостоятельно на заводе "Кавасаки" в Кобэ удалось выпустить только два гидроплана, заказанных авиакомпанией "Нихон коку юсо кайся". От других пассажирских модификаций японские лодки внешне отличались переносом пилотской кабины вперед, а пассажирского салона - назад, так что он располагался между кабиной и стойками центроплана. В конце 1920-х - начале 1930-х годов эти самолеты обслуживали линию на Шанхай.

Совершенно иные цели преследовали Нидерланды, которым летающие лодки Дорнье требовались для военных операций в Ост-Индии. Так как купленных в 1926 г. пяти гидросамолетов было явно недостаточно, а предполагаемые новые закупки за рубежом вызывали недовольство в стране, выход нашли в организации лицензионного производства. Для постройки лодок Дорнье создали специальную фирму "Авиоланда маатшаппии воор влиегтуигбоув", ставшую первым в стране предприятием, освоившим технологию цельнометаллического самолетостроения.

Для производства был выбран проект с моторами Лоррэн-Дитрих 12ЕЬ. С целью освоения процесса сборки в Италии купили три самолета в разобранном виде без моторов. Первый из них, получивший индекс D6, поднялся в воздух в ноябре 1927 г. К началу 1929 г. полностью изготовили уже девять самолетов, через год - еще восемь. В 1930 г. завод начал производство усовершенствованной модели, названной "тип F", с моторами Лоррэн "Курлис" мощностью 660 л. с. Всего с 1928 по 1932 г. "Авиоланда" изготовила 41 самолет Дорнье "Валь", включая три собранных из итальянских узлов и шесть "типа F".

Первые 14 лодок голландской постройки доставили в Ост-Индию морем, а три следующих, D21, D22, D23 отправились по воздуху. Группу вел лейтенант В. Тетенбург. 3 апреля самолеты покинули базу Де Мок. Маршрут протяженностью около 15 600 км пролегал через Бордо, Марсель, Неаполь, Афины, Александретту, Сирию, Багдад, Карачи, Бомбей, Тринкомали и завершался в Сабанте, куда D21 и D23 прибыли 15 мая. Лодка D22 разбилась в Ираке, ударившись при взлете о подвесной мост через реку Тигр. По мере сдачи ВВС в Голландскую Ост-Индию перебазировались все машины Дорнье "Валь".

Основной базой гидросамолетов являлся Морокрембанган, а для действий в отдаленных районах архипелага использовалась плавбаза "Кастор", замененная впоследствии более современным кораблем "Поолстер". Основной задачей летающих лодок являлась дальняя разведка. Группами по три самолета, они обеспечивали слежение за передвижением флотов других стран, летая к берегам Бирмы и Филиппин. На учениях отрабатывалось нанесение бомбовых ударов по сухопутным и морским целям. Однажды голландские летчики совершили и боевой вылет, когда в январе 1933 г. произошло восстание на крейсере "Де Зевен Провинсиен", находившемся у берегов Суматры. 10 февраля гидросамолет Дорнье "Валь" атаковал корабль в проливе Зунда. Попавшей в мостик крейсера бомбой было убито девятнадцать, тяжело ранено одиннадцать (из них четверо позднее умерли) и легко ранено семь человек.

С 1938 г. летающие лодки Дорнье "Валь" начали заменяться в Ост-Индии трехмоторными гидропланами Do24K, также строившимися фирмой "Авиоланда" по лицензии Дорнье. Тем не менее DoJ оставались к началу второй мировой войны в составе ВВС и приняли в ней участие.

Следующей страной, купившей лицензию на самолет Дорнье "Валь", стала Испания. Летающие лодки там строила фирма "Конструксьонес аэронаутикас сосьета анонима" на заводе в Кадисе. Первый самолет изготовили в 1928 г., а всего выпустили 19 машин, включая три пассажирские по типу Do.I II. Военные гидропланы оснащались двигателями Элизальде А.5, являвшимися лицензионным вариантом французского мотора Лоррэн-Дитрих 12ЕЬ (450 л. с). Испанские машины также имели, подобно поставлявшимся в СССР, удлиненную хвостовую часть с автоматическим швартовочным замком и измененное вертикальное оперение. Бомбодержатели крепились к фюзеляжу съемными фермами. Самолеты, собранные в Кадисе, предназначались Испании.

Эти машины получили группа 10 в Мелилье и группа 6 в Лос-Алькасаресе, где они частично сменили более старые итальянского производства. В 1934 г. уже упоминавшийся Рамон Франко осуществил групповой перелет 13 гидропланов из Лос-Алькасареса в Мелилью.

К началу гражданской войны (июль 1936 г.) в строю испанской авиации имелось 15 лодок DoJ. На стороне республиканского правительства осталось пять боевых машин и два пассажирских. гидросамолета компании LAPE. Из-за значительного износа моторов эти гидропланы мало применялись в боевых операциях, хотя в начале войны привлекались к патрулированию побережья и разведке в Средиземном море, а также использовались как ночные бомбардировщики.

На стороне франкистов оказались десять гидросамолетов, в их числе по крайней мере одна машина итальянской постройки. DoJ переоборудовали под более мощные итальянские двигатели Изотта-Фраскини "Ассо" и свели в группу 1-G-70. С октября 1936 г. лодки Дорнье участвовали в блокаде республиканских портов в Кантабрийском заливе, действуя, в большинстве случаев как дальние разведчики без бомбовой нагрузки. Использовали их и для переброски войск и грузов из Марокко в Испанию. В ноябре группу перевели из Кадиса частично в Алькудию, а частично на о. Майорка. В авиации Франко самолеты Дорнье "Валь" прослужили до конца гражданской войны.

В послевоенный период в строй вошли отремонтированные и модернизированные машины из ВВС Испанской республики. В 1940 г. в Гран-Канариа (Канарские острова) базировалась 54-я эскадрилья, имевшая в своем составе 14 самолетов Do J. По крайней мере одна лодка числилась в 1942 г. в списках 51-й эскадрильи в Мелилье. Известно, что последний Дорнье "Валь" списали в Испании 25 сентября 1950 г., что стало рекордом продолжительности службы летающих лодок семейства Do J.

Имеются сведения и о строительстве гидросамолетов Дорнье "Валь" в Советском Союзе. Впервые сборка летающих лодок Дорнье из частей, поставляемых из-за границы, была предложена еще в 1,925 г. украинскому предприятию "Укрвоздухпуть", которое, создавая сеть своих линий, тесно сотрудничало с фирмой "Дорнье металльбаутен", поставлявшей ему свои самолеты "Комет". Предполагалось собирать гражданские лодки с моторами "Игл" для использования на пассажирских линиях в Причерноморье, в частности, на трассе Одесса - Стамбул. Однако согласия Москвы на создание подобного предприятия по каким-то причинам получено не было.

Вместе со второй партией летающих лодок в СССР доставили хорошо оснащенную авиаремонтную мастерскую, специально предназначенную для работ с самолетами этого типа. Из Германии привезли станки, инструмент, различные заготовки и полуфабрикаты. Впоследствии оборудование мастерской существенно дополнили, изготовили стапеля для сборки лодок и разместили все это хозяйство на авиаремонтном заводе № 45 в Севастополе, занимавшемся ремонтом и переоборудованием морских самолетов. Через некоторое время на предприятии начали сборку крупных узлов из деталей, изготовленных в СССР; часть заказов передавалась на другие заводы.

При попытке перепрофилирования завода № 45 в самолетостроительный, ему, как имеющему опыт работы с цельнометаллическими конструкциями,, выдали заказ на постройку летающих лодок МТБ-1, спроектированных в ЦА-ГИ под руководством А. Н. Туполева. Однако уже в мае 1932 г. Глававиапром, исходя из производственных возможностей завода, направил в УВВС письмо, в котором говорилось: "Заданная заводу № 45... машина МТБ-1 заводом в производстве не освоена и, кроме того, не обеспечена производственными площадями... Спецсектор ГУ-АП (Главное управление авиационной промышленности. - Авт.) просит изменить в/заявку, заменив МТБ-1 машиной ДВ в количестве 30 шт."

Следов получения лицензии на постройку летающих лодок Дорнье в наших архивах пока не обнаружено. Документы ВВС говорят о том, что в 1932-1933 гг. авиация Черноморского флота получила с завода № 45 несколько самолетов ДВ. Но уверенно говорить о том, что это вновь построенные машины, а не прошедшие капитальный ремонт или модернизацию (начатую как раз в 1931 г.), пока нельзя. К приводящейся в большинстве источников информации об изготовлении в СССР шести гидросамолетов Дорнье "Валь" с моторами М-17Б (лицензионной копией двигателя BMW VIE 6,0) следует относиться с определенной долей осторожности.

Цельнометаллическая конструкция позволяла эксплуатировать гидросамолет как в жарких и влажных тропиках Ост-Индии, так и в суровом климате Крайнего Севера.

Первым оценил такую возможность выдающийся норвежский полярный исследователь Руал Амундсен. Решив достигнуть Северного полюса по воздуху, он остановил свой выбор именно на летающей лодке Дорнье. В Италии на деньги американца Л. Элсуорта заказали два гидроплана с моторами Роллс-Ройс "Игл" - обычные серийные машины военного варианта, но без вооружения, с заводскими номерами 36 и 37. В Норвегии их зарегистрировали соответственно как N-24 и N-25. Самолеты в разобранном виде привезли в бухту Кингсбей на Шпицбергене. Монтаж велся под наблюдением директора фирмы "Дорнье" Шульте-Фролинде.

Каждый самолет имел экипаж из трех человек, емкость бензобаков составляла 3000 л. Кроме того, в нагрузку входили 180 л масла и около 500 кг различных запасов и полярного снаряжения - продукты, надувная лодка, лыжи, оружие и боеприпасы, приборы для научных исследований и многое другое.

21 мая 1925 г. оба DoJ вылетели на Север. Машины пилотировали летчики Л. Дитрихсон и X. Рисер-Ларсен; в экспедиции участвовали Р. Амундсен, Л. Элсуорт, бортмеханики О. Омдаль и К. Фохт. Но до полюса самолеты не долетели. Из-за технических неполадок им пришлось совершить посадку у 88° северной широты, при этом N-24 получил повреждения. Пробыв несколько недель в ледяном плену, N-25 вернулся на Шпицберген.

Этому самолету довелось прожить долгую и полную приключений жизнь. В 1927 г. его приобрел ирландец Кар-тни, и самолет зачислили в британский авиационный регистр как G-EBQO. В августе 1928 г. Картни попытался совершить перелет через Атлантический океан. Но на участке маршрута между Азорскими островами и Ньюфаундлендом загорелся мотор и пришлось садиться на воду. Экипаж подобрал подошедший пароход, а другое судно доставило в Италию и гидросамолет.

После ремонта он (уже с новыми моторами BMW VI) попал в учебный центр в Листе (Германия), готовивший будущих пилотов военной авиации. На этом самолете они осваивали технику дальних перелетов. В августе 1930 г. Вольфганг фон Гронау совершил на этой машине, имевшей бортовой код D-1422, перелет через Исландию и Гренландию в Нью-Йорк. Для этого DoJ оборудовали дополнительными баками, доведя взлетный вес до 7000 кг. D-1422 вернулся в Лист на борту парохода "Гамбург" и еще около года использовался как учебный.

Две итальянские лодки участвовали в поисках экипажа дирижабля У. Нобиле, потерпевшего аварию в Арктике. Эти машины интересны тем, что на них впервые пилотскую кабину выполнили закрытой.

Активное участие приняли гидропланы Дорнье в освоении Крайнего Севера нашей страны. Первый ДВ появился там в 1928 г,, когда акционерное общество "Добролет" купило в Италии машину, получившую название "Моссовет" и предназначавшуюся для полетов на линию Иркутск - Якутск. В Иркутск летающая лодка прибыла 29 июня. Командовал экипажем "Моссовета" летчик Демченко. Летом ДВ летал с воды, зимой - со льда реки. Благодаря плоскому днищу (несколько ухудшавшему мореходность) имелась возможность работать на мелководье и летать зимой без лыж. Разумеется, на всех машинах, предназначенных для эксплуатации на севере, днище специально усиливалось. За зиму 1928-1929 гг. "Моссовет" перевез 135 пассажиров, 2500 кг почты, налетал 107 260 км.

В 1928 г. у CMASA приобрели еще один самолет, названный "Советский Север". Так же, как и "Моссовет", он в целом соответствовал стандартам военного заказа, имел те же моторы BMW VI, но не нес вооружения. На этой машине экспедиция под руководством Г. Д. Красинского пыталась осуществить перелет Владивосток - Ленинград по трассе Северного морского пути. 16 июля "Советский Север" с экипажем из пяти человек (командир самолета В. В. Волынский) вылетел из Владивостока. Однако на промежуточной посадке в Колючинской губе 22 августа лодка попала в шторм. Высокие волны повредили мотоустановку. Из 14 000 км запланированной трассы удалось преодолеть только 6000 км. Экипаж гидроплана вернулся во Владивосток на борту парохода "Ставрополь".

В мае 1929 г. акционерное общество "Комсеверопуть", занимавшееся экспортом леса из северных районов Сибири, заинтересовалось возможностью использования самолета для ледовой разведки, обеспечивающей поиск оптимальных путей продвижения караванов судов. В связи с этим правление общества попросило ВВС уступить один из ДВ, причем его просьбу поддержал писатель А. М. Горький. Нарком обороны К. Е. Ворошилов выделил одну из лодок с Черного моря. Машину назвали "Комсеверопуть", и экипаж Б. Г. Чухновского, перегнав самолет из Севастополя к Новой Земле, начал разведку в Карском море. Гидроплан помогал ледоколу "Красин", проводившему суда группами к Обской губе.

В феврале следующего года руководство "Комсеверопути" заказало в Италии еще две машины с моторами BMW VI. С военного варианта самолета убрали турели, пилоны бомбодержателей, зашили люк задней стрелковой точки, усилили набор и утолщили обшивку в задней части лодки. Круглый люк в носовом отсеке оставили, но снабдили его козырьком для защиты от ветра и съемной крышкой. Предусмотрели аварийный слив горючего в воздухе и установку радиопеленгатора. Радиостанция теперь питалась не от ветрянки, а от привода компрессора. Заказ был выполнен заводом в Финале-Марина, машины получили номера 142 и 143. Приемкой самолетов в Италии занимались будущие командиры экипажей И. К. Иванов и А. Д. Алексеев (последний до этого был штурманом у Б. Г. Чухновского). Первая машина, получившая название "Комсеверопуть-2", вылетела из Пизы, 29 июля 1930 г. До Севастополя его вел итальянский экипаж. В августе прилетела и вторая машина. Из Севастополя уже советские пилоты повели ДВ по маршруту Севастополь - Таганрог - Самара - Архангельск - о. Колгуев.

Тем временем первая лодка (теперь она именовалась "Комсеверопуть-1") участвовала в фотосъемке Ангарстроя, обследовала район падения Тунгусского метеорита, а в августе прибыла на Новую Землю. С помощью трех ледовых разведчиков за навигацию 1930 г. удалось провести через Карское море 46 судов. Б. Г. Чухновский тогда писал: "Два вновь построенных (самолета. - Авт.) на опыте полетов 29 года с новейшими усовершенствованиями являются лучшими самолетами для работы в Арктике не только у нас, но и за границей".

До конца 1932 г. три летающие лодки ("Моссовет" в это время уже не эксплуатировался) "Комсеверопути" оставались единственными самолетами Дорнье "Валь" в советской гражданской авиации. С 1933 г. началось широкомасштабное формирование отечественной полярной авиации и летающие лодки Дорнье сыграли не последнюю роль в этом процессе. Гражданский воздушный флот пополнялся машинами, приобретенными за границей или переданными из ВВС.

Число гидросамолетов ДВ в полярной авиации постоянно росло. Они вели ледовую разведку, доставляли людей и грузы на отдаленные зимовки, использовались при проведении научных исследований в Арктике.

В экстремальных условиях севера самолет Дорнье "Валь" не раз продемонстрировал удивительную прочность и надежность. Так, в октябре 1933 г. пилот Рябенко, израсходовав горючее, сел в заливе Гыдаямо. Машина вмерзла в лед, который вырубили и вытащили самолет на берег. Там гидроплан пролетал до августа 1934 г., когда лед наконец вскрылся. Лодку спустили на воду, и она своим ходом прибыла на факторию Гыдаямо. После заправки ДВ взлетел и вернулся на базу. А летом 1940 г. М. Н. Каминский совершил вынужденную посадку на своей лодке прямо в тундре, не дотянув до воды. После небольшого ремонта летчику удалось поднять машину в воздух, разогнав ее по смазанному маслом деревянному помосту.

Кроме упомянутых ранее, самолет Дорнье "Валь" в разное время пилотировали такие известные летчики, как И. В. Доронин, М. И. Козлов, И. П. Мазурук, В. С. Молоков и другие. В. С. Молоков в 1936 г. совершил перелет протяженностью 26 000 км по маршруту Красноярск - Усть-Кут - Якутск - Нагаево - Петропавловск-Камчатский - Командорские острова - Анадырь - о. Врангеля - бухта Роджерса - о. Вайгач, а затем через Архангельск прибыл в Москву.

До самого начала Великой Отечественной войны гидросамолеты Дорнье "Валь" оставались важной составной частью полярной авиации.

Когда в сентябре 1939 г. началась вторая мировая война, DoJ продолжали состоять на вооружении ВВС Голландской Ост-Индии. Нидерланды придерживались нейтралитета, но патрулирование территориальных вод и воздушного пространства как метрополии, так и колоний усилилось. Из гидросамолетов Дорнье "Валь" сформировали две авиагруппы (GVT) по три машины в каждой. Их разместили в Пулу-Самбу и на о. Амбон. Остальные самолеты оставались в Морокрембангане. К этому времени все гидропланы итальянской постройки были уже списаны, в строю остались только машины, изготовленные "Авиоландой", да и то не все - сказывались аварии и малая обеспеченность запасными моторами.

К моменту начала войны на Тихом океане в декабре 1941 г. в строевых эскадрильях самолеты Do J заменили на Do24K, строившимися по лицензии "Авиоландой" и американскими "Каталинами". Но десять Do J еще продолжали использоваться как транспортные и учебные. Все они находились в Морокрембангане. Один Дорнье "Валь", предположительно D41, был сбит японским истребителем 3 февраля 1942 г., другой, D42, сожжен 2 марта при авианалете. Судьба остальных самолетов неизвестна - то ли их уничтожили при отступлении сами голландцы, то ли захватили японцы, но не использовали из-за явной устарелости и отсутствия запчастей. Во всяком случае, среди остатков ВВС Голландской Ост-Индии, эвакуированных весной 1942 г. в Австралию, ни одной машины Do J не числилось.

Приняли участие в войне и гидропланы Дорнье "Валь" югославской морской авиации. Первую машину такого типа Югославия приобрела в июне 1927 г. От гидросамолетов, изготовленных по заказу СССР, ее отличало только вооружение - две турели "Виккерс" со спаренными пулеметами калибра 7,69 мм с боезапасом 3000 патронов. Поскольку предполагалось использовать самолет в первую очередь как бомбардировщик, то предусматривалась подвеска четырех 250-кг бомб. Этот самолет служил как командирский в 20-й гидроэскадрилье 2-й авиагруппы и получил бортовой номер "200".

В 1931 г. в Италии купили еще шесть гидропланов Do J типа MF.5 в военном варианте с французскими моторами Гном-Рон ":Опитер" (лицензия фирмы "Бристоль"), мощностью по 480 л. с. Вооружение установили аналогичное первой машине, но бомбодержатели крепились к фюзеляжу на съемных фермах, а не на пилонах. Парк югославской гидроавиации пополнился в 1935 г. самолетом с моторами BMWVI и в 1936 г., когда через посредничество Швейцарии приобрели три лодки немецкой постройки типа Do 15, но с вооружением югославского образца и французскими двигателями Испано-Сюиза Hsl2Ydrs (860 л. с).

Самолеты Дорнье "Валь" эксплуатировались как бомбардировщики, морские разведчики, транспортные и учебные. В военных мастерских впоследствии по крайней мере одну лодку (с бортовым номером "259") переоснастили английскими двигателями Роллс-Ройс "Кестрел".

После начала войны Италии с Грецией гидросамолеты осуществляли патрулирование Адриатического моря в приграничных районах. В качестве передовой базы при этом использовалось специально оборудованное судно "Змай".

К моменту нападения Италии и Германии на Югославию в апреле 1941 г. в строю находились все 11 машин. Четыре входили в 26-ю эскадрилью 3-й гидрогруппы на о. Крапанье и семь - в 21-ю эскадрилью 2-й группы в Гжановаце.

В первый же день войны итальянские ВВС подвергли бомбовому удару самолеты 21-й эскадрильи, находившиеся в этот момент в Доброте (Которский залив) и повредили часть машин. 9 апреля итальянские истребители CR.42, атаковав базу 26-й эскадрильи на Крапанье, вывели из строя большую часть летающих лодок. Два самолета 10-11 апреля сумели подняться з воздух и перелететь в Кумбор. С остальных сняли пулеметы, использовав их для противовоздушной обороны базы.

Шесть югославских гидросамолетов типа Дорнье, так и не сделавших ни одного боевого вылета, захватили наступавшие итальянские войска. У новых хозяев интереса они не вызвали и пошли на слом.

После начала Великой Отечественной войны из состава гражданского воздушного флота стали выделять авиагруппы, придаваемые фронтам и флотам для вспомогательных целей, в основном для перевозки личного состава и грузов. Одна такая группа, 2-я особая, 1 августа была сформирована на Северном флоте под командованием полковника И. П. Мазурука. Материальную часть она получила, в основном, из полярной авиации. В группе сначала имелись два самолета Дорнье "Валь", з сентябре (по воспоминаниям служившего там В. Я. Андреева) их число увеличилось до четырех. Командирами экипажей являлись летчики Попов, Михельсон, Стрельцов и Сурнин. Самолеты вооружили двумя пулеметами ШКАС - один на передней турели, другой на задней.

Машины Дорнье "Валь" вели ледовую разведку, перевозили грузы, осуществляли противолодочное патрулирование (с бомбовой нагрузкой). Осенью 1941 г. три ДВ (пилотов Попова, Михельсона и Сурнина) базировались в губе Белушьей. Самолет Сурнина не вернулся с боевого патрулирования, а машина Михельсона разбилась, при этом погиб весь экипаж. По всей видимости, лодки Дорнье эксплуатировались на Северном флоте до конца 1941 г.

На Тихоокеанском флоте в ноябре 1941 г. сформировали 132-ю смешанную эскадрилью. В нее вошли четыре самолета Дорнье "Валь" из полярной авиации, три разведчика МБР-2 из авиации погранвойск НКВД и три бомбардировщика СБ, переданных из ВВС Тихоокеанского флота.

Так завершилась почти четвертьвековая служба летающих лодок Дорнье "Валь".

Конструкция.

Летающая лодка представляла собой подкосный моноплан с "штуммелями", или, как их называли в нашей стране, жабрами боковой остойчивости. Двигатели устанавливались на крыле тандемом. Компоновка силовой установки позволяла легко менять двигатель на любой другой - нужной мощности. Первоначально силовая установка комплектовалась двухлопастными деревянными винтами постоянного шага, но применялись и металлические.

Корпус лодки низкий, широкий, двухреданный - с поперечным ступенчатым передним и острым задним. Днище - слабокилеватое. Весь корпус разделялся водонепроницаемыми переборками на отсеки. Герметичность клепаной обшивки достигалась уплотнением швов хлопчатобумажными лентами с магнезитовой пропиткой. Конструкция самой лодки цельнодюралюминиевая с наружными усиливающими стрингерами Л-образного профиля по днищу, палубе, "жабрам" и бортам.

В военном варианте предусматривались две стрелковые точки: носовая и кормовая. В пассажирском - пассажирская кабина в носовой части лодки.

Крыло прямоугольное в плане. Каркас крыла и оперения, а также подкосы делались из дюралюминия, обшивка - из полотна.

Основой силового набора крыла служили два стальных лонжерона. Они соединялись между собой распорными фермами из гнутых профилей. Жесткость силового набора повышалась за счет системы внутренних расчалок. Крыло соединялось с корпусом дюралюминиевыми подкосами.

Хвостовое оперение - однокилевое, двухлонжеронное. Стабилизатор прямоугольной формы в плане, усиливался снизу дюралюминиевыми подкосами.

Для выхода гидросамолета из воды на берег использовалось специальное шасси (с деревянными колесами, собранными из толстых досок), надевавшееся на полуоси а конических гнездах "жабр".

Кабина пилотоа открытая; система управления - сдвоенная. Большая продолжительность полета (более 5 часов) требовала наличия в экипаже второго летчика, который мог при необходимости подменять командира. Бортмеханик имел доступ к силовой установке для устранения мелких неисправностей.

На самолетах, которые поступали в СССР, монтироаалось бомбардировочное оборудование (бомбодержатели "Дер-3", "Дер-4" или "Дер-13", бомбосбрасыватели "Сбр-7", прицелы), фотоаппараты "Кодак/1" и радиостанции "Маркони" AD-6F. Примитивные "Сбр-7" постепенно уступили место более совершенным "Сбр-9". Максимальная бомбовая нагрузка составляла 800 кг.

Первые партии самолетов имели стрелковое вооружение, состоящее из даух спаренных пулеметов "Льюис" образца 1924 года с боекомплектом 940 патронов на каждый, но уже в ходе эксплуатации на всех лодках были установлены отечественные турели "Тур-5" и "Тур-6" под спаренные пулеметы "ДА". На Do.J, применявшихся в годы Великой Отечественной войны, стояли пулеметы ШКАС.




 ЛТХ:
Модификация   Do.J
Размах крыла, м   22.50
Длина, м   16.20
Высота, м   4.70
Площадь крыла, м2   96.00
Масса, кг
  пустого самолета   3630
  максимальная взлетная   5700
Тип двигателя   2 ПД 2 x Rolls-Royce Eagle IX
Мощность, л.с.   2 х 360
Максимальная скорость, км/ч   185
Крейсерская скорость, км/ч   160
Практическая дальность, км   3600
Практический потолок, м   3500
Экипаж, чел   2-4
Полезная нагрузка:   8-10 пассажиров


 Доп. информация :

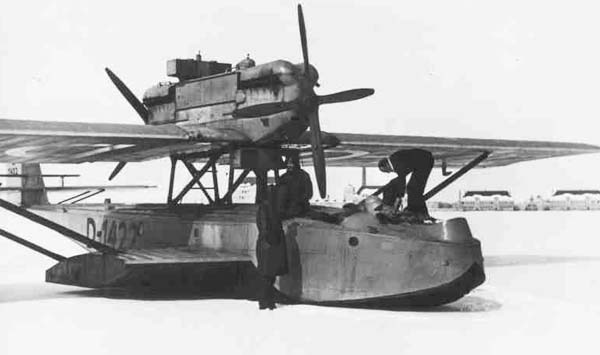

 Фотографии:

 Один из первых Do.J Wal постройки CMASA

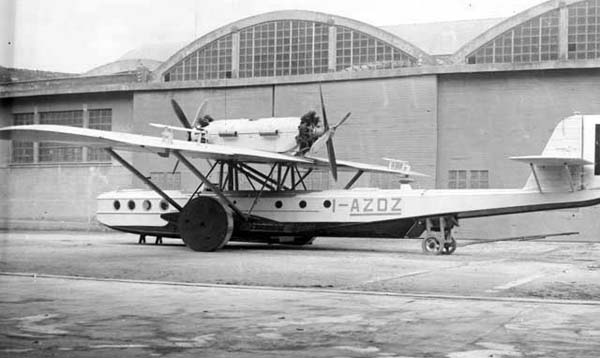

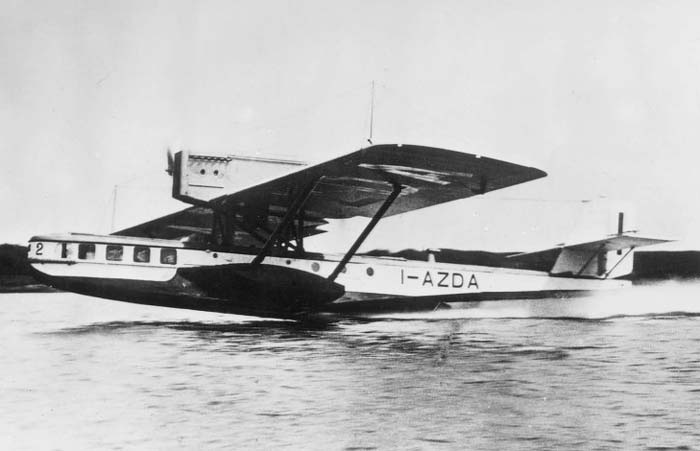

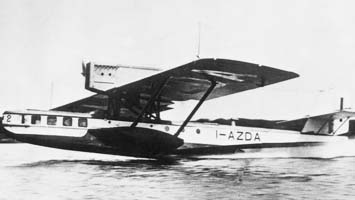

 Do.J Wal итальянской постройки

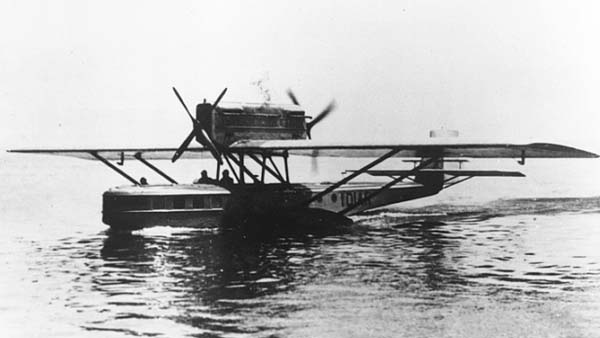

 Do.J Wal

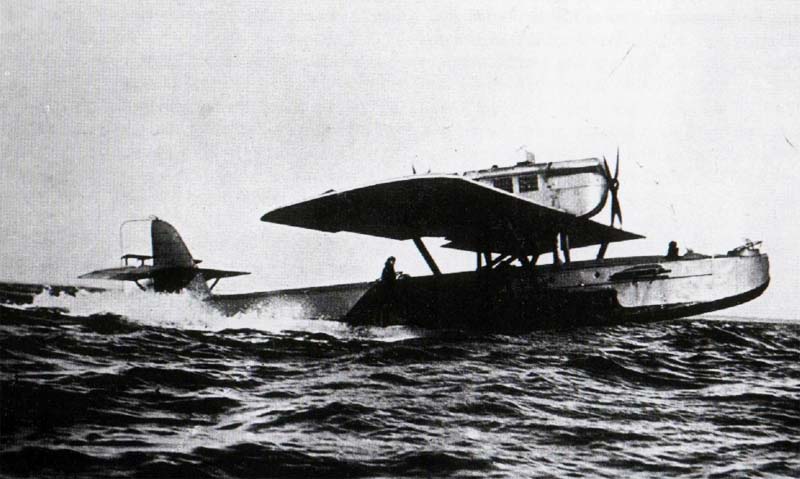

 Do.J Wal
 Do.J Wal Руала Амундсена

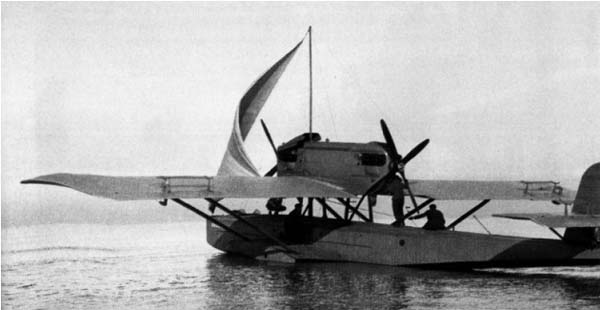

 Do.J Wal  под парусом
 Do.J  Wal югославских ВВС

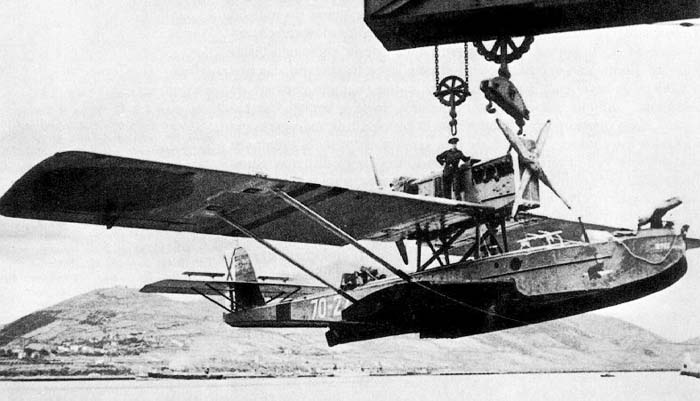

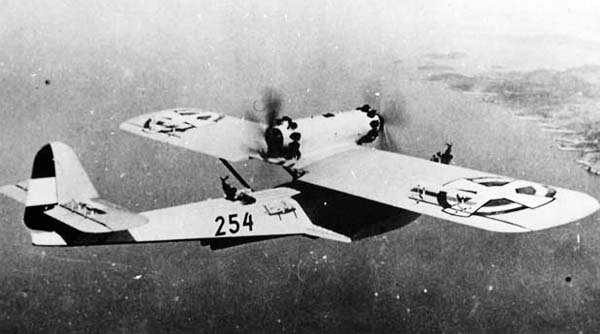

 Испанский Do.J  Wal

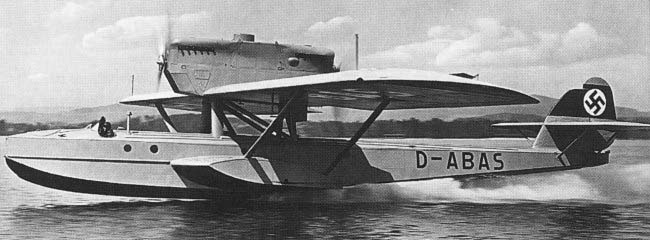

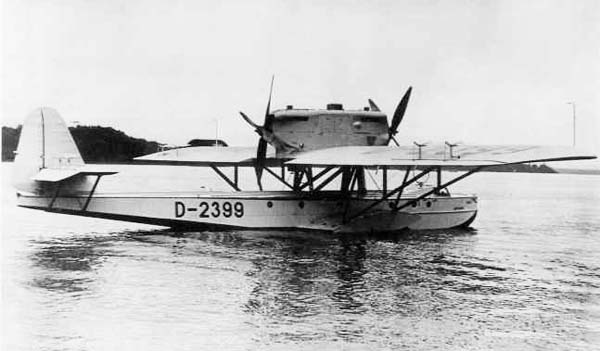

 Do.J  Wal авиакомпании Luft Hansa

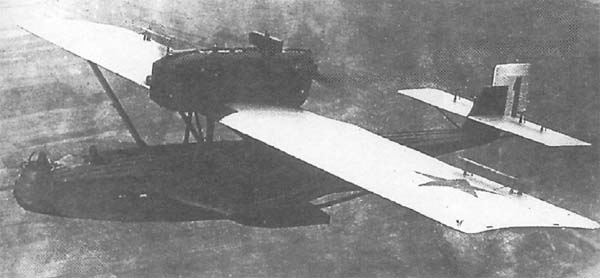

 Советский Do.J Wal (с мотором М-17)
 Советский Do.J Wal (с мотором М-17)
 Кабина пилотов Do.J Wal

  Схемы:

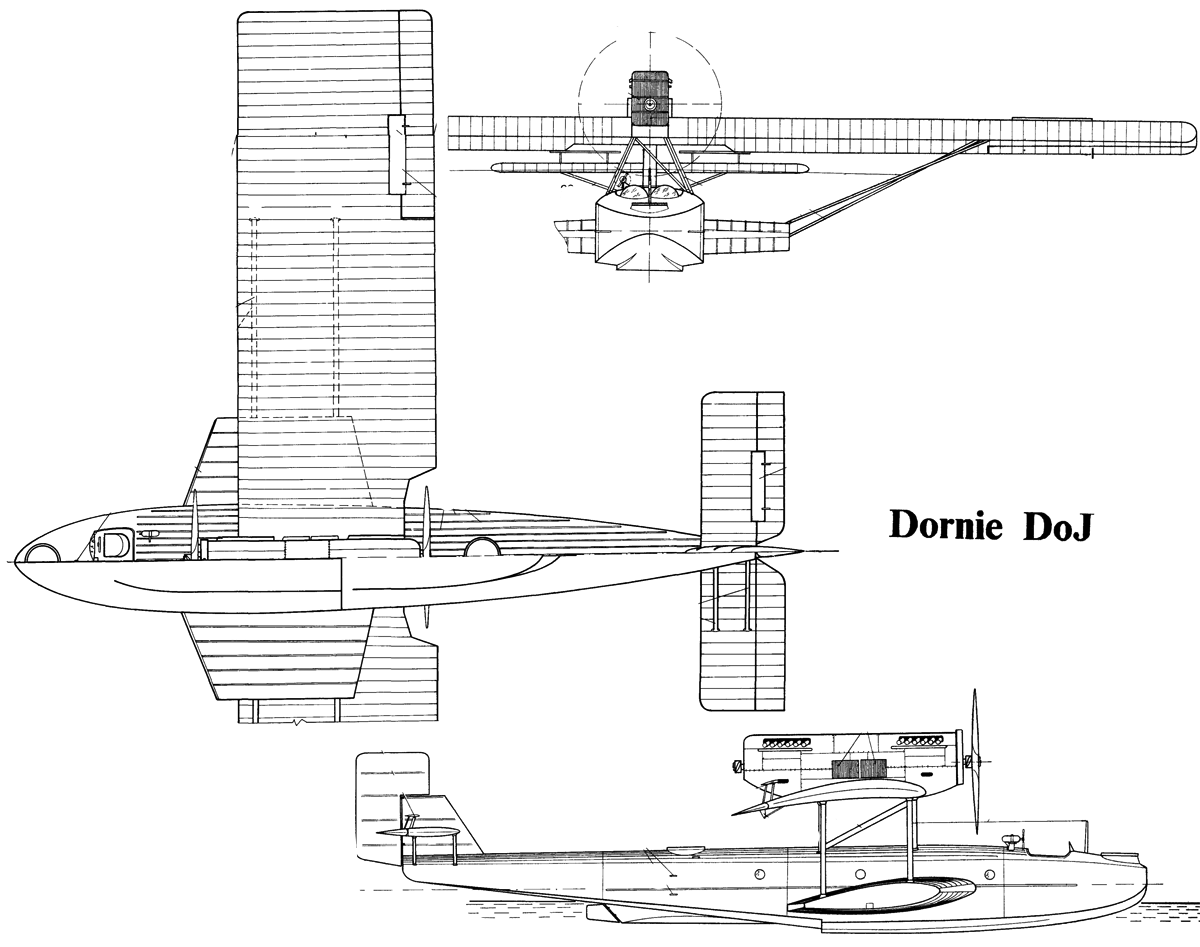

 Do.J  Wal

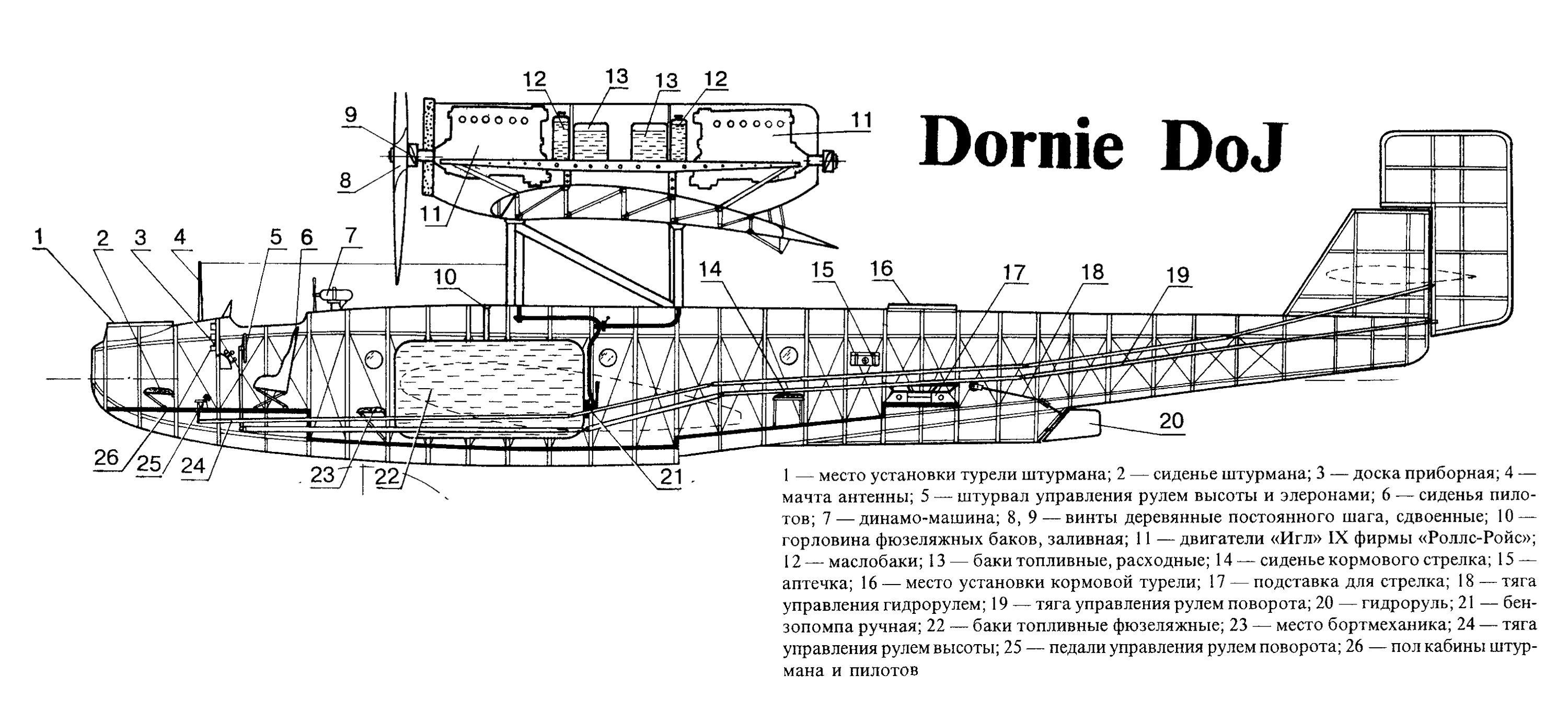

 Компоновочная схема

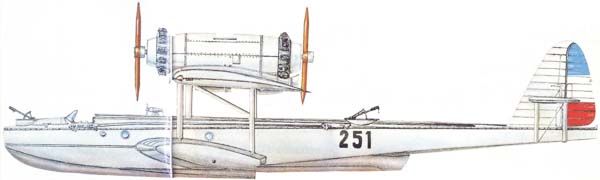

  Варианты окраски:

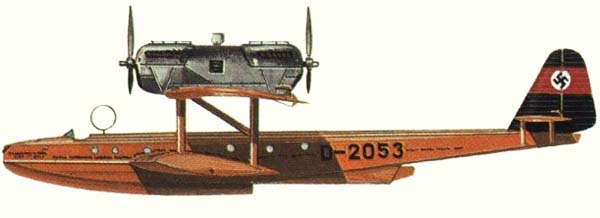

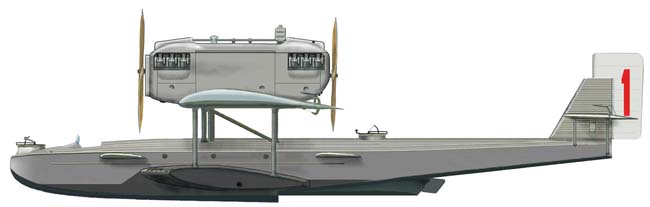

 Do.J  Wal авиакомпании Luft Hansa
 Do.J  Wal  югославских ВВС
 Советский Do.J  Wal    (c) Dobrolet

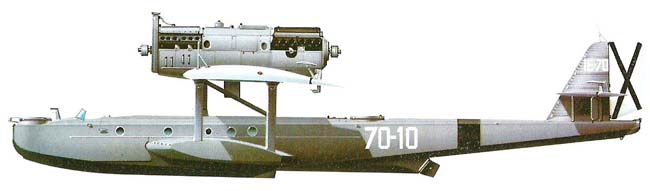

  Do.J  Wal  франкистов







Список источников:

Владимир Котельников. Летающая лодка Дорнье "Валь"
Моделист-Конструктор. Н. Фарина. Летающая лодка "Кит"
Waffen-Arsenal. Manfred Griehl. Dornier - Flugboote im Zweiten Weltkrieg
Letletlet-warplanes.com. German flying boats Part 1: 1914-1935
L.S.Casey,J.Batchelor. The Illustrated History of Seaplanes and Flying Boats
K.Munson. Flying Boats and Seaplanes since 1910
L+K. Zdenek Prochazka. Dornier Wal a Superwal
Flugzeug Cockpit Profile. Peter W. Cohausz. Deutsche Flugzeugcocpits


Уголок неба. 2010





  Реклама:
