   Junkers T23

Разработчик: Junkers
Страна: Германия
Первый полет: 1923
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



Главным недостатком проектов T19/J21/J22 была высокая нагрузка на крыло. Для его преодоления был разработан проект учебно-тренировочного самолета J23 с вспомогательным нижним крылом. Согласно проекту нижнее крыло было съемным, поэтому самолет можно было использовать как биплан для начального обучения и как моноплан для основного курса обучения, а так же для спортивных состязаний.

Первый самолет T23 (заводской номер 440)  был выпущен осенью 1923 года. До лета следующего года было построено еще три экземпляра (заводские номера 441-443). Они использовались в конфигурации T23 E (Eindecker - моноплан) или U23  и T23D (Doppeldecker - биплан). Первоначально на всех самолетах были установлены двигатели  Le Rhone мощностью от 80 до 120 л.с., а затем они все были заменены на Junkers L1.








 ЛТХ:
Модификация   T.23E
Размах крыла, м   13.15
Длина, м   7.26
Высота, м   3.02
Площадь крыла, м2   21.20
Масса, кг
  пустого самолета   515
  нормальная взлетная   765
Тип двигателя   1 ПД Le Rhone
Мощность, л.с.   1 х 120
Максимальная скорость, км/ч   140
Крейсерская скорость, км/ч   115
Практическая дальность, км   180
Cкороподъемность, м/мин
Практический потолок, м   3993
Экипаж, чел   2


 Доп. информация :


  Фотографии:

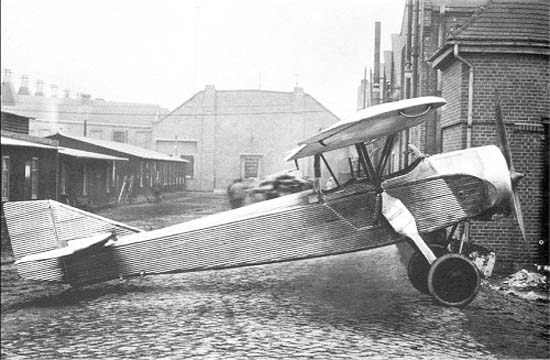

 T.23E

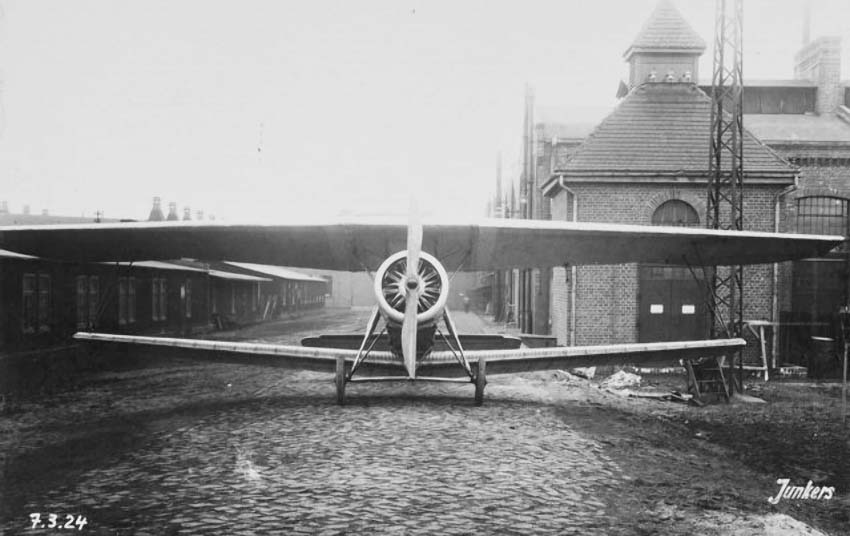

 T.23E

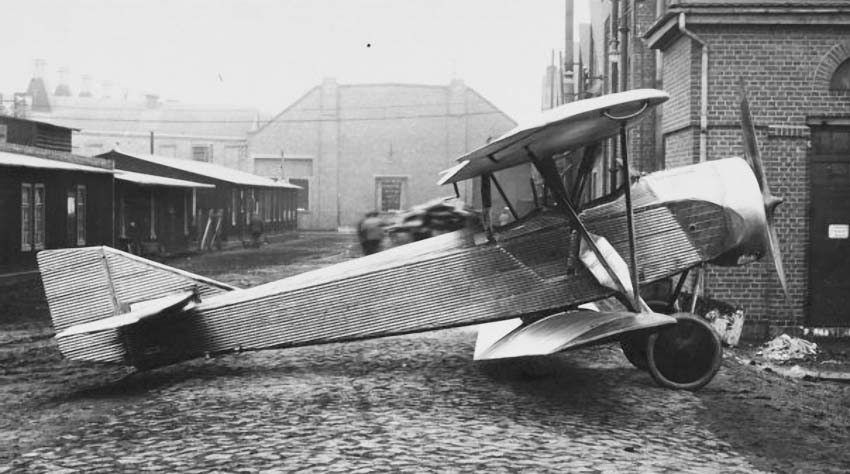

 T.23D

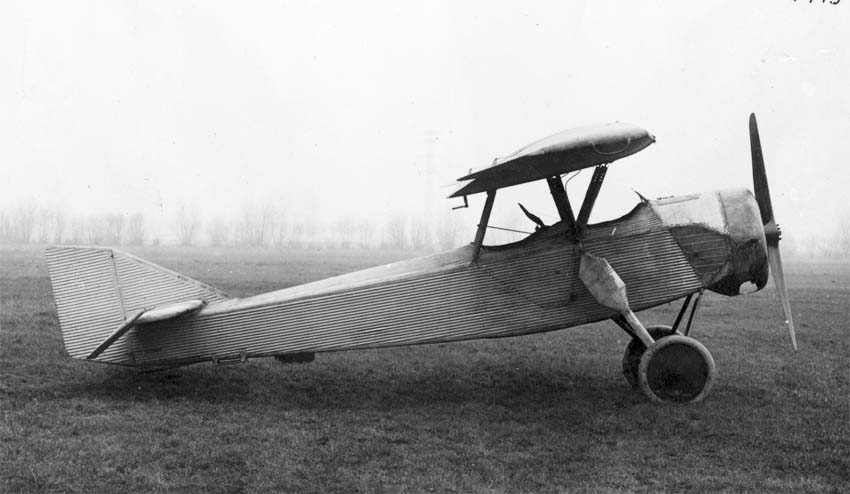

 T.23D







Список источников:

Hugo Junkers Homepage. Junkers Aircraft and Engine Designs
Junkers.de. Hugo Junkers Ein Leben fur die Technik
ETH-Bibliothek Zürich, Bildarchiv
