   МР-5

Разработчик: Поликарпов
Страна: СССР
Первый полет: 1931
Тип: Многоцелевой разведчик
  ЛТХ     Доп. информация



Сухопутный самолет Р-5 создали в 1928 г. как разведчик и строили большой серией. К началу 30-х годов потребовалось увеличить его тактические возможности, поэтому создали многочисленные модификации, в том числе и морской поплавковый вариант.

В 1931 г. появился опытный Р-5А (МР-5), разработанный в ЦКБ Д.А.Михайловым и В.Б.Шавровым. Конструкция практически не отличалась от сухопутного, только увеличили площадь вертикального киля. Самолет устанавливали на два деревянных поплавка. Каркас каждого состоял из 21 шпангоута, из них 8 - с водонепроницаемыми переборками. Обшивка из фанеры, с наружной оклейкой полотном на аэролаке. Поплавки крепились на 12 стойках -алюминиевых и стальных трубках, плюс две трубки, соединяющие поплавки. Поплавковый вариант применялся, в основном, в Главсевморпути и в ГВФ на местных авиалиниях.









 ЛТХ:
Модификация   МР-5
Размах крыла, м   15.50
Длина, м   11.20
Высота, м
Площадь крыла, м2   50.20
Масса, кг
  пустого самолета   2330
  нормальная взлетная   3230
Тип двигателя   1 ПД М-17
Мощность, л.с.   1 х 680
Максимальная скорость, км/ч   198
Крейсерская скорость, км/ч   162
Практическая дальность, км   700
Скороподъемность, м/мин
Практический потолок, м   4350
Экипаж, чел   2
Вооружение:   один синхронизированный 7.62-мм пулемет ПВ-1 и
  спаренные 7.62-мм пулеметы ДА на кольцевом лафете над задней кабиной


 Доп. информация :

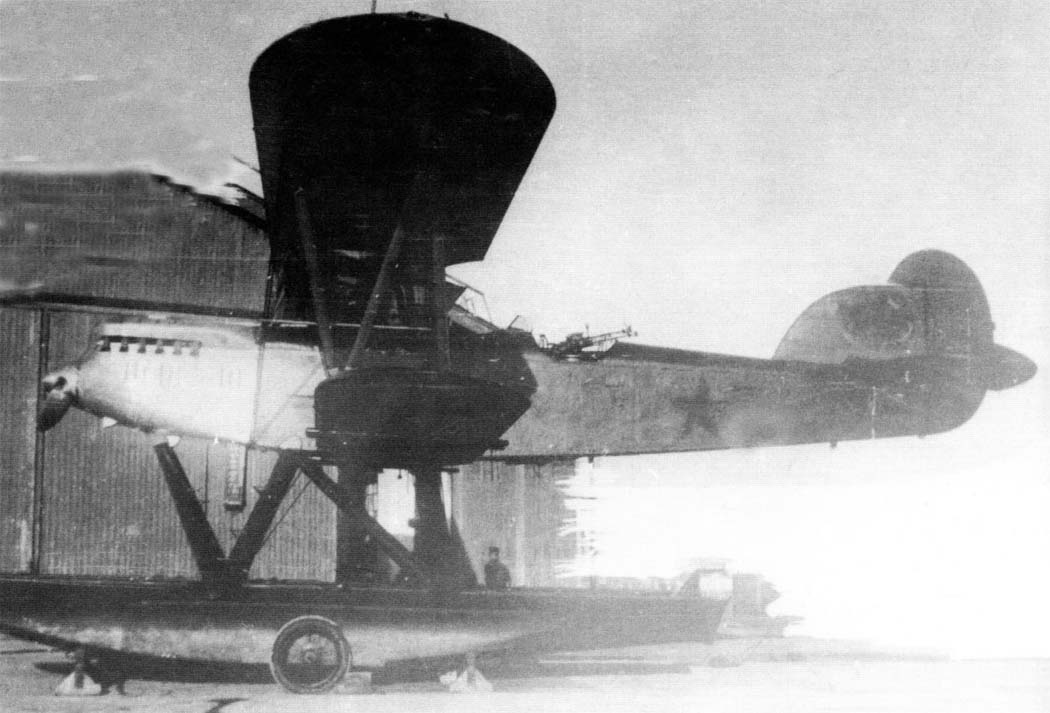

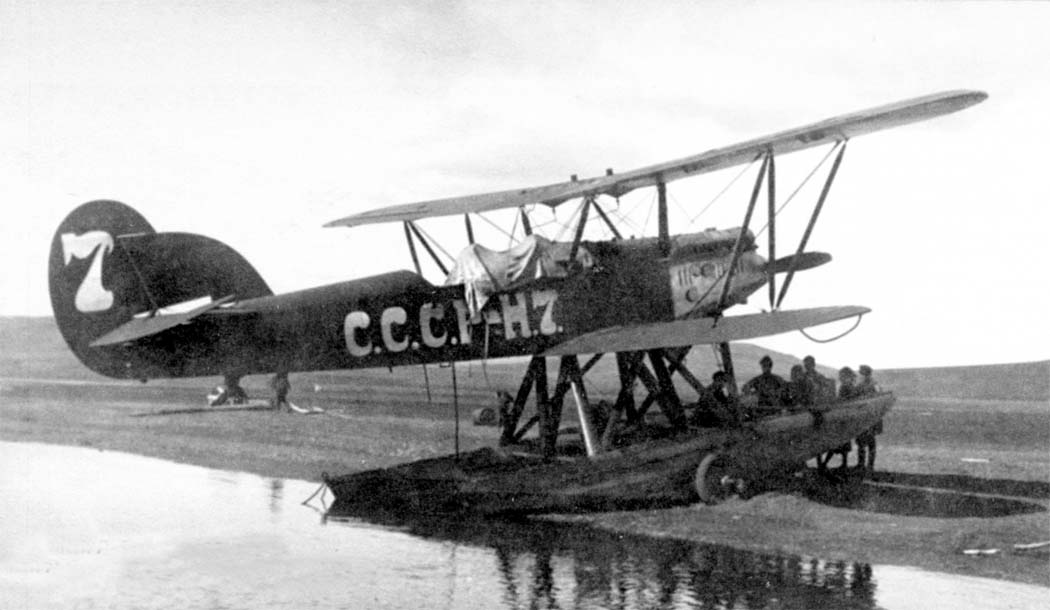

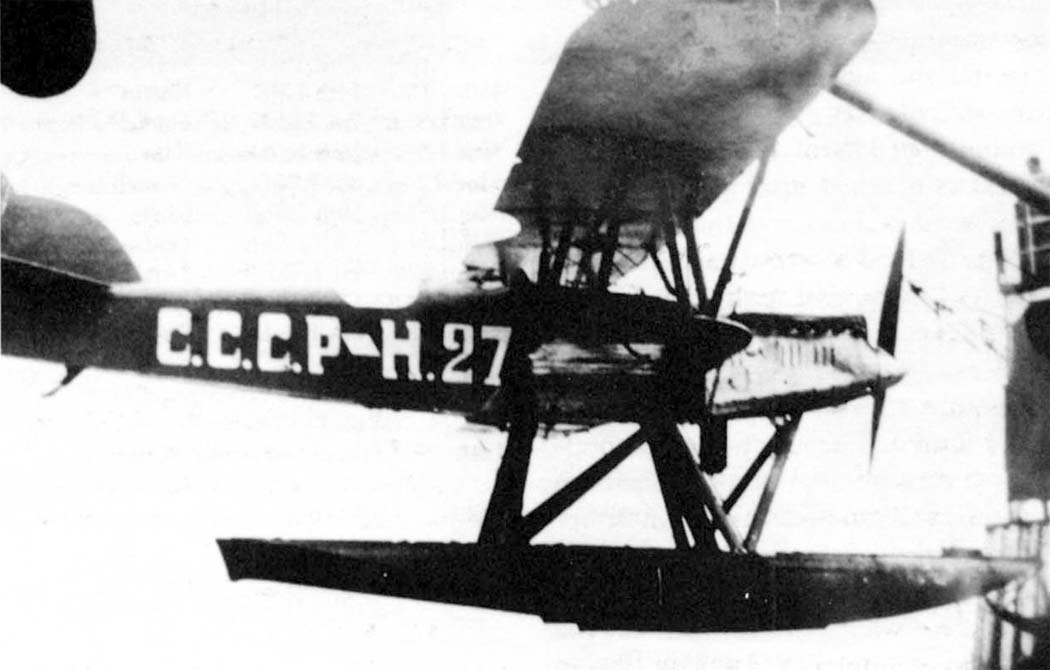

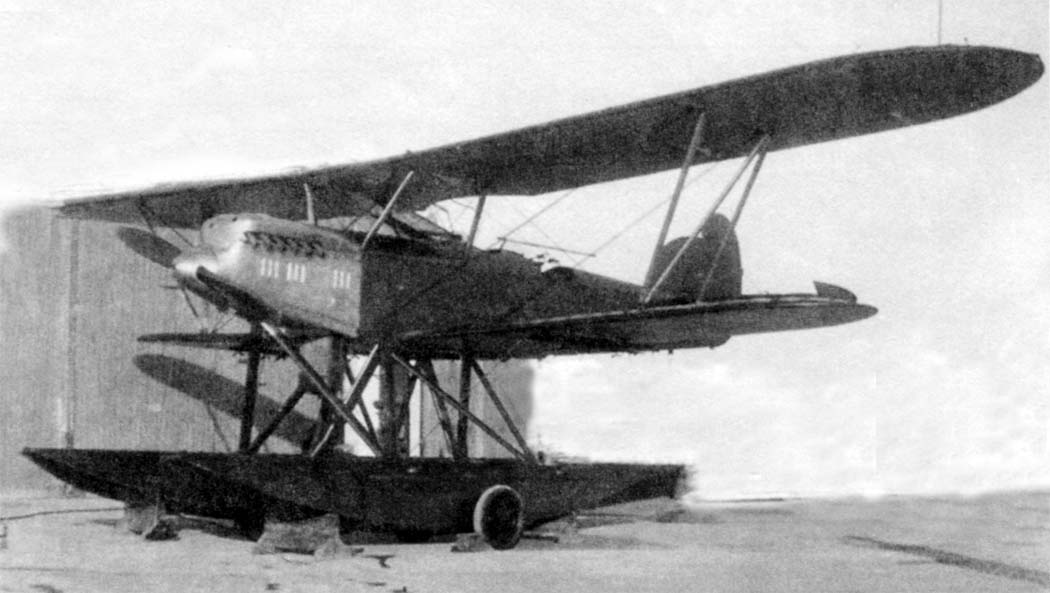

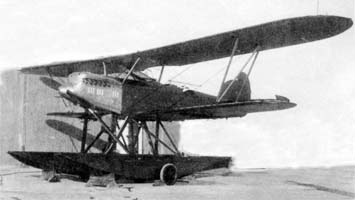

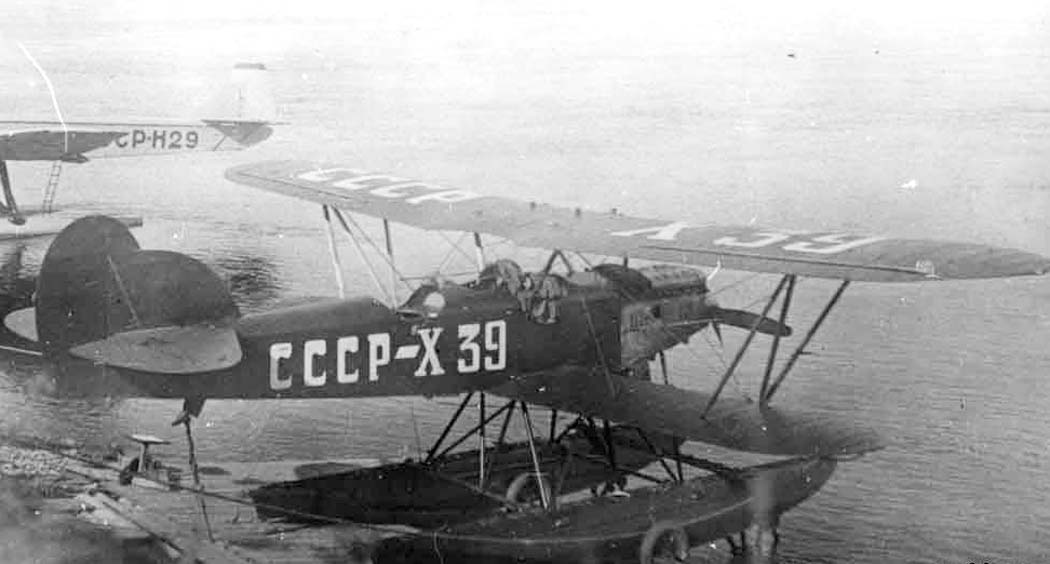

  Фотографии:

 Р-5А (МР-5)
 МР-5
 МР-5
 МР-5
 МР-5

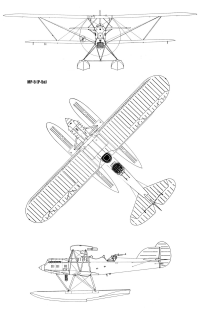

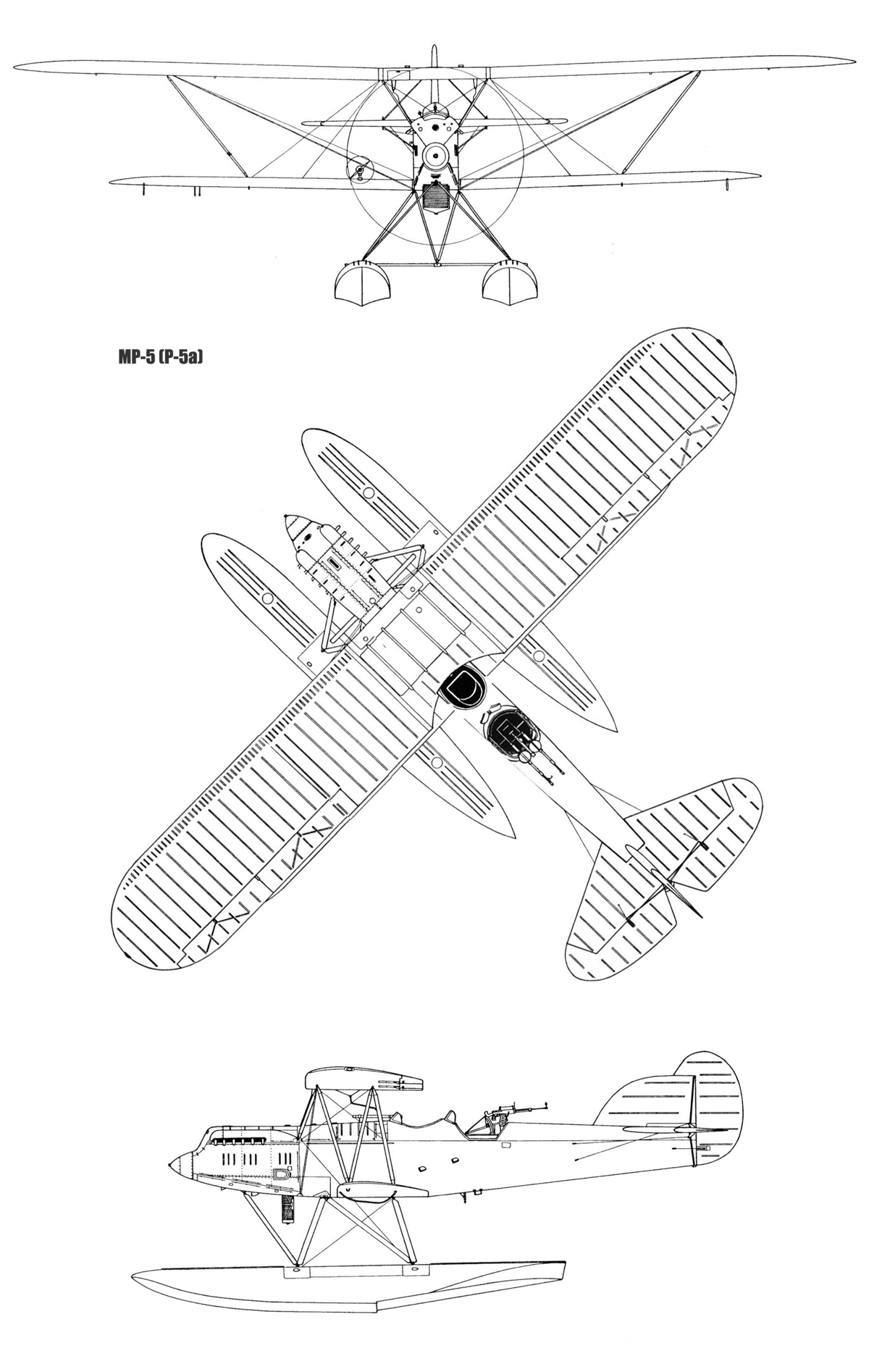

  Схемы:

 МР-5

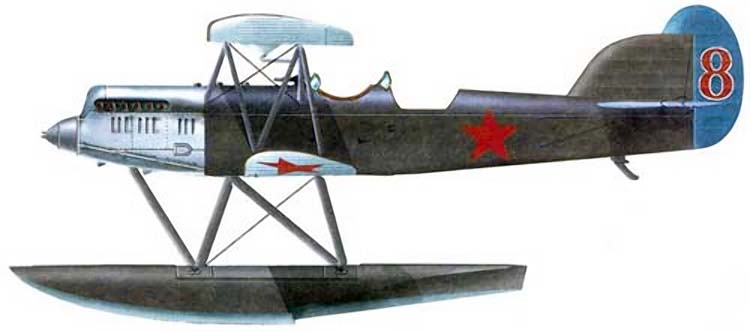

  Варианты окраски:

 МР-5







Список источников:

Г.Ф. Петров. Гидросамолеты и экранопланы России 1910-1999
Армада No.22. Михаил Маслов. Самолеты-разведчики Р-5 и Р-Z
Авиация и Космонавтика 1997-02. Михаил Маслов. Самолет Р-5
Авиация и Время 2010-03. Владимир Котельников. Самолет первых героев
Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
Эксмо. Владимир Котельников. Легендарный Р-5
Wydawnictwo Militaria 220. Mikhail A. Maslov. Polikarpow R-5/R-Z
