   МУ-1

Разработчик: Поликарпов
Страна: СССР
Первый полет: 1925
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



МУ-1 (морской учебный - первый) - морской учебный самолет для первоначального обучения, поплавковый вариант самолета У-1.  Английские поплавки были из тонких досок 4x100 мм в два слоя, внутренний - из ясеня и внешний - из красного дерева, они шли под углом друг к другу. Между слоями досок - полотно, пропитанное подмазочным лаком. В СССР поплавки облегчили без ущерба для прочности, верх сделали из фанеры 4-5 мм, доски оставили только на скулах. В итоге вес снизили до 170 кг. Cкорость, потолок и взлетно-посадочные качества МУ-1 были почти такими же, как у колесной машины, увеличилось лишь время виража и набора высоты.

МУ-1 - двухместный двухстоечный биплан с удлиненным фюзеляжем и довольно маленьким рулем направления. Лонжероны крыльев сосновые. Каркас ясеневый, общая сборка с большим количеством латунных шурупов. Поплавки были прочными, но перетяжеленными (вес пары - 211 кг). Стойки поплавков - круглые стальные трубы с деревянными обтекателями, примотанными тесьмой.

 Самолет строили серийно на заводе "Красный летчик", выпустили 73 машины. Самолет применялся до 1934 г.










 ЛТХ:
Модификация   МУ-1
Размах крыла, м   10.85
Длина, м   9.85
Высота, м   3.55
Площадь крыла, м2   30.00
Масса, кг
  пустого самолета   840
  нормальная взлетная   1080
Тип двигателя   1 ПД М-2
Мощность, л.с.   1 х 120
Максимальная скорость, км/ч   136
Крейсерская скорость, км/ч   108
Практическая дальность, км   190
Максимальная скороподъемность, м/мин
Практический потолок, м   3500
Экипаж, чел   2


 Доп. информация :

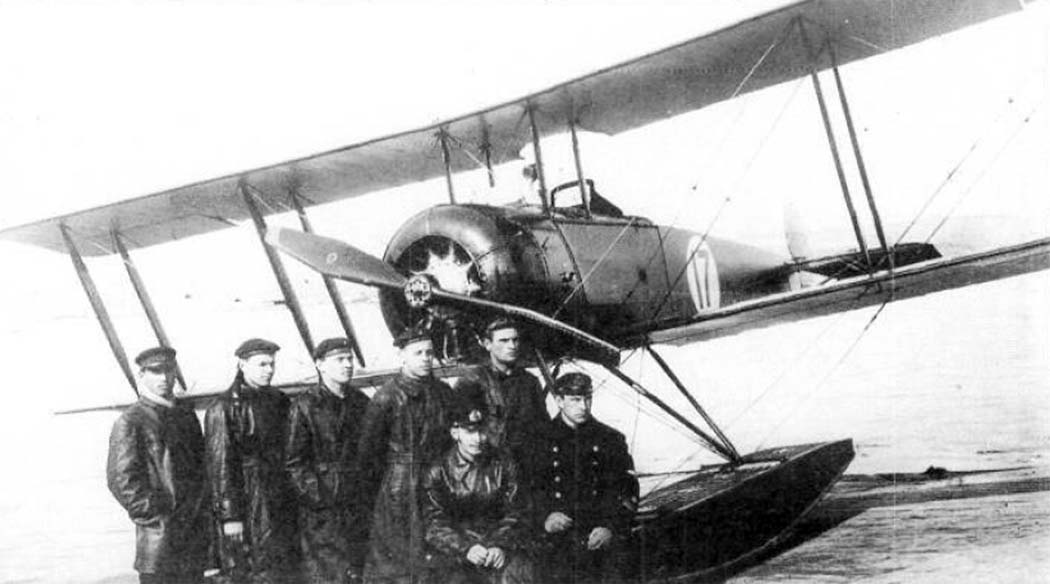

  Фотографии:

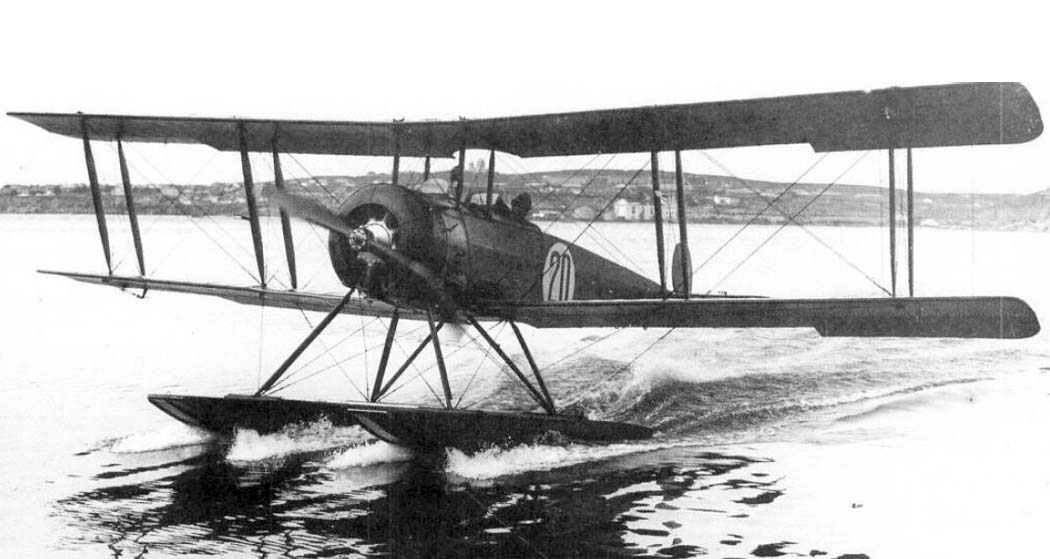

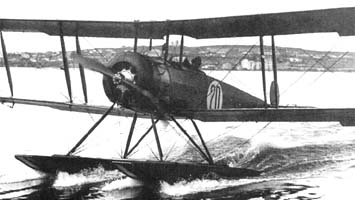

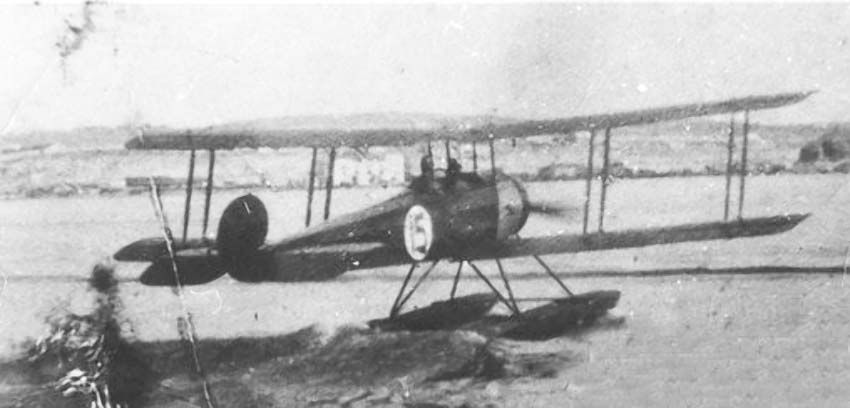

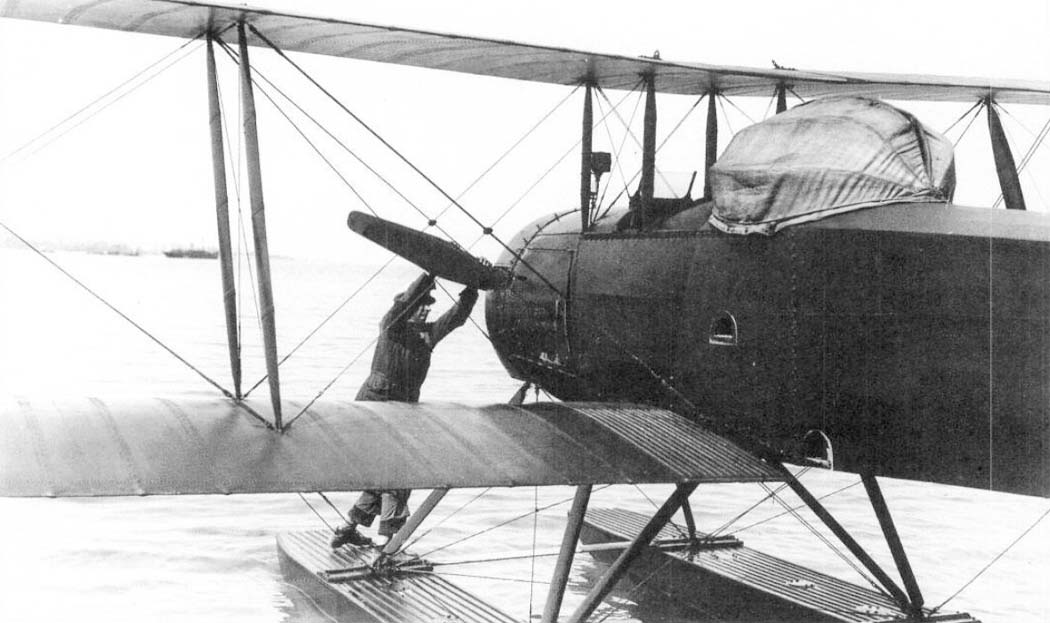

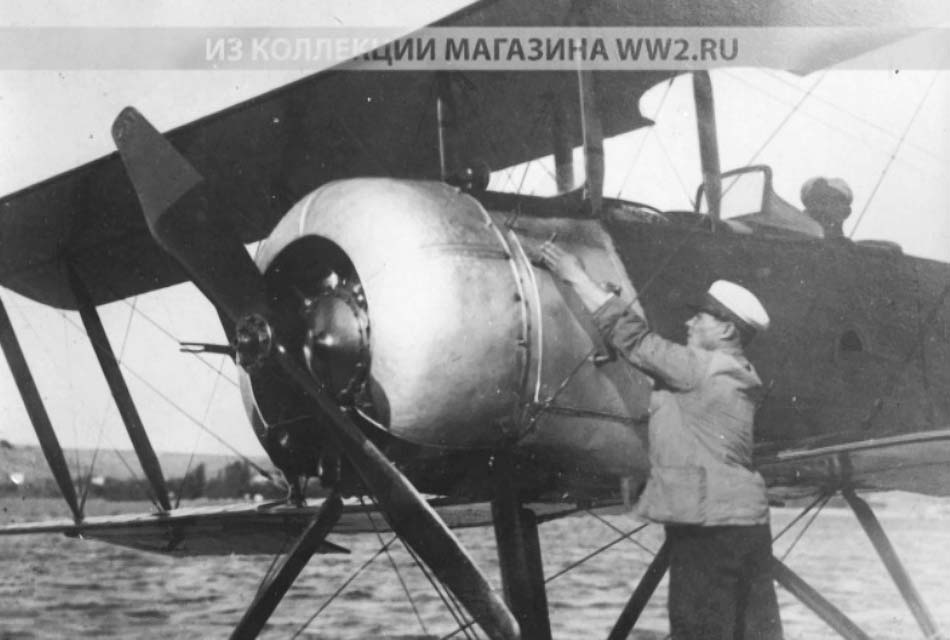

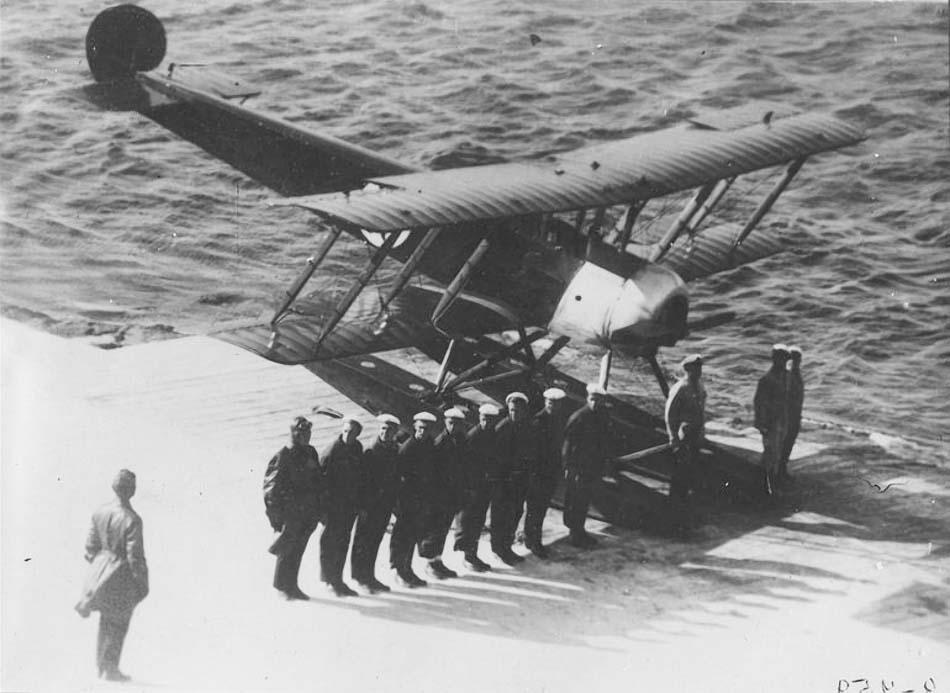

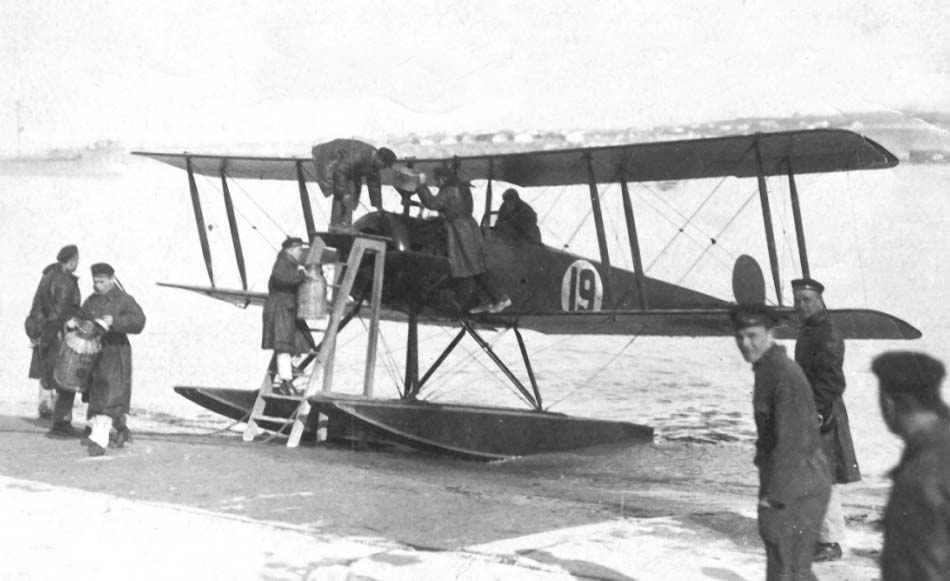

 МУ-1
 МУ-1
 МУ-1
 МУ-1
 МУ-1
 МУ-1
 МУ-1

  Схемы:

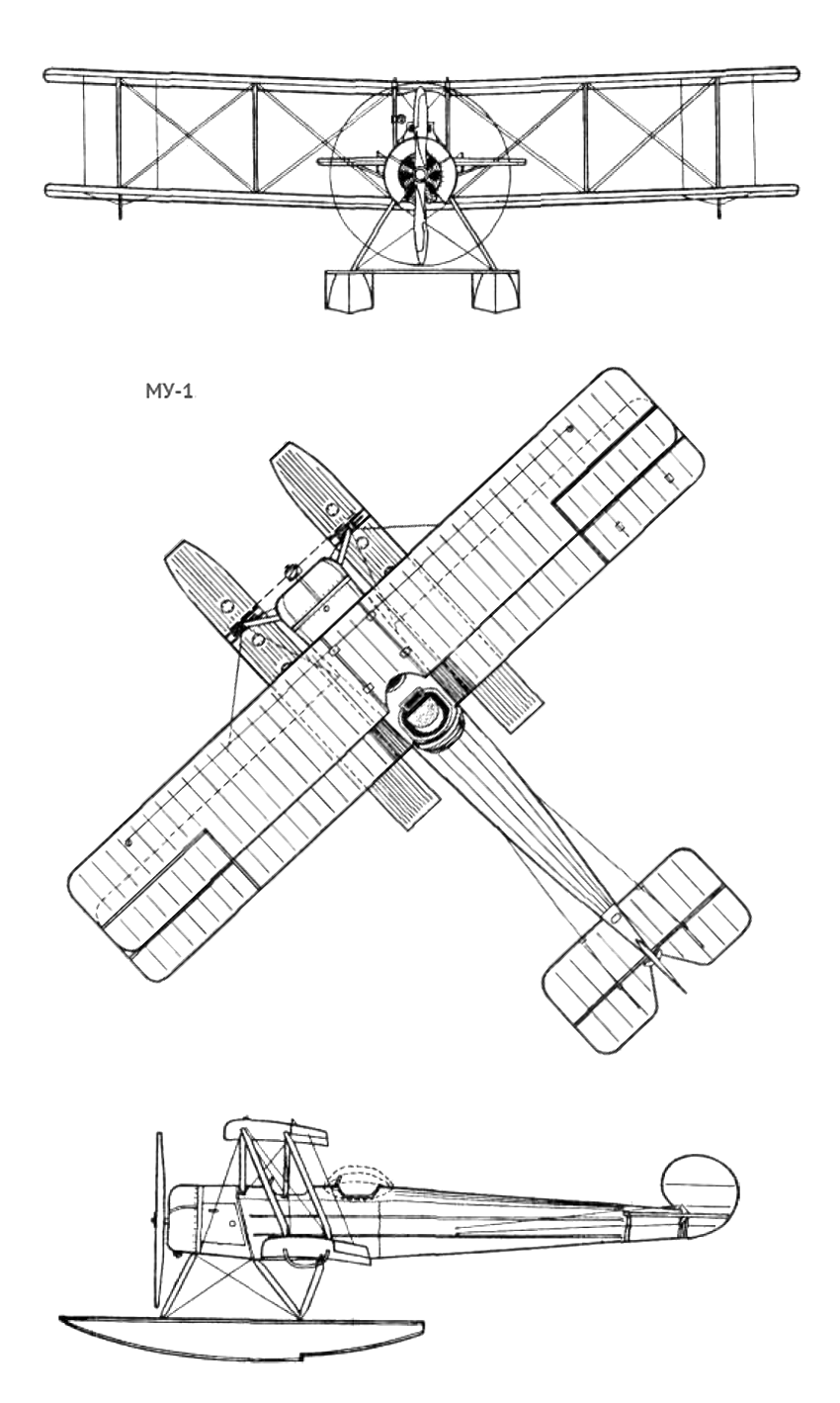

 МУ-1

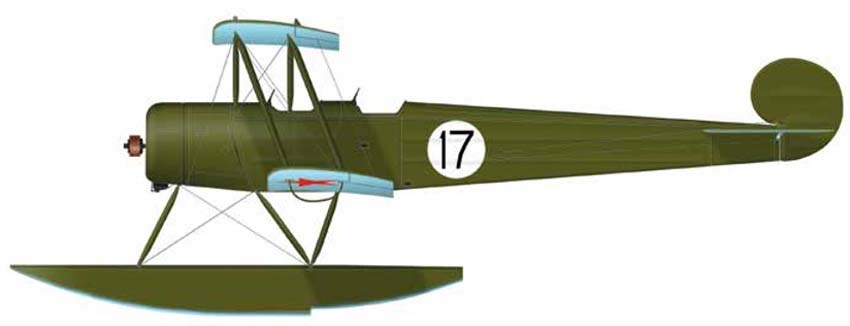

  Варианты окраски:

 МУ-1







Список источников:

Г.Ф. Петров. Гидросамолеты и экранопланы России 1910-1999
Русавиа. В.П. Иванов. Самолеты Н.Н. Поликарпова
Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
Авиару.рф. Морской учебный самолет МУ-1
