   ANF Mureaux 120

Разработчик: ANF Mureaux
Страна: Франция
Первый полет: 1931
Тип: Фронтовой разведчик
  ЛТХ     Доп. информация



В начале 30-х годов Французское авиационное министерство объявило программу строительства трехместных фронтовых самолетов-разведчиков Rn3. Нескольким фирмам были заказано строительство прототипов подобных самолетов. Одной из таких фирмы была ANF les Mureaux, начавшая в 1931 году строительство самолета  ANF Mureaux 120. Это был цельнометаллический высокоплан, оснащенный двумя двигателями Lorraine 9Na Algol мощностью 300 л.с. с двухлопастными винтами Ratier. Вооружение самолета состояло из пяти пулеметов - двух передних, двух задних и одного, находящегося в подфюзеляжной огневой точке. Легкие бомбы подвешивались на подкрыльевых узлах подвески.

Второй прототип самолета - ANF Mureaux 121, построенный в 1932 году,  отличался лишь силовой установкой - вместо двигателей Algol  были установлены два Gnome & Rhone 7Kb той же мощности.

В ходе испытаний выявился рад недостатков самолета - открытая кабина, неудачное расположение двигателей. Все это привело к отказу от заказа на строительство серийных машин. Еще один вариант ANF Mureaux 121 с крылом уменьшенного размаха (15.4 м) в результате оказался недостроенным. Однако несмотря на отказ от дальнейших работ Французское авиационное министерство все же оплатило фирме стоимость прототипов по 1 532 140 франков каждый.






 ЛТХ:
Модификация   Mureaux 120
Размах крыла, м   17.00
Длина, м   11.20
Высота, м   4.30
Площадь крыла, м2   45.50
Масса, кг
  пустого самолета   1605
  максимальная взлетная   2614
Тип двигателя   2 ПД Lorraine 9Na Algol
Мощность, л.с.   2 х 300
Максимальная скорость, км/ч   228
Крейсерская скорость, км/ч   205
Практическая дальность, км   1500
Практический потолок, м   6500
Экипаж, чел   3
Вооружение:   5 пулеметов и легкие бомбы


 Доп. информация :


  Фотографии:

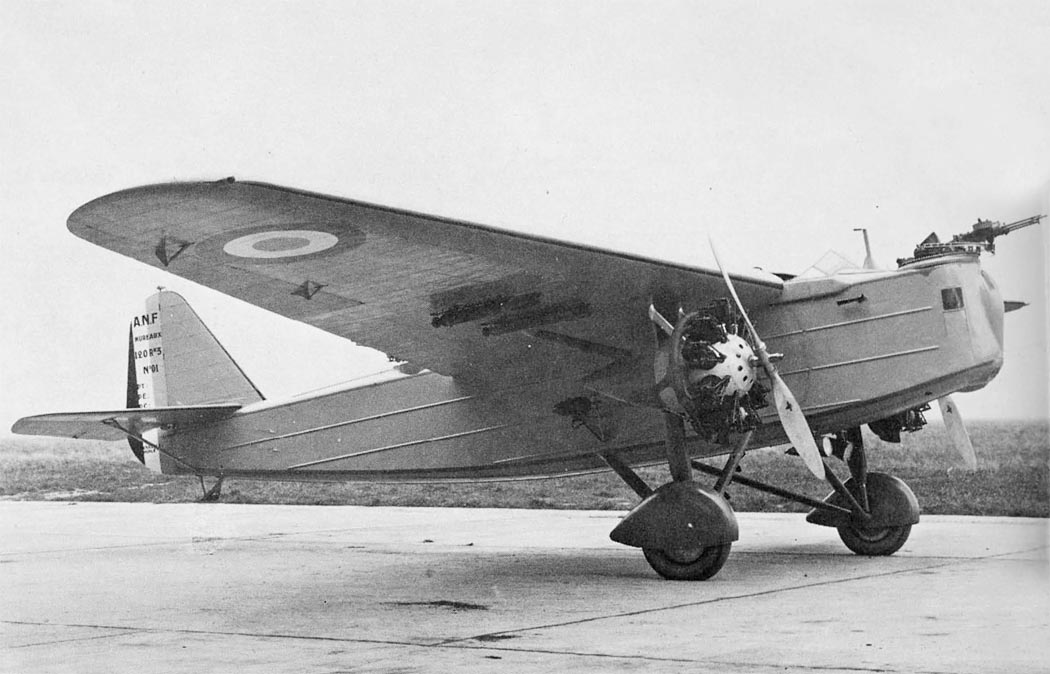

 ANF Mureaux 120

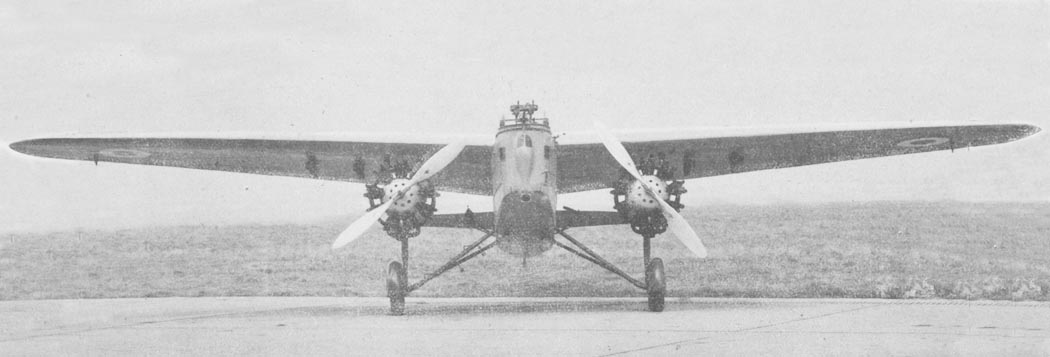

 ANF Mureaux 120

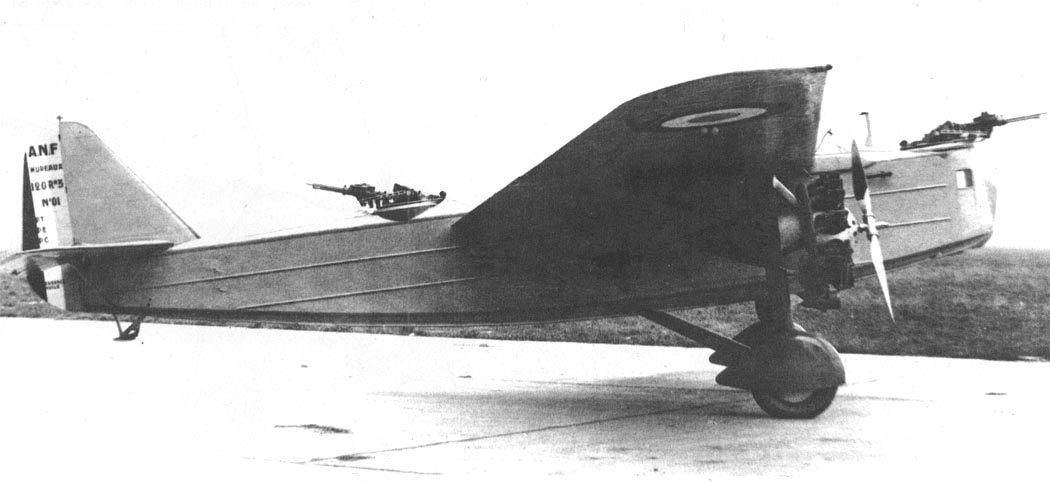

 ANF Mureaux 120

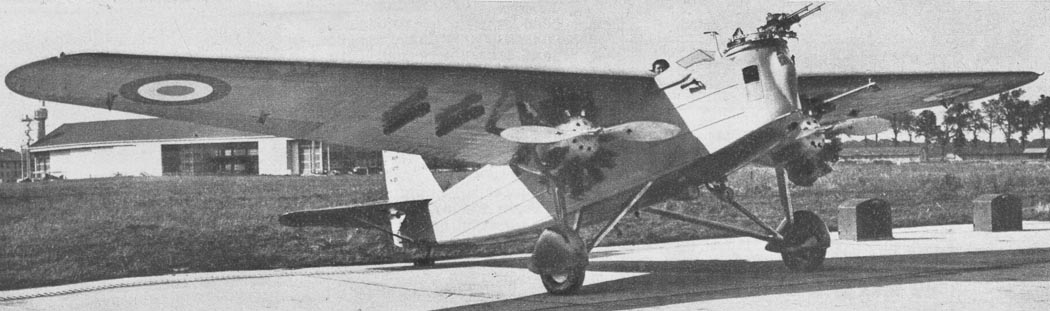

 ANF Mureaux 120

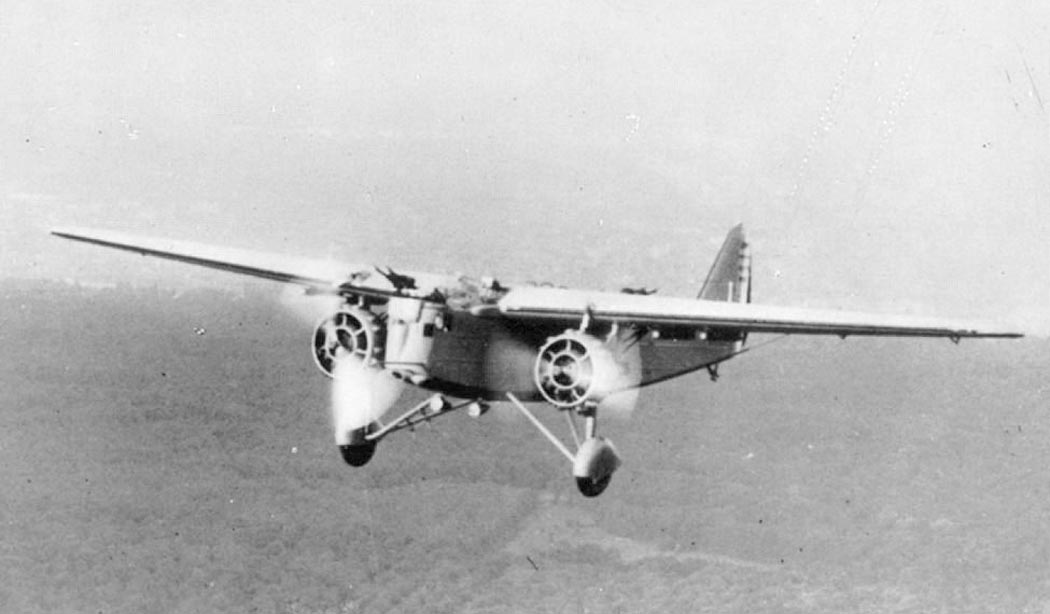

 ANF Mureaux 120

 Схемы:

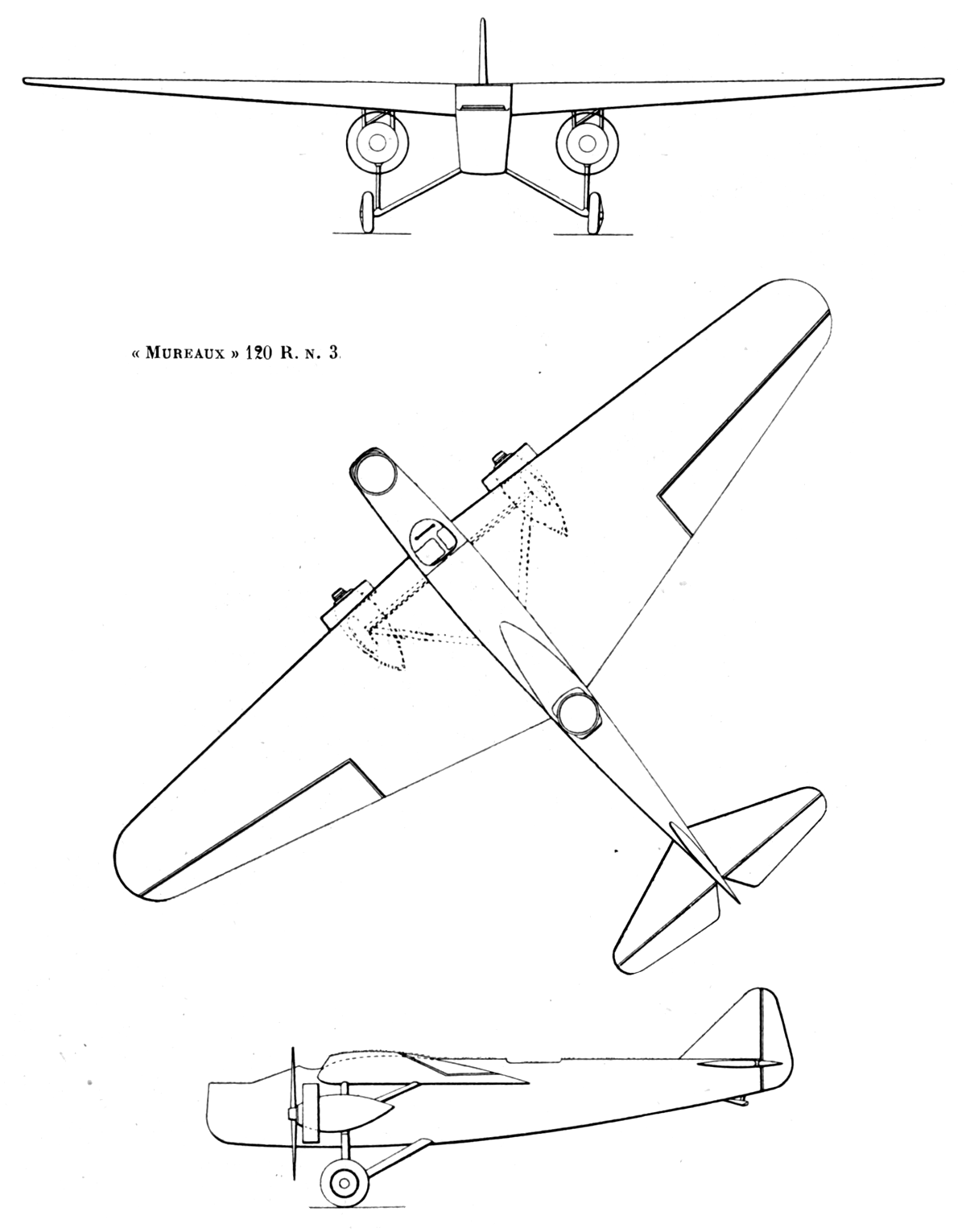

 Mureaux 120







Список источников:

Aviafrance. Un siecle d'aviation francaise. A.N.F. Les Mureaux 120
Docavia 3. Louis Bonte. l'Histoire des essais en vol 1914-1940
Avions 72. Pierre Cortet. Un bimoteur "Les Mureaux" de reconnaissance triplace
L'Aeronautique 1930-12. L'avion de reconnaissance de nuit "Mureaux" 120 R.n.3
L'Aeronautique 1931-12. Avion "Mureaux" 120 R.N.3
Aviation magazine 1963-08. Jean Liron. Une firme bien tranquille ANF - Les Mureaux
