   OJ

Разработчик: Berliner-Joyce
Страна: США
Первый полет: 1931
Тип: Самолет наблюдения
  ЛТХ     Доп. информация



Согласно требованиям ВМС США от 1930 года к легкому наблюдательному самолету корабельного базирования фирма "Berliner-Joyce" разработала и в соответствии с контрактом от 1931 года построила самолет XOJ-1.

Обычный двухместный биплан XOJ-1 имел фюзеляж с полотняной обшивкой и двумя открытыми кабинами. Неубираемое трехопорное шасси с хвостовым колесом могло меняться на поплавковое - один большой поплавок под фюзеляжем и два небольших стабилизирующих поплавка под нижним крылом. Вооружение самолета состояло из одного фиксированного стреляющего вперед 7,62-мм пулемета Browning, установленного в носке правой плоскости верхнего крыла; предусмотрена возможность установки 7,62-мм пулемета на турели в кабине наблюдателя. Кроме того самолет мог нести до 227 кг бомб на одном подфюзеляжном и двух подкрыльевых узлах подвески.

Изначально самолет был оснащен звездообразным мотором Wright R-975-A Whirlwind мощностью 300 л. с, а также оборудованием для катапультного старта с легких крейсеров.

В серийное производство XOJ-1 был запущен под обозначением OJ-2, для ВМС США построено 39 машин. Первый самолет заказчик получил в 1933 году. Самолеты OJ-2 поступили на вооружение эскадрилий VS-5B и VS-6B. После 1935 года уцелевшие машины эксплуатировались только в частях резерва ВМС США вплоть до начала 1940-х годов.

Jдин OJ-2 построили в варианте XOJ-3 с закрытой кабиной и удлиненным обтекателем двигателя. Машина потерпела аварию в марте 1934 года и была восстановлена уже как OJ-2







 ЛТХ:
Модификация   OJ-2
Размах крыла, м   10.26
Длина, м   7.82
Высота, м   3.30
Площадь крыла, м2   26.40
Масса, кг
  пустого самолета   1054
  максимальная взлетная   1684
Тип двигателя   1 ПД Pratt & Whitney R-985-A Wasp
Мощность, л.с.   1 х 400
Максимальная скорость, км/ч   248
Крейсерская скорость, км/ч   205
Практическая дальность, км   853
Скороподъмность, м/мин   411
Практический потолок, м   4665
Экипаж, чел:   2
Вооружение

  один фиксированный стреляющий вперед 7,62-мм пулемет Browning, предусмотрена возможность установки 7,62-мм пулемета на турели в кабине наблюдателя;
  до 227 кг бомб на одном подфюзеляжном и двух подкрыльевых узлах подвески


 Доп. информация :


  Фотографии:

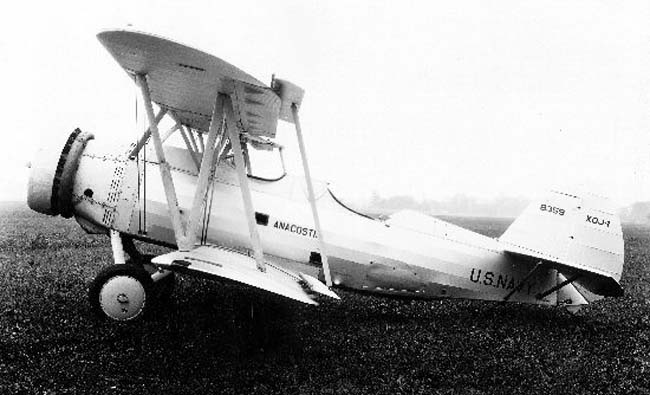

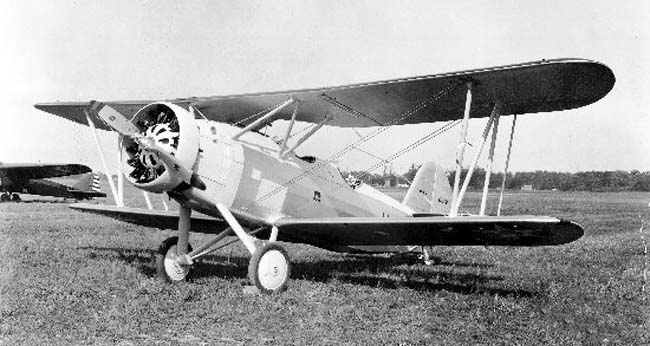

 XOJ-1

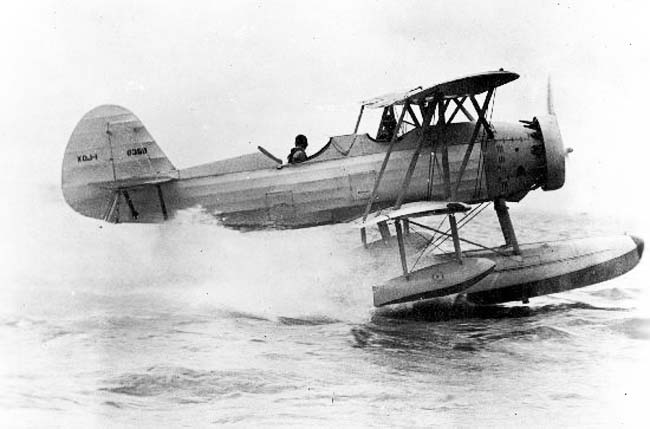

 XOJ-1

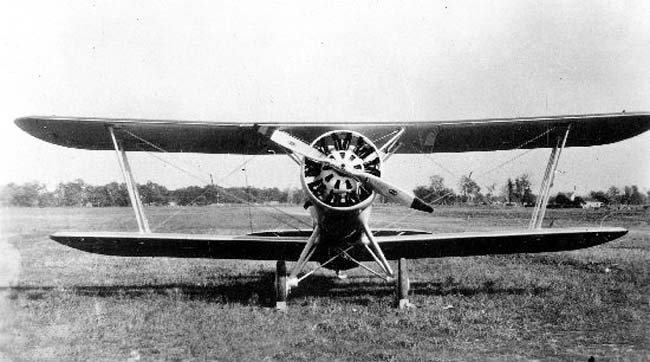

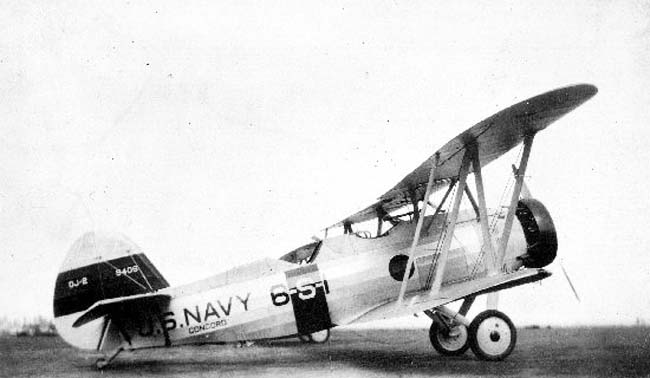

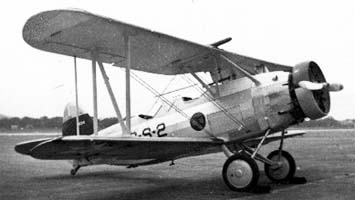

 OJ-2

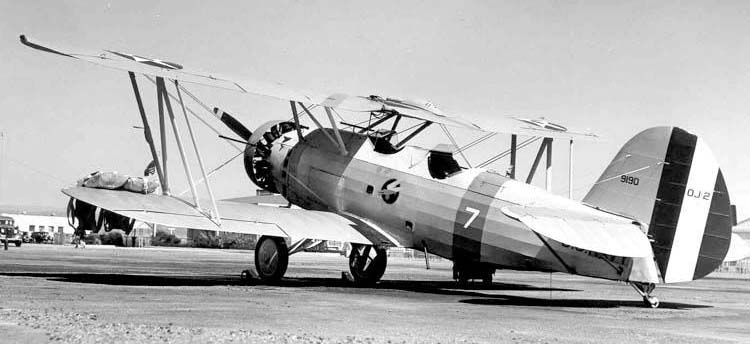

 OJ-2
 OJ-2
 OJ-2

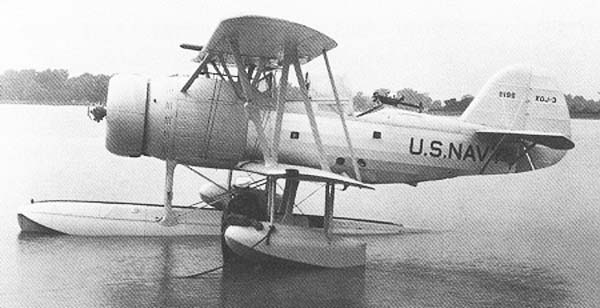

 XOJ-3

  Схемы:

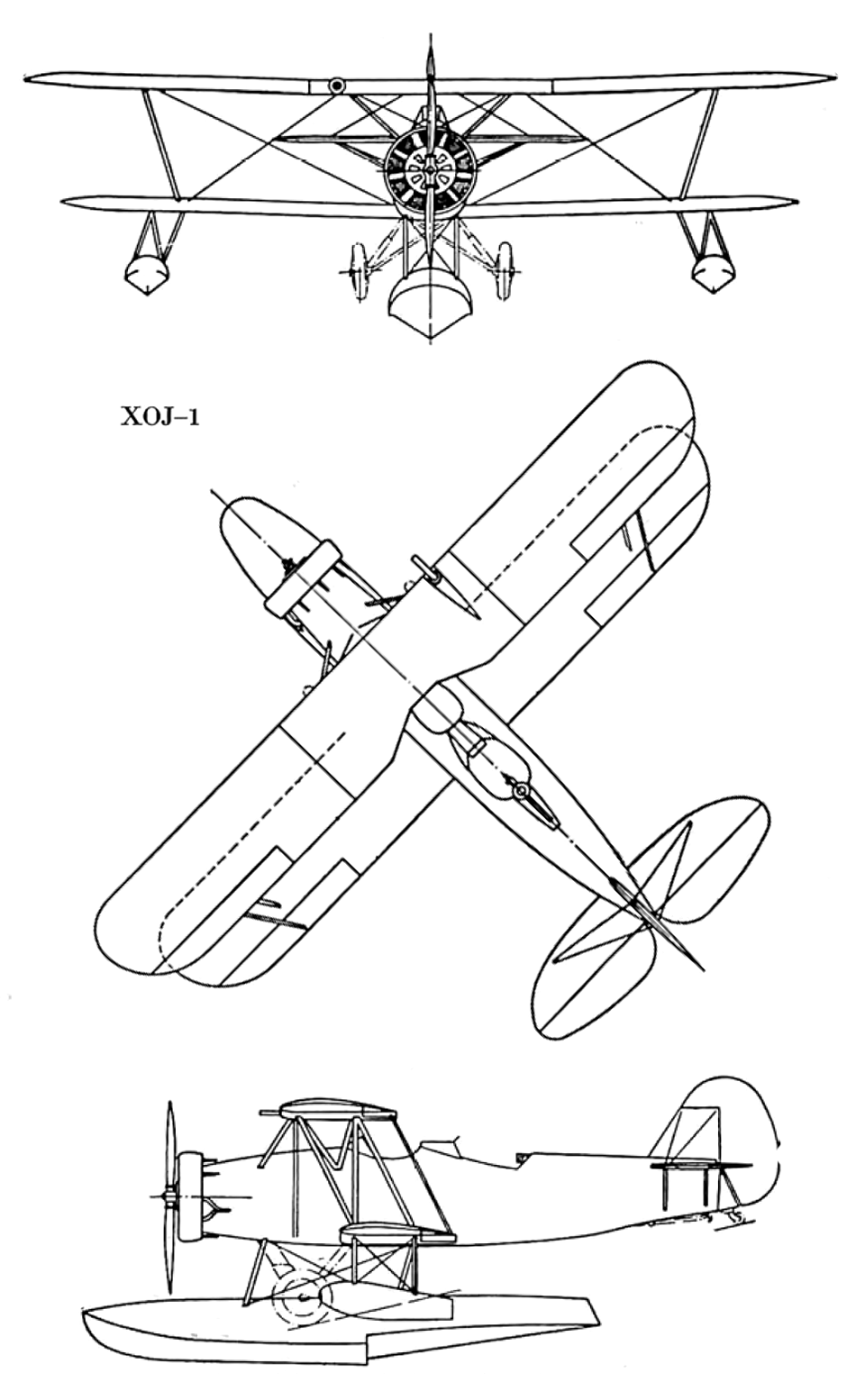

 XOJ-1

  Варианты окраски:

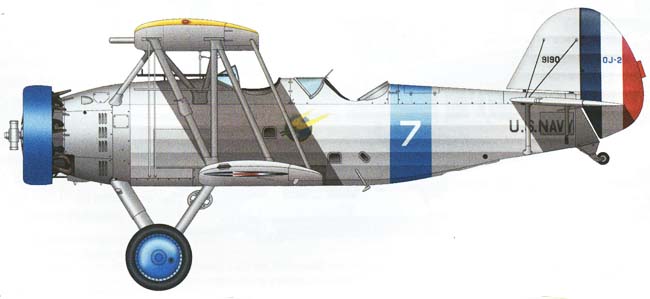

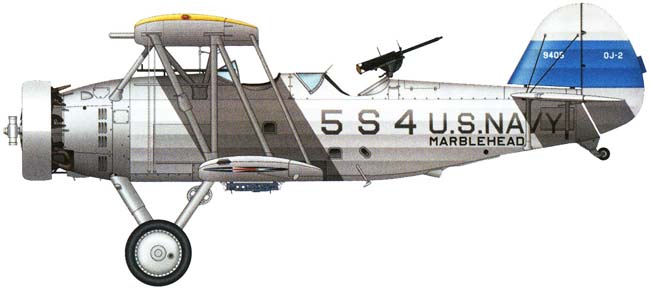

 OJ-2   VS-5B   (с) Pierre-Andre Tilley

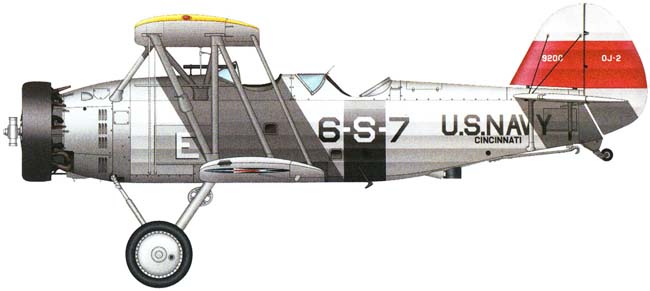

 OJ-2  VS-6B   (с) Pierre-Andre Tilley
 OJ-2   NRAB   (с) Pierre-Andre Tilley







Список источников:

de Agostini. Мировая Авиация. Berliner-Joyce OJ
Aerofiles.com. Berliner-Joyce
Gordon Swanborough, Peter M. Bowers. US Navy Aircraft since 1911
AeroJournal. Philippe Listemann. Berliner-Joyce OJ
San Diego Air & Space Museum
Aircraft Year Book 1932
