   R-31

Разработчик: Renard
Страна: Бельгия
Первый полет: 1932
Тип: Самолет-разведчик
  ЛТХ     Доп. информация



Опытный разведывательный самолет Renard R-31, спроектированный Альфредом Ренаром, впервые поднялся в воздух 16 октября 1932 г. Это был двухместный подкосный моноплан схемы парасоль, металлический, но с полотняной обшивкой. Вместо обычной системы подкосов на нем использовался нестандартный обтекаемый профилированный подкос; хороший обзор для пилота поверх крыла и под крыло обеспечивался за счет регулируемого сиденья. Самолет был оснащен неубирающимся шасси с независимыми основными опорами и двигателем Rolls-Royce Kestrel II. В 1934 году компании SABCA и Renard получили от ВВС Бельгии заказ на 32 самолета R.31.

Во время короткой оборонительной кампании в Бельгии в мае 1940 года самолеты R-31 были переведены с их базы в Льеж. Перед началом немейкого наступления самолёты Renard R-31 имелись в составе эскадрилий 9e Escadrille "Sioux Bleu" (9/V/1) и 11e Escadrille "Sioux Rouge" (11/V/1), в составе которых находилось по 11 и 8 разведчиков соответственно. Обе эскадрильи дислоцировались на аэродроме Bierset и подчинялись командованию 1-го Армейского Корпуса. Незадолго до начала активных боевых действия R-31 перевели на аэродромы Льеж, Бьерсэ в Дюра. До 28 мая они успели сделать 54 боевых вылета, но в конечном итоге все уцелевшие самолёты были уничтожены немцами на аэродромах.





 Модификации :
 R-31  первая серийная модификация.
 R-31 Lorraine

 второй самолет R.31 с двигателем Lorraine Petrel мощностью 650 л.с.

 R-32

 усовершенствованный вариант R.31.




 ЛТХ:
Модификация   R-31
Размах крыла, м   14.40
Длина, м   9.19
Высота, м   2.92
Площадь крыла, м2   32.00
Масса, кг
  пустого самолета   1380
  максимальная взлетная   2122
Тип двигателя   1 ПД Rolls-Royce Kestrel IIS
Мощность, л.с.   1 х 520
Максимальная скорость, км/ч   295
Крейсерская скорость, км/ч   262
Практическая дальность, км   1000
Практический потолок, м   8650
Экипаж, чел   2
Вооружение:   один 7,92-мм синхронизированный пулемет FN Browning в носовой части и такой же на кольцевом лафете в кабине наблюдателя
 до 80 кг бомб.


 Доп. информация :

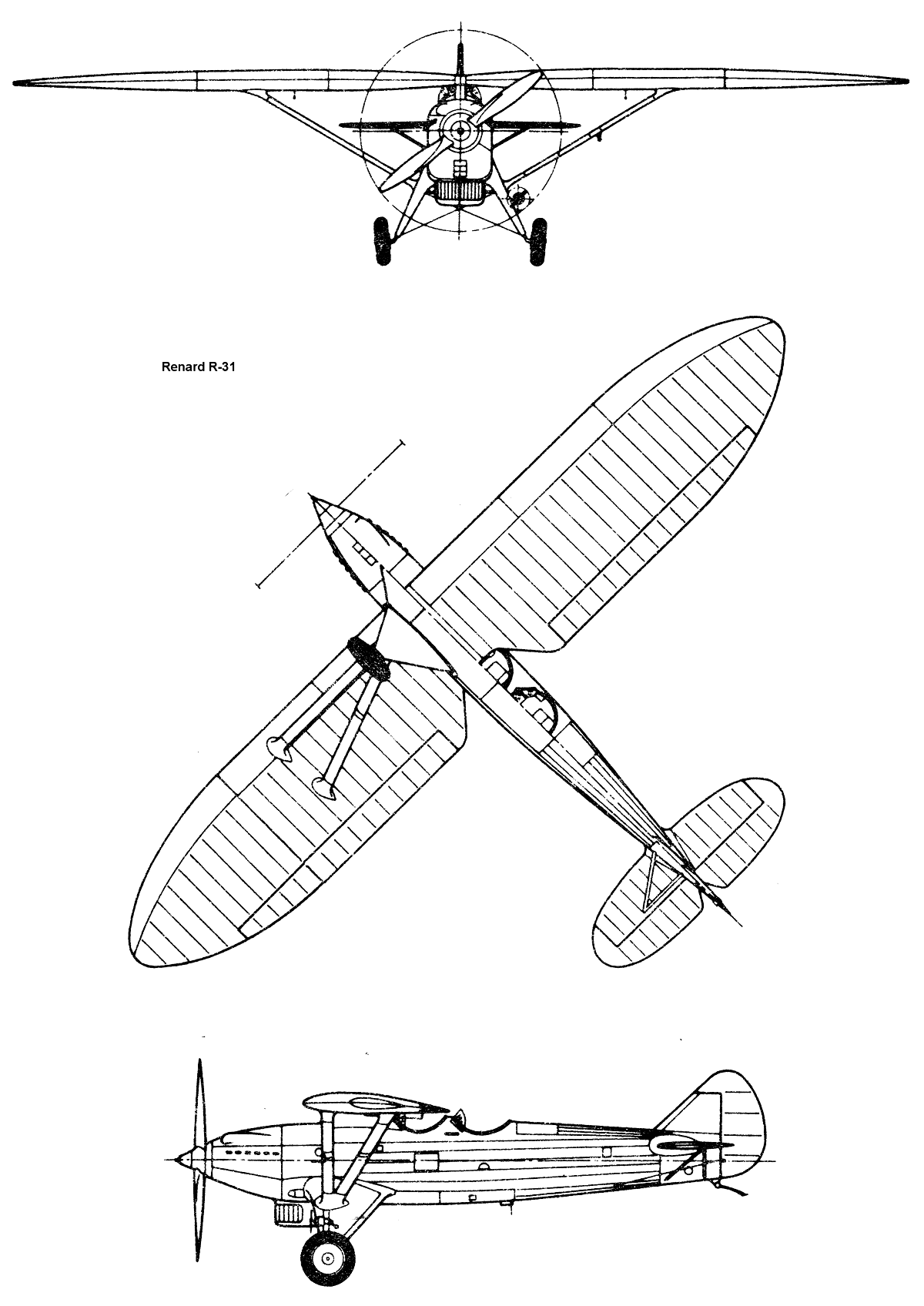

  Чертеж "Renard R-31"
  Фотографии:

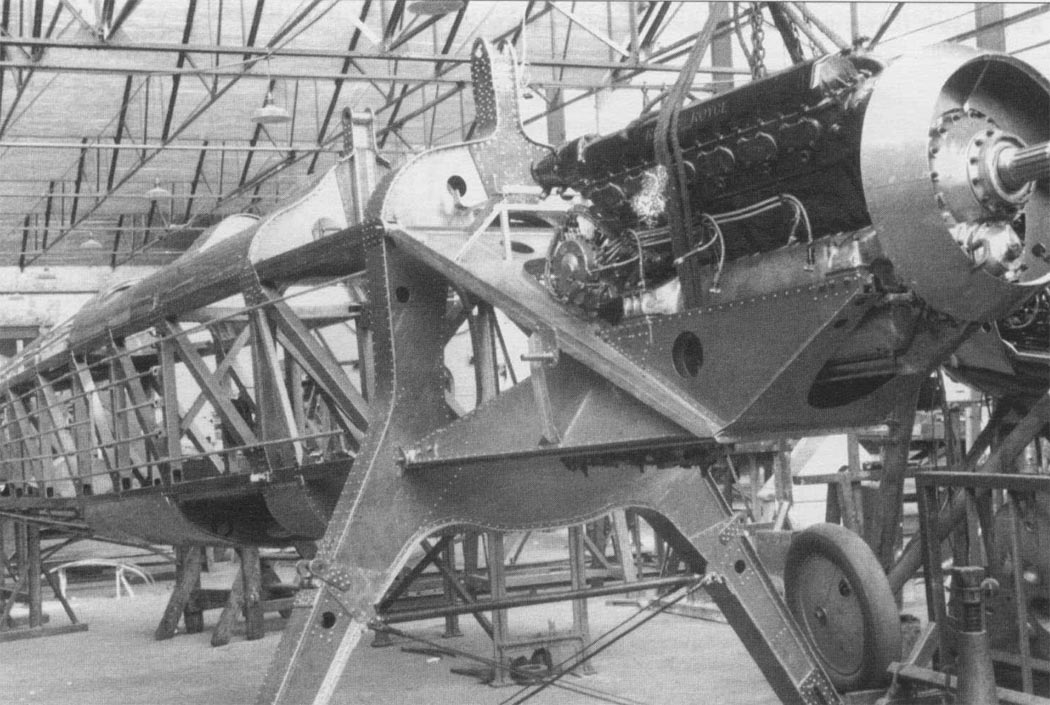

 Сборка R-31

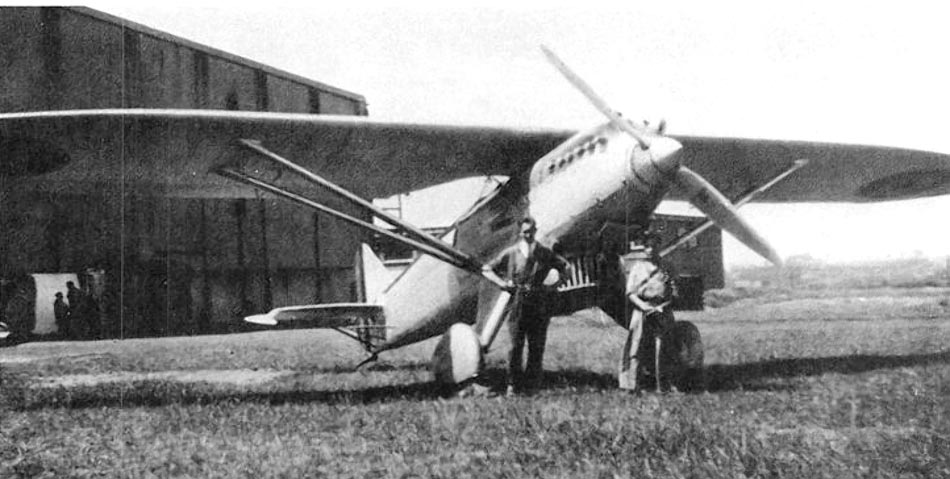

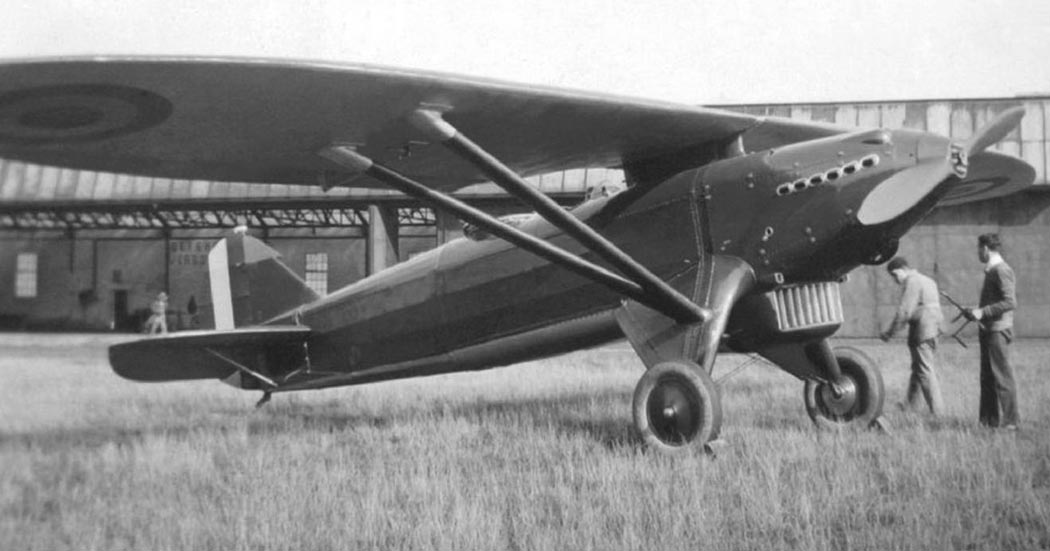

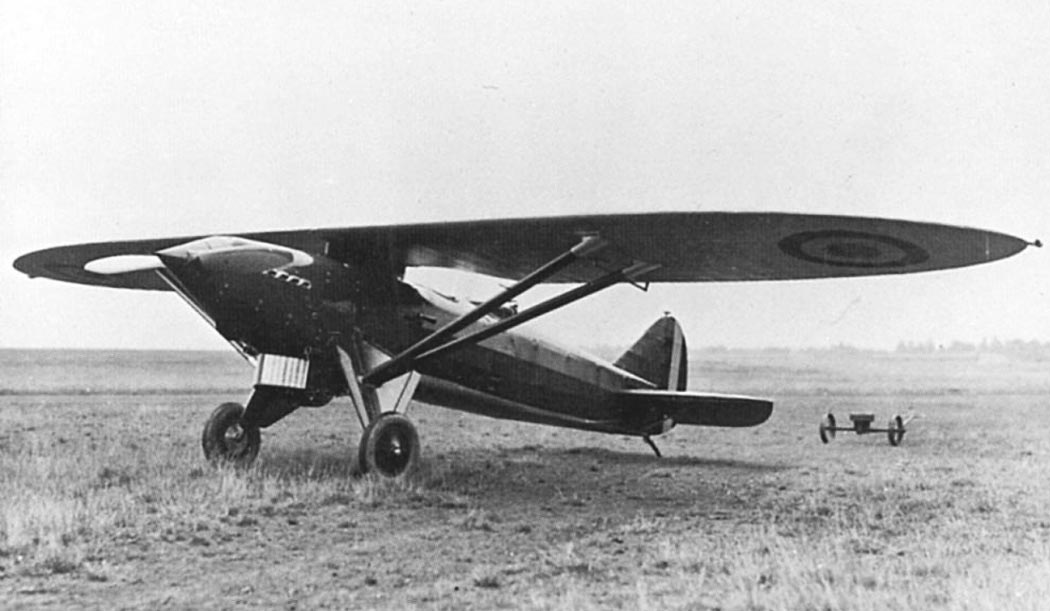

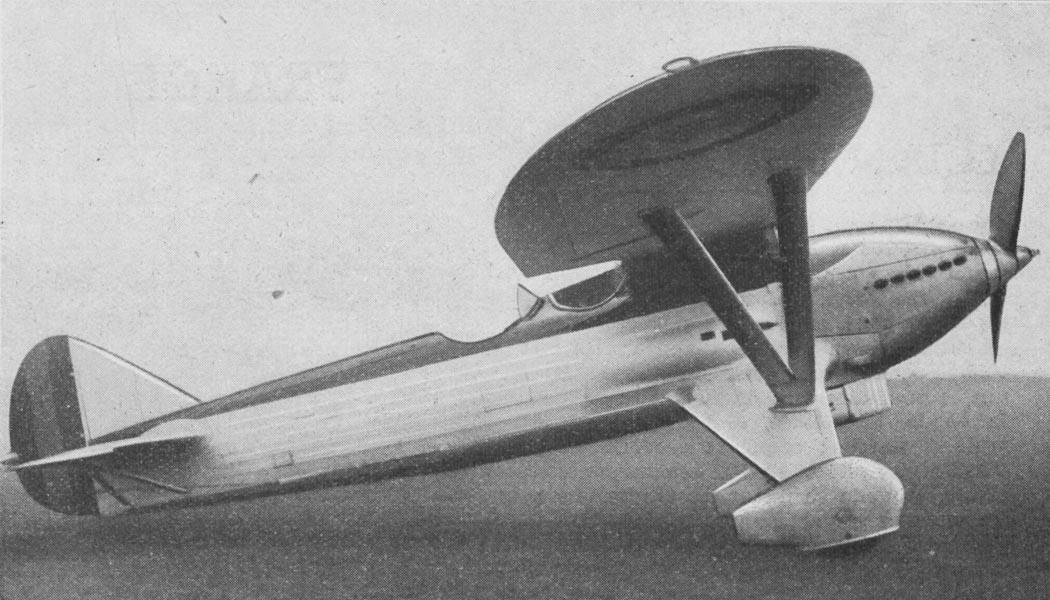

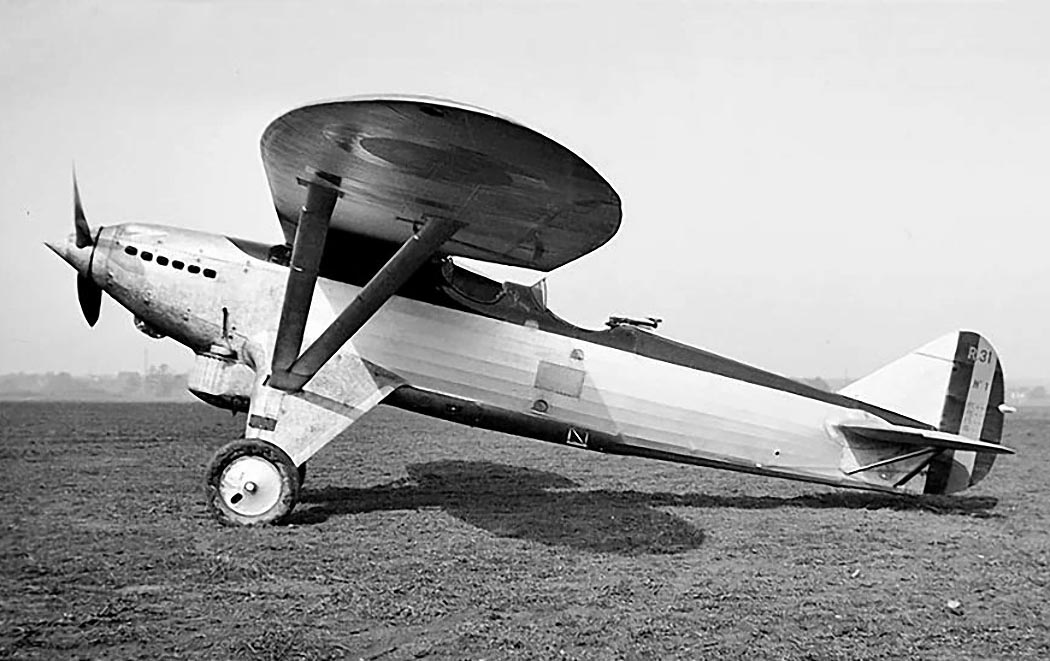

 Первый прототип R-31
 Первый прототип R-31

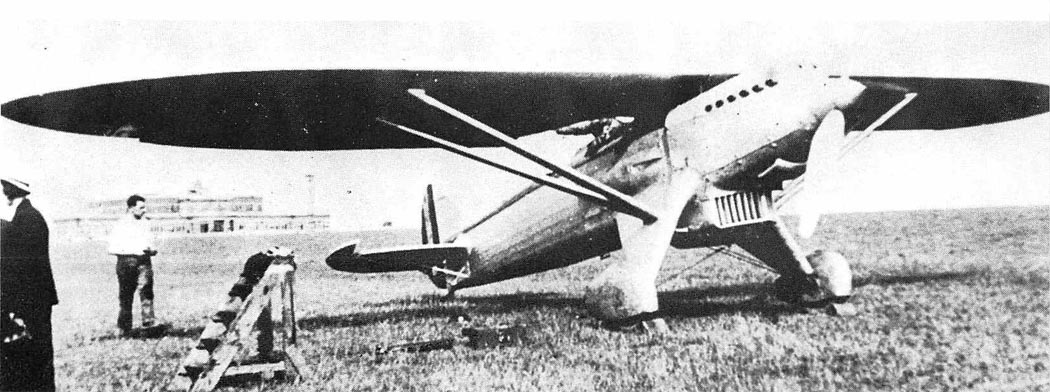

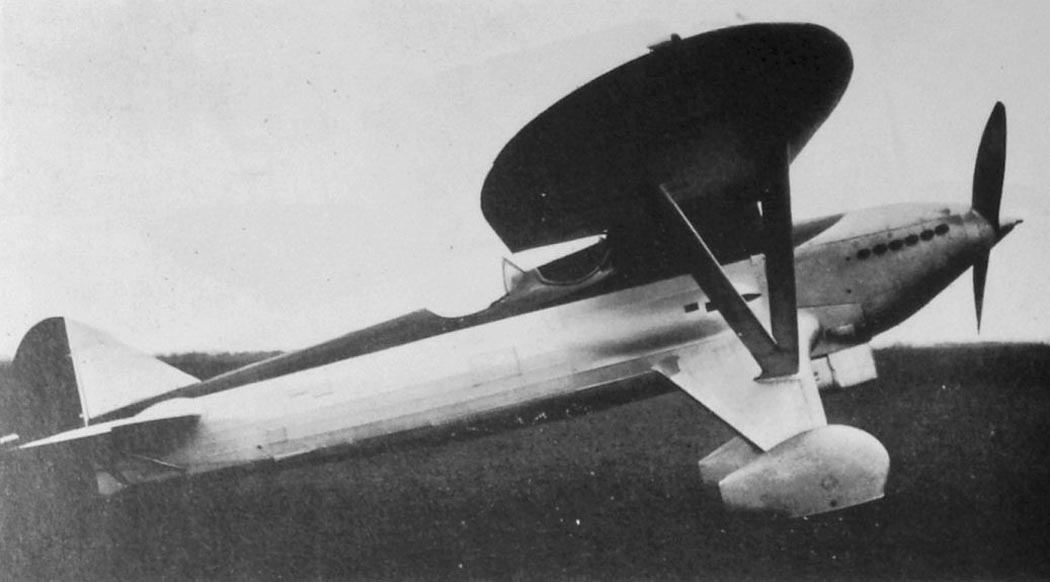

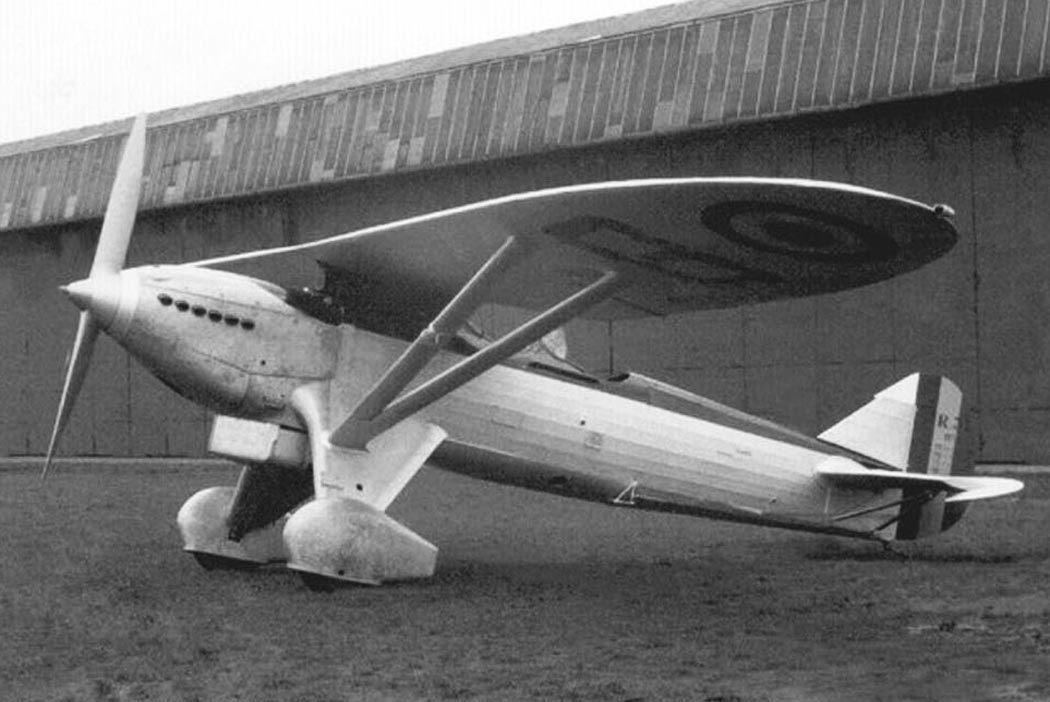

 Второй прототип R-31 с мотором Lorraine Petrel
 Второй прототип R-31 с мотором Lorraine Petrel
 Второй прототип R-31 с мотором Lorraine Petrel

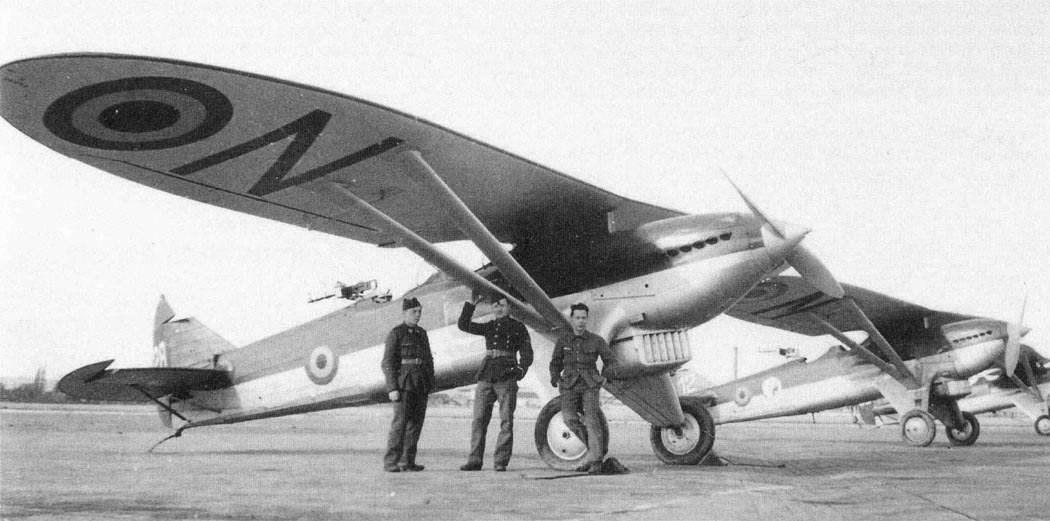

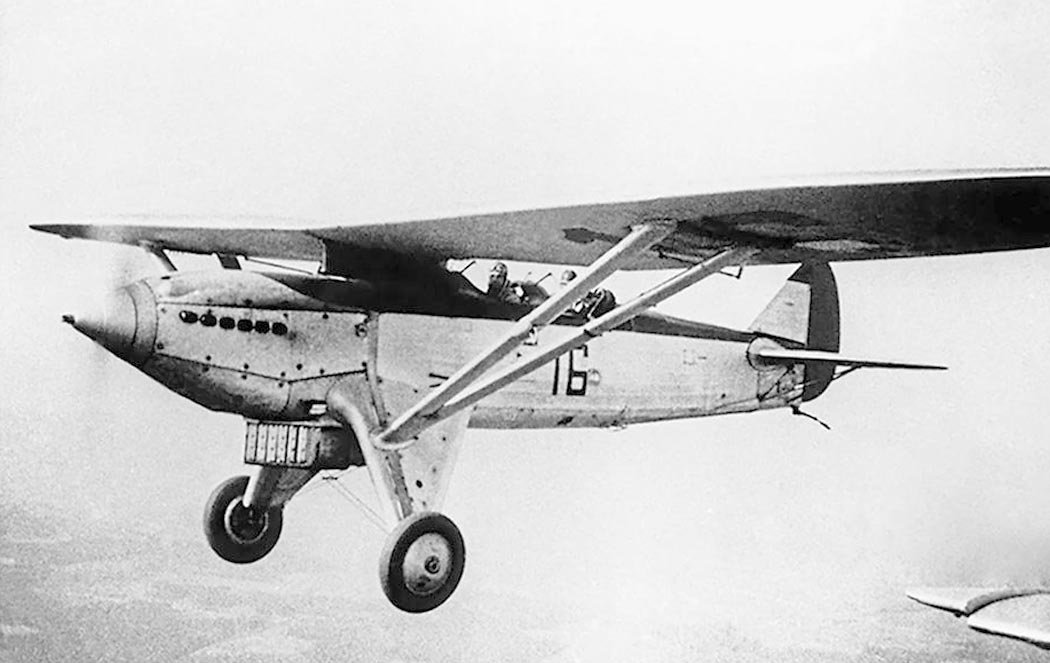

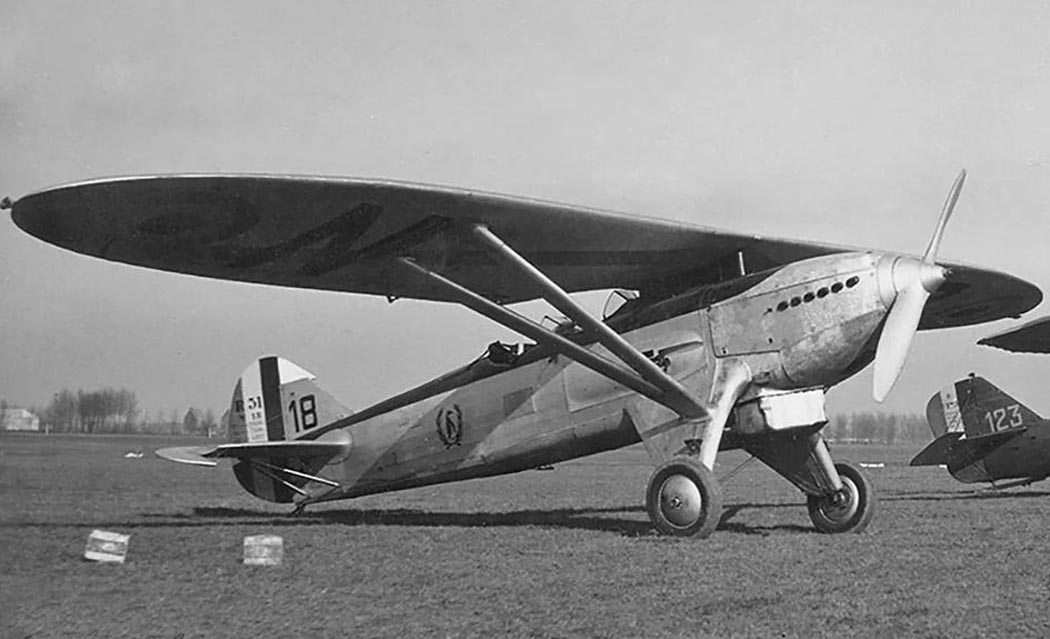

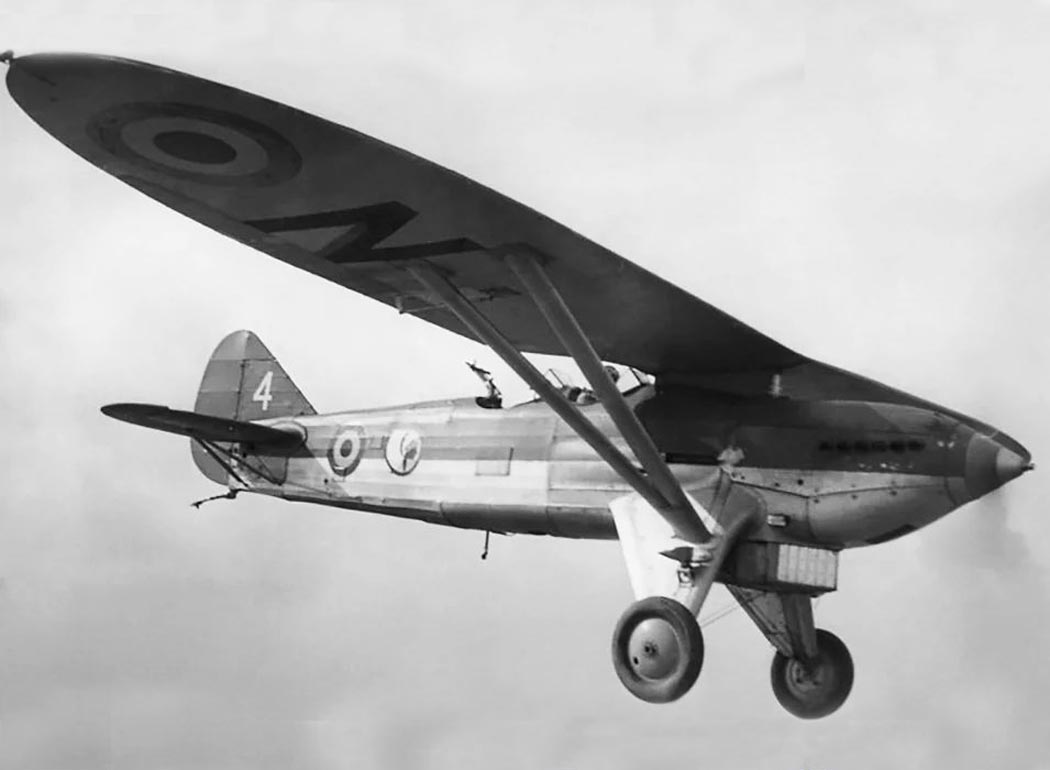

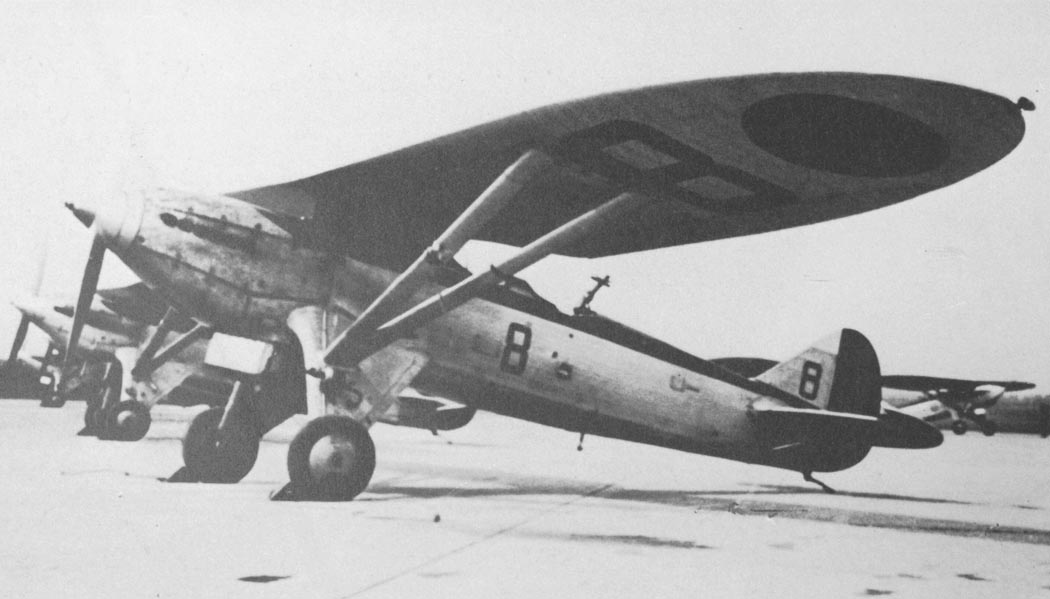

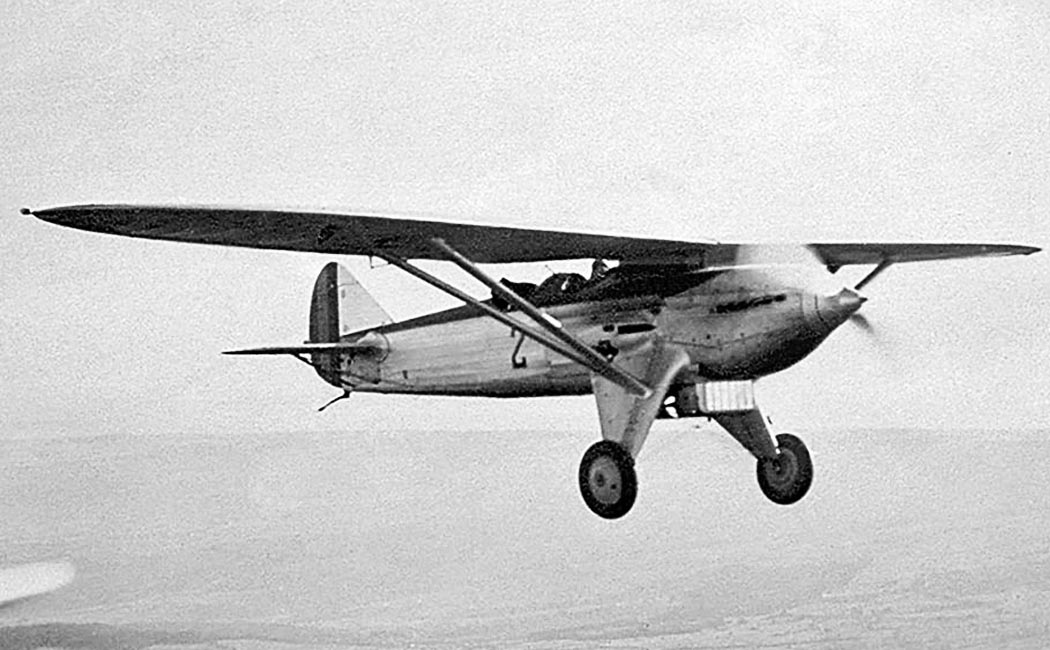

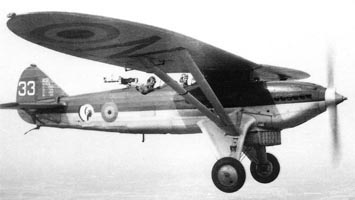

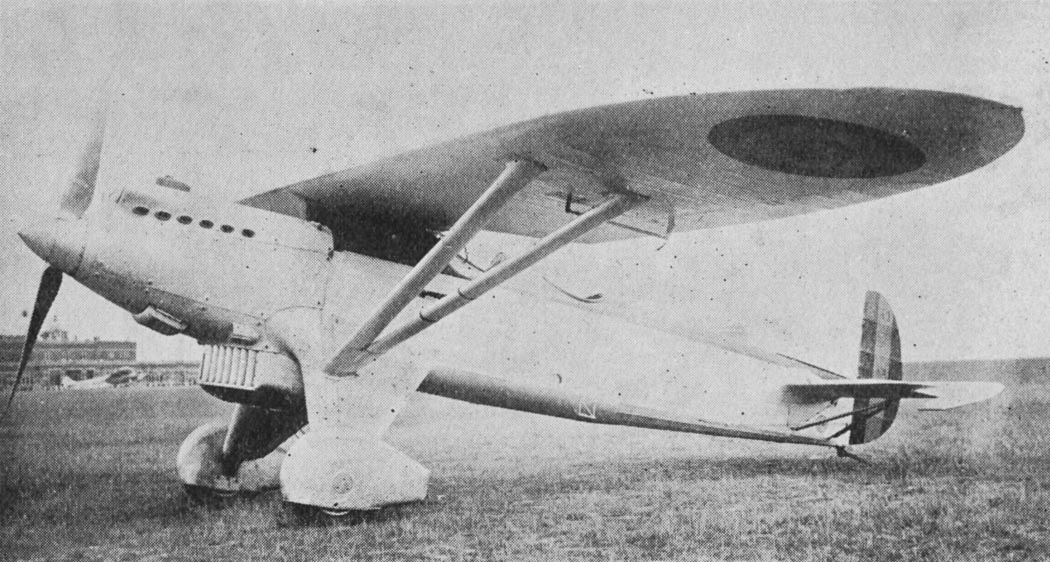

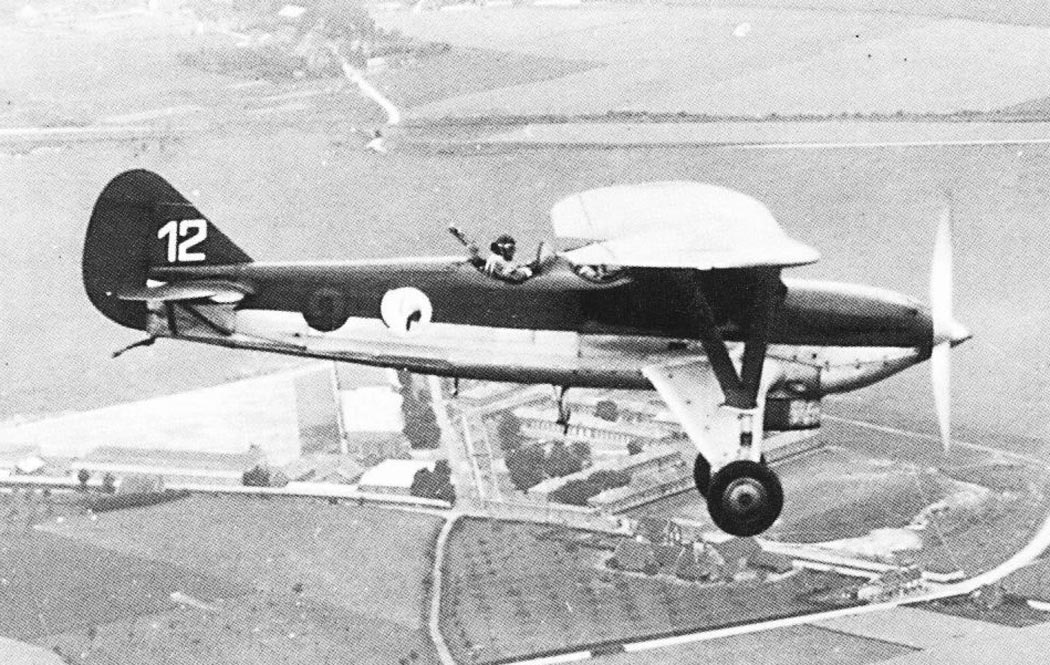

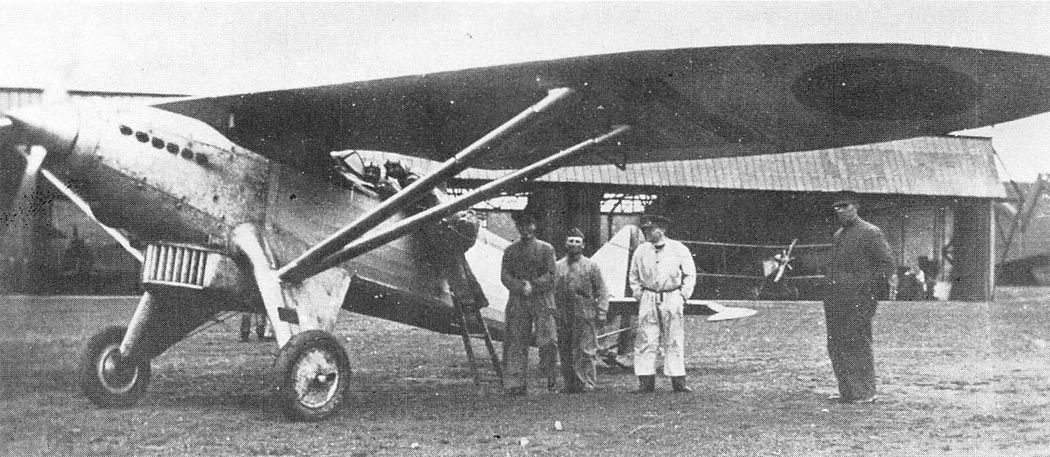

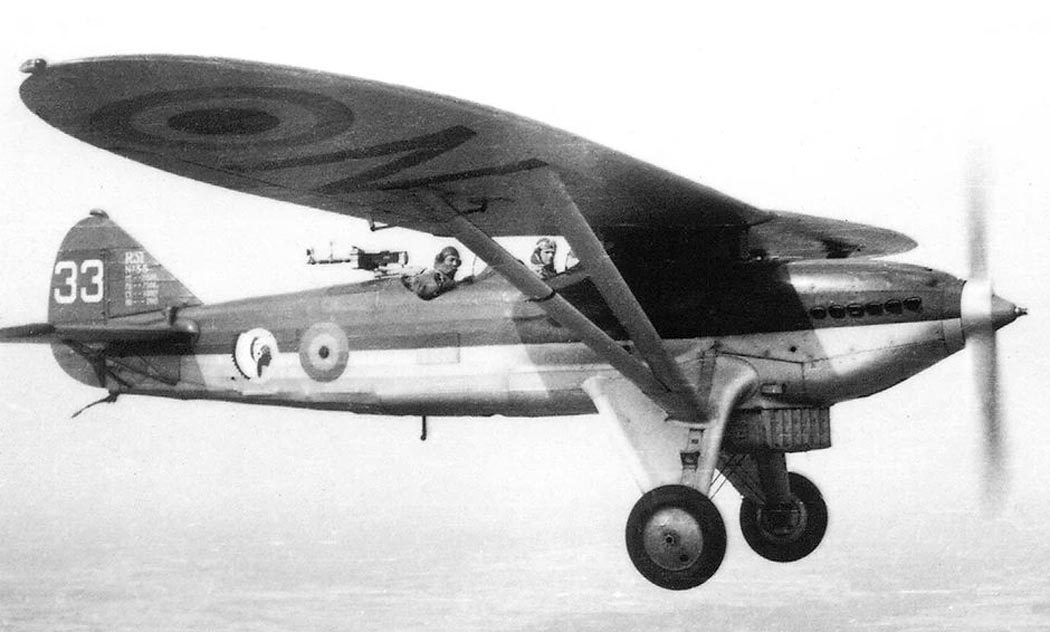

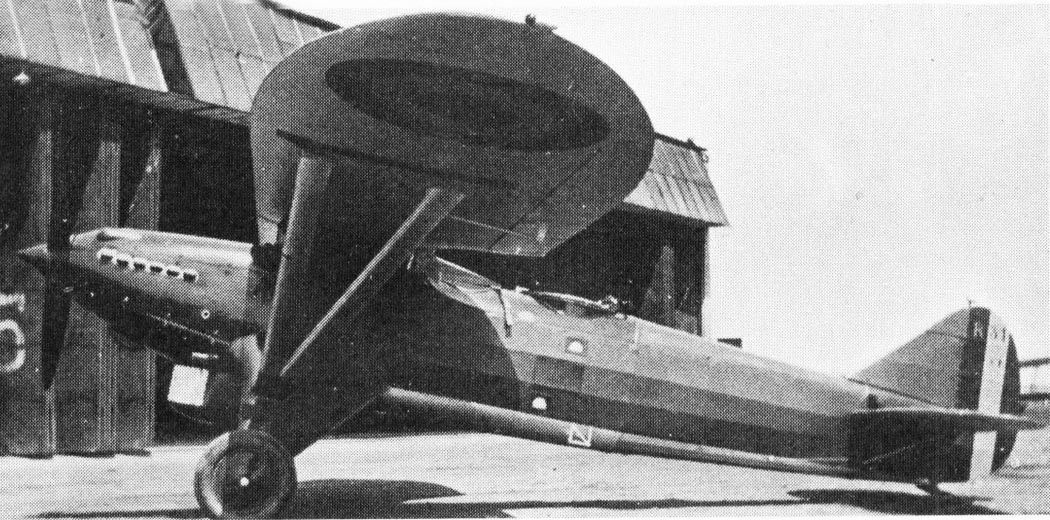

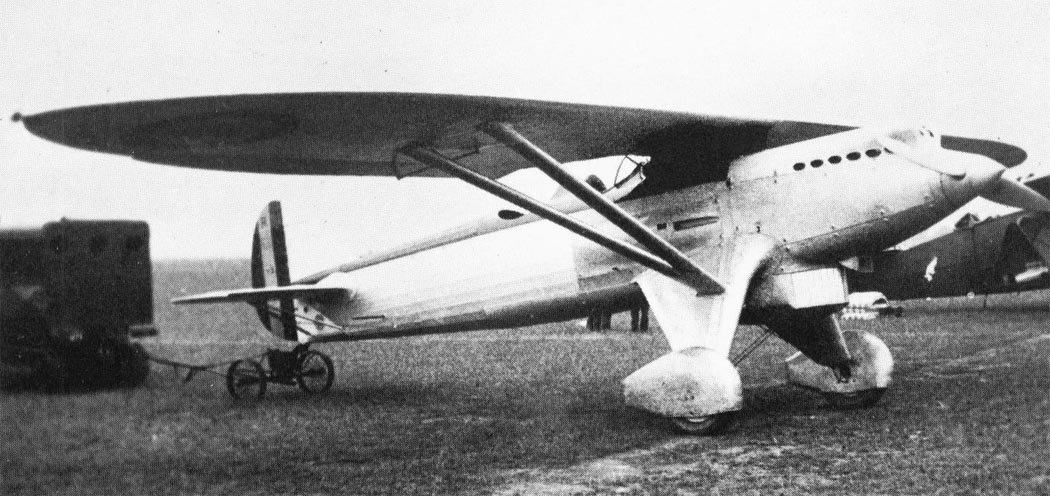

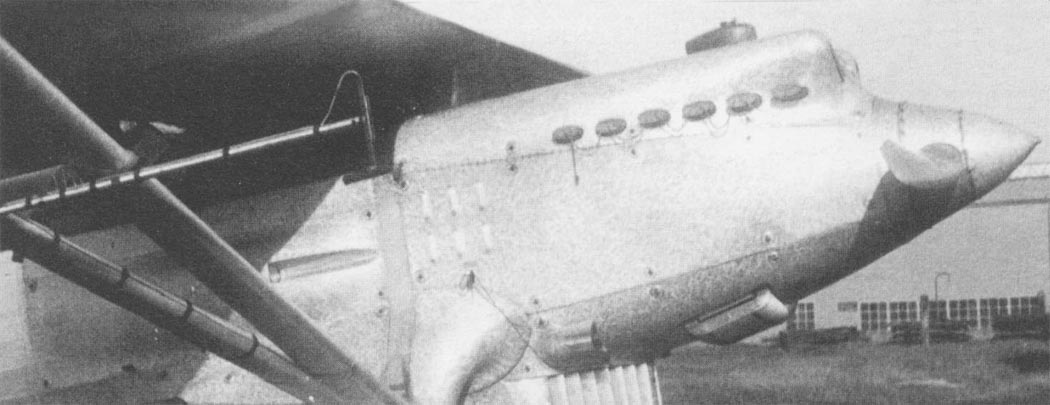

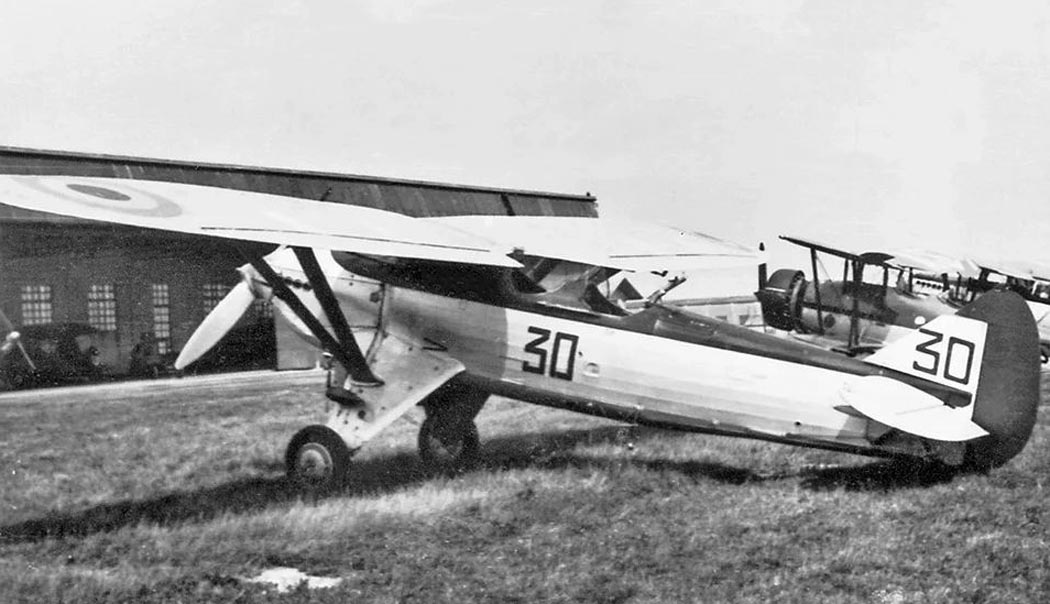

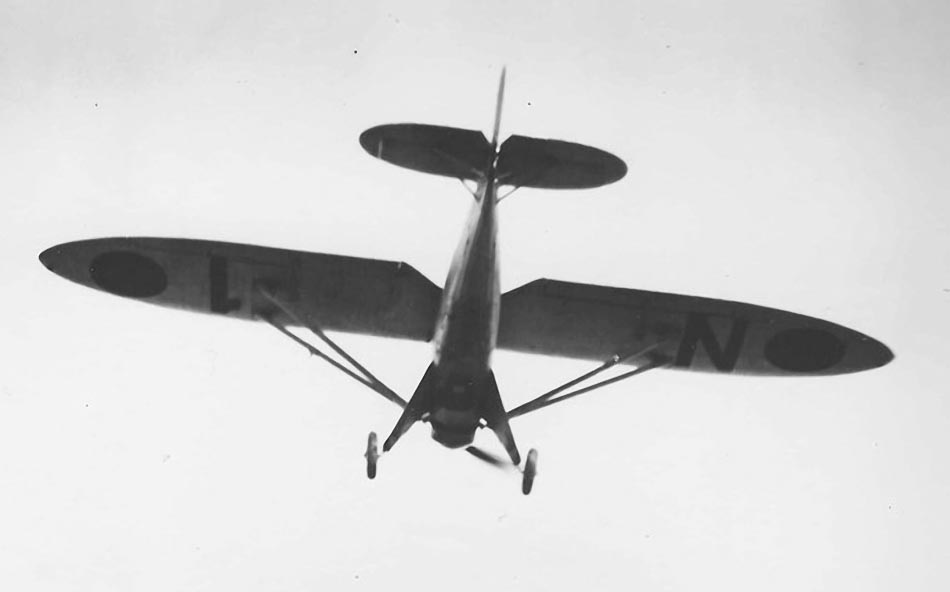

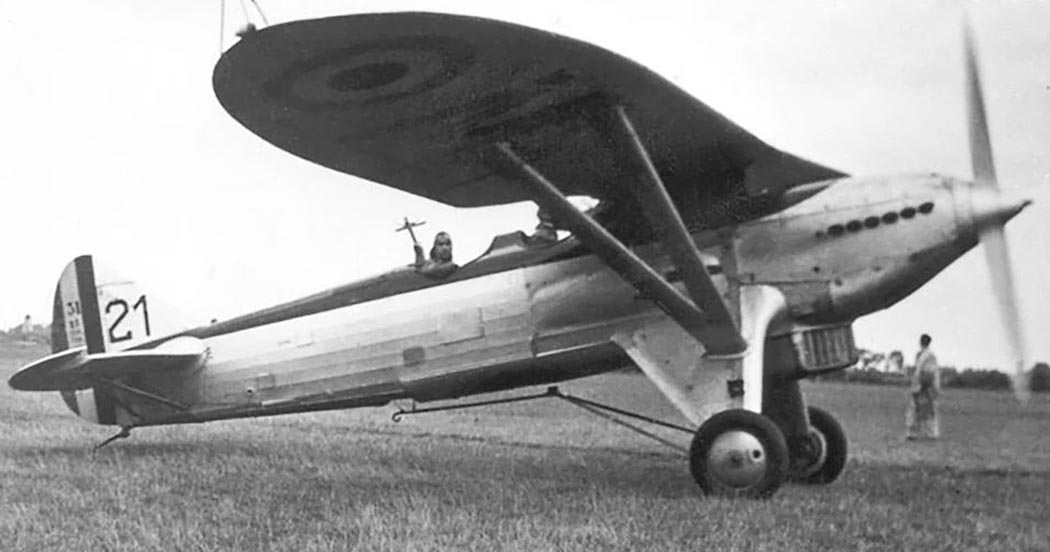

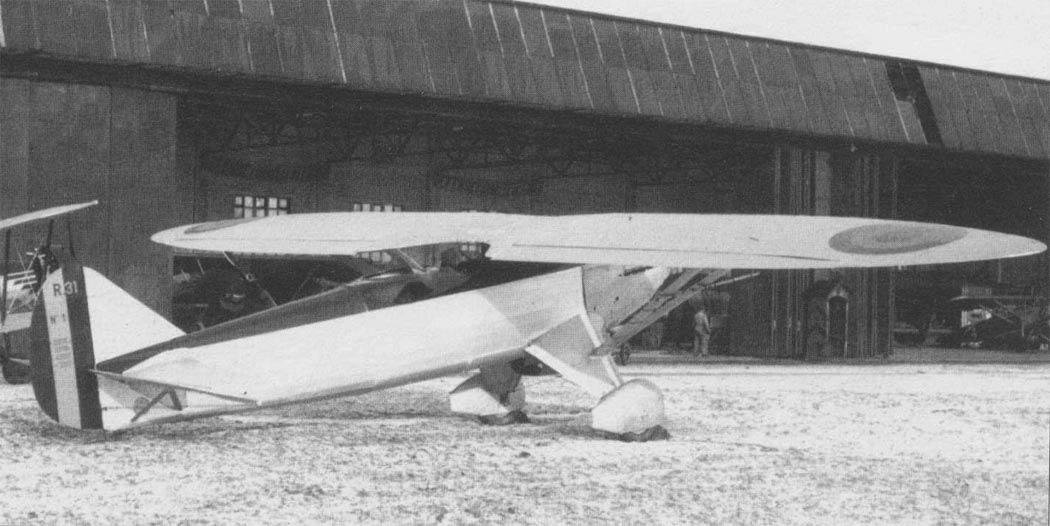

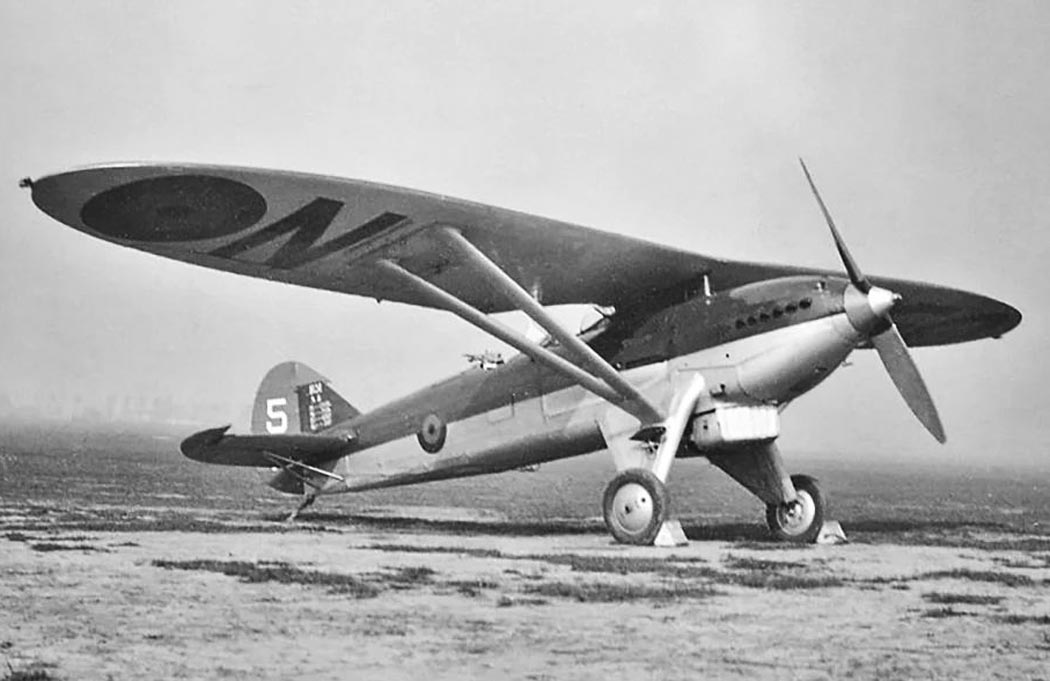

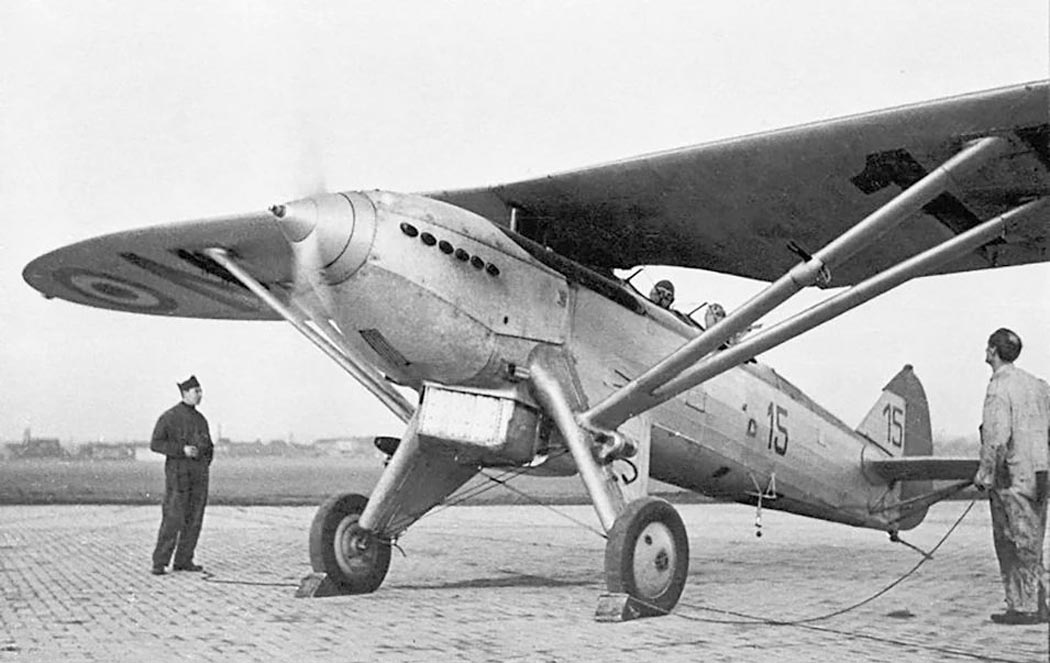

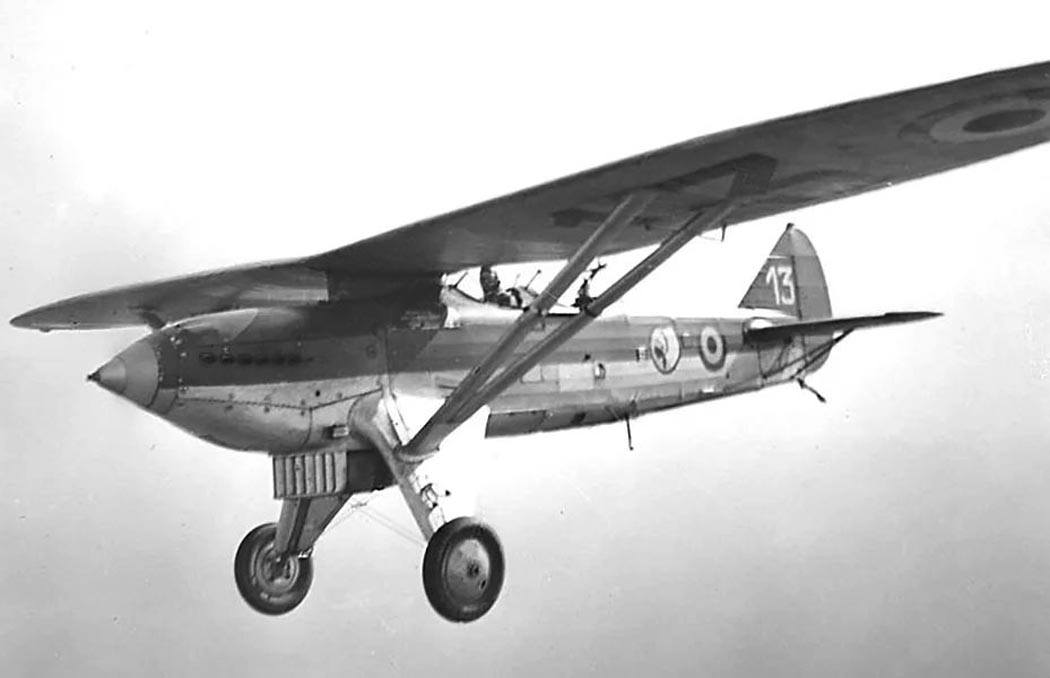

 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31
 R-31

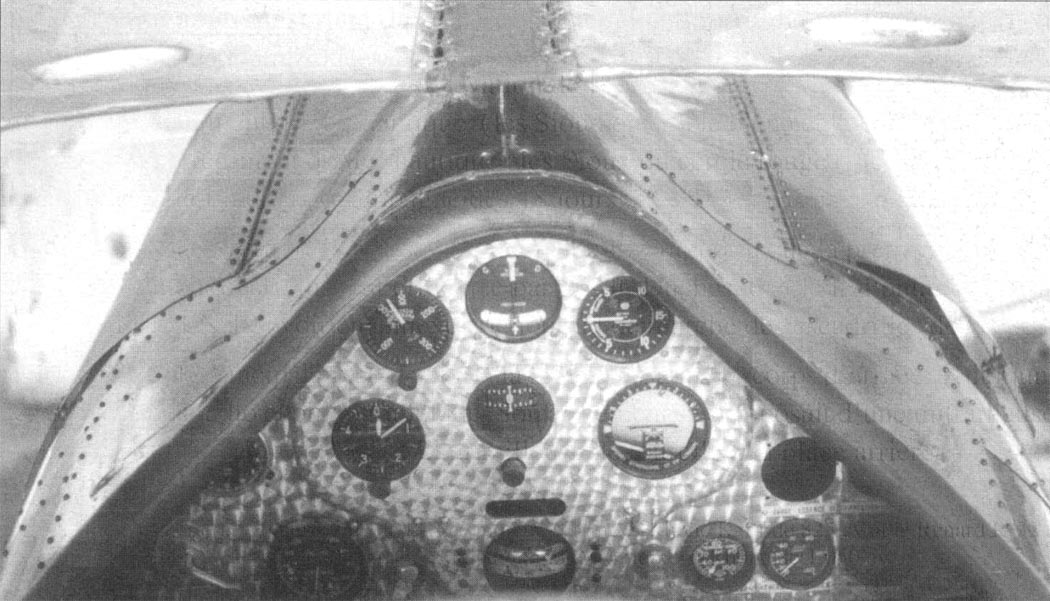

 Кабина R-31

 Схемы:

 R-31

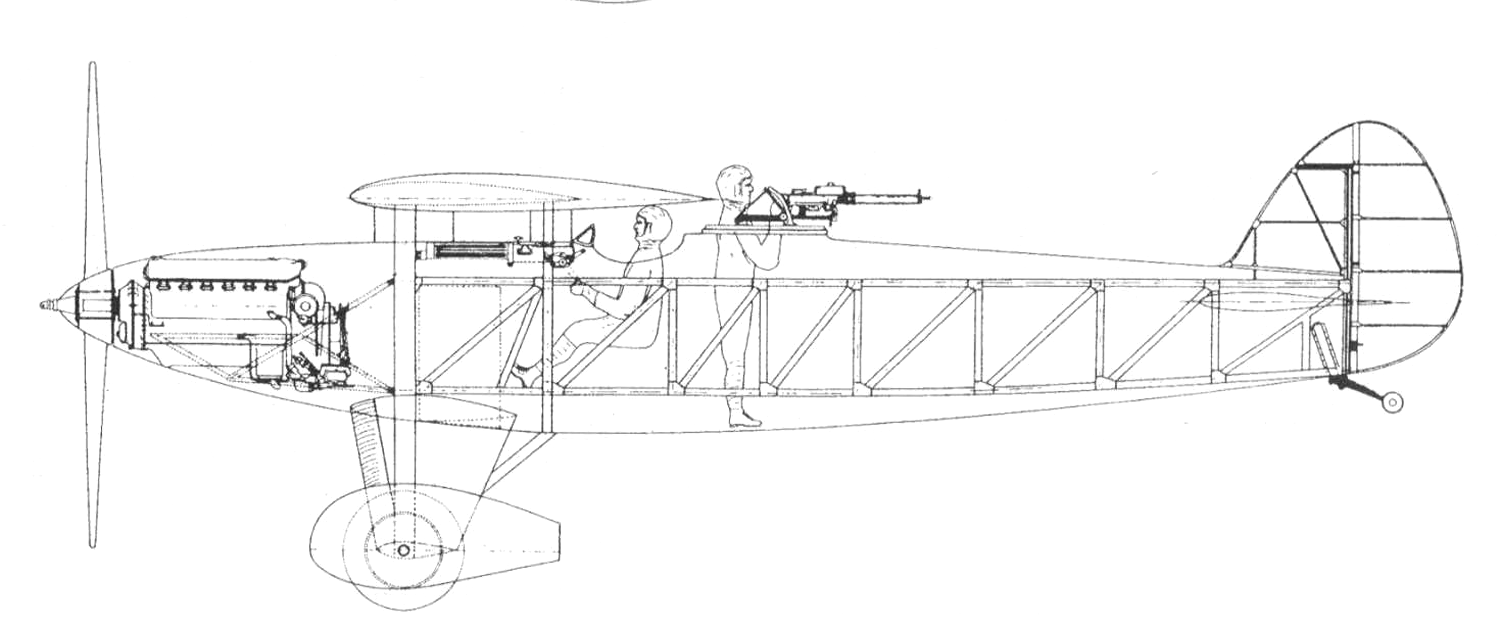

 Компоновочная схема

  Варианты окраски:

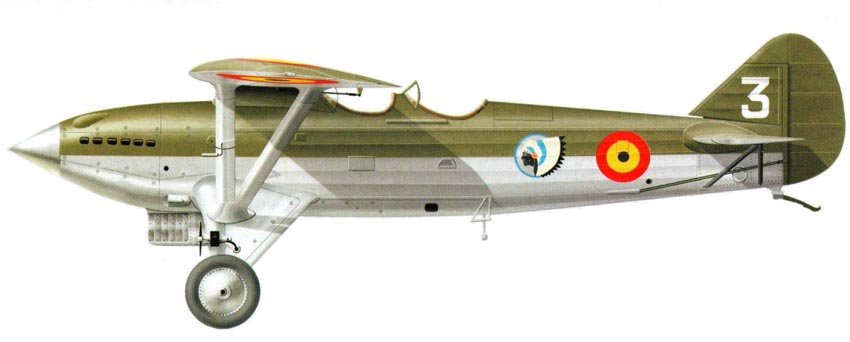

 R-31 Esc. 9/V/1 ВВС Бельгии
 R-31 Esc. 9/V/1 ВВС Бельгии (c) Thierry Dekker
 R-31 Esc. 11/VI/1 ВВС Бельгии (c) J-M.Guillou







Список источников:

Андрей Крумкач. Разведчик \ ближний бомбардировщик Renard R-31\R-32
Моделист-Конструктор 2003-01 (спец). Владимир Котельников. Ближние разведчики, корректировщики и штурмовики Второй мировой войны
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
Andre Hauet, Guy Roberty. Les avions Renard 1922-1970
Le Fana de l'Aviation 1972-10. Andre Hauet. Le Renard R.31
Le Fana de l'Aviation 1973-11. Andre Hauet. Renard R.31 Lorraine, R.32, R.33
AeroJournal 2010-02-03. Gregory De Smet. Le Renard et les Sioux
Icare No.74. 1939-40 / La Bataille de France : Volume VII - L'Aeronautique militaire belge
Avions 165. Philippe Saintes. "Mike" Donnet : l'Aeronautique Militaire belge a RAF
Aviation magazine 1956-09-06. Le Renard R-31
Aviation magazine international 1977-01-15. Jean Noel. Renard R.31
L'Annee aeronautique 1934-1935. Avion Renard, Type R 31
L'Aerophile 1936-01. Renard R.31
Belgian-wings.be. Renard R.31
Fnar.be. Les Avions Renard > R31
Gevechtsvliegtuigen, de Renard R-31
Thomas Wilberg. The Virtual Aviation Museum. Renard R 31
1000aircraftphotos.com. No. 10861. Renard R.31 Belgian Air Force
L+K 1981-18. Vaclav Nemecek. Renard R-31
