   RK.1 Schwalbe

Разработчик: Raab-Katzenstein
Страна: Германия
Первый полет: 1926
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



Фирма Raab-Katzenstein-Flugzeugwerke GmbH была основана в ноябре 1925 года двумя бывшими пилотами Антонием Раабом (Antonius Raab) и Куртом Катценштейном (Kurt Katzenstein), работавшими до этого на фирме Dietrich-Gobiet Flugzeugwerk AG.

В этом же году были начата работа над первым проектом компании - учебно-тренировочным самолетом, получившим обозначение KL.1. Машина создавалась на основе DP.XI фирмы Dietrich-Gobiet, и представляла собой двухместный двухстоечный биплан, оснащенный двигателем Siemens Halske Sh 11 мощностью 110 л.с.

16 января 1926 года первый KL.1, пилотируемый Антонием Раабом, поднялся в воздух. А уже в марте этого года компания получила первый заказ. В общей сложности было построено 42 самолета (из них 25 в модификации KL.1a, 7 KL.1b с двигателем Siemens Halske Sh 12 и 10 KL.1c с двигателем Anzani).

Позднее несколько KL.1a были модернизированы в версии d, e, f и g отличавшиеся незначительными конструкторскими модификациями. После принятия на фирме единой системы обозначение самолет стал называться RK.1 Schwalbe.





 ЛТХ:
Модификация   RK.1a
Размах крыла, м   8.00
Длина, м   6.25
Высота, м   2.55
Площадь крыла, м2   17.10
Масса, кг
  пустого самолета   490
  нормальная взлетная   740
Тип двигателя   1 ПД Siemens Halske Sh 11
Мощность, л.с.   1 х 110
Максимальная скорость у земли , км/ч   150
Крейсерская скорость , км/ч   130
Продолжительность полета, ч.мин
Скороподъемность, м/мин
Практический потолок, м
Экипаж, чел   2


 Доп. информация :


  Фотографии:

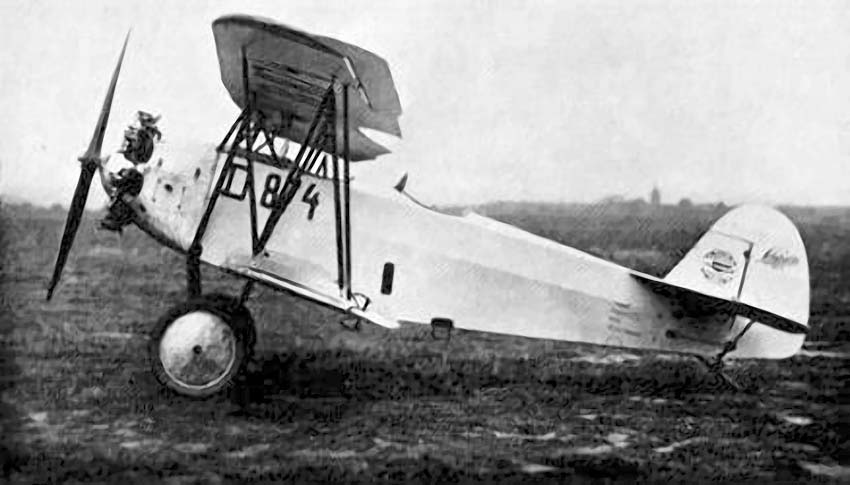

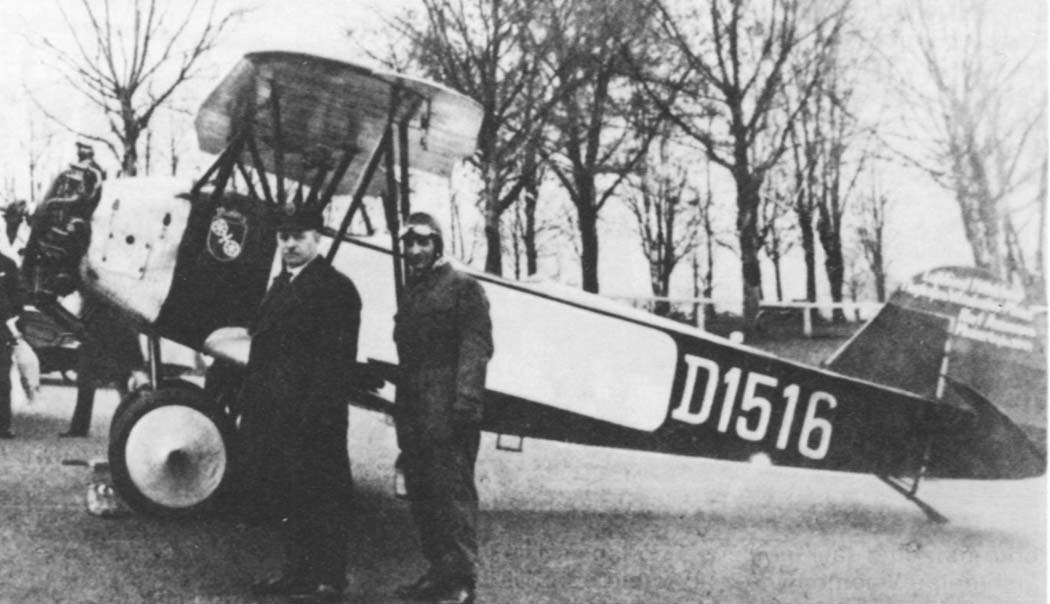

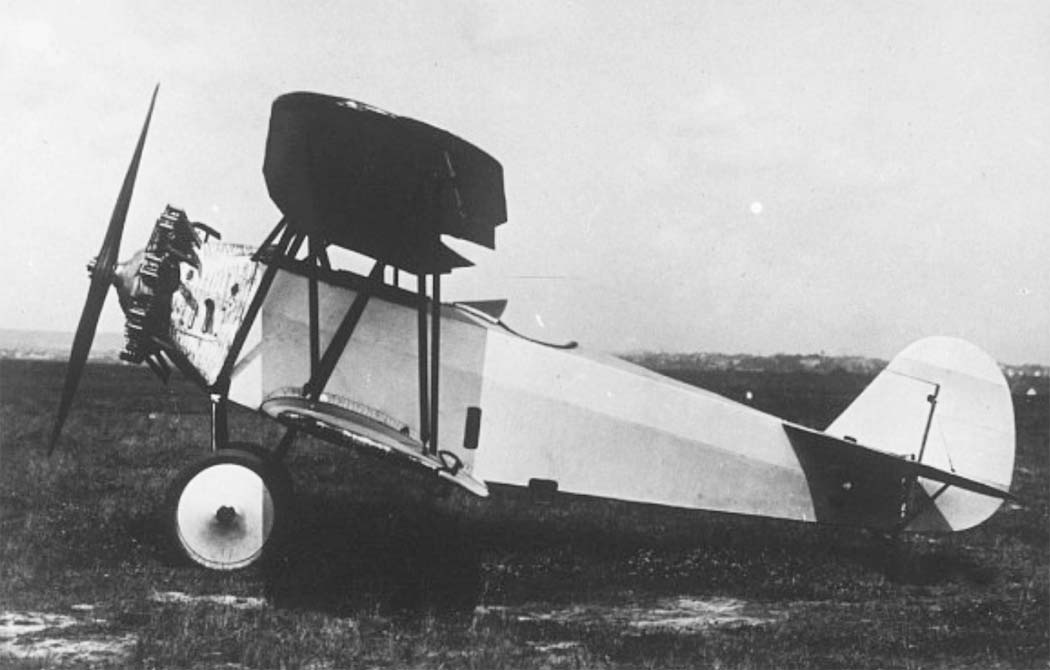

 Прототип RK-1

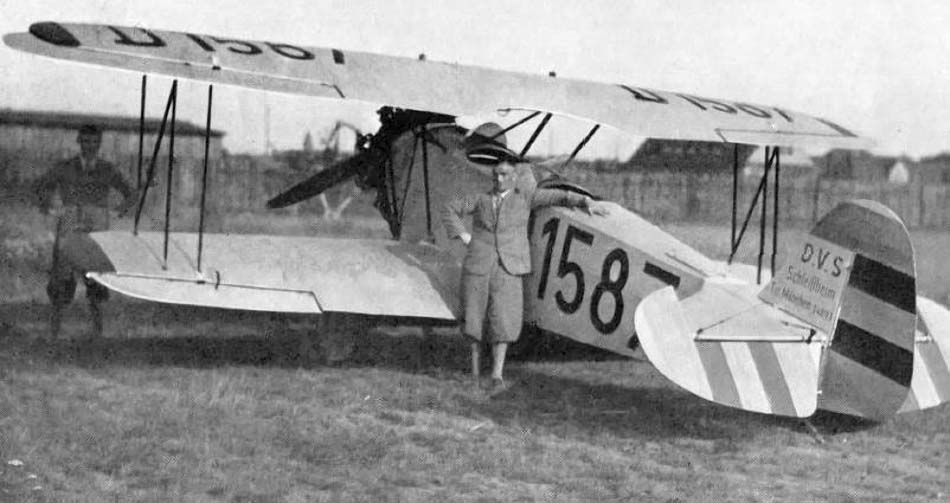

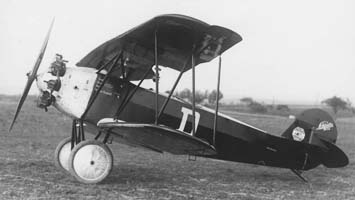

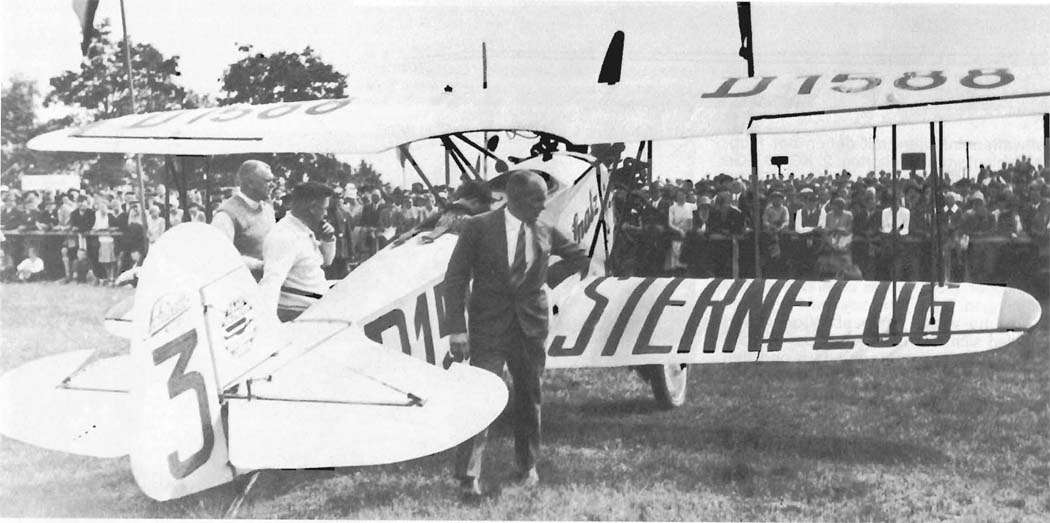

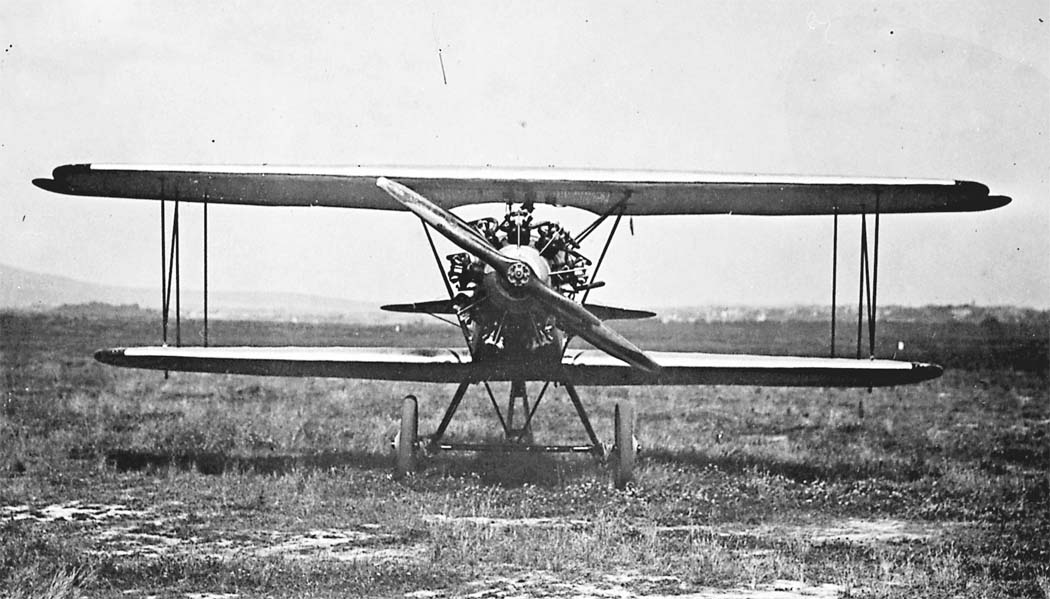

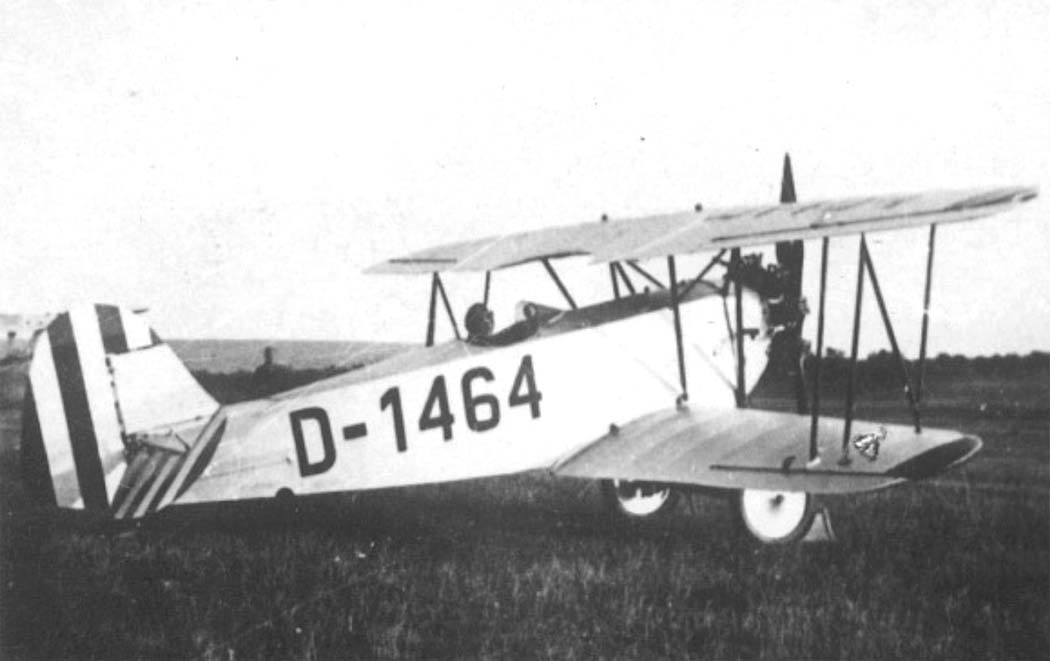

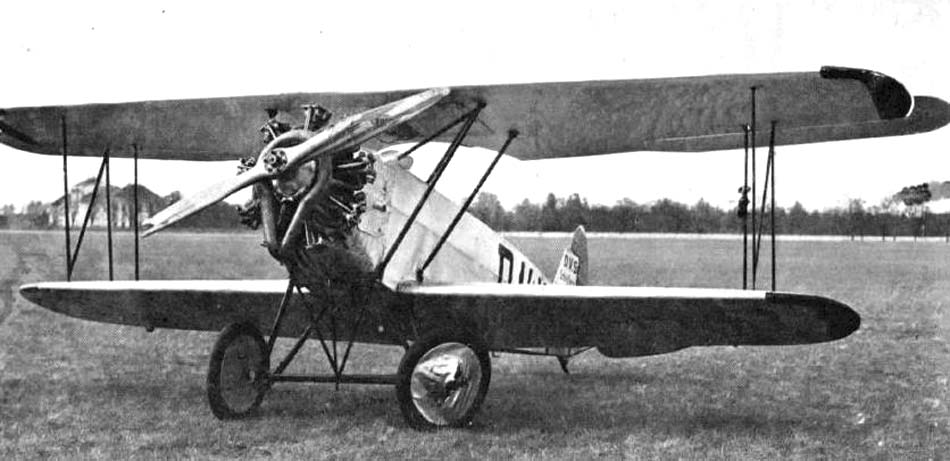

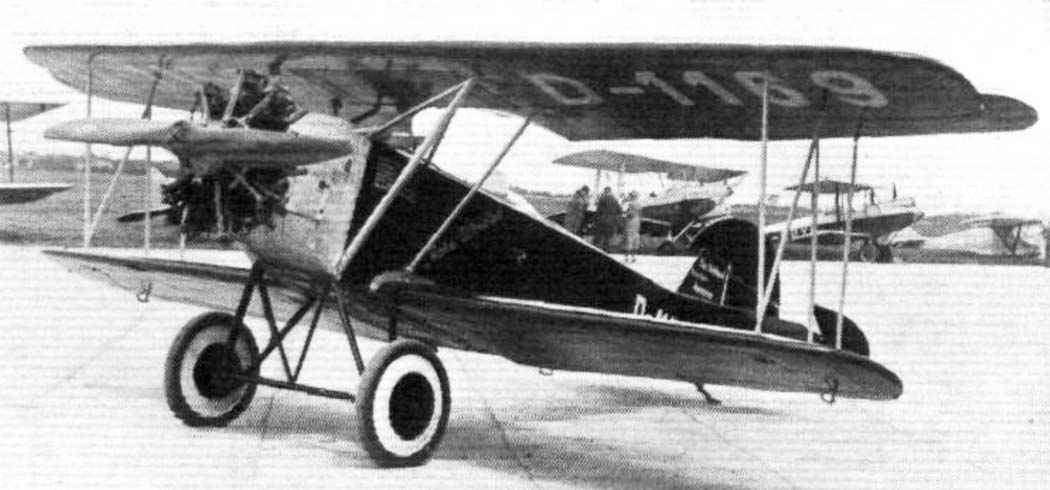

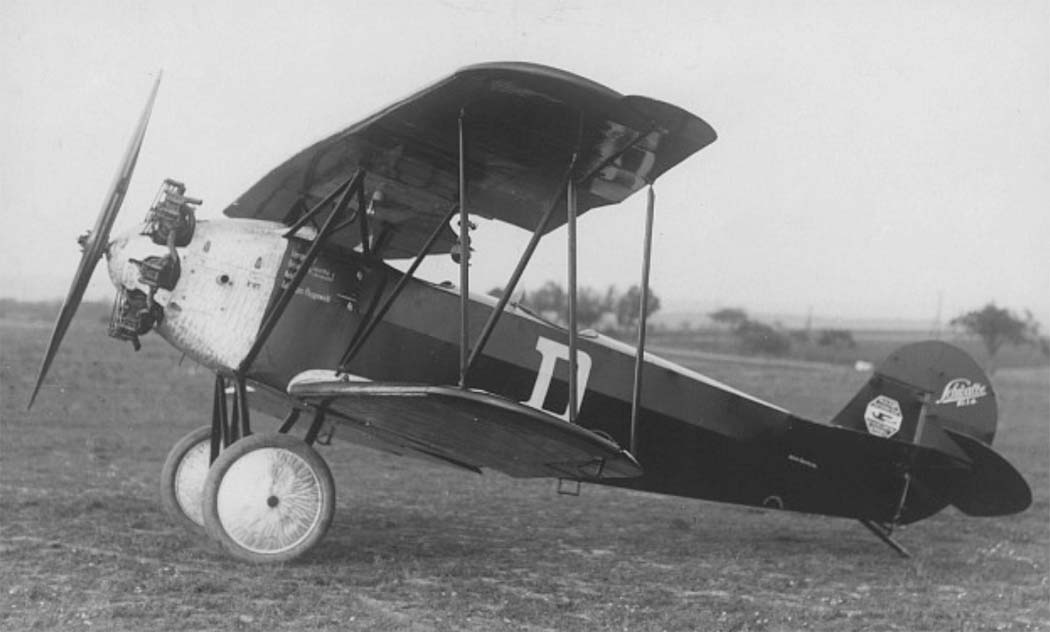

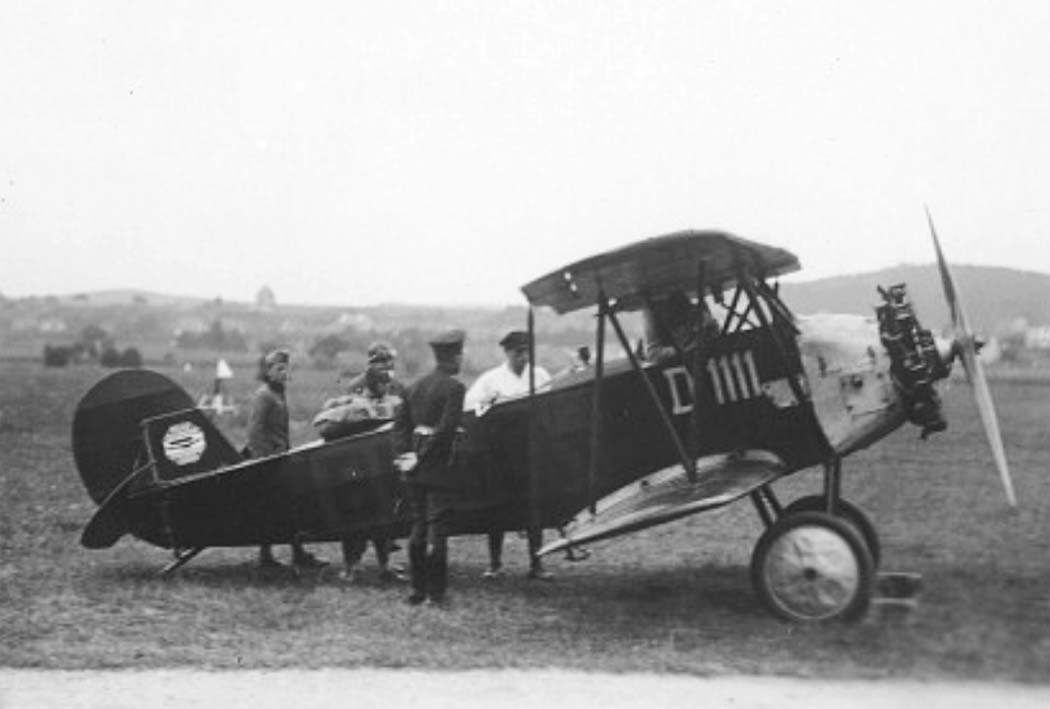

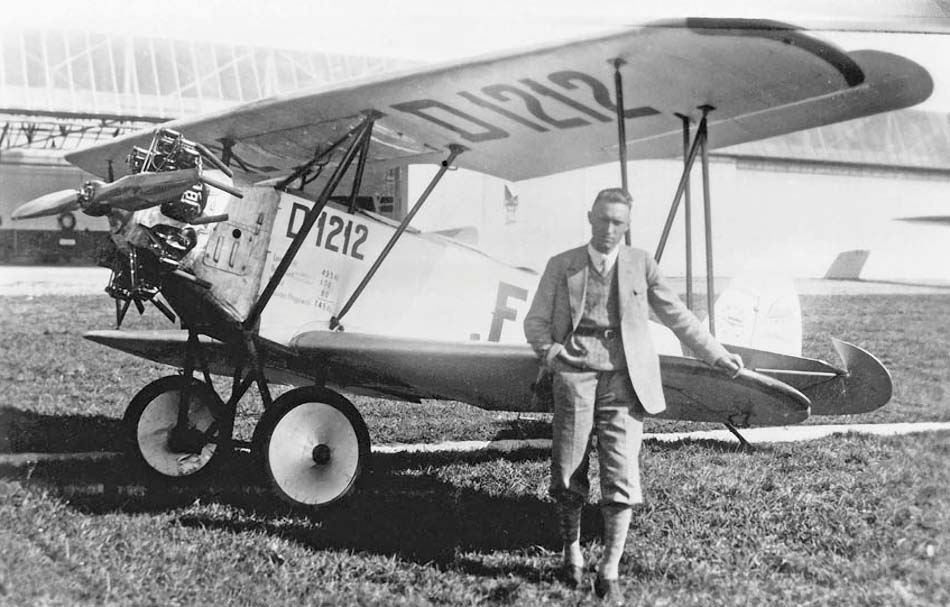

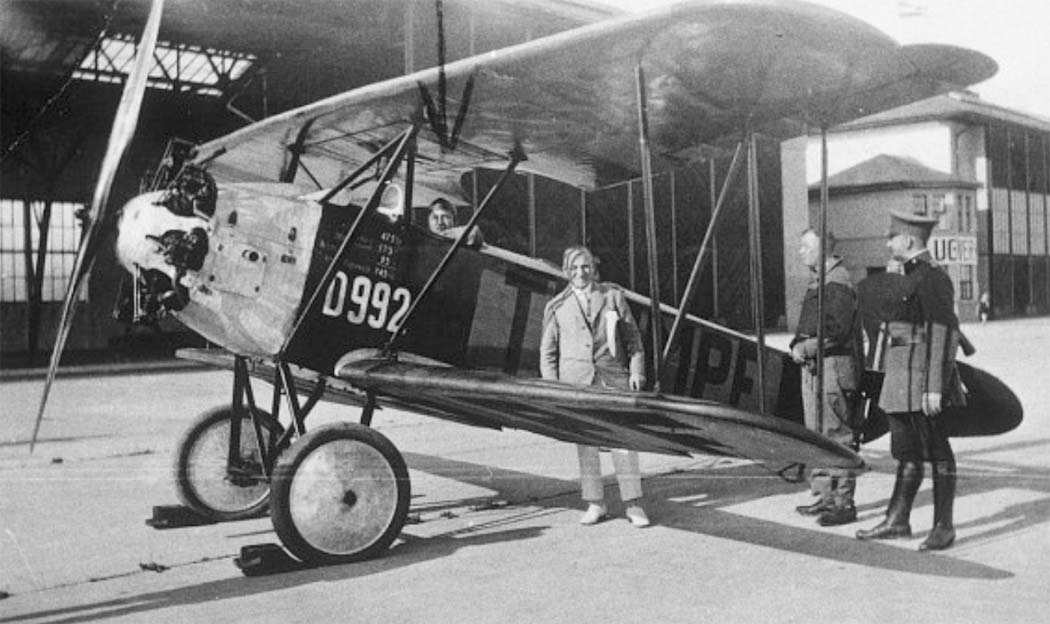

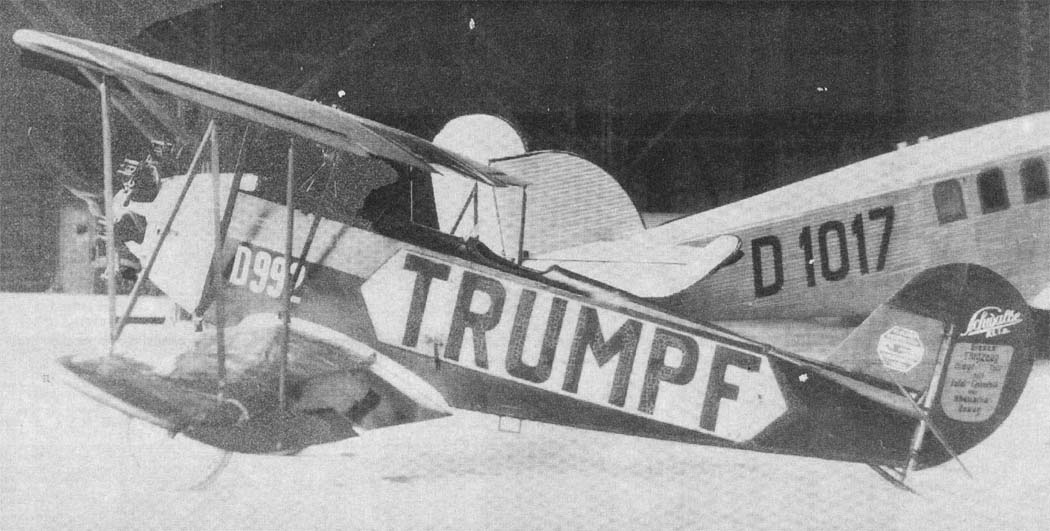

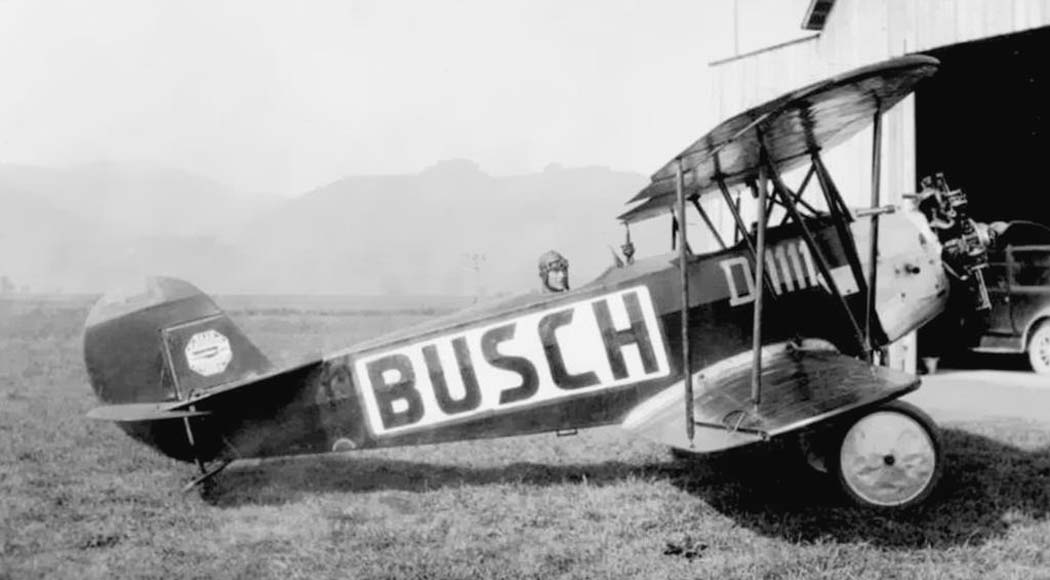

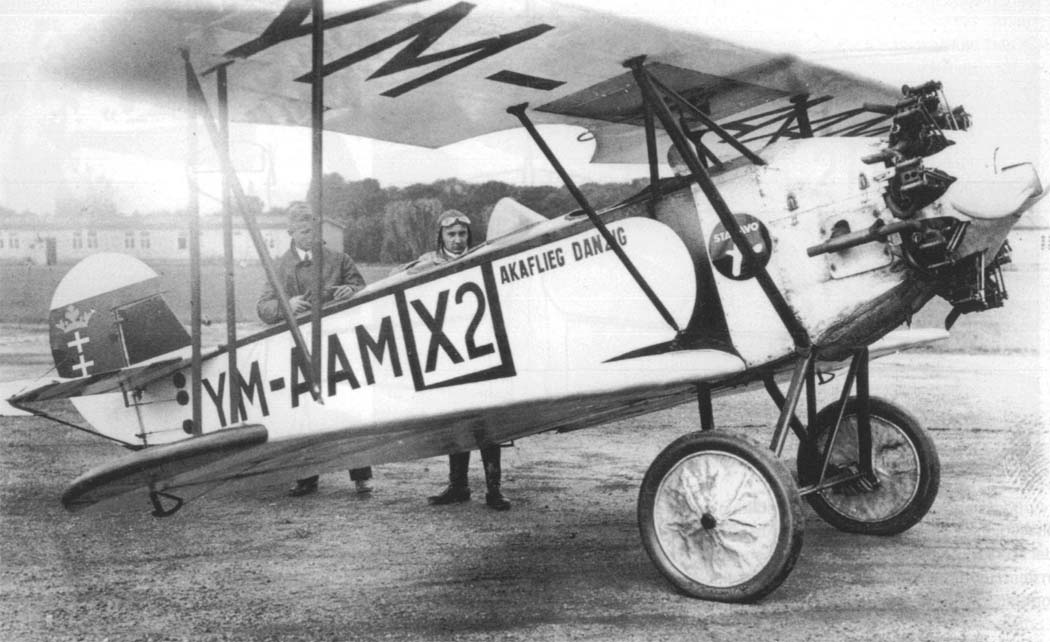

 RK-1a (Kl 1a)

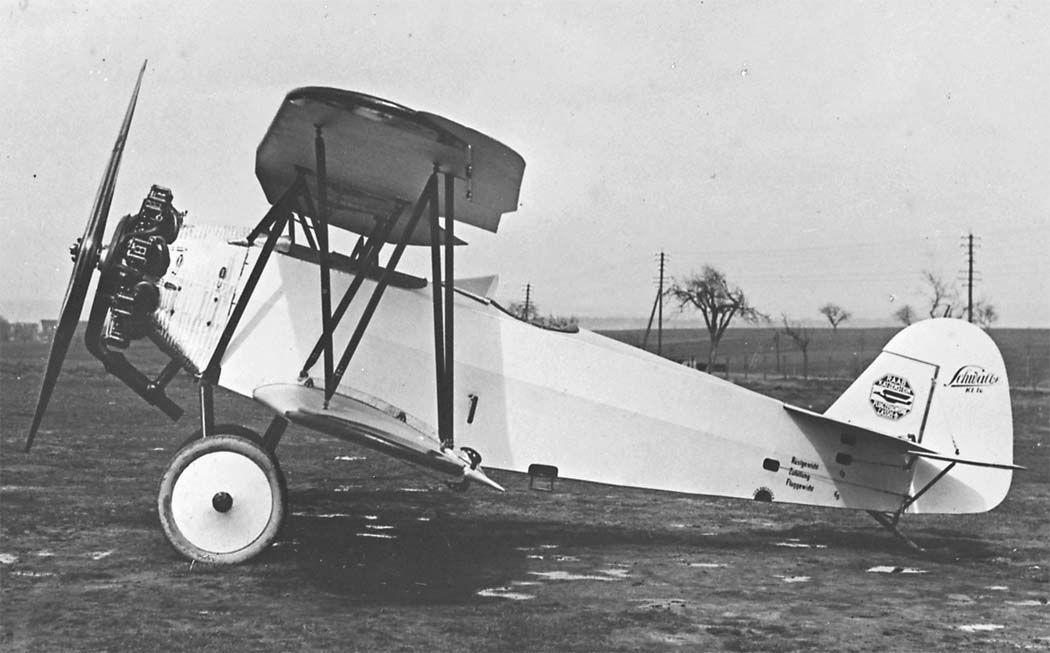

 Серийный RK-1a (Kl 1a)
 RK-1a (Kl 1a)
 RK-1a (Kl 1a)
 RK-1a (Kl 1a)
 RK-1a (Kl 1a)
 RK-1a (Kl 1a)
 RK-1a (Kl 1a)

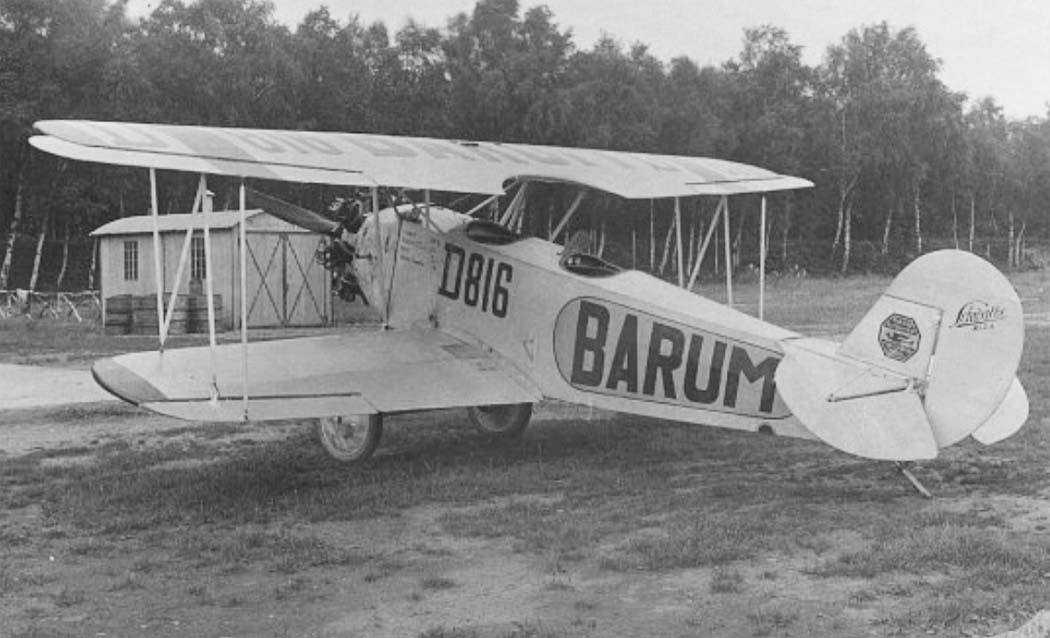

 RK-1b (Kl 1b)
 RK-1b (Kl 1b)
 RK-1b (Kl 1b)

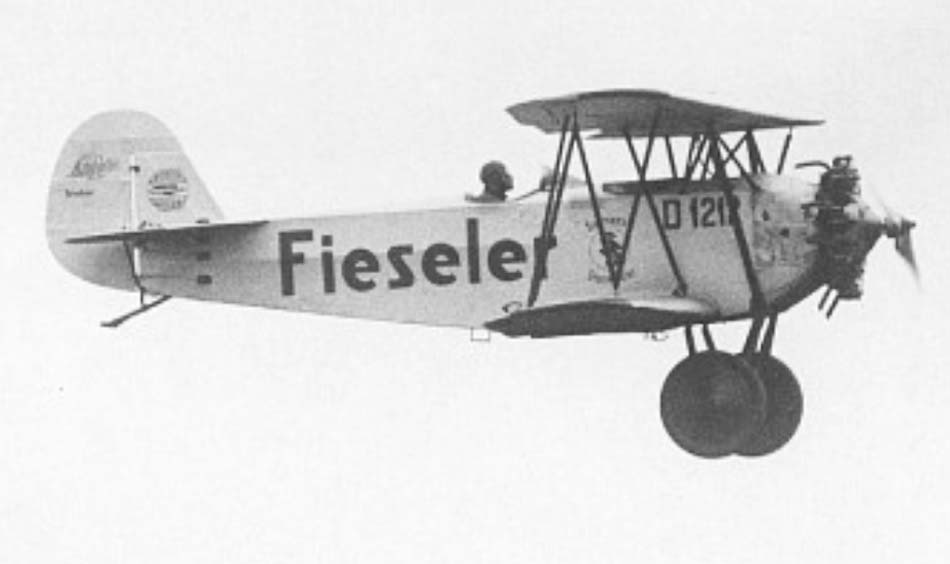

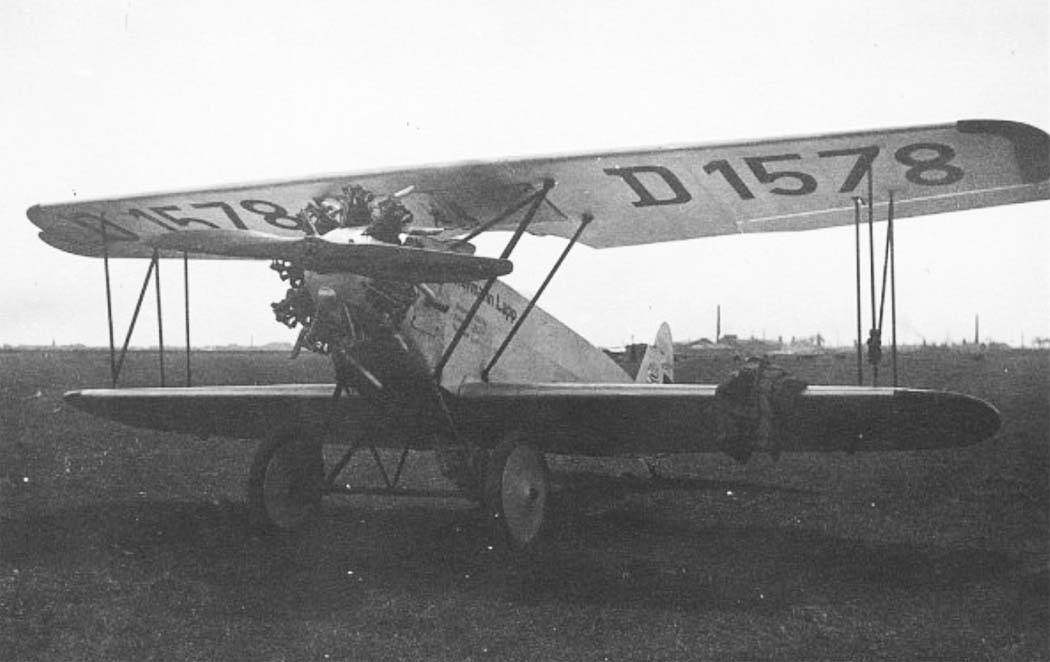

 RK-1c (Kl 1c)
 RK-1c (Kl 1c)
 RK-1c (Kl 1c)
 RK-1c (Kl 1c)
 RK-1c (Kl 1c)
 RK-1c (Kl 1c)

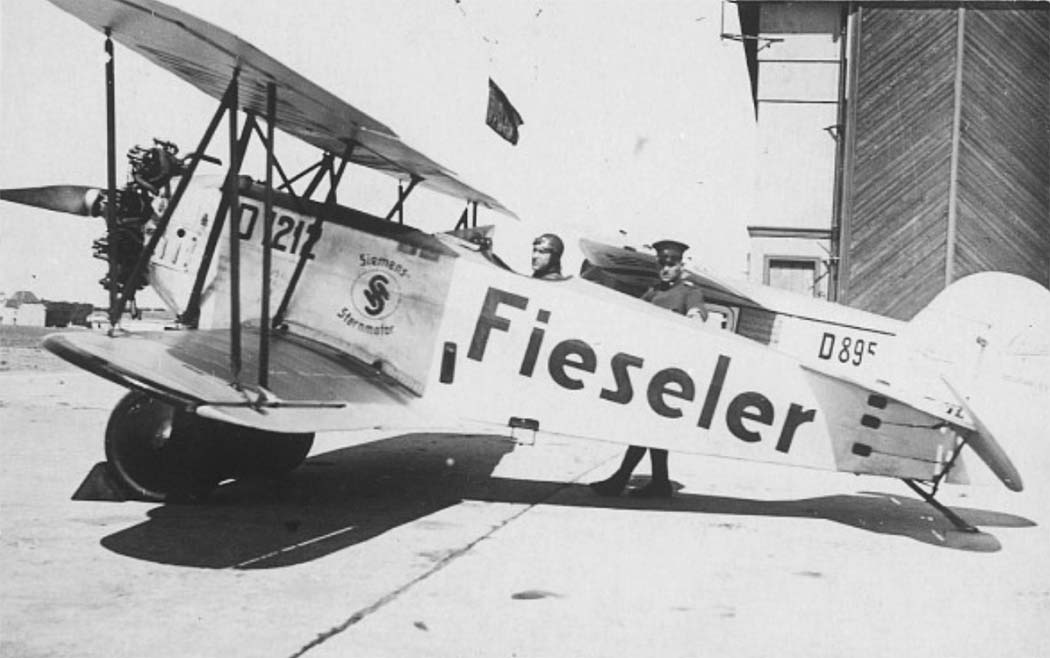

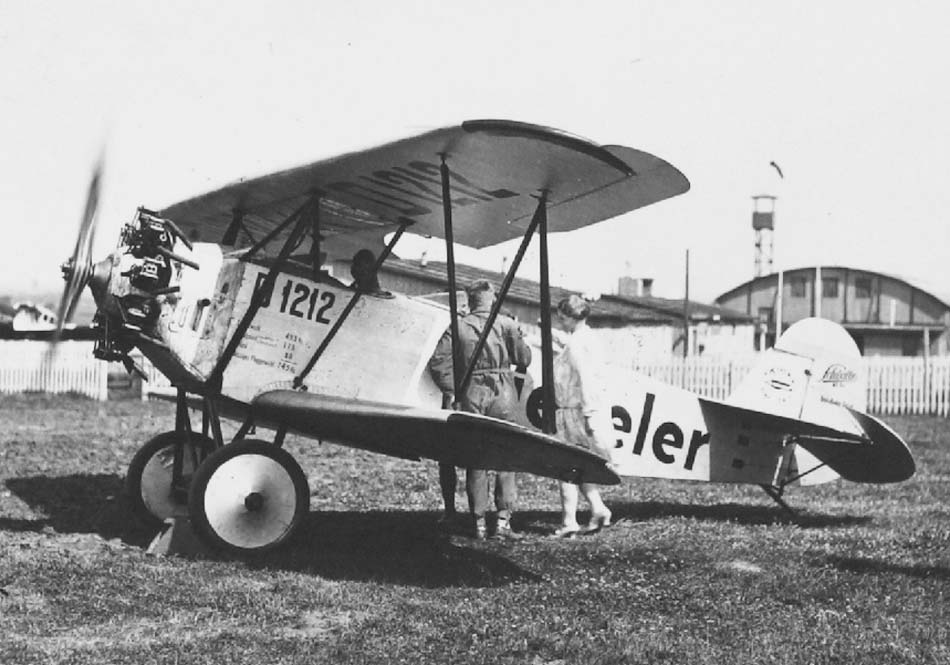

 Герхард Физелер возле RK-1c
 RK-1c (Kl 1c)
 RK-1c (Kl 1c)
 RK-1c (Kl 1c)

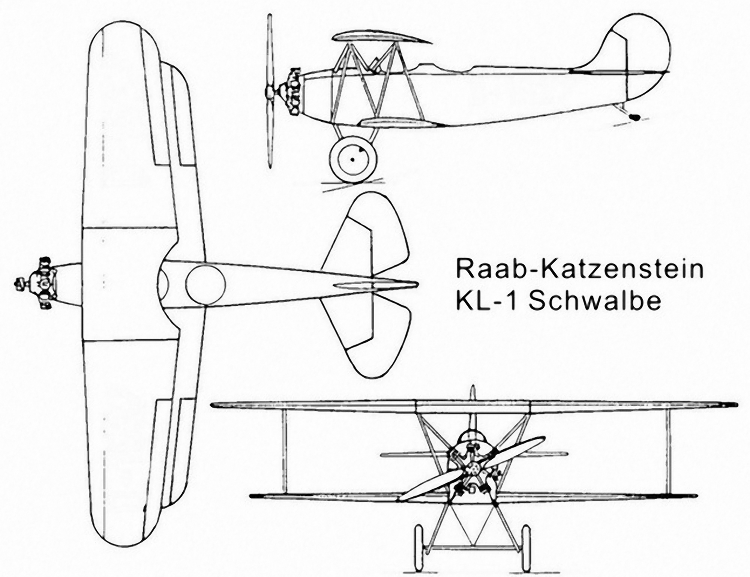

  Схемы:

 RK.1







Список источников:

Bruno Lange: Typenhandbuch der deutschen Luftfahrttechnik
Raab fliegt – Erinnerungen eines Flugpioniers
Histaviation.com. Raab-Katzenstein Kl 1 "Schwalbe"
Karl Ries. Deutsche Flugzeugfuhrerschulen und ihre Maschinen 1919-1945
Günter Frost. Der Luftfahrtbetrieb Siegfried Fuhrken in Bad Oeynhausen
Jet & Prop Foto-Archiv No.3
Flieger Revue Extra 32. F.-D. Lemke, R. Jacob. Forschen Bauen-Fliegen
Klassiker der Luftfahrt 2014-01. Marlon Szigeti. Kasseler Geschichten
