   Model O

Разработчик: Stinson
Страна: США
Первый полет: 1933
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



В 1933 году компания "Stinson Aircraft Corporation" представила самолет Model O, разработанный на базе SR Reliant и конструктивно представлявший собой моноплан с крылом типа парасоль и звездообразным двигателем Lycoming R-680-4 мощностью 220 л.с.

Самолет предполагался' в качестве учебно-тренировочного для подготовки военных летчиков и отличался тандемно расположенными кабинами инструктора и курсанта, а также возможностью установки вооружения: два стреляющих вперед пулемета, наводимый пулемет в задней кабине и подфюзеляжные держатели для бомб.

Серийный выпуск составил 10 машин, включая прототип NX13817, который позже отправили в "Lycoming Motors Division", а после - в гражданскую летную школу США. Остальные самолеты поставлены в Бразилию (один), Китай (три) и Гондурас (пять). Китайские самолеты, поставленные в 1934 году, вначале поступили в авиакорпус армии Квайчоу (провинция на юго-западе Китая, сегодня - Гуйчжоу), а затем были переданы центральному правительству. Самолет имел крыло размахом 12,17 м и развивал максимальную скорость 219 км/ч.

В 2010 году один самолет был полностью восстановлен. При его постройке использовали крылья и хвостовую часть Stinson SR-5 Reliant .




 ЛТХ:
Модификация   Model O
Размах крыла, м   12.17
Длина, м   8.43
Высота, м   2.44
Площадь крыла, м2   20.00
Масса, кг
  пустого самолета   865
  нормальная взлетная   1187
Тип двигателя   1 ПД  Lycoming R-680-4
Мощность, л.с.   1 х 220
Максимальная скорость , км/ч   219
Крейсерская скорость , км/ч   196
Практическая дальность, км   724
Скороподъемность, м/мин   336
Практический потолок, м   4877
Экипаж, чел   2


 Доп. информация :


 Фотографии:

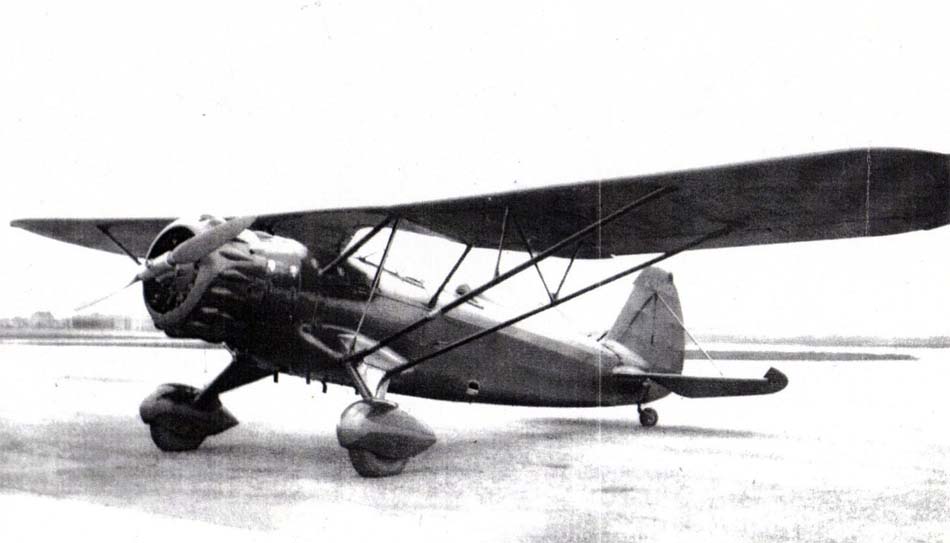

 Model O

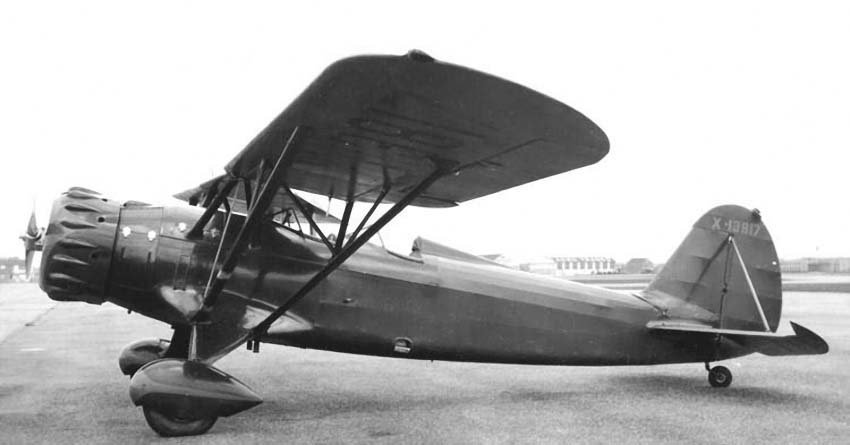

 Model O

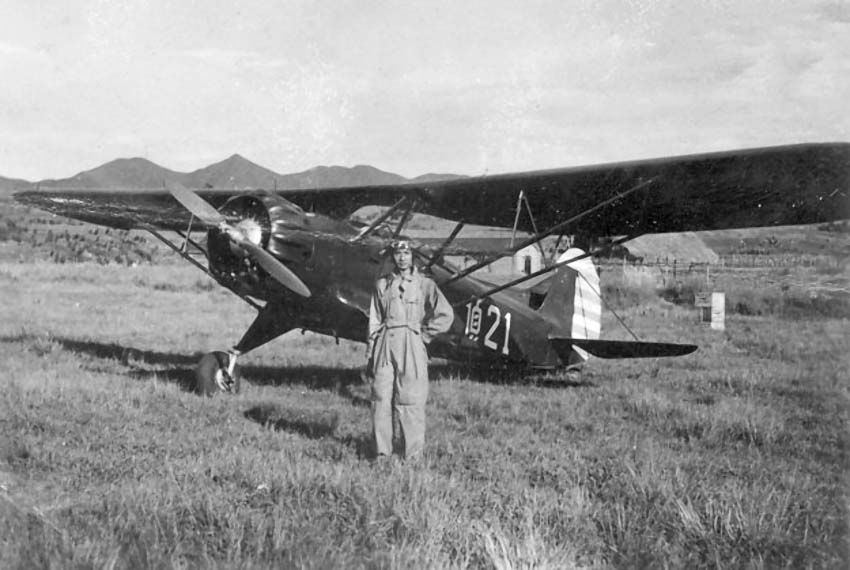

 Model O китайских ВВС

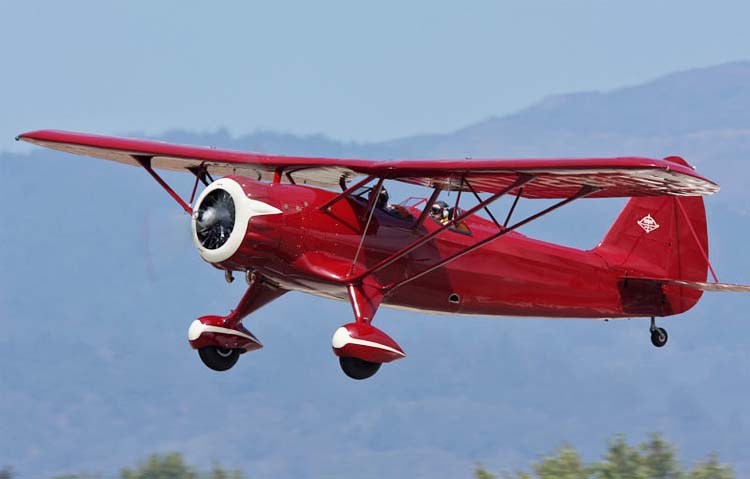

 Model O (реплика)   (c) Thomas J. Reeves

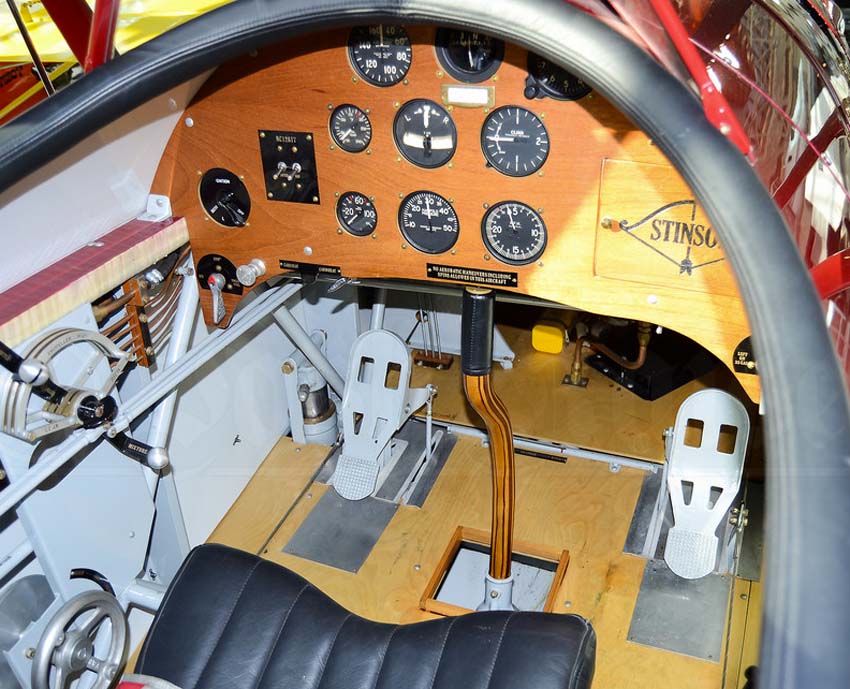

 Кабина пилота Model O  (c) Josh Kaiser

  Схемы:

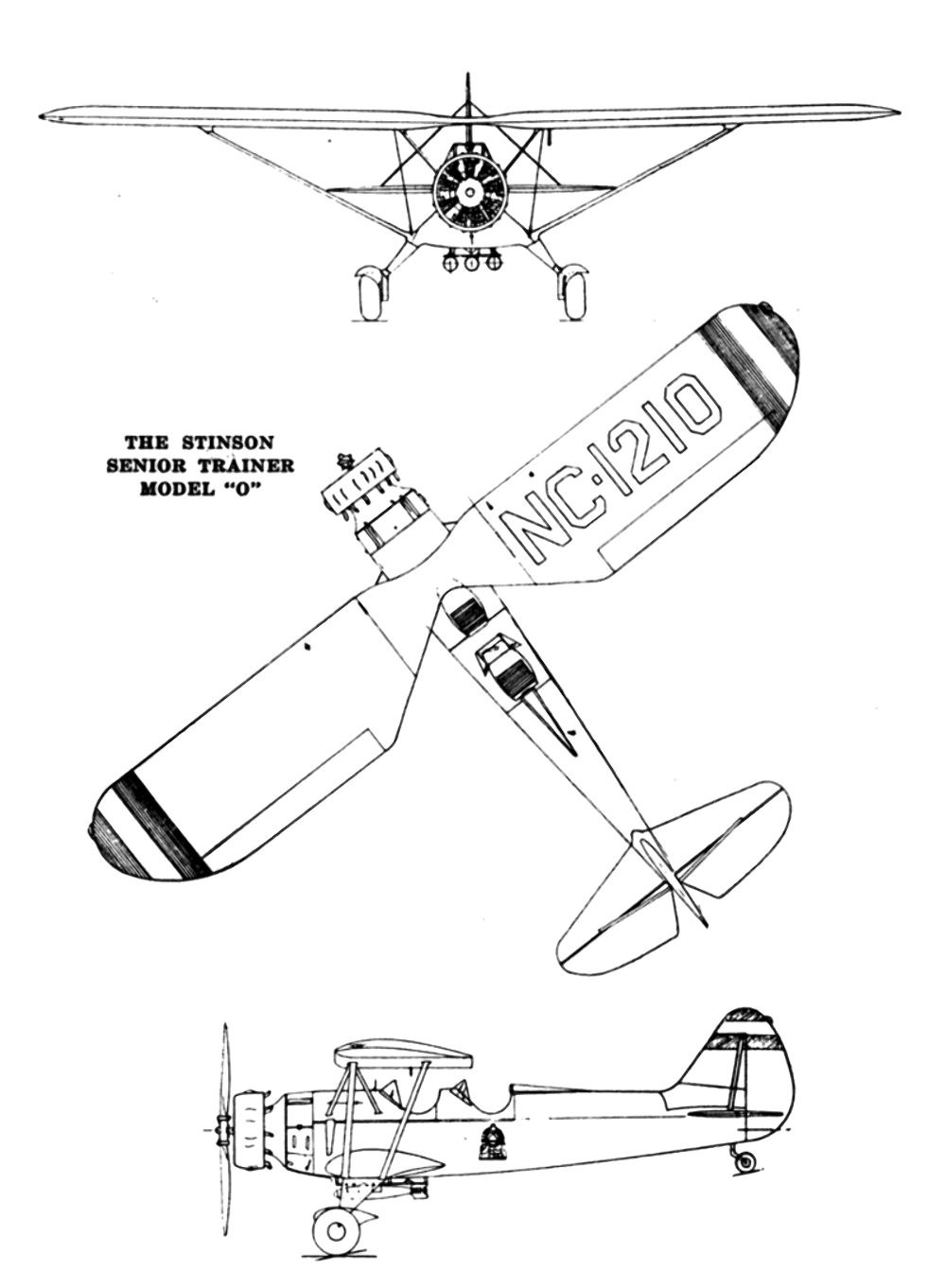

 Model O







Список источников:

de Agostini. Мировая Авиация. Трехмоторные самолеты Stinson
Aerofiles.com. Stinson

EdCoatescollection.com. Stinson Model O Chinese Air Force # 21
1000aircraftphotos.com. No. 11528. Stinson O (X13817 c/n 10000)
