Очень похожи на Aichi Type 15Ko "Mi-go" , гидросамолет "Тацу-Го" ("Tatsu-go")
построили на арсенале Йокошо в 1925 году под руководством конструктора Нарихиса
Ёкота. В отличие от цельнодеревянного проекта "Ми-Го", самолет Йокошо "Тацу-Го"
был выполнен цельнометаллическим, став таким образом, одним из первых
цельнометаллических самолетов в Японии.
Концептуально и внешне гидроплан "Тацу-Го" также как и конкурент от Аичи, очень
напоминал немецкий Hansa-Brandenburg W.33, но вот конструктивно отличия были еще
более существенные, чем у "Ми-Го". Пара поплавков крепилась к фюзеляжу лишь на
двух стойках. Многочисленные подкосы, характерные у немецкого прототипа,
исчезли. Фюзеляж прямоугольного сечения имел по два внешних ребра жесткости по
обеим боковым поверхностям. Также как и на первом прототипе "Ми-Го" на элеронах
были применены внешние весовые П-образные компенсаторы конструкции Дорнье. На "Тацу-Го"
был также применен рядный 8-цилиндровый двигатель Mitsubishi "Тип Hi"
(французский Hispano-Suiza 8F ) мощностью 300 л.с.
Гидроплан "Тацу-Го", не смотря на прогрессивную конструкцию получился несколько
крупнее конкурента от Аичи и более, чем на 200 кг тяжелее – сказался недостаток
опыта японских инженеров. Мощности 300-сильного двигателя было явно не
достаточно, самолет был очень инертным особенно в части скороподъемности. В
результате флот отказался от него, и все ограничилось постройкой лишь одного
прототипа. А в лидеры вышел проект ближнего разведчика фирмы Накадзима Тип 15,
поступивший на вооружение под обозначение Е2N.
ЛТХ: |
|
|
Модификация |
Tatsu-go |
Размах крыла, м |
15.00 |
Длина, м |
9.15 |
Высота, м |
3.60 |
Площадь крыла, м2 |
|
Масса, кг |
|
пустого самолета |
1445 |
максимальная взлетная |
2100 |
Тип двигателя |
1 ПД
Mitsubishi Тип Hi |
Мощность, л.с. |
1 х
300 |
Максимальная скорость, км/ч |
170 |
Крейсерская скорость, км/ч |
150 |
Продолжительность
полета, ч |
|
Практический потолок, м |
|
Экипаж, чел |
2 |
Вооружение: |
один 7.7-мм пулемет |
Доп. информация : |
|
|

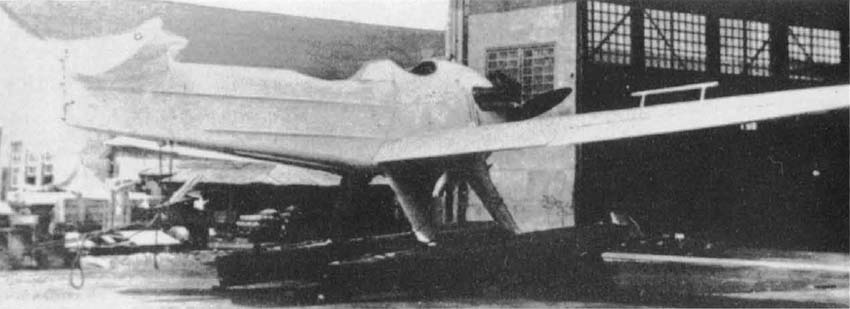

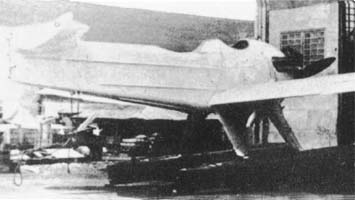

Фотографии:
|
Tatsu-go |

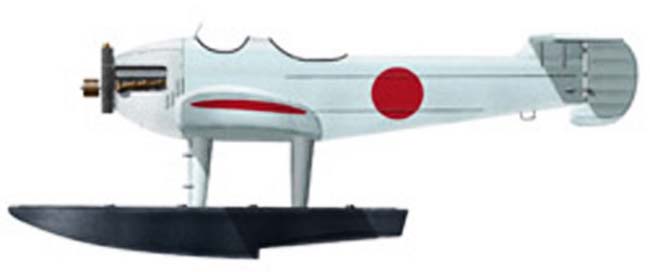

Варианты окраски:
|
Tatsu-go |
|
