   Waco D

Разработчик: Waco
Страна: США
Первый полет: 1933
Тип: Вспомогательный самолет
  ЛТХ     Доп. информация



В В течение 1933-1937 годов компания Waco Aircraft разработала целую серию бипланов военного вспомогательного назначения с закрытыми кабинами, которые получили общее название Waco Model D и поставлялись ВВС ряда небольших стран мира.

Начался выпуск самолетов в 1933 году с постройки прототипа (X13051). Первыми моделями были WHD  c двигателем Wright R-760 мощностью 250 л.с. и CHD с двигателем Wrigt J-5 Whirlwind той же мощности. Для ВВС Никарагуа были построены четыре вооруженных экземпляра WHD-A. В 1938 году машины получили 420-сильные двигатели Wright R-975.

В 1934 году появились гражданская модификации Waco S3HD Super Sport с мотором Pratt & Whitney Wasp TB мощностью 400 л.с. Его экспортная версия S2HD была оснащена 450-сильным Wasp SB. Военный вариант самолета S3HD-A был поставлен ВВС Кубы.

В 1937 году была разработана модификация JHD, представлявшая собой двухместный биплан с закрытой кабиной, на котором могло устанавливаться различное вооружение. Самолет оснащался двигателем Wright R-975 мощностью 365 л. с. Поступил всего один заказ на шесть самолетов для правительства Уругвая (поставлены в январе 1938 года).






 ЛТХ:
Модификация   Waco JHD
Размах крыла, м   9.97
Длина, м   7.79
Высота, м   2.73
Площадь крыла, м2   23.81
Масса, кг
  пустого самолета   1136
  максимальная взлетная   1724
Тип двигателя   1 ПД Wright R-975-E2
Мощность, л.с.   1 х 350
Максимальная скорость, км/ч   270
Крейсерская скорость, км/ч   249
Практическая дальность, км   950
Практический потолок, м   4700
Экипаж, чел   2
Вооружение:   один крыльевой 7.62-мм пулемет Browning, один такой же пулемет на подвижной турели в задней кабине


 Доп. информация :


  Фотографии:

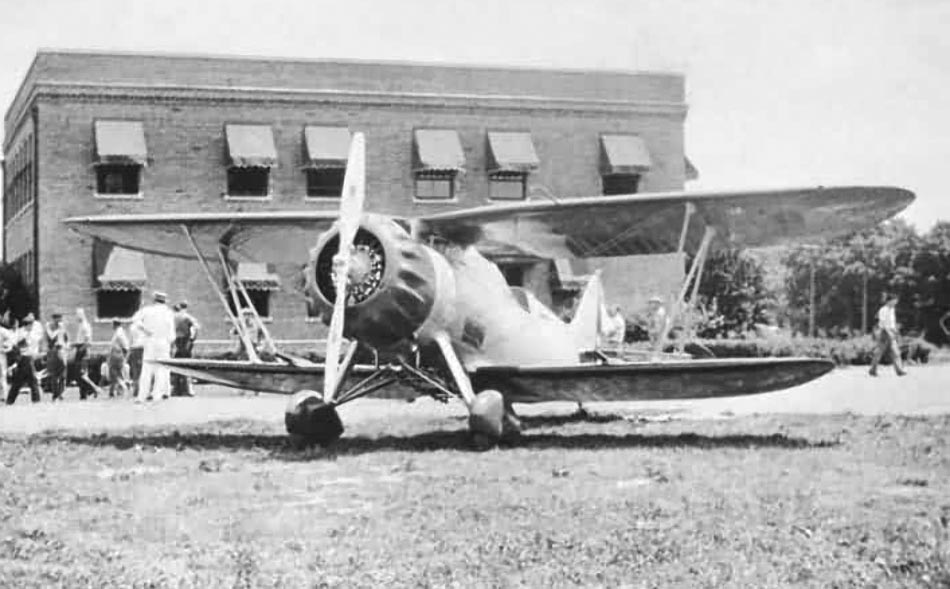

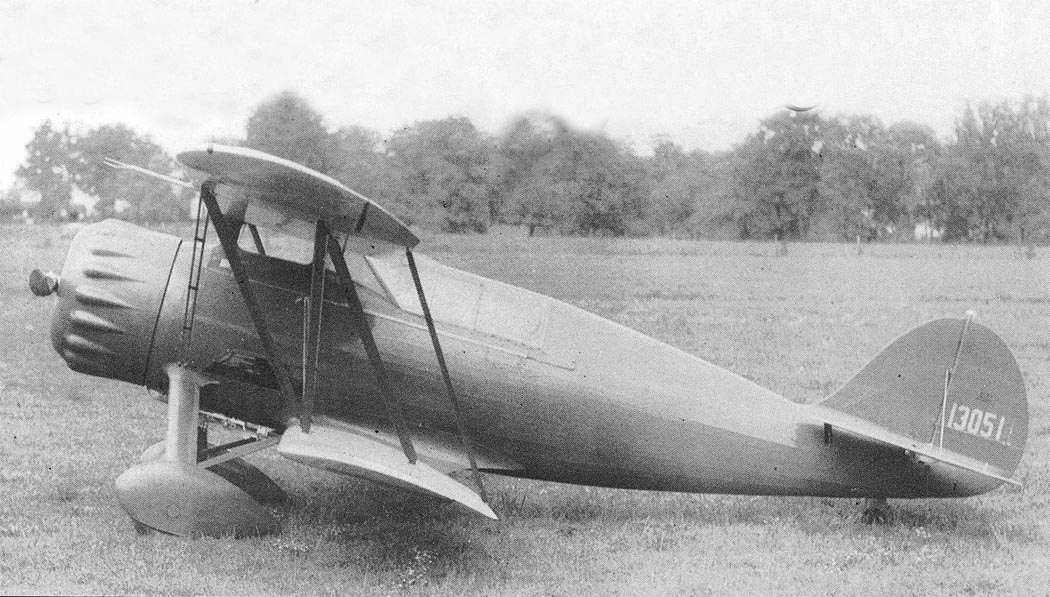

 Прототип Waco WHD

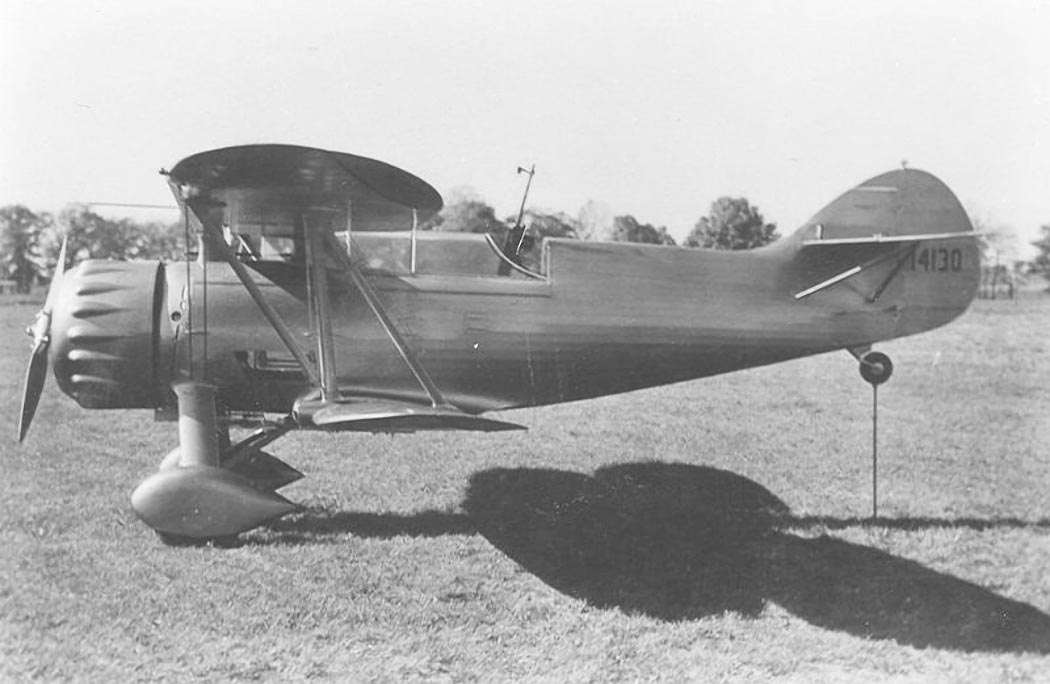

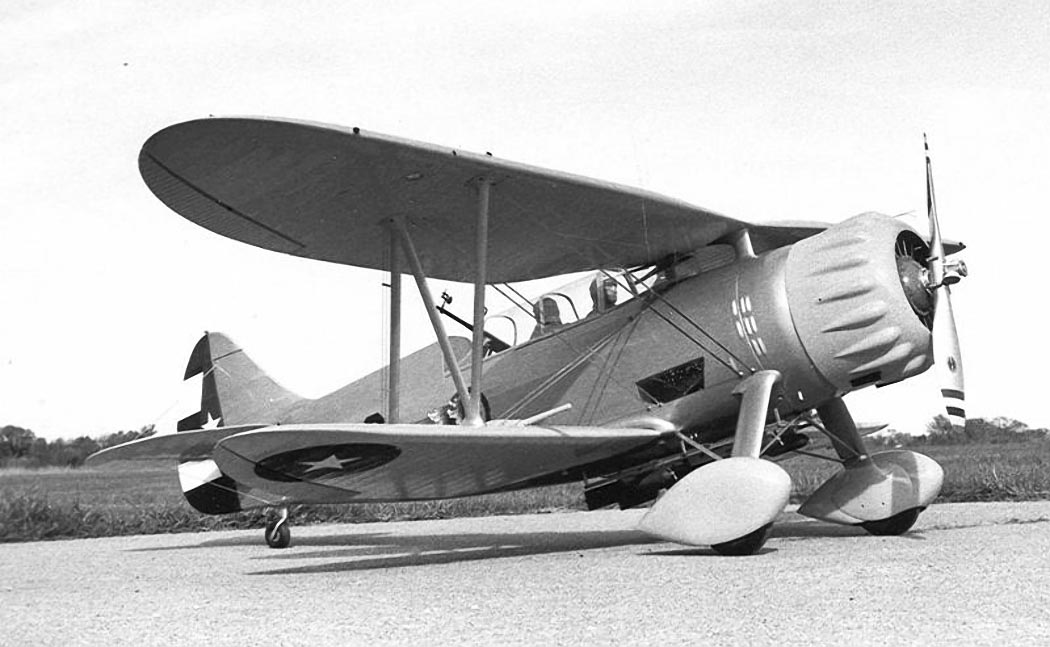

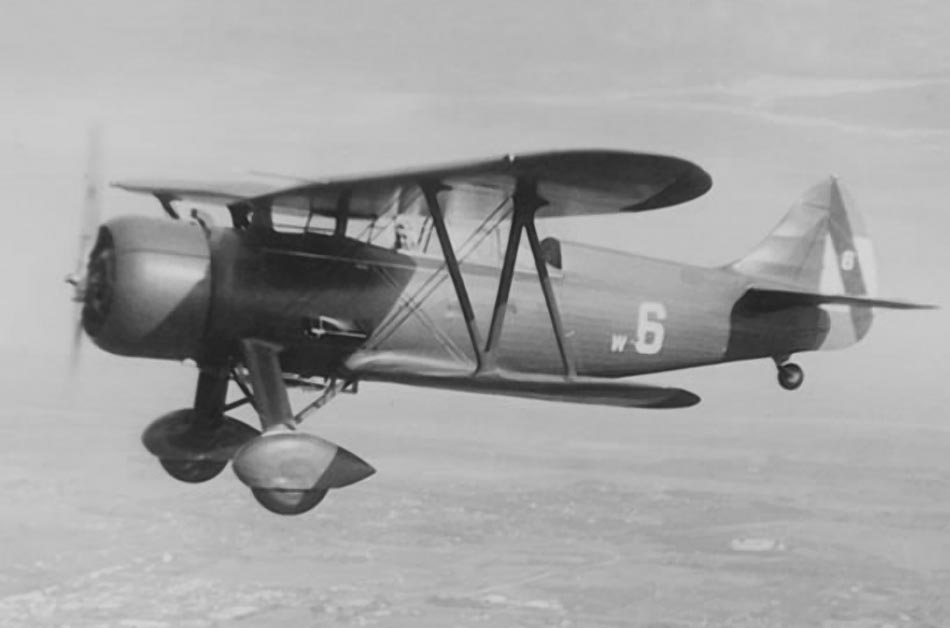

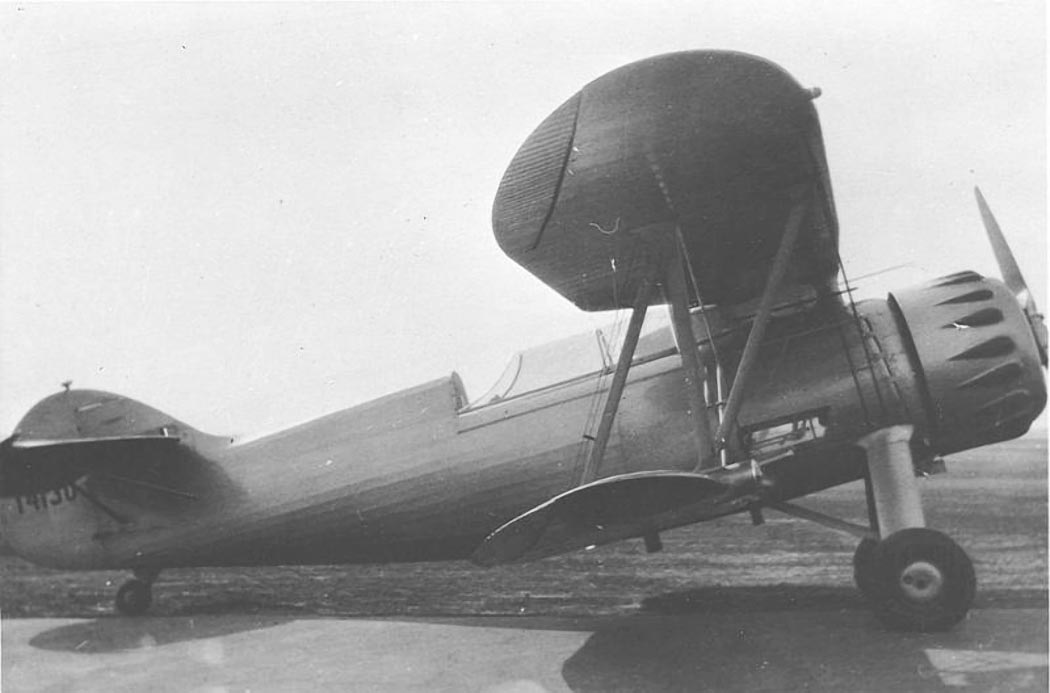

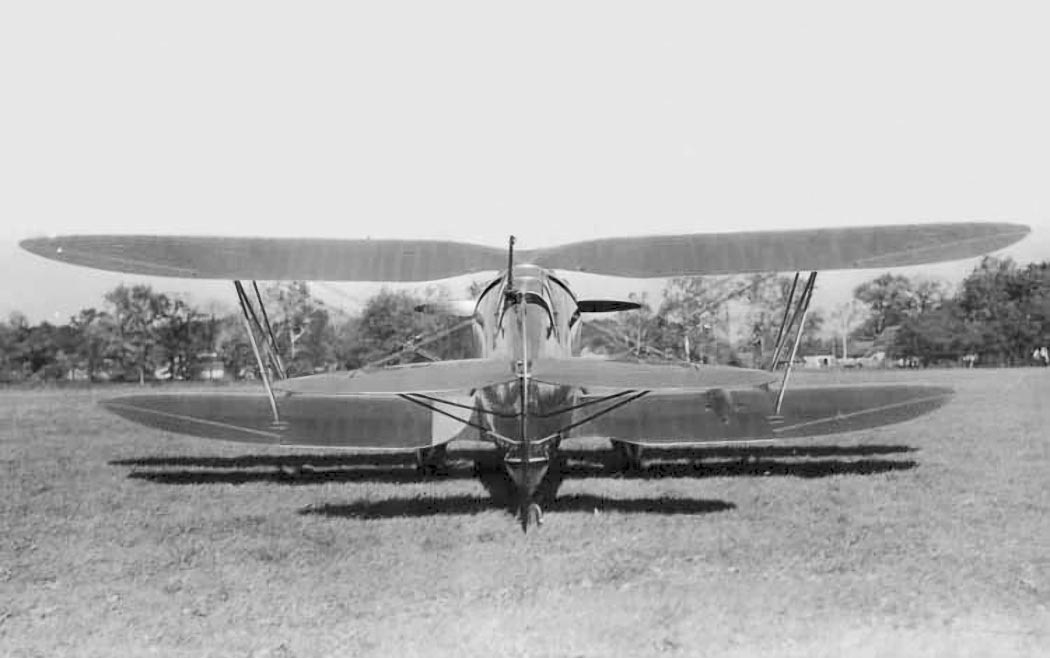

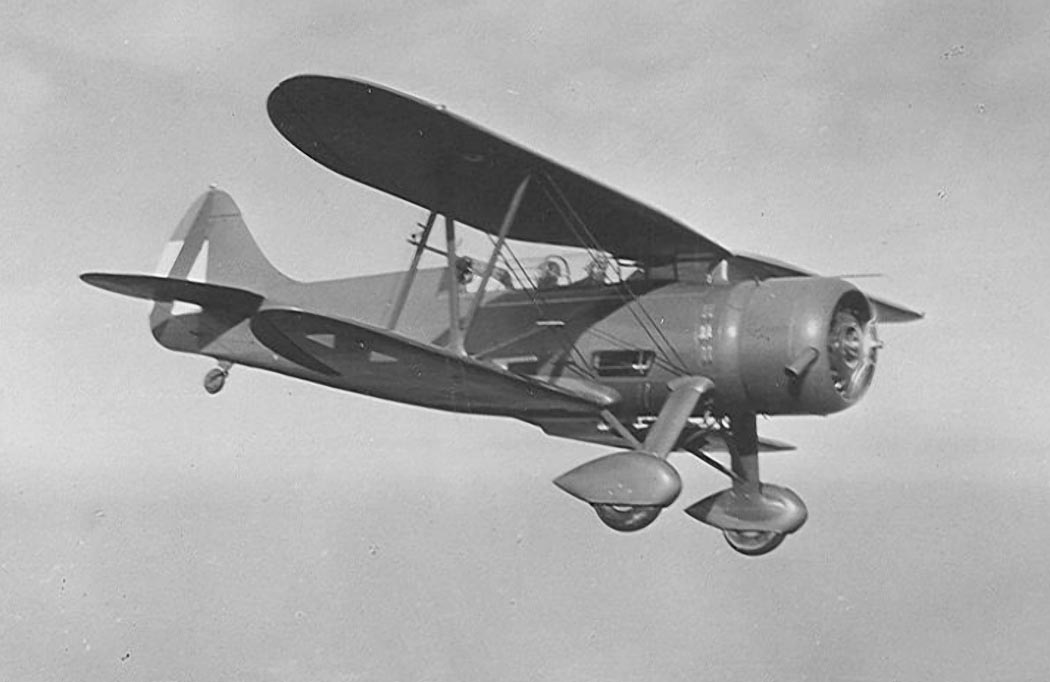

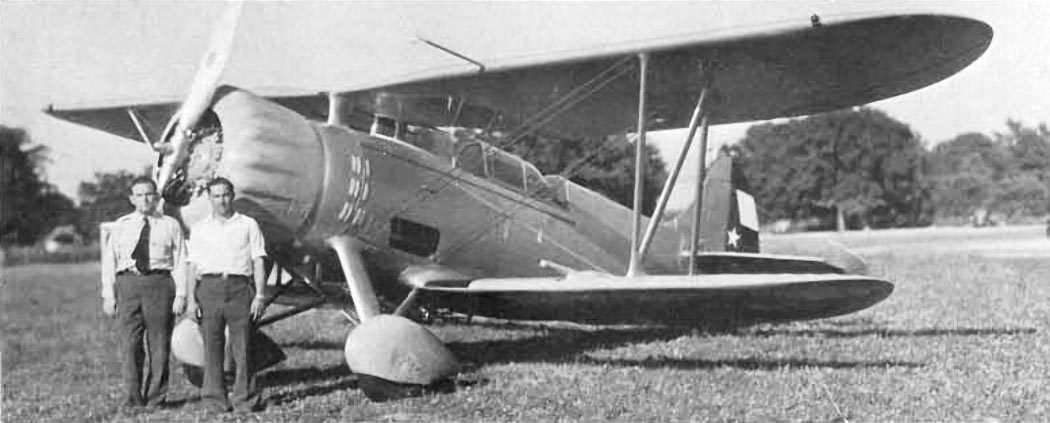

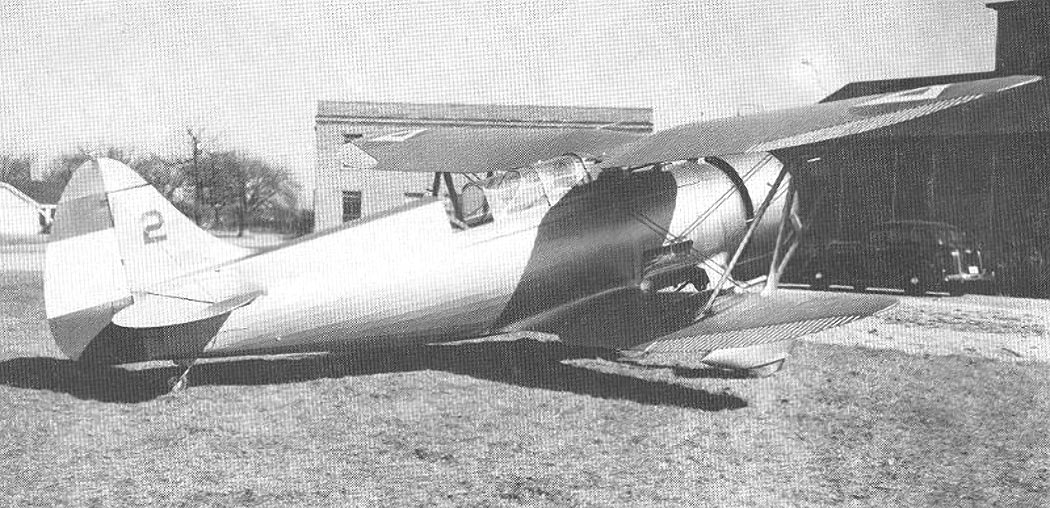

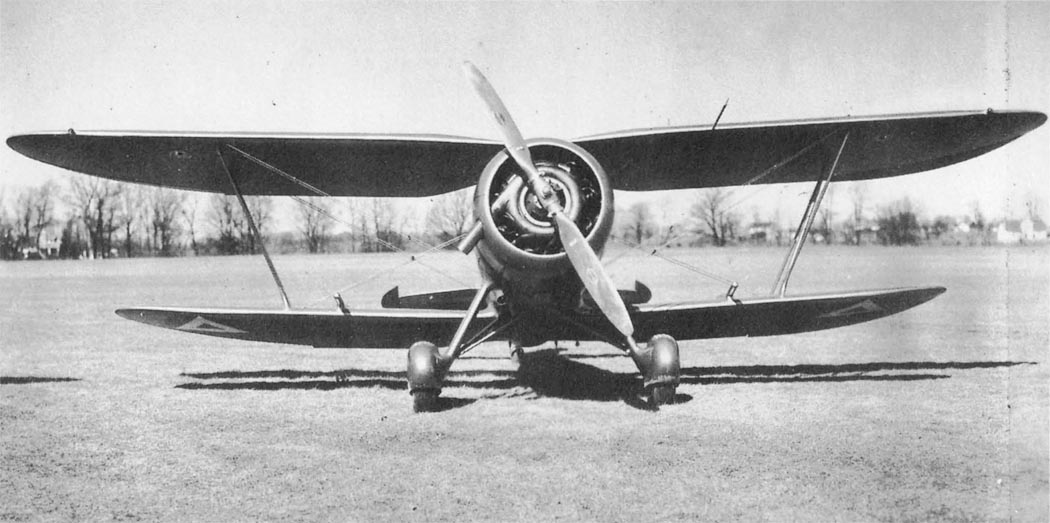

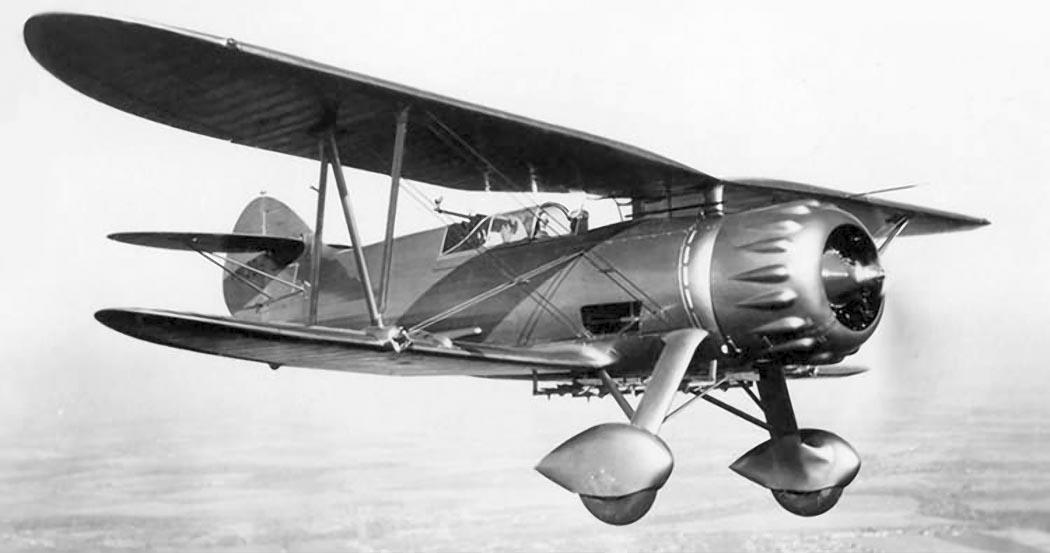

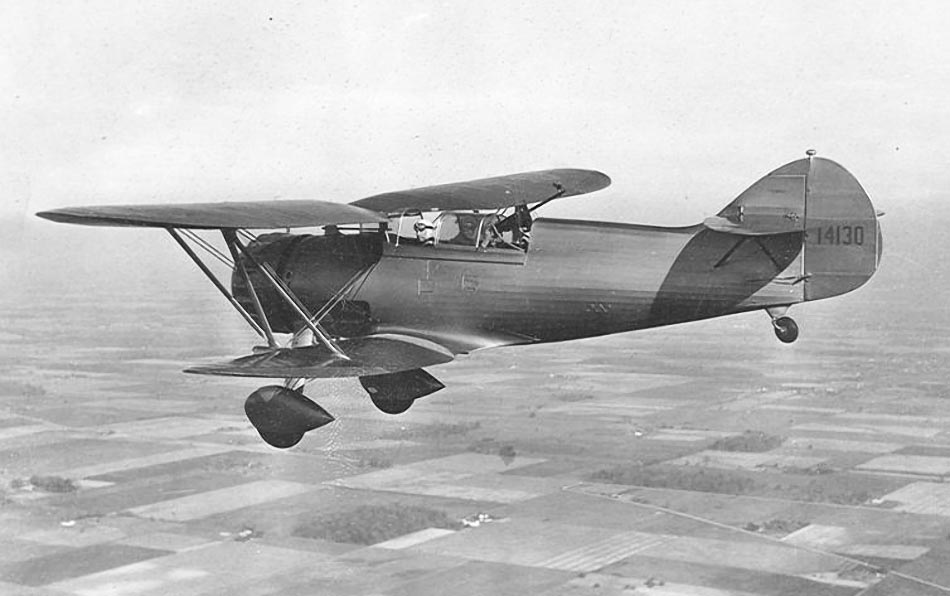

 Waco WHD-A
 Waco WHD-A
 Waco WHD-A
 Waco WHD-A
 Waco WHD-A
 Waco WHD-A
 Waco WHD-A
 Waco WHD-A
 Waco WHD-A
 Waco JHD

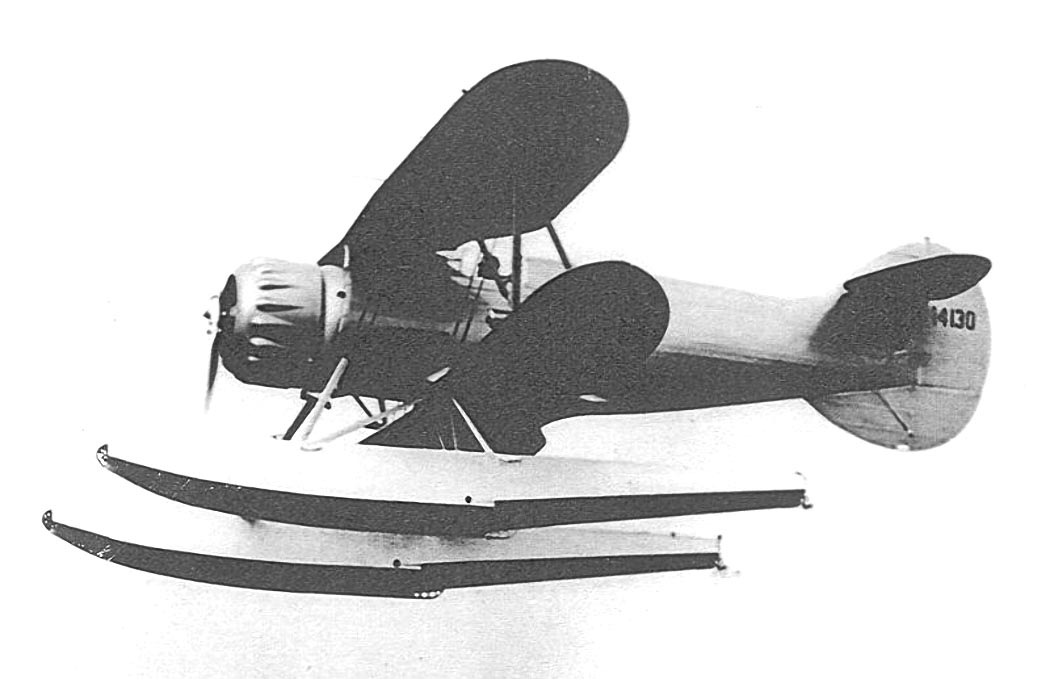

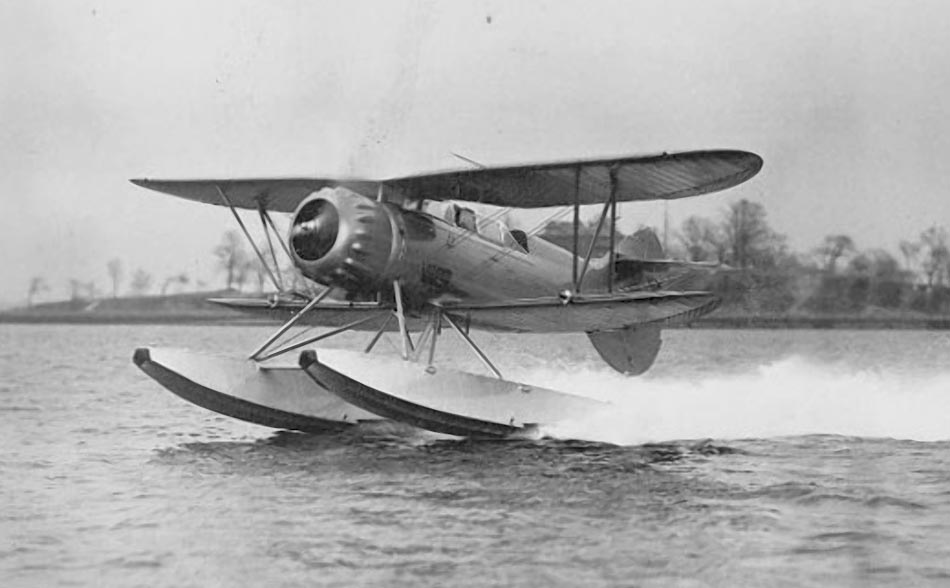

 Поплавковый Waco WHD
 Поплавковый Waco WHD

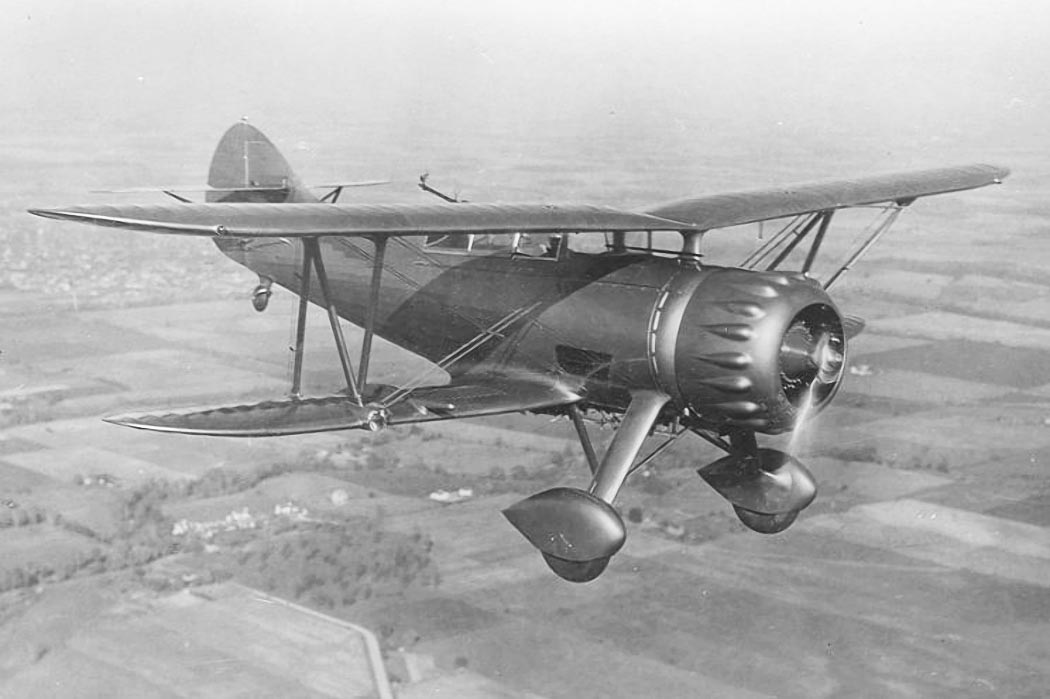

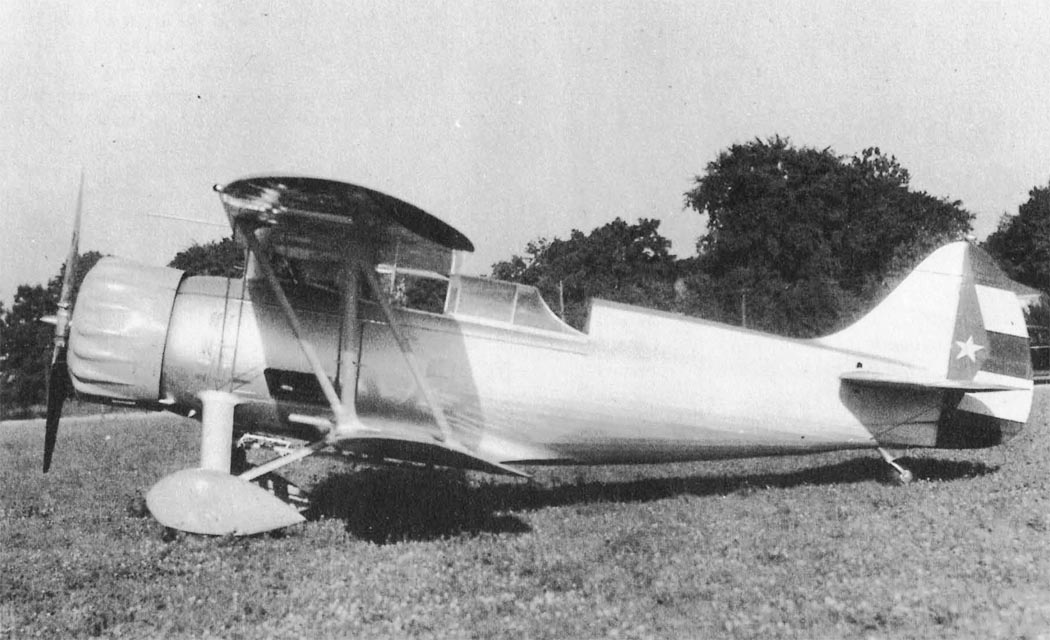

 Waco S3HD-A
 Waco S3HD-A
 Waco S3HD-A
 Waco S3HD-A

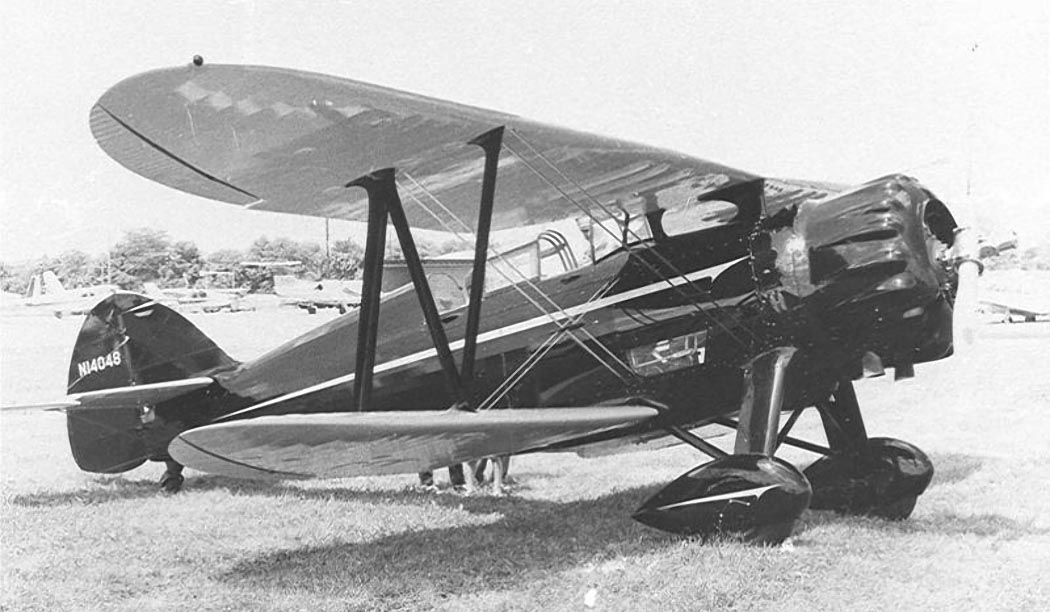

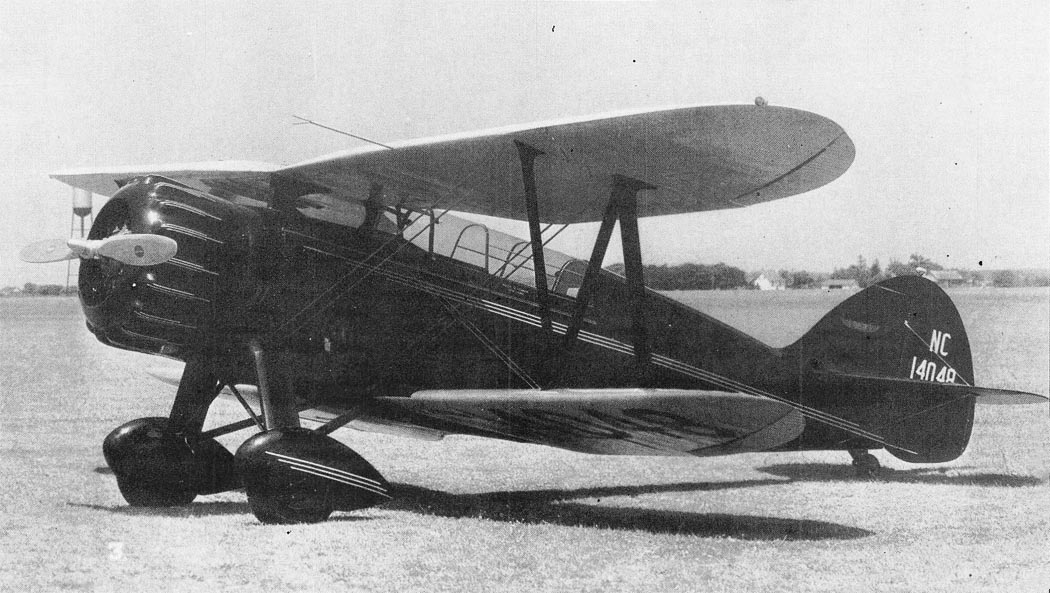

 Waco S3HD Super Sport
 Waco S3HD Super Sport

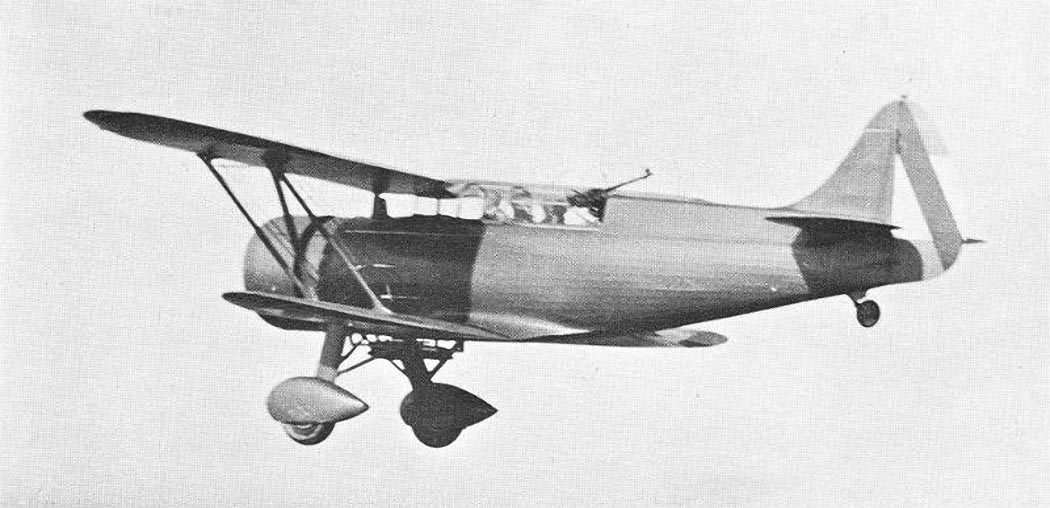

 Waco JHD
 Waco JHD
 Waco JHD
 Waco JHD
 Waco JHD

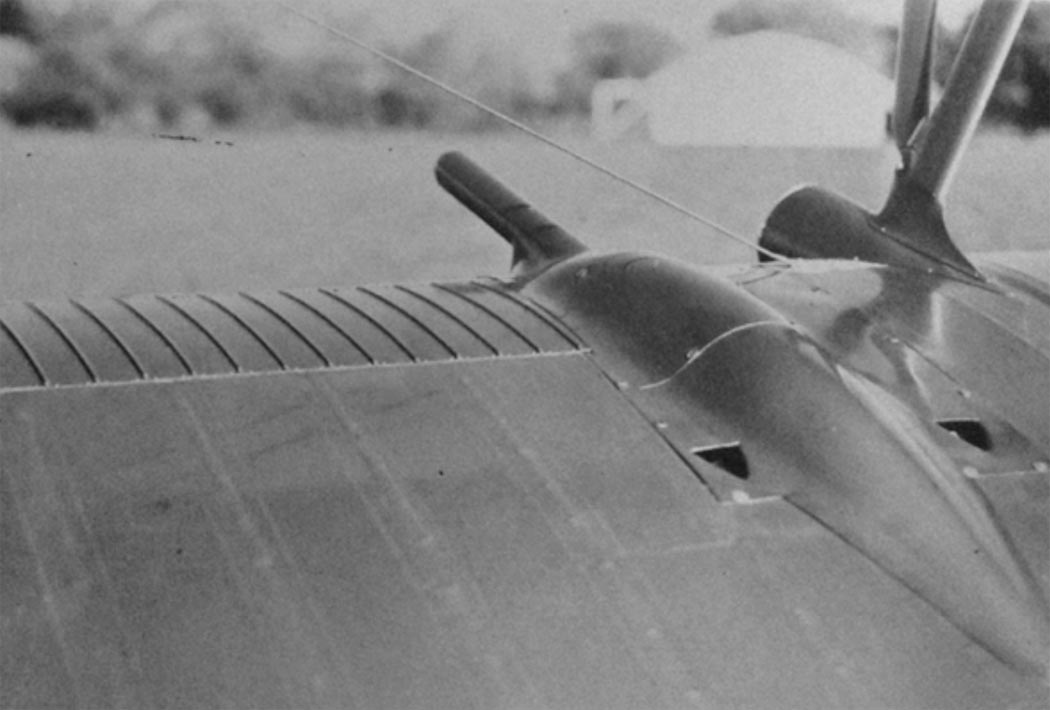

 Установка пулемета Browning на крыле Waco JHD

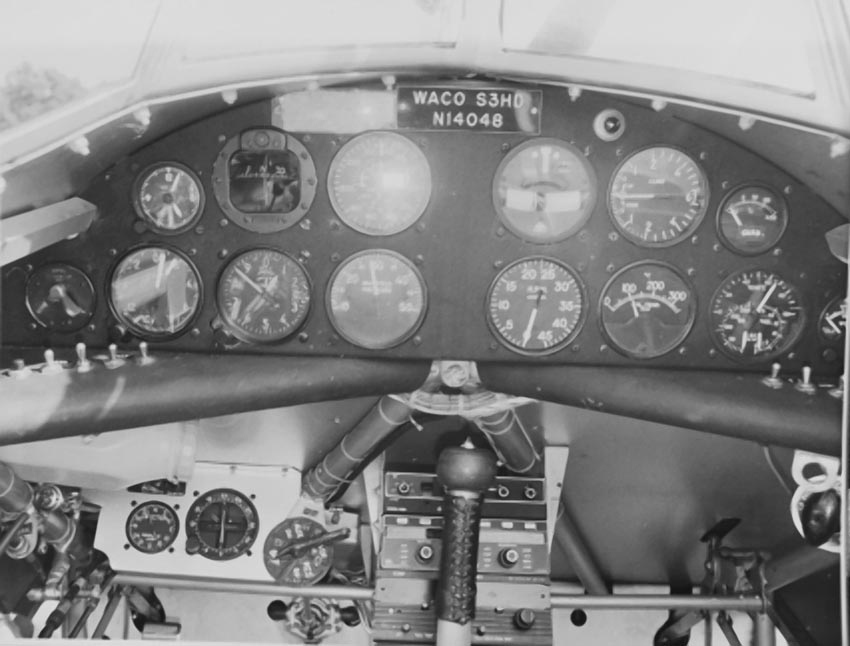

 Кабина пилота Waco S3HD

 Схемы:

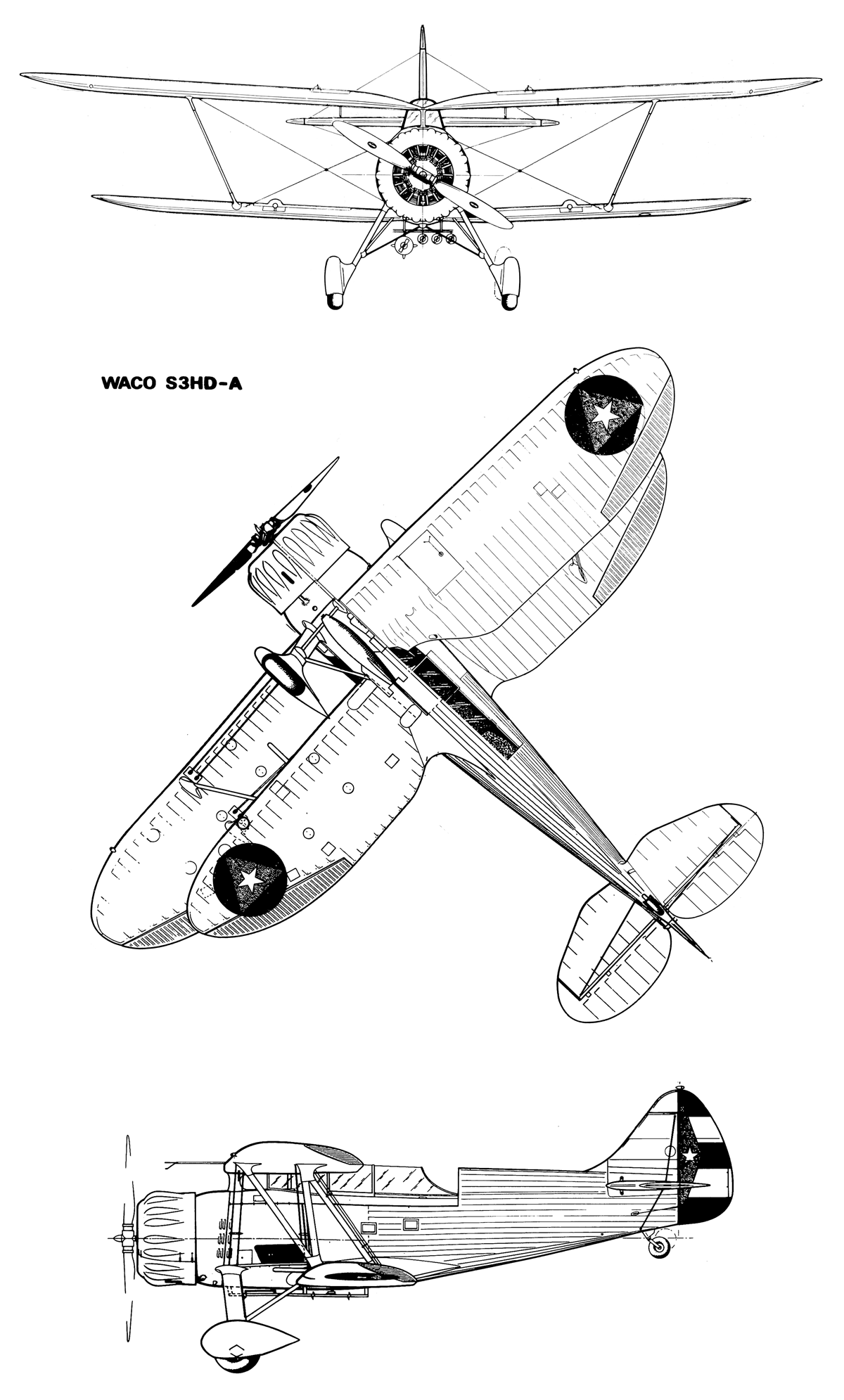

 Waco S3HD-A

 Варианты окраски:

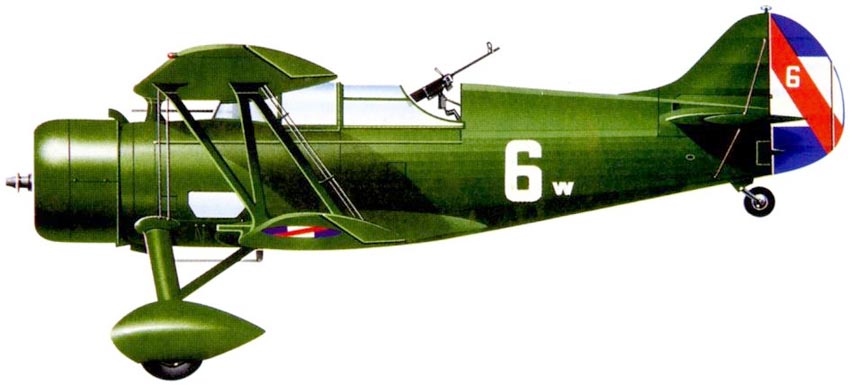

 Waco JHD ВВС Уругвая

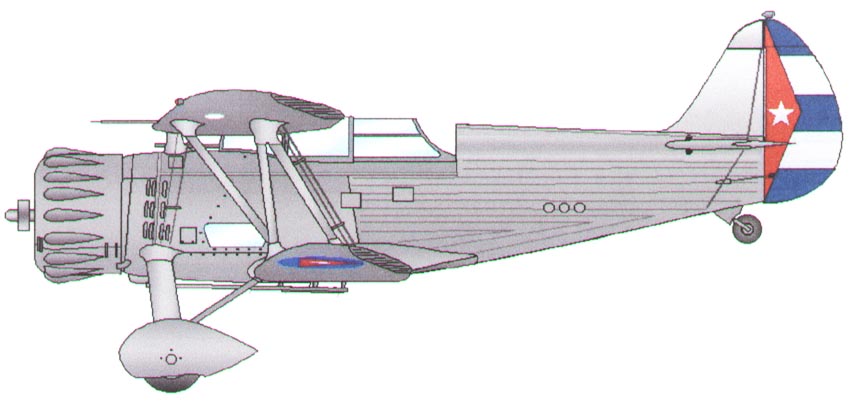

 Waco S2HD-A  ВВС Кубы







Список источников:

de Agostini. Мировая Авиация. Waco. Бипланы
Aerofiles.com. Waco
Le Fana de l'Aviation 1988-07. Harry Robinson. Les Waco type D
Vintage Airplane 1977-04. WACO Identification
Air-Britain. Daniel P. Hagedorn. Central American and Caribbean Air Forces
Jane's All the World Aircraft 1938
Nationalwacoclub.com. Waco D
Laahs.com. Chuck Acree. Waco Warplanes Of Latin America
1000aircraftphotos.com. No. 11154. Waco WHD-A (NC14130 c/n 3837)
