   Zeppelin CS.I

Разработчик: Zeppelin
Страна: Германия
Первый полет: 1918
Тип: Гидросамолет-разведчик
  ЛТХ     Доп. информация



В 1918 году Клод Дорнье (Claude Domier), работавший в это время на фирме Zeppelin-Lindau, предложил проект гидросамолета-разведчика CS.I, способного заменить Hansa Brandenburg W-29.

Самолет представлял собой двухместный цельнометаллический низкоплан с фюзеляжем типа монокок, оснащенный шестицилиндровый двигателем водяного охлаждения  Mercedes D.IIIa мощностью 170 л.с. Вооружение состояло из переднего 7.92-мм пулемета LMG 08/15 Spandau и заднего 7.92-мм (на подвижной турели) MG 14 Parabellum.

Для испытаний самолета было заказано постройка трех экземпляров, из которых только два были закончены (8501 и 8502). Первый из них поднялся в воздух 18 мая 1918 года.

В ходе испытаний стало ясно, что мощность силовой установки не достаточна и двигатель заменили на восьмицилиндровый Benz Bz.IIIbo мощностью 195 л.с.

До капитуляции Германии в Первой мировой не удалось завершить весь цикл испытаний, ну а после самолеты пошли на слом.





 ЛТХ:
Модификация   Zeppelin CS.I
Размах крыла, м   13.28
Длина, м   8.88
Высота, м   3.04
Площадь крыла, м2   31.06
Масса, кг
  пустого самолета   950
  максимальная взлетная   1425
Тип двигателя   1 ПД Benz Bz.IIIb
Мощность, л.с.   1 х 195
Максимальная скорость, км/ч   150
Крейсерская скорость, км/ч   133
Практическая дальность, км   600
Скороподъемность, м/мин
Практический потолок, м   3000
Экипаж, чел   2
Вооружение:

  один-два передних 7.92-мм пулемета LMG 08/15 Spandau (по 500 патронов) и  один задний MG 17 (1800 gfnhjyjd) на подвижной турели Hussmann-Normal-MG-Ring.


 Доп. информация :


 Чертеж "Zeppelin CS.I"
 Фотографии:

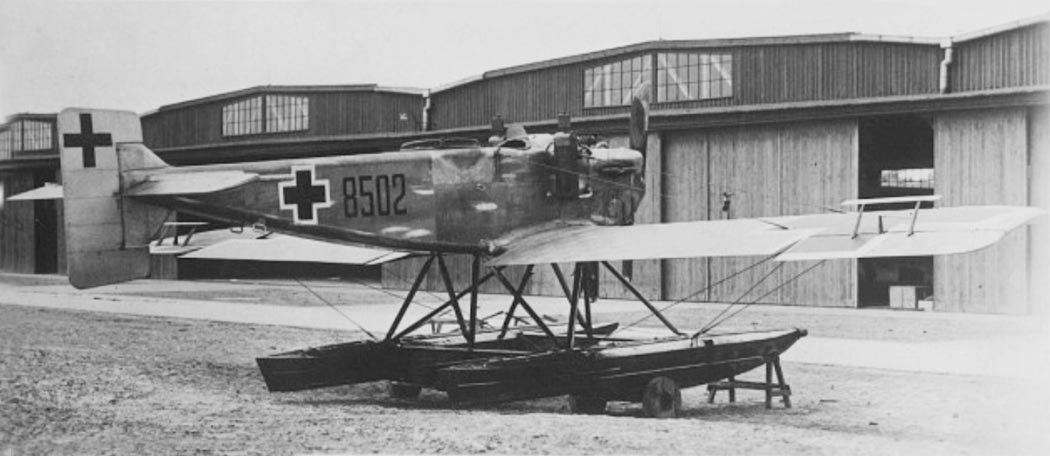

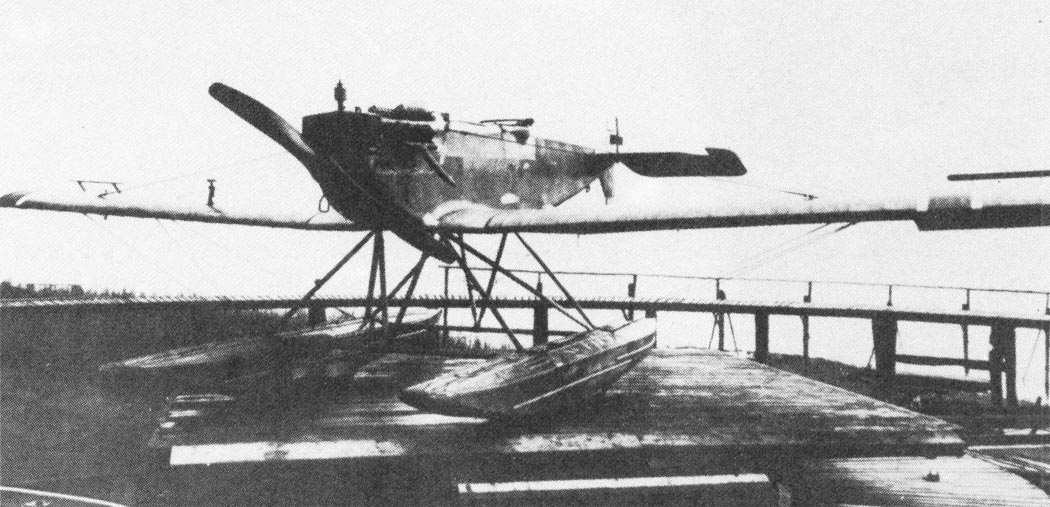

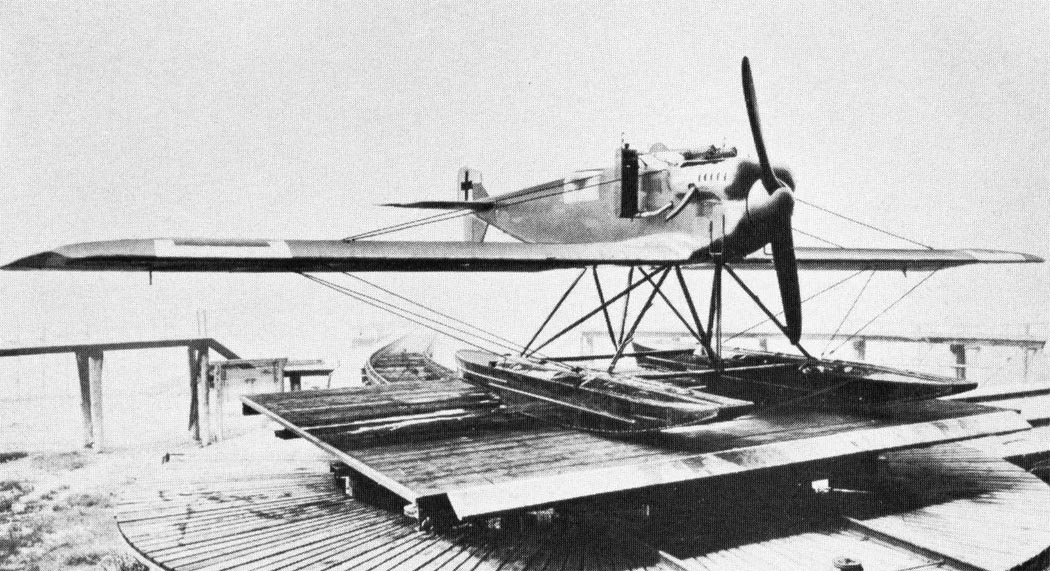

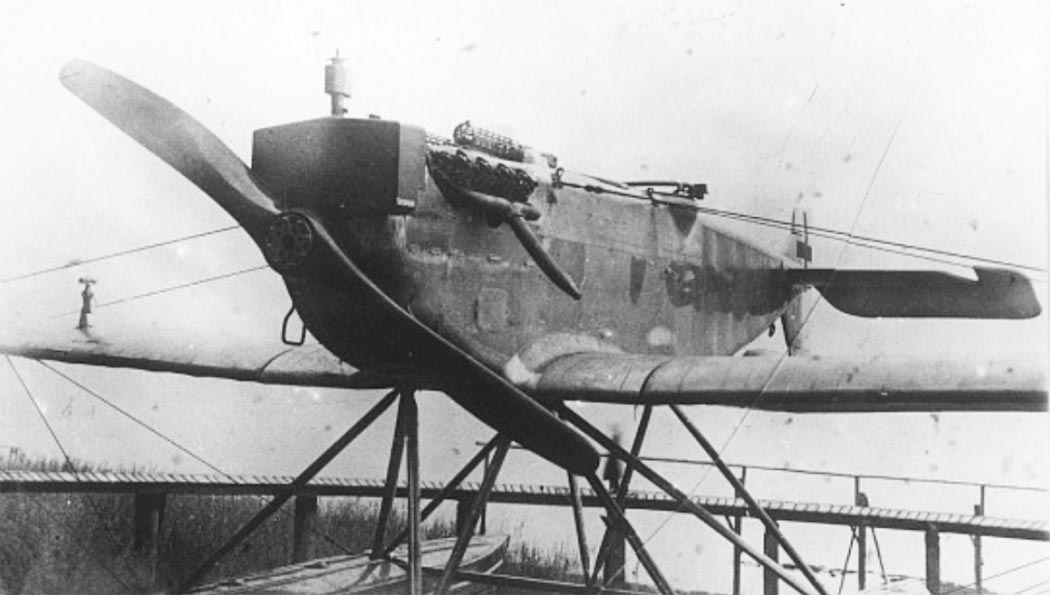

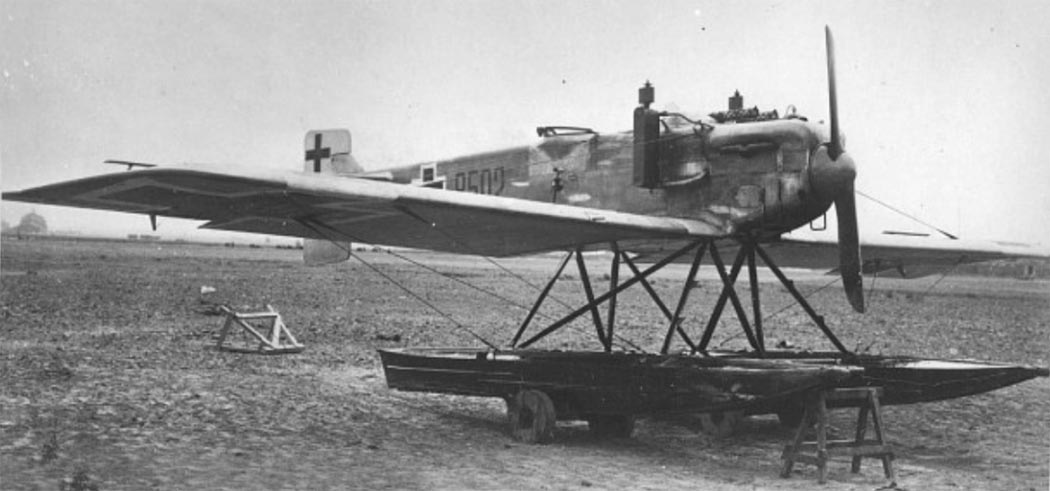

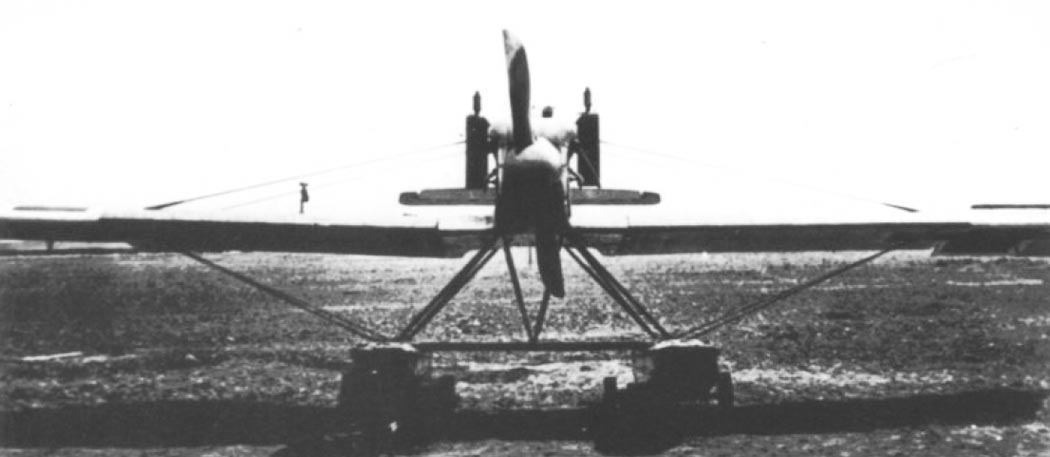

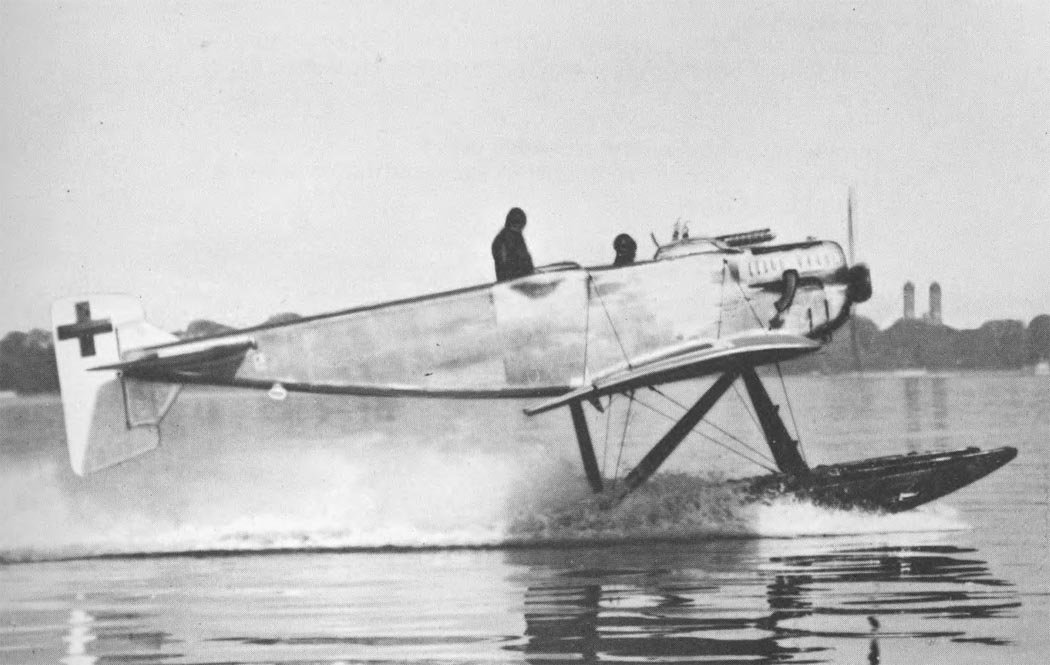

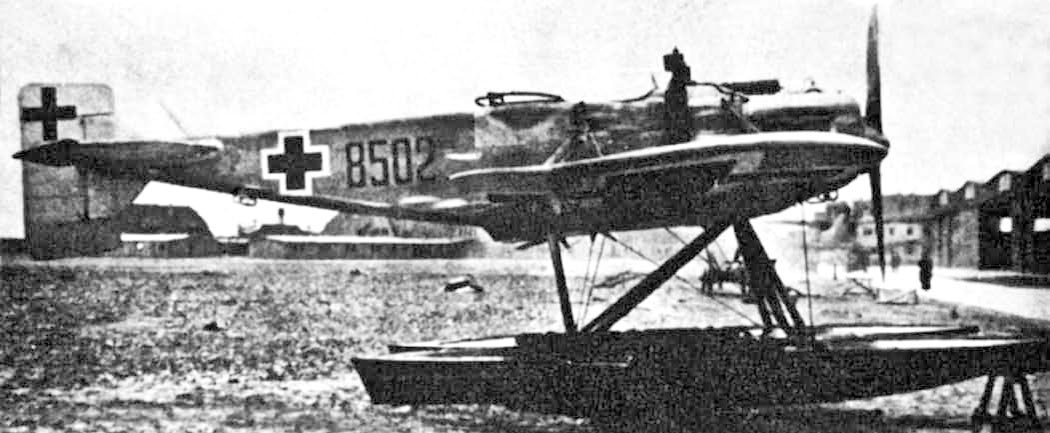

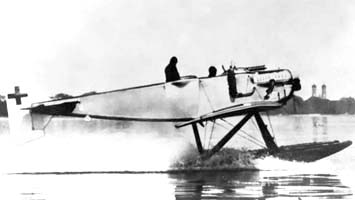

 Zeppelin CS.I
 Zeppelin CS.I
 Zeppelin CS.I
 Zeppelin CS.I
 Zeppelin CS.I
 Zeppelin CS.I
 Zeppelin CS.I
 Zeppelin CS.I

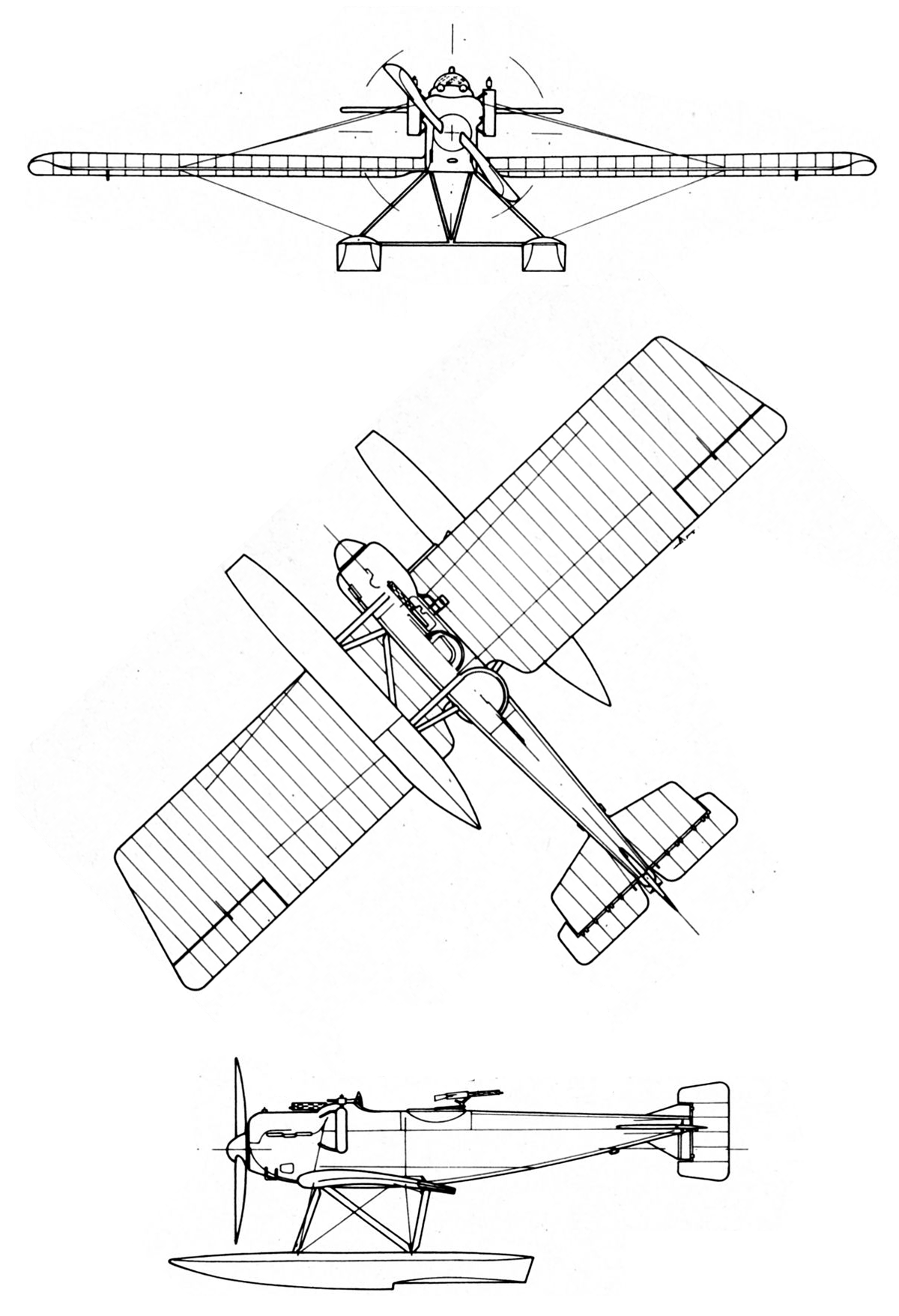

  Схемы:

 Zeppelin CS.I

 Варианты окраски:

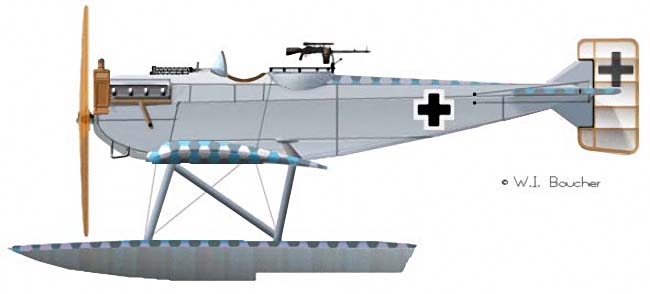

 Zeppelin CS.I   (c) W.I.Boucher

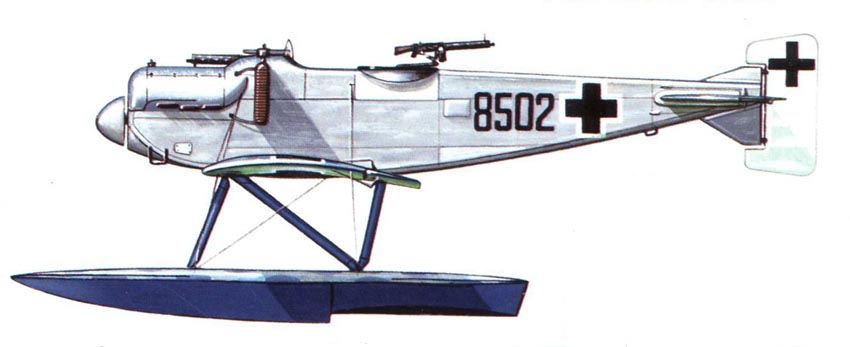

 Zeppelin CS.I







Список источников:

Putnam. O.Thetford, P.Gray. German Aircraft of the First World War
Jack Herris. German Seaplane Fighters of WWI
Flugzeug. Die Deutsche Luftwaffe 1914 heute
Dornier Flugzeuge Aircraft
Luftfahrt-Verlag Walter Zuerl. Dornier-Flugzeuge
FlyPast Reference Library. Bob Ogden. Dornier
Luftfahrt Dokumente No.20. Deutsche Flugzeuge 1914-1918
MBI. Stephane Nicolaou. Flying Boats & Seaplanes
Flugzeug 1985-01. Der Seejager, der zu spat kam...
WWIaviation.com. Zeppelin-Lindau (Dornier) CS.I Front mounted radiator - 1918
Das Historische Archiv der Stiftung Deutsches Technikmuseum Berlin
1000aircraftphotos.com. No. 8551. Zeppelin-Lindau Cs I
L+K 1994-16. Jiri Hornat. Zeppelin Lindau (Dornier) CS.I
