   KKY

Разработчик: Tachicawa
Страна: Япония
Первый полет: 1933
Тип: Санитарный самолет
  ЛТХ     Доп. информация



В 1932 г. императорская армия выдвинула требования к фирме KK Ishikawajima Hikoki Seisakusho на новый малый легкий санитарный самолет. Главным конструктором был Рикиши Эндо (Ryokichi Endo). За основу был взят учебно-тренировочный самолет этой же фирмы R-5, который был создан на базе английского легкого транспортного самолета De Havilland DH-83. Самолет должен был использоваться вблизи линий фронта для эвакуации раненых с поля боя, поэтому должен был обладать малым разбегом и пробегом.

Летные испытания нового самолета KKY начались в 1933 г. Это был биплан с закрытой кабиной и крыльями разного размаха, оснащенный рядным двигателем Cirrus Hermes IV мощностью 120 л.с. Он вмещал пилота, двое носилок и сопровождающего. Армия приняла самолет на вооружение в 1935 г., а в 1936 г. началось его мелкосерийное производство, длившееся до 1939 г. Большое количество таких самолетов под обозначением "Айкоку-го" ("Aikoku-go") было безвозмездно передано армии.

Из-за постоянных проблем с двигателем Cirrus Hermes в 1938 г. появился вариант KKY-2, с японским звездообразным двигателем Gasuden "Jimpu" мощностью 150 л.с. Металлический двухлопастной винт был заменен на деревянный. Кроме того увеличили площадь верхнего крыла для уменьшения разбега/пробега, которые составили всего 250 м.

В 1939 г. Японское министерство железных дорог заказало два модифицированных самолета, получивших обозначение KS-1. Самолет оснащался 7-ми цилиндровым звездообразным двигателем Hitachi "Jimpu" 3 мощностью 150-160 л.с. и отличался от серийного KKY-2 увеличенной площадью остекления кабины и установкой фотоаппаратуры для проведения геодезической и картографической аэрофотосъемок.

Всего построено 23 экземпляра, из которых большинство составило KKY-2 , и 2 - KS-1.






 ЛТХ:
Модификация   KKY-1
Размах крыла, м   10.00
Длина, м   7.90
Высота, м   2.38
Площадь крыла, м2   22.00
Масса, кг
  пустого самолета   560
  максимальная взлетная   977
Тип двигателя   1 ПД Cirrus Hermes IV
Мощность, л.с.   1 х 120
Максимальная скорость , км/ч   182
Крейсерская скорость , км/ч   156
Практическая дальность, км   620
Скороподъемность, м/мин   143
Практический потолок, м   4500
Экипаж, чел   1
Полезная нагрузка:   двое носилок и один сопровождающий


 Доп. информация :

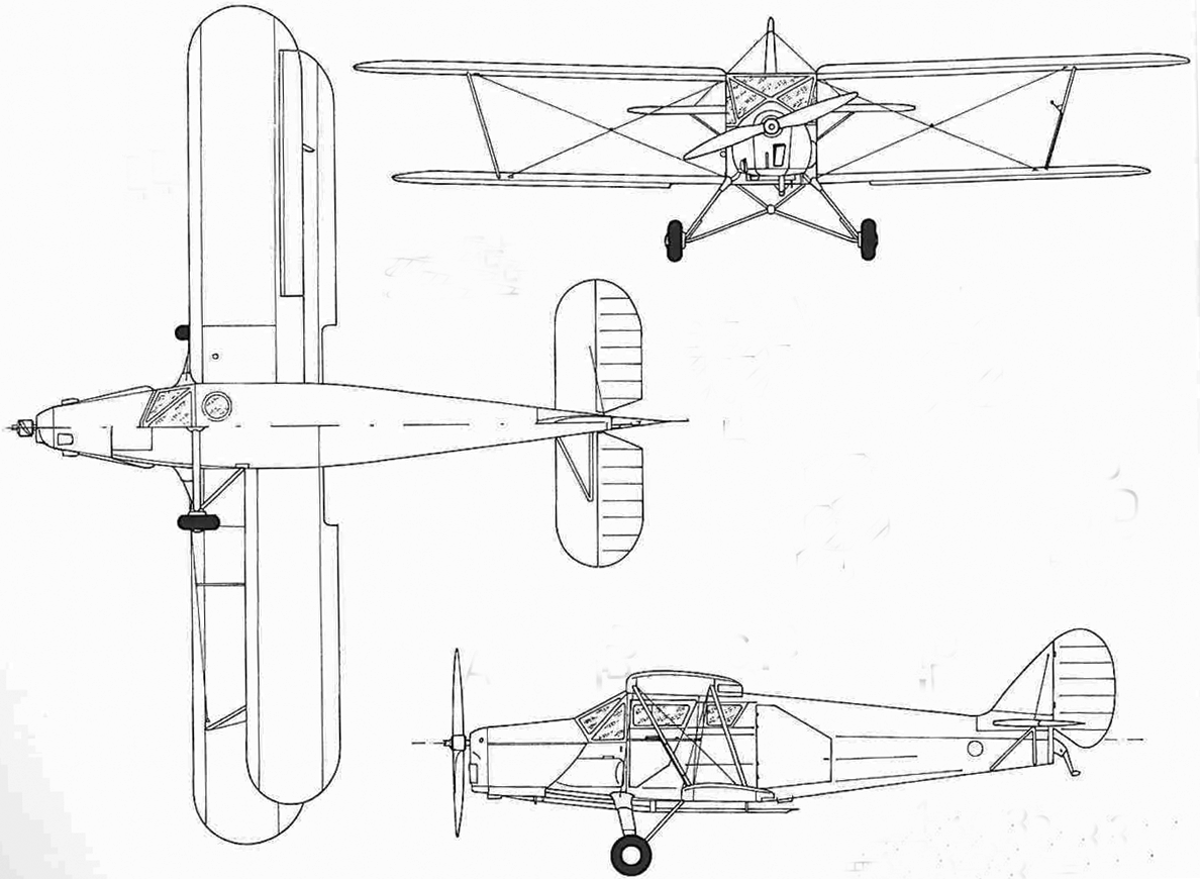

  Чертеж "Tachicawa KKY-1"
  Фотографии:

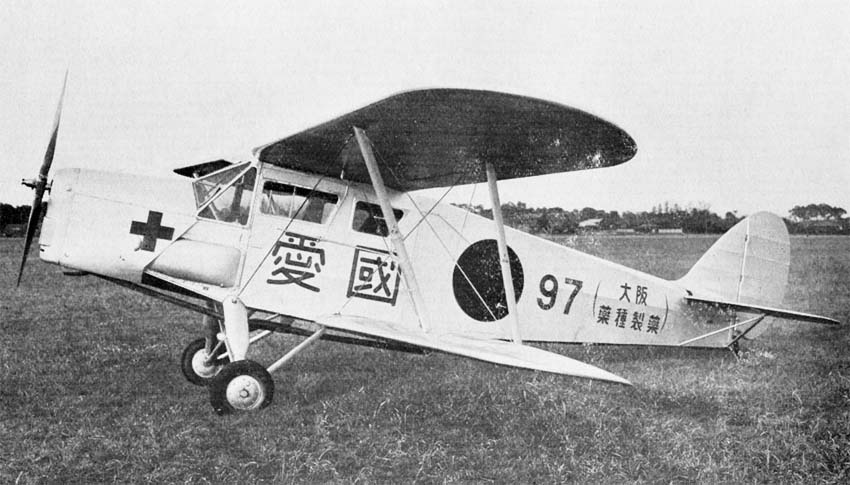

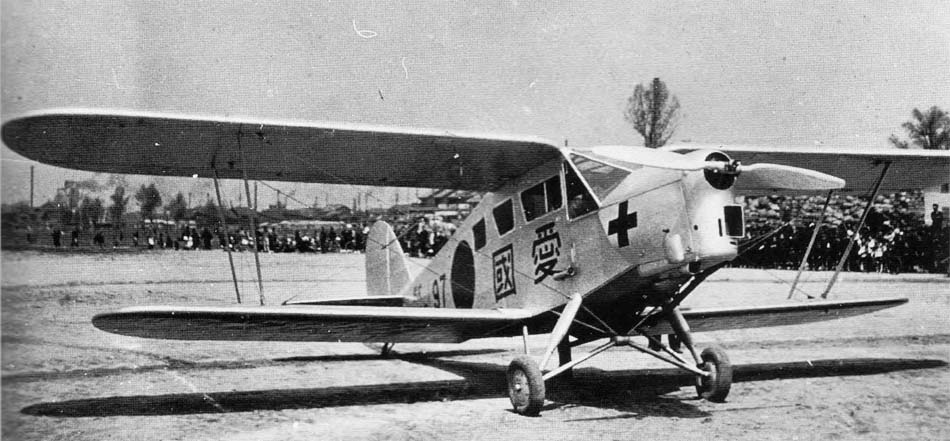

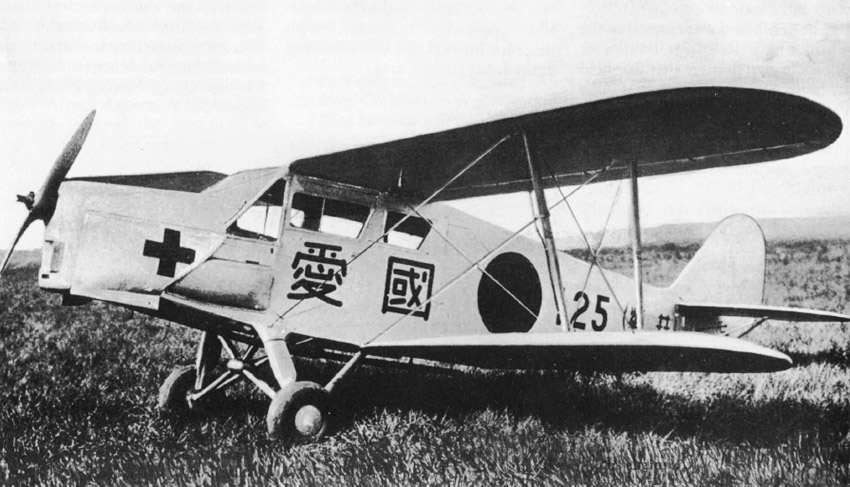

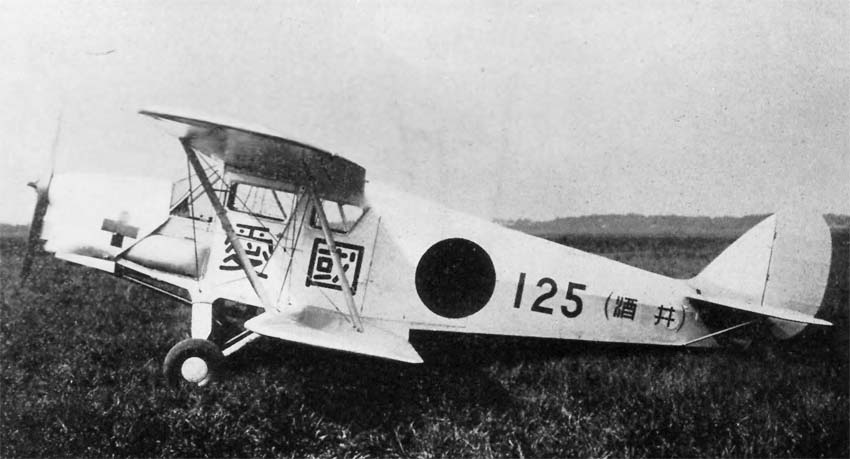

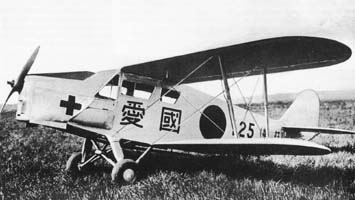

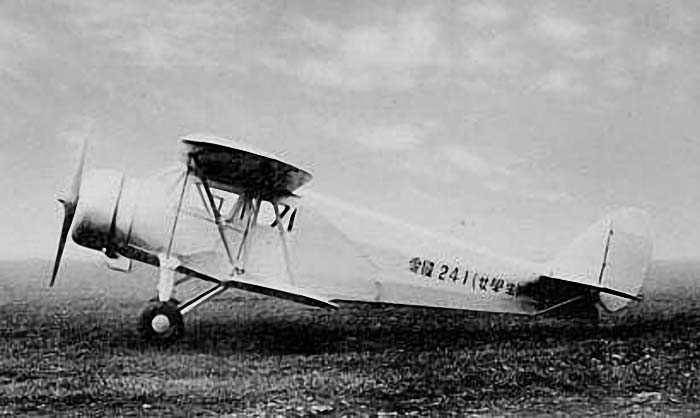

 KKY-1
 KKY-1
 KKY-1
 KKY-1
 KKY-1

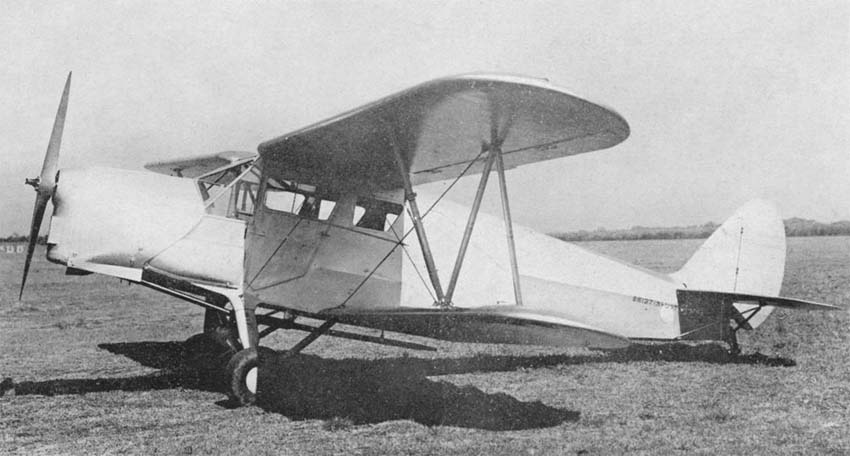

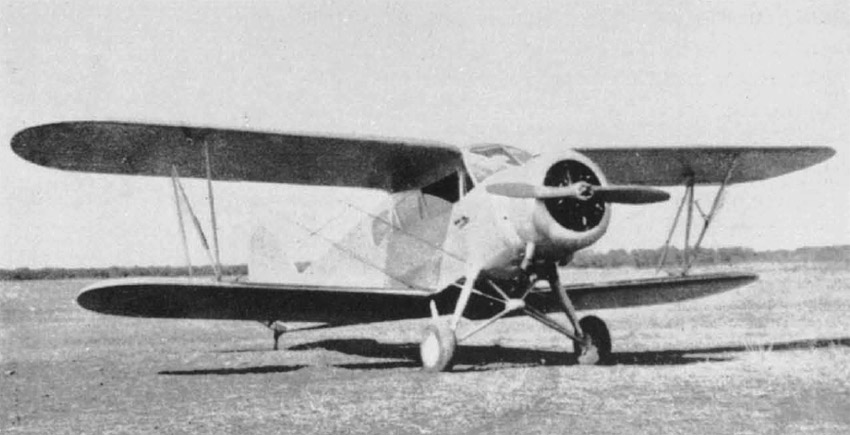

 KKY-2
 KKY-2

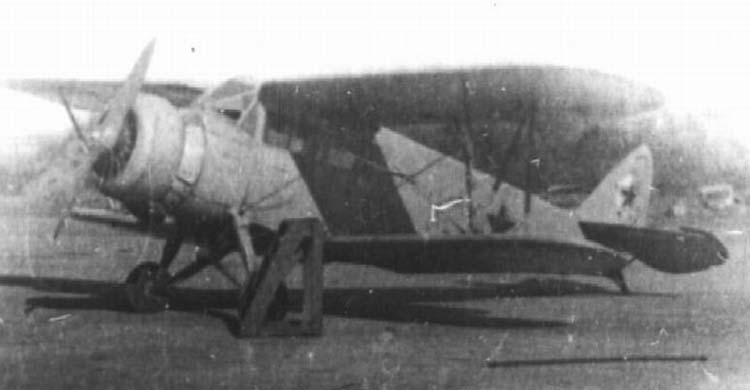

 KKY-2 захваченный советскими войсками

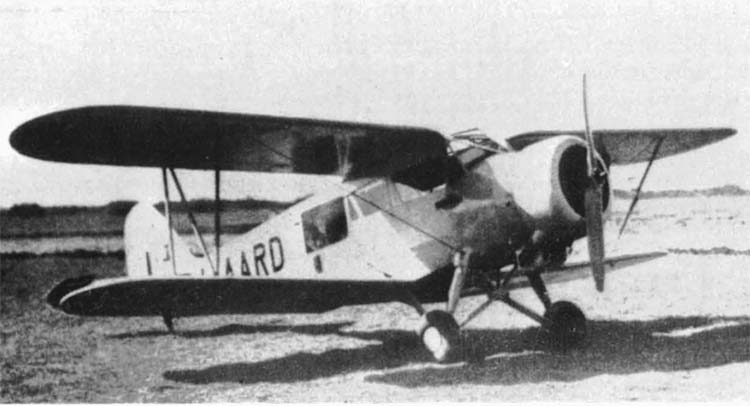

 KS-1

  Схемы:

 KKY-1

  Варианты окраски:

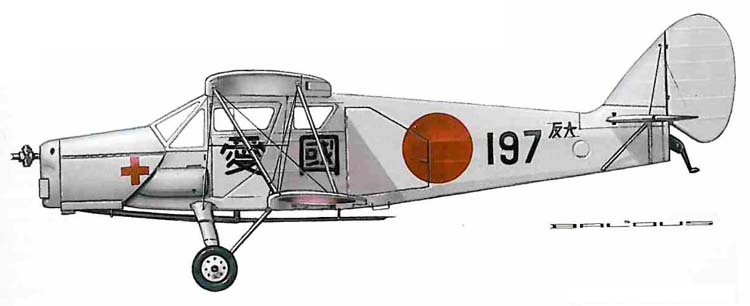

 KKY-1







Список источников:

Р.Шаталов. Санитарный самолет Tachikawa KKY-2
Putnam. R. C. Mikesh, S. Abe "Japanese Aircraft 1910-1941
L+K. Miroslav Balous. Tachikawa KKY
Arawasi. Wildeagles. Tachikawa (Ishikawajima) KKY-1 & KKY-2


Уголок неба. 2014
