   KL-106

Разработчик: Klemm
Страна: Германия
Первый полет: 1937
Тип: Учебно-тренировочный самолет
  ЛТХ     Доп. информация



В 1937 году на фирме Leichtflugzeugbau Klemm разработали вариант самолета Kl-35D, получивший обозначение KL-106. Разработка самолета была осуществленная по заказу американской компании Davis & Co., планировавшей наладить выпуск его в США.

Первый прототип KL-106 V1 (D-EBCQ, Werk-Nummer 1240) был оснащен двигателем Hirth HM 60 мощностью 65 л.с. Испытания показали что конструкция оказалась перетяжеленна. Во втором прототипе KL-106 V2 (Werk-Nummer 1241) цельнометаллические части корпуса и крыльев были замены на конструкцию из металлических труб и деревянной обшивки.

Последним самолетом с HM 60 стал третий прототип (D-EBCQ). До июня 1939 года были изготовлены еще 7 экземпляров самолета  (V4 D-EPQG, V5 D-ECAH, V6 D-EQMR, V7 D-EDFK, V8 D-ERQS, V9 D-EECD и V10 D-ESHR) уж с двигателем Hirth HM 504 A мощностью 105 л.с. (77 кВт.). Эти машины стали самолетами серии KL-106A-0.

В связи с началом Второй мировой ни одного экземпляра не было поставлено заказчику, а все KL-106 были распределены между членами Nationalsozialistischen Fliegerkorps, часть из них применялась Люфтваффе в качестве учебно-тренировочных.









 ЛТХ:
Модификация   KL-106A-0
Размах крыла, м   11.20
Длина, м   8.10
Высота, м   2.17
Площадь крыла, м2   14.50
Масса, кг
  пустого самолета   495
  максимальная взлетная   780
Тип двигателя   1 ПД Hirth HM 504 A
Мощность, л.с.   1 х 105
Максимальная скорость , км/ч   192
Крейсерская скорость , км/ч   180
Практическая дальность, км   780
Максимальная скороподъемность, м/мин   196
Практический потолок, м   4700
Экипаж, чел   2


 Доп. информация :


  Фотографии:

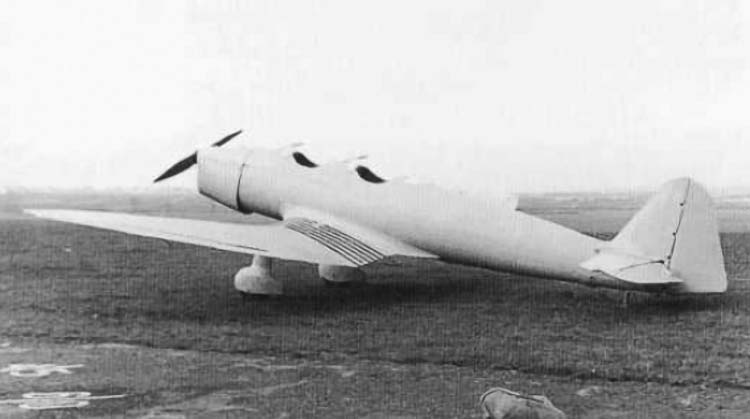

 KL-106 V1

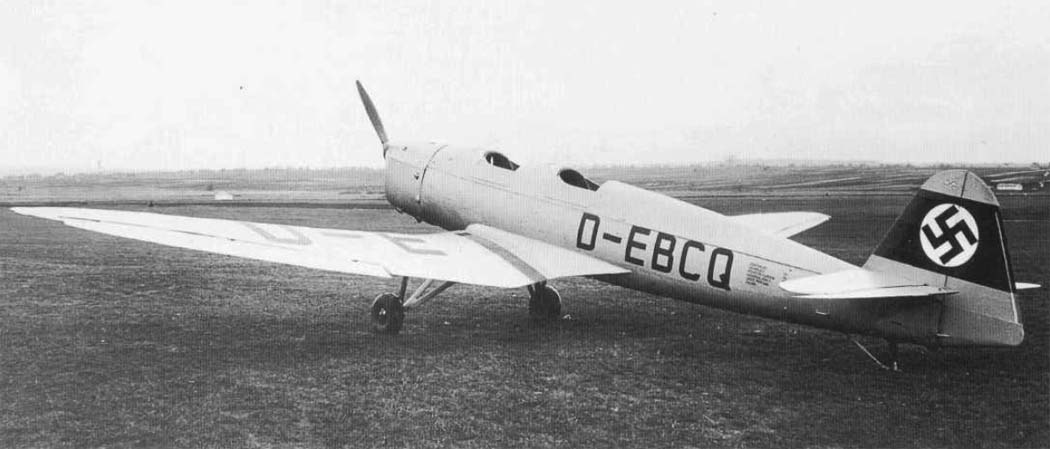

 KL-106 V1

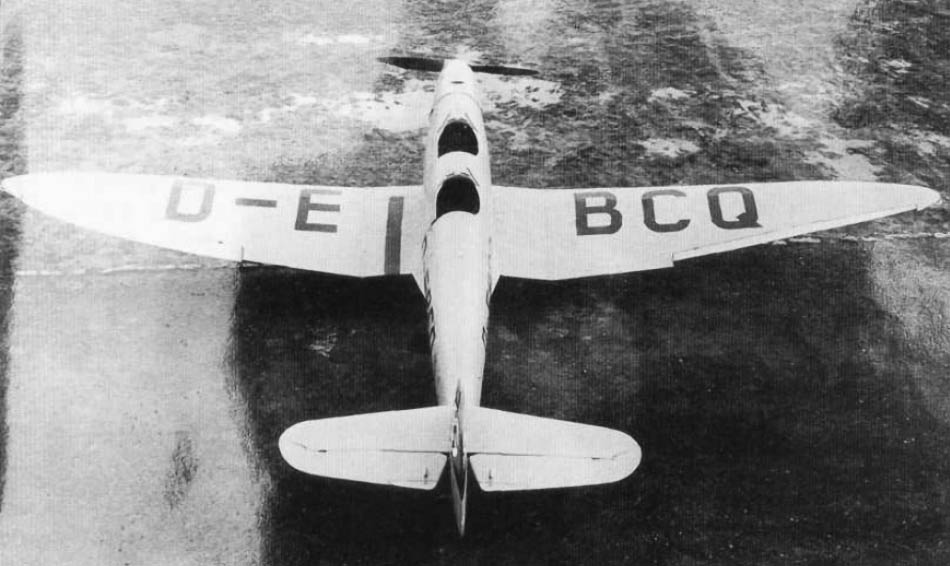

 KL-106 V1

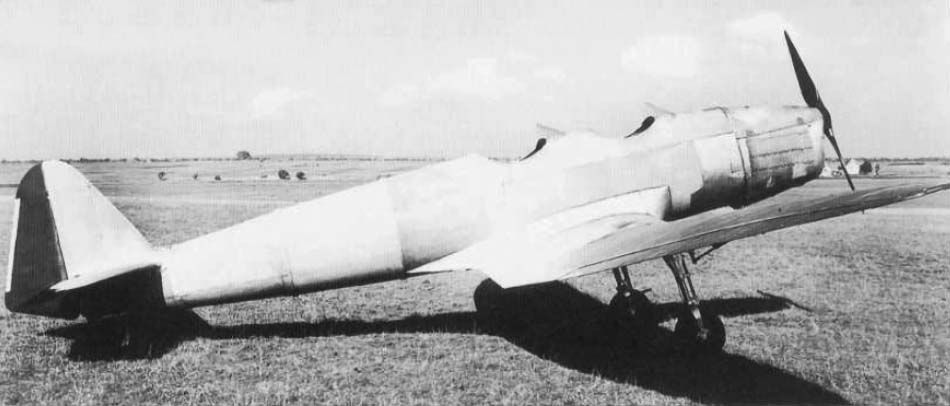

 KL-106 V1

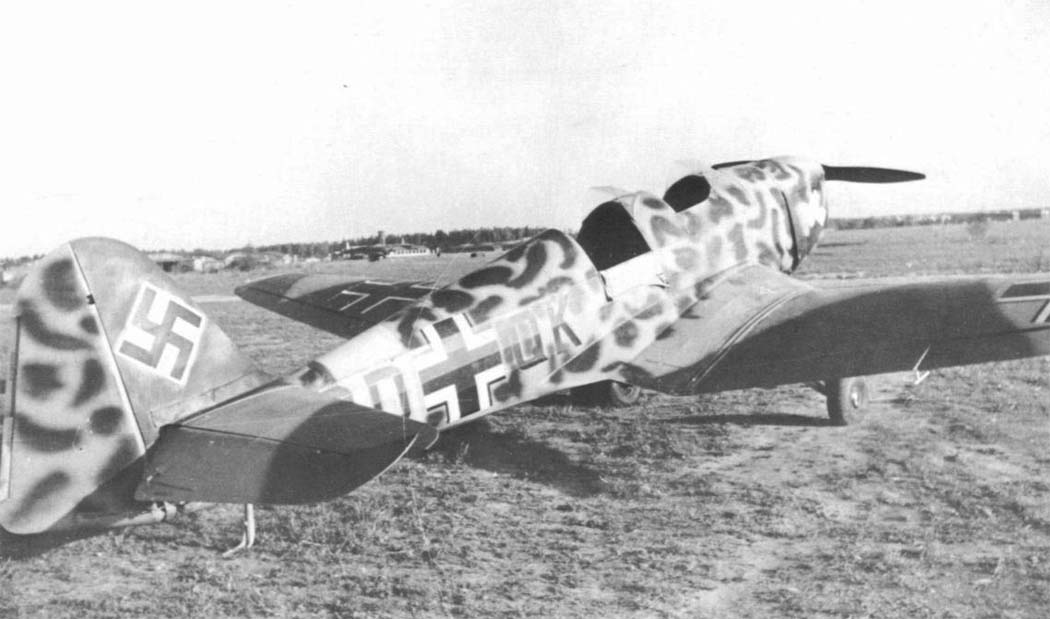

 KL-106 7./ JG 54 Люфтваффе

  Схемы:

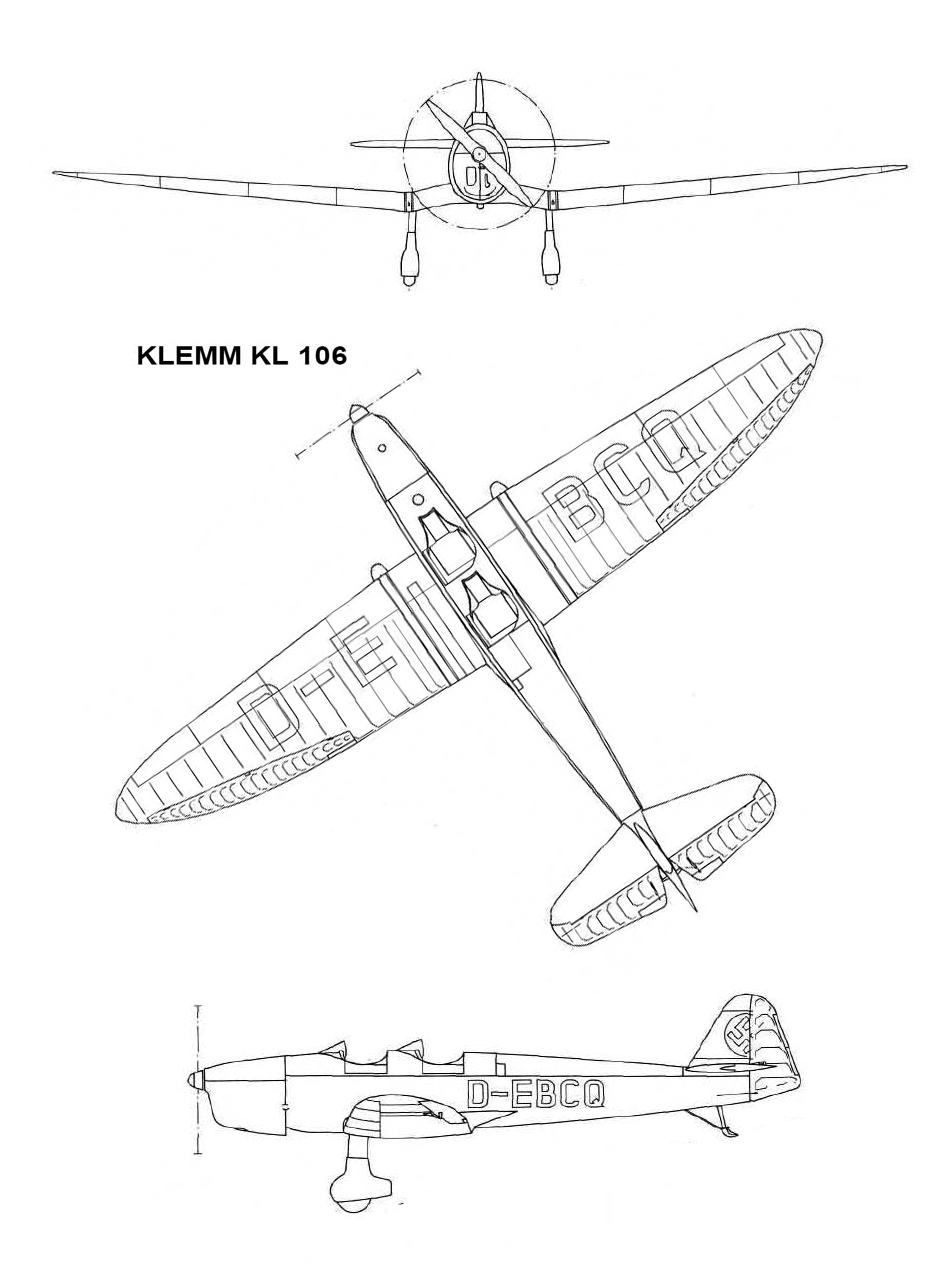

 KL-106A-0

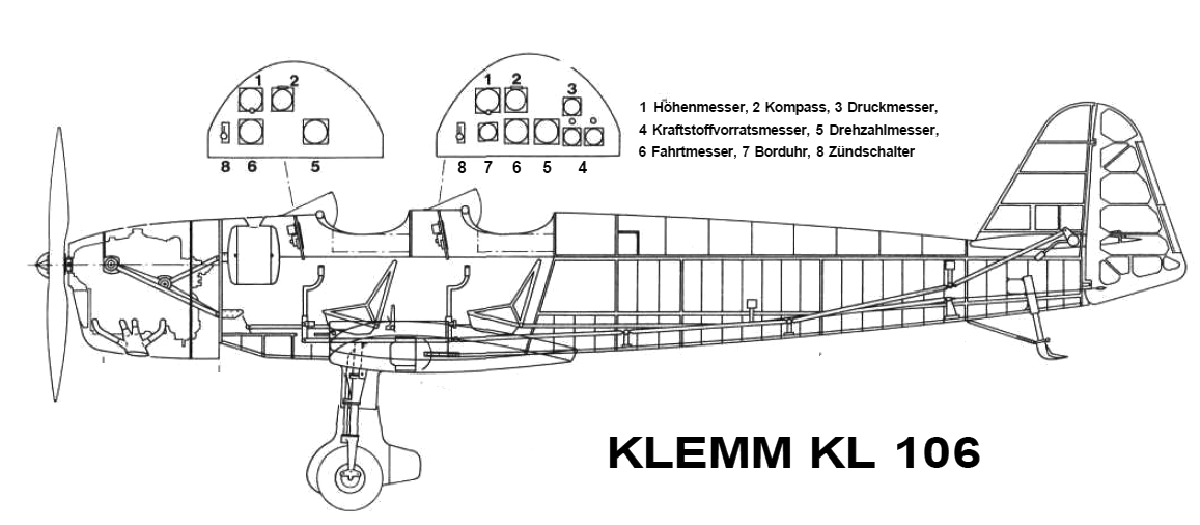

 Компоновочная схема







Список источников:

Bernard & Graefe Verlag. Heinz J. Nowarra. Die deutsche Luftrüstung 1933–1945
Hannsklemm.wordpress.com. Klemm KL 106
Luftarchiv.de. Klemm Kl 106
Classic Scale. Historische Deutsche Flugzeuge bis 1945. Klemm KL 106
