   Ла-5УТИ

Разработчик: ОКБ Лавочкина
Страна: СССР
Первый полет: 1944
Тип: Учебно-тренировочный истребитель
  ЛТХ     Доп. информация



Летчики, готовившиеся для истребителей семейства "ЛаГГ" и "Ла", до 1944 года не имели своей спарки - двухместного учебного варианта. Они пересаживались на боевые машины, как правило, со "старичка" УТИ-4, переделанного из И-16. Правда, в свое время построили спарку ЛаГГ-3, но в серию она не пошла.

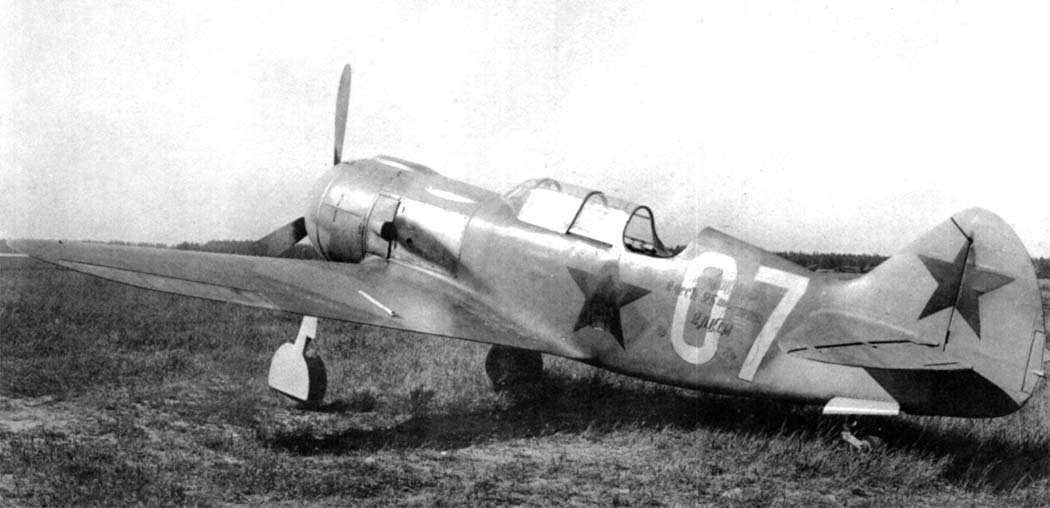

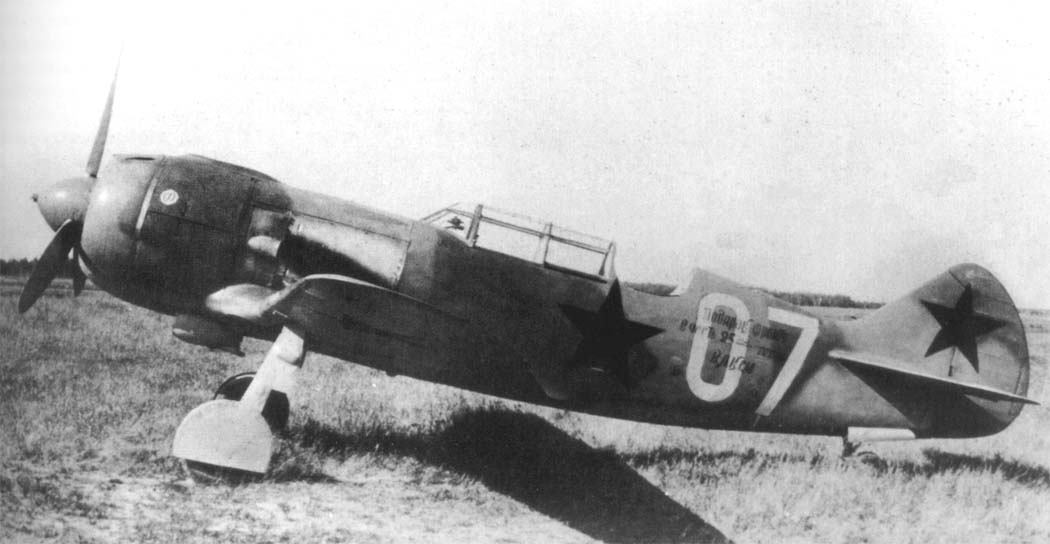

В сентябре 1943 года в НИИ ВВС поступил изготовленный месяц назад первый учебно-тренировочный Ла-5 с двигателем М-82Ф. На его борту над номером 07 красовалась надпись "Подарок фронту в честь 25-летия ВЛКСМ".

Открытая (без фонаря) кабина летчика-инструктора размещалась между 5-м и 8-м шпангоутами. В лом месте пришлось усилить фюзеляжный вырез верхними лонжеронами и ввести два дополнительных шпангоута. С машины сняли одну пушку СП-20, ее место занял баллон со сжатым воздухом. Для учебного самолета ненужными стали бронеспинка и бронестекло, система нейтрального газа и бомбовое вооружение. Отказались и от радиооборудования.

Ведущими по испытаниям спарки были инженер В.И.Алексеенко и летчики Л.Г.Кубышкин и Ю.А.Антипов. Облетали самолет также П.М.Стефановскнй, В.И.Хомяков, И.М.Дзюба и К.И.Овчинников. По их общему мнению, задняя кабина оказалась тесной, особенно для летчиков в зимнем обмундировании, но по технике пилотирования самолет почти не отличался от боевого Ла-5, если не считать повышенной чувствительности к перетягиванию ручки управления. В полете с открытым фонарем передней кабины, что практиковалось среди советских пилотов, сильно задувало заднюю кабину и зимой летать без маски было невозможно.

Учебно-тренировочный Ла-5 испытания прошел удовлетворительно и был рекомендован к серийной постройке, но с обязательной установкой переговорного устройства и устранением выявленных дефектов, впрочем, последних было не так уж много.

Месяц спустя в НИИ ВВС появилась еще одна спарка и тоже завода No.21, однако она испытания не выдержала, а серийному учебно-тренировочному Ла-5 было суждено появиться лишь в конце 1944 года.

Тем временем, в марте 1944 года, в передвижных авиационных мастерских ПАМ-30 1-й воздушной армии один из серийных самолетов Ла-5 переделали в двухместный Ла-5УТИ. В ходе государственных испытаний выявилась тряска хвостового оперения (видимо, из-за ослабления хвостовой части фюзеляжа) при заходе на посадку и на парашютировании. Это заставило прекратить дальнейшие работы по машине.

В этом же году на заводе No. 163 в двухместный учебно-тренировочный самолет переоборудовали Ла-5Ф. Во время государственных испытаний обнаружилась тряска хвостового оперения (типа бафтинг) на больших углах атаки и при открытых свыше 25 мм боковых створках мотора.

Решением ГКО от 19 октября 1943 года завод No. 163 обязали начать производство Ла-5УТИ. Однако выполнение этого постановления затянулось, и лишь с ноября 1944 года в небольших количествах завод начал сдавать заказчику спарки. При этом на них запрещалось выполнять штопор, парашютирование, неуправляемые (штопорные) перевороты и бочки. Остальные фигуры высшего пилотажа разрешалось делать только при боковых створках открытых не более чем на 25 мм.

В декабре 1944 года Ла-5УТИ No. 39215055 исследовали в аэродинамической трубе ЦАГИ Г-101.

В качестве мероприятий по устранению тряски "цаговцы" рекомендовали увеличить расстояние между боковыми створками и крылом, закрыть обтекателями выступы направляющих рельс подвижной части фонаря задней кабины и более тщательно выдерживать обводы профиля центроплана. Все эти советы реализовали уже в спарке Ла-7.




 ЛТХ:
Модификация   Ла-5УТИ
Размах крыла, м   9.80
Длина, м   8.67
Высота, м   2.54
Площадь крыла, м2   17.50
Масса, кг
  пустого самолета   2789
  нормальная взлетная   3210
Тип двигателя   1 ПД М-82Ф
Мощность, л.с.   1 х 1330
Максимальная скорость , км/ч
  у земли   552
  на высоте   600
Практическая дальность, км   720
Скороподъемность, м/мин   877
Практический потолок, м   10000
Экипаж, чел   2
Вооружение   одна 20-мм пушка ШВАК


 Доп. информация :


 Фотографии:

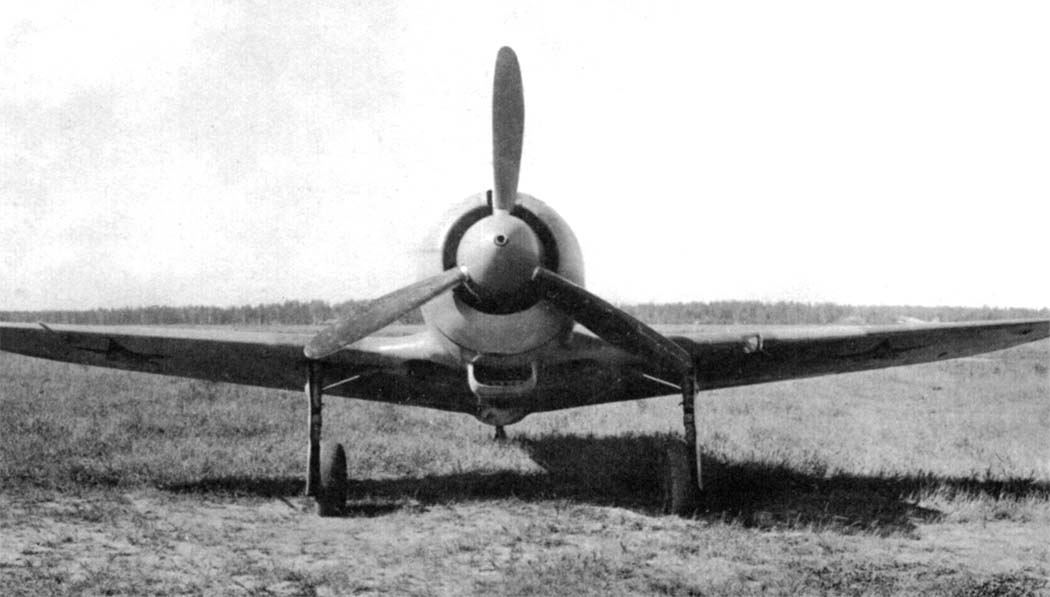

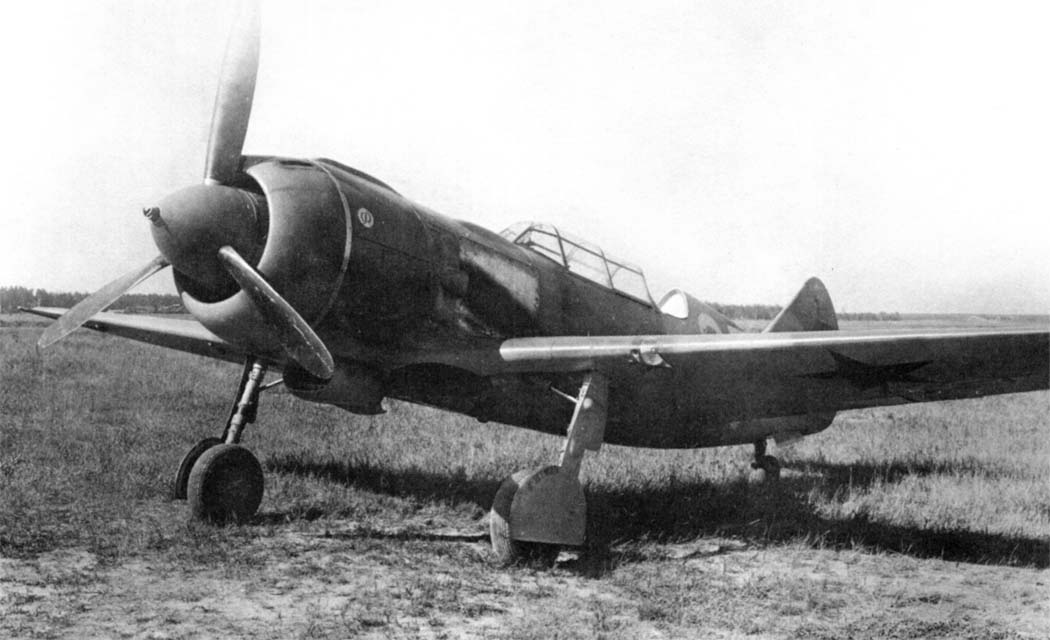

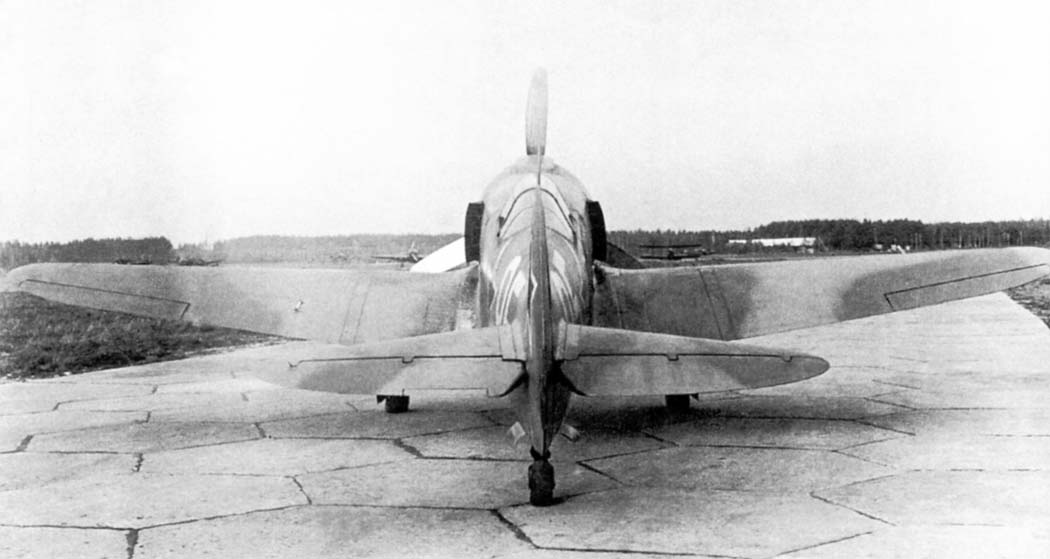

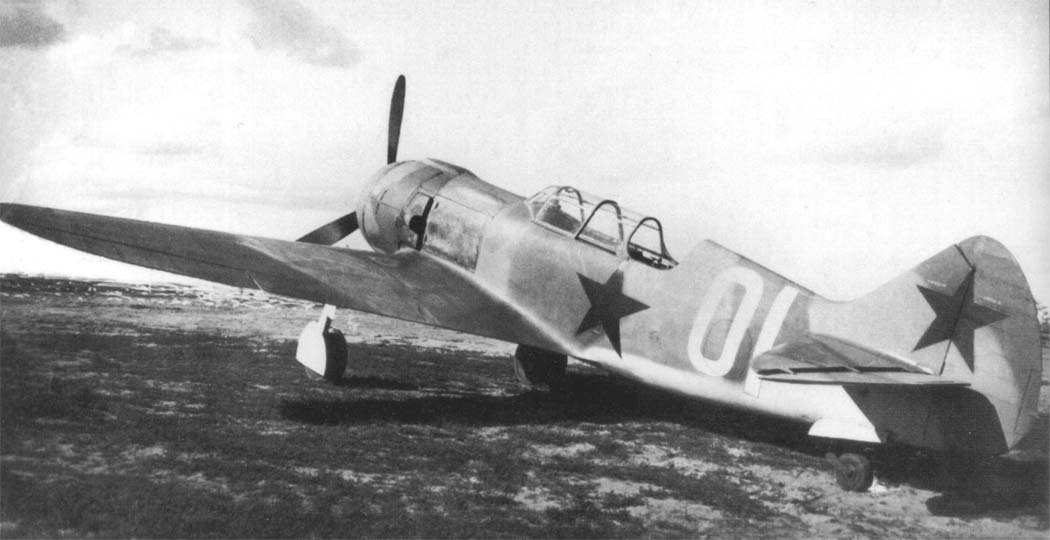

 Опытный Ла-5УТИ
 Опытный Ла-5УТИ
 Опытный Ла-5УТИ
 Опытный Ла-5УТИ
 Опытный Ла-5УТИ

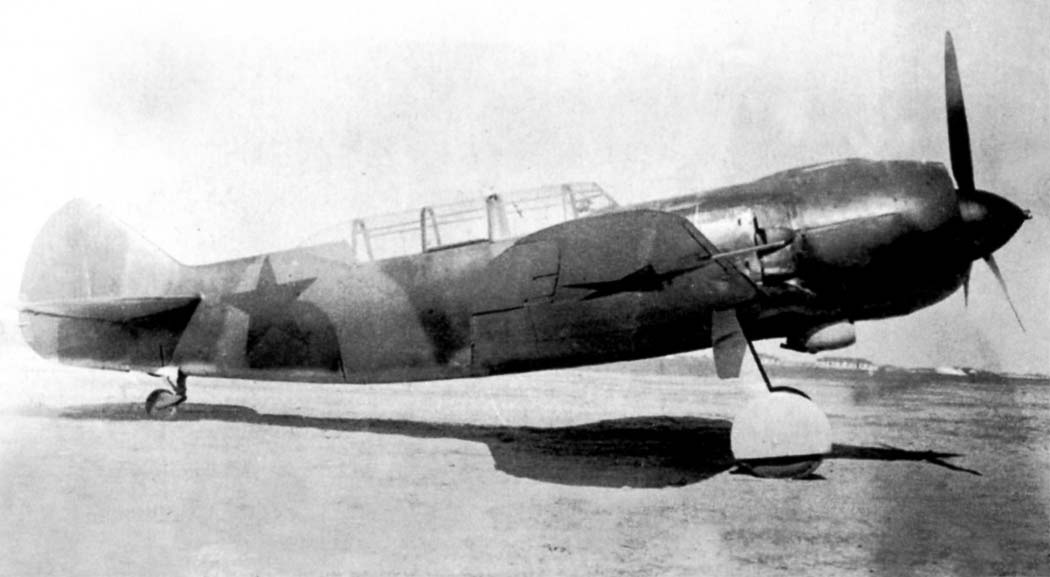

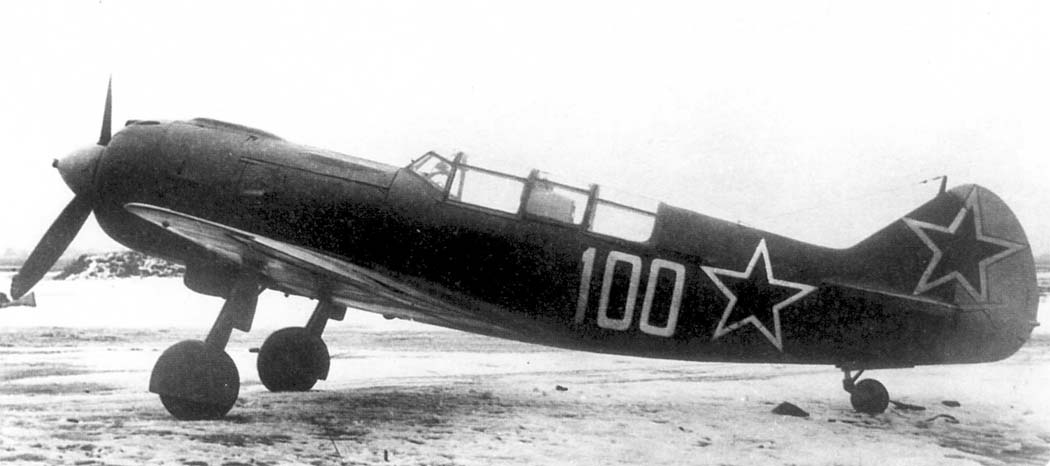

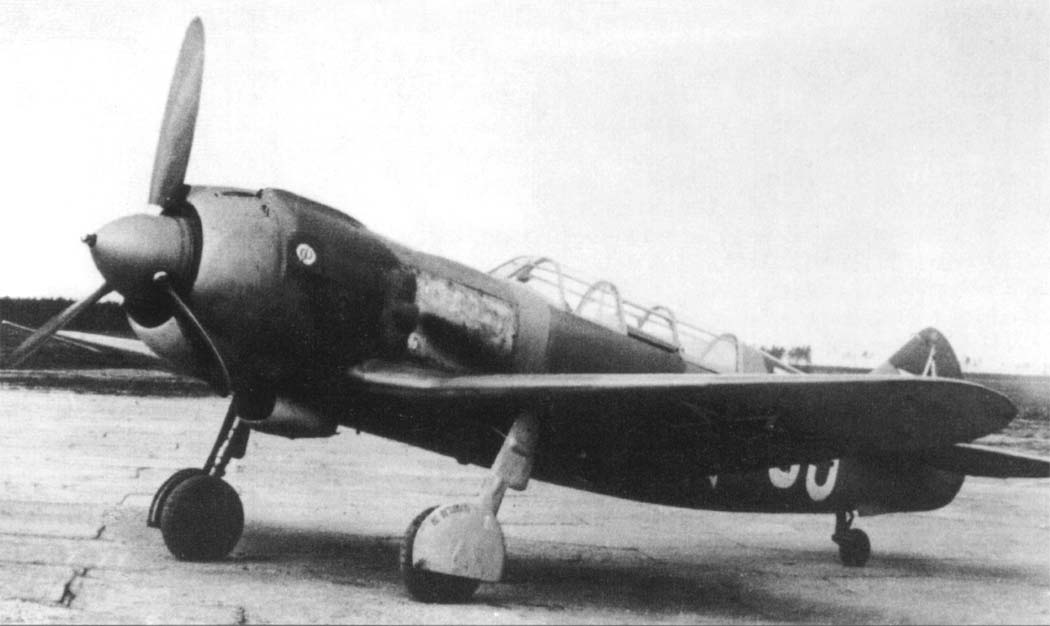

 Ла-5УТИ
 Ла-5УТИ
 Ла-5УТИ
 Ла-5УТИ

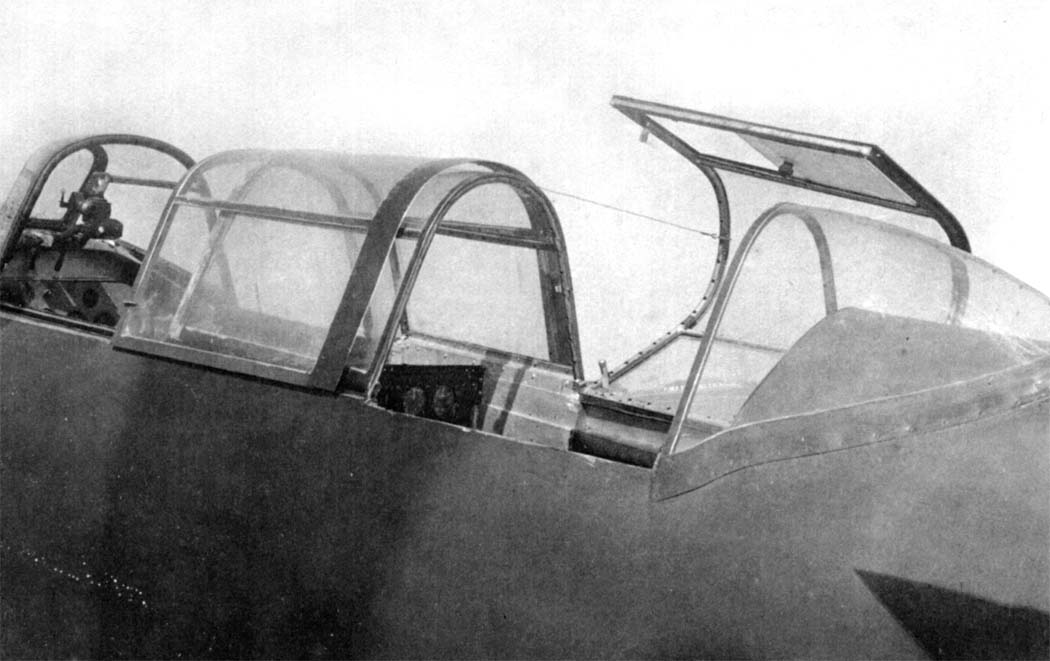

 Кабины Ла-5УТИ

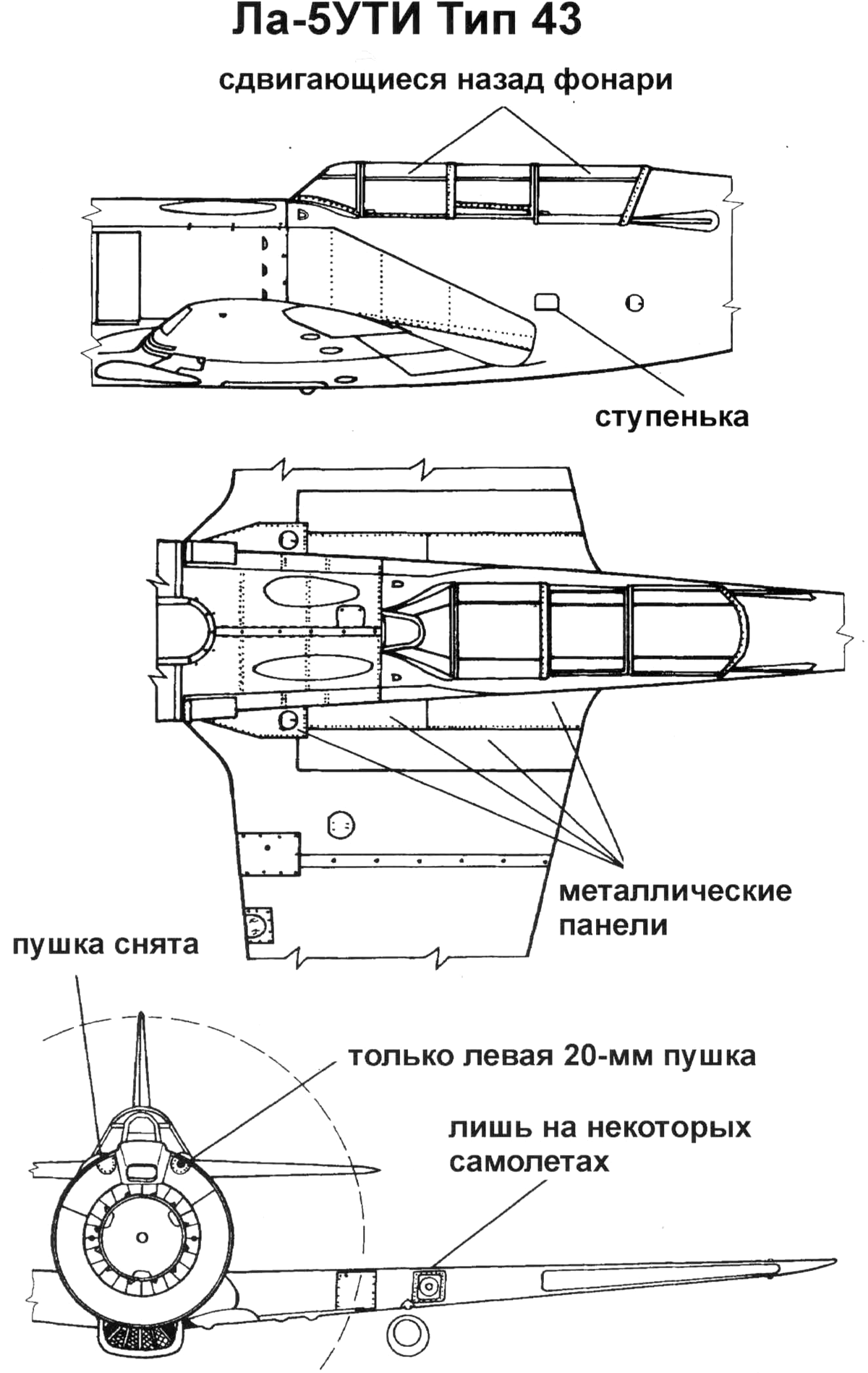

 Схемы:

 Ла-5УТИ

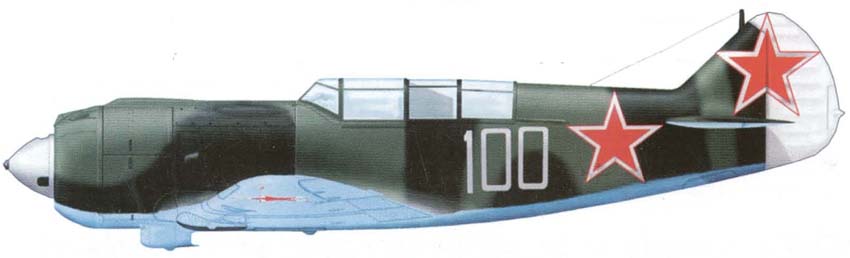

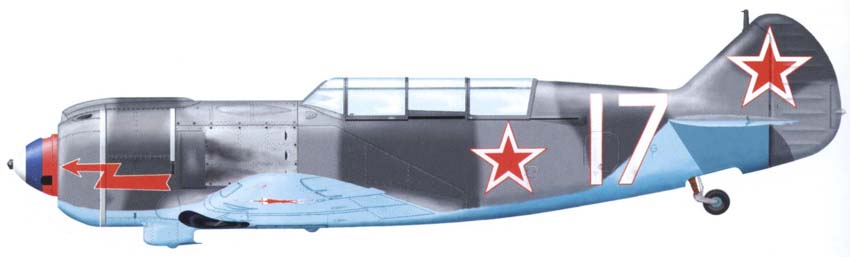

 Варианты окраски:

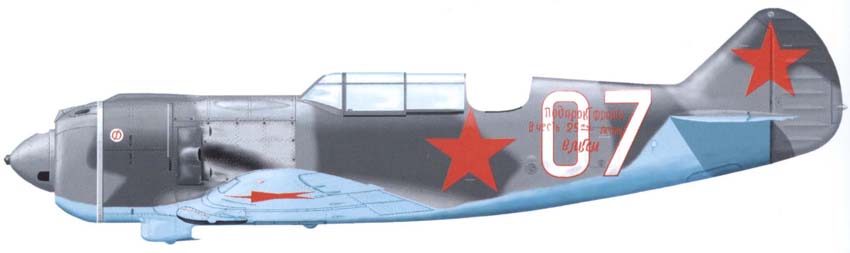

 Опытный Ла-5УТИ
 Ла-5УТИ   159 иап
 Ла-5УТИ

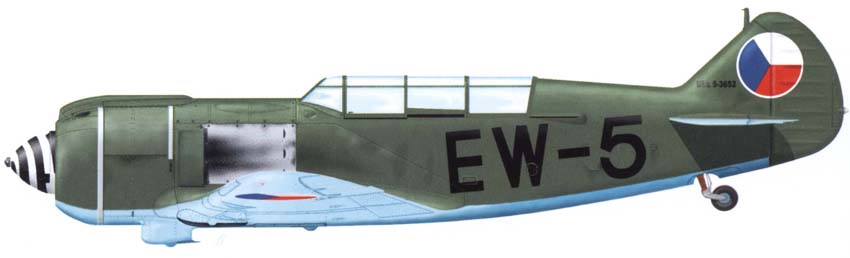

 Ла-5УТИ  ВВС Чехословакии







Список источников:

Русавиа. Николай Якубович. Самолеты С.А.Лавочкина
Алексеенко В., Никольский М. Истребители Лавочкина в Великой Отечественной войне
Крылья Родины. Евгений Подрепный. "Лавочкин-5" - истребитель завода No.21
Крылья Родины. Виктор Бакурский. Я - "Лавочкин" истребитель
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Squadron/Signal. Aircraft Number 169. Hans Heiri Stapfer. La-5/7 Fighters In action
