   RP-63 Pinball

Разработчик: Bell
Страна: США
Первый полет: 1944
Тип: Самолет-мишеннь
  ЛТХ     Доп. информация



Традиционно для обучения воздушной стрельбе в разных странах использовали полотняные мишени-рукава, буксировавшиеся самолётом. Реже встречались конструкции в виде небольших планёров или коробчатых змеев. По своей форме они не очень-то напоминали настоящий самолёт-цель, скорость буксировки ограничивалась, а маневрировать такая мишень практически не могла.

К этому времени существовали и первые радиоуправляемые беспилотные самолёты-мишени. В них переделывали учебные или устаревшие боевые машины. Атака на такую цель, конечно, была куда более реалистичной. Но аппаратура радиоуправления тогда обеспечивала только весьма плавное маневрирование, а сама мишень обходилась недёшево.

В связи с этим у американцев возникла оригинальная идея: стрелять по настоящему истребителю с пилотом. Такой самолёт и маневрировал "по-настоящему", да и использовался многократно. Чтобы не убить лётчика, машину бронировали, а пули изготавливались из свинца с графитом; они разрушались при попадании. Удар пули фиксировался датчиками, а сигнальные огни показывали стрелявшему, попал он или нет.

Работу над специальными боеприпасами начали в США в середине 1942 г. В качестве первого самолёта-мишени избрали двухмоторный бомбардировщик А-20. Его снабдили бронёй из высокопрочного алюминиевого сплава 24ST и в начале 1944 г. провели первые стрельбы на земле. Затем машину доработали и опробовали в воздухе со стрельбой. Всё прошло удачно, но военным хотелось приблизить условия учебного боя к настоящему, а для этого требовался истребитель, причём по характеристикам возможно близкий к немецким машинам. Рассматривали Р-63, Р-47 и Р-51. Выбрали "Кингкобру", скорее всего потому, что её было не жалко.

Так началась работа над самолётом-мишенью RP-63 "Пинболл". С истребителя сняли всё вооружение, бомбодержатели, проводку к подвесным бакам, внутреннюю бронезащиту, часть оборудования. Это было необходимо, чтобы хоть как-то компенсировать почти тонну брони, намеченной конструкторами к установке. Предусматривалось, что самолёт будет защищён от выстрела, сделанного под углом не более 30° от его курса, что должна была обеспечить толстая обшивка. Толщина её была переменной. Лучшую защиту имел редуктор - для этого использовали 10-мм лист. Обшивка потоньше -7-8 мм, прикрывала кабину пилота и двигатель. Такой лист на заводе уже не могли штамповать, и необходимые панели ковали или выколачивали вручную. Площадь остекления фонаря значительно уменьшили, заменив плексиглас толстым бронестеклом. Чтобы уменьшить вероятность попадания пули в воздухозаборник двигателя, его форму изменили.

Защищалось также крыло и оперение, особенно их передние кромки. Часть брони выполнялась съёмной - её крепили на замках типа "Дзус" и винтах поверх первоначальной обшивки самолёта. Несъёмную броню устанавливали на заклепках с потайной головкой.

Все поверхности разделили на активные и пассивные участки. К первым отнесли всё, что было важно с точки зрения живучести. Под ними располагались магнитоэлектрические датчики, улавливавшие вибрации. Всего имелось 109 датчиков. На концах крыла, на стабилизаторе и на конце втулки винта разместили сигнальные огни.

Прицел сохранили - лётчик мишени должен был реалистично имитировать атаку на бомбардировщик. Не стали снимать и фотокинопулемёт - для контроля результатов учебного боя.

В первый "Пинболл" переделали серийный истребитель Р-63А-1. На самолёте оставили мотор V-1710-93, на котором смонтировали систему впрыска воды на форсаже. Поскольку от подвесных баков пришлось отказаться, ёмкость внутренних баков немного увеличили. Опять ввели внутренние створки ниш шасси, предназначенные спасти покрышки от прострела.

В августе 1944 г. первый образец, переименованный в RP-63A-11, вывели на испытания. Сначала по нему постреляли на земле, затем 1 сентября подняли в воздух. Первые результаты оказались неприятными - переделка сильно изменила центровку самолёта. Не помог и массивный чугунный блок (почти 200 кг), установленный вместо пушки. Пришлось перекомпоновывать оборудование, после чего характеристики пилотирования приблизились к норме. Несмотря на изрядный вес брони, максимальная скорость истребителя уменьшилась лишь немно го, а его манёвренность осталась вполне приемлемой.

Сделали ещё четыре машины типа А-11, отличавшиеся друг от друга. На втором экземпляре воздухозаборник двигателя полностью утопили в фюзеляж, на третьем и пятом скопировали конструкцию первого, а четвёртый сохранил стандартный заборник истребителя.

Командование ВВС армии США заказало 95 "Пинболлов". Серийные машины именовались RP-63A-12. Они имели воздухозаборник по типу первого А-11, внутренние щитки ниш шасси отсутствовали.

За ними последовала ещё одна серия, уже на базе Р-63С. В неё вошли 200 машин RP-63C-2. На этом типе вернулись к стандартному воздухозаборнику мотора, а также усилили бронезащиту пилотской кабины сзади и с боков. Общий вес брони составил 675,4 кг. А вот от под-фюзеляжного гребня на этом варианте отказались.

Ещё мощнее бронезащита была у модификации RP-63G-1. В учебных боях стрелки нередко нарушали ограничение на углы стрельбы и лупили по мишени чуть ли не с параллельного курса. Бывали случаи, что они действительно выводили из строя жизненно важные узлы. Поэтому конструкторы усилили защиту пилотской кабины. Её теперь прикрывал лист толщиной около 10 мм, а за креслом лётчика сделали толстую перегородку на всю высоту фюзеляжа. Общий вес брони поднялся до 983 кг. Радиооборудование перенесли в нос, что позволило уменьшить вес балласта до 164 кг.

Самолёты модификации G имели планёр Р-63Е с крылом увеличенного размаха и мотор V-1710-135. Военные сначала заказали сразу 450 таких машин, но проблемы, возникшие с эксплуатацией "Пинболлов", привели к отмене большей части заказа. Реально изготовили два опытных образца RP-63G-1 (переделанных из Р-63С) и 30 серийных. Последние из них были сданы уже в 1946 г.

Позже все выпущенные машины пришлось дорабатывать. Практика показала, что обломки крошащихся пуль отскакивают в каналы радиаторов и забивают или поражают их. На входных окнах каналов в передней кромке крыла смонтировали решётки. Жалюзи из наклонных пластинок прикрыли также выхлопные патрубки.





 ЛТХ:
Модификация   RP-63A-11
Размах крыла, м   11.62
Длина, м   9.96
Высота, м   3.21
Площадь крыла, м2   20.80
Масса, кг
  пустого самолета   3320
  нормальная взлетная   4240
  максимальная взлетная   1 ПД Allison V-1710-93
Тип двигателя   1 х 1325
Мощность, л.с.   512
Максимальная скорость , км/ч   608
Практическая дальность, км   670
Практический потолок, м   6900
Экипаж, чел   1


 Доп. информация :


  Фотографии:

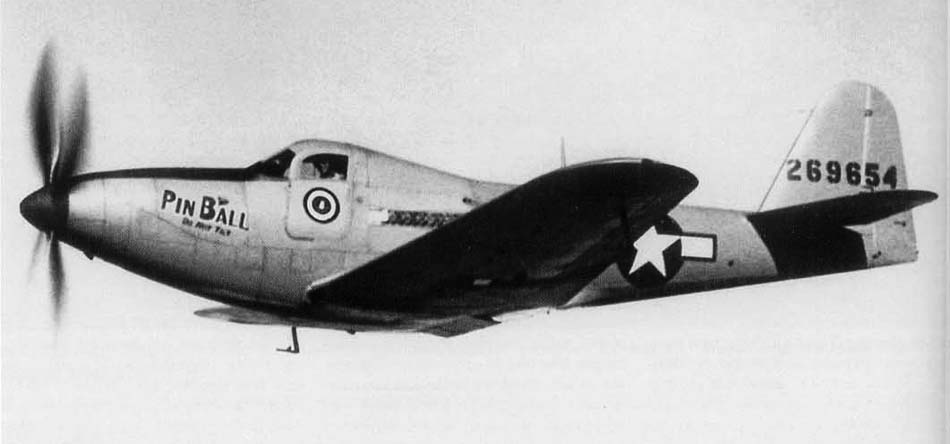

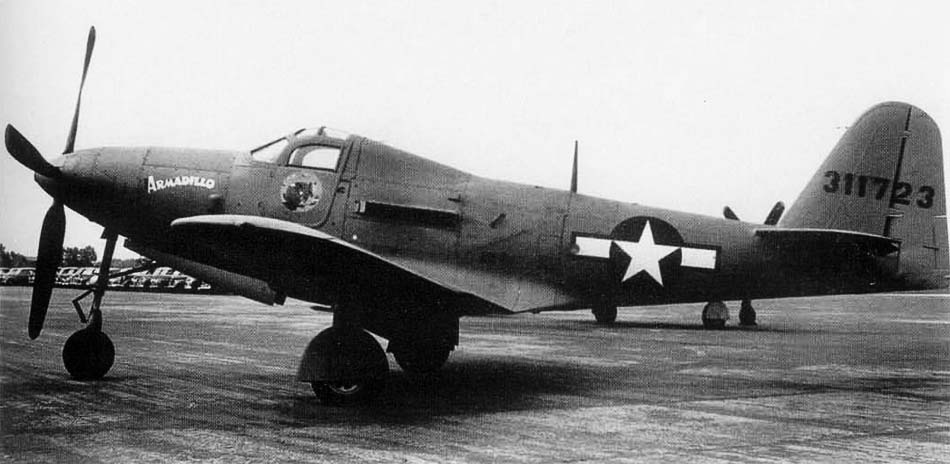

 RP-63A

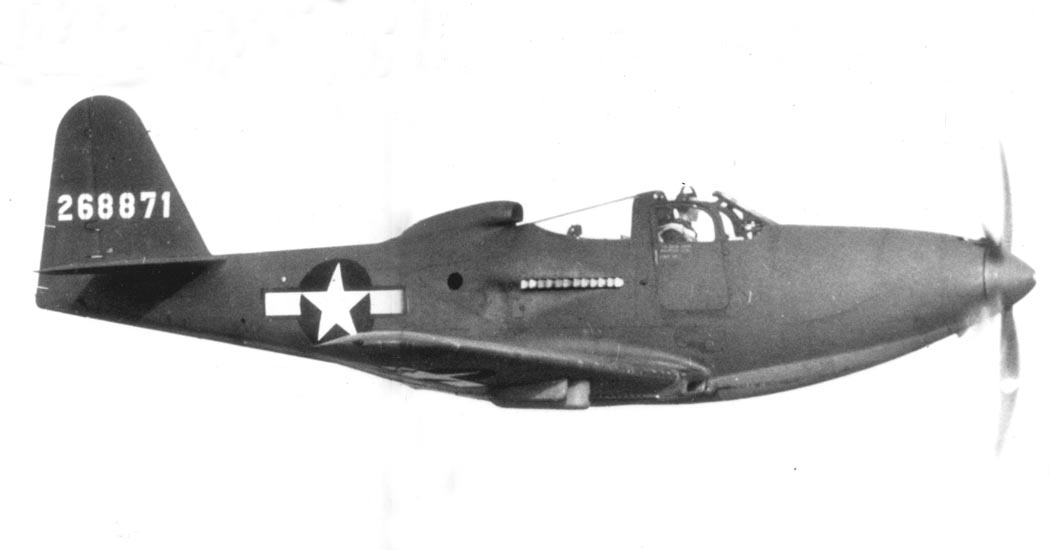

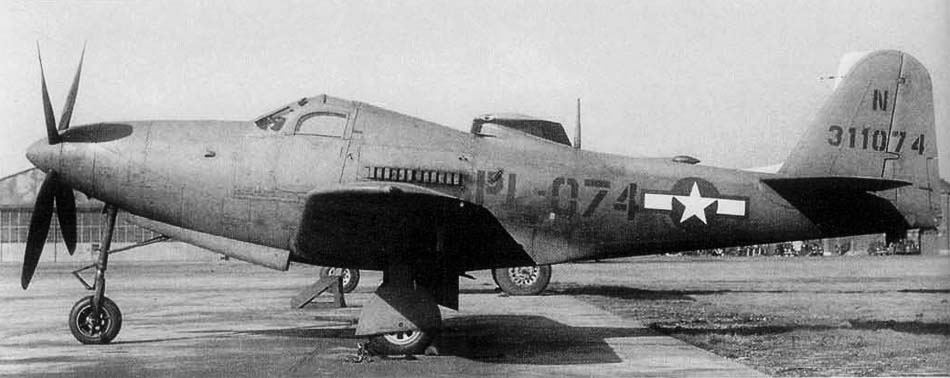

 RP-63A

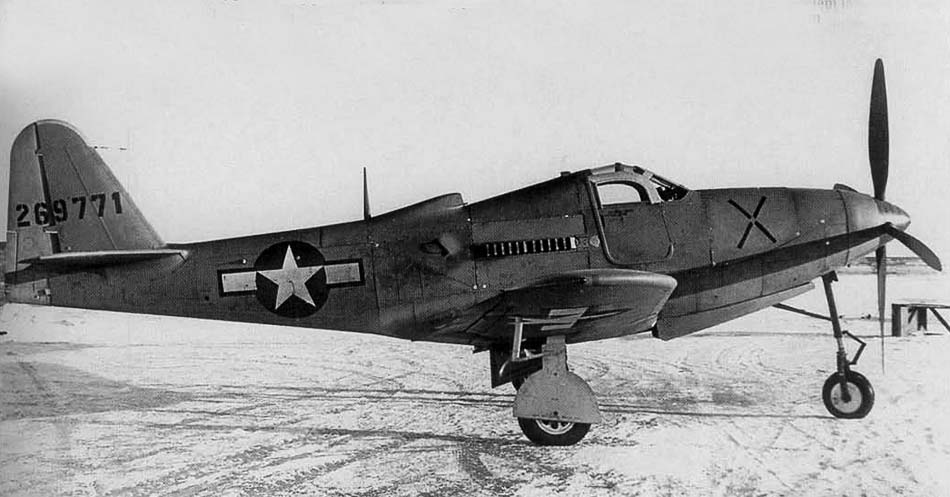

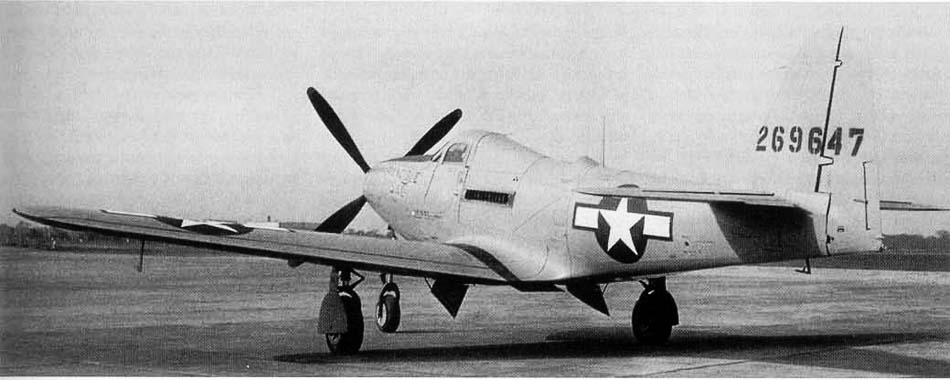

 RP-63A

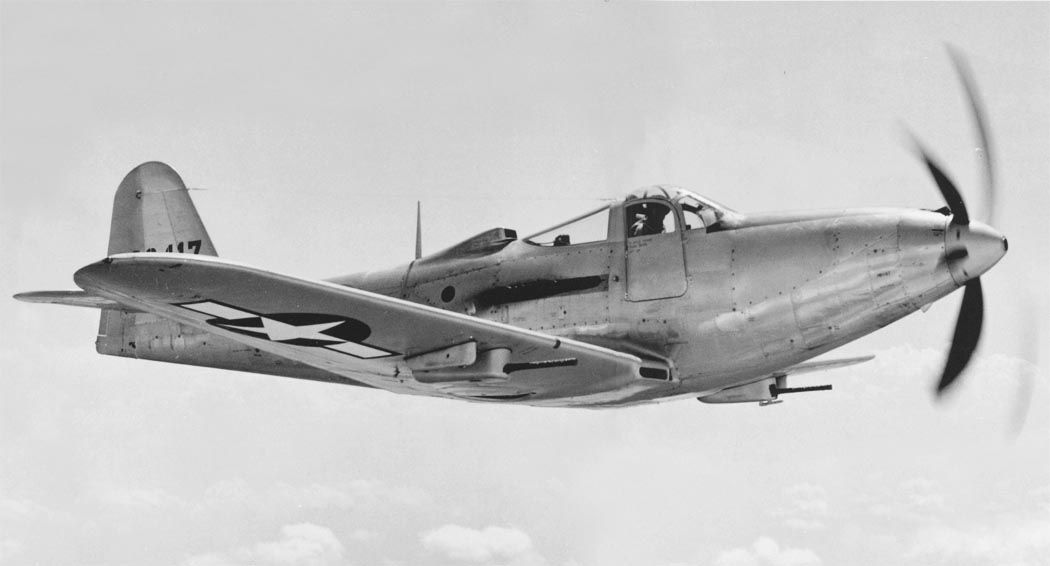

 RP-63A

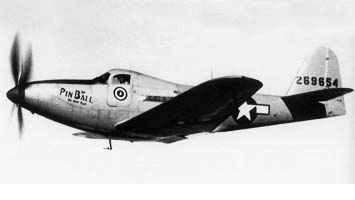

 RP-63A

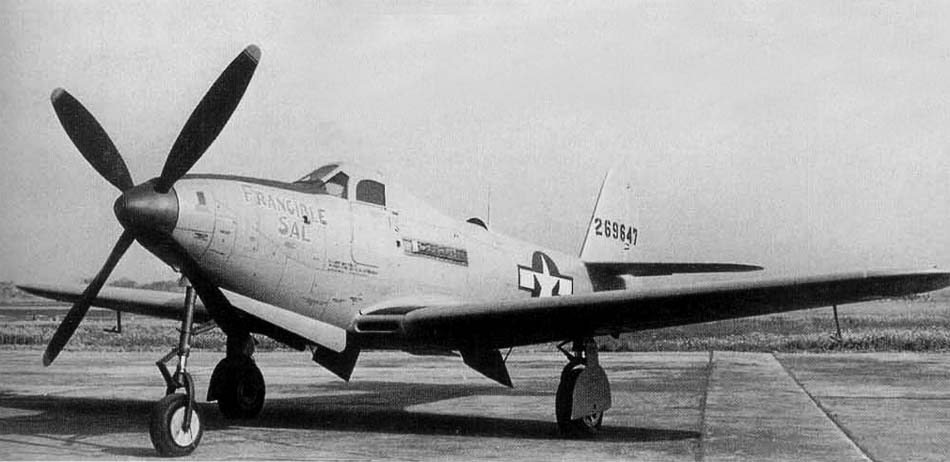

 RP-63A
 RP-63G

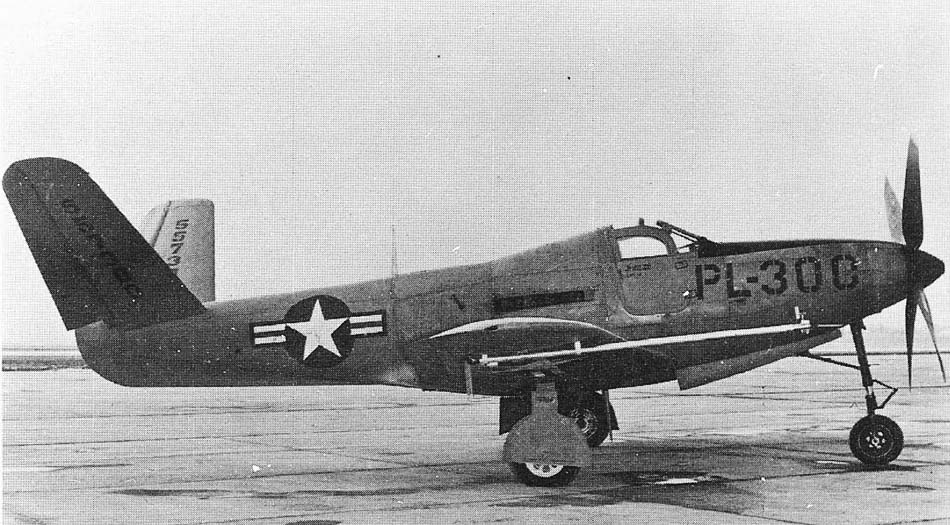

 RP-63G с V-образным хвостом
 RP-63C

  Схемы:

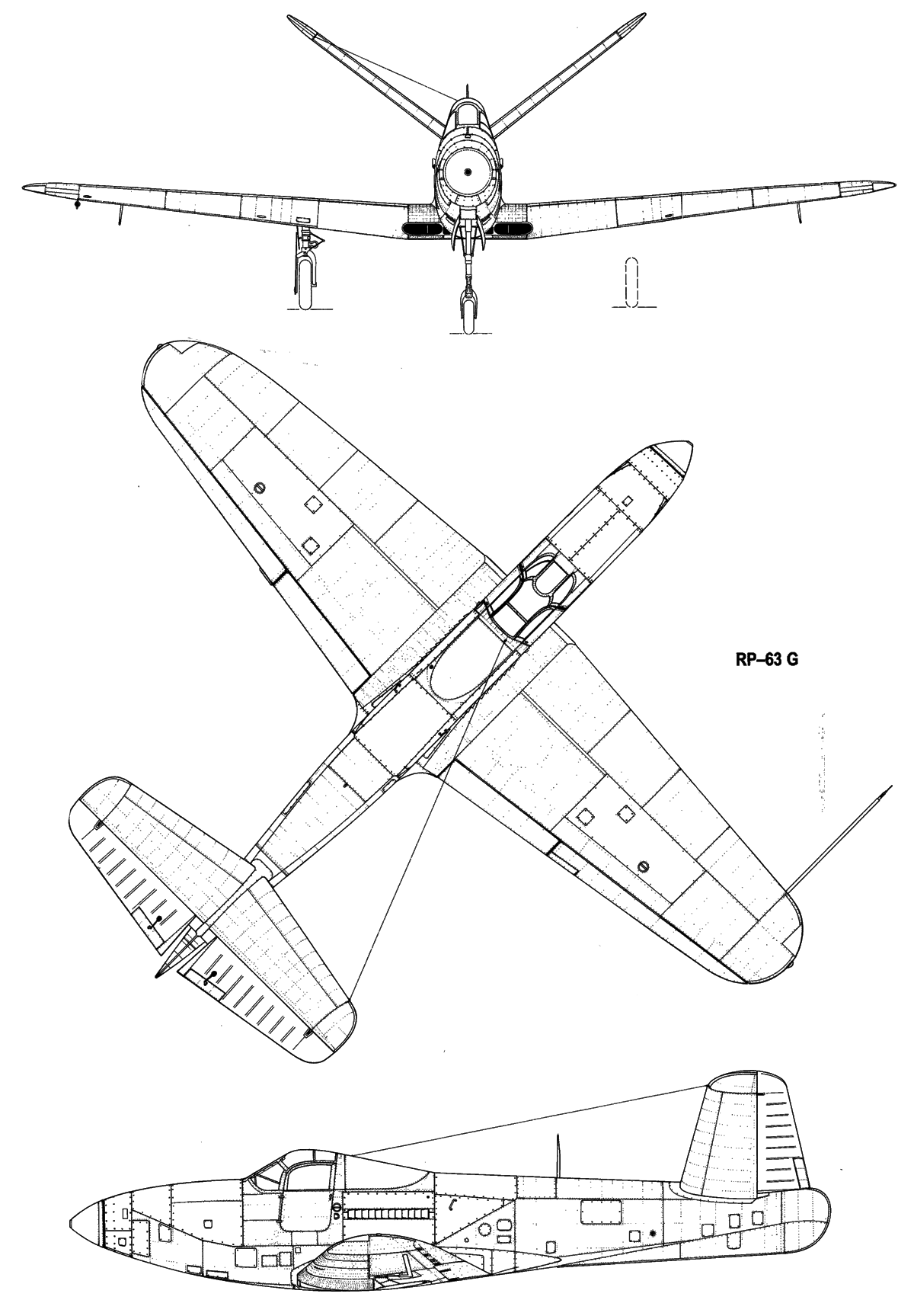

 RP-63G с V-образным хвостом

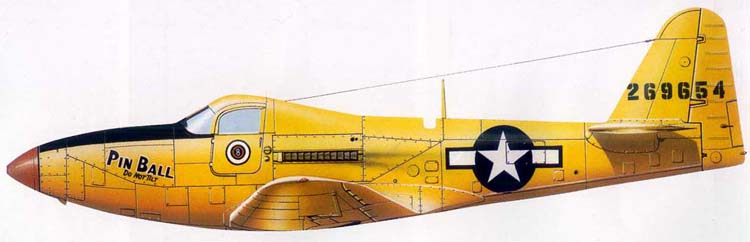

  Вариант окраски:

 RP-63A
