главная авиация второй мировой вспомогательные
   УСБ

Разработчик: ОКБ Архангельского
Страна: СССР
Первый полет: 1938
Тип: Учебно-тренировочный бомбардировщик
  ЛТХ     Доп. информация



Массовое производство самолета СБ-2 и его освоение в строевых частях потребовало создание учебно-тренировоч­ного варианта. Эту задачу пытались решить в 1937 г на СБ-2М-100А, который был оборудован кабиной штурмана со вторым управлением. Однако испытания показали, что новая кабина ухудшила работу штурмана и аэродинамику самолета. С 11 по 16 марта 1938 г прошли государственные испытания СБ, оборудованного специальной открытой кабиной летчика-инструктора Ф-1, установленной вместо кабины штурмана.

Для этого был использован один из серийных самолетов авиазавода No.22, оборудованный специальной учебной кабиной, имевшей второе управление и все приборы, необходимые для летчика-инструктора. Конструкция кабины была разработана таким образом, что ее можно было устанавливать взамен кабины штурмана в строевых частях. После успешных испытаний самолет строился небольшой серией под обозначением УСБ. Всего за 1938 г было изготовлено 110 учебных кабин, из них 29 поставили на новые самолеты, а 81 кабину в виде комплектов для переделки отправили в авиашколы и строевые части.









 ЛТХ:
Модификация   УСБ
Размах крыла, м   20.33
Длина, м   12.57
Высота, м   3.48
Площадь крыла, м2   56.00
Масса, кг
  пустого самолета   4138
  нормальная взлетная   5738
Тип двигателя   2 ПД М-10
Мощность, л.с.   2 х 860
Максимальная скорость , км/ч   425
Крейсерская скорость , км/ч   315
Практическая дальность, км   900
Скороподъемность, м/мин   437
Практический потолок, м   9000
Экипаж, чел   3


 Доп. информация :


  Фотографии:

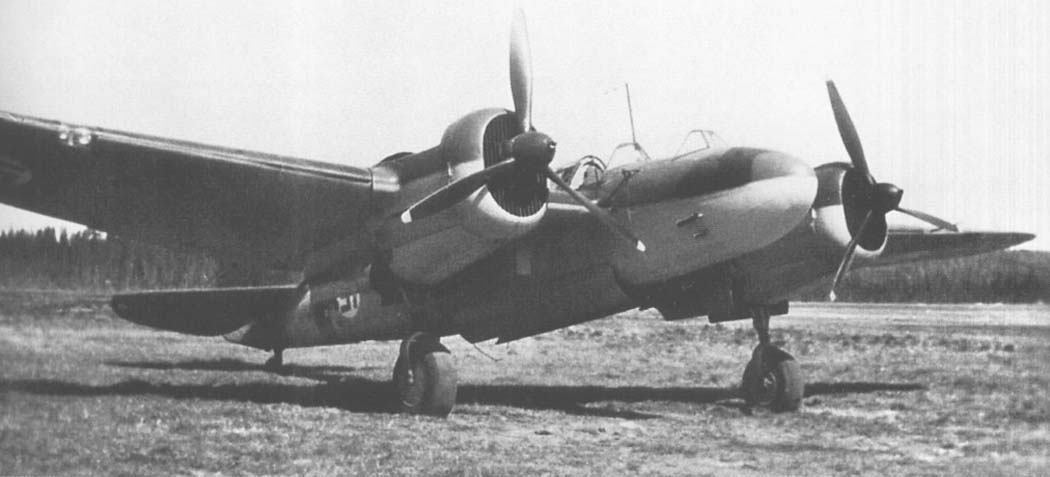

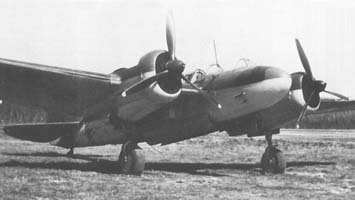

 УСБ

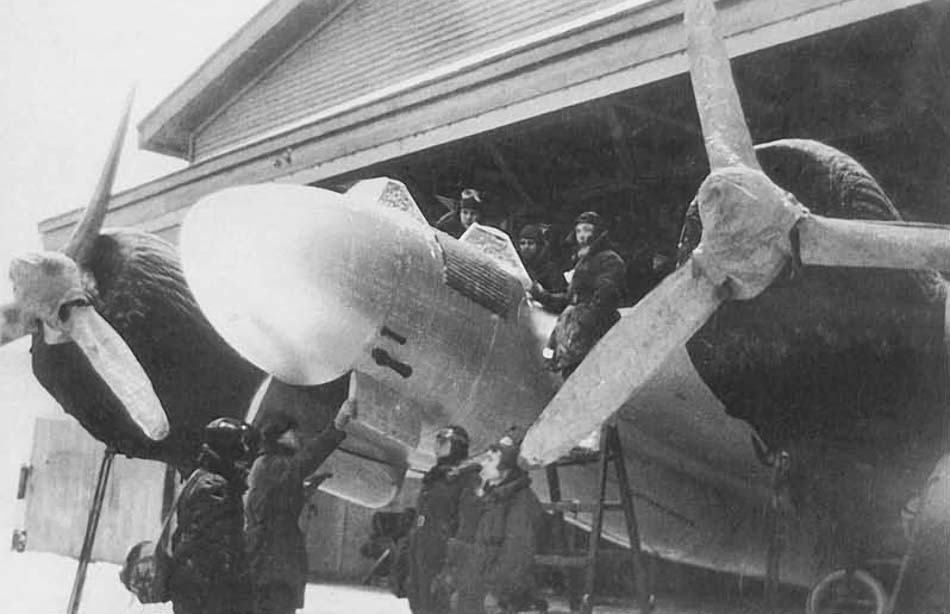

 Техосмотр УСБ

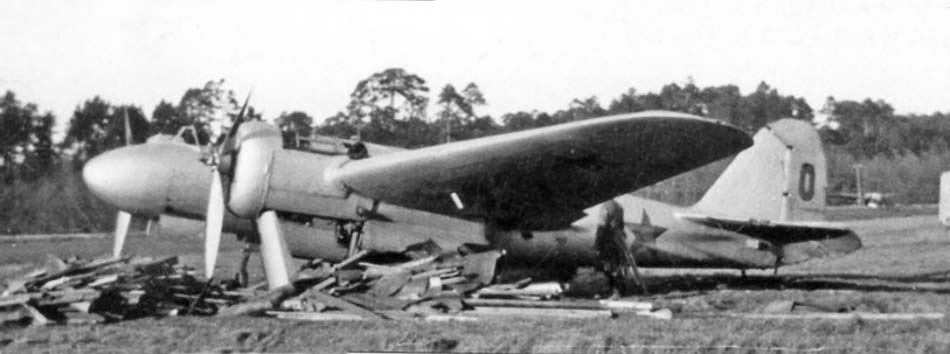

 Поврежденный УСБ  на аэродроме

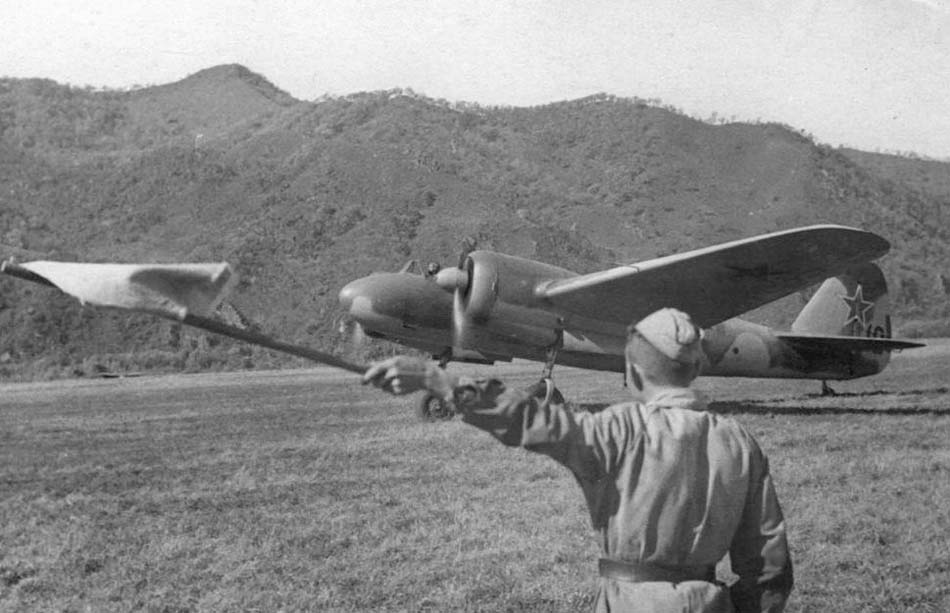

 УСБ
 УСБ
 УСБ с остекленной носовой частью

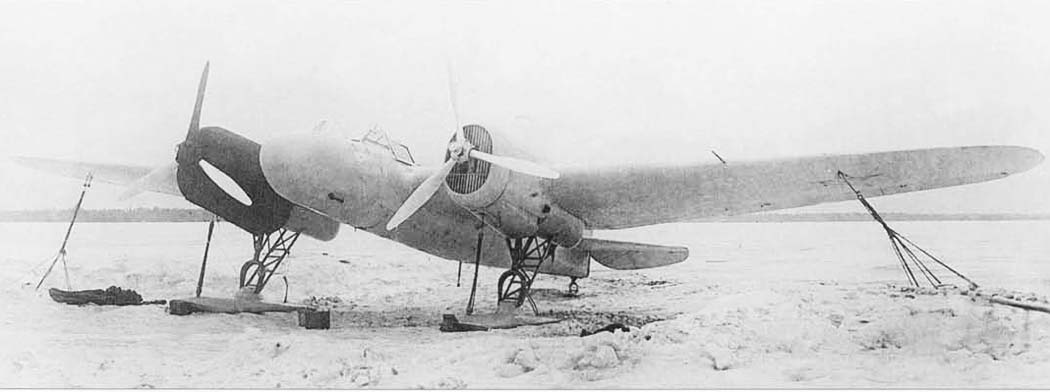

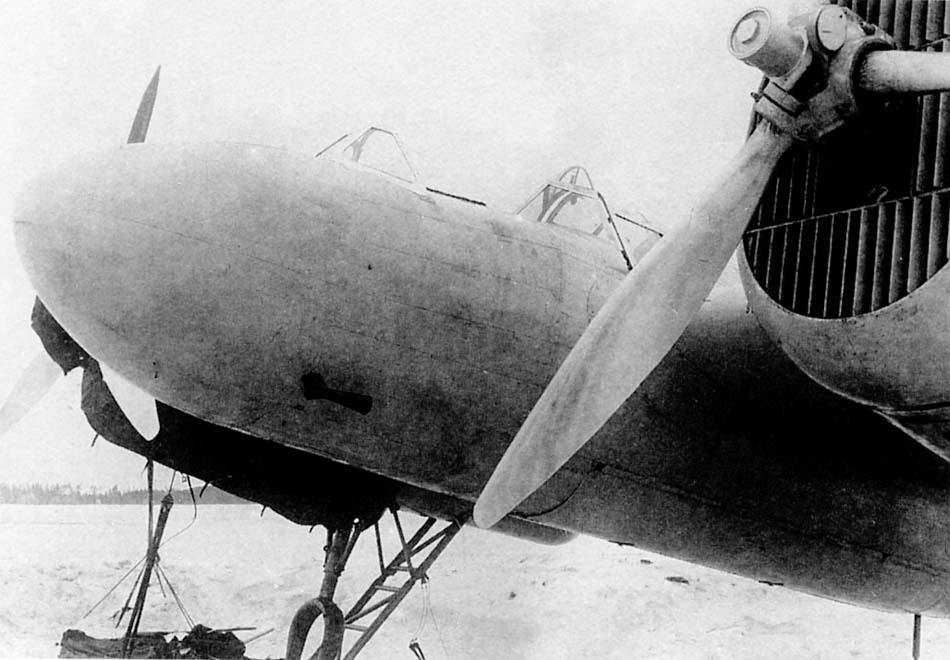

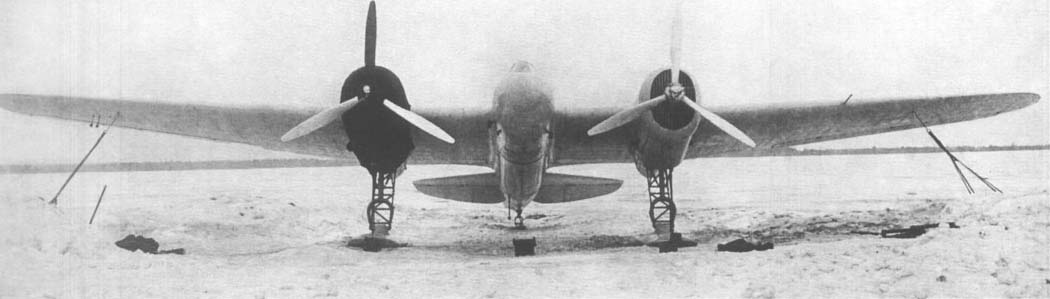

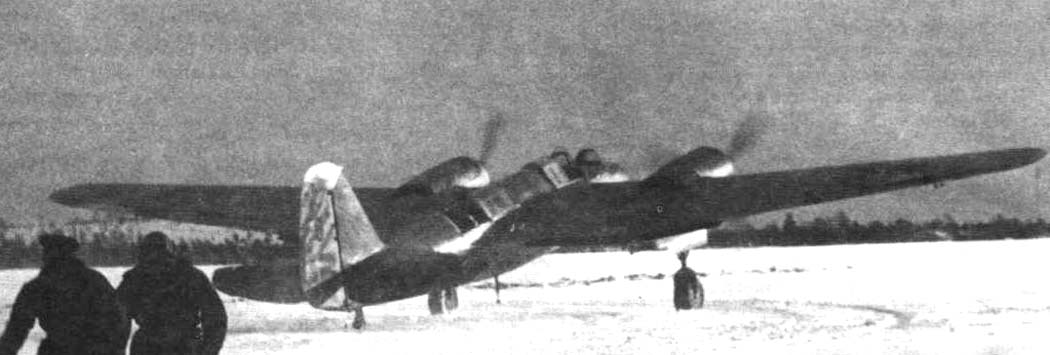

 УСБ на лыжном шасси
 УСБ на лыжном шасси

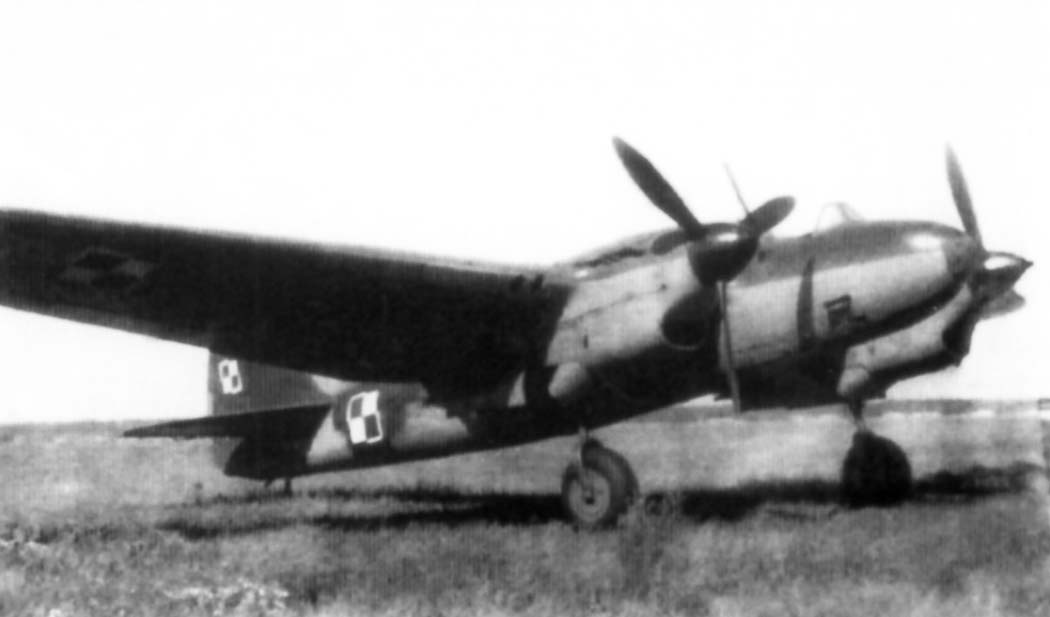

 УСБ ВВС Польши

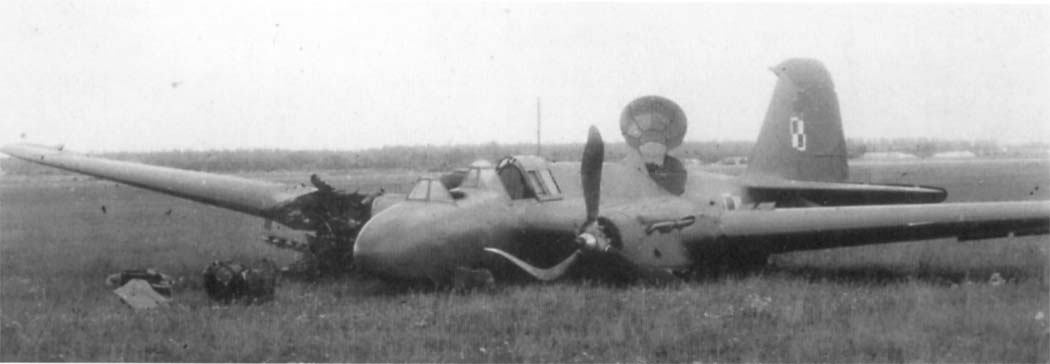

 УСБ ВВС Польши после аварийной посадки

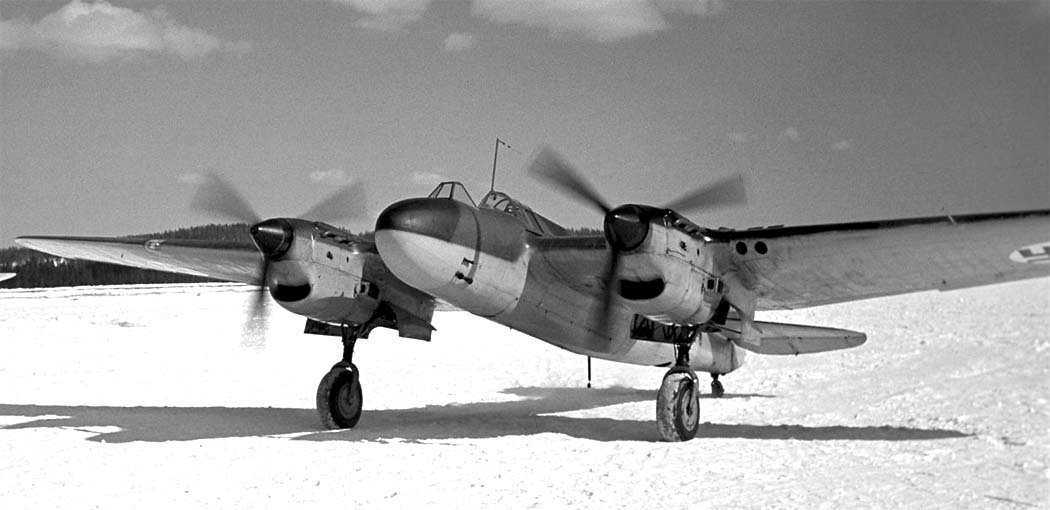

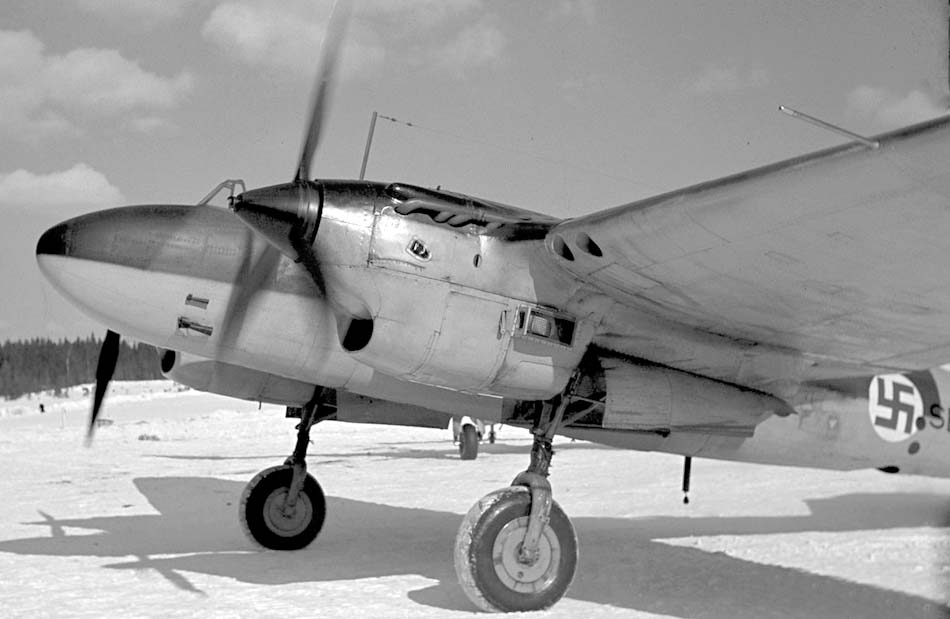

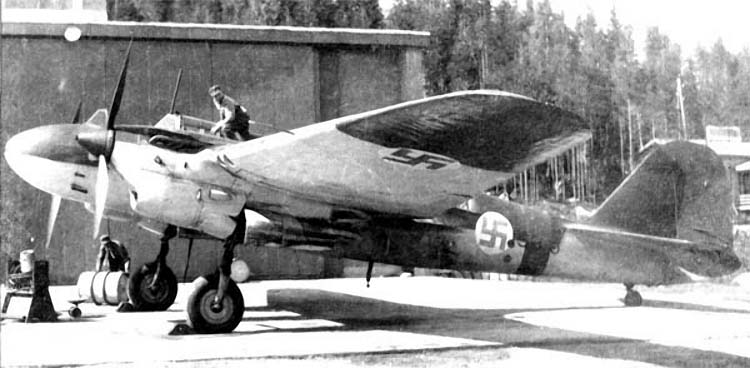

 УСБ ВВС Финляндии
 УСБ (SB-6) T-LeLv 17 ВВС Финляндии
 УСБ ВВС Финляндии
 УСБ ВВС Финляндии

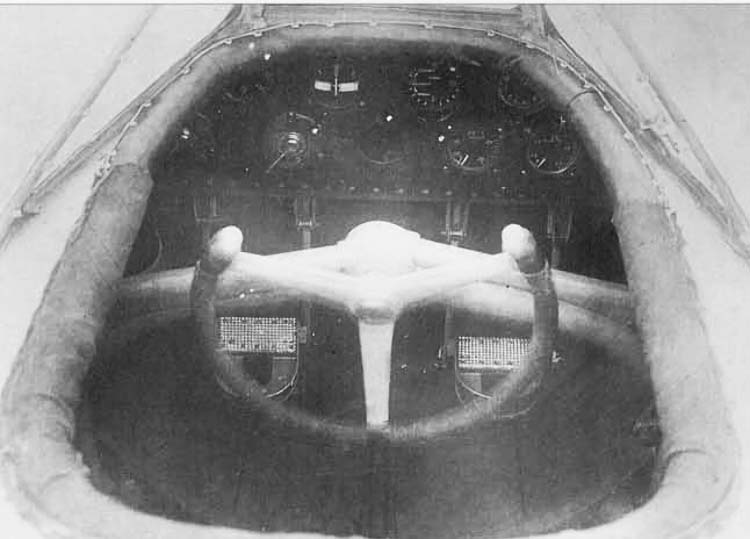

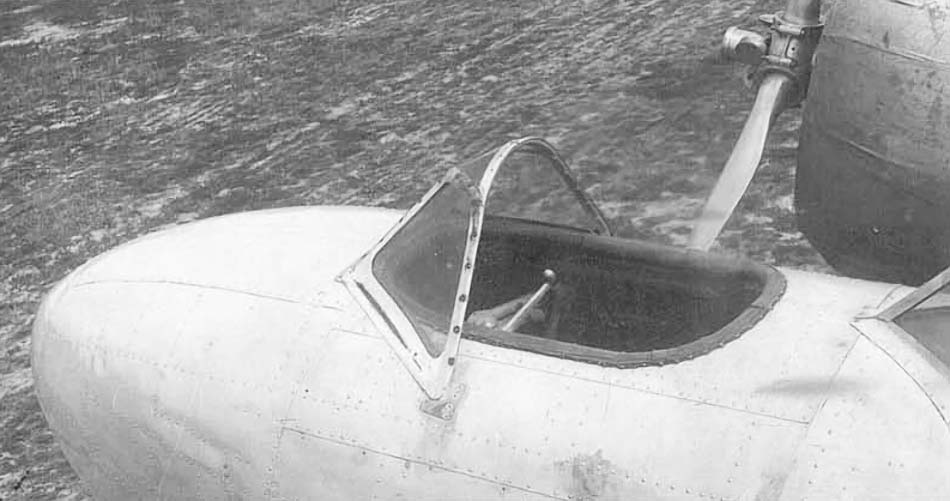

 Передняя кабина УСБ
 Передняя кабина УСБ

  Схемы:

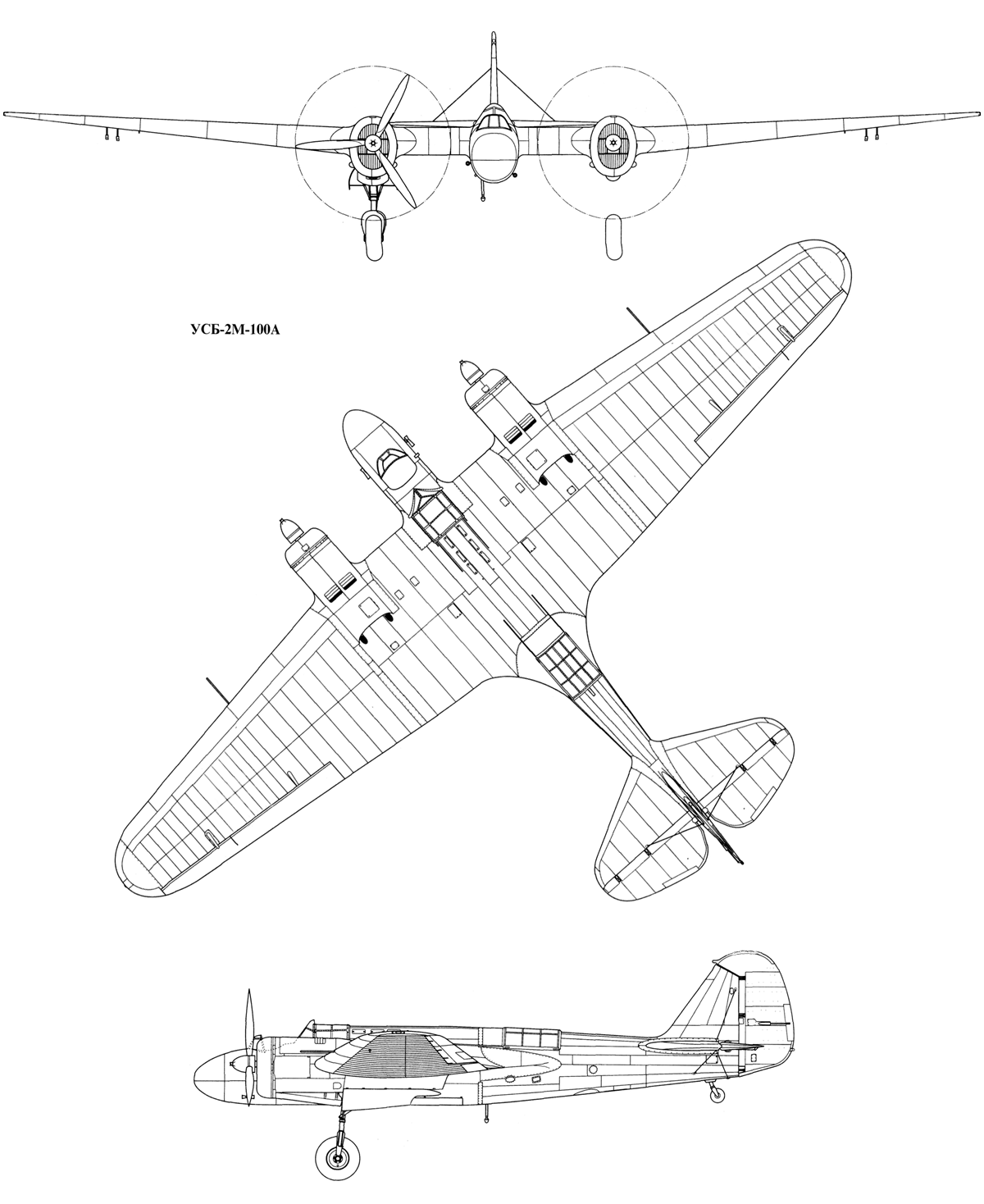

 УСБ 2М-100А

  Варианты окраски:

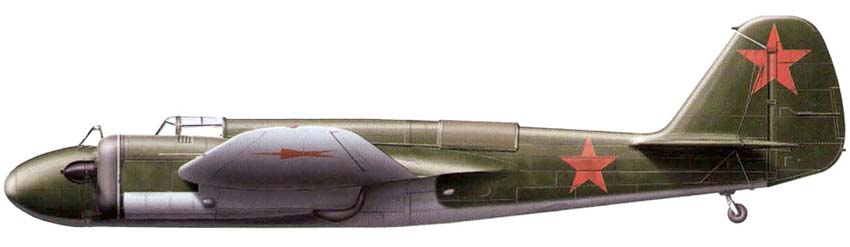

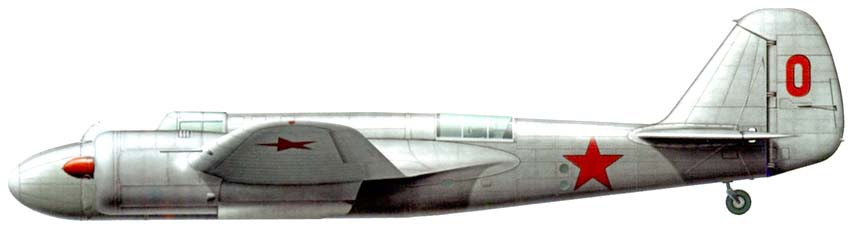

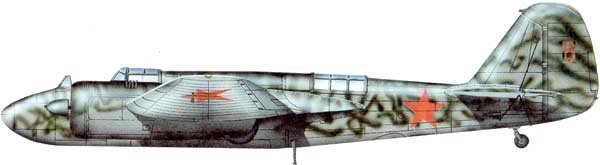

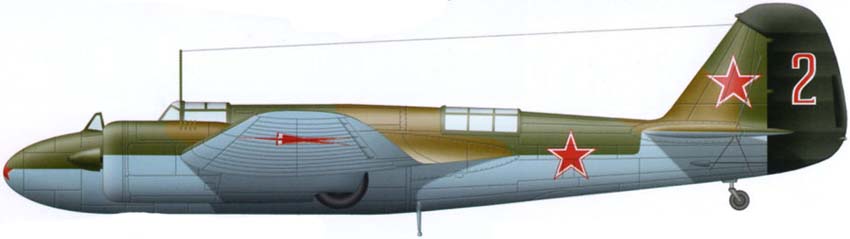

 УСБ ВВС РККА
 УСБ ВВС РККА
 УСБ ВВС РККА
 УСБ ВВС РККА

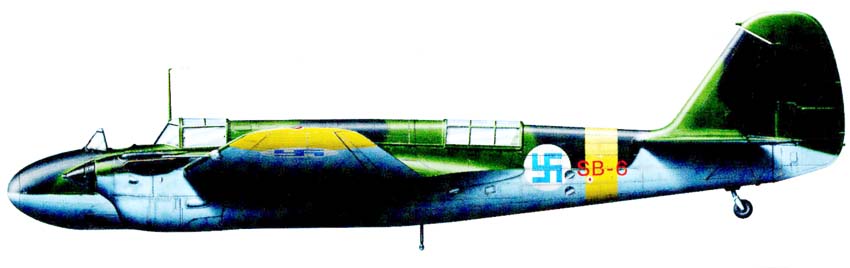

 УСБ (SB-6) T-LeLv 17 ВВС Финляндии







Список источников:

Авиация и Космонавтика. Перов В.И., Растренин О.В. Неизвестный Ар-2
Михаил Маслов. Пропавшая "Арочка"
Михаил Маслов. Скоростные бомбардировщики Сталина   СБ и Ар-2
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
"Война в воздухе" No. 64,65. СБ. Гордость советской авиации
Monografie Lotnicze. Wiktor Kulikow, Robert Michulec. Tupolew SB
