   Ил-38Н

Разработчик: ОКБ Ильюшина
Страна: Россия
Первый полет: 2001
Тип: Патрульный противолодочный самолет
  ЛТХ     Доп. информация



Ил-38Н - модернизированный вариант противолодочного самолета Ил-38. Отличается патрульной системой "Новелла". Разработан в 2002 году.  Первый полет модернизированного самолета Ил-38Н с макетом перспективного навигационного поисково-прицельного комплекса "Новелла"  состоялся весной 2001 года. С ноября 2002 года идут государственные испытания этого комплекса, завершить которые планируется до конца 2005 года. Предусматривается переоборудование большинства состоящих на вооружении авиации ВМФ самолетов Ил-38 до стандарта Ил-38Н на 20-м авиаремонтном заводе в городе Пушкин под Санкт-Петербургом.

Предназначенная для оснащения морской авиации система "Новелла" (разработана холдинговой компанией "Ленинец") способна обнаруживать воздушные цели на расстоянии до 90 км, надводные - до 320 км. При этом система одновременно удерживает в поле зрения 32 цели как над, так и под водой. Применяется для ведения радиолокационной подводной, надводной и воздушной разведок, выдает целеуказания оружию.

Комплекс "Новелла" объединяет цифровую ЭВМ с постами управления для двух операторов, каждый из которых оборудован 13- дюймовыми жидкокристаллическими индикаторами, и пост командира, оснащенный большим монитором. "Все блоки соединяются между собой через специальные шины. Такое решение позволяет интегрировать любое целевое оборудование по выбору заказчика", - подчеркнул собеседник агентства.

На базе Ил-38Н создан вариант для авиации индийских военно-морских сил, получивший обозначение Ил-38SD (Sea Dragon - Морской змей). Противолодочный самолет Ил-38SD имеет расширенные боевые возможности. Кроме решения чисто противолодочных задач, он способен выполнять задания в качестве морского патрульного, самолета электронной разведки, поисково-спасательного и даже ударного самолета - против надводных целей.  Данный комплекс позволяет применять ракеты Х-35 и торпеды АПР-3-Э. У фюзеляжа также установлены пилоны для ракет. Ил-38SD оснащен новейшим бортовым поисково-прицельным комплексом ПЛО "Морской змей".

Первый модернизированный противолодочный самолет Ил-38SD авиации ВМС Индии поднялся в воздух с аэродрома на Ходынке в Москве в начале июля 2005 года. Поднявшись с Центрального аэродрома имени Фрунзе на Ходынском поле, самолет с бортовым номером IN-305 совершил посадку на аэродроме ЛИИ имени Громова в подмосковном Жуковском, где в настоящее время на нем идет монтаж целевого оборудования. После завершения этих работ Ил-38SD перелетит в аэропорт Быково, где на 402-м авиаремзаводе будет окрашен в цвета индийских ВМС. Передача самолета заказчику запланирована до конца 2003 года.







 ЛТХ:
Модификация   Ил-38Н
Размах крыла, м   37.42
Длина самолета,м   39.60
Высота самолета,м   10.16
Площадь крыла,м2   140.00
Масса, кг
  пустого самолета   33700
  максимальная взлетная   63500
Внутреннее топливо, л   30000
Тип двигателя   4 ТВД Прогресс АИ-20М
Мощность, э.л.с.   4250
Максимальная скорость, км/ч   650
Крейсерская скорость, км/ч   456
Перегоночная дальность, км   9500
Практическая дальность, км   7100
Боевой радиус действия, км   2500
Практический потолок, м   10000
Экипаж, чел   10
Вооружение:   Боевая нагрузка - 5000 кг в отсеке оружия
  УР Х-35 , противолодочные 450-мм торпеды АТ-1,АТ-2,
АПР-3-Э, глубинные бомбы ГБ, осветительные бомбы ОАБ, маркеры


 Доп. информация :


 Фотографии:

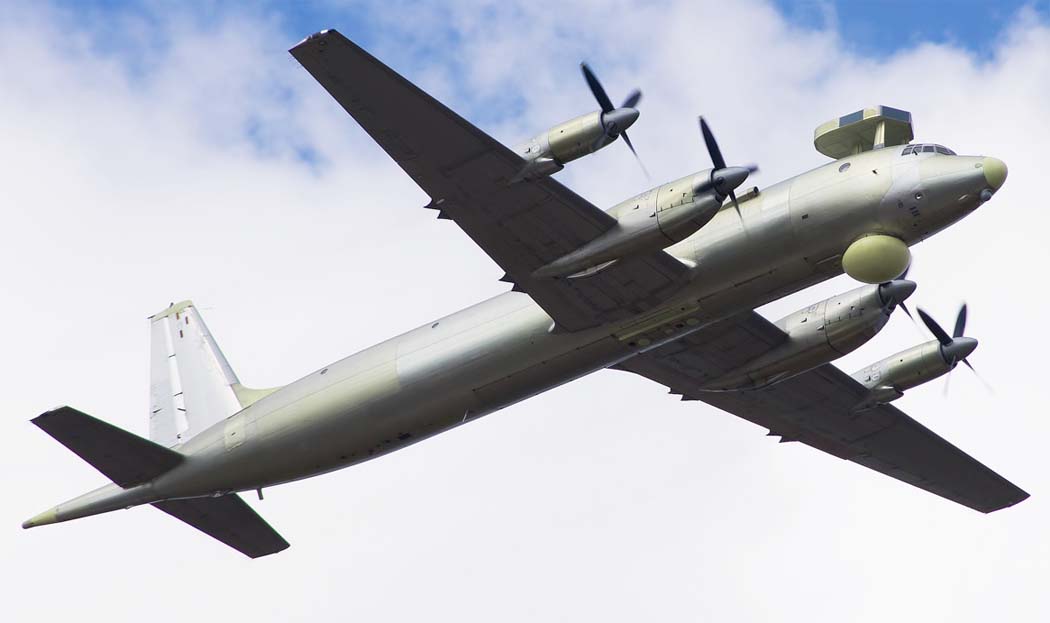

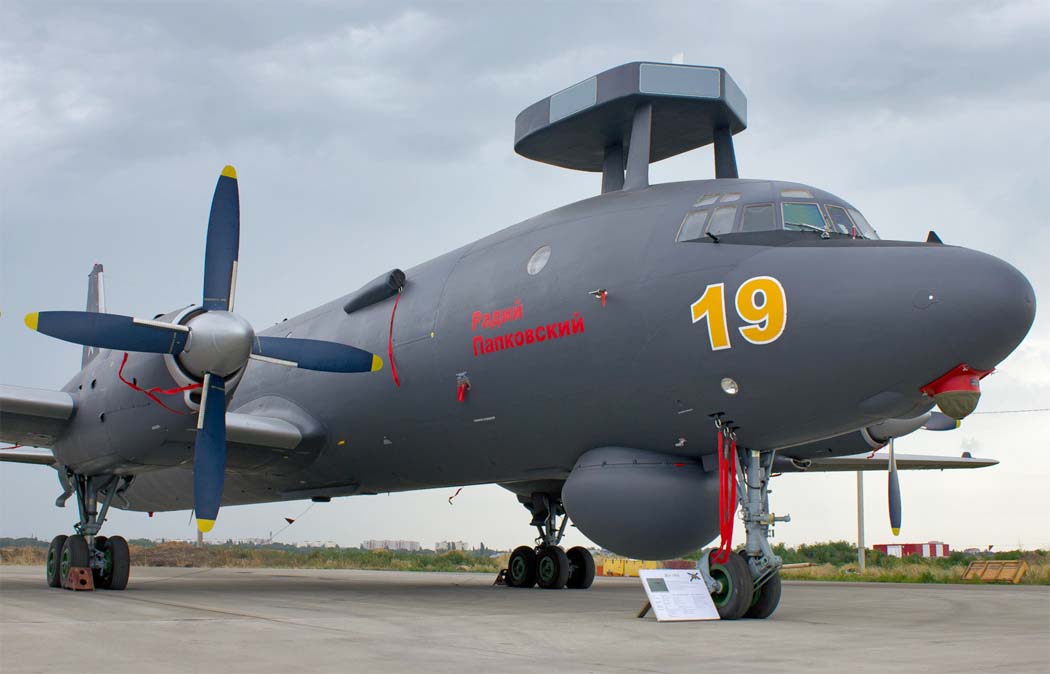

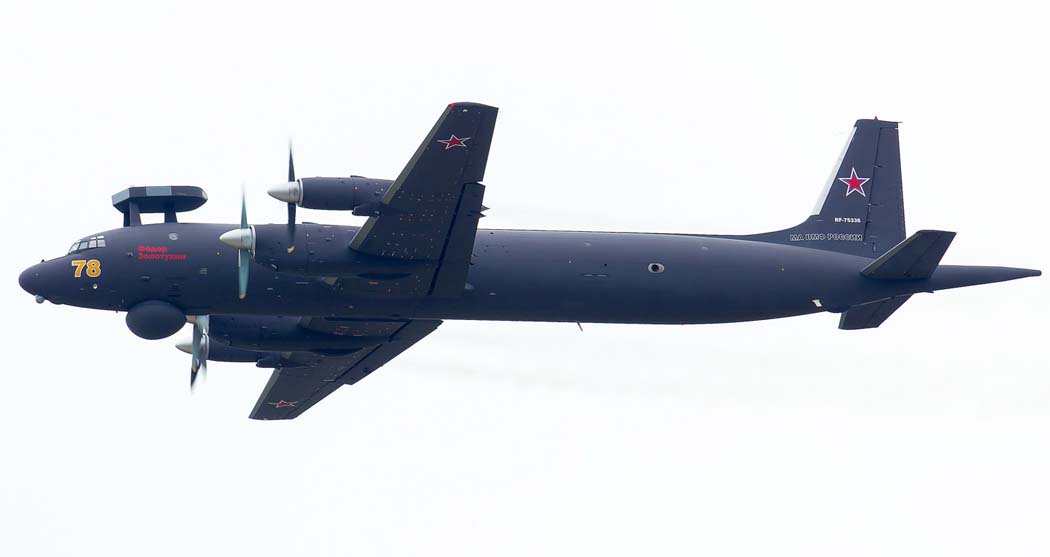

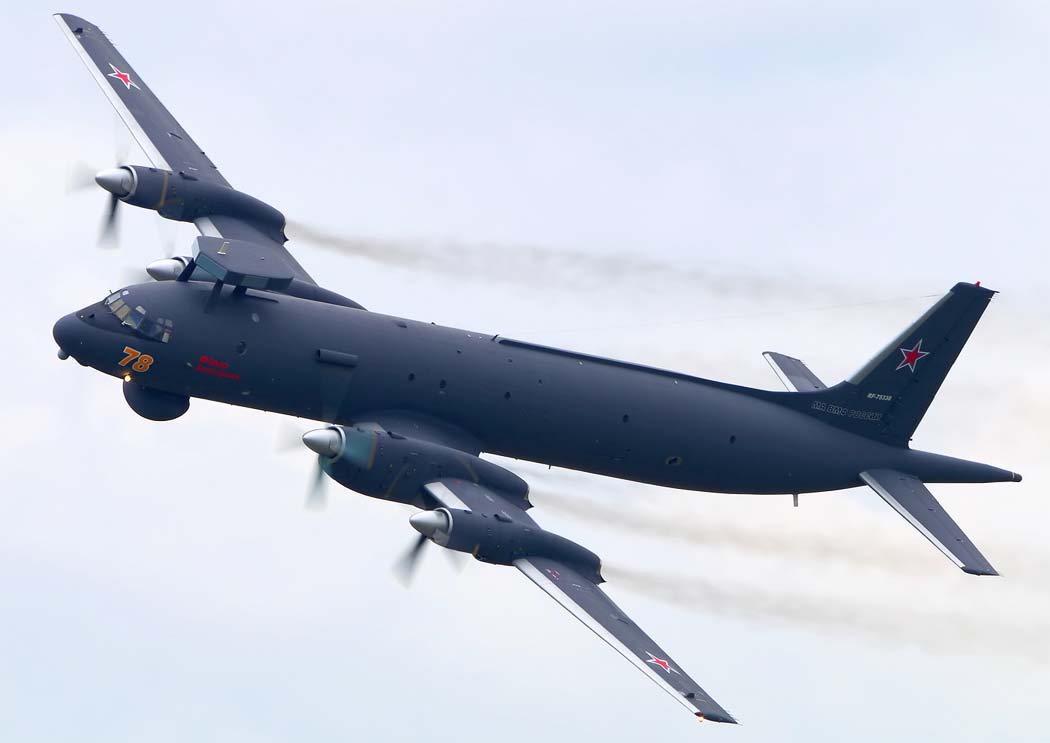

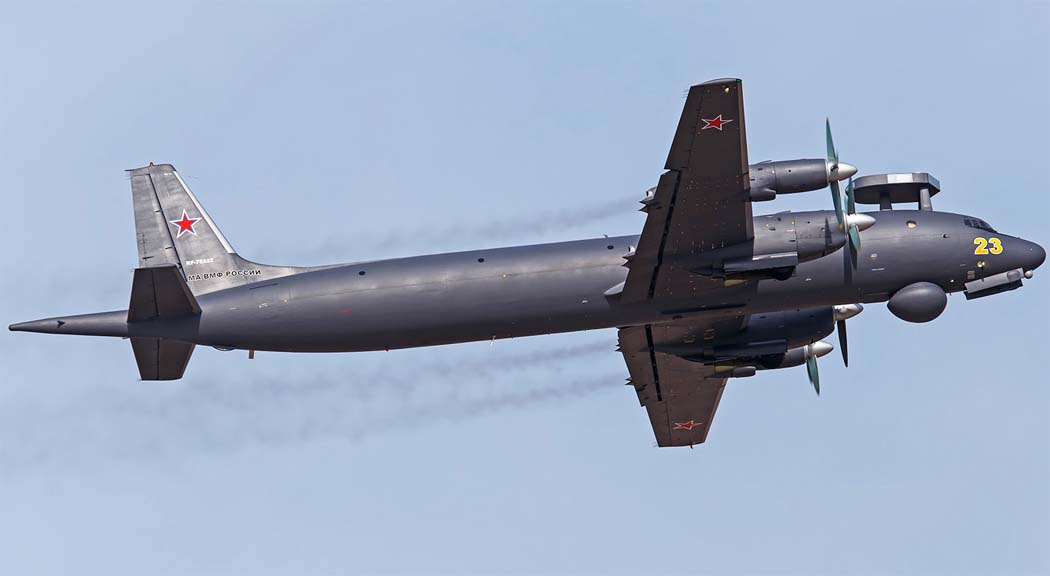

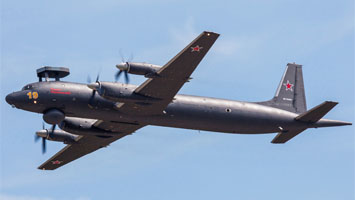

 Ил-38Н     (с) Михаил Поляков
 Ил-38Н     (с) Михаил Поляков
 Ил-38Н     (с) Spotter
 Ил-38Н     (с) Артем Аникеев
 Ил-38Н     (с) Алексей Гричков
 Ил-38Н     (с) Matias

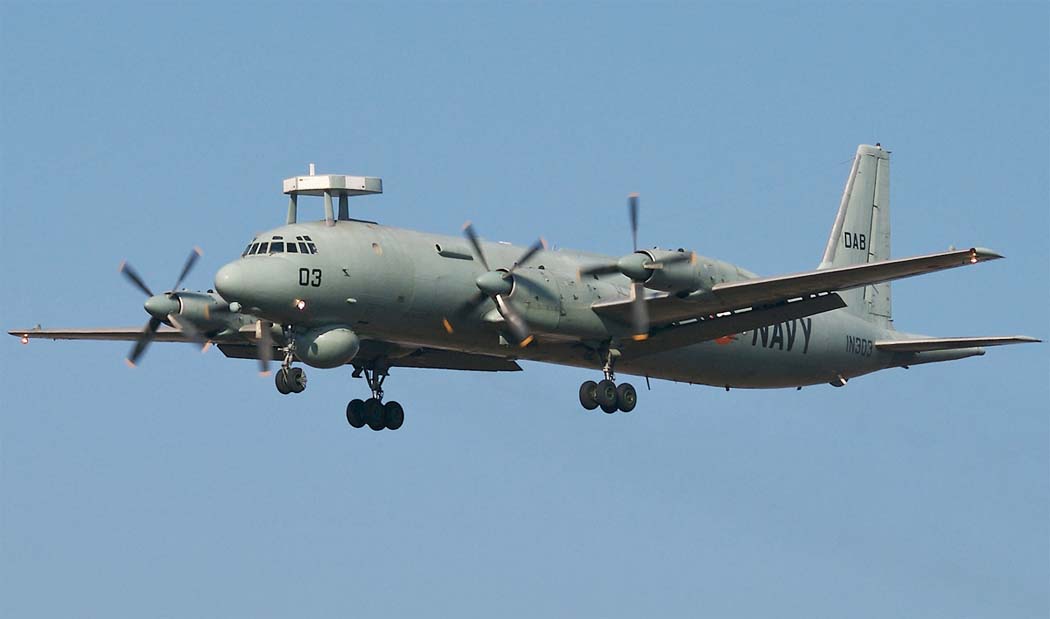

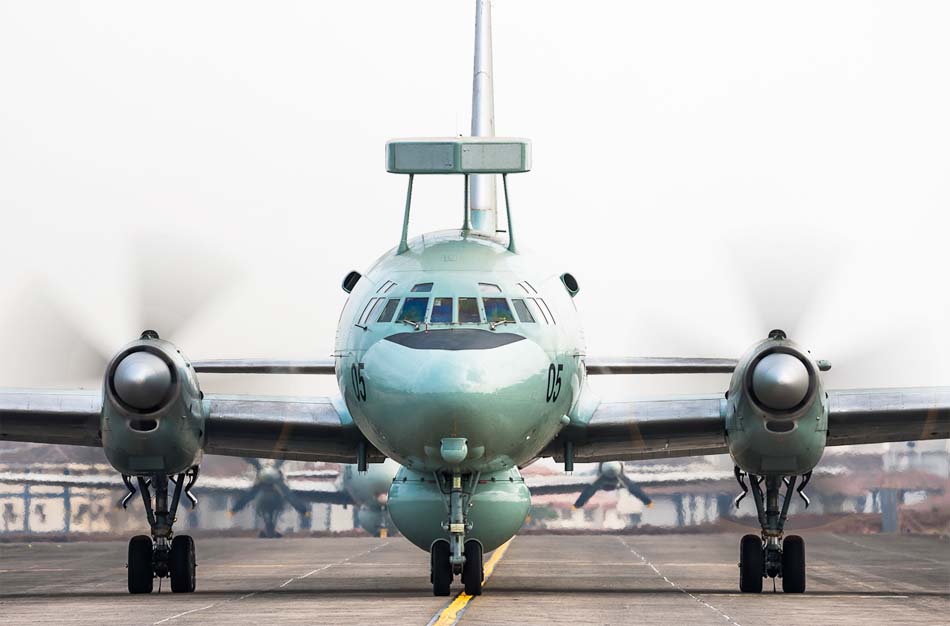

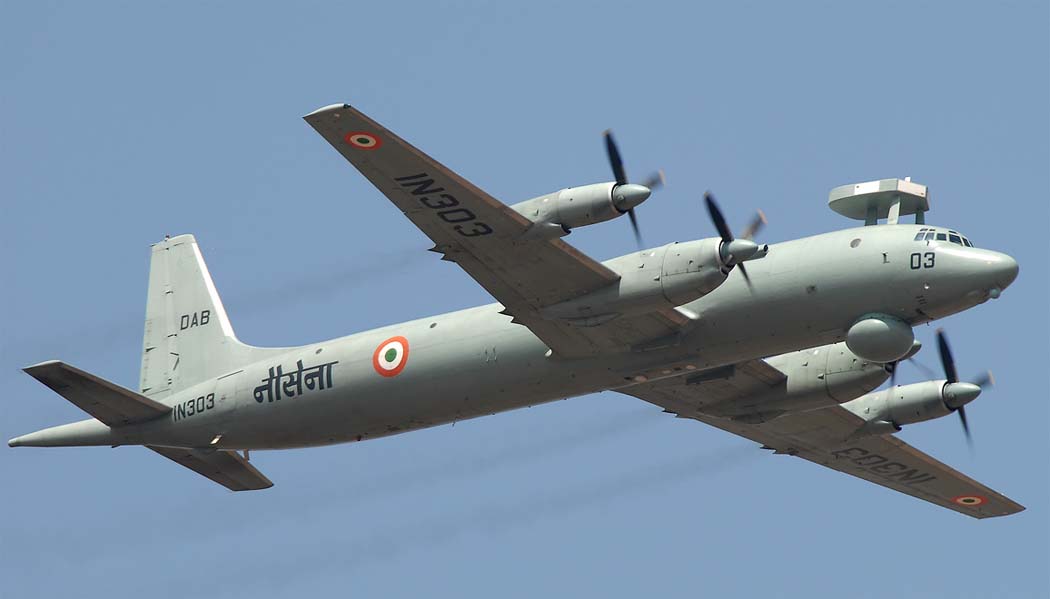

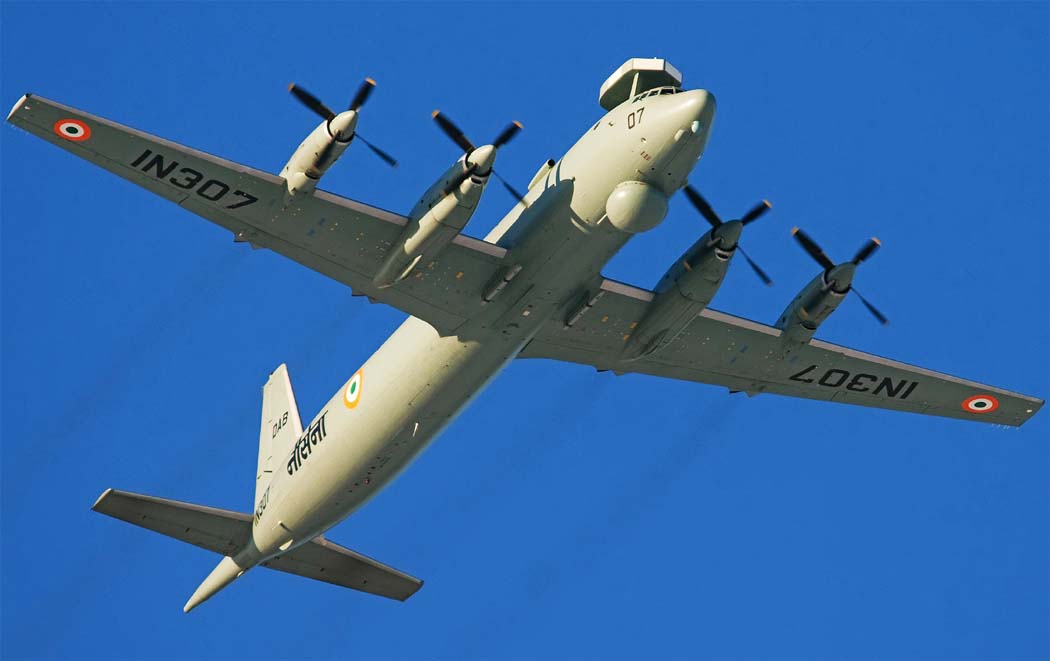

 Ил-38SD    (с) Сергей Аблогин
 Ил-38SD    (с) Angad Singh
 Ил-38SD    (с) Сергей Кривчиков

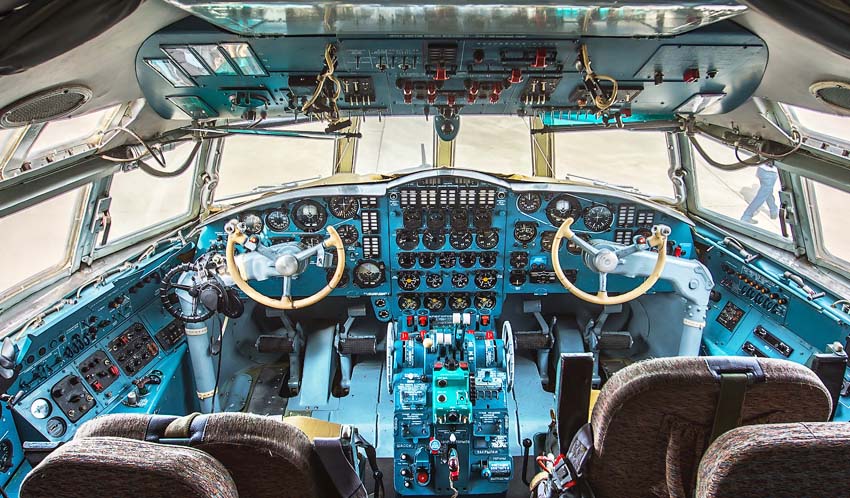

 Кабина пилотов Ил-38Н    (с) Марина Лисцева

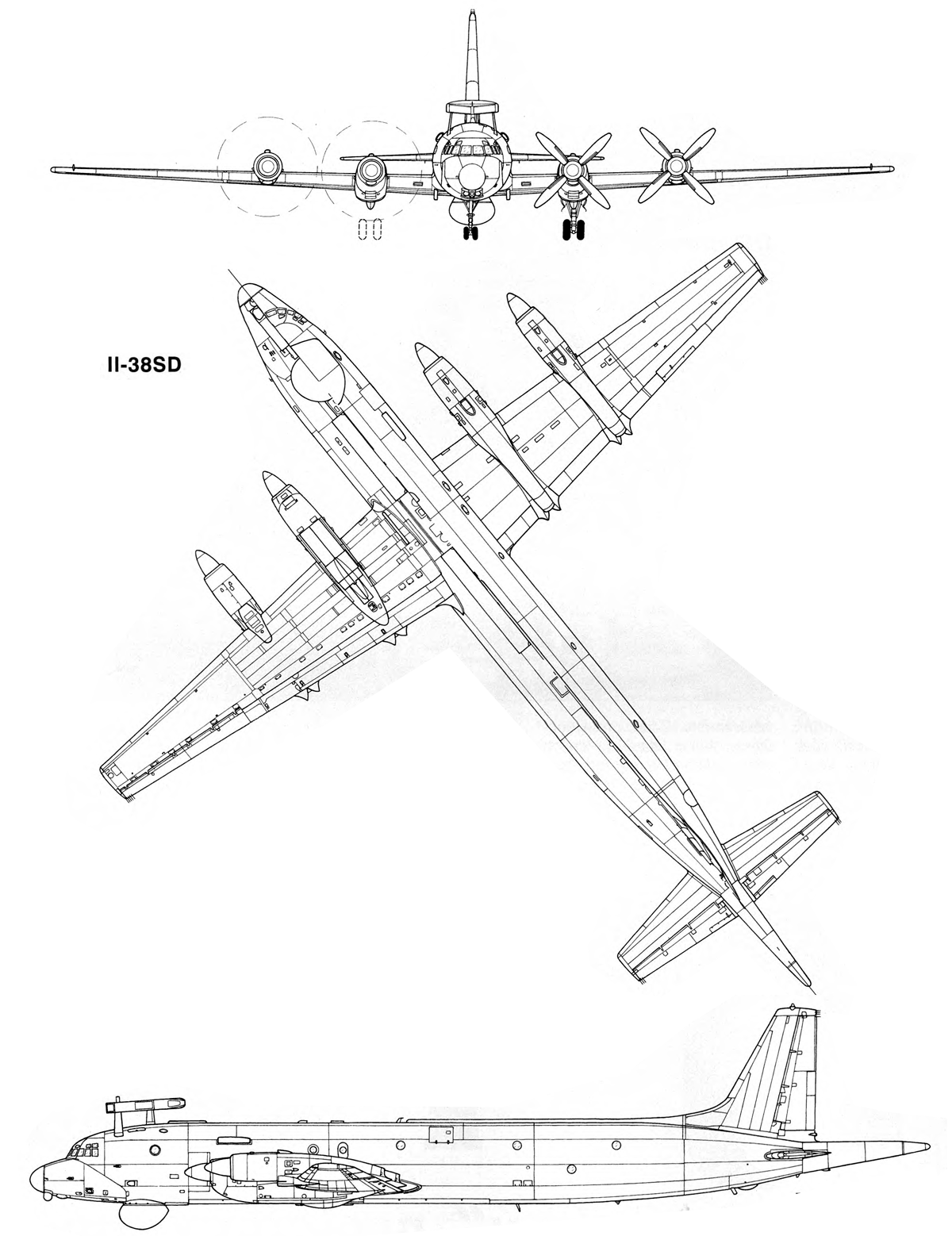

  Схемы:

 Ил-38SD

 Варианты окраски:

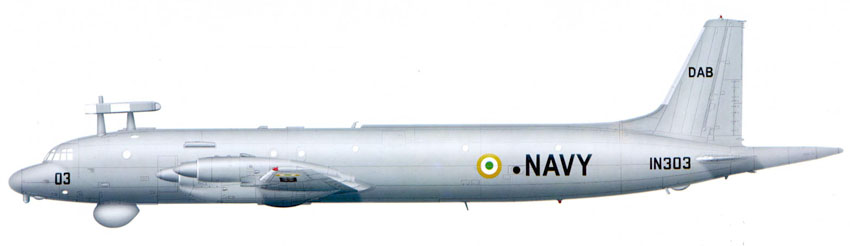

 Ил-38SD  ВВС Индии  (c) А.Юргенсен







Список источников:

Авиация и Космонавтика. Анатолий Артемьев. "Ильюшин" против подводной угрозы
Авиация и Время. Юрий Егоров, Александ Бондарев, Ростислав Мараев. Над седой равниной моря
Крылья Родины. Анатолий Артемьев. "Тунец" выходит на охоту
Крылья Родины. А. Шахнович. Охотник за субмаринами: Противолодочный самолет Ил-38
Крылья Родины. Сергей Цветков. Смена репертуара
Анатолий Артемьев. Противолодочные самолеты
L+K. Miroslav Gyurosi. Morsky drak pre Indiu
Russianplanes.net. Ильюшин Ил-38Н/SD
