   КМ (Каспийский Монстр)

Разработчик: Алексеев
Страна: СССР
Первый полет: 1966
Тип: Боевой экраноплан
  ЛТХ     Доп. информация



В начале 1960-х гг. была принята государственная программа по экранопланам, предусматривающая создание ряда новых пилотируемых самоходных моделей экранопланов, а также разработку проектов боевых экранопланов для ВМФ и других родов войск с созданием полноразмерного экспериментального экраноплана. В 1964-1965 гг. в ЦКБ по СПК осуществлялось проектирование и создание уникального, самого большого в мире летательного аппарата - экраноплана "КМ"- корабль-макет, получившего у зарубежных спецслужб названия: "Каспийский монстр", "Каспийское чудовище". Главным конструктором этого экраноплана был Р.Е. Алексеев, ведущим конструктором - В.П. Ефимов. В постройке экраноплана КМ были задействованы многие предприятия Советского Союза, в частности Горьковского региона - завод "Красное Сормово", авиастроительный завод имени Серго Орджоникидзе.

Первая публикация об экранопланах появилась в ТМ в 1972 году. Это было интервью с американцем Александром Липпишем - создателем лодок, скользящих по воздуху над водой. Как о диковинке узнал советский читатель об одноместном экраноплане Х-113 массой 345 кг. В конце беседы конструктор поделился своей мечтой построить 500-тонный лайнер, способный пересекать океаны со скоростью 200 км/ч и нести 240 т полезной нагрузки. В ту пору всем нам было невдомек, что подобные машины созданы уже почти 10 лет назад и не в секретных ангарах Локхида или Боинга, а на берегу Волги, под Горьким - ныне вновь Нижним Новгородом. И уникальные аппараты, и имя их главного конструктора до последнего года держались в тайне. На Западе же о корабле-макете знали не только спецслужбы, но и любой интересующийся подобной техникой. В одном из выпусков "Джейна"- популярного английского издания, посвященного военной технике всех стран  - "Каспийский монстр" был охарактеризован так: "Гигантская советская экспериментальная крылатая машина, использующая влияние близости земли, с размахом крыльев 40 м, длиной более 90 м, проходит испытания на Каспийском море. Они начались в 1965 году. Аппарат, для которого оптимальная высота движения от 4 до 14 м над поверхностью, имеет потенциальную скорость 560 км/ч ..."

КМ, или корабль-макет, как его назвали в ЦКБ, имел длину 92 м, высоту 22 м, размах крыла 37 м. Днище корпуса было устроено по-корабельному, хотя внешне КМ походил на самолет. На переднем пилоне размещалось 8 турбореактивных двигателей тягой по 10 т каждый - их мощность использовалась в основном при старте. На киле стояли еще два таких же двигателя, достаточных для поддержания крейсерского режима. В рекордном полете его масса достигала 544 т, что было в то время неофициальным мировым рекордом для летательных аппаратов того времени. Он был побит только с созданием самолета Ан-225 "Мрия".

Испытания корабля-макета ("Джейн" немного ошибся - они начались в 1966 году) решили провести на Каспийском море. Почти месяц, полупритопленного, с отстыкованным крылом, накрытого маскировочной сеткой, "монстра" буксировали по Волге. По требованиям секретности, шли ночами, днем отстаивались. И все это время доделывали KM - руководство, желая отрапортовать "наверх" и получить награды, назначило Алексееву, попросту говоря, сумасбродные сроки.

Наконец КМ достиг Каспийска - городка, расположенного рядом с Махачкалой. Туда же прибыли высокопоставленные чиновники и потребовали от конструктора немедленного отчета. Экраноплан еще находился в плавучем доке, а Доктор наравне со всеми тянул канаты, пристыковывая крыло. И вдруг он удивил своих сотрудников, казалось бы, уже привыкших к его неординарности, - взяв полетный лист, Алексеев невозмутимо начертал на нем: "Полет в доке".

Запустили все 10 двигателей, грохот нарастал, тросы, удерживающие КМ, натянулись, как струны, на берегу начал ломаться деревянный забор, попавший под выхлопы моторов. При тяге в 40% от номинальной док с пришвартованным в нем экранопланом тронулся с места, стало срывать якоря. Удовлетворенный произведенным на чиновников впечатлением, Алексеев приказал глушить двигатели. С тех пор слова "полет в доке" для конструктора и его сподвижников обозначали очковтирательства, на которые случалось идти, дабы не конфликтовать с требующим быстрых результатов начальством.

А оно все торопило, и для соблюдения назначенной даты первого полета пришлось серьезно рискнуть. Дело в том, что на корабле-макете не успели смонтировать радиооборудование, не работали и высотомеры. В четыре утра, когда начальство нежилось в постели, буксир вывел док в море. Он еще не полностью погрузился в воду, а из него уже на малом газе вырулил экраноплан - за штурвалом сидел Доктор. Он показал жестом: "Вперед!" - и поднял КМ из воды. Летал сразу около 50 мин на высоте примерно 4 м.

На берегу Алексеев доложил ошеломленным председателю и членам комиссии: "Машина вела себя прекрасно", а заодно, пообещав никому не говорить, что они все проспали, попросил подписать полетный лист. Деваться сконфуженным чиновникам было некуда - полет наблюдало немало свидетелей. Удачный исход первого испытания принес Алексееву "добро" финансировать его проект как минимум 5 лет. На самом же деле полет прошел не столь уж гладко - в какой-то момент корпус экраноплана, построенный по авиационным принципам, начал извиваться, как змея. Недостаток решили устранить самым простым путем - корпус укрепили 10-и 20-миллиметровыми металлическими листами. Перебирать его ажурную силовую конструкцию, перекладывать кабельные трассы и прочую начинку было некогда.

Но все равно огромная, тяжелая машина показала феноменальные качества. Она устойчиво шла над экраном на высоте 3 - 4 м на крейсерской скорости 400-450 км/ч. Вообще Алексеев обладал какой-то удивительной конструкторской интуицией. Например, когда за рубежом опубликовали схемы его судов на подводных крыльях, один немецкий профессор-гидроаэродинамик, изучив их, категорически заявил: "Эти аппараты не могут двигаться так быстро - крылья разрушатся от кавитации". Узнав же, что русские от опытных образцов уже переходят к серийному выпуску, уязвленный ученый не удержался и приехал к Алексееву. Зарубежного гостя прокатили на "Ракете", причем часть плавания он провел довольно оригинально. По его просьбе открыли нижний люк, профессор свесился вниз головой поближе к воде (двое из команды держали его за ноги) и наблюдал водные потоки, омывающие крыло. Через некоторое время профессор принял нормальное положение и, пожав Алексееву руку, сказал: "Удивительно, гениально!"

Да, Доктор был необычным человеком. Его, как и КМ, вполне можно назвать "монстром", способным на то, что другим не под силу. До сих пор достигнутое им в создании экранопланов остается отечественным секретом. Зарубежные аналоги этих машин представляют собой, по сути, низколетящие самолеты - пилоты насильно удерживают их у поверхности. КМ же был настолько устойчив, что Алексеев иногда на показ переставал им управлять и даже выключал в полете двигатели. Наблюдавших такое летчиков особенно впечатляло, что аппарат безо всякого вмешательства рулей отслеживал каждый изгиб рельефа. Обладал КМ и хорошей маневренностью - он был способен на крутые развороты с большим креном и касанием шайбы (окончания крыла) о воду. Наблюдатели видели, как после затяжного разбега по морю с 3-балльным волнением он оторвался от воды и ушел за горизонт.

Испытания КМ проходили на Каспии в течении в течении 15 лет и закончились очень печально. 9 февраля 1980 года  умер Алексеев. В тот же году погиб КМ. Пилот, давно не сидевший за штурвалом "монстра", слишком резко задрал при взлете нос машины, она быстро и почти вертикально пошла вверх, растерявшийся летчик резко сбросил тягу и не по инструкции сработал рулем высоты - корабль, завалившись на левое крыло, ударился о воду. Жертв не было. Все, кто знал "Каспийского монстра", до сих пор уверяют - нужно было сделать нечто из ряда вон выходящее, чтобы угробить его.





 ЛТХ:
Модификация   КМ-1
Размах крыла, м   37.60
Размах хвостового оперения, м   37.00
Длина, м   92.00
Высота, м   21.80
Площадь крыла,м2   662.50
Масса, кг
  пустого самолета   240000
  максимальная взлетная   544000
Тип двигателя   10 ТРД ВД-7
Тяга, кгс   10 х 13000
Максимальная скорость, км/ч   500
Крейсерская скорость, км/ч   430
Практическая дальность, км   1500
Высота полета на экране, м   4-14
Мореходность, баллов   3


 Доп. информация :

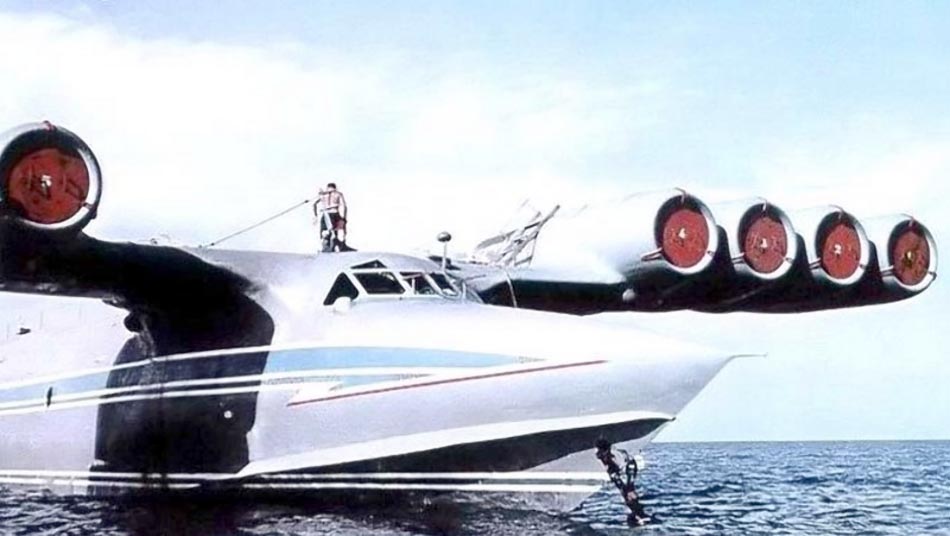

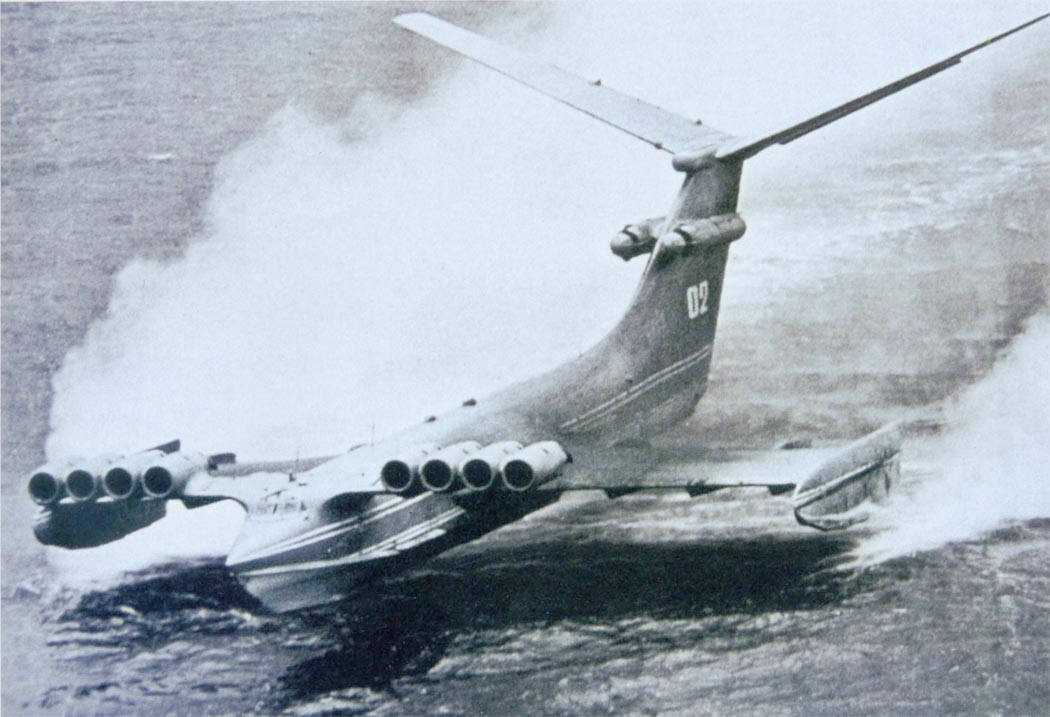

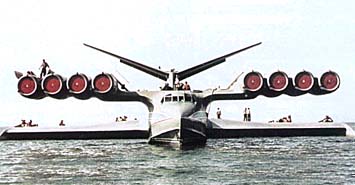

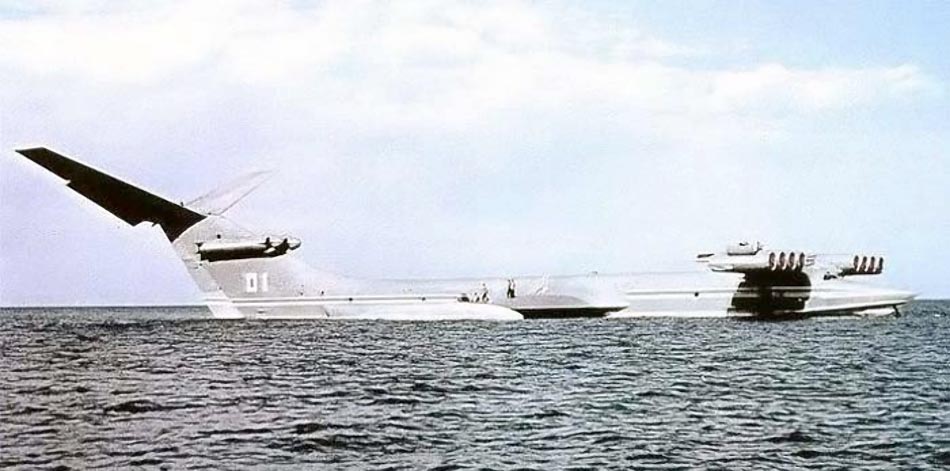

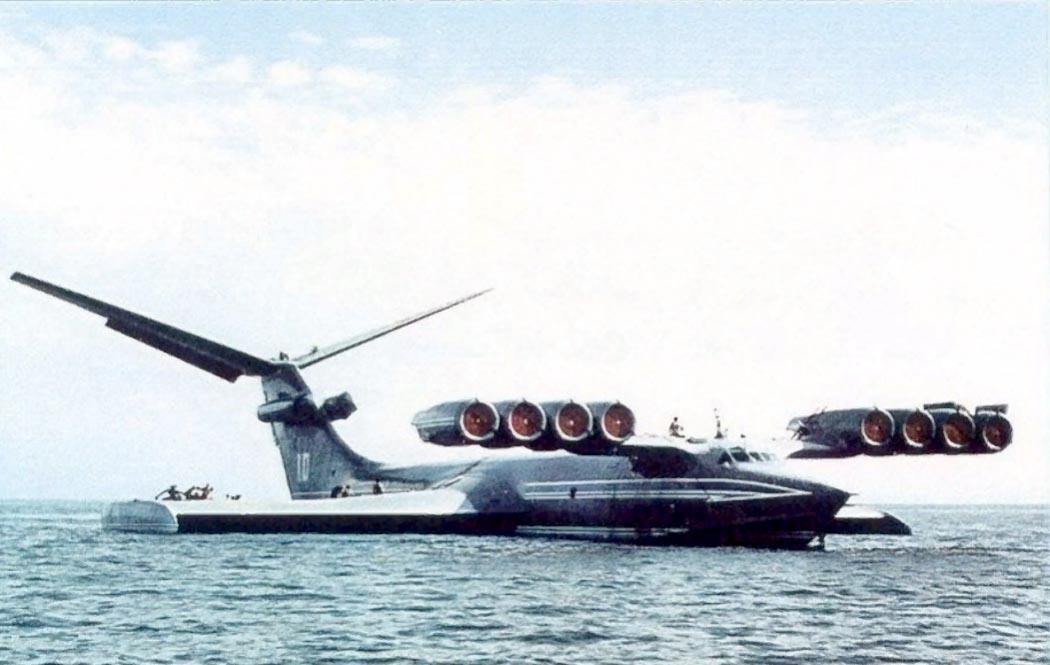

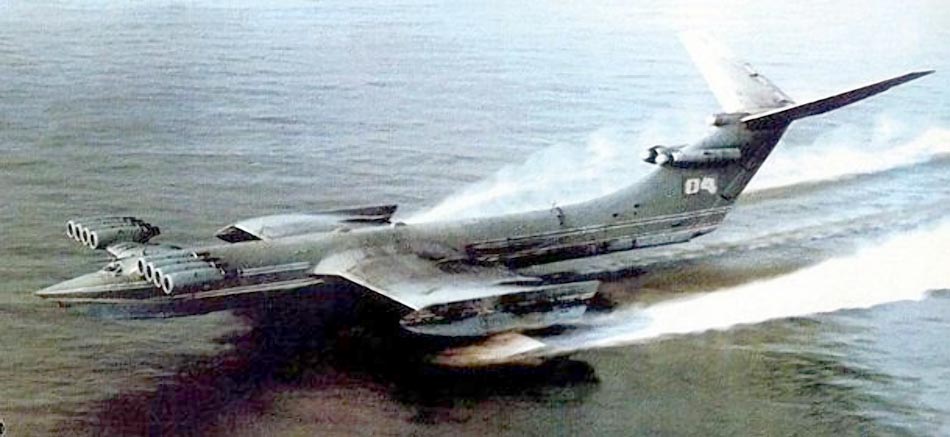

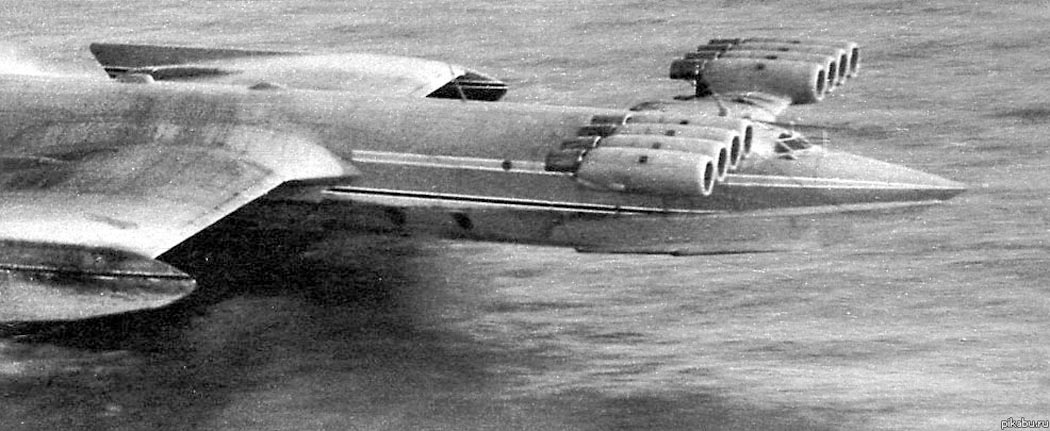

 Фотографии:

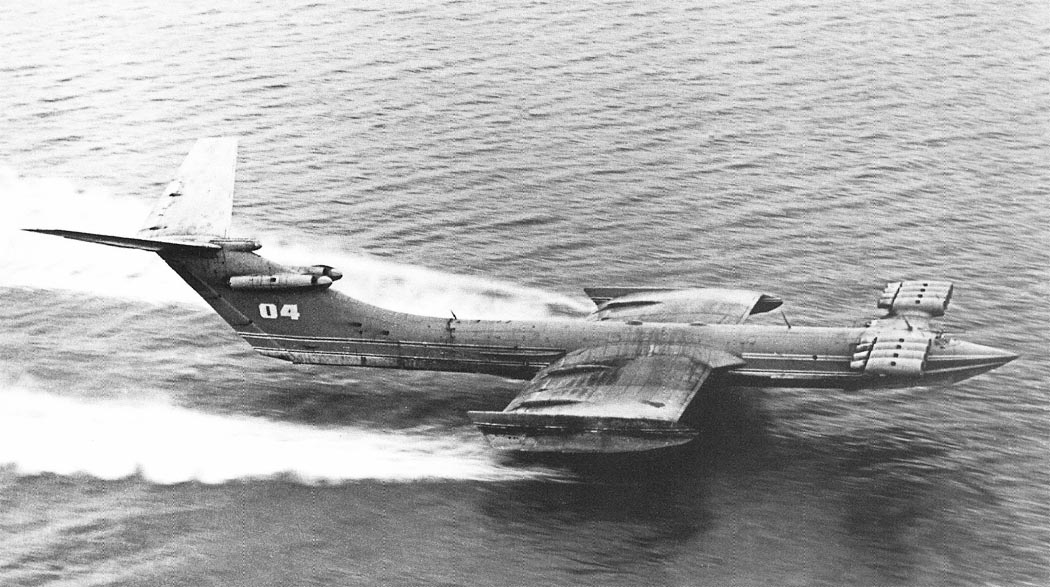

 КМ-1
 КМ-1
 КМ-1

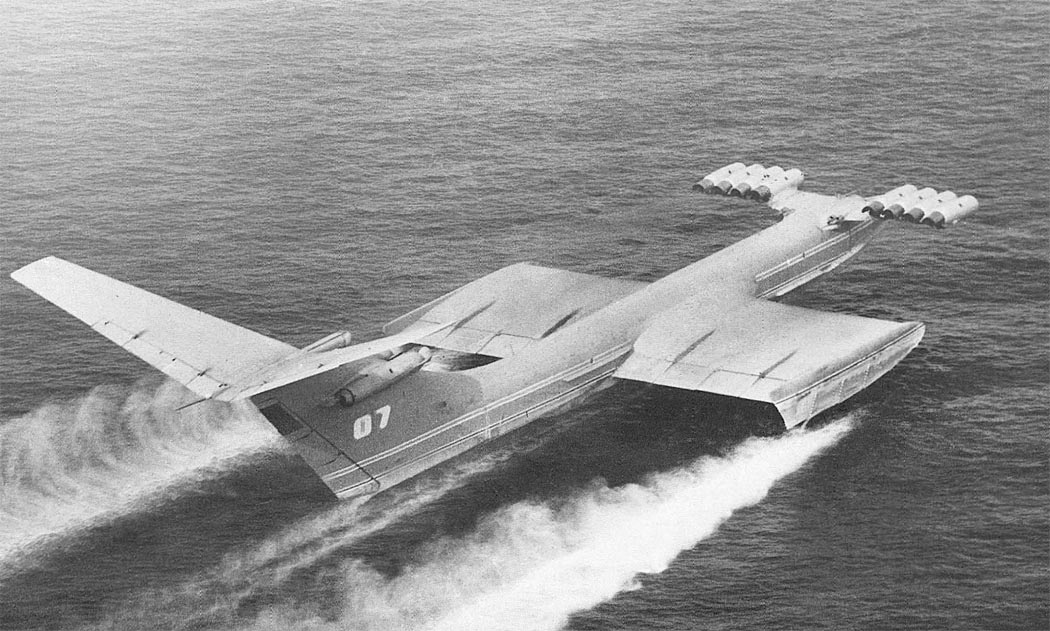

 КМ-2
 КМ-2

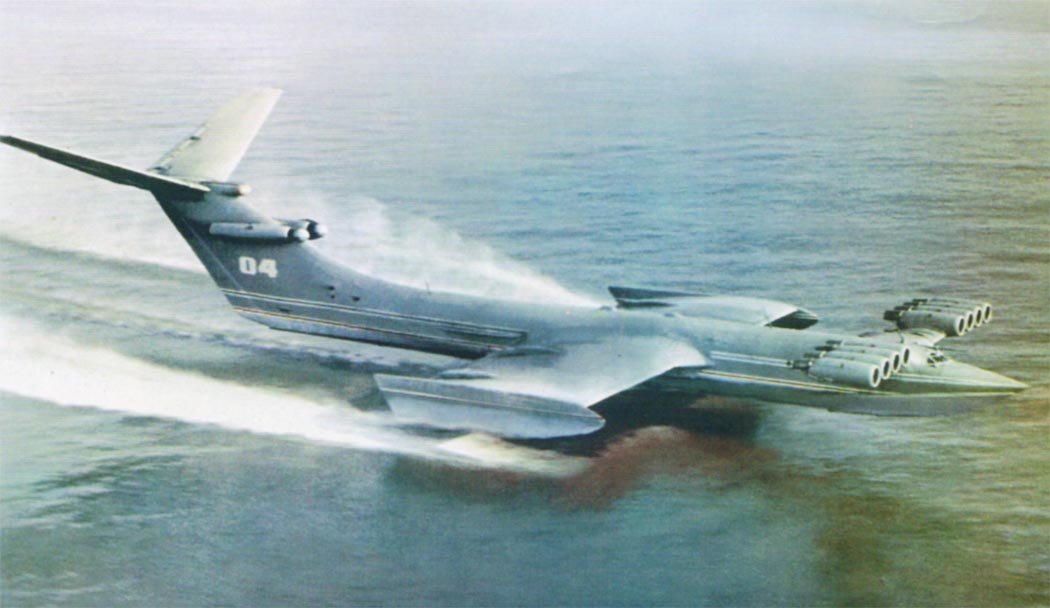

 КМ-4
 КМ-4
 КМ-4

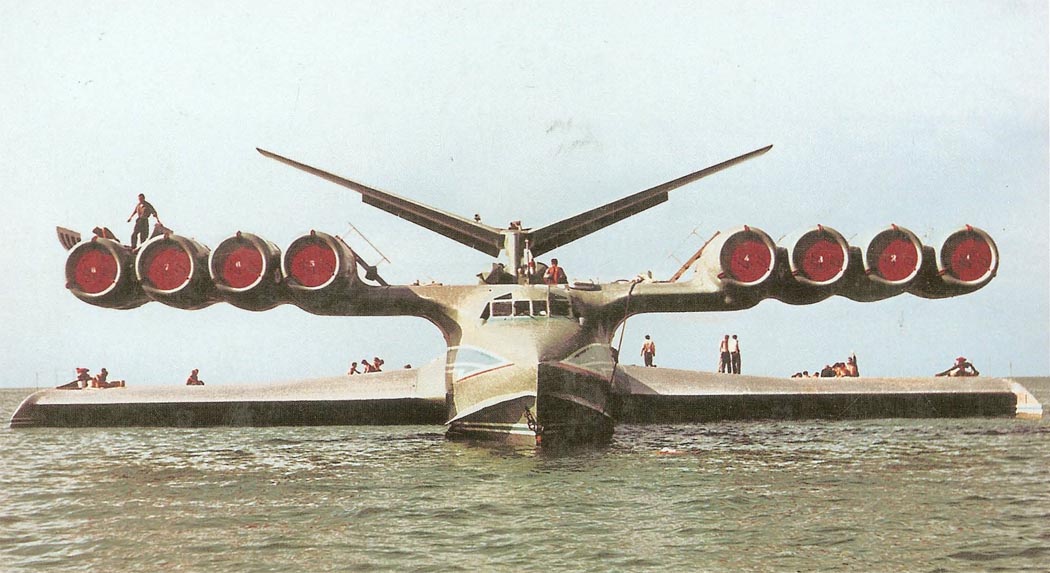

 КМ-7
 КМ-7
 КМ-7

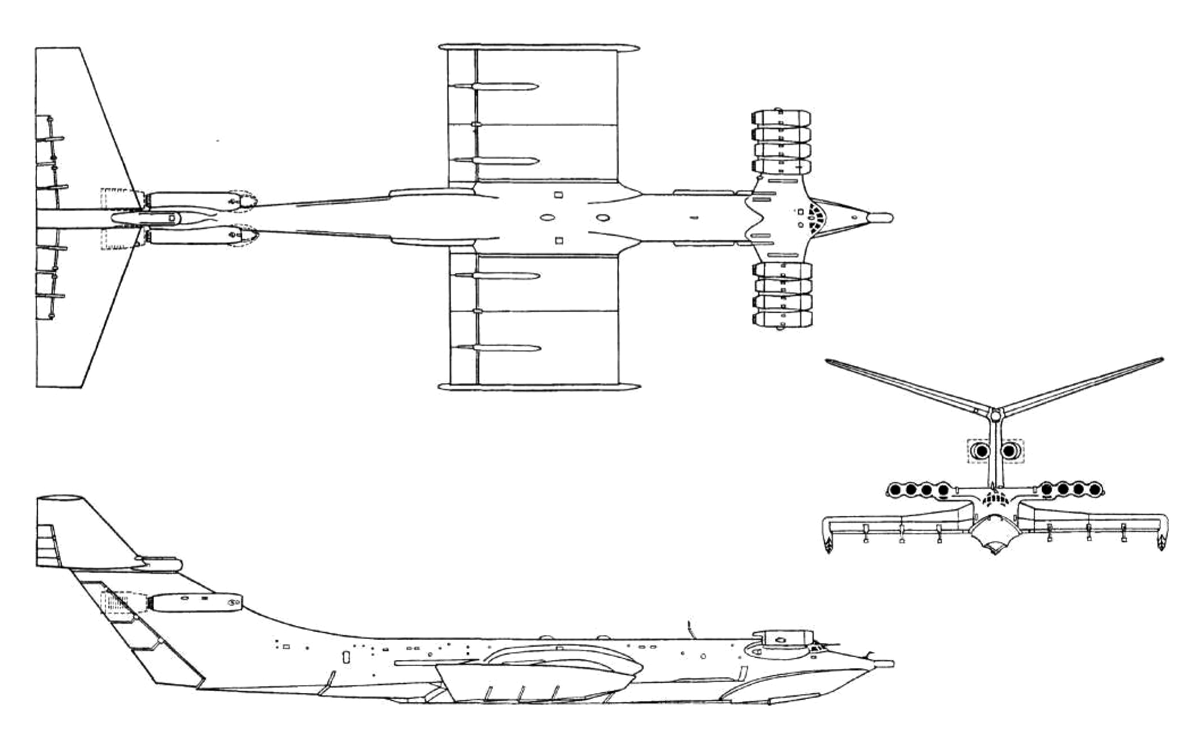

 Схемы:

 КМ

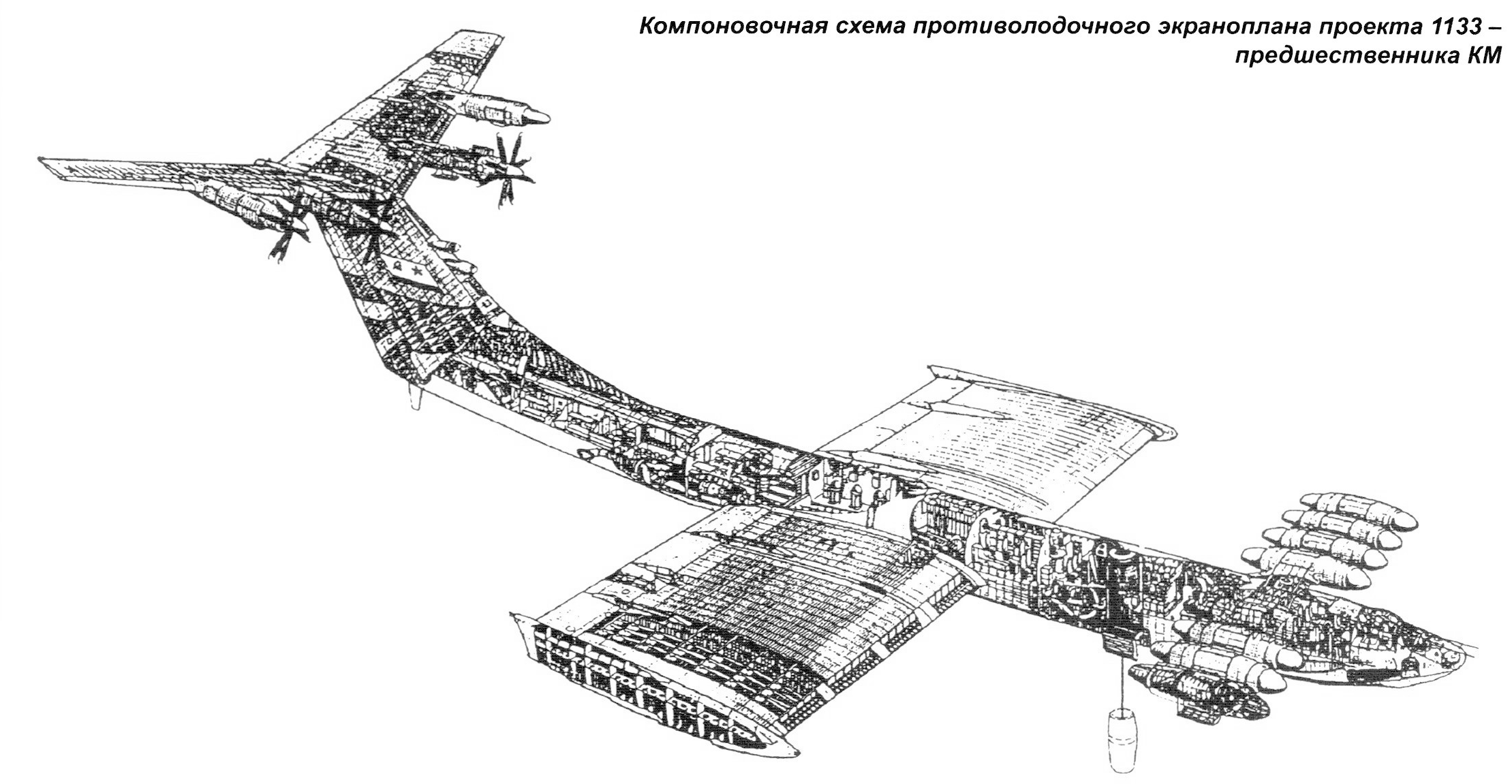

 Компоновочная схема






Список источников:

Техника-Молодежи. Алексей Кузнецов. Каспийский монстр
Сайт ВВС России. Парящие над волнами
Г.Ф.Петров. Гидросамолеты и экранопланы России
Красная звезда. Анатолий Докучаев. В чем сила "Каспийского монстра
Летательные аппараты нетрадиционных схем. Экранопланы
Аэрохобби. С.Кравчук, А.Маскалик, А.Привалов. Летящий над волнами
Prototypes.com. Les Ekranoplanes. Le monstre de la mer Caspienne
Red Star 8. Sergey Komissarov. Russian's Ekranoplans
