Как известно, внедрение подводных крыльев позволило существенно, в 2 - 3 раза, повысить скорость по сравнению с водоизмещающими кораблями Однако, дальнейший рост стал практически невозможен из-за физического явления кавитации (холодного кипения от разряжения) воды на верхней поверхности подводного крыла Суда на искусственно создаваемой нагнетателями воздушной подушке достигли скорости порядка 150-180 км/час - уровень, ставший пределом для них из-за потери устойчивости движения Экранопланы, поддерживаемые над поверхностью с помощью динамической воздушной подушки, сулили решение возникших проблем для дальнейшего повышения скорости Еще в довоенный период в ЦАГИ был про веден ряд экспериментальных и теоретических работ, позволивших создать математическую ос нову для проектно конструкторских разработок действующих образцов Использование экранного эффекта давало резкое повышение экономической отдачи экранопланов по сравнению с  самолетами сопоставимого взлетного веса и полезной нагрузки для экраноплана полет возможен при меньшем количестве двигателей (или при двигателях меньшей мощности) и, соответственно, при меньшем расходе топлива, чем у сравниваемого самолета Кроме того, взлетающему с воды экраноплану не нужны дорого стоящие аэродромы, выводящие из землепользования огромные территории Преимущество перед СКС (судно на подводных крыльях) - в крейсерской скорости в 4-8 раз большей корабельной и намного меньшем экипаже Однако, самым перспективным выглядело использование экранопланов в военном деле к выше перечне ленным достоинствам присоединялась скрытность последних - летящий на высоте нескольких метров объект чрезвычайно трудно обнаружить визуально или с помощью радиолокаторов, что позволяет наносить противнику неожиданные удары, оставаясь при этом малоуязвимым для ответного огня Добавьте сюда маневренность значительную грузоподъемность, большой радиус действия, стойкость к боевым повреждениям - и вы получите почти идеальное транспортное средство для высадки и поддержки морских десантов

В начале 60 х годов начались работы над реальными прототипами для использования именно в военной области - не стоит теперь забывать о времени, в котором разворачивали описываемые события Головными предприятиями, создававшими новый вид техники, ста; авиационное ОКБ имени Г М Бериева в Taганроге (известное своими гидросамолетами) где группа конструкторов под руководством Р.Л.Бартини проектировала серию экранопланов с обозначением ВВА - вертикально взлетающая амфибия, и корабельное ЦКБ по СПК имени Р.Е.Алексеева в Нижнем Новгороде (б Горький) Конечно, в то время были живы оба руководителя, и возглавляемые ими организации носили другие названия

Конструкторские коллективы столкнулись с массой трудноразрешимых проблем необходимостью создания легкой и одновременно прочной конструкции, способной выдержать удар о гребни волн со скоростью 400 - 500 км/час и высоте полета, не превышающей значение средней аэродинамической хорды крыла, на которой и проявлялся экранный эффект. Нужно было разработать необходимые материалы, так как судостроительные были слишком тяжелыми, а авиационные не выдерживали соприкосновения с соленой водой и быстро корродировали. Конечный результат был невозможен без надежных двигателей - эту работу провела известная моторостроительная фирма во главе с Н.Д.Кузнецовым, подготовившая специальные морские модификации широко распространенных турбовинтовых - НК-12, и турбореактивных - НК-8-4 авиадвигателей, эксплуатирующихся на самолетах Ан-22 «Антей», Ту-95, Ту-154 и многих других.

Необходимо отметить, что попытки создания экранопланов предпринимались не только в СССР, но и в других странах мира Финляндии, Швеции, Швейцарии и Германии, США.

Однако необходимость проведения огромного объема научно-исследовательских и опытно-конструкторских работ, всесторонних макетных и натурных исследований - при отсутствии уверенности в конечном успехе - приводили к сворачиванию разработок при прекращении государственного финансирования. Так сложилась уникальная, расходящаяся со стереотипными представлениями ситуация, в отличие от большинства других случаев, где приоритет в создании чего-либо принадлежал России, а затем из-за неразворотливости государственно-бюрократической машины утрачивался, экранопланы, как вид техники, изобретенной финнами, получили должную оценку «партии и правительства» КБ, развернувшие работы по созданию боевых аппаратов, пользовались неограниченной поддержкой и финансированием. Была принята соответствующая государственная программа, где заказчиком выступал Военно-Морской Флот СССР.

И если в Таганроге после смерти Роберта Бартини - талантливейшего инженера, потомка итальянского аристократического рода, по своим коммунистическим убеждениям вынужденного эмигрировать в 1923 году в СССР, работы над спроектированным под его руководством экранопланом ВВА-14 были прекращены, то в Нижнем Новгороде разработки и строительство приняли широчайший размах. Они велись по нескольким основным направлениям ударный ракетоносец с крылатыми ракетами на борту, транспортно-десантный экраноплан, патрульно-противолодочный аппарат. Тогда же произошло уточнение терминологии экранопланами стали называть корабли, способные летать только на экранной подушке, аппараты же, имеющие возможность выходить на чисто самолетные режимы, обозначались как экранолеты.

После серии экспериментов с моделями, в ходе которых отрабатывалась принципиальная компоновочная схема, было последовательно построено десять опытных образцов с постепенным увеличением габаритов и взлетных весов Вершиной найденного аэродинамического решения стал построенный в 1963 году КМ - Корабль-Макет колоссальных размеров длиной более 100 м, размахом крыла около 40 м и взлетным весом свыше 540 т. В конце 60-х годов его сфотографировали американские спутники, и на Западе КМ получил прозвище «Каспийский монстр» за свой необычный хищный вид. Экраноплан всесторонне испытывался свыше пятнадцати лет и доказал полную жизнеспособность данного вида техники. К сожалению, в 1980 году из-за ошибки пилотирования он потерпел аварию, приведшую к значительным повреждениям, и затонул.

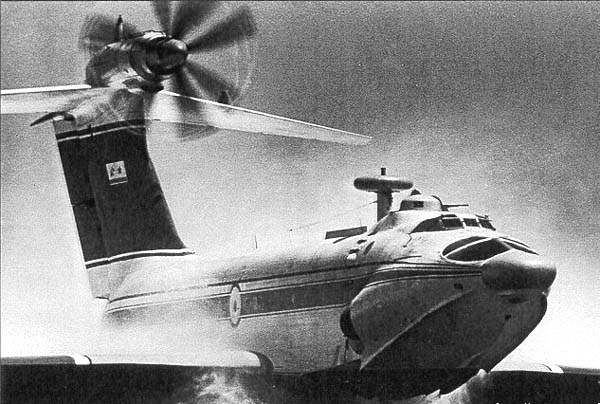

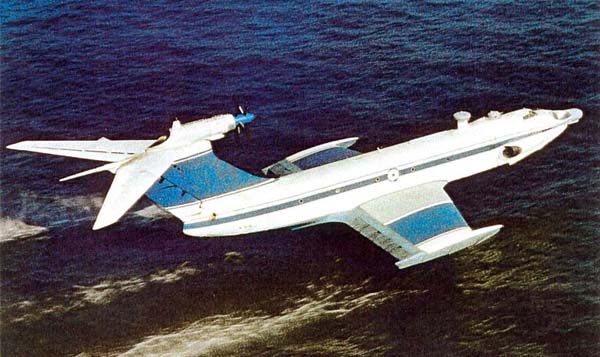

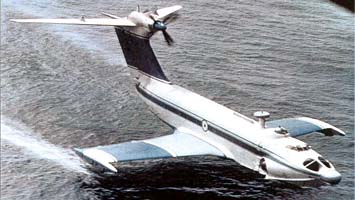

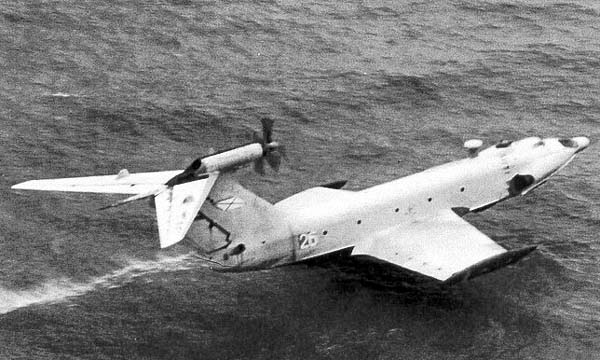

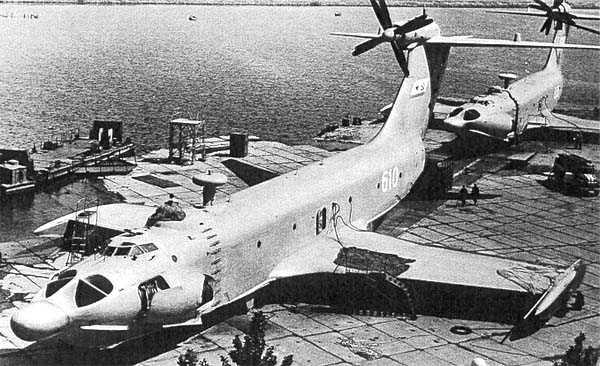

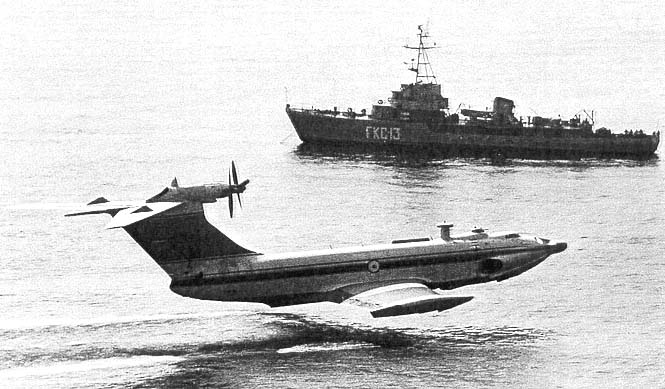

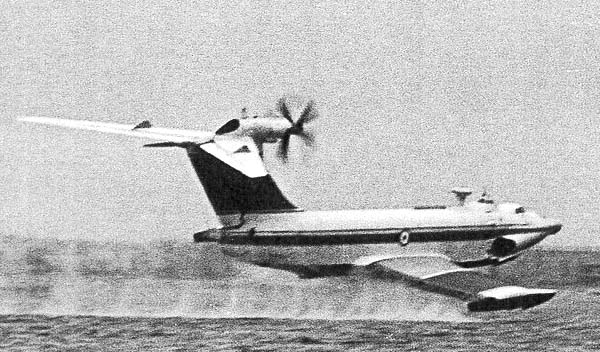

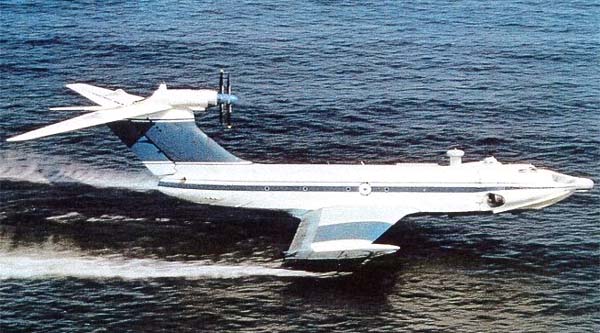

Продолжая линию развития, в 1972 году на ходовые (летные) испытания был выведен экранолет «Орленок», предназначенный для переброски морских десантов на дальность до 1500 км «Орленок» способен принять на борт до 20О морских пехотинцев с полным вооружением или два плавающих танка (БТР, БМП) с экипажами, взлететь с волны до 2-х метров и со скоростью 400 - 500 км/час доставить десант к месту высадки. Для него не являются препятствием любые защитные заграждения - минные и сетевые - он просто перелетает над ними После посадки на воду и выхода на относительно пологий берег, «Орленок» высаживает людей и технику через откидывающуюся вправо носовую часть. На испытаниях, в одном из испытательных полетов, экранолет показал удивительную живучесть, получив повреждения фатальные для корабля, а тем более для самолета. От удара о воду у «Орленка» оторвалась корма с килем, горизонтальным оперением и маршевым двигателем НК-12МК. Однако пилоты не растерялись, и, увеличив обороты носовых взлетно-посадочных двигателей, не дали экранолету погрузиться в воду и довели машину до берега. Причиной аварии, по-видимому, стали трещины в хвостовой части корпуса, полученные во время предыдущих полетов и своевременно не замеченные. На новых экземплярах хрупкий конструкционный материал К482Т1 был заменен на алюминиево-магниевый сплав АМГ61 Всего было построено пять экранолетов типа «Орленок»: «Дубль» - для статических испытаний, С-23 - первый летный прототип из сплава К482Т1 (разработан после аварии), С-21, построенный в 1977 году, С-25, собранный в 1980 году и С-26, введенный в строй в 1983 году. Все они вошли в состав авиации ВМФ, и на их базе была сформирована 11-я отдельная авиагруппа непосредственного подчинения Главному штабу морской авиации. Один из них также был потерян в 1992 году в результате катастрофы, во время которой один член экипажа погиб

По некоторым данным, государственная программа предусматривала строительство 100 (!) «Орлят». Наконец эта цифра была скорректирована до 24. Серийную сборку должны были осуществлять судостроительные заводы в Нижнем Новгороде и Феодосии. Однако этим планам не суждено было воплотиться. В 1985 году умер Дмитрий Устинов - министр обороны СССР и бывший народным комиссаром (министром) еще при Сталине. Во времена Устинова активно развивалось производство новейших видов оружия вообще и экранопланов в частности. Новый министр обороны Сергей Соколов, в прошлом лихой танкист и деятель с широтой зрения, ограниченной танковым триплексом, закрыл программу строительства экранопланов, а выделенные на нее средства предпочел отдать на расширение флота атомных подводных лодок, после этого ВМФ потерял интерес к своему уникальному подразделению, и некогда совершенно секретная база в городе Каспийске, расположенном на берегу одноименного моря в нескольких километрах от столицы Дагестана - Махачкалы, постепенно приходит в запустение - средства выделяются только на денежное содержание личного состава. Летный персонал, до прибытия в группу летавший, в основном, на противолодочных самолетах-амфибиях Бе-12, имеет минимальный годовой налет - 30 часов - «на других типах летательных аппаратов»: экранопланы не находятся в летном состоянии частично из-за выработки ресурса, частично по причине отсутствия все того же финансирования, а значит и запчастей, материалов, топлива.

Точно так же, как и ветвь экранолетов типа «Орленок», засыхает и ветвь ударных ракетоносцев «Лунь». Занимающий промежуточное положение по размерам и стартовой массе между КМ и «Орленком», «Лунь» также уникален в своем роде По сути являясь быстроходной транспортно-пусковой платформой для сверхзвуковых противокорабельных крылатых ракет ЗМ80 комплекса «Москит», разработанного МКБ «Радуга», он обладает мощью бортового залпа - 6 пусковых установок контейнерного типа - сопоставимой с залпом ракетного крейсера, превосходя его по скорости применен в 10 раз. О преимуществе в маневренности и малозаметности не приходится и говорить Немаловажно и то, что по стоимости постройки и эксплуатации «Лунь» намного дешевле. Конечно, экранопланы не способны заменить корабли-носители ракетного вооружения, да такое и не предусматривалось. Но для действия в относительно ограниченных акваториях, какими являются, к примеру, Балтийское, Черное или Средиземное моря, эскадры «Луней» могли бы эффектно дополнить боевые корабли. Сейчас один построенный ударный «Лунь» стоит на территории базы в Каспийске, представляя грустное зрелище, вызывающее ассоциации с чучелом динозавра, выставленным на обозрение в палеонтологическом музее. Второй, по некоторым сведениям, достраивается в поисково-спасательном варианте.

Столкнувшись с отсутствием основного заказчика, ЦКБ по СПК имени Р.Е.Алексеева пытается уловить в свои паруса ветер конверсии. На базе существующих проектов разрабатываются гражданские модификации «Орленка» и «Луня». Одна из них - научно-исследовательская - МАГЭ (Морской Арктический Геолого-разведывательный Экраноплан). Но основные надежды связаны с двумя малыми экранопланами: катером «Волга-2» на динамической воздушной подушке (вариант простейшего экраноплана) и новым многоцелевым экранолетом «Стриж». Оба аппарата построены и проходят доводочные испытания в Нижнем Новгороде. С ними в ЦКБ рассчитывают на коммерческий успех на международном рынке. Уже есть предложения от Ирана, правительство предполагает закупить серию «Стрижей» в патрульно-сторожевом варианте для своего военного флота в Персидском заливе. Серийное производство организовывается на судостроительном заводе в Нижнем Новгороде. Экранолет представляет собой двухместный аппарат длиной 11.4 м и размахом крыла 6.6 м. Взлетный вес 1630 кг. «Стриж» развивает максимальную скорость 200 км/час и имеет дальность полета 500 км. На нем установлены два роторно-поршневых двигателя ВАЗ-4133 мощностью 150 л. с. каждый, вращающих пятилопастные воздушные винты диаметром 1.1 м. Конструкция планера в основном из алюминиево-магниевого сплава.

Как уже говорилось выше, военно-морской флот России не имеет средств на закупку ударных и транспортно-десантных экранолетов, и, хотя сохраняются определенные надежды на строительство противолодочных модификаций, все же в нынешней сложной экономической и политической ситуации эти надежды выглядят весьма призрачными. Не лучше обстоят дела и с финансированием гражданских разработок - планировалось выделение из бюджета 200 млн. рублей до конца 1993 года, суммы достаточной, по мнению главного конструктора «Орленка» Виктора Соколова, для продолжения работ, а переведено на счет ЦКБ... два миллиона.

В последнее время история с экранопланами получила совершенно неожиданный поворот. Проанализировав перспективность этого вида техники и придя к выводу о значительном, мягко говоря, отставании работ (за фактическим отсутствием таковых) в области экранопланостроения, конгресс США создал специальную комиссию, призванную разработать план действия по ликвидации «русского прорыва». Члены комиссии предложили обратиться за помощью... к самим русским и вышли напрямую в ЦКБ по СПК. Руководство последнего поставило в известность Москву и получило разрешение от Госкомоборонпрома и министерства обороны на проведение переговоров с американцами под патронажем Комиссии по экспортному контролю вооружения, военной техники и технологий МО РФ. А дабы не привлекать лишнего внимания к предмету переговоров, любознательные янки предложили воспользоваться услугами американской фирмы под нейтральным названием «Российско-американская наука» (РАН), и при ее посредничестве делегация заокеанских специалистов получила возможность побывать в ЦКБ по СПК, встретиться с конструкторами экранопланов, выяснить, по возможности, интересующие детали. Затем российская сторона любезно согласилась организовать посещение американскими исследователями базы в Каспийске, где они смогли без ограничений детально отснять на фото- и видеопленку подготовленный к вылету специально для этого визита «Орленок».

Кто же входил в состав американского «десанта»? Руководитель делегации - полковник ВВС США Фрэнсис, возглавляющий программу создания перспективного тактического истребителя. Под его началом были видные специалисты из научно-исследовательских центров, в том числе из НАСА, а также представители авиастроительных компаний Америки. Среди них наиболее известной личностью был Берт Рутан, спроектировавший самолет нетрадиционной аэродинамической схемы «Вояжер», на котором несколько лет назад его брат совершил беспосадочный кругосветный перелет. Кроме того, в состав делегации, по словам присутствующих на показе представителей российских компетентных органов, входили лица, по долгу службы годами собиравшие всеми возможными способами сведения о советских экранопланах и впервые неожиданно получившие возможность увидеть своими глазами - и даже потрогать - объект своего пристального внимания.

В результате этих визитов, обошедшихся американским налогоплательщикам всего в 200 тысяч долларов, наши новые друзья смогут сэкономить несколько миллиардов и существенно, на 5 - 6 лет, сократить сроки разработки проектов собственных экранопланов. Представители США ставят вопрос об организации совместной деятельности для ликвидации своего отставания в данной области Конечная цель - создание транспортно-десантного экраноплана взлетным весом до 5000 тонн для американских сил быстрого реагирования. На всю программу может потребоваться 15 млрд.долларов Какая часть этой суммы может быть инвестирована в российскую науку и промышленность - и будет ли инвестирована вообще - пока неясно При такой организации переговоров, когда полученные 200 тысяч долларов не покрывают затрат ЦКБ и опытного завода в размере 300 млн. рублей на доведение до летного состояния «Орленка», рассчитывать на взаимовыгодность сотрудничества не приходится

На сомнения о пользе такого рода контактов для государственных интересов России наводит и реакция ответственного чиновника Комиссии по экспортному контролю вооружения, военной техники и технологий МО РФ Андрея Логвиненко на неожиданное для него появление в Каспийске (одновременно с американцами) представителей прессы. Официально сославшись на соображения секретности ('), он пытался запретить журналистам вход на базу, а в последовавшей затем приватной беседе пояснил, что в его задачу входит недопущение утечки информации в печать о российско-американских контактах по поводу экранопланов и добавил, что после отъезда американцев мы можем снимать и писать что угодно, но ни словом не упоминая об американском визите на бывший секретный объект.

Кто может с уверенностью прогнозировать события, могущие произойти через год-два, а тем более к началу следующего столетия? Вполне возможен такой вариант, что через относительно короткий промежуток времени США развернут свой флот быстроходных и неуязвимых экранолетов, в облике которых будут узнаваться контуры их российских прообразов, и России придется принимать адекватные меры, обойдущиеся в сумму, в сотни или тысячи раз превышающую средства, которые кто-то рассчитывает получить Идеологическое противостояние окончено, хочется надеяться, навсегда, но геополитические интересы Америки и России далеко не всегда совпадают, и если у кого-либо имеются заблуждения на этот счет, то это обстоятельство не может служить основанием для продажи за рубеж по убыточным ценам информации по новейшим оборонным технологиям

Просматривая документы переписки ЦКБ по СПК имени Р.Е.Алексеева с многочисленными госучереждениями по вопросам экранопланостроения, в очередной раз убеждаешься, с каким трудом новые уникальные разработки пробивают себе дорогу. Не пришлось бы через несколько лет наверстывать упущенное, а тем более покупать на Западе нами изобретенное, а затем отвергнутое в собственной стране.

Техописание экраноплана "Орленок".

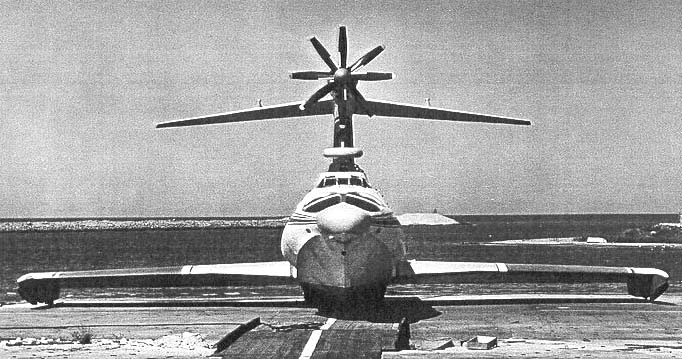

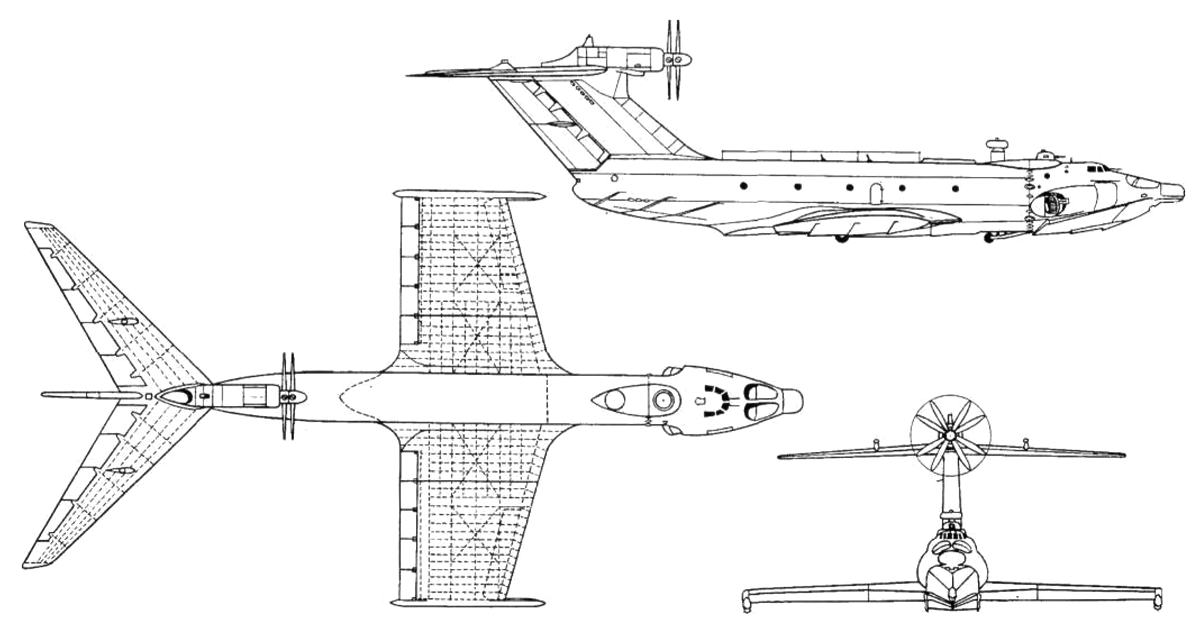

Экраноплан "Орленок" спроектирован по самолетной схеме. Это трехдвигательный низконлан с Т-образным хвостовым оперением и корпусом-лодкой.

Экипаж состоит из командира, второго пилота, механика, штурмана, радиста и стрелка. При перевозке десанта в состав экипажа дополнительно включаются два техника.

Планер изготовлен из сплава АМГ61. В отдельных узлах и агрегатах применяется сталь. Радиопрозрачные обтекатели антенн изготовлены из композиционных материалов. Защита планера от коррозии обеспечивается электрохимическими протекторами. Подводная часть окрашивается специальной краской, препятствующей обрастанию днища морскими организмами.

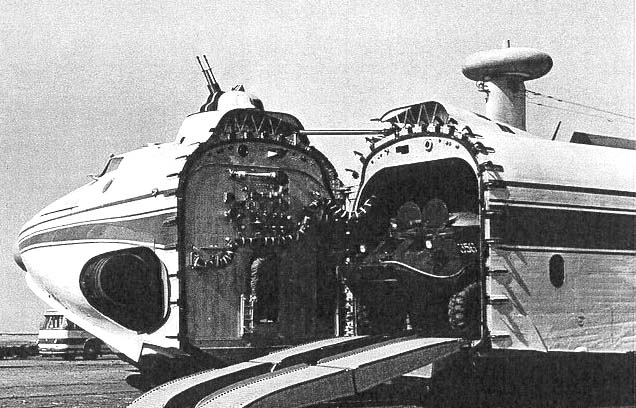

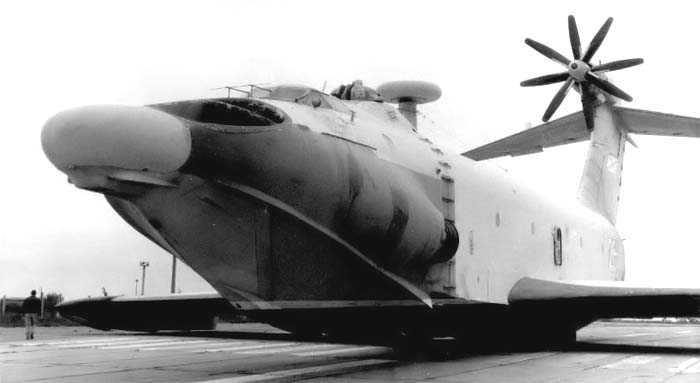

Корпус предназначен для размещения в нем полезной нагрузки, экипажа, вооружения, стартовых двигателей и корабельных систем. Полезная нагрузка размещается в грузовой кабине длиной 28 м, шириной 3,4 м и высотой 4,5 м. Загрузка и выгрузка происходят через люк, образующийся при повороте влево вокруг шарниров носовой части корпуса. Кабина экипажа, двигатели и пулеметная установка размещены в поворотной части. Днище образовано системой поперечных и продольных реданов. В носовой части корпуса к днищу крепится гидролыжа (носовая). Основная (главная) гидролыжа крепится в районе центра масс. Обе они могут качаться в вертикальной плоскости. Вход и выход экипажа осуществляется через двери, расположенные по бортам корпуса над крылом. Аварийное покидание - через люк на крыше пилотской кабины.

Крыло имеет аэродинамическую компоновку, оптимизированную для движения вблизи экрана. На концах крыла установлены поплавки, играющие роль аэродинамических и глиссирующих шайб. Вдоль задней кромки расположены пятисекционные закрылки-элероны. Вдоль передней кромки на нижней поверхности крыла (ближе к концам) находятся специальные стартовые щитки. Ось вращения щитков проходит по их передним кромкам. Углы отклонения: закрылков-элеронов - от -10' до +42', стартовых щитков - 70'. Механизация крыла используется при старте для создания газовой подушки, поднимающей экраноплан из воды. На плаву задняя кромка крыла находится в воде. Для взлета включаются специальные носовые стартовые двигатели, реактивные струи от которых направляются под крыло. Пилот опускает закрылки и щитки, не давая газам прорываться под задней и передней кромками. Повышенное давление газов под крылом и поднимает экраноплан из воды. Конструктивно крыло состоит из центроплана и двух консолей, имеющих кессонную конструкцию.

Хвостовое оперение. На "Орленке" применено Т-образное хвостовое оперение с целью уменьшения влияния экрана на характеристики устойчивости и управляемости экраноплана. Большие относительные размеры стабилизатора объясняются необходимостью обеспечения устойчивого полета на различных высотах от экрана. Рули высоты четырехсекционные, руль направления - двухсекционный. Вертикальное оперение представляет собой одно целое с корпусом. Сверху на оперении укреплен маршевый двигатель, установлены навигационные огни и антенны радиотехничсеких систем.

Шасси включает двухколесную носовую и десятиколесную основную опоры. Колеса - нетормозные, носовые - поворотные, подвеска независимая. Уборка носовых колес осуществляется втягиванием в корпус, а основные колеса с помощью гидроцилиндров заваливаются за главную гидролыжу. Створки убранного положения отсутствуют, гидролыжи в убранном положении частично прикрывают ниши шасси. Шасси совместно с лыжно-амортизирующим устройством (носовая и основная гидролыжи) и поддувом обеспечивают проходимость практически по любому грунту, снегу и льду.

Силовая установка состоит из двух стартовых турбореактивных двухконтурных двигателей НК-8-4К и маршевого турбовинтового НК-12МК. Все двигатели представляют собой морские модификации соответствующих авиационных. Стартовые двигатели (статическая максимальная тяга одного в стандартных условиях 10,5 т) установлены по бортам в отворачиваемой части фюзеляжа. Воздухозаборники размещены перед фонарем кабины пилотов для предотвращения попадания брызг и пыли при движении над морем или сушей. Поворотные соила двигателей позволяют направить реактивную струю под крыло (режим поддува) или над крылом (если необходимо увеличение тяги в крейсерском полете). Маршевый двигатель приводит во вращение два соосных винта диаметром 6 м (статическая максимальная тяга в стандартных условиях 15,5 т). На борту также имеется вспомогательная силовая установка ТЛ-бЛ. Топливные баки расположены в корневых частях крыла.

Системы экраноплана представляют собой комбинацию традиционного корабельного и самолетного оборудования. На борту имеется корабельный навигационный комплекс "Экран" с обзорной РЛС. Система управления - гидравлическая. Аналогом автопилота является система автоматического управления движением. С ее помощью пилотирование возможно как в ручном, так и в автоматическом режимах. В носовой оконечности корпуса установлена антенна навигационной радиолокационной станции предупреждения столкновений -"Экран-4" с высокой разрешающей способностью. Антенна обзорной РЛС размещена на верхней части корпуса за пулеметной установкой. Гидросистема обеспечивает функционирование рулевых поверхностей, механизации крыла, уборку-выпуск шасси и гидролыж, поворот носовой части корпуса на шарнирах. Электросистема обеспечивает током пилотажно-навигационное, радиосвязное, электротехническое оборудование, а также систему управления. Экраноплан оборудован полным комплектом корабельных навигационных огней. В отворачиваемой части корпуса в форпике расположено якорно-буксирное устройство. Сам якорь убирается в клюз. На борту экраноплана имеются надувные спасательные плоты и моторные надувные лодки.

Вооружение состоит из оборонительной пулеметной установки "Утес" и стрелкового оружия экипажа.

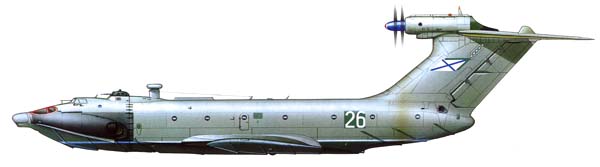

Окраска: надводная часть корпуса, включая оперение серая (шаровая); подводная часть корпуса - темно-зеленая; обтекатели антенн РЛС - светло-серые; ватерлиния, тактические номера - белые; лопасти винта, стволы пулеметов, визиры, сопла двигателей, ниши сопел носовых двигателей - черные; кончики шайб - красные; концы лопастей - желтые. С обоих бортов на вертикальном оперении нанесено изображение флага ВМФ России.
