   S-3B Viking

Разработчик: Lockheed
Страна: США
Первый полет: 1985
Тип: Противолодочный самолет
  ЛТХ     Доп. информация



Модель S-3A Viking - основа палубной авиации ВМФ США, поэтому модернизация этих машин для увеличения их ударной мощи имеет огромное значение и проводится практически непрерывно. В 1980 году фирма "Локхид" с целью продления срока эксплуатации и увеличения эффективности применения "Викинга" сумела получить контракт на создание новой модификации в рамках программы WSIP.

К концу 1985 года модернизированы первые два самолета (они получили обозначение S-3B). Два переоборудованных самолета  были переданы ВМФ США для тестирования, а в апреле 1988 г. фирма Lockheed получила заказ на выпуск комплектов оборудования для модернизации всех S-3A до стандарта S-3B. Поставки оборудования были завершены к августу 1992 года.

С 1987 года идет модифицирование всех самолетов с темпом работ три машины в месяц. На "Викингах" устанавливаются новые системы РЭБ (разбрасыватель ИК-ловушек, дипольных отражателей, постановка активных помех) и РЛС, дальность действия которых в два раза больше прежних. Но главное - теперь S-3B вооружены противокорабельными ракетами "Гарпун", которые позволяют самолетам атаковать непогруженные подводные лодки и корабли противника без захода в зону ПВО.

В настоящее время все эти самолеты имеют маскировочную окраску.

Самолет S-3B оснащен РЛС APS-116 модернизированная до стандарта APS-137(V), противокорабельными ракетами AGM-84 Harpoon, модернизированной системой радиоэлектронного подавления ALR-76, новой телеметрической системой контроля за гидроакустическими буями, тактической системой IBM UYS-1 и ТРДД TF34-GE-400A/B.

В недалеком будущем самолеты "Викинг" планируется заменить противолодочной модификацией аппарата U-22 "Оспри".

На базе S-3B были также созданы несколько серийных и опытных специализированных вариантов. Вариант Outlaw Viking был оснащен системой OASIS III для обеспечения загоризонтного целеуказания; вариант Gray Wolf оснащался многорежимной РЛС (Multi-Mode Radar System), лазерным дальномером, цифровой камерой и ИК-станцией, он использовался для поиска, обнаружения и сопровождения пусковых установок ракет "Скад"; вариант Viking Beartrap использовался в том числе и как самолет радио- и радиотехнической разведки; вариант Orca Viking привлекался к испытаниям новых систем ПЛО, а также, предположительно, мог использоваться для обнаружения морских мин и минных полей.

Несколько S-3B, оснащенных оптико-электронными и ИК-системами, привлекались к патрулированию в районе Карибских островов с целью обнаружения судов, перевозящих наркотики, вариант Calypso Viking представлял собой перспективный специализированный самолет для борьбы с контрабандой и наркотрафиком, в котором должны были использоваться некоторые системы с Gray Wolf, включая лазерный дальномер, РЛС с синтезированной апертурой и РЛС с инверсной синтезированной апертурой, ИК-систему и др. В рамках проекта "Aladdin" был разработан вариант Brown Buoy, предназначенный для установки на территории Боснии с воздуха специальных акустических датчиков, - для тех же целей, что и в рамках программы "Igloo White", реализованной в свое время во Вьетнаме.



 ЛТХ:
Модификация   S-3B
Размах крыла, м   20.93
Длина самолета,м   16.26
Высота самолета,м   6.93
Площадь крыла,м2   55.56
Масса, кг
  пустого самолета   12088
  нормальная взлетная   19732
  максимальная взлетная   23832
Топливо
  внутреннее, кг   5753
  ПТБ, л   2 х 1135.6
Тип двигателя   2 ТВД General Electric TF34-GE-400A/B
Тяга, кН   2 x 41.26
Максимальная скорость, км/ч   833
Крейсерская скорость, км/ч   649
Практическая дальность, км   5558
Боевой радиус действия, км   1751
Продолжительность полета, ч.мин   7.30
Практический потолок, м   10670
Экипаж, чел   4
Вооружение:   Боевая нагрузка -3175 кг в отсеке оружия и двух узлах подвески
 В отсеке оружия: 1х 10/20 кт ядерная бомба В57, или 4х 454-кг бомбы или мины Mk.36/52/53, или 4 глубинные бомбы Mk.54, или 2х 907-кг мины Mk.55/56, или 4 торпеды Mk.46,
 до 60 гидроакустических буев,
 На узлах подвески:  4х 227-кг бомбы Mk.82, или 2 глубинные бомбы Mk.54 или Mk.57, или 2 мины Mk.36/52/53, или 2 кластерные бомбы Rockeye Mk.20, или 2 ПКР AGM-84 Harpoon, или  2 ПУ LAU-10/A 4х1277-мм или LAU-61/69 19x70-мм НУР


 Доп. информация :


  Фотографии:

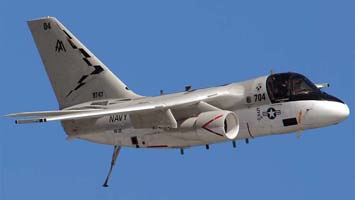

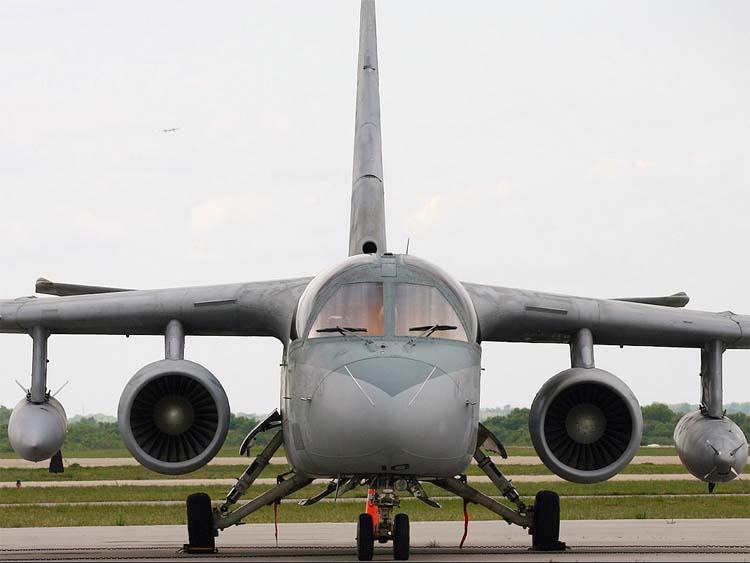

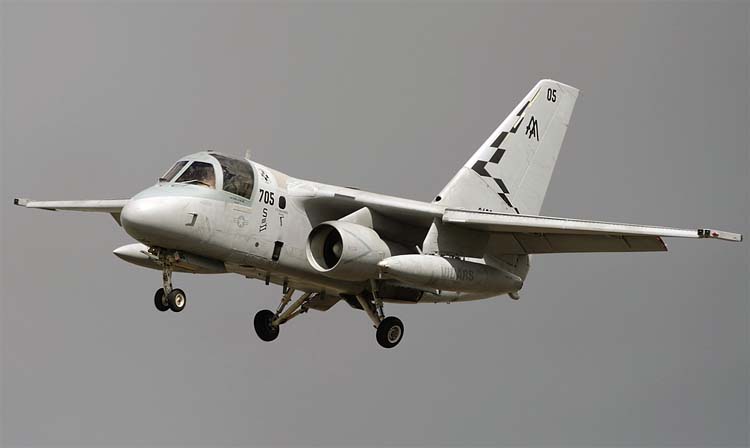

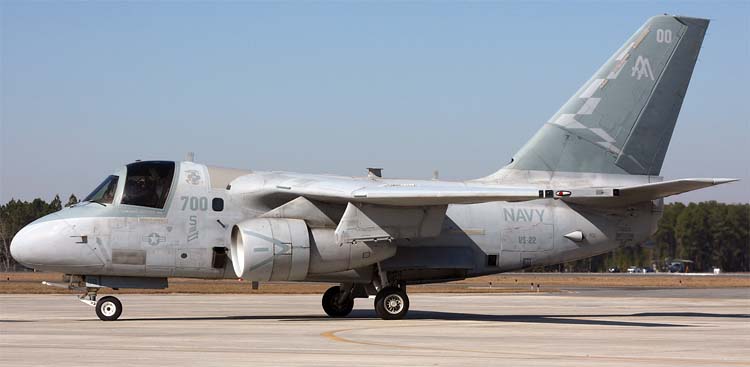

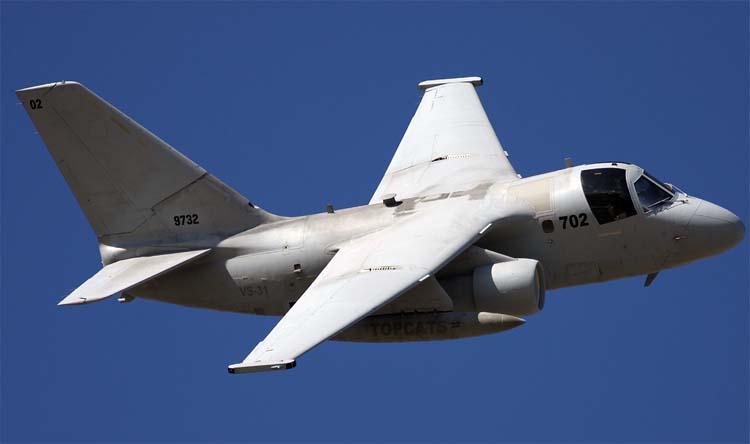

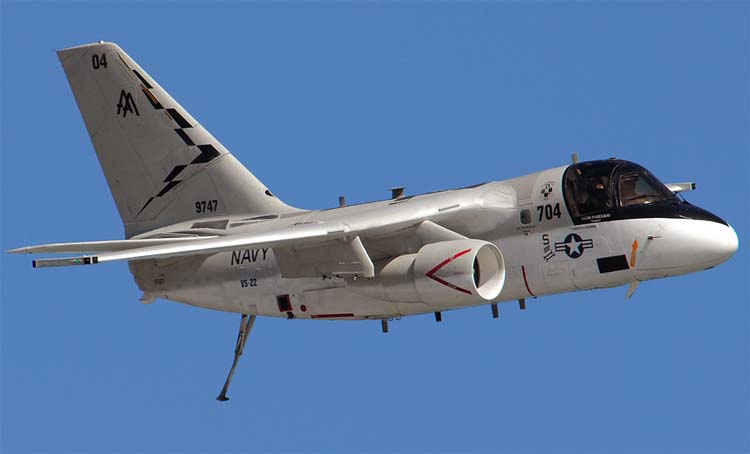

 S-3B         (c) Jonathan Derden
 S-3B         (c) Jonathan Derden
 S-3B         (c) Rob Tabor
 S-3B         (c) Joey Collura
 S-3B         (c) Ralph Duenas

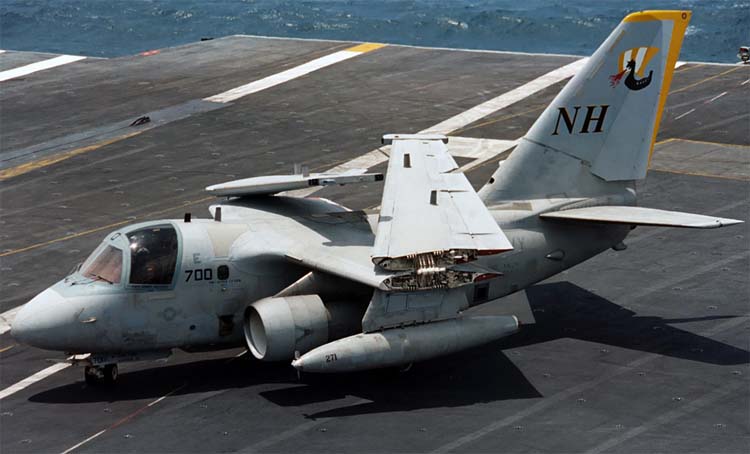

 S-3B на палубе авианосца        (c) Shawn Early

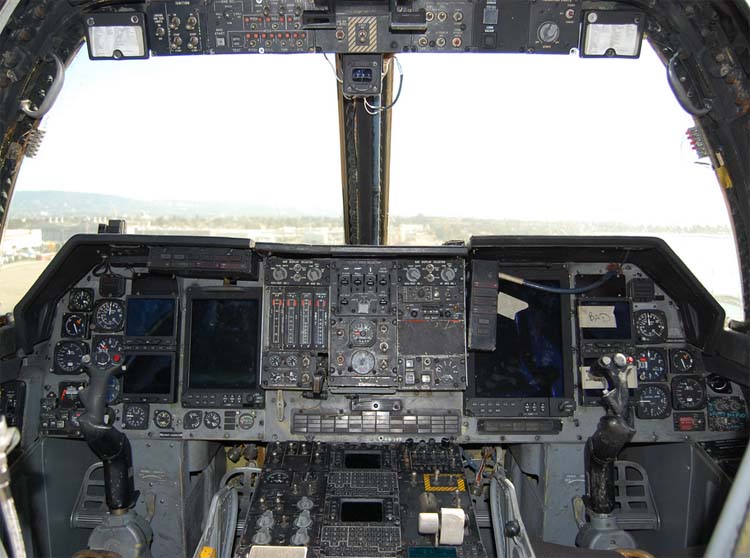

 Кабина S-3B

  Схемы:

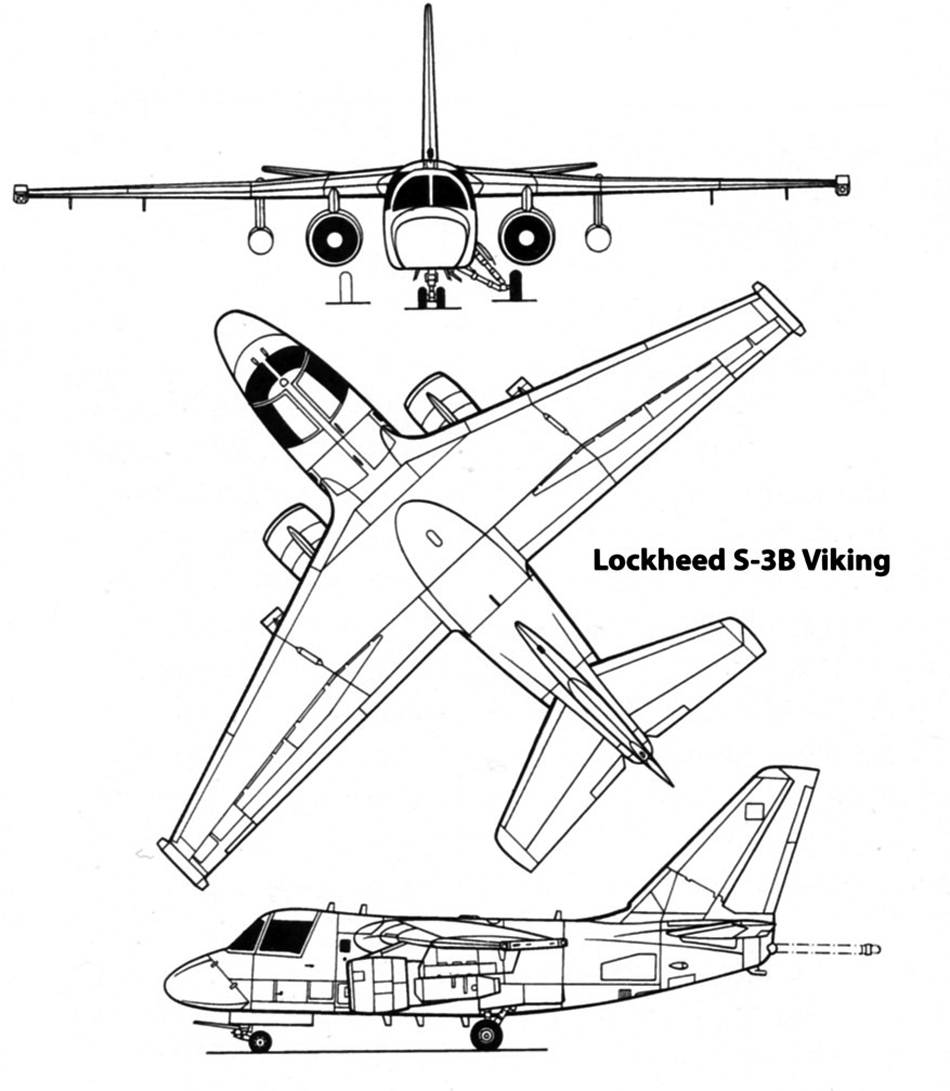

 S-3B

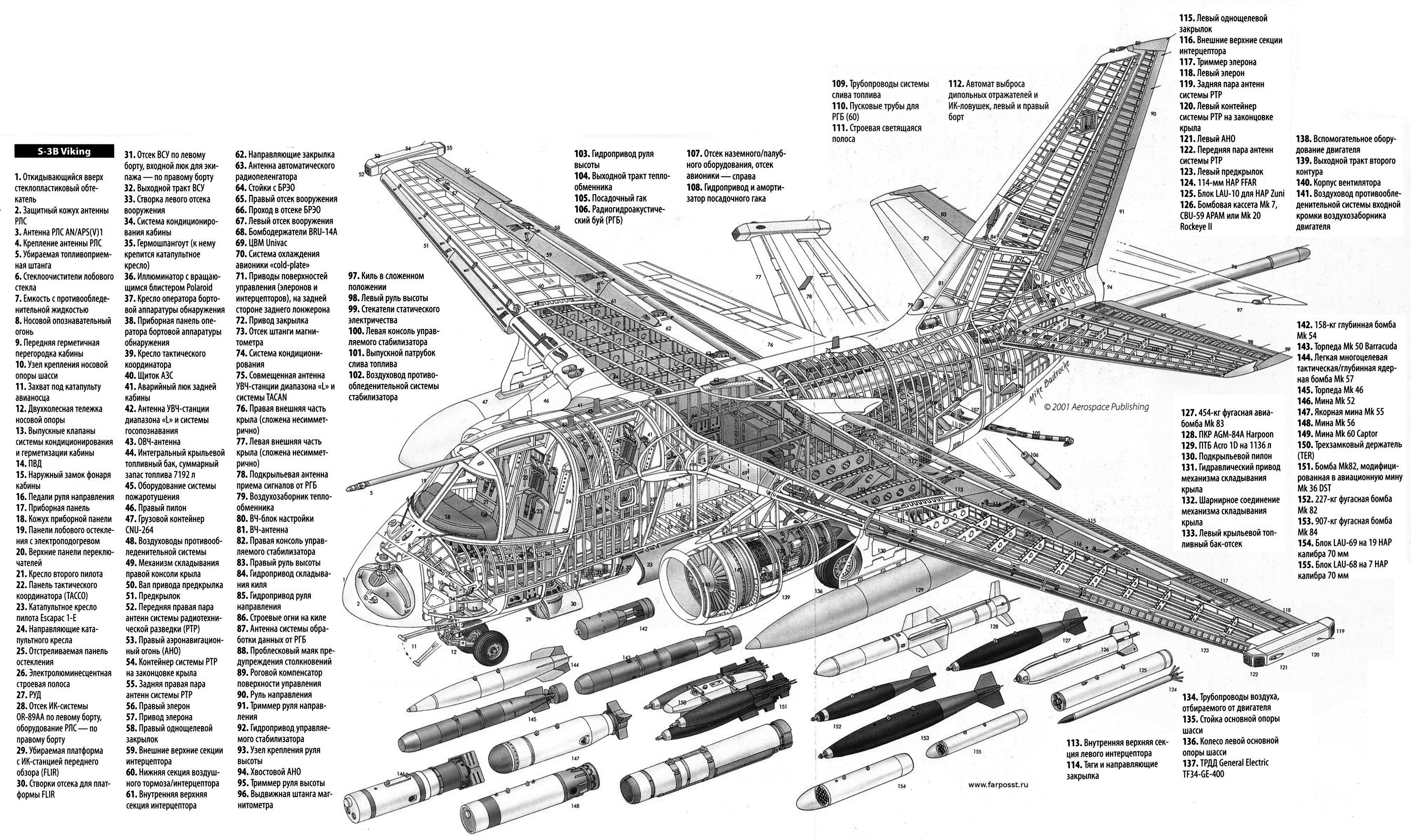

 Компоновочная схема S-3B

  Варианты окраски:

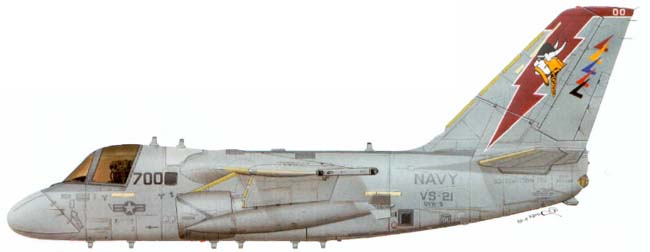

 S-3B     VS-21

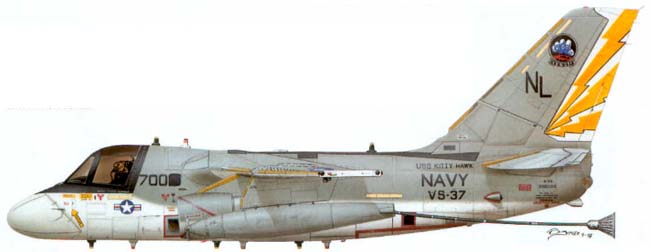

 S-3B     VS-37







Список источников:

Моделист-Конструктор. Александо  Чечин. Противолодочный самолет S-3 "Викинг"
В.Н.Шунков. Самолёты спецназначения
Справочник "Противолодочные и патрульные самолеты"
U.S. Navy Patrol Squadrons.  Lockheed S-3 Viking Aircraft
Revi. Tomas Haladej. Vikingy na navsteve v zalive
SAM. Aircraft in Detail : Lockheed S-3 Viking
Famous Airplanes of the World 125. S-3 Viking
