   Ка-25Ц

Разработчик: ОКБ Камова
Страна: СССР
Первый полет: 1962
Тип: Вертолет целеуказания
  ЛТХ     Доп. информация



20 февраля 1958 года вышло Постановление ЦК КПСС и СМ СССР, поручавшее ОКБ Н.И.Камова разработку противолодочного вертолёта "Д". Проект был готов в 1960 году. Так как габариты и масса целевого оборудования получились значительными, было решено разделить функции и разрабатывать сразу два варианта вертолёта - противолодочный ("ДБ") и целеуказания ("ДЦ"). В мае 1960 года макетная комиссия утвердила макет вертолёта. 26 апреля 1961 года первый прототип "ДБ" совершил несколько отрывов от земли, после чего его передали на ресурсные испытания. 21 мая второй прототип совершил полёт по полному профилю (лётчик-испытатель Д.К.Ефремов). Подготовка к серийному производству на заводе №99 в Улан-Удэ началась осенью 1961 года.

В 1963 году на Ухтомском авиазаводе был изготовлен прототип "ДЦ". Его оборудование отличалось меньшим разнообразием, по сравнению с "ДБ" и включало только РЛС кругового обзора и автоматическую систему передачи данных (АСПД). Комплекс разведки и целеуказания "Успех" разрабатывался в киевским НИИ "Квант" с середины 50-х годов (принят на вооружении в 1965 году, корабельная часть впервые установлена на крейсерах проекта 58) и к моменту установки на вертолёт находился в достаточно высокой степени готовности. В том же году лётчик-испытатель Е.И.Ларюшин впервые поднял его в небо. Заводские испытания продолжались до конца года. В 1964 году начались государственные испытания на Киевском водохранилище. После доводки аппаратуры "Успех" прототип был передан в Североморск, где испытания продолжились на кораблях Северного флота (специально выделены эсминец и крейсер "Грозный"). Совместные испытания вертолётной и корабельной аппаратуры продолжались до октября 1965 года. Серийное производство организовано на заводе №99 в Улан-Удэ. Принят на вооружение авиации ВМФ 2 декабря 1971 года под обозначением Ка-25Ц.

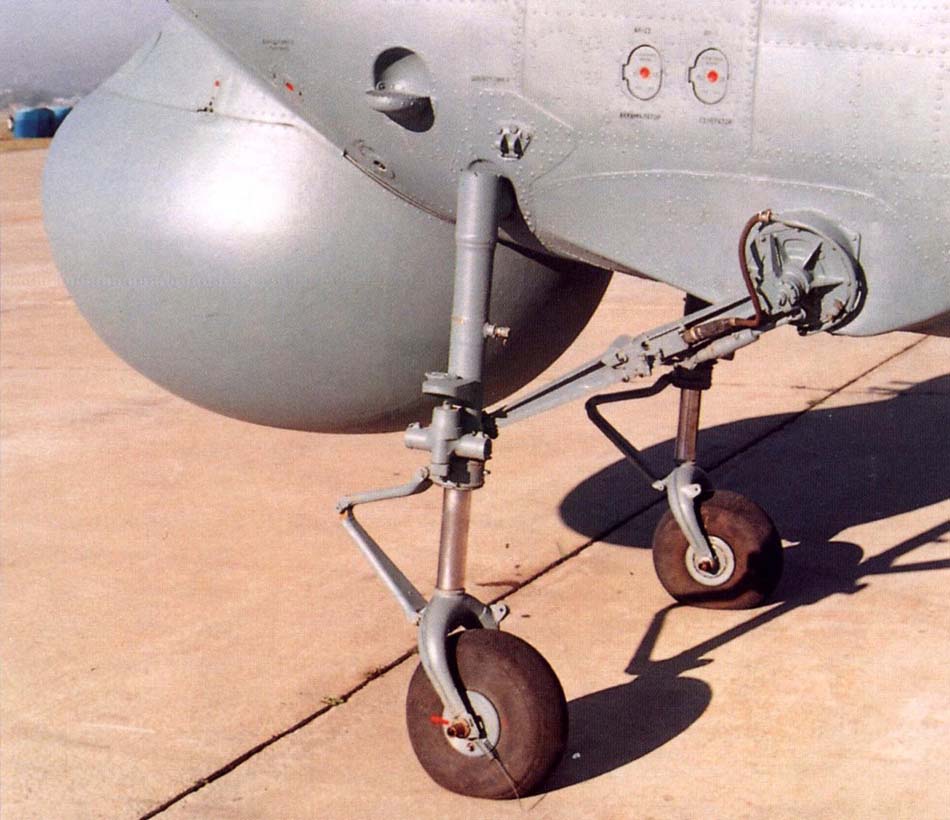

Ка-25Ц построен по соосной схеме. Несущие винты трёхлопастные, противоположного вращения, с электрогидравлической системой складывания на стоянке. Фюзеляж цельнометаллический (Д16Т), балочно-стрингерного типа. Для обеспечения продольной и путевой устойчивости установлено хвостовое оперение с верхним и нижним килями и 2 шайбами с рулями поворота. Шайбы установлены под углом 15° к продольной оси вертолёта. Шасси четырёхопорное, поджимающееся в полёте (чтобы не затенять РЛС задние сектора кругового обзора). Для аварийной посадки на воду на стойках шасси устанавливались надувные баллонеты (демонтированы в середине 70-х годов). Силовая установка состоит из 2 турбовальных двигатей ГТД-3Ф и четырёхступенчатого планетарного редуктора РВ-3Ф (с 1974 года - ГТД-3М и РВ-3М), расположенных в общей гондоле в верхней части фюзеляжа. Силовая установка снабжена автоматической системой, поддерживающей постоянство оборотов винтов, и указателем режимов двигателя. Запас топлива размещён в 8 мягких топливных баках (большего объёма, чем на Ка-25ПЛ). Предусмотрена возможность установки 2 дополнительных топливных баков по 200 л снаружи по бортам. В носовой части фюзеляжа расположена двухместная кабина экипажа. В главной кабине может размещаться 12 пассажиров на откидных сиденьях. На борту установлена вертолётная часть комплекса разведки и целеуказания "Успех". От базового Ка-25ПЛ вертолёт Ка-25Ц отличали обтекатель антенны РЛС увеличенного размера, обтекатель передающей антенны АСПД под фюзеляжем, дополнительный электрогенератор, автопилот АП-114Ц, отсутствие бомболюка.

Всего было изготовлено 50 вертолётов Ка-25Ц. Носителями вертолёта были крейсеры проекта 58, большие противолодочные корабли проектов 1134 и 1155. На БПК проекта 1155 в ангарах базировались 2 вертолёта: Ка-25Ц и Ка-25ПЛ. Базировались Ка-25Ц (по 3 шт.) и на авианесущих крейсерах проекта 1143, где использовались для целеуказания комплексу "Ураган-1143".

Ка-25Ц мог патрулировать на расстоянии до 200 км от корабля базирования. Бортовая РЛС обнаруживала цель на расстоянии до 250 км, а АСПД передавала данные на корабль. С корабля производился пуск крылатой ракеты. Сам вертолёт наводить ракету не мог, но благодаря ему оператор на корабле мог видеть цель и ракету и осуществлять коррекцию курса до захвата цели ГСН. Являясь стандартным элементом комплекса вооружения кораблей, вертолёты активно эксплуатировались. В отличие от Ка-25ПЛ они полностью соответствовали своему назначению и могли обеспечивать пуски ракет даже более поздних комплексов (3М44, 4К80 и др.) с дальностью полёта до 500 км. Ка-25Ц эксплуатировались в ВМФ России до середины 90-х годов.









 ЛТХ:
Модификация   Ка-25Ц
Диаметр главного винта, м   15.74
Диаметр хвостового винта, м
Длина,м   9.75
Высота ,м   5.37
Ширина, м   3.80
Масса, кг
  пустого   4100
  нормальная взлетная   6670
  максимальная взлетная   7150
  топлива   1705
Тип двигателя   2 ГТД ГТД-3Ф
Мощность, л.с.   2 х 900
Максимальная скорость, км/ч   205
Крейсерская скорость, км/ч   170
Практическая дальность, км   700
Практический потолок, м   3500
Статический потолок, м   1200
Экипаж, чел   2


 Доп. информация :

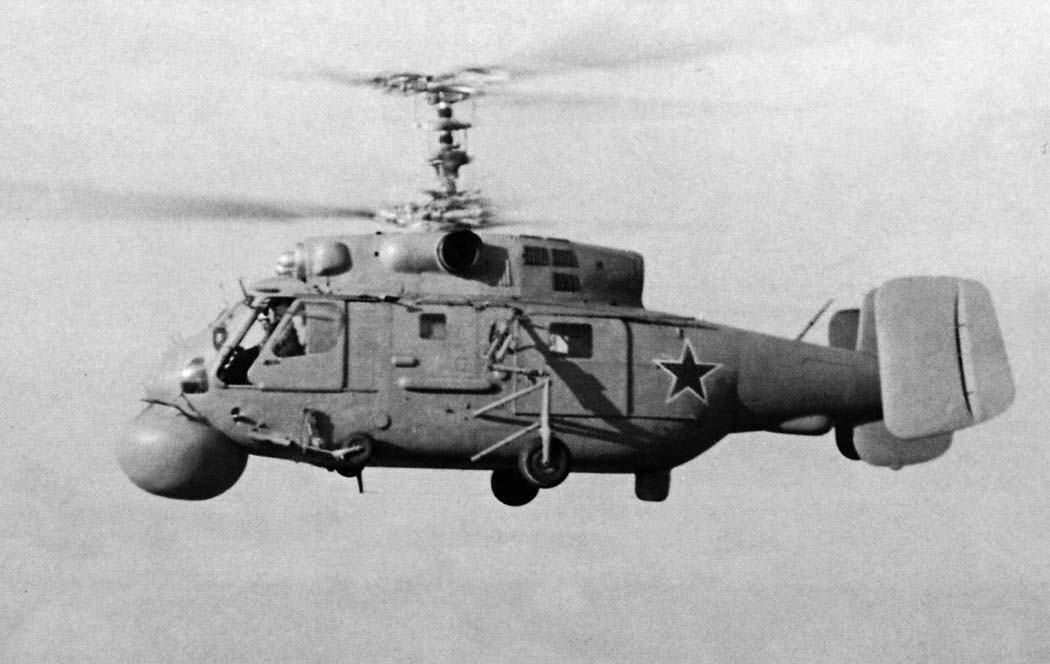

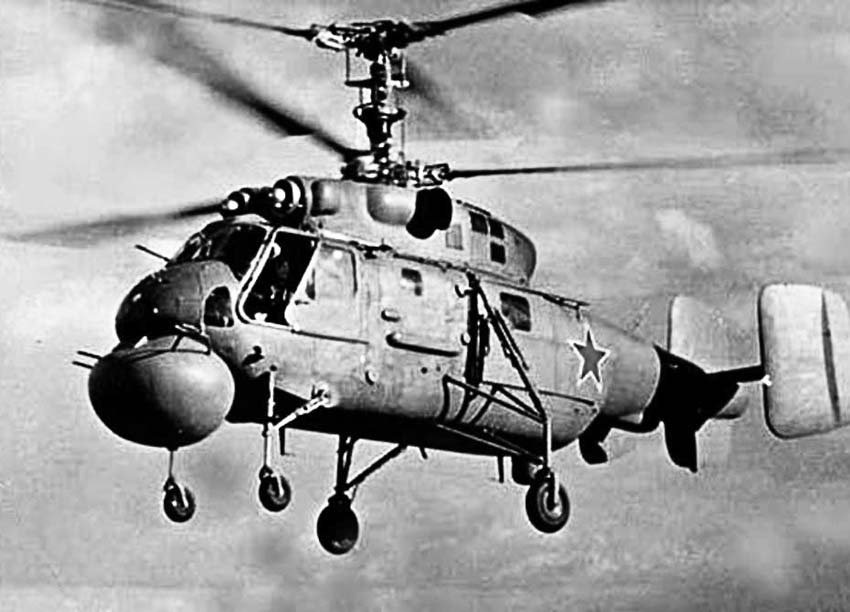

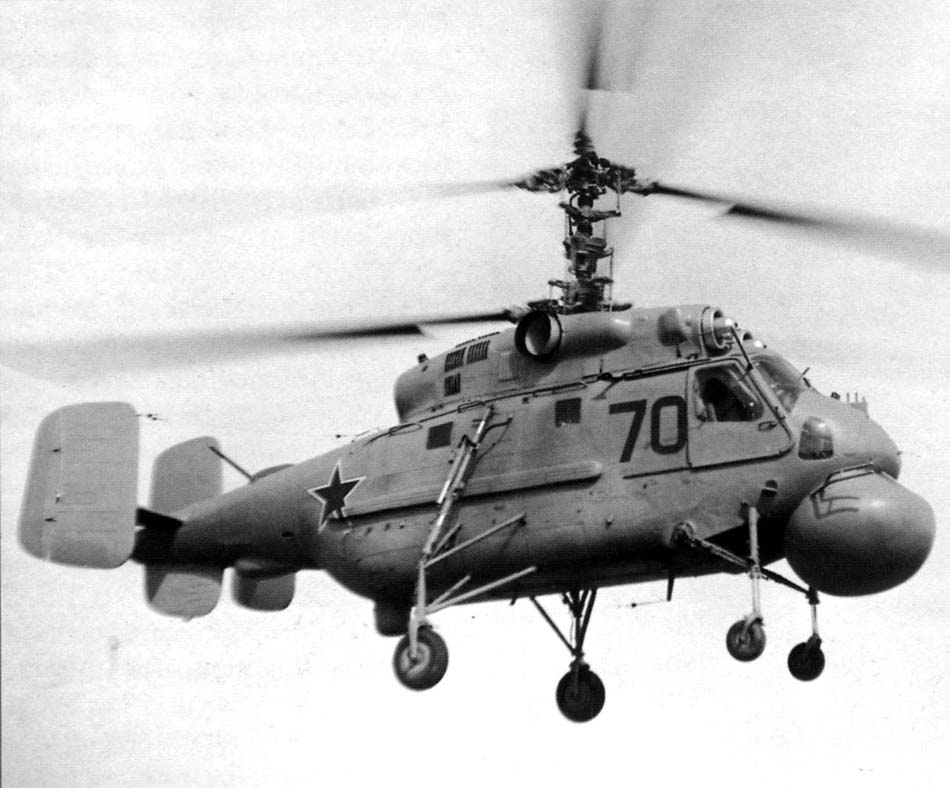

  Фотографии:

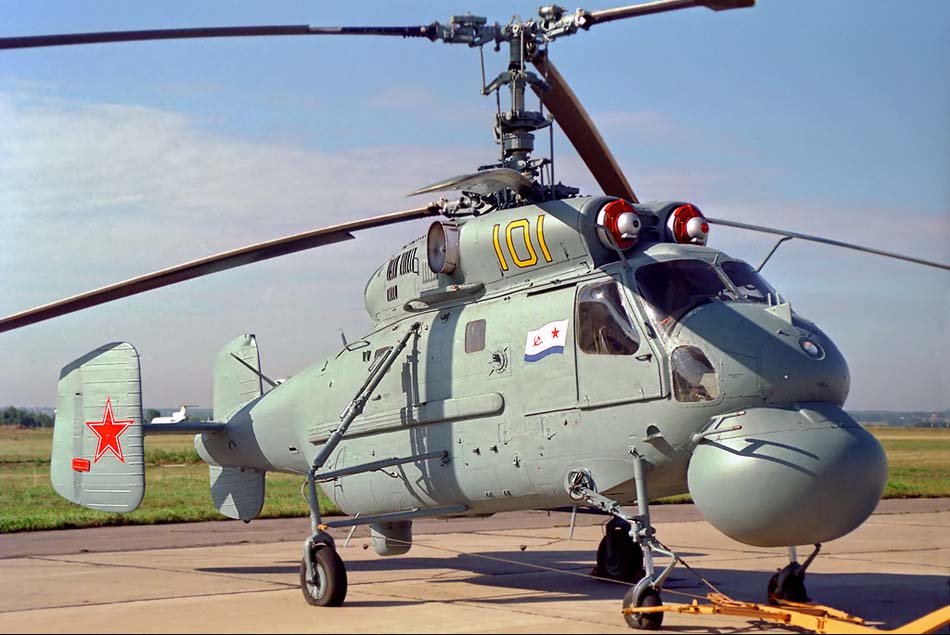

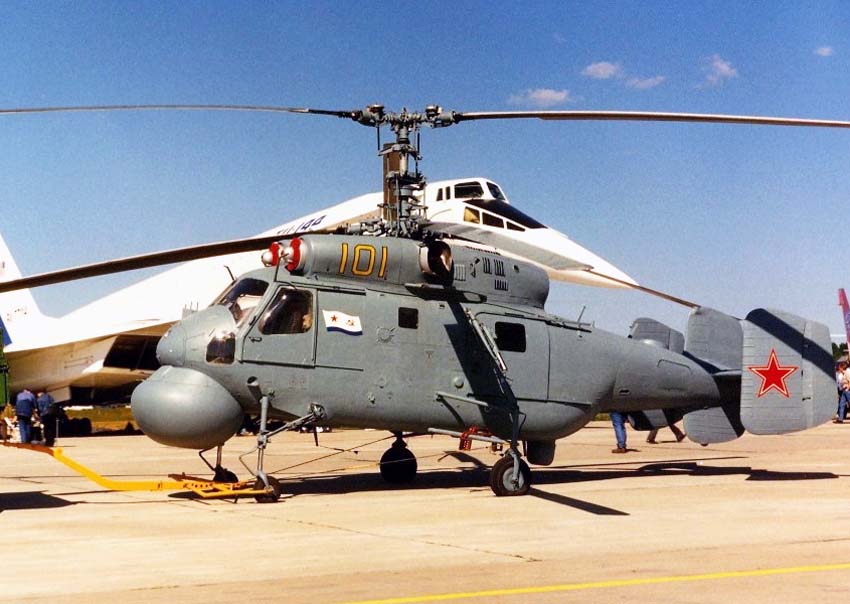

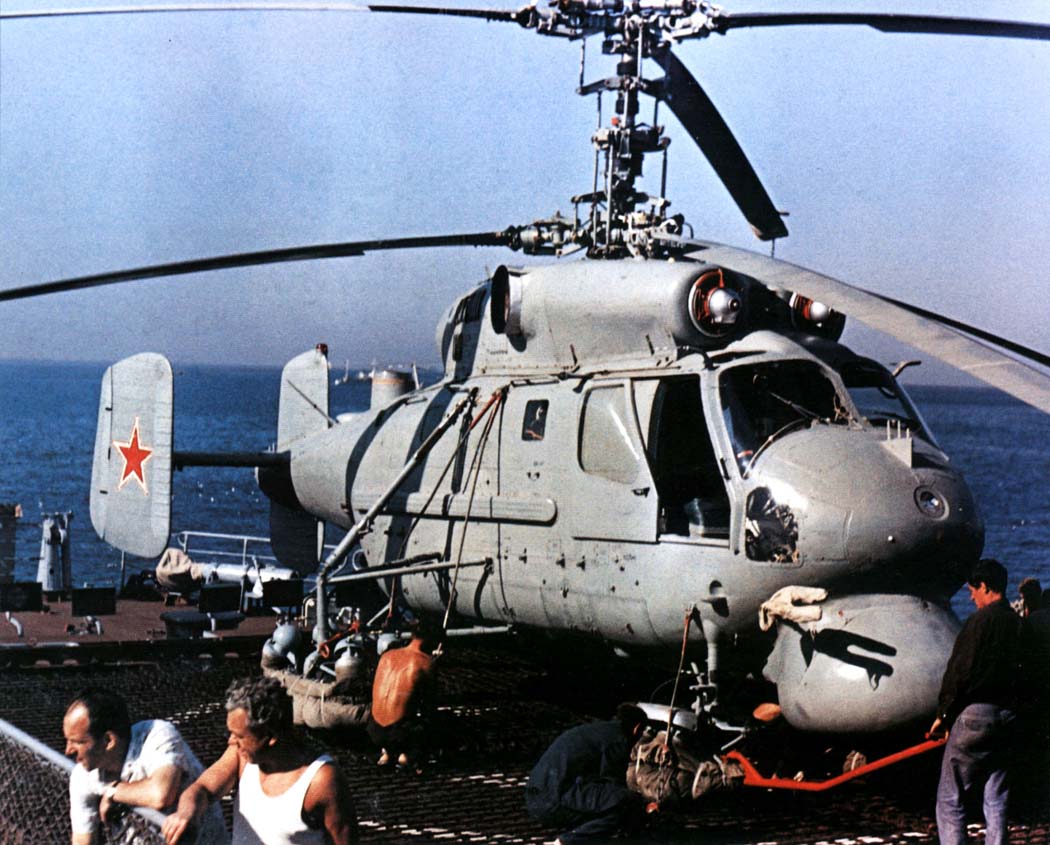

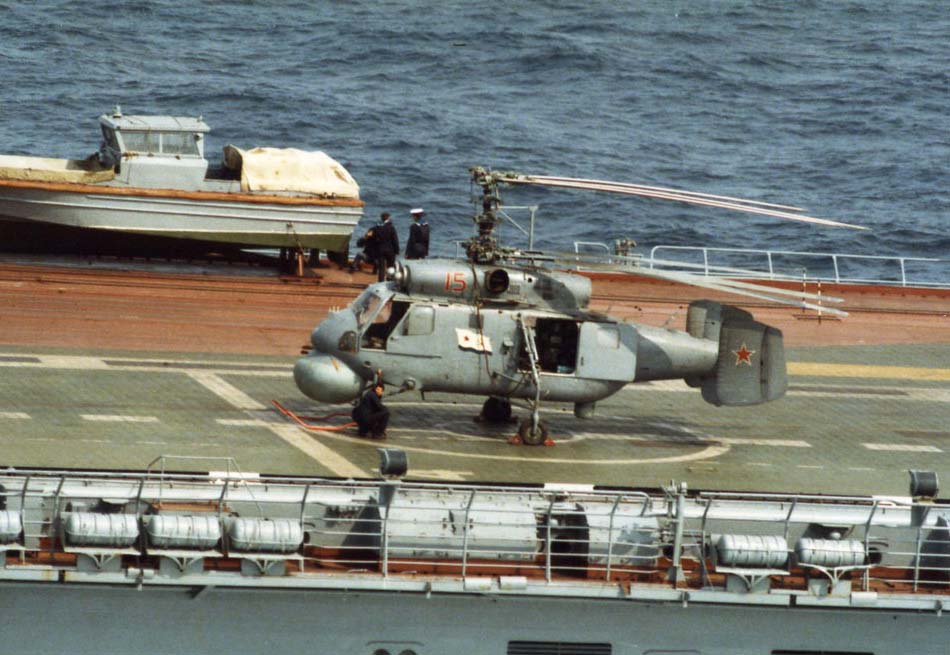

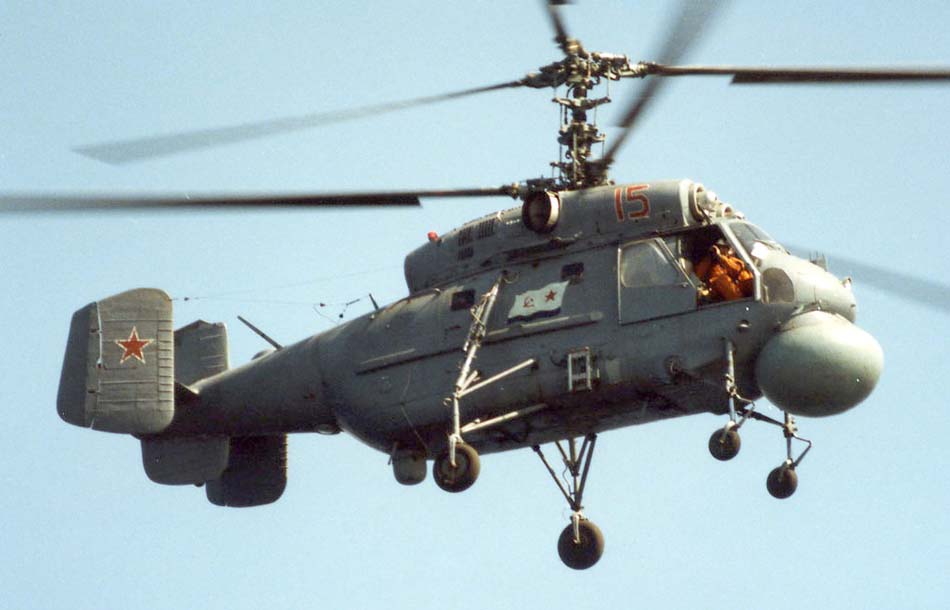

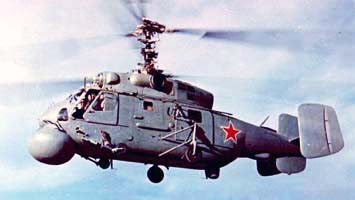

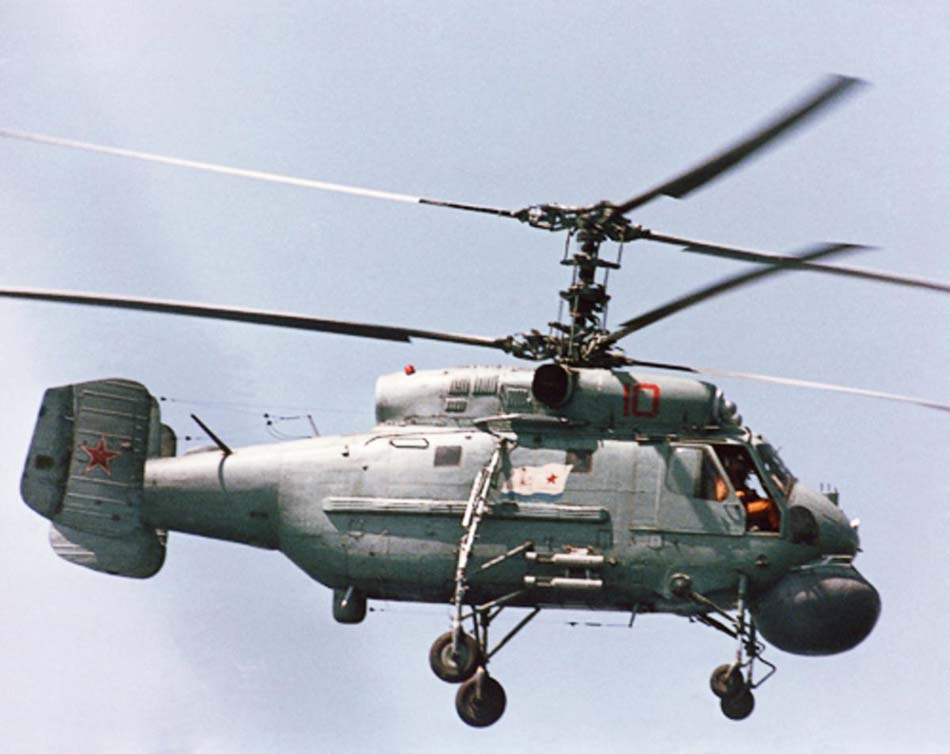

 Ка-25Ц
 Ка-25Ц
 Ка-25Ц
 Ка-25Ц
 Ка-25Ц
 Ка-25Ц
 Ка-25Ц
 Ка-25Ц
 Ка-25Ц   (c) Sven Zimmermann
 Ка-25Ц   (c) Михаил Лисовский

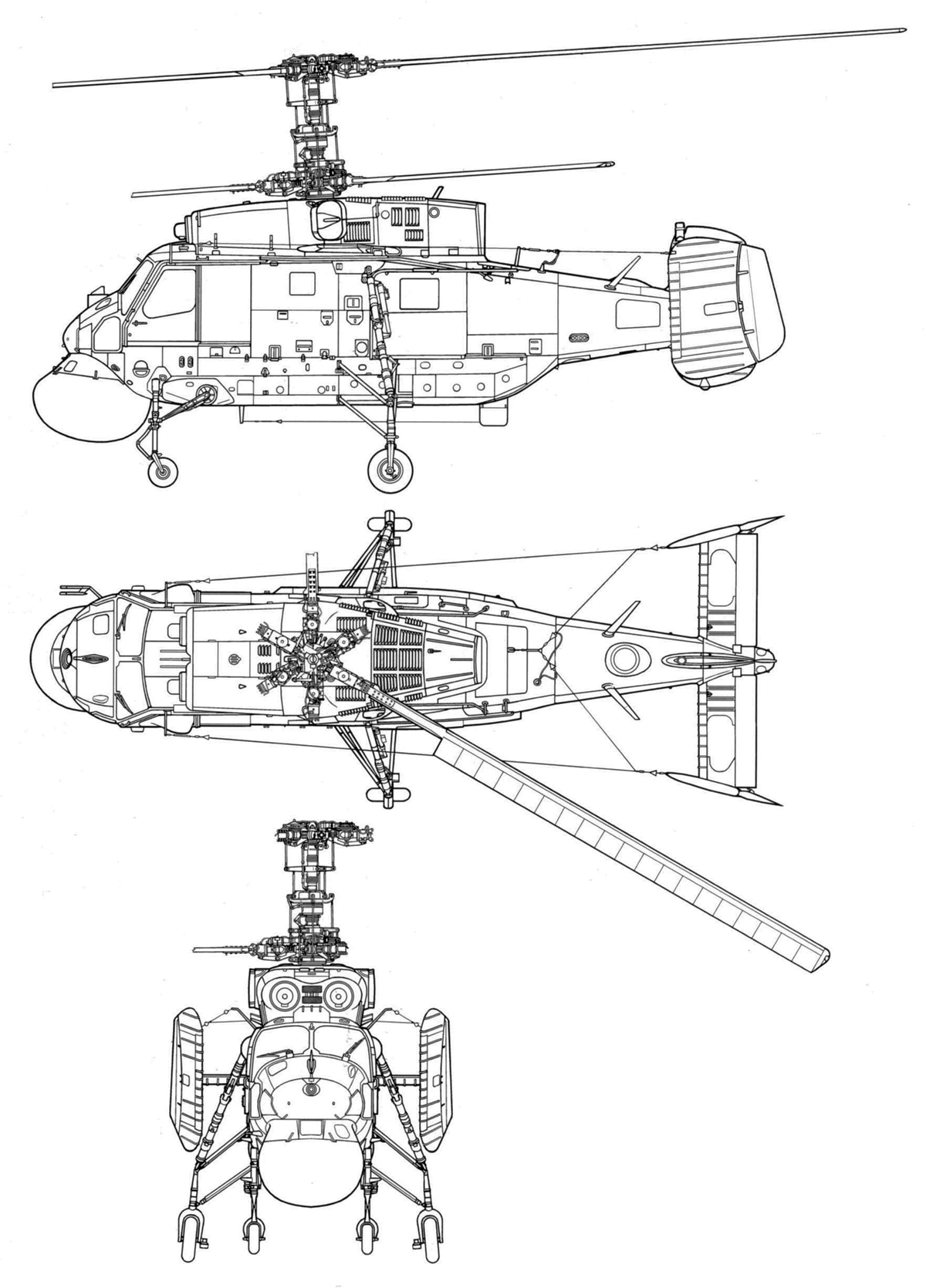

  Схемы:

 Ка-25Ц

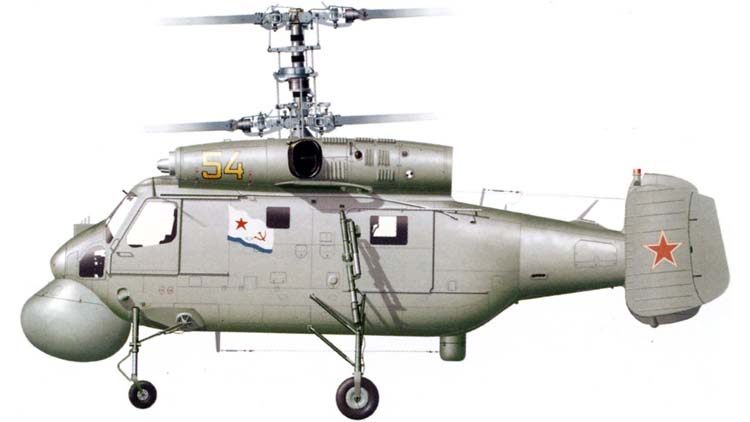

  Вариант окраски:

 Ка-25Ц   (c) Василий Золотов
 Ка-25Ц  ВМС Украины (c) В. Мильяченко







Список источников:

Авиация и Время. Валерий Роман. Ка-25 - "длинная рука" адмирала Горшкова
Крылья Родины. Григорий Кузнецов. Первый боевой отечественный вертолет
ОКБ Камова. Справочник вертолетов фирмы Камов
Самолеты Мира. Григорий Кузнецов. Ка-25 на флоте тридцать лет
Григорий Кузнецов. ОКБ Камова - 50 лет
Е.И.Ружицкий. Вертолеты
