главная морские

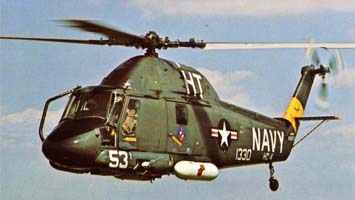

   UH-2A/B Seasprite

Разработчик: Kaman
Страна: США
Первый полет: 1959
Тип: Поисково-спасательный вертолет
  ЛТХ     Доп. информация



Символом морских вертолетов не только в США, но и во многих других странах стал знаменитый S-61 "Си Кинг" конструкции И. И. Сикорского. Заслуженная слава Игоря Ивановича отбросила густую тень на другого американского пионера геликоптеров - Чарлза Камана и одно из самых удачных его детищ - морской вертолет "Си Спрайт". У этого вертолета, по сравнению с S-61, всего было поменьше: известности, объемов производства и экспорта, да и сам он был поменьше - эдакий "Си Кинг" в миниатюре.

История "Си Спрайта" началась в 1956 г., когда командование ВМС США объявило конкурс на новый газотурбинный многоцелевой вертолет корабельного базирования. Основным назначением новой машины должны были стать поисково-спасательные операции. В техническом задании ВМС особо оговорили высокую крейсерскую скорость полета - "выше, чем у любого существующего вертолета" и возможность посадки на водную поверхность. В пятидесятые годы ВМС США и СССР начали активно осваивать арктический театр военных действий; как следствие - в ТЗ прописали "сохранение всех летных характеристик в условиях холодного климата". Поиск и спасение на море были главной, но не единственной задачей перспективного вертолета; новая машина должна была выступать и в качестве транспортной, и, желательно, противолодочной.

Фирма "Каман" одна из первых в США и в мире стала экспериментировать с установкой реактивных двигателей на вертолеты. Преимущества этой затеи в те далекие времена были отнюдь не очевидны. Однако, после первых опытов, Чарлз Каман увлекся экзотической схемой вертолета с перекрещивающимися винтами, которую сам же и предложил (это сейчас она экзотическая, а в конце 40-х годов не более странная, чем ставшая позднее классической одновинтовая). Построенный по такой схеме вертолет НН-43 "Хаски" получился очень удачным. Казалось бы, руководствуясь "здоровым консерватизмом", конструктор должен доводить хорошую машину. Каман так и сделал, но наряду с традиционным для него и непривычным для других проектом вертолета с перекрестными винтами, он предложил и проект геликоптера одновинтовой схемы. Военные выбрали последний, в основном из-за более высокой расчетной максимальной скорости.

Представленный командованию ВМС в январе 1958 г. полноразмерный макет новой машины Камана (фирменное обозначение К-20) не имел ничего общего с "Хаски". Это был первый одновинтовой вертолет фирмы с одним ГТД "Дженерал Электрик" Т58.

Корпус вертолета - полумонококовой конструкции с хорошими аэродинамическими формами выполнен целиком из алюминиевого сплава, и лишь под двигателем установлен жаропрочный титановый лист. Для обеспечения плавучести при аварийной посадке на воду нижняя часть фюзеляжа сделана полугерметичной, что позволяет вертолету держаться на поверхности в течение часа, а два надувных баллонета обеспечивают поперечную устойчивость на воде при крене до 30 град. Тем не менее, несмотря на относительную непотопляемость, вертолет амфибией не является. Основные опоры шасси убираются в фюзеляж.

В передней части фюзеляжа расположена двухместная кабина летчиков, остекление которой обеспечивает хороший обзор передней полусферы и частичный (до 30 град.) обзор задней. К кабине летчиков примыкает грузовая кабина, в которой могут разместиться 12 вооруженных солдат или двое раненых на носилках и четыре пассажира.

Сверху фюзеляжа расположен двухвальный ГТД фирмы "Дженерал Электрик" T58-GE-6 взлетной мощностью 1250 л. с. Створки капота откидываются вниз на шарнирах, образуя платформы для обслуживания ГТД и трансмиссии.

Под полом пассажирской кабины находятся два мягких топливных бака. Передний расходный бак емкостью 370 л, задний - 670 л. Благодаря тому, что топливо расходуется только из переднего бака, расположенного вблизи центра тяжести, по мере выработки топлива центровка вертолета изменяется в незначительных пределах. Для увеличения продолжительности полета возможна установка двух ПТБ емкостью по 220 л.

Если схема машина была внове только для ее создателей, то управление шагом лопастей с помощью сервозакрылков стало уже новостью в мировом масштабе. Обычно угол установки лопастей к потоку (шаг) меняется с помощью тяг, которые и поворачивают лопасть. Каман еще на "Хаски" применил аэродинамический метод изменения шага. Поворачивалась не вся лопасть, а только закрылок; сама же лопасть поворачивалась в результате перераспределения аэродинамических сил. В конструкции лопастей широко использовался стеклопластик. В дальнейшем фирма "Каман" заняла лидирующее в США положение по разработке лопастей из стекловолокна.

Поскольку геликоптеру предстояло базироваться на тесных палубах кораблей, для уменьшения стояночных габаритных размеров лопасти несущего винта могут автоматически складываться, складываются также и лопасти рулевого винта. Памятуя требование эксплуатации вертолета в холодных климатических условиях, лопасти несущего винта оборудованы электрической противообледенительной системой. Лопасти же рулевого винта находятся в зоне струи горячих выхлопных газов двигателя и при работающем ГТД обледенеть не могут при всем желании.

"Поисково-спасательный вертолет открытого моря" мог эффективно выполнять свои задачи только в случае оснащения его современным навигационным и радиосвязным оборудованием. Для вертолета довольно скромных размеров К-20 был богато оснащен электроникой: радионавигационная система ближнего радиуса действия TACAN, автоматические радиопеленгаторы нескольких диапазонов, система счисления текущих координат вертолета, допплеровская РЛС, многоканальная УКВ радиостанция для связи в пределах прямой видимости и KB радиостанция для связи на дальние расстояния в полете на малой высоте. Кроме того, в состав бортового оборудования входил автопилот, обеспечивающий продольное и поперечное управление, выдерживание заданного курса и высоты в полете и на режиме висения.

Для подъема людей с правой стороны, перед дверью пассажирской кабины установлена гидравлическая лебедка грузоподъемностью 240 кг. Размеры двери выбраны так, что в кабину свободно проходит спасательный плотик с человеком на нем.

Поисково-спасательный вертолет получил обозначение HU2K-1 и еще на стадии макетной комиссии выиграл в конкурентной борьбе с изделиями фирм "Боинг-Вертол", "Белл" и "Хиллер". ВМС подписали контракт на поставку четырех опытных экземпляров.

Впервые прототип HU2K-1 поднялся в воздух на заводском аэродроме фирмы "Каман" в Блумфелде, шт. Коннектикут, в июле 1959 г. Это был второй экземпляр вертолета, первый использовался для статических испытаний. Заводские испытания новый геликоптер прошел быстро и успешно: уже в январе 1960 г. его передали в ВМС, где он должен был получить окончательную оценку. Флотские испытания закончились в 1961 году. Новый вертолет удовлетворил требованиям ВМС в части поисково - спасательных и транспортных операций, в отношении же использования HU2K-1 против подводных лодок возникли сомнения. Небольшие размеры и взлетная масса (естественно, сравнивали с проходившим в это же время испытания HSS-2, он же "Си Кинг") не позволяли разместить на нем и противолодочное вооружение, и поисковое оборудование. Тем не менее, учитывая интерес ВМС Канады, решили продолжить работы по противолодочному варианту; как оказалось в дальнейшем, это было "очень правильное решение".

Вертолет HU2K-1 должен был заменить все поисково-спасательные вертолеты в ВМС; планировалось, что по два вертолета HU2K-1 будут базироваться на авианосцах, по одному - на крейсерах и эсминцах. В 1961 г. в центре морской авиации Патуксен-Ривер летало уже 28 новых "Каманов". Первое строевое подразделение - 2-я вспомогательная вертолетная эскадрилья в Лэйкхарсте - получила вертолеты уже под новым обозначением UH-2A Seasprite в декабре 1963 г. На серийные вертолеты были установлены усовершенствованные варианты ГТД Т58 большей мощности.

Весной 1963 г. UH-2A впервые принял участие в поисково-спасательной операции, доставив в госпиталь экипаж потерпевшего в море вблизи г. Атлантик-Сити катастрофу легкого самолета. В годы вьетнамской войны вертолеты широко использовались для спасения сбитых летчиков вблизи побережья Северного Вьетнама.

Серийно UH-2A выпускались с 1960-го по 1965 год, всего было построено 88 вертолетов. В 1963 г. начался выпуск модифицированного "Си Спрайта" UH-2B с модернизированной электроникой, позволяющей пилотировать вертолет по приборам вне видимости поверхности. Было построено 102 UH-2B, серийное производство также завершилось в 1965 г.




 ЛТХ:
Модификация   UH-2A
Диаметр главного винта, м   13.41
Диаметр хвостового винта, м   2.46
Длина,м   12.06
Высота ,м   4.72
Масса, кг
  пустого   2886
  максимальная взлетная   5440
Тип двигателя   1 ГТД General Electric T58-GE-6
Мощность, кВт   1 х 934
Максимальная скорость, км/ч   226
Крейсерская скорость, км/ч   186
Практическая дальность, км   480
Практический потолок, м   5000
Экипаж, чел   2-3
Полезная нагрузка:   12 вооруженных солдат или двое раненых на носилках и четыре пассажира.


 Доп. информация :


  Фотографии:

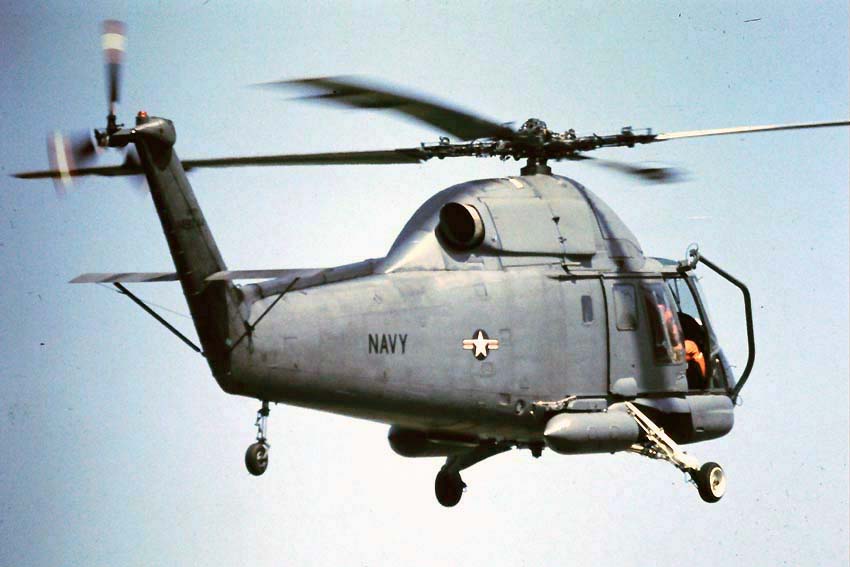

 Прототип HU2K-1

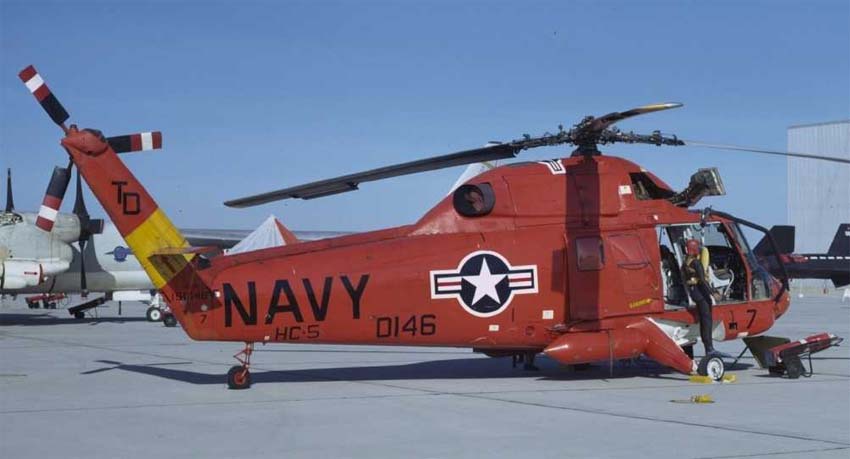

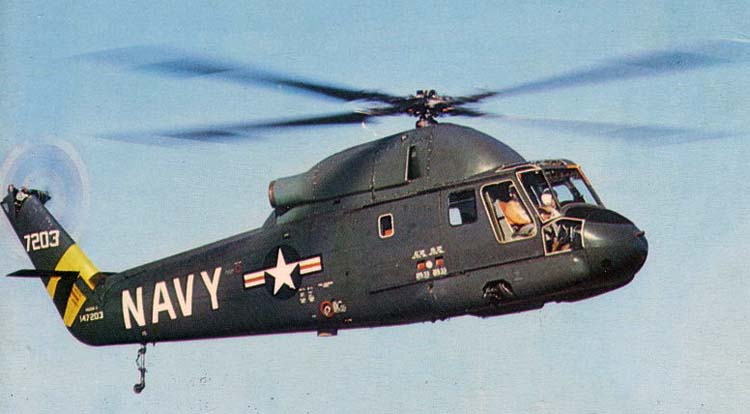

 UH-2A  (c) Jerry Search

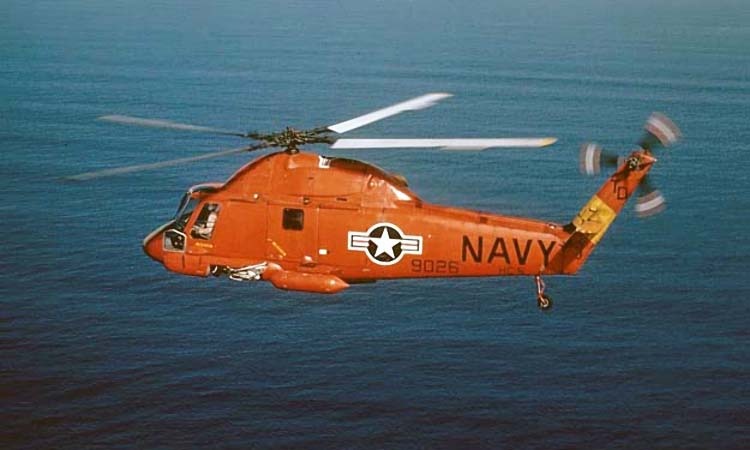

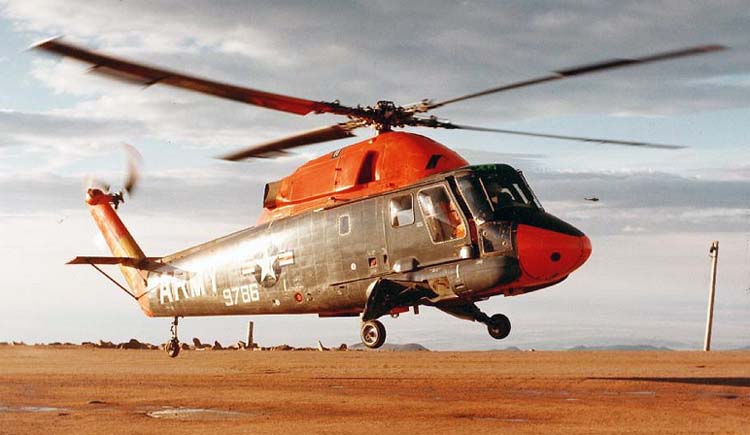

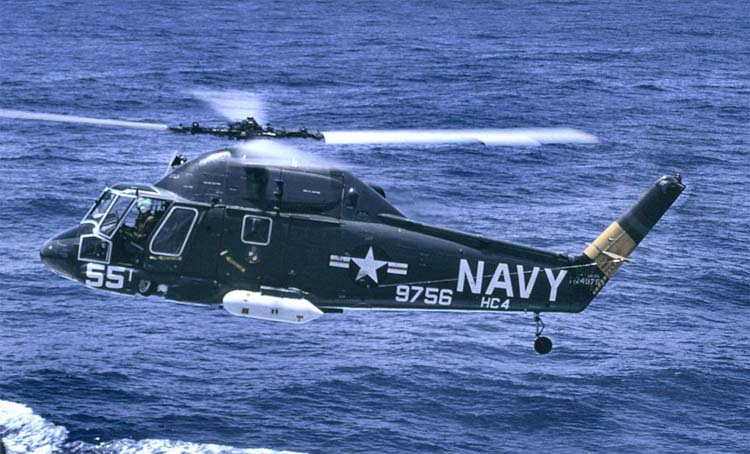

 UH-2A

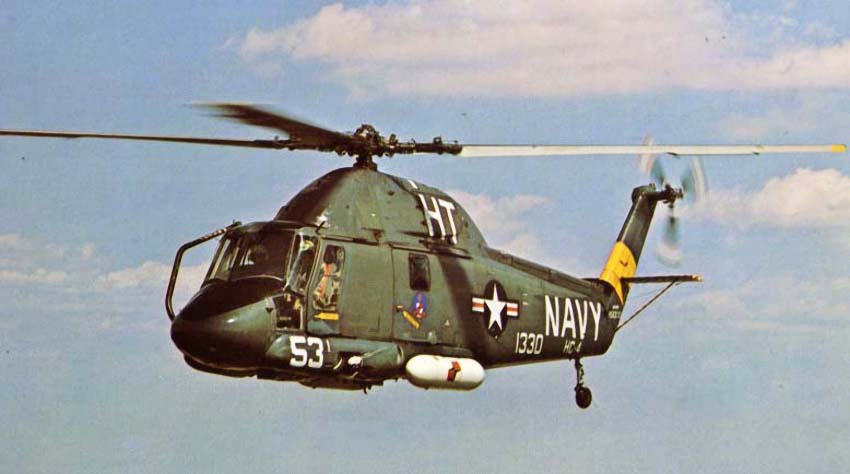

 UH-2A

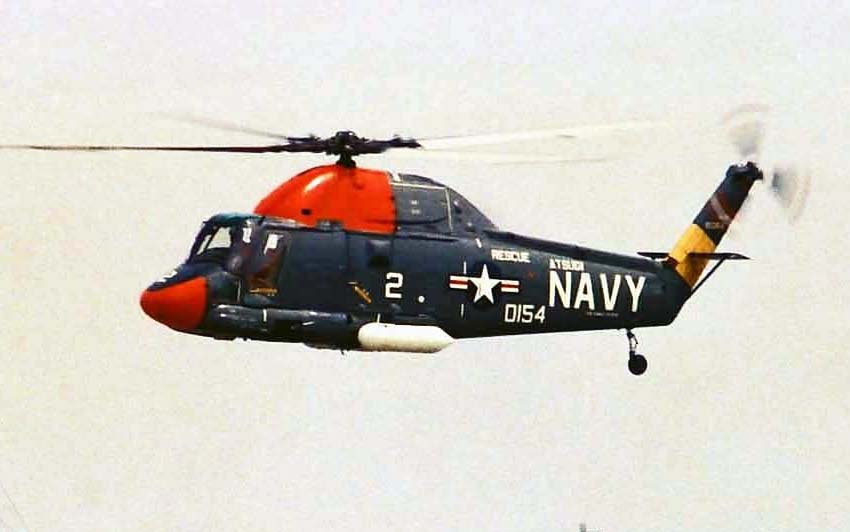

 UH-2A

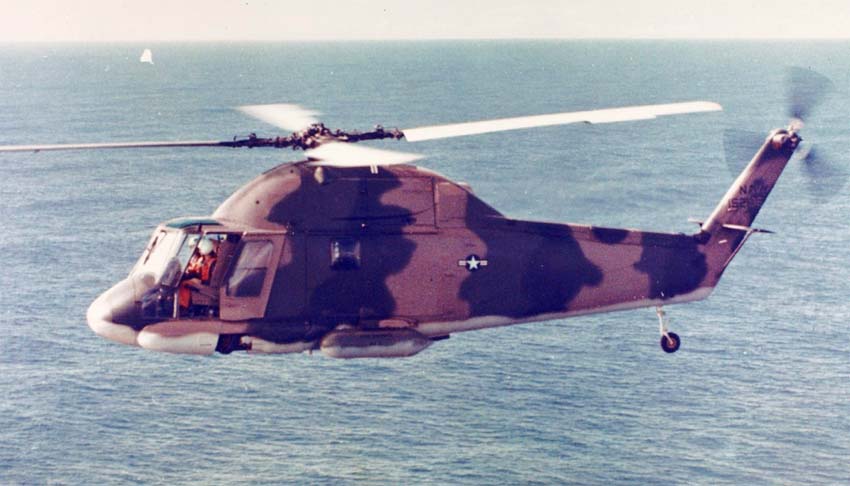

 UH-2A
 UH-2A
 UH-2A

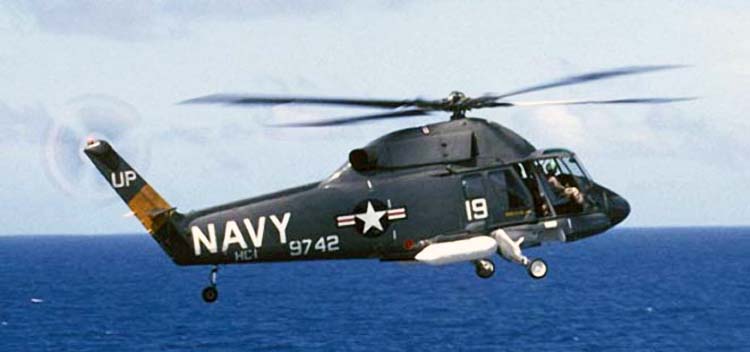

 UH-2B
 UH-2B
 UH-2B

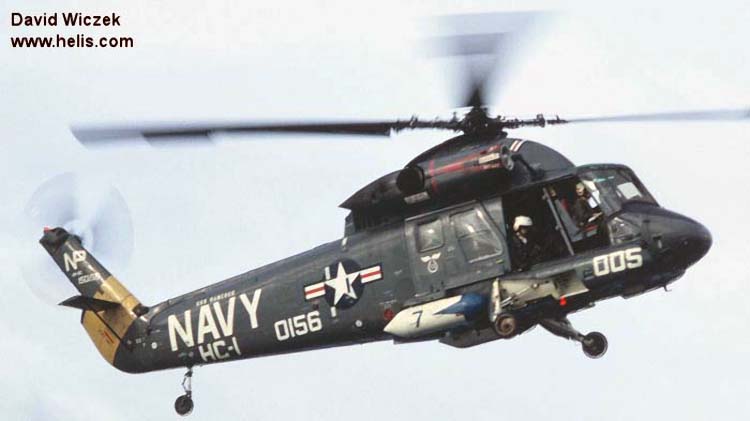

 UH-2B   (c) David Wiszek







Список источников:

Крылья Родины. Михаил Никольский. В тени "Си Кинга"
Максим Старостин. Все вертолеты Мира. Kaman SH-2 "Sea Sprite"
G.Apostolo. The Illustrated Encyclopedia of Helicopters
Е.И.Ружицкий. Вертолеты
