   А-50

Разработчик: ОКБ Бериева
Страна: СССР
Первый полет: 1978
Тип: Самолет ДРЛО
  ЛТХ     Доп. информация



К началу 70-х годов состоявший на вооружении войск ПВО самолет радиолокационного дозора и наведения (РЛДН) Ту-126 с радиолокационным комплексом «Лиана» уже не отвечал современным требованиям и существенно уступал новейшему американскому самолету ДРЛО Е-3А по своим характеристикам. К этому времени зенитно-ракетные комплексы буквально «прижали» самолеты ударной авиации к земле, где «Лиана» оказалась бессильной. Требовался новый комплекс, способный отслеживать воздушные цели на предельно малых высотах на фоне земли.

В 1969 г. было принято правительственное решение о начале разработки радиотехнического комплекса (РТК), который должен был обнаруживать и сопровождать скоростные малозаметные воздушные цели, летящие у земли. Его созданием занялся Московский научно-исследовательский институт приборостроения (головной институт НПО «Вега-М»). Кроме того, одним из требований заказчика было использование в качестве носителя нового комплекса одного из серийных тяжелых самолетов. По этой причине был отклонен проект ОКБ Туполева - Ту-156, по общей компоновке близкий к американскому Е-ЗА. Новый самолет РЛДН решено было делать на основе Ил-76.

Хотя по летным характеристикам такая машина и проигрывала варианту с носителем на базе пассажирского самолета, использование отработанного и надежного серийного Ил-76 существенно снижало стоимость программы по созданию авиационного комплекса РЛДН и, кроме того, упрощало вопросы материально-технического обеспечения при последующей эксплуатации серийных машин в строевых частях. Постановлением ЦК КПСС и СМ СССР от 1973 г. создание самолета РЛДН А-50 было предписано ОКБ под руководством А.К.Константинова.

При создании самолета РЛДН был выполнен большой объем работ по отладке и доводке радиотехнического комплекса. Одновременно, на опытном производстве ОКБ в Таганроге в напряженном и не всегда ритмичном режиме шло переоборудование серийного Ил-76 в первый опытный А-50, завершившееся в 1978 г. передачей самолета на испытания.

Первый полет А-50 совершил 19 декабря 1978 г., еще без РТК на борту (командир - летчик-испытатель В.П.Демьяновский). Позже самолет дооборудовали штатным РТК и с 16 августа 1979 г. начались совместные государственные испытания. Поскольку на летающей лаборатории испытали только малую часть радиоэлектронной аппаратуры, А-50 в первый период испытаний фактически стал стендом для наземной отработки радиотехнического комплекса, надежность которого на первых порах оставляла желать лучшего.

Основное оружие нашего А-50 - мощный радиотехнический комплекс "Шмель", состоящий из:

  • трехкоординатная радиолокационная станция с пассивным каналом пеленгации ,

  • аппаратура съема и отображения полученной информации,

  • система активного запроса - ответа и передачи команд или информации целеуказания перехватчикам,

  • цифровой вычислительный комплекс для решения задач управления, наведения истребителей на воздушные цели,

  • система госопознавания,

  • аппаратура командной линии радиоуправления,

  • аппаратура ЗАС,

  • система связи,

  • телекодовая аппаратура,

  • аппаратура документирования.

Общая масса радиотехнического комплекса - 20т. Радиолокационная станция, работающая в сантиметровом диапазоне, способна обнаружить цель класса "истребитель", летящую на малой высоте на фоне земли на дальности 200-400 км, на большой высоте - 300-600 км. Морские цели обнаруживаются на удалении до 400 км. Количество одновременно сопровождаемых целей - 50-60 (на усовершенствованном варианте - до 150 целей), число одновременно наводимых истребителей - 10-12. Для выявления старта тактических и оперативна тактических баллистических ракет, а также ракет морского базирования на модернизированный самолет может устанавливаться инфракрасная система обнаружения факела двигателя ракеты, способная на высоте 10 000 м o6нгаружить факел стартующей ракеты на дальности до 1000 км. Автоматизированные рабочие места операторов снабжены крупноформатными цветными индикаторам на ЭЛТ.

Цифровой вычислительный комплекс построен с использованием БЦВМА- 50 (НИИ "Аргон") с архитектурой ЕС ЭВМ.  БЦВМ выдаст обработанную информацию на экран индикаторов в буквенно-цифровом и плановом видах. Сюда же выводятся данные о взаимодействующих с АКРДН истребителях - номера, курс, высота, скорость, остаток топлива.

Взаимодействие с перехватчиками осуществляется по фиксированным автоматизированным каналам наведения. Дальность оперативной радиосвязи по каналу KB диапазона 2000 км, а по каналу УКВ диапазона и по широкополосной радиолинии-400 км. Имеется спутниковая радиолиния, обеспечивающая глобальную связь. Самолет оснащен пилотажно-навигационным комплексом, предназначенным для решения задач самолето-сопровождения в любых метеорологических условиях, па любых географических широтах, в любое время суток, а также для выдачи пилотажно-навигационной информации в специальные комплексы.

Имеется комплекс самообороны, обеспечивающий защиту от истребителей противника в передней и задней полусфере, включающий средства активного и пассивного радиоэлектронного противодействия (и радиолокационные отражатели и навесные батареи с ложными тепловыми целями - такой самолет впервые был показан 11-16 августа 1992 года на Мосаэрошоу-92 ).

Самолет оборудован системой дозаправки топливом в полете методом шланг - конус. Имеются устройства выброса ложных тепловых целей

БРЭО самолета обеспечивает выполнение боевых задач при организованных помехах и противодействии противника.. По мнению главного конструктора комплекса "Шмель" В. П. Иванова, уступая американскому E-3 "Сентри" в дальности обнаружения целей и по числу автоматизированных каналов наведения, А-50 превосходит его по уровню выделения целей на фоне мешающих отражений от земной поверхности. Установленная на А-50 аппаратура тяжелее американского оборудования аналогичного назначения примерно в полтора раза.

В комплекс входят также несколько систем, обеспечивающих связь А-50 с другими объектами ПВО. Все выполнено на современном уровне, включая использование спутников для координатной системы и связи. Обслуживают "Шмель" всего 10 операторов. (Для сравнения на "Сентри" их более 20). Как у всякого АВАКСа, на А-50 установлен обтекатель вращающейся антенны радара кругового обзора. На снимке виден его впечатляющий размер (диаметр 10,5 м, высота - 2 м). Конструкторам надо было решить задачу аэродинамического и радиотехнического совмещения радара и Т-образного хвостового оперения "Ила". И они расположили обтекатель сзади крыла (недалеко от задней кромки) и центра тяжести всей машины на двух пилонах, так что его плоскость (большой площади) находится ниже стабилизатора, но заметно выше фюзеляжа.

Такое расположение достаточно удачное: А-50 уже давно летает, и особых замечаний по его пилотированию нет, хотя огромный "гриб" вряд ли улучшает аэродинамику самолета. Очевидно, что создаваемый обтекателем нисходящий поток уменьшает подъемную силу стабилизатора, снижает его эффективность, но, с другой стороны, плоскость обтекателя также создает дополнительный стабилизирующий эффект. В любом случае было бы желательно для улучшения эффективности управления самолетом по тангажу увеличить площадь стабилизатора, но на такие изменения планера ОКБ и завод не пошли. Ведь радар установлен вблизи центра тяжести, центровка самолета в полете меняется незначительно (как у обычного Ил-76 в зависимости от выработки топлива). Первые же испытания А-50 показали, что необходимо улучшить устойчивость по тангажу. Для этого, а также для уменьшения влияния отраженных радиоизлучений и улучшения селектирования целей на фоне земли, сзади на обтекателях шасси поставили большой площади треугольные горизонтальные аэродинамические гребни. Под левый гребень выведена выхлопная труба ВСУ. Грузовая рампа для этого самолета функционально не нужна, поэтому створки люка зашиты металлическими листами.

Установка обтекателя радара создала дополнительный вихревой поток, попадающий на переднюю кромку киля, снижающий его эффективность и существенно влияющий на устойчивость по курсу. Конструкторы, учитывая это обстоятельство, тщательно запрофилировали пилоны обтекателя, и в результате они создают значительный стабилизирующий эффект (по курсу). По бокам носовой и хвостовой части фюзеляжа установлены каплеобразные обтекатели мощной аппаратуры РЭБ. Перед центропланом расположен обтекатель антенн спутниковой связи. В переднюю кромку крыла и у корней врезаны квадратные радиопрозрачные панели, а справа - еще и небольшой воздухозаборник. Чтобы "гриб" не заслонял верхний проблесковый огонь, последний перенесли с центроплана на вершину киля. Обтекатели механизмов уборки основного шасси, которые у Ил-76 плавно сходят "на нет" спереди и сзади, на А-50 имеют постоянное сечение почти по всей длине.

Спереди в обтекателях с двумя круглыми воздухозаборниками охлаждения также расположили аппаратуру. Поэтому ВСУ пришлось перенести из передней части левого обтекателя в заднюю, под гребень, а чтобы она устойчиво работала на всех режимах, плоский воздухозаборник со створкой заменили выступающей наверх "ноздрей". Как и его предшественник, А-50 может дозаправляться в воздухе - перед остеклением пилотской кабины установлена заправочная штанга, от которой по правому борту идет наружный топливопровод к центроплану. При ночной заправке штанга подсвечивается двумя убирающимися фарами. Без дозаправки самолет может находиться на боевом курсе до четырех часов. В испытаниях А-50 участвовал добрый десяток прототипов, различавшихся в деталях. Так, машины с бортовыми номерами 10 и 15 имели стандартную для Ил-76 форму задних частей обтекателей шасси. Обтекатели антенн аппаратуры РЭБ и спутниковой связи были окрашены в белый цвет (в серии их сделали темно-серыми). У еще одного прототипа без номера не было обтекателей аппаратуры РЭБ по бокам и "зубов" на радиопрозрачной панели под носом, а верхний проблесковый огонь находился над центропланом, зато задние части обтекателей шасси были утолщены (что было принято в серии).

Итак, авиационный комплекс А-50 может:

  • обнаруживать и сопровождать воздушные цели;

  • опознавать их государственную принадлежность;

  • управлять воздушным движением и наведением на цель;

  • передавать данные радиолокационной обстановки в зоне обзора другим участникам ПВО;

  • принимать команды с пункта управления;

  • выполнять функции командного пункта управления;

  • определять источники излучения и пеленги на них.

Всего в Таганроге с декабря 1978 г. по октябрь 1983 г. в А-50 было переоборудовано три Ил-76, на которых и проводились совместные государственные испытания. На первом А-50 определялись летно-технические характеристики и опробовались системы обеспечения РТК, на втором сам РТК и пилотажно-навигационный комплекс «Пунктир», на третьем - комплекс РЭП и спецоборудование. Скорейшему проведению испытаний и принятию на вооружение нового комплекса придавалось очень большое значение. Государственную комиссию возглавил лично Главнокомандующий ВВС, главный маршал авиации П.С.Кутахов, кроме того, ход испытаний А-50 был под постоянным контролем министров авиационной промышленности И.С.Силаева и радиотехнической промышленности П.С.Плешакова. Основной этап испытаний, с 1980 г. по 1985 г., проходил в Государственном научно-исследовательском Краснознаменном институте ВВС (г.Ахтубинск).

В декабре 1984 г. по результатам испытаний было принято решение о строительстве серийных А-50 на ташкентском авиационном заводе. В 1985 г. началась опытная эксплуатация самолетов в строевых частях, продолжавшаяся до 1988 г.

На Западе новому советскому самолету РЛДН присвоили кодовую кличку «Mainstay» - устой, оплот. Впервые «вероятные противники» увидели его вблизи 4 декабря 1987 г., когда норвежский противолодочный Р-3В «Orion» из 333-й эскадрильи обнаружил А-50 над нейтральными водами Баренцева моря.

Официально на вооружение комплекс был принят в 1989 г. За его создание Постановлением Правительства РФ от 16 января 1996 г. группе ведущих специалистов авиационной и радиотехнической промышленности, а также ВВС присуждена Государственная премия РФ в области науки и техники. Среди лауреатов создатели А-50: А.К.Константинов, Г.С.Панатов и С.А.Атаянц.

До 1990 г. самолеты А-50 несли рутинную службу, время от времени участвуя в крупных учениях, как Вооруженных сил СССР, так и совместных с армиями стран-участниц организации варшавского договора. Зимой 1991 г., во время боевых действий в Персидском заливе, пара А-50 патрулировала над водами Черного моря, осуществляла слежение за боевыми самолетами антииракской коалиции, наносившими удары по Ираку с территории Турции. Тогда же полку пришлось покинуть обжитую базу, в одночасье очутившуюся в «суверенной» Литве и перелететь на северный российский аэродром Печоры. Сейчас все российские А-50 входят в состав авиационной базы боевого применения самолетов РЛДН, базирующейся на аэродроме Иваново.

На свою первую «настоящую» войну А-50 попал только в конце 1994 г., правда, когда он создавался, никому и в страшном сне не могло присниться, что произойдет это на своей земле, в Чечне. Три самолета А-50 были переброшены на оперативный аэродром Приволжский. После того, как 21 декабря 1994 г. российская ПВО после почти трехлетнего перерыва восстановила полный контроль над воздушным пространством Чечни, самолеты А-50, постоянно находившиеся в воздухе, создали над зоной боевых действий сплошное радиолокационное поле. Совместное патрулирование А-50 и перехватчиков Су-27 и МиГ-31 не позволило чеченским сепаратистам организовать «воздушный мост» с зарубежьем. Аналогичные задачи самолеты А-50 выполняли и во время антитеррористической операции зимой 1999-2000 гг.

В 1988 г. один А-50 был переоборудован в А-50Э для возможной продажи на экспорт. В этом варианте он был продемонстрирован в 1988 г., в Кубинке, председателю объединенного комитета начальников штабов Индии адмиралу Надкарни.

Один из серийных самолетов в 1997-1999 гг. был переоборудован на ТАНТК им. Г.М.Бериева в вариант АИ для установки израильского радиоэлектронного комплекса.

В апреле 2000 г. один А-50 был взят ВВС Индии в краткосрочную аренду у ВВС России. Всего было выполнено десять полетов, каждый продолжительностью до 6 часов. Пилотировал машину российский экипаж из состава авиационной базы боевого применения самолетов РЛДН, которому и принадлежала машина, но в полетах принимали участие и индийские специалисты. Базировался А-50 на аэродроме Чандиханг (штат Пенджаб).

В настоящее время актуальность дальнейшего развития авиационных комплексов РЛДН еще более возросла, а А-50 является единственным самолетом этого класса в составе ВВС России. Самолеты РЛДН являются непременными участниками всех проводящихся летно-тактических учений ВВС России. Создается вариант А-50Э для поставок на экспорт.

Первые поступившие на вооружение А-50 получили весьма аскетичную окраску - верхняя часть фюзеляжа белая, нижняя часть (до уровня обтекателя топливопровода системы дозаправки), несущие поверхности и мотогондолы с пилонами - серые. Опознавательные знаки - звезды на шести позициях, наносились на верхние, и нижние поверхности крыла, а также киль. Красные двухзначные бортовые номера с тонкой черной окантовкой располагались в хвостовой части фюзеляжа за люками аварийных выходов.

Диски колес традиционно окрашивались зеленой термостойкой краской. Створки реверса двигателей имели цвет неокрашенного металла. В задней части пилонов двигателей и на прилегающей к двигателям нижней поверхности крыла нанесены черные «антинагарные» поля. Противобликовое покрытие в носовой части тоже черное, матовое. Штанга дозаправки в воздухе - верхняя часть черная матовая, аналогично противобликовому покрытию, нижняя - белая. Обогреваемые части воздухозаборников двигателей, пилонов радиопрозрачного обтекателя, предкрылки, носки киля и стабилизатора - анодированный металл, покрытый лаком. Линии, маркирующие зоны вырубки обшивки при аварии - желтые. Люки аварийных выходов с синей окантовкой. Все радиопрозрачные обтекатели, кроме вращающегося обтекателя антенны РЛС - белые. Вращающийся обтекатель РЛС - серый.

Иллюминаторы основного и аварийных выходов, боковые и верхние окна пилотской кабины (кроме передних окон и сдвижных форточек) снабжены стеклом с металлизацией для защиты от СВЧ - излучения РЛС и поэтому имеют характерный золотистый оттенок.

На А-50 поздних серий выпуска все радиопрозрачные обтекатели получили серую окраску. Граница между серой и белой окраской стала проходить ниже, под каплеобразными радиопрозрачными обтекателями комплекса РЭП, захватывая верхнюю часть входной двери. Бортовые номера наносились на той же позиции, но выше.

Машины, входящие в состав авиационной базы боевого применения самолетов РЛДН ВВС России, наконец, получили «бортовую живопись» - круглые «шевроны» с эмблемой базы за кабиной экипажа (только с правого борта). Бортовые номера стали дублироваться более мелко белым цветом на передних створках основных стоек шасси.

Все самолеты несут следы длительной эксплуатации и хранения на открытом воздухе. Серая окраска тускнеет и высветляется, появляются потертости на противобликовом покрытии. На вращающемся обтекателе РЛС «родная» серая окраска сохраняется только в его нижней части. Сверху, радиопрозрачные секции «гриба» получают своеобразный «камуфляж» из пятен серой краски и проступающей из-под нее зеленой грунтовки. На кессоне обтекателя из-под краски проглядывает дюраль.








 Модификации :
 А-50  первая серийная модификация.
 А-50М

 модернизированный вариант самолета А-50М, оснащенный усовершенствованным радиолокационным комплексом "Шмель-М".

 А-50Э

 экспортный. Отличается составом оборудования. В 1998 году переоборудован 1 самолёт

 А-50ЭИ

 экспортный для Индии. Разрабатывается совместно с Израилем. Отличается невращающимся обтекателем антенны. В 1999 году переоборудован 1 самолёт.

 Adnan 1 (Baghdad)

 самолет ДРЛО на базе Ил-76МД для ВВС Ирака с РЛС Thompson-CSF Tiger G.

 Adnan 2  вариант Adnan 1 для контроля и наведения истребителей.



 ЛТХ:
Модификация   A-50
Размах крыла, м   50.50
Длина самолета,м   46.59
Высота самолета,м   14.80
Максимальный диаметр фюзеляжа, м   4.80
Площадь крыла,м2   300.0
  пустого самолета
  нормальная взлетная   190000
Тип двигателя   4 ТРД ПС-90А
Тяга, кгс   4 х 16000
Макс. крейсерская скорость, км/ч   800
Практическая дальность, км   7500
Практический потолок, м   12000
Экипаж, чел   5 + 10 РТК


 Доп. информация :

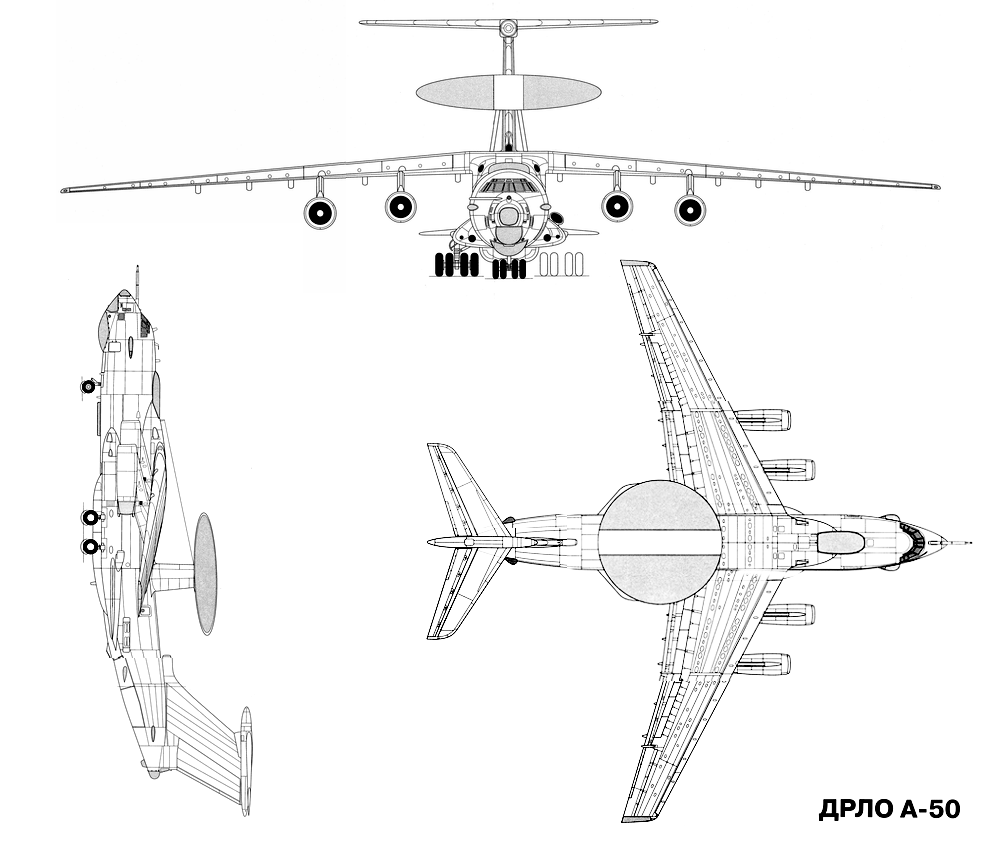

 Чертеж "Бериев А-50"
 Фотографии:

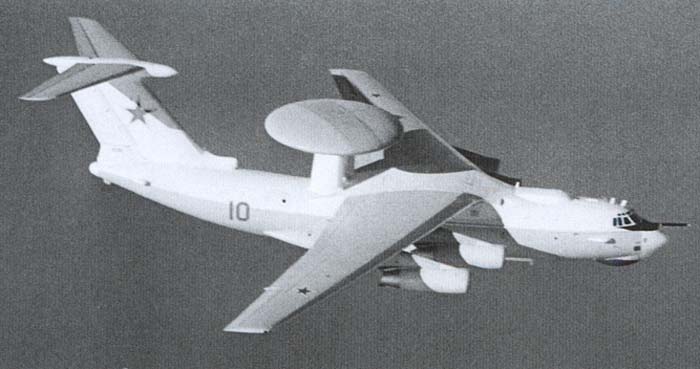

 Один из первых прототипов А-50

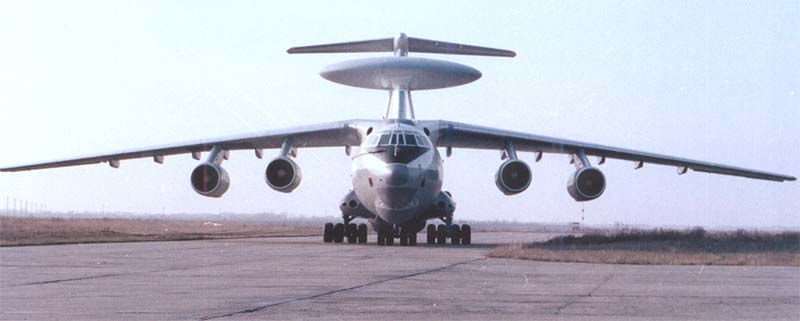

 На летных испытаниях, г. Таганрог

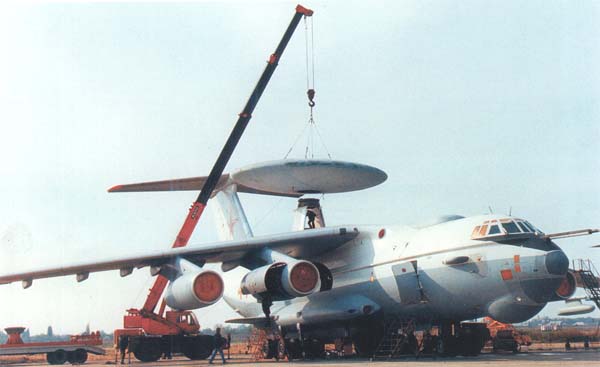

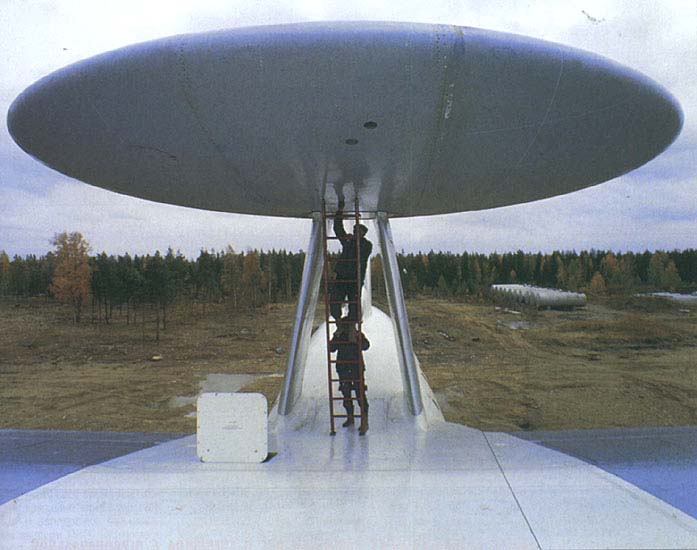

 Монтаж обтекателя антенны

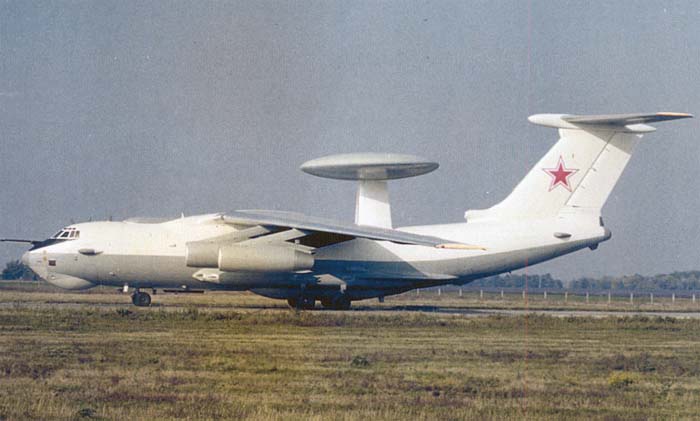

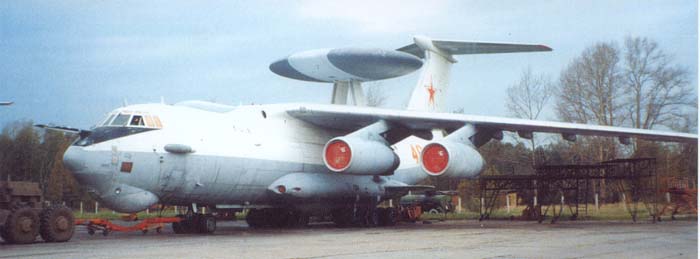

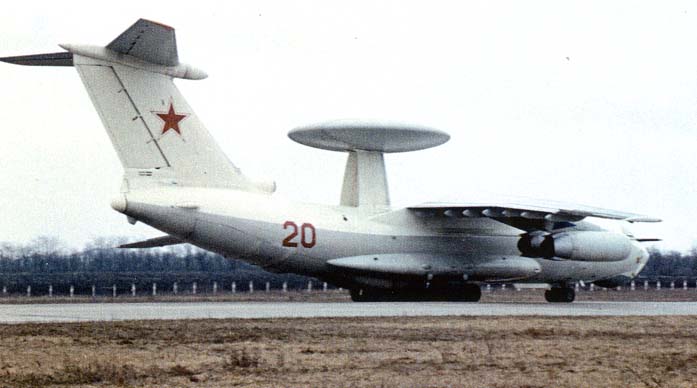

 На взлетной полосе

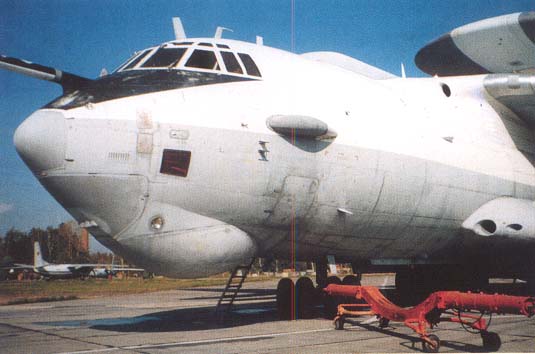

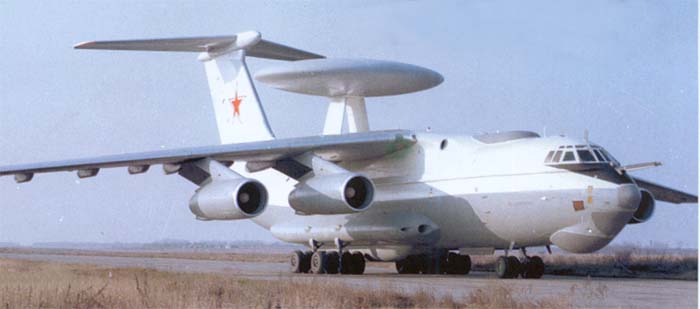

 Носовая часть

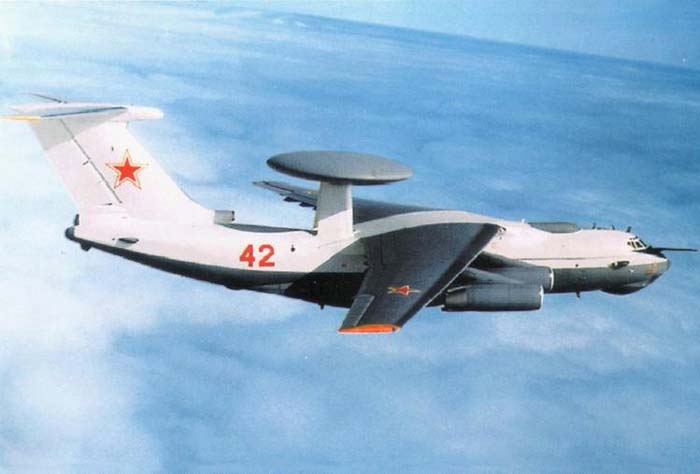

 А-50

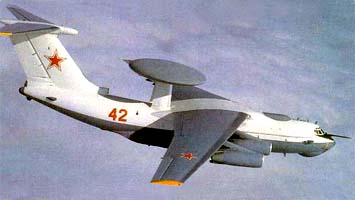

 А-50

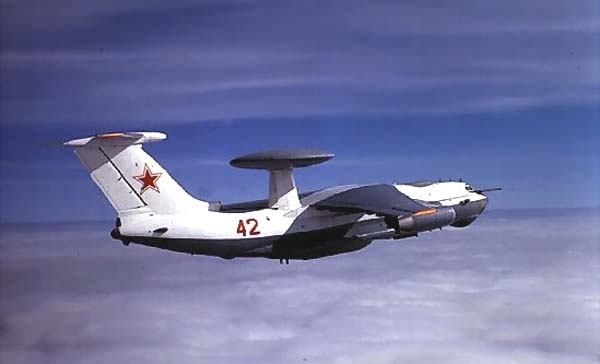

 А-50
 А-50
 А-50
 Обтекатель антенны

 Схемы:

 А-50







Список источников:

Крылья Родины. Лев Берне, Константин Удалов. "Илы" с индексом "А"
М-Хобби. Андрей Сальников. Самолет радиолокационного дозора и наведения А-50
Крылья Родины. Николай Поросков. "Летающая тарелка" А-50
Авиация и Космонавтика. Евгений Климович. Михаил Никольский. Развитие и применение самолетов дальнего радиолокационного обнаружения и управления
Михаил Жук. ИКАМ. Оборудование А-50
Авиасалоны мира. Александр Котов. Всевидящее око в поднебесье
Николай Якубович. Все самолеты Г.М.Бериева
Вестник Авиации и космонавтики. Владимир Ильин. Оперативно-тактический ВТС Ил-76


Уголок неба. 2004
